MANUAL DE USUARIO SYNC55 Interphone
1 Introducción
2 Seguridad y advertencias
3 Características
4 Uso
5 configuraciones
01. Introducción
La SYNC55B es una pantalla inteligente de 5,5 pulgadas diseñada para conductores de BMW, con una pantalla táctil IPS de alta visibilidad. Está diseñada para instalarse en la base original del navegador BMW, se conecta fácilmente mediante Apple CarPlay y Android Auto para navegación, llamadas y control multimedia, y se integra con las motocicletas BMW para mostrar los datos del vehículo en múltiples pantallas. Se puede controlar mediante el multicontrolador del manillar de BMW.
2. Seguridad y advertencias
¡Importante! ¡Lea antes de usar!
No seguir estas instrucciones puede causar la muerte, lesiones graves o daños al dispositivo. Una configuración o uso incorrectos aumentan los riesgos. Conduzca con precaución, evite interactuar con la pantalla y respete las leyes locales. Cellularline S.p.A. no se responsabiliza de las multas derivadas del incumplimiento.
Montaje correcto
Asegúrese de que el dispositivo no obstruya su vista, el control del vehículo ni bloquee ninguna función de seguridad o los instrumentos del tablero.
Uso de sistemas de audio (Intercomunicadores Bluetooth)
Este dispositivo no es compatible con auriculares ni intercomunicadores Bluetooth. Conecte su teléfono directamente a unos auriculares Bluetooth.
Resistencia al agua
Resistente al agua IP67 si se instala y utiliza correctamente. No sumergir.
Compatibilidad del vehículo: consulte la lista de compatibilidad y tenga en cuenta las limitaciones.
Directrices generales
El SYNC55B replica aplicaciones mediante CarPlay y Android Auto. No es un navegador ni un reproductor de música. La pantalla táctil podría no funcionar con guantes o bajo la lluvia. No lo abra; riesgo de lesiones y la anulación de la garantía. Límpielo únicamente con un paño suave.
Tarjeta de memoria: Utiliza una tarjeta mini SD de clase U3 (32–256 GB) de marcas reconocidas. La tarjeta SD se usa únicamente para actualizaciones de firmware.
Especificaciones técnicas:
Declaración CE de Conformidad: Cellularline S.p.A. declara que este dispositivo cumple con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección: www.cellularline.com/_/declaration-of-conformity. Cellularline S.p.A. también declara que este dispositivo cumple con la Directiva 2011/65/UE, actualizada a partir de la 2015/863/UE.
| Producto:INTERPHOSYNC55B | Modelo:SYNC55B | Temperatura de funcionamiento:-20~70°C |
| Dimensiones mm:153 x 82 x 23 | Fuente de alimentación:12 V CC | Peso:245 gramos |
| Bluetooth® v. 4.2 - Clase 2 | FrecuenciaBluetooth: 2.402 – 2.480GHz | Potencia Bluetooth: 20dBm |
| Frecuencia WIFI: 2.4G (2400MHz ~ 2500MHz) / 5G (5150 MHz ~ 5250 MHz) | PotenciaWi-Fi 20 dBm |
RAEE: El símbolo del contenedor con ruedas tachado en el producto, la documentación o el embalaje le recuerda que todos los productos eléctricos y electrónicos, pilas y acumuladores, deben llevarse a la recogida selectiva al final de su vida útil.
Este requisito se aplica a la Unión Europea y a otros lugares donde existen sistemas de recogida selectiva. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, le rogamos que no deseche estos productos como residuos municipales sin clasificar, sino que los deposite en un punto de recogida oficial para su reciclaje.
Instalación: El SYNC55B no requiere instalación ni cableado. Simplemente móntelo en la base original del navegador BMW de su motocicleta. Esto proporciona al SYNC55B alimentación, datos de la motocicleta y conexión al multicontrolador del manillar de BMW.
Compatibilidad del vehículo: El SYNC55 puede leer y mostrar:
- Temperatura del motor y del aire
- Kilometraje total
• Autonomía de combustible restante - Fecha y distancia del último servicio
- Posición de la marcha
- Velocidad y RPM
- ángulo de inclinación
• Presión de los neumáticos
• Voltaje de la batería - Tiempo y distancia de conducción
Esta funcionalidad está disponible en la siguiente lista de modelos:
BMW F750 GS
• BMW F800 GS (2024)
BMW F850GS
• BMW F850 GS ADV
- BMW F900 XR
• BMW F900 GS (2024)
• BMW F900 GS ADV (2024)
- BMW S1000 XR
BMW R1200 GS
• BMW R1200 GS ADV
BMW R1200 RS
BMW R1250 GS
• BMW R1250 GS ADV
BMW R1250 RS
• BMW R1300 GS
• BMW R1300 GS ADV
El mando multifuncional de BMW permite navegar entre las diferentes pantallas que contienen los datos del vehículo y en las interfaces CarPlay y Android Auto.


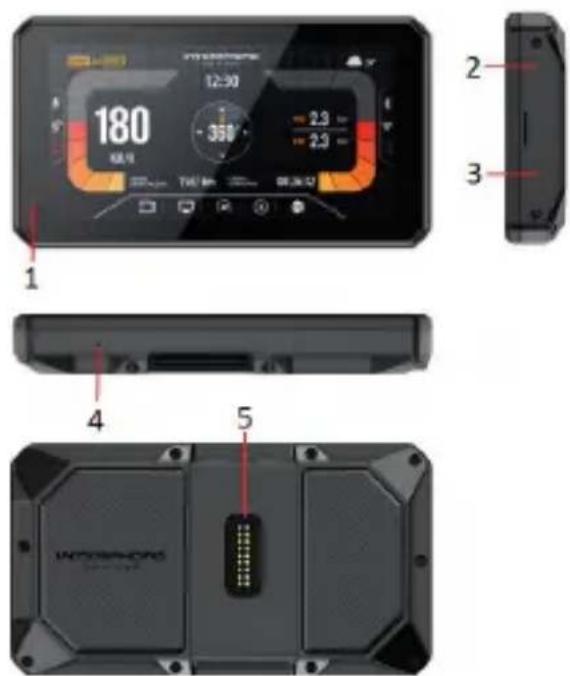

180 2 3 4 5- Sensor de luz
- Conector de alimentación tipo C
- Orificio de ranura para tarjeta SD para actualización de firmware a través de tarjeta SD
- Micrófono (no utilizado)
- Conector base de BMW
4. Uso

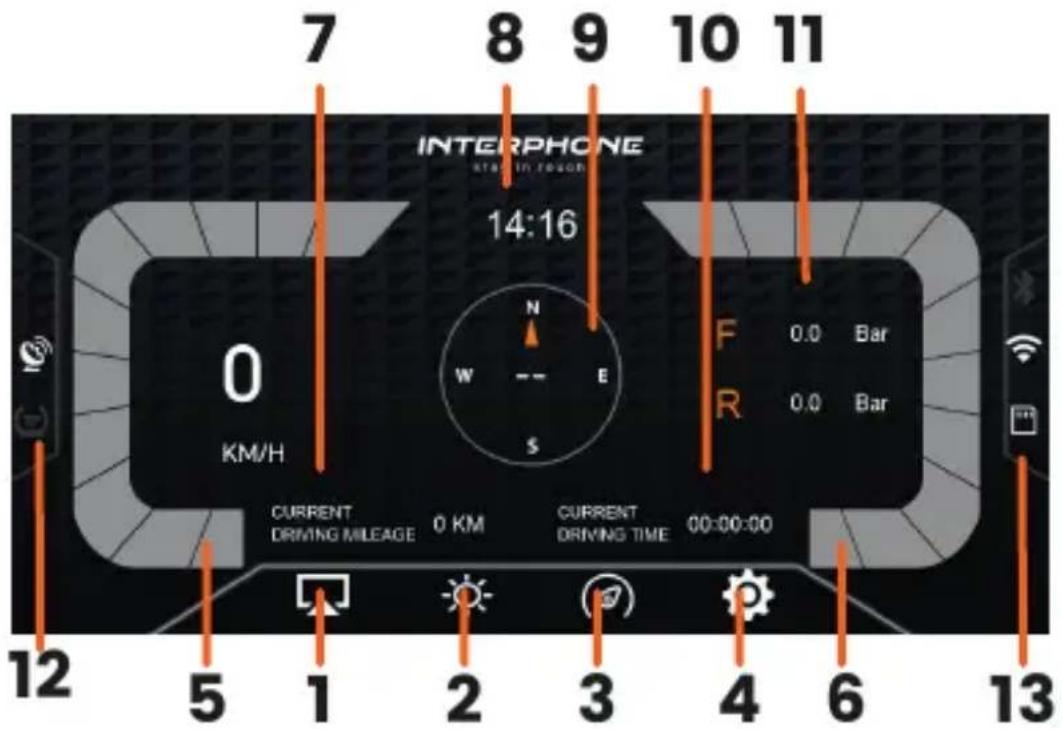

4.1 Descripción de la pantalla principal
(1) CarPlay / Android Auto: Toque para acceder a la duplicación de pantalla. La primera vez que lo use, se requiere emparejamiento. Una vez emparejado, se abrirá la pantalla de duplicación directamente.
(2) Control de brillo Toque para ajustar el brillo de la pantalla (el nivel automático se puede elegir en el menú de configuración).
(3) Panel de control de la motocicleta Toque para ver datos del vehículo como velocidad, RPM, marcha, etc.
(4) Configuración Toque para acceder a la configuración del dispositivo.
(5) Velocidad: muestra la velocidad en dígitos y a través de la barra.
(6) RPM: muestra las RPM del motor a través de la barra.
(7) Kilometraje de conducción actual: muestra la distancia recorrida desde que se encendió el encendido actual
(8) Hora actual
(9) Brújula: muestra la dirección de conducción
(10) Tiempo de conducción actual: muestra el tiempo desde que se encendió el encendido actual
(11) TPMS: muestra la presión de los neumáticos delanteros y traseros (Inicio) Toque en cualquier momento para regresar a esta pantalla principal Indicadores de estado
(12) Señal GPS, Presión de los neumáticos
Verde = OK/Conectado
Rojo = Error
Gris = No conectado
Blanco = En espera
(13) Bluetooth, Wi-Fi, Tarjeta SD
Verde = Conectado
Rojo = Error
Gris = No activo/no detectado
Blanco = En espera
4.2 Carplay y Android Auto
Estreno

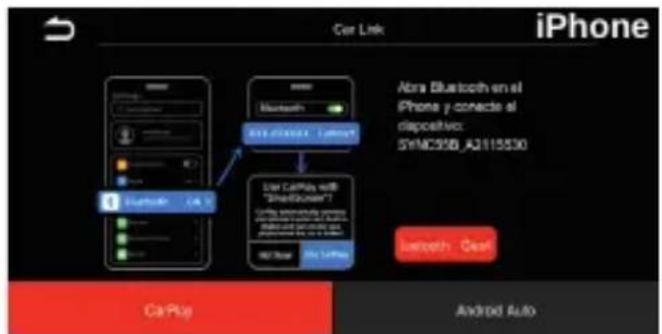

Es necesario emparejar Sync55B con su teléfono inteligente solo durante la configuración inicial. Para proceder con el emparejamiento, después de habilitar las funciones Bluetooth y Wi-Fi en su teléfono inteligente, presione el ícono "Carplay" para teléfonos inteligentes Apple.

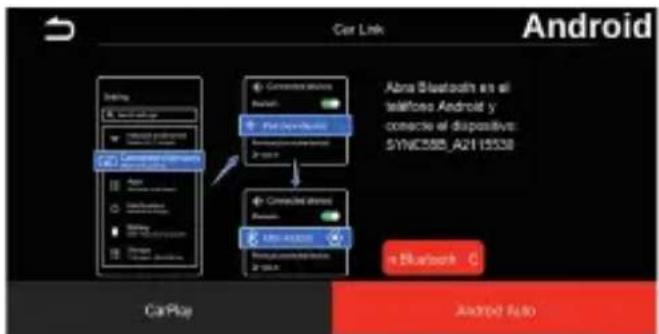

Toque "Android Auto" para teléfonos inteligentes Android como se ilustra en la pantalla. En la siguiente pantalla, siga las instrucciones prescritas.


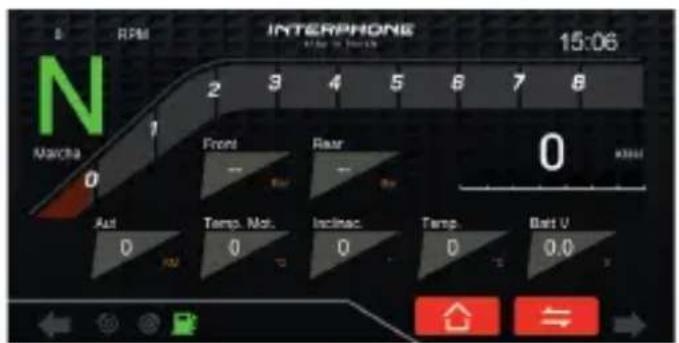

Sync55B lee datos de la motocicleta y muestra mucha información replicada en diferentes pantallas que ofrecen diferentes vistas.
Asegúrese de que el Magic Wheel del manillar de BMW esté en modo NAV; solo en este modo el SYNC55B responderá a los comandos del volante. Para obtener instrucciones sobre cómo cambiar esta configuración, consulte el manual del usuario de su motocicleta.
Toque este ícono ⇌ en la pantalla o gire hacia arriba/abajo o empuje hacia la izquierda/derecha la rueda BMW para cambiar las pantallas.
Toque este ícono o mantenga presionada la Rueda Mágica hacia la izquierda o hacia la derecha durante 3 segundos para volver a la pantalla principal.

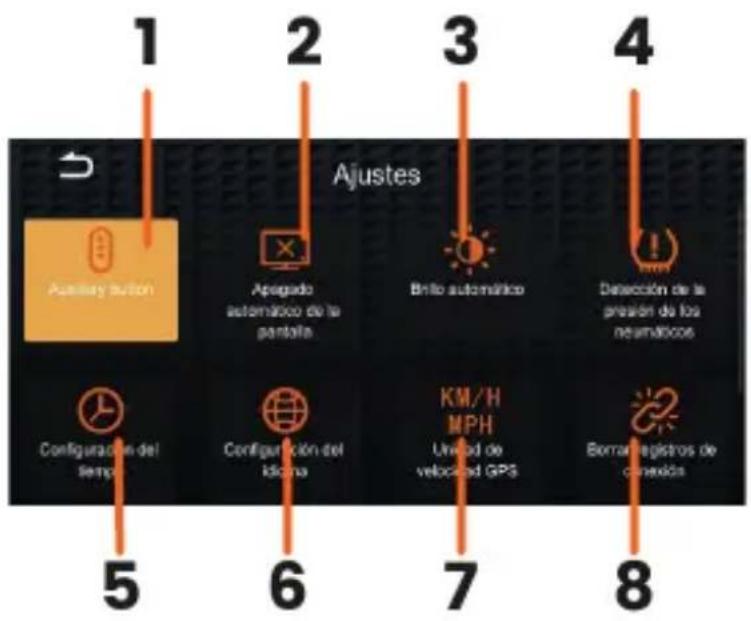

5.1 Pantalla de configuración
- Protector de pantalla: Haz clic para configurar el apagado automático de la pantalla. Cuando esté apagado, simplemente toca la pantalla para reactivarlo.
- Brillo automático: toque para acceder a la configuración de brillo de la pantalla del dispositivo
- Prueba de presión de neumáticos: establezca el rango de advertencia de presión de neumáticos y elija las unidades
- Configuración de hora: Establecer fecha/hora/zona horaria
- Idioma: Establecer idioma
- Unidad de velocidad GPS: Establecer unidades de velocidad
- Borrar historial de conexión: borra todos los smartphones conectados almacenados
- Formatear: Formatear la tarjeta SD. Atención, se borrarán todos los datos de la tarjeta.
- Restaurar configuración de fábrica: restablece el dispositivo a su configuración original de fábrica. Se borrarán permanentemente todas las configuraciones de usuario, los dispositivos emparejados y los datos guardados.
- Versión de firmware: verifica la versión del firmware instalado
