MANUAL DE USUARIO Upton TS630AR TOTO

Cabeza de Ducha con Brazo

ÍNDICE

¡Gracias Por Elegir TOTO®!......8Cuidado y Limpieza......8Advertencias......8Herramientas Que Necesita......9Antes de la Instalación......9Procedimiento de Instalación......10-11Garantía......12Dimensiones Preliminares......19-20Piezas de Repuesto......21-22

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva válvula está diseñada para funcionar sin problemas durante muchos años. Si desea que luzca como nuevo, límpielo periódicamente con jabón suave, enjuáguelo bien con agua tibia y séquelo con un paño suave y limpio. No use limpiadores abrasivos, estropajos metálicos o sustancias químicas ásperas, ya que opacarán el acabado. El incumplimiento de estas instrucciones puede anular su garantía.

ADVERTENCIAS

Para un funcionamiento seguro de la cabeza de ducha, tenga en cuenta lo siguiente:■ Presión de funcionamiento:▪ Presión mínima......20 psi (0.14 MPa), dinámico▪ Presión máxima......80 psi (0.55 MPa), estática■ La temperatura del suministro de agua caliente no debe exceder los 185°F (85°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS QUE NECESITA

Cinta Para Tubería

ANTES DE LA INSTALACIÓN

■ Cumpla con todos los códigos locales de plomería.
Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar una instalación correcta.
■ Toto se reserva el derecho de actualizar el diseño del producto sin previo aviso.
■ Verifique para asegurarse de tener las piezas que se indican a continuación:

TS416A(R)

Escudo Brazo de la Ducha

Cabeza de Ducha

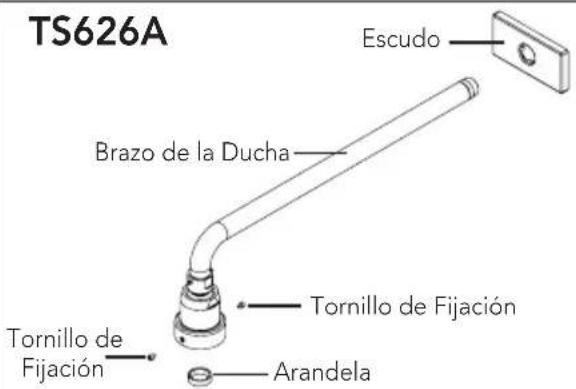

TS626A Escudo Brazo de la Ducha Tornillo de Fijación Tornillo de Fijación Arandela

Cabeza de Ducha

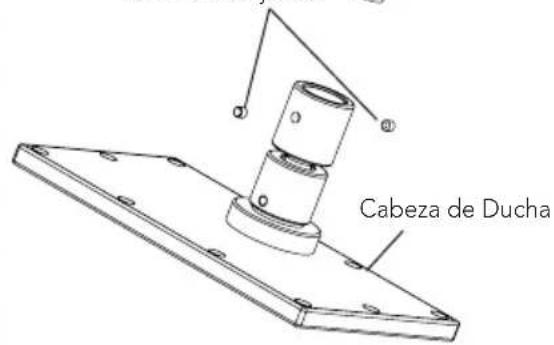

TS624A

24A Escudo Brazo de la Ducha Tornillo de Fijación

Cabeza de Ducha

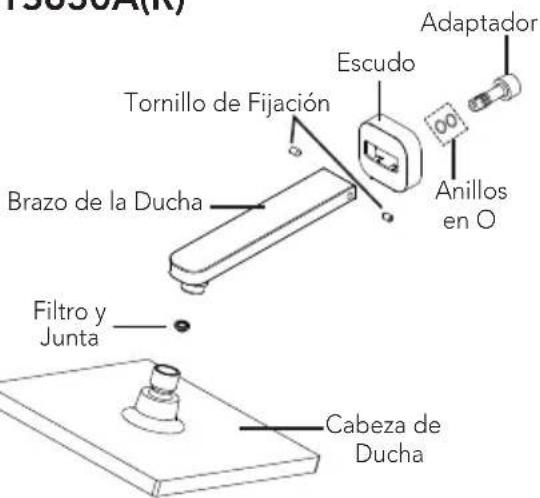

TS630A(R)

19800A(R) Tornillo de Fijación Brazo de la Ducha Escudo Adaptador Anillos en O Filtro y Junta Cabeza de Ducha

PROCEDIMIENTO DE INSTALACIÓN

NO TA: Asegúrese de limpiar a conciencia y retirar todos los residuos del tubo de suministro de agua antes de instalarlo. Esto prevendrá que se tape la salida de rociador.

SI ESTÁ INSTALANDO EL MODELO TS416A(R):

1) Deslice el escudete hacia el brazo de la regadera (véase Ilustración 1).
2) Envuelva con cinta selladora para rosca alrededor de las roscas del brazo de la regadera y sujételo al codo de suministro (véase Ilustración 1).
3) Enrosque el cabezal de la regadera en el brazo de la regadera hasta que quede apretada (véase Ilustración 1).
4) Deslice el escudete hasta que quede alineado contra la pared (véase Ilustración 2).

Nota: No utilice la cabeza de la ducha como palanca para apretar el brazo de la ducha. Esto puede dañar la cabeza de la ducha.

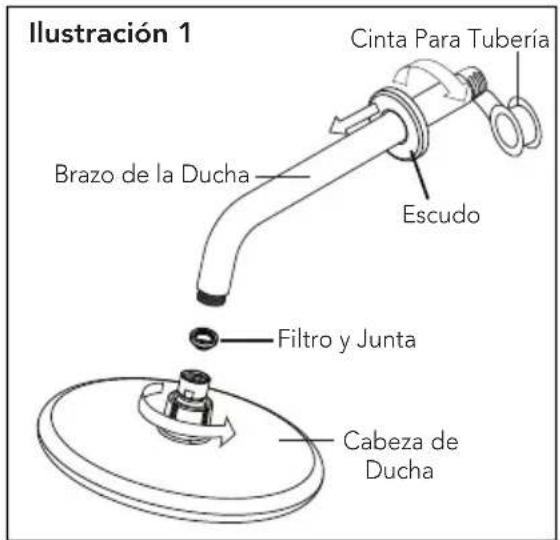

Ilustración 1 Cinta Para Tubería Brazo de la Ducha Escudo Filtro y Junta Cabeza de Ducha

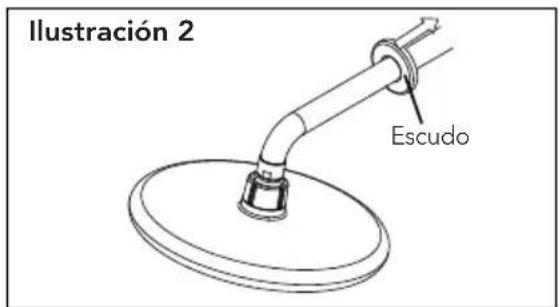

Ilustración 2 Escudo

SI ESTÁ INSTALANDO EL MODELO TS624A:

1) Deslice el escudete hacia el brazo de la regadera (véase Ilustración 1).
2) Envuelva con cinta selladora para rosca alrededor de las roscas del brazo de la regadera y sujételo al codo de suministro (véase Ilustración 1).
3) Afloje los dos tornillos de fijación en la parte inferior de la junta esférica. Asegúrese que la junta quede en su lugar dentro de la junta esférica, después enrosque el cabezal de la regadera en el brazo de la regadera hasta que quede apretada y asegúrela apretando los tornillos de fijación (véase Ilustración 1).
4) Deslice el escudete hasta que quede alineado contra la pared (véase Ilustración 2).

Nota: No utilice la cabeza de la ducha como palanca para apretar el brazo de la ducha. Esto puede dañar la cabeza de la ducha.

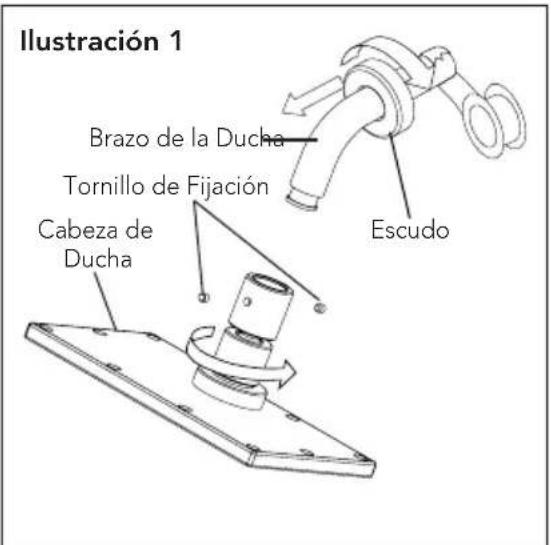

Ilustración 1 Brazo de la Ducha Tornillo de Fijación Cabeza de Ducha Escudo

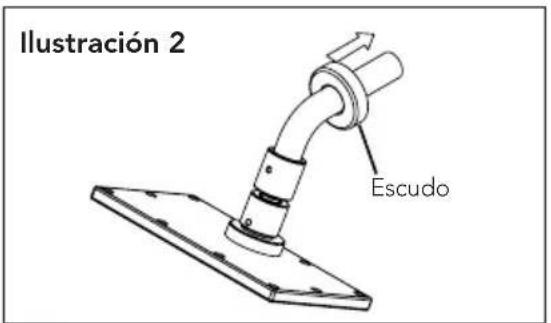

Ilustración 2 Escudo

Procedimiento de Instalación (continuación)

SI ESTÁ INSTALANDO EL MODELO TS626A:

1) Deslice el escudete hacia el brazo de la regadera (véase Ilustración 1).
2) Envuelva con cinta selladora para rosca alrededor de las roscas del brazo de la regadera y sujételo al codo de suministro (véase Ilustración 1).
3) Afloje los dos tornillos de fijación en la parte inferior de la junta esférica. Asegúrese que la junta quede en su lugar dentro del cabezal de la regadera, después enrosque el cabezal de la regadera en el brazo de la regadera hasta que quede apretada y asegúrela apretando los tornillos de fijación (véase Ilustración 2).
4) Deslice el escudete hasta que quede alineado contra la pared (véase Ilustración 3).

Nota: No utilice la cabeza de la ducha como palanca para apretar el brazo de la ducha. Esto puede dañar la cabeza de la ducha.

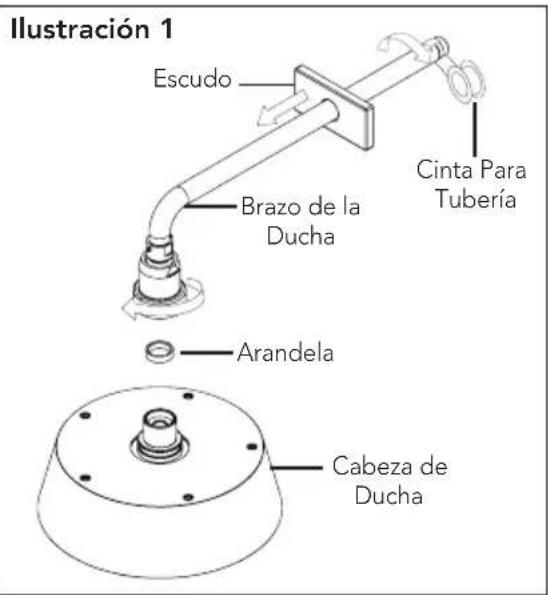

Ilustración 1 Escudo Brazo de la Ducha Cinta Para Tubería Arandela Cabeza de Ducha

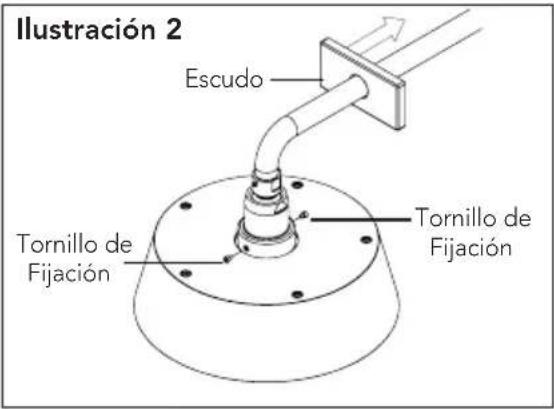

Ilustración 2 Escudo Tornillo de Fijación Tornillo de Fijación

SI ESTÁ INSTALANDO EL MODELO TS630A(R):

1) Afloje los dos (2) tornillos de fijación en el brazo de la regadera y retire el adaptador (véase Ilustración 1).
2) Deslice el escudete hacia el brazo de la regadera (véase Ilustración 1).
3) Envuelva con cinta selladora para rosca las roscas del adaptador y sujételo al codo de suministro. Deslice el brazo de la regadera hacia el adaptador y asegúrelo con los tornillos de fijación (véase Ilustración 1).
4) Enrosque el cabezal de la regadera al brazo de la regadera hasta que quede apretado (véase llustración 1).
5) Deslice el escudete hasta que quede alineado contra la pared (véase Ilustración 2).

Nota: No utilice la cabeza de la ducha como palanca para apretar el brazo de la ducha. Esto puede dañar la cabeza de la ducha.

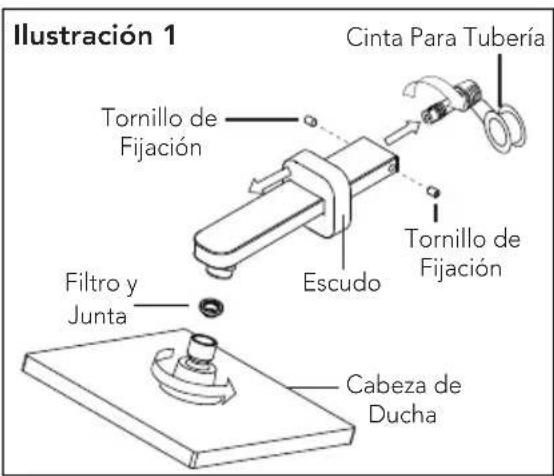

Ilustración 1 Cinta Para Tubería Tornillo de Fijación Escudo Tornillo de Fijación Filtro y Junta Cabeza de Ducha

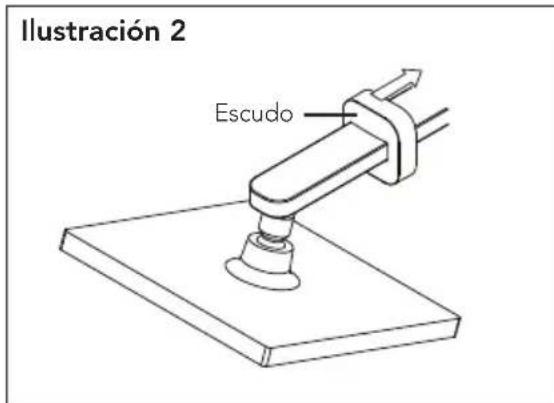

Ilustración 2 Escudo

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

* Specify the finish when ordering replacement parts.
* Especifique el acabado la superfice cuando haga un pedido.
* Préciser la finition lors de la commande.

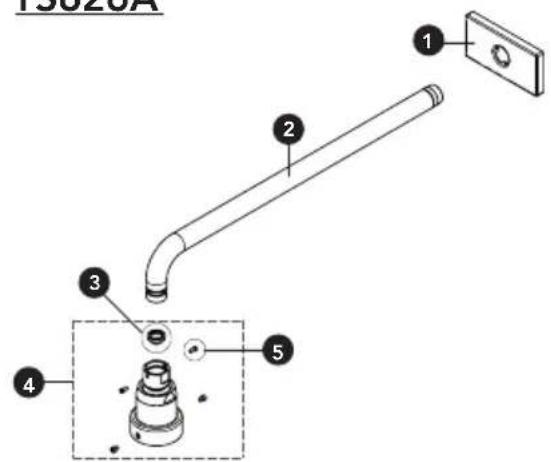

SPARE PARTS / PIEZAS DE REPUESTO / PIÈCES DE RECHANGE

TS626A

13026A 1 2 3 4 5

* Specify the finish when ordering replacement parts.
* Especifique el acabado la superfice cuando haga un pedido.
* Préciser la finition lors de la commande.

No.	DescriptionDescripciónDescription
1	Escutcheon *Escudo *Écusson *
2	Shower Arm *Brazo de la Ducha *Bras de Douche *
3	WasherArandelaRondelle
4	Joint AssemblyMontaje de la JuntaAssemblage des Joints
5	Small Set ScrewTornillo de Fijación PequeñaVis de Réglage Petite
6	Showerhead Cover Assistant Cubierta Auxiliar del Cabeza de la RegaderaAssistant de la Couverture de la Pomme de Douche
7	GasketJuntaJoint
8	Showerhead *La Cabeza de Ducha *Le Pomme de Douche *

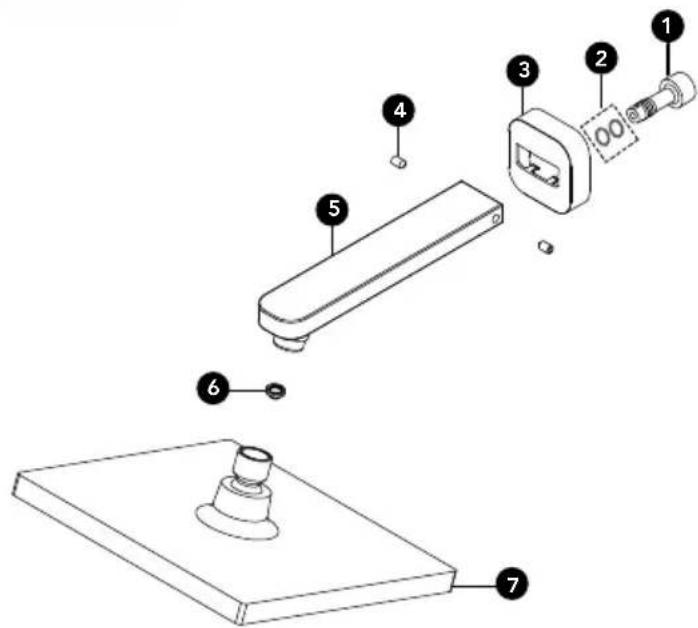

TS630A(R)

* Especifique el acabado la superfice cuando haga un pedido.
