TS300A65 - Cabezal de ducha TOTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Alcachofa de ducha
Marca	TOTO
Modelo	TS300A65
Serie	Transitional Collection
Presión de funcionamiento recomendada	20-80 psi (0.14-0.55 MPa)
Temperatura máxima del agua caliente	71°C (160°F)
Temperatura ambiente mínima	0°C (32°F)
Acabado	Cromada (estimado)
Material	Latón cromado (estimado)
Tipo de pulverización	Único
Fijación	Brazo roscado
Junta de estanqueidad incluida	Sí (junta/colador)
Garantía residencial	De por vida (vida útil del producto)
Garantía comercial	1 año
Mantenimiento recomendado	Jabón suave, agua caliente, paño suave
Prevención de obstrucciones	Limpiar la tubería de agua antes de la instalación
Herramientas necesarias	Cinta de fontanero, llave ajustable
Cumplimiento	Códigos locales de plomería
Instalación	Manual, luego apretar con llave

Preguntas frecuentes - TS300A65 TOTO

¿Cómo instalar la alcachofa de ducha TOTO TS300A65?

Asegúrese de que la fuente de agua esté cerrada. Deslice el embellecedor sobre el brazo, envuelva las roscas del brazo con cinta de fontanero, luego atornille el brazo en el codo de suministro. Asegúrese de que la junta/colador esté en su lugar en la rótula, luego enrosque la alcachofa de ducha en el brazo a mano. Apriete con una llave ajustable para evitar fugas.

¿Qué presión de agua se recomienda para el TS300A65?

La presión de funcionamiento recomendada es de 20 a 80 psi (0,14 a 0,55 MPa). La presión dinámica mínima es de 20 psi y la presión estática máxima es de 80 psi.

¿Cómo limpiar la alcachofa de ducha TOTO TS300A65?

Límpiela regularmente con un jabón suave, enjuague abundantemente con agua caliente y seque con un paño suave y limpio. No use limpiadores abrasivos, lana de acero ni productos químicos corrosivos.

¿Qué hacer en caso de fuga en la alcachofa de ducha?

Primero verifique que la junta/colador esté correctamente colocada y que la alcachofa de ducha esté bien apretada en el brazo. Si la fuga persiste, vuelva a apretar la alcachofa con una llave ajustable. Si el problema continúa, la junta puede estar dañada y debe reemplazarse.

¿La garantía cubre los daños causados por agua dura o sedimentos?

No, la garantía no cubre los daños o pérdidas causados por sedimentos o cuerpos extraños contenidos en la red de suministro de agua. Se recomienda limpiar la tubería antes de la instalación para evitar obstrucciones.

¿Puedo usar la alcachofa de ducha con un calentador de agua a vapor?

No, no use vapor como suministro de agua caliente. La temperatura del agua caliente no debe exceder los 71°C (160°F).

¿Qué herramientas son necesarias para la instalación?

Las herramientas necesarias son cinta de fontanero y una llave ajustable. No se requieren herramientas especializadas.

¿Cómo evitar la obstrucción de las boquillas de la alcachofa de ducha?

Antes de la instalación, limpie cuidadosamente la tubería de suministro de agua para eliminar los desechos. Un mantenimiento regular con jabón suave y enjuague con agua caliente también puede prevenir la acumulación de depósitos.

¿La alcachofa de ducha TOTO TS300A65 es compatible con todos los brazos de ducha?

Está diseñada para un brazo roscado estándar. Asegúrese de que el brazo sea compatible con la rosca de la alcachofa de ducha. En caso de duda, consulte las dimensiones en el manual.

¿Dónde puedo encontrar piezas de repuesto para el TS300A65?

Las piezas de repuesto se enumeran en el manual (página 15). Puede contactar a TOTO o a un distribuidor autorizado para pedir piezas como la junta/colador o el embellecedor.

MANUAL DE USUARIO TS300A65 TOTO

ÍNDICE

¡Gracias Por Elegir TOTO®!......6Cuidado y Limpieza......6Advertencias......6Herramientas Necesarias......6Antes de la Instalación......7Procedimiento de Instalación......7Garantía......8Dimensiones Preliminares......12-13Piezas de Repuesto......15

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva ducha fija está diseñada para años de funcionamiento sin problemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para una operación segura, siga los siguientes puntos:■ Presión de funcionamiento:■ Presión mínima......20 psi (0.14 MPa), dinámica■ Presión máxima......80 psi (0.55 MPa), éstatica■ La temperatura del suministro de agua caliente no debe exceder más de 160°F (71°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta selladora de Tubería Llave Ajustable

ANTES DE LA INSTALACIÓN

■ Respete todos los códigos de plomería locales.

■ Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar la correcta instalación.

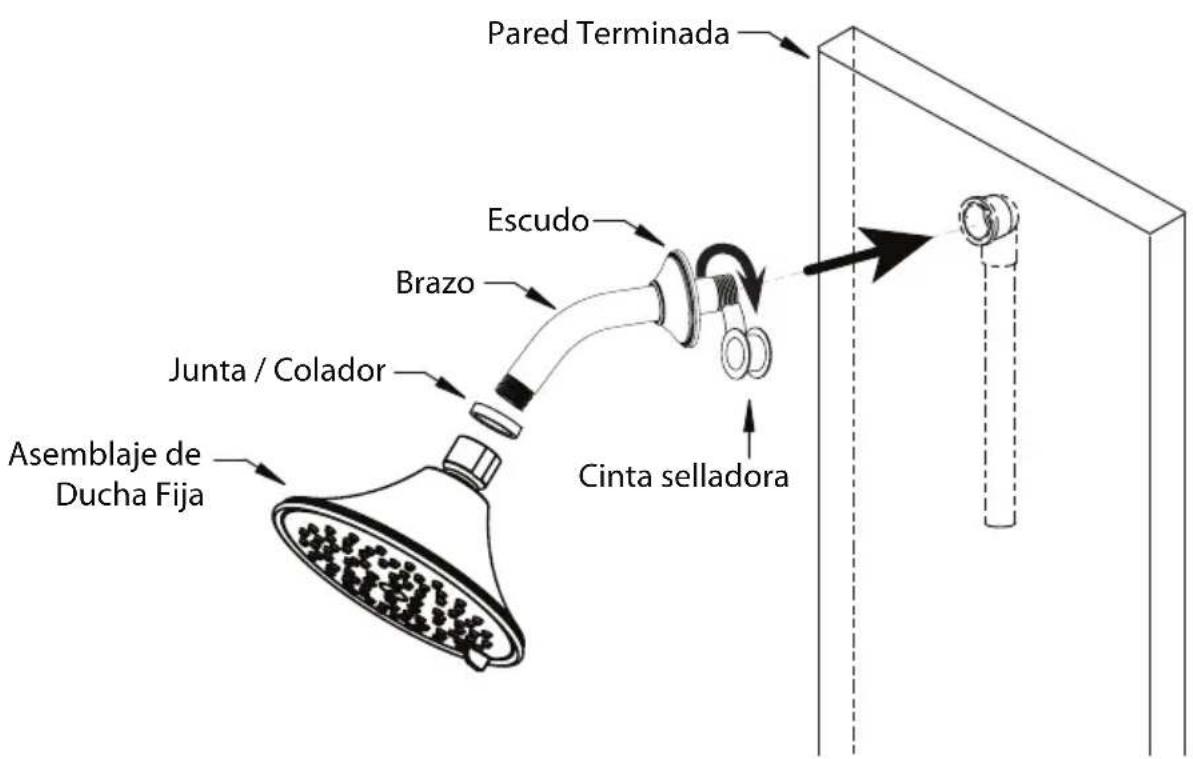

PROCEDIMIENTO DE INSTALACIÓN

Pared Terminada Escudo Brazo Junta / Colador Cinta selladora Asemblaje de Ducha Fija

NOTA: Limpie profundamente y retire los residuos de la tubería del suministro de agua antes de la instalación para prevenir que la salida del rociador se tape.

NOTA: NO gire la cabeza de la regadera para instalar el brazo de la regadera.

• Deslice el escudo hacia el brazo de la ducha.
• Envuelva las roscas del brazo de la regadera con cinta selladora. Atornille el brazo de la regadera al codo de suministro.
• Asegúrese que la junta/colador esté dentro de la bola de pivote antes de la instalación.
• Enrosque la ducha fija al brazo manualmente.
• Utilice una llave ajustable para apretar la ducha al brazo suficientemente firme para asentar la junta y prevenir fugas.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.

2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.

3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
