TS301A61 - Cabezal de ducha TOTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Alcachofa de ducha con brazo
Marca	TOTO
Modelo	TS301A61
Colección	Traditional Collection, Series B
Material	Latón cromado
Acabado	Cromo
Diámetro de la alcachofa	Aproximadamente 10 cm (4 pulgadas)
Longitud del brazo	Aproximadamente 15 cm (6 pulgadas)
Presión de funcionamiento	20 – 80 psi (0.14 – 0.55 MPa)
Temperatura máxima agua caliente	160°F (71°C)
Conexión	Roscado 1/2" NPT (estándar)
Rótula orientable	Sí
Junta de estanqueidad incluida	Sí (junta/filtro)
Limpieza recomendada	Jabón suave, agua caliente, paño suave
Garantía residencial	Garantía limitada de por vida (piezas y mano de obra)
Uso	Interior únicamente
Peso estimado	Aproximadamente 0.5 kg
Contenido de la caja	Alcachofa de ducha, brazo, escudo, junta/filtro
Herramientas necesarias	Llave ajustable, cinta de fontanería
Certificaciones	Conforme a los códigos de plomería locales

Preguntas frecuentes - TS301A61 TOTO

¿Cómo instalar la alcachofa de ducha TOTO TS301A61?

Cierre el suministro de agua. Envuelva las roscas del brazo con cinta de fontanería. Atornille el brazo en el codo mural. Asegúrese de que la junta/filtro esté colocada en la rótula. Enrosque la alcachofa de ducha en el brazo y apriete a mano, luego use una llave ajustable para finalizar el apriete sin fugas.

¿Cuál es la presión de agua recomendada?

La presión dinámica mínima es de 20 psi (0.14 MPa) y la presión estática máxima de 80 psi (0.55 MPa). Una presión demasiado alta puede dañar el producto.

¿Cómo limpiar la alcachofa de ducha?

Use un jabón suave y agua caliente. Enjuague abundantemente y seque con un paño suave y limpio. Evite limpiadores abrasivos, lana de acero o productos químicos corrosivos.

¿Cuál es la garantía de este producto?

TOTO garantiza este producto contra cualquier defecto de material y fabricación durante la vida útil del producto para el comprador original en uso residencial. Se requiere comprobante de compra.

¿Puedo usar un limpiador abrasivo?

No, el uso de limpiadores abrasivos, lana de acero o productos químicos corrosivos opacará el acabado y puede anular la garantía.

¿La alcachofa de ducha es orientable?

Sí, la alcachofa de ducha está montada sobre una rótula que permite orientar el chorro de agua según sus necesidades.

¿Qué hacer en caso de fuga después de la instalación?

Verifique que la junta/filtro esté bien colocada y que la alcachofa de ducha esté suficientemente apretada. Asegúrese de que la cinta de fontanería esté aplicada correctamente en las roscas del brazo. Si la fuga persiste, contacte al servicio postventa de TOTO.

¿Cuál es la temperatura máxima del agua?

La temperatura de suministro de agua caliente no debe exceder 160°F (71°C). No use vapor como fuente de agua caliente.

¿Puedo usar vapor para la limpieza?

No, no use vapor para el suministro de agua caliente. Además, la limpieza con vapor puede dañar el producto y anular la garantía.

¿Dónde puedo encontrar las dimensiones exactas?

Las dimensiones brutas (rough-in dimensions) están disponibles en el manual de instrucciones páginas 11-12. Puede descargar el manual completo en el sitio notice-facile.com.

MANUAL DE USUARIO TS301A61 TOTO

ÍNDICE

¡Gracias Por Elegir TOTO!......5Cuidado y Limpieza......5Advertencias......5Herramientas Necesarias......5Antes de la Instalación......6Procedimiento de Instalación......6Garantía......7Dimensiones Preliminares......11-12

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva ducha fija está diseñada para años de funcionamiento sin problemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para una operación segura, siga los siguientes puntos:■ Presión de funcionamiento:▪ Presión mínima......20 psi (0.14 MPa), dinámica▪ Presión máxima......80 psi (0.55 MPa), éstatica■ La temperatura del suministro de agua caliente no debe exceder más de 160°F (71°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta selladora de Tubería Llave Ajustable

ANTES DE LA INSTALACIÓN

■ Respete todos los códigos de plomería locales.
■ Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar la correcta instalación.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin aviso previo.

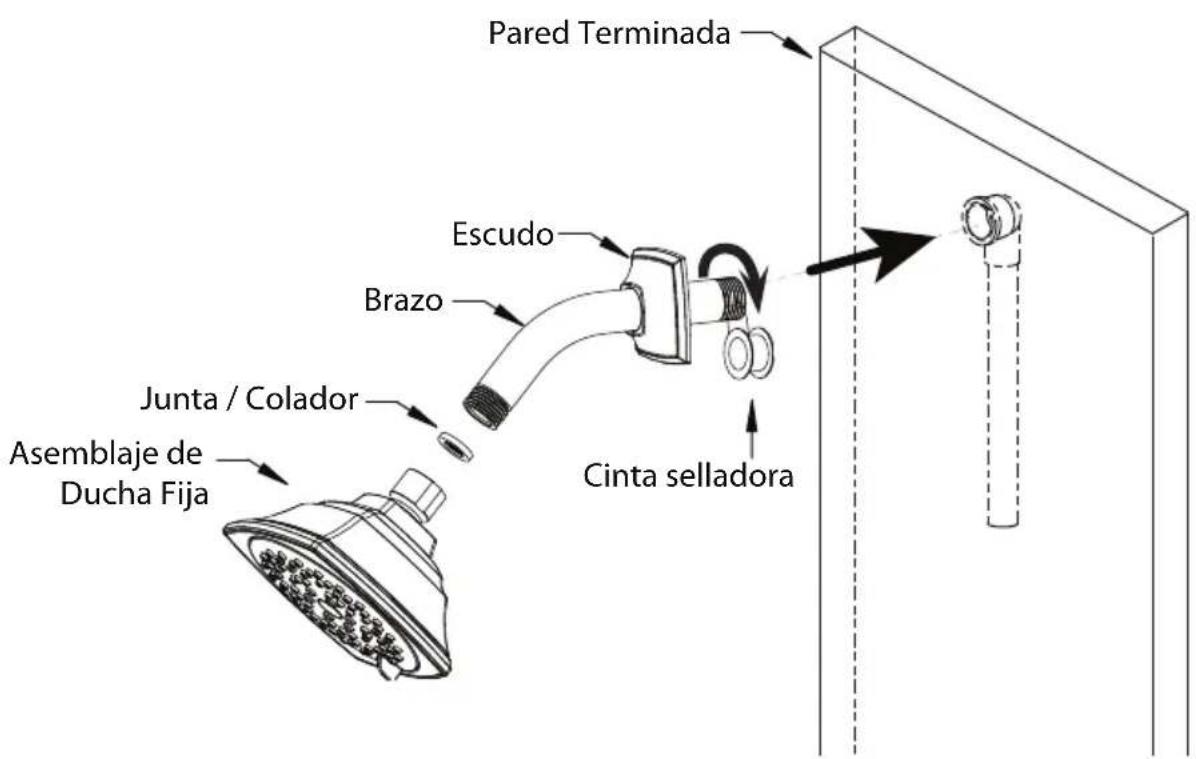

PROCEDIMIENTO DE INSTALACIÓN

NOTA: Limpie profundamente y retire los residuos de la tubería del suministro de agua antes de la instalación para prevenir que la salida del rociador se tape.

NOTA: NO gire la cabeza de la regadera para instalar el brazo de la regadera.

• Deslice el escudo hacia el brazo de la ducha.
• Envuelva las roscas del brazo de la regadera con cinta selladora. Atornille el brazo de la regadera al codo de suministro.
• Asegúrese que la junta/colador esté dentro de la bola de pivote antes de la instalación.
• Enrosque la ducha fija al brazo manualmente.
• Utilice una llave ajustable para apretar la ducha al brazo suficientemente firme para asentar la junta y prevenir fugas.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTAGARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
