Tipo de producto	Ducha de mano
Marca	TOTO
Modelo	TS200N6
Serie	Transitional Collection, Series A
Presión de funcionamiento	Mínimo 20 psi (0,14 MPa) dinámica, Máximo 80 psi (0,55 MPa) estática
Temperatura máxima del agua caliente	160°F (71°C)
Temperatura ambiente mínima	32°F (0°C)
Material	No especificado (probablemente latón cromado o plástico)
Peso aproximado	0,3 kg
Alimentación	Agua
Funciones principales	Ducha de mano orientable con rótula, rociado
Mantenimiento y limpieza	Limpiar regularmente con un jabón suave, enjuagar con agua caliente, secar con un paño suave. No utilizar limpiadores abrasivos ni productos químicos corrosivos.
Seguridad	No usar a temperatura ambiente inferior a 32°F (0°C); la presión del agua no debe exceder 80 psi estática; no usar vapor.
Piezas de repuesto	Junta/colador, brazo de ducha, escudo (ver plano de piezas de repuesto página 15)
Reparabilidad	No reparable por el usuario; contactar a TOTO en caso de defecto
Garantía	Garantía limitada de por vida para uso residencial (comprador original); 1 año para uso comercial
Información general	Manual de uso disponible en PDF; 16 páginas; marca TOTO, fabricado para América del Norte, Central y del Sur

Preguntas frecuentes - TS200N6 TOTO

¿Cómo instalar la ducha de mano TOTO TS200N6?

Asegúrese de cerrar el suministro de agua. Envuelva la rosca del brazo con cinta de plomería, atornille el brazo en el codo de suministro. Coloque la junta/colador en la rótula, luego atornille la ducha de mano en el brazo manualmente. Apriete con una llave ajustable para evitar fugas. No gire la ducha de mano para instalar el brazo.

¿Cuál es la presión de agua recomendada para la TS200N6?

La presión dinámica mínima es de 20 psi (0,14 MPa) y la presión estática máxima de 80 psi (0,55 MPa). No exceda estos límites para evitar dañar el aparato.

¿Cómo limpiar la ducha de mano TOTO TS200N6?

Límpiela regularmente con un jabón suave, enjuague abundantemente con agua caliente y seque con un paño suave y limpio. No use limpiadores abrasivos, lana de acero ni productos químicos corrosivos.

¿La ducha de mano TS200N6 se puede usar con un calentador de agua a vapor?

No, el uso de vapor para el suministro de agua caliente está prohibido. La temperatura del agua caliente no debe exceder 160°F (71°C).

¿Cuál es la temperatura ambiente mínima para usar la TS200N6?

No debe usar el producto a una temperatura ambiente inferior a 32°F (0°C). Esto podría causar daños.

Si la ducha de mano gotea, ¿qué hacer?

Primero verifique que la junta/colador esté correctamente colocada en la rótula. Apriete la ducha de mano en el brazo con una llave ajustable. Si la fuga persiste, la junta puede estar dañada; reemplácela con una pieza original TOTO.

¿Es transferible la garantía TOTO TS200N6?

No, la garantía limitada de por vida es válida solo para el comprador original y no es transferible. Para usos comerciales, la garantía es de un año.

¿Puedo pintar o modificar la ducha de mano TS200N6?

Cualquier modificación, reparación o alteración no autorizada anula la garantía. Use solo piezas de repuesto originales TOTO.

¿Dónde puedo encontrar las piezas de repuesto para la TS200N6?

Las piezas de repuesto están ilustradas en la página 15 del manual. Contacte a su distribuidor TOTO o al servicio al cliente de TOTO USA para realizar un pedido.

¿Cómo registrar la garantía de mi producto TOTO TS200N6?

Visite el sitio web http://www.totousa.com para registrar su producto. El registro es voluntario pero recomendado para conservar una prueba de compra.

MANUAL DE USUARIO TS200N6 TOTO

ÍNDICE

¡Gracias Por Elegir TOTO®!......6Cuidado y Limpieza......6Advertencias......6Herramientas Necesarias......6Antes de la Instalación......7Procedimiento de Instalación......7Garantía......8Dimensiones Preliminares......12-13Piezas de Repuesto......15

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva ducha fija está diseñada para años de funcionamiento sin problemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para una operación segura, siga los siguientes puntos:■ Presión de funcionamiento:■ Presión mínima......20 psi (0.14 MPa), dinámica■ Presión máxima......80 psi (0.55 MPa), éstatica■ La temperatura del suministro de agua caliente no debe exceder más de 160°F (71°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta selladora de Tubería Llave Ajustable

ANTES DE LA INSTALACIÓN

■ Respete todos los códigos de plomería locales.

■ Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar la correcta instalación.

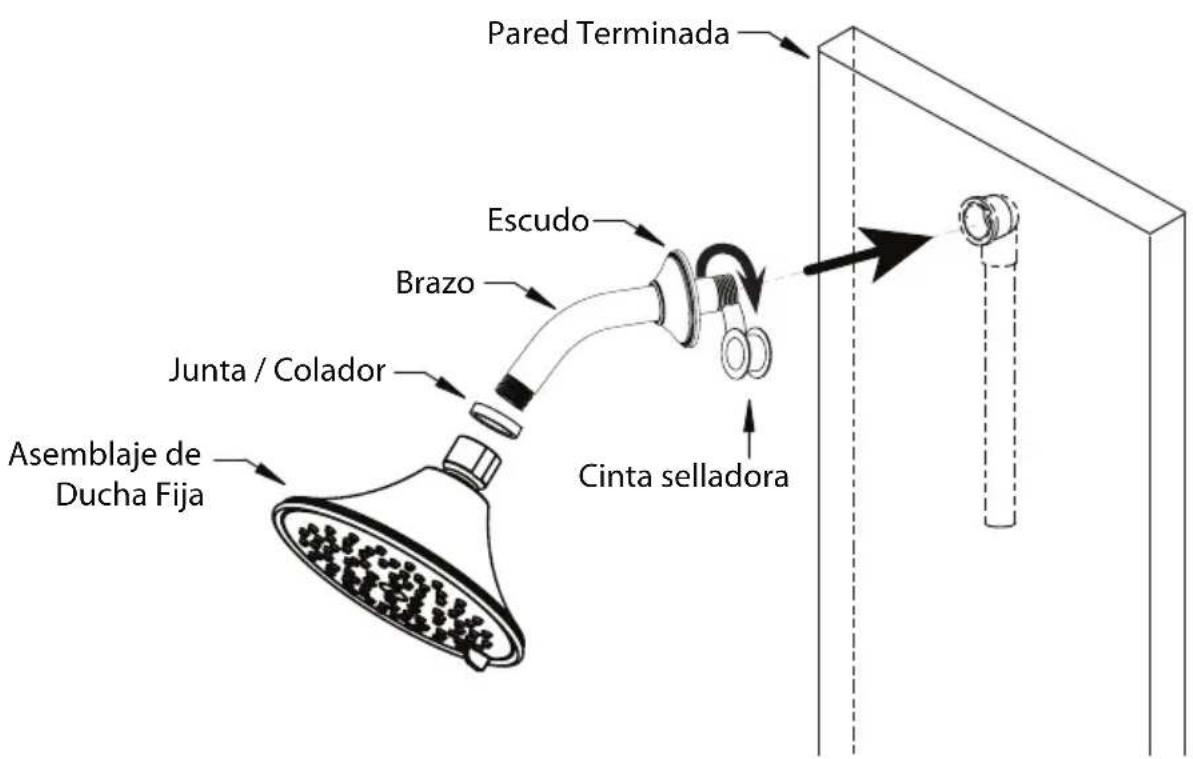

PROCEDIMIENTO DE INSTALACIÓN

NOTA: Limpie profundamente y retire los residuos de la tubería del suministro de agua antes de la instalación para prevenir que la salida del rociador se tape.

NOTA: NO gire la cabeza de la regadera para instalar el brazo de la regadera.

• Deslice el escudo hacia el brazo de la ducha.
• Envuelva las roscas del brazo de la regadera con cinta selladora. Atornille el brazo de la regadera al codo de suministro.
• Asegúrese que la junta/colador esté dentro de la bola de pivote antes de la instalación.
• Enrosque la ducha fija al brazo manualmente.
• Utilice una llave ajustable para apretar la ducha al brazo suficientemente firme para asentar la junta y prevenir fugas.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.

2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.

3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
