TS301A55 - Cabezal de ducha TOTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ducha de mano con brazo
Marca	TOTO
Modelo	TS301A55
Colección	Traditional Collection Series B
Presión de funcionamiento recomendada	20 psi (0,14 MPa) dinámica mínima, 80 psi (0,55 MPa) estática máxima
Temperatura máxima del agua caliente	160°F (71°C)
Temperatura ambiente mínima	32°F (0°C)
Ángulo ajustable	Sí, mediante rótula
Tipo de fijación	Brazo roscado estándar (1/2")
Herramientas de instalación necesarias	Cinta de fontanero, llave ajustable
Mantenimiento	Limpiar con jabón suave, enjuagar con agua caliente, secar con paño suave. Evitar limpiadores abrasivos, lana de acero o productos químicos corrosivos.
Garantía residencial	De por vida para el comprador original (piezas y mano de obra)
Garantía comercial	1 año a partir de la instalación
Contenido del paquete	Ducha de mano, brazo, escudo, junta/colador
Uso	Solo interior, no exponer a heladas
Compatibilidad con agua caliente	No usar vapor como fuente de agua caliente
Cumplimiento	Cumplir con todos los códigos de plomería locales
Reparabilidad	Piezas de repuesto disponibles a través de TOTO o distribuidores autorizados

Preguntas frecuentes - TS301A55 TOTO

¿Cómo instalar la ducha de mano TOTO TS301A55?

Antes de la instalación, cierre el suministro de agua. Envuelva las roscas del brazo con cinta de fontanero, luego atornille el brazo en el codo de suministro. Asegúrese de que la junta/colador esté colocada en la rótula. Enrosque la ducha de mano en el brazo a mano, luego apriete con una llave ajustable para evitar fugas. No gire la ducha de mano para instalar el brazo.

¿Qué presión de agua se recomienda?

La presión de funcionamiento recomendada es de 20 psi (0,14 MPa) dinámica mínima y 80 psi (0,55 MPa) estática máxima. Una presión demasiado alta puede dañar el producto.

¿Cómo limpiar la ducha de mano?

Limpie regularmente con un jabón suave, enjuague con agua caliente y seque con un paño suave y limpio. No use limpiadores abrasivos, lana de acero o productos químicos corrosivos, ya que opacarán el acabado y podrían anular la garantía.

¿Cuál es la garantía?

Para uso residencial, TOTO garantiza este producto de por vida contra cualquier defecto de material y mano de obra para el comprador original. Para uso comercial, la garantía es de 1 año a partir de la instalación. Se requiere comprobante de compra.

¿La ducha de mano es compatible con todos los brazos estándar?

Sí, la ducha de mano TOTO TS301A55 está diseñada para brazos roscados estándar (1/2 pulgada). Asegúrese de que el brazo esté limpio y libre de residuos antes de la instalación.

¿Qué hacer en caso de fuga?

Verifique que la junta/colador esté correctamente colocada en la rótula. Si la fuga persiste, apriete ligeramente la ducha de mano con una llave ajustable. No use fuerza excesiva para no dañar las roscas.

¿Puedo usar la ducha de mano con un calentador de agua a vapor?

No, el suministro de agua caliente no debe exceder 160°F (71°C) y no se recomienda el vapor. El uso de vapor puede dañar el producto y anular la garantía.

¿La ducha de mano tiene ángulo ajustable?

Sí, la ducha de mano está equipada con una rótula que permite ajustar el ángulo de la ducha según sus necesidades.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (junta, rótula, etc.) están disponibles a través de distribuidores autorizados TOTO o comunicándose con el servicio al cliente al [phone] (EE. UU.).

¿La ducha de mano TOTO está fabricada con material resistente?

La ducha de mano está diseñada para resistir el desgaste normal. Un mantenimiento regular con jabón suave ayuda a mantener su aspecto nuevo. Evite limpiadores agresivos para preservar el acabado.

MANUAL DE USUARIO TS301A55 TOTO

ÍNDICE

¡Gracias Por Elegir TOTO!......5Cuidado y Limpieza......5Advertencias......5Herramientas Necesarias......5Antes de la Instalación......6Procedimiento de Instalación......6Garantía......7Dimensiones Preliminares......11-12

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva ducha fija está diseñada para años de funcionamiento sin problemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para una operación segura, siga los siguientes puntos:■ Presión de funcionamiento:▪ Presión mínima......20 psi (0.14 MPa), dinámica▪ Presión máxima......80 psi (0.55 MPa), éstatica■ La temperatura del suministro de agua caliente no debe exceder más de 160°F (71°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta selladora de Tubería Llave Ajustable

ANTES DE LA INSTALACIÓN

■ Respete todos los códigos de plomería locales.
■ Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar la correcta instalación.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin aviso previo.

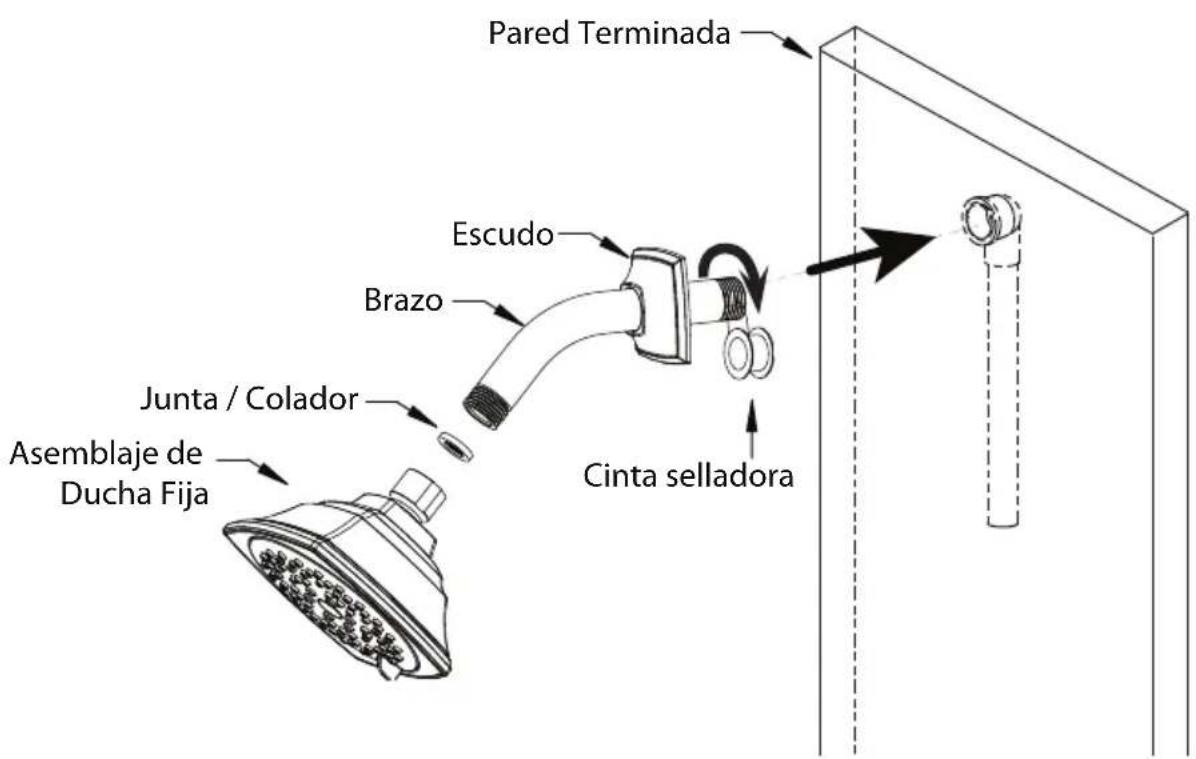

PROCEDIMIENTO DE INSTALACIÓN

NOTA: Limpie profundamente y retire los residuos de la tubería del suministro de agua antes de la instalación para prevenir que la salida del rociador se tape.

NOTA: NO gire la cabeza de la regadera para instalar el brazo de la regadera.

• Deslice el escudo hacia el brazo de la ducha.
• Envuelva las roscas del brazo de la regadera con cinta selladora. Atornille el brazo de la regadera al codo de suministro.
• Asegúrese que la junta/colador esté dentro de la bola de pivote antes de la instalación.
• Enrosque la ducha fija al brazo manualmente.
• Utilice una llave ajustable para apretar la ducha al brazo suficientemente firme para asentar la junta y prevenir fugas.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTAGARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
