Upton TS630AR - Pomme de douche TOTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pomme de douche avec bras
Marque	TOTO
Modèle	Upton TS630AR
Pression d'eau minimale	20 psi (0.14 MPa) dynamique
Pression d'eau maximale	80 psi (0.55 MPa) statique
Température maximale de l'eau	185°F (85°C)
Alimentation en eau	Eau froide et chaude (ne pas utiliser de vapeur)
Entretien et nettoyage	Nettoyer avec un savon doux, rincer à l'eau chaude, essuyer avec un chiffon doux. Ne pas utiliser de nettoyants abrasifs, laine d'acier ou produits chimiques corrosifs.
Sécurité	Ne pas utiliser à une température ambiante inférieure à 32°F (0°C). Ne pas utiliser la vapeur. Respecter les limites de pression.
Garantie	Garantie à vie pour une utilisation résidentielle en Amérique du Nord, Centrale et du Sud (acheteur d'origine).
Pièces détachées incluses	Adaptateur, joints toriques, écusson, vis de réglage, bras de douche, filtre et joint, pomme de douche
Réparabilité	Pièces remplaçables : joints, filtre, adaptateur. Voir liste des pièces de rechange.
Installation	Nécessite ruban de Téflon, clé à ouverture variable, clé à sangle, clé hexagonale. Suivre les instructions pour le modèle TS630A(R).
Outils nécessaires	Ruban de Téflon, clé à ouverture variable, clé à sangle, clé hexagonale
Utilisation prévue	Douche résidentielle

FOIRE AUX QUESTIONS - Upton TS630AR TOTO

Comment installer la pomme de douche TOTO Upton TS630AR ?

Pour installer le modèle TS630AR, desserrez les deux vis de réglage dans le bras de douche et retirez l'adaptateur. Glissez la rosace sur le bras de douche, enroulez du ruban de Téflon sur les filets du bras et fixez-le au coude d'alimentation. Faites glisser le bras sur l'adaptateur et serrez les vis. Ensuite, vissez la pomme de douche sur le bras jusqu'à ce qu'elle soit bien serrée. Enfin, faites glisser la rosace contre le mur.

Quelle pression d'eau est requise pour ce pomme de douche ?

La pression d'eau dynamique minimale est de 20 psi (0.14 MPa) et la pression statique maximale est de 80 psi (0.55 MPa).

Comment entretenir et nettoyer la pomme de douche ?

Nettoyez régulièrement avec un savon doux, rincez à l'eau chaude et essuyez avec un chiffon doux et propre. N'utilisez pas de nettoyants abrasifs, laine d'acier ou produits chimiques corrosifs.

Quelle est la température maximale de l'eau acceptable ?

La température de l'eau chaude ne doit pas dépasser 185°F (85°C).

Que faire si la pression d'eau est insuffisante ?

Assurez-vous que la pression dynamique est d'au moins 20 psi (0.14 MPa). Vérifiez que le filtre n'est pas obstrué et que le tuyau d'alimentation est propre. Nettoyez tout débris avant l'installation pour éviter le colmatage.

La garantie couvre-t-elle les dommages causés par un nettoyage inapproprié ?

Non, la garantie ne couvre pas les dommages résultant de l'utilisation de nettoyants abrasifs ou d'un mauvais entretien. Suivez les instructions de nettoyage pour préserver la garantie.

Puis-je utiliser ce pomme de douche avec un système d'eau chaude à vapeur ?

Non, n'utilisez pas la vapeur pour l'alimentation d'eau chaude. Cela pourrait endommager le produit.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces de rechange sont listées dans la notice : adaptateur, joints toriques, écusson, vis de réglage, bras de douche, filtre et joint, pomme de douche. Contactez un distributeur TOTO ou visitez le site Web de TOTO pour commander.

Que faire en cas de fuite au niveau du raccord ?

Vérifiez que le ruban de Téflon est correctement appliqué sur les filets. Assurez-vous que tous les raccords sont bien serrés. Si la fuite persiste, inspectez les joints toriques et remplacez-les si nécessaire.

Ce pomme de douche est-il adapté à une utilisation commerciale ?

La garantie pour un usage commercial est limitée à 1 an à partir de la date d'installation. Pour un usage résidentiel, la garantie est à vie pour l'acheteur d'origine en Amérique du Nord, Centrale et du Sud.

MODE D'EMPLOI Upton TS630AR TOTO

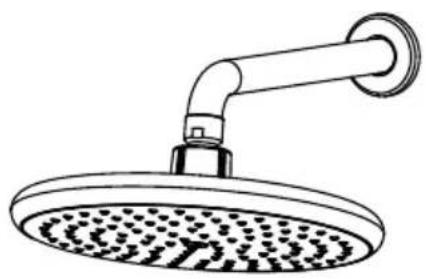

Pomme de Douche avec Bras

Aquia®

TABLE DES MATIÈRES

Merci d’Avoir Choisi TOTO®!......13Entretien et Nettoyage......13Avertissements......13Outils Nécessaires......14Avant de Commencer......14Procédure d’Installation......15-16Garantie......17Dimensions Brutes......19-20Pièces de Rechange......21-22

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau pomme de douche est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre. N’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la finition. Le non-respect de ces directives peut annuler votre garantie.

AVERTISSEMENTS

Pour un fonctionnement sécuritaire du pomme de douche, veuillez observer les indications suivantes:■ Pression de fonctionnement:▪ Pression minimum ...... 20 psi (0.14 MPa), dynamique▪ Pression maximum ......80 psi (0.55 MPa), statique■ La température d’alimentation d’eau chaude ne doit pas dépasser 185°F (85°C).■ N’utilisez pas la vapeur pour l’alimentation d’eau chaude.■ N’utilisez pas le produit à une température ambiante sous 32°F (0°C).

OUTILS NÉCESSAIRES

Ruban de Téflon

Clé à Ouverture Variable

Clé à Sangle

Clé Hexagonale

AVANT DE COMMENCER

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.

■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTGe réserve le droit de modifier la conception du produit sans préavis.

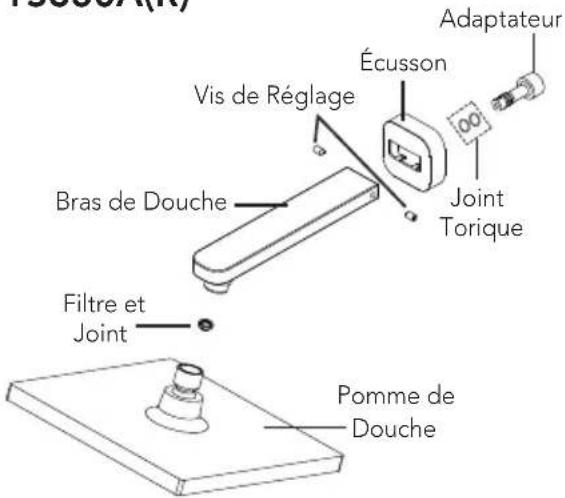

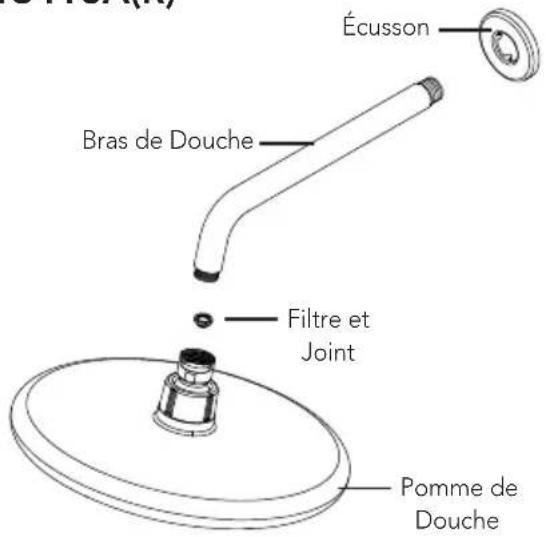

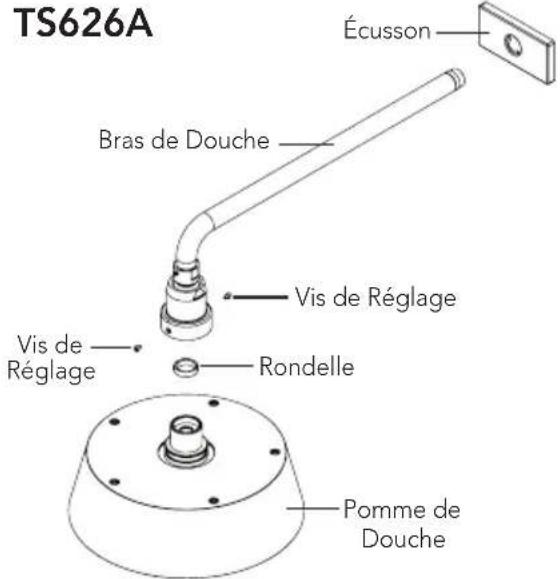

■ Vérifiez pour vous assurer d'avoir toutes les pièces ci-dessous à portée de main:

TS416A(R)

TS630A(R)

PROCÉDURE D'INSTALLATION

NO TE: Soyez sûr de nettoyer et d'enlever complètement tout débris du tuyau d'alimentation d'eau avant qu'il ne soit installé. Ceci permettra d'éviter le colmatage de la sortie du vaporisateur.

SI VOUS INSTALLEZ UN MODÈLE TS416A(R):

1) Glissez la rosace sur le bras de la douche (voir illustration 1).
2) Enroulez du ruban à tuyau aux filets du bras de la douche et le fixer au coude d'alimentation. (Voir Illustration 1).
3) Enfilez la pomme de douche sur le bras de douche jusqu'à ce qu'elle soit bien serrée (Voir Illustration 1).

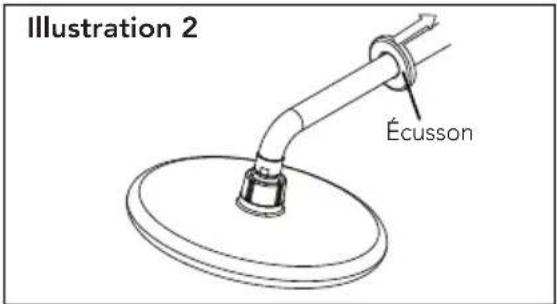

4) Faites glisser la rosace jusqu'à ce qu'elle soit contre le mur (Voir Illustration 2).

NOTE: N'utilisez pas la douchette comme appui pour serrer le bras de la douche. Ceci pourrait endommager la douchette.

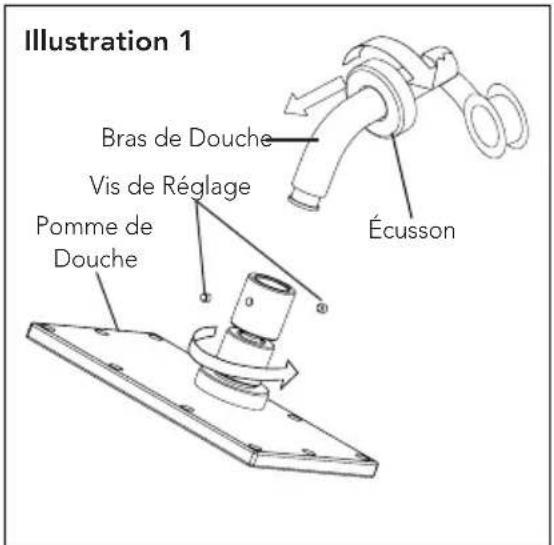

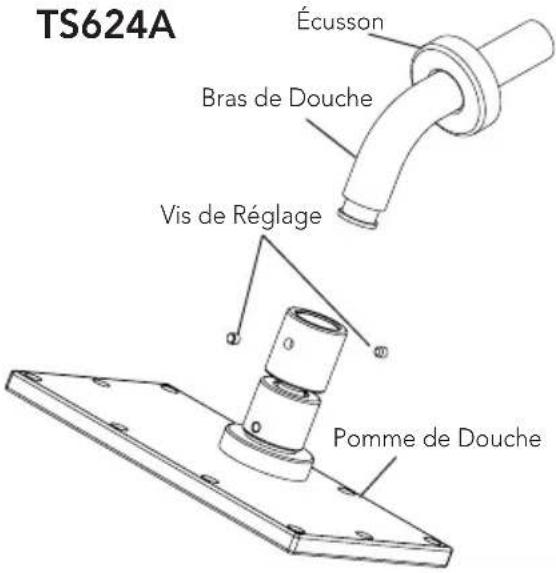

SI VOUS INSTALLEZ UN MODÈLE TS624A:

1) Glissez la rosace sur le bras de la douche (voir illustration 1).
2) Enroulez du ruban à tuyau aux filets du bras de la douche et le fixer au coude d'alimentation. (Voir Illustration 1).
3) Desserrez les deux vis au bas de la rotule. Assurez-vous que le joint est en place dans la rotule, puis visser la pomme de douche sur le bras de douche jusqu'à ce qu'elle soit bien serrée et la fixer en serrant les vis de réglage (voir illustration 1).

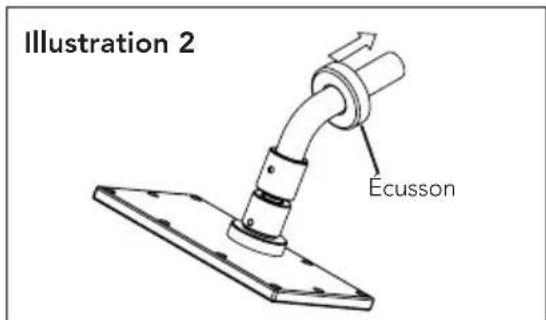

4) Faites glisser la rosace jusqu'à ce qu'elle soit contre le mur (Voir Illustration 2).

NOTE: N'utilisez pas la douchette comme appui pour serrer le bras de la douche. Ceci pourrait endommager la douchette.

Procédure d'Installation (suite)

SI VOUS INSTALLEZ UN MODÈLE TS626A:

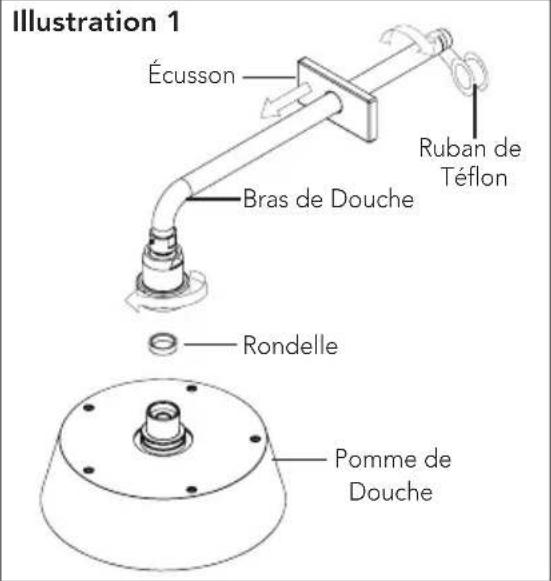

1) Glissez la rosace sur le bras de la douche (Voir Illustration 1).
2) Enroulez du ruban à tuyau aux filets du bras de la douche et le fixer au coude d'alimentation. (Voir Illustration 1).
3) Desserrez les deux vis au bas de la rotule. Assurez-vous que le joint est en place dans la pomme de douche, puis visser la pomme de douche sur le bras de douche jusqu'à ce qu'elle soit bien serrée et la fixer en serrant les vis de réglage (voir illustration 2).

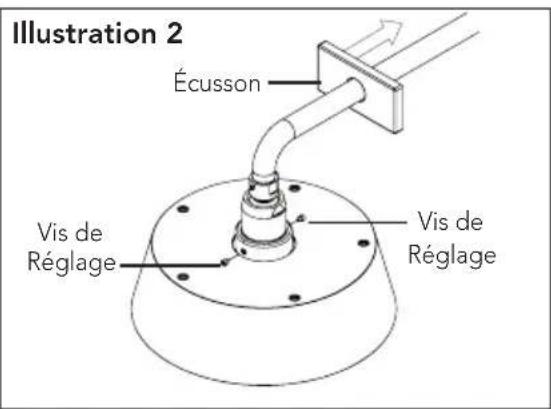

4) Faire glisser la rosace jusqu'à ce qu'elle soit contre le mur (Voir Illustration 3).

NOTE: N'utilisez pas la douchette comme appui pour serrer le bras de la douche. Ceci pourrait endommager la douchette.

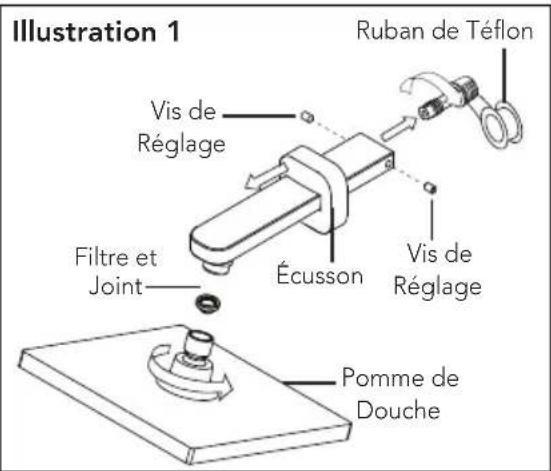

SI VOUS INSTALLEZ UN MODÈLE TS630A(R):

1) Desserrez les deux (2) vis de réglage dans le bras de douche et retirer l'adaptateur (Voir Illustration 1).
2) Glissez la rosace sur le bras de la douche (voir illustration 1).
3) Enroulez du ruban à tuyau aux filets du bras de la douche et le fixer sur le coude d'alimentation. Faites glisser le bras de la douche sur l'adaptateur et le fixer avec les vis de réglage. (Voir Illustration 1).
4) Enfilez la pomme de douche sur le bras de douche jusqu'à ce qu'elle soit bien serrée (Voir Illustration 1).

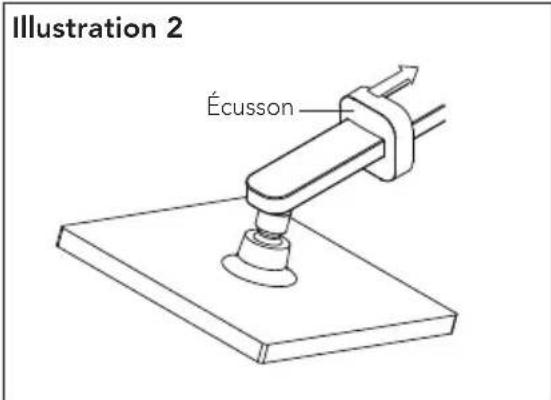

5) Faites glisser la rosace jusqu'à ce qu'elle soit contre le mur (Voir Illustration 2).

NOTE: N'utilisez pas la douchette comme appui pour serrer le bras de la douche. Ceci pourrait endommager la douchette.

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.

3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

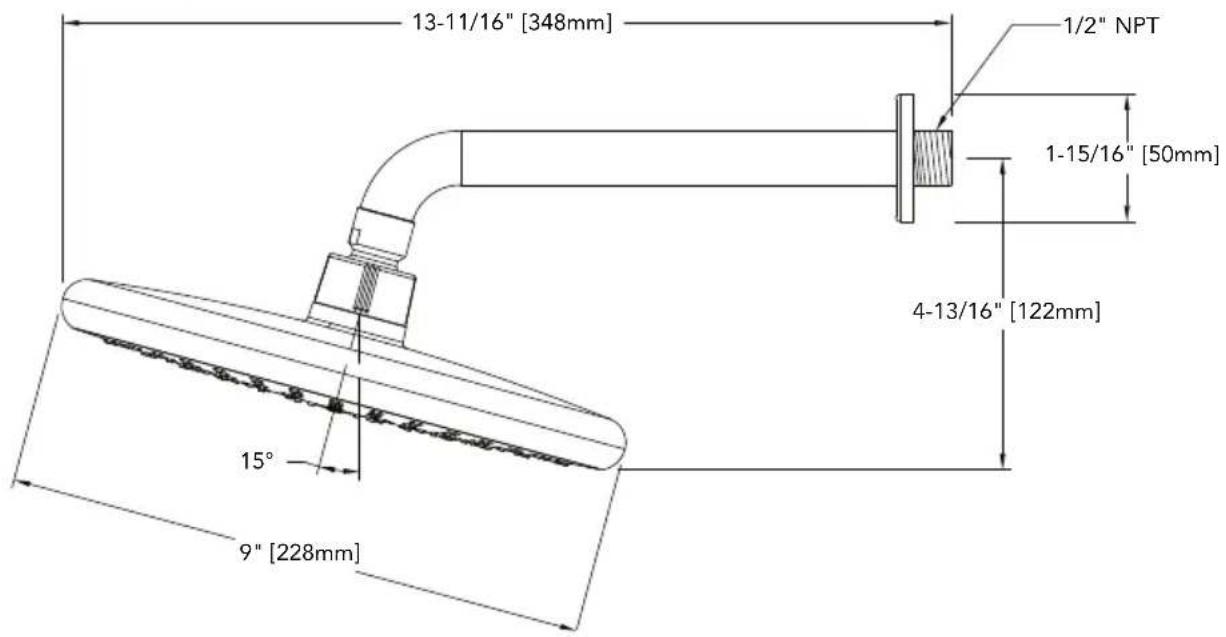

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TS416A(R)

* Préciser la finition lors de la commande.

No.	DescriptionDescripciónDescription
1	AdapterAdaptadorAdaptateur
2	O-ringsAnillo en OJoint Torique
3	Escutcheon *Escudo *Écusson *
4	Set ScrewTornillo de FijaciónVis de Réglage
5	Shower Arm *Brazo de la Ducha *Bras de Douche *
6	Filter & GasketFiltro y JuntaFiltre et Joint
7	Showerhead *La Cabeza de Ducha *Le Pomme de Douche *

TOTO®
