MANUAL DE USUARIO P250063 Progress Lighting

Siga estas instrucciones para controlar su ventilador con WIFI con un dispositivo inteligente (teléfono, tableta):

1. Instale el BOND HOME app

1.1 Para disfrutar de todo el potencial de su nuevo dispositivo, deberá descargar

BOND HOME app (disponible en Google Play Store y Apple App Store)

1.2 También puede descargar la aplicación usando este enlace: http://bondhome.io/app

1.3 Después de descargar la aplicación, cree una cuenta. NOTA: Mantenga la información de credenciales de su cuenta. Vas a use esta información cuando se conecte con su altavoz inteligente.

2. Empareje el dispositivo con el WIFI

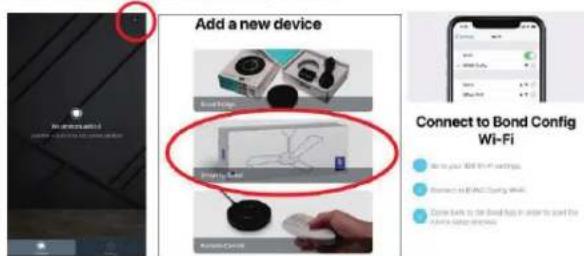

2.1 Después de iniciar sesión en la página principal, seleccione el símbolo " +" (IOS: esquina superior derecha de la pantalla) (Android: centro inferior de la pantalla).

2.2 A continuación, verá la pantalla "Agregar un nuevo dispositivo". Elija la opción Smart by Bond en el. Medio de la pantalla. Luego siga los pasos de "Conectar a Wi-Fi de configuración de enlace" para continuar el emparejamiento.

2.3 Después del proceso de emparejamiento con el receptor de Wi-Fi, puede controlar la velocidad del ventilador, la luz. funciones en la aplicación.

1. Volver a emparejar el dispositivo (nuevo enrutador o mover el control del ventilador de techo) 3.1 Dentro de los 60 segundos posteriores al encendido, mantenga presionado el botón Fan Off (Stop) durante al menos 5 segundos. La luz parpadeará para confirmar.

3.2 Siga los pasos del paso 2.1 para volver a emparejar el dispositivo

Para obtener las instrucciones más recientes y el video de instalación, visite www.progresslighting.com/smartfan

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app

1. Configuración de control WIFI - Control de dispositivo inteligente

Siga estas instrucciones para agregar control de voz a su ventilador con un altavoz inteligente (Amazon Alexa, Google Home):

Configuración y uso de Amazon Echo

1. Abra la Bond Home app

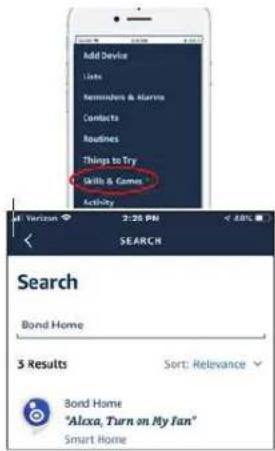

2. Ir a la Amazon Alexa app. Haga clic en el menú desplegable en la esquina superior izquierda de la pantalla y elija "Skills & Games".
3. Seleccione la lupa en la parte superior de la pantalla. Escriba BOND HOME en la barra de búsqueda y haga clic en el botón de búsqueda. Luego haga clic en la habilidad Bond Home y elija agregar la habilidad.
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND.
5. Debería ver una ventana emergente "Discover Devices". Seleccione la opción "Discover Devices". Entonces debería ver su dispositivo en la lista de "All Devices". Si no encuentra sus dispositivos, seleccione "+" seguido de "Add Device", "Other" y "Discover Devices".

Add Device Lists Reminders & Alarms Contacts Routines Things to Try Skills & Games Activity 2:28 PM SEARCH Search Bond Home 5 Results Sort: Relevance Bond Home "Alexa, Turn on My Fan" Smart Home

Configuración y uso Google Home

1. En el Google Home app, haga clic en el icono de Inicio en la esquina inferior izquierda de la pantalla y seleccione el símbolo "+" en la esquina superior izquierda de la pantalla.
2. Seleccione "Set up Device". Luego seleccione "Works with Google".
3. Seleccione Bond Home de la lista de dispositivos. NO seleccione Bond Smart Home ya que no funcionará con el producto.
4. Se le pedirá que ingrese su nombre de usuario y contraseña de BOND para autenticarse. Una vez que se complete el emparejamiento, su dispositivo debería aparecer.

+ Search 1:46 PM 52% Bond Home Linked Add new Bond Home

Ejemplos de comandos de voz de fan:

"Alexa, enciende mi fan a bajo" "Ok Google, gira MI VENTILADOR a la elocidad 3" "Alexa, enciende la brisa de MY FAN"

Ejemplos de comandos de voz de Fan Light:

"Ok Google, enciende MY FAN LIGHT" "Alexa, enciende MY FAN LIGHT al 80%" "Ok Google, apaga MI LUZ DE VENTILADOR"

Para obtener las instrucciones más recientes y el video de instalación, visite www.progresslighting.com/smartfan

Para obtener más soporte de configuración, acceda al Centro de ayuda en la sección Configuración de la BondHome app

Configuración de control WIFI - Control de voz de altavoz inteligente 12.

Problème Solution

Manual de Instalación del Ventilador de Techo

Garantía Limitada Vitalicia

Los motores de los ventiladores de Progress Lighting están garantizados al comprador original de estar libres de defectos cléctricos y/o mecánicos mientras el comprador original sea el propietario del ventilador. Se garantiza que los interruptores de cadena de tracción, los interruptores inversos, los condensadores y los acabados metálicos están libres de defectos en los materiales o la mano de obra durante un período de 1 año a partir de la fecha de compra. La deformación de las aspas de madera o plástico no está cubierta por esta garantía ni la corrosión y/o el deterioro de los acabados de los ventiladores instalados a menos de diez millas de cualquier costa marina. Es posible que se apliquen garantías ampliadas para los productos calificados como ENERGY STAR®.

Se garantiza que los ventiladores de techo de Progress Lighting con fuentes de luz LED incorporadas, una vez instalados correctamente y en condiciones normales de uso, están libres de defectos de material y mano de obra que hagan que las fuentes de luz no funcionen de acuerdo con las especificaciones durante (i) cinco (5) años a partir de la fecha de compra en los módulos de luz LED y componentes eléctricos para ventiladores utilizados en residencias unifamiliares, y (ii) tres (3) años a partir de la fecha de compra en los módulos de luz LED y componentes eléctricos para ventiladores utilizados en aplicaciones multifamiliares o comerciales. Las bombillas LED suministradas por Progress Lighting no tienen otra garantía que la del fabricante. Las bombillas sin LED no tienen garantía.

Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su recemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al [phone] para la reparación o el recemplazo, que se determinará a criterio exclusivo de Progress Lighting y scrá la compensación única y exclusiva del comprador.

Se excluye la mano de obra y el transporte. Esta garantía no cubre los costos o cargos asociados con la mano de obra (incluidos, entre otros, los honorarios del electricista) necesaria para instalar, quitar o reemplazar el ventilador o cualquiera de sus partes.

Esta garantía no se aplicará a ninguna pérdida o daño que resulte del (i) uso y desgaste normales o de una alteración, uso indebido o descuido, o de la (ii) instalación, operación, reparación o mantenimiento inadecuados por parte del comprador original o de un tercero, incluidos, entre otros, suministro de voltaje inadecuado o sobrecarga eléctrica, uso de piezas o accesorios inadecuados, reparación no autorizada (realizada o que se intentó realizar) o falta de mantenimiento al ventilador.

LAS GARANTÍAS ANTERIORES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA TOTAL DE PROGRESS LIGHTING Y EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR ORIGINAL EN RELACIÓN CON DICILOS PRODUCTOS. PROGRESS LIGHTING NO SE HACE RESPONSABLE DE LOS DAÑOS (INCLUIDOS LOS INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES), DEBIDOS AL FALLO DEL PRODUCTO, YA SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTÍA, DEL CONTRATO O DE OTRO MODO. ESTA GARANTÍA REEMPLAZA CUALQUIER ÓTRA GARANTÍA, YA SEA EXPRESA O IMPLICITA, INCLUSO AQUELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O NO INCUMPLIMIENTO.

Algunos países no permiten limitaciones en cuanto a la duración de una garantía implícita o la exclusión o las limitaciones de los daños incidentales o consecuentes, por lo que es posible que las limitaciones y exclusiones anteriores no se apliquen en su caso. Esta garantía le da derechos específicos y puede tener otros derechos que varían de un país a otro.

Fecha de compra ____

Origen de la venta ____

Modelo N°:

N° de Serie.

N° del vendedor 126900

785247249398

UPC □ 785247249404

PROGRESS LIGHTING™

Normas de Seguridad....1.
Desempaquetando el Ventilador....2.
Cómo Instalar el Ventilador....3.
Cómo montar la chapa decorativa.... 8.
Cómo controlar el Ventilador Remotamente....9.
Cuidando del ventilador....10.
Configuración de control por WIFI - Control de dispositivos inteligentes....11.
Configuración de control por WIFI - Control de voz de altavoces inteligentes....12.
Solución de problemas....13.
Especificaciones 14.

Índice

1. Para reducir el riesgo de una descarga eléctrica, asegúrese de que la electricidad se haya apagado en el cortacircuitos o en la caja de fusibles antes de empezar.
2. Todo cableado debe realizarse conforme al Código Eléctrico Nacional y los códigos eléctricos locales. La instalación eléctrica debe ser realizada por un electricista cualificado y autorizado.
3. La caja de distribución y la estructura de soporte deben estar montados de manera segura y deben ser capaces de soportar, de manera confiable, un mínimo de 16 kilogramos. Use solo las cajas de distribución de la lista UL marcadas "PARA SOPORTE DE VENTILADORES".
4. El ventilador debe montarse con un mínimo de 2,1 metros de distancia desde el borde de salida de las aspas hasta el suelo.
5. Evite ni deje que se coloquen objetos que interfiera el giro de las aspas.
6. Para evitar lesiones personales o daños al ventilador y otros artículos, tenga cuidado cuando trabaje alrededor del ventilador o lo limpie.
7. No utilice agua o detergentes para limpiar el ventilador o las aspas del mismo. Un paño seco o ligeramente humedecido será adecuado para la mayoría de las limpiezas.
8. Después de hacer las conexiones eléctricas, los conductores empalmados deben ser girados hacia arriba y empujados cuidadosamente hacia arriba en la caja de distribución. Separe los cables de tal modo, que el conductor de tierra de la red y del ventilador se encuentren a un lado y el conductor de la fase al otro lado de la caja de distribución.
9. Todos los tornillos de fijación colocados se deben verificar y ajustar donde sea necesario antes de la instalación.

1. Normas de Seguridad

1. Este dispositivo cumple con la sección 15 de los reglamentos de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado. Tenga en cuenta que los cambios o modificaciones no expresamente aprobados por el fabricante podrían anular la autorización del usuario para utilizar el equipo. Nota: Se ha comprobado que este equipo cumple los límites para dispositivos digitales de clase B, de acuerdo con el apartado 15 de las normas de la FCC. Estos límites fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo. El usuario puede intentar corregir la interferencia mediante una o más de las siguientes maneras:

- Reorientar o reubicar la antena receptora.

- Aumentar la separación entre el equipo y el receptor.

- Conecte el equipo en una toma de corriente de un circuito diferente al que está conectado el receptor. Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES, NO DOBLAR LOS SOPORTES DE LAS ASPAS (PESTAÑAS) DURANTE EL ENSAMBLAJE DESPUÉS DE LA INSTALACIÓN. NO INSERTE OBJETOS EXTRAÑOS ENTRE LAS ASPAS GIRATORIAS DEL VENTILADOR.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDO, DESCARGA ELÉCTRICA U OTRAS LESIONES PERSONALES, MONTE EL VENTILADOR SOLO UN EN UNA CAJA ELECTRICA O SISTEMA DI SOPORTE MARCADO COMO ACEPTABLE PARA EL SOPORTE DEL VENTILADOR DE CNOS 16 KG O MENOS Y UTILICE LOS TORNILLOS DE MONTAJE SUMINISTRADOS CON LA CAJA ELECTRICA. LAS CAJAS DE DISTRIBUCIÓN QUE SE UTILIZAN COMÚNMENTE PARA EL APOYO DE LOS ACCUSORIOS DE ILIMUNACIÓN PUEJO NOSIR ACIFIABLES PARA EL APOYO DE LOS VENTILADORIS Y PUEDE SER NECESARIO SUSTITUIRLAS CONSULTE A UN ELECTRICISTA CUALIFICADO EN CASO DE DUDA.

AVISO

LISEZ ET CONSERVEZ CES INSTRUCTIONS

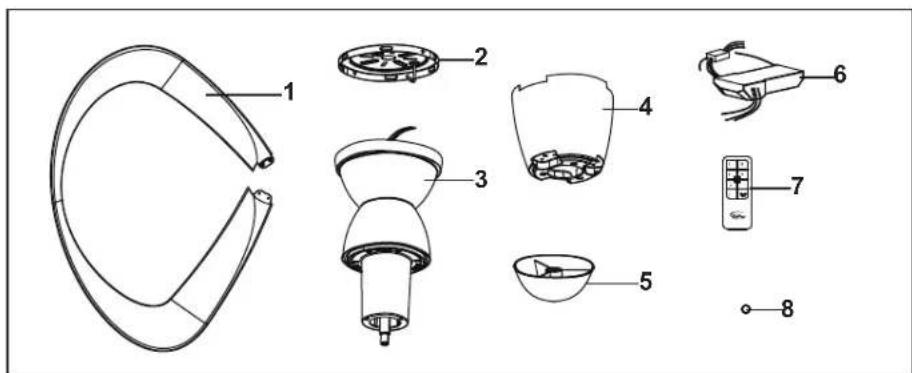

Desempaque su ventilador y revise el contenido. Los siguientes componentes deberían encontrarse en el embalaje:

1. Las aspas del ventilador (3)
2. Montaje de la unidad de soporte de techo
3. Ensamblaje del motor del ventilador
4. Anillo de agarre del aspa

5. Chapa decorativa

6. Receptor con 4 tuercas para cables

7. El transmisor que incluye un soporte +
   2 tornillos de montaje

8. Batería de 3 V

9. Bolsa de partes sueltas que contiene:

a. Piezas metálicas para acoplamiento de las aspas

(13 tornillos)

b. Tornillos de agarre de las aspas (4)

c. Piezas metálicas del cable

(1 conjunto por cable)

d. Piezas metálicas de montaje

Tuercas para cables(4)

Herramientas necesarias

Destornillador Phillips, destornillador de ranura recta, llave ajustable, escalera de mano y cortaalambres.

Opciones de Montaje

Si no existe una caja de montaje homologada por UL, lea las siguientes instrucciones. Desconecte la corriente quitando los fusibles o apagando en los cortacircuitos.

Asegure la caja de distribución directamente a la estructura del edificio. Utilice fijaciones y materiales de construcción apropiados. La caja de distribución y la estructura de soporte deben estar montados de manera segura y deben ser capaces de soportar un mínimo de 16 kilogramos con estabilidad. No utilice cajas de distribución de plástico.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA U OTRAS LESIONES PERSONALES, MONTE EL VENTILADOR SOLO EN UNA CAJA ELECTRICA MARCADA COMO ACEPT- ABLE PARA EL SOPORTE DEL VENTILADOR Y UTILICE LOS TORNILLOS DE MONTAJE SUMINIS- TRADOS CON LA CAJA ELECTRICA. LAS CAJAS DE DISTRIBUCIÓN QUE SE UTILIZAN COMÚNMENTE PARA EL APOYO DE LOS ACCESORIOS DE IULIMINACIÓN PUEDEN NO SER ACCEPTABLES PARA EL APOYO DE LOS VENTILADORES Y PUEDE SER NECESARIO SUSTITUIRLAS. CONSULTE A UN ELECTRICISTA CUALIFICADO EN CASO DE DUDA.

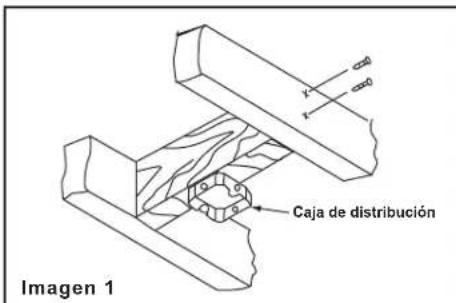

Imagen 1 Caja de distribución

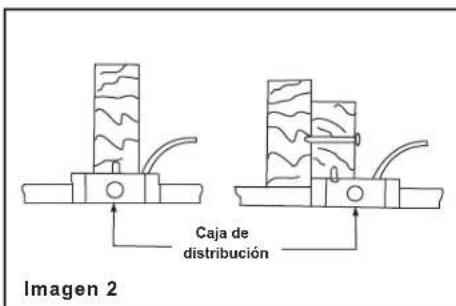

Imagen 2 Caja de distribución

3. Cómo Instalar el Ventilador

Instalación del Ventilador

RECUERDE desconectar/apagar la corriente. Siga los siguientes pasos para colgar el ventilador correctamente:

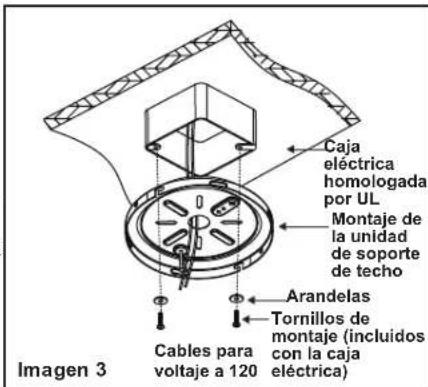

Paso 1. Compruebe la caja de distribución existente (no incluida) para asegurarse de que está bien sujeta al menos a dos puntos en un miembro estructural del techo y que puede soportar todo el peso del ventilador. Una vez comprobado, instale el ensamblaje de soporte de techo en la caja de distribución utilizando los tornillos y arandelas que se suministran con la caja de distribución (Imagen 3).

▲ PELIGRO: Una caja de distribución suelta puede hacer que el ventilador se tambalee y aumentar el riesgo de que se desprenda o se caiga, lo que podría resultar en lesiones graves o la muerte.

Paso 2. Retire los dos tornillos de montaje diagonales de los agujeros redondos, guárdelos para su uso posterior. Y afloje los otros dos tornillos (Imagen 4).

Paso 3. Cuelgue el ensamblaje del motor en el gancho del ensamblaje del soporte del techo. Esto le permitirá disponer de las manos libres para el cableado (Imagen 5).

Caja eléctrica homologada por UL Montaje de la unidad de soporte de techo Arandelas Tornillos de montaje (incluidos con la caja eléctrica) Cables para voltaje a 120 Imagen 3

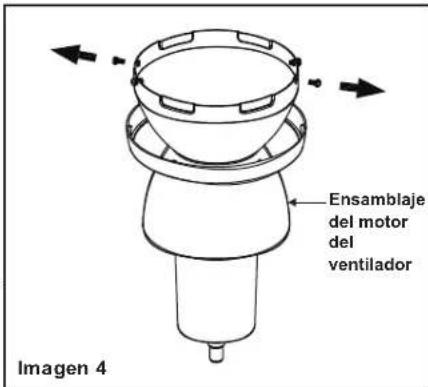

Ensamblaje del motor del ventilador Imagen 4

Arandela Arandela elástica Tornillos para ,adera Cable de seguridad Montaje de la unidad de soporte de techo Montaje del motor Imagen 5

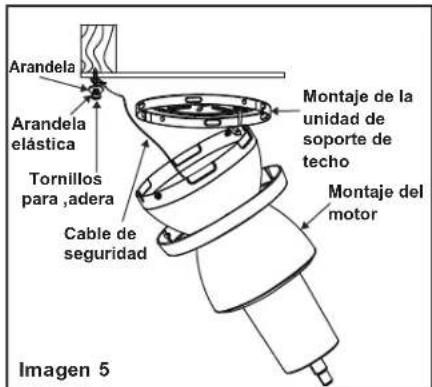

Paso 4. Introduzca un tornillo para madera con arandelas en el lado del soporte/abrazadera que sujete la caja de distribución. Deje 3 mm de espacio entre el soporte y las arandelas. Introduzca el cable de seguridad a través del montaje del soporte del techo y por uno de los agujeros de la caja de distribución en el techo. Ajuste la longitud del cable de seguridad para alcanzar el tornillo y las arandelas tirando del cable extra a través del sujetacables hasta que la longitud total sea correcta, vuelva a pasar el extremo del cable a través del sujetacables, formando un bucle (lazo) en el extremo del cable. Apriete bien el sujetacables de forma segura. Ponga el bucle formado (lazo) en el extremo del cable de seguridad sobre el tornillo para madera y por debajo la arandela. Apriete bien el tornillo para madera. (Imagen 5)

Conexiones Eléctricas

AVISO.

PARA EVITAR ELECTROCUCIONES POTENCIALES, ESTE SEGURO DE QUE A ELECTRICIDAD ESTE APAGADA EN LA CAJA DE FUSIBLES O EL PANEL DE INTERRUPTORES ANTES DEL ALAMBRADO.

AVISO

EL VENTILADOR DEBE INSTALARSE A UNA DISTANCIA DE 6 METROS DE LA UNIDAD TRANSMISORA PARA UNA CORRECTA TRANSMISIÓN DE LA SEÑAL ENTRE LA UNIDAD TRANSMISORA Y LA UNIDAD RECEPTORA DEL VENTILADOR.

ADVERTENCIA

COMPRUEBA QUE TODAS LAS CONEXIONES ESTEN BIEN APRETADAS, INCLUYENDO LA TIERRA, Y QUE NO SE VEA NINGUN CABLE DESNUDO EN LAS TUERCAS DE LOS CABLES. EXCEPTO POR EL CABLE DE TIERRA.

Si siente que no tiene suficiente conocimiento o experiencia en cableado eléctrico, pida o contrate a un electricista con licencia que le instale el ventilador.

5.

1. (Imagen 6) Inserte el receptor en el ensamblaje de soporte de techo con el lado plano del receptor mirando hacia el techo.

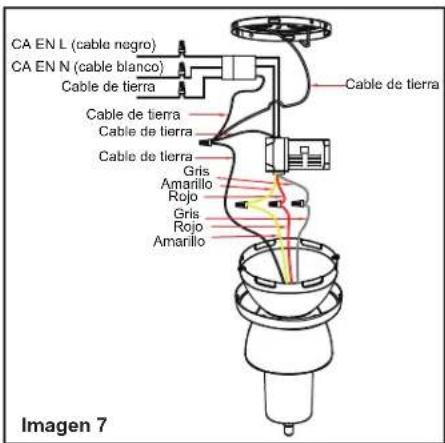

2. (Imagen 7) Conexiones eléctricas del motor al receptor: Conecte el cable gris del ventilador al cable gris del receptor. Conecte el cable rojo del ventilador al cable rojo del receptor. Conecte el cable amarillo del ventilador al cable amarillo del receptor. Asegure las conexiones de los cables con las tuercas de conexión de cable de plástico suministradas.

3. (Imagen 7) Conexiones eléctricas del receptor a los cables de alimentación doméstica:: Conectar el cable negro (caliente) del techo al cable negro marcado "AC en L" del receptor. Conecta el cable blanco (neutro) proveniente del techo al cable blanco marcado "AC in N" del receptor. Asegure las conexiones de los cables con las tuercas de conexión de cable de plástico suministradas.

4. (Imagen 7) su caja de distribución tiene un cable de tierra (verde o de cobre desnudo) conéctelo a los cables de tierra del ventilador; de lo contrario, conecte el cable de tierra del soporte de techo al soporte de montaje. Asegure la conexión del cable con una tuerca de plástico suministrada. Después de conectar los cables, sepárenlos de modo que los cables verde y blanco estén en un lado de la caja de distribución y los cables gris/rojo y amarillo estén en el otro lado. Meta con cuidado las conexiones de los cables en la caja de distribución.

Recibidor Soporte de techo Ensamblaje del motor del ventilador Imagen 6

CA EN L (cable negro) CA EN N (cable blanco) Cable de tierra Cable de tierra Cable de tierra Cable de tierra Gris Amarillo Rojo Gris Rojo Amarillo Imagen 7

Terminando la instalación

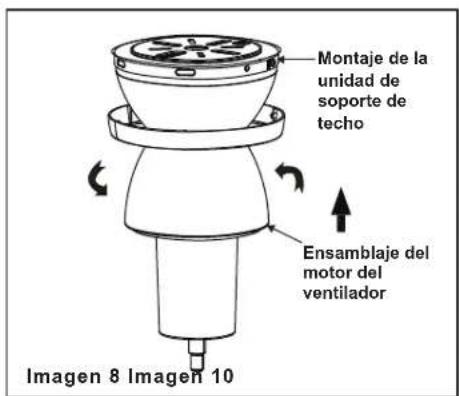

Paso 1. Después de las conexiones de los cables, desenganche el ensamblaje del motor. Levante el ensamblaje del motor hasta el ensamblaje del soporte del techo. Alinee los dos tornillos que quedan en el motor con las bocallaves del soporte del techo, gire en el sentido de las agujas del reloj hasta que las cabezas de los tornillos encajen completamente en las ranuras de las bocallaves (Imagen 8).

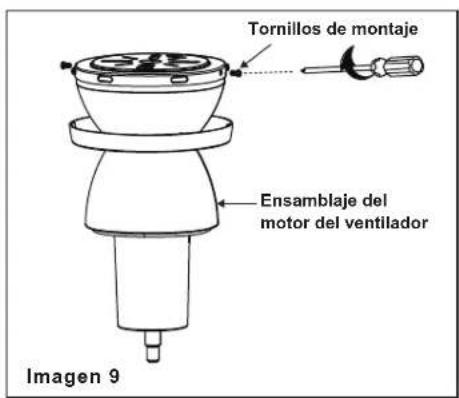

Paso 2. Vuelva a instalar dos tornillos de montaje en los agujeros redondos, apriete firmemente cuatro (4) tornillos de montaje (Imagen 9).

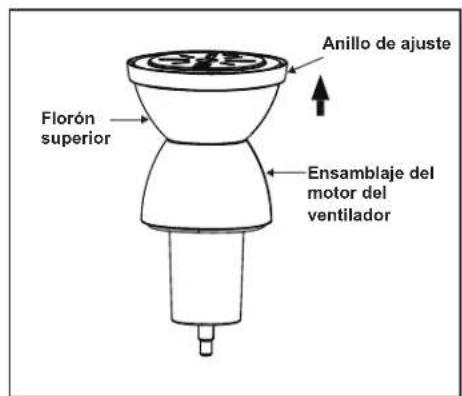

Paso 3. Levante el anillo de ajuste, alineando cuatro muescas en la cubierta del motor con las áreas levantadas en el lado interno del anillo de ajuste y colóquelo en el florón superior (imagen 10).

Montaje de la unidad de soporte de techo Ensamblaje del motor del ventilador Imagen 8 Imagen 10

Tornillos de montaje Ensamblaje del motor del ventilador Imagen 9

Florón superior Anillo de ajuste Ensamblaje del motor del ventilador

Colocando las Aspas del Ventilador (3)

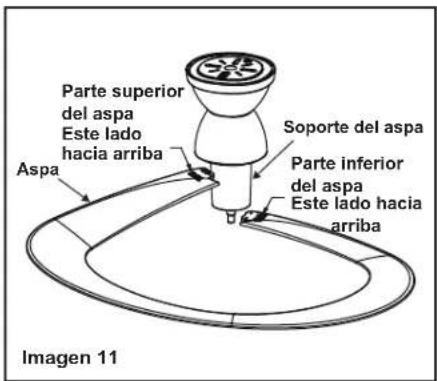

Paso 1. Fije la parte superior del aspa al soporte de aspas con los tornillos como se muestra en las Imagen 11 y 12. Repita estos pasos para el resto de las aspas.

Paso 2. Inserte el anillo de soporte de aspa en el ensamblaje del motor utilizando 3 tornillos para este soporte como se muestra en la Imagen 13.

Paso 3. Fije la parte inferior del aspa al anillo de soporte usando el tornillo como se muestra en la Imagen 14. Repita estos pasos para el resto de las aspas.

Parte superior del aspa Este lado hacia arriba Aspa Soporte del aspa Parte inferior del aspa Este lado hacia arriba Imagen 11

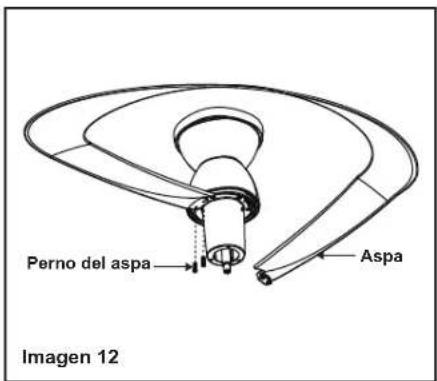

Perno del aspa Aspa Imagen 12

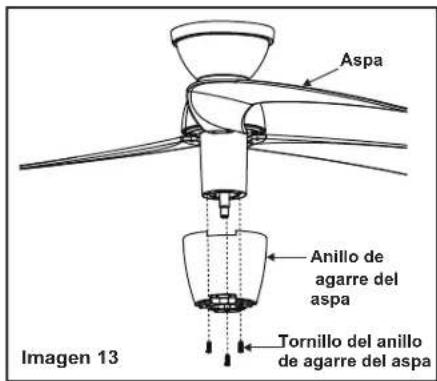

Aspa Anillo de agarre del aspa Tornillo del anillo de agarre del aspa Imagen 13

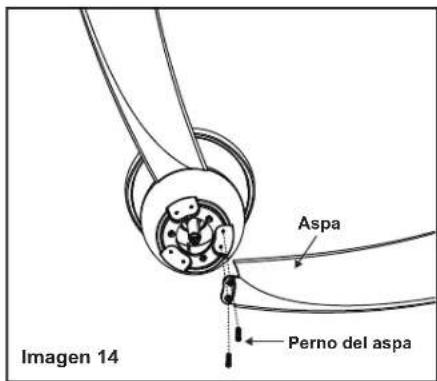

Imagen 14 Aspa Perno del aspa

Equilibrado de las Aspas

Todas las aspas están agrupadas por peso. El ventilador puede tambalearse, aunque las aspas pesen por igual.

El siguiente procedimiento debería corregir la mayoría de los problemas de bamboleo del ventilador. Haga una comprobación después de cada paso.

1. Compruebe que todos los tornillos de las aspas y los soportes del aspa estén bien sujetos.
2. La mayoría de los problemas de tambaleo de los ventiladores se producen cuando los niveles de las aspas son desiguales. Compruebe un nivel seleccionando un punto en el techo por encima de la punta de una de las aspas. Mida la distancia como se muestra en la imagen 15. Gire el ventilador hasta que la siguiente aspa esté posicionada para medir la distancia Repita con cada aspa. La variación de las distancias no debe superar los 3 mm de margen.
3. Use el kit de equilibrado de aspas adjunto si el tambaleo de las aspas aún es notable.
4. Si continúa notando balanceo de las aspas, puede intercambiar dos aspas adyacentes (una al lado de la otra) para redistribuir el peso y así lograr un movimiento rotatorio más suave.

ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLE LOS SOPORTES DE LAS ASPAS AL INSTALAR, EQUILIBRAR LAS ASPAS O LIMPIAR EL VENTILADOR. NO INSERTE OBJETOS EXTRAÑOS ENTRE LAS ASPAS GIRATORIAS DEL VENTILADOR.

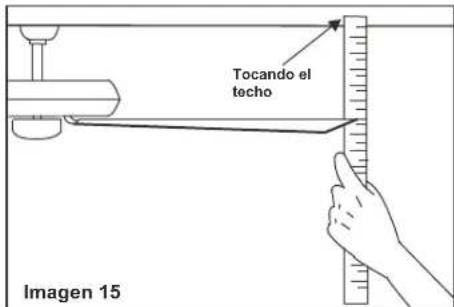

Tocando el techo Imagen 15

Cómo montar la chapa decorativa

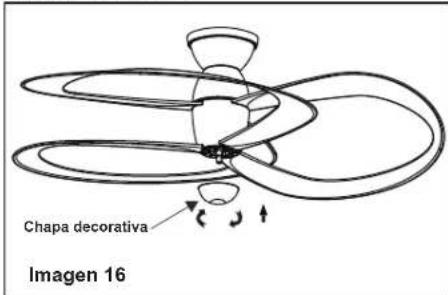

Coloque la chapa decorativa y gire en el sentido de las agujas del reloj hasta que suba por completo y se ajuste (Imagen 16).

Chapa decorativa Imagen 16

Cómo montar la chapa decorativa 8.

Restaure la energía al ventilador de techo y compruebe su correcto funcionamiento.

1. Botones "0, 1, 2, 3, 4, 5, 6":
   Estos siete botones se utilizan para ajustar la velocidad del ventilador como se indica a continuación:
   0 = Encender y apagar el ventilador
   1 = Velocidad mínima
   2 = Velocidad baja
   3 = Velocidad media baja
   4 = Velocidad media
   5 = Velocidad media alta
   6 = Velocidad alta
2. Botón "♀": Sin función.
3. Botón "◇": Interruptor de retroceso (controla la dirección)

Imagen 17

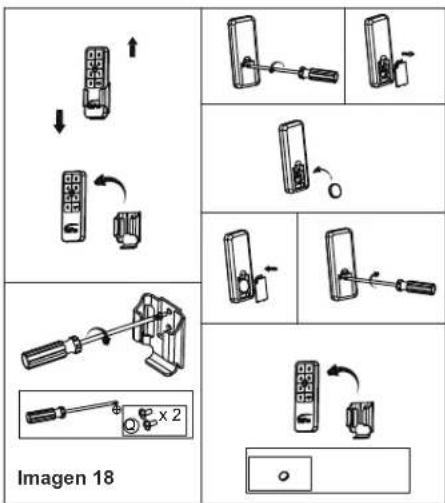

Instalación del Soporte del Mando a Distancia y de la Batería

Fije el soporte del control remoto con el tornillo de montaje para este soporte. (Imagen 18) Ponga una pila de 3V (incluida) en el mando a distancia. Para no dañar el mando a distancia en el caso de fugas, extraiga las pilas si no va a utilizar el mando durante un tiempo prolongado. (Imagen 18)

Imagen 18

1. Cómo controlar el Ventilador Remotamente

Los ajustes de velocidad para elima cálido o frío dependen de factores como el tamaño de la habitación, la altura del techo, el número de ventiladores, etc.

Clima cálido - Avance (sentido anti horario) Un flujo de aire descendente crea un efecto de enfriamiento tal como se muestra en la imagen 19. Esto permite configurar su acondicionador de aire en casos de clima más cálido sin afectar su comodidad.

Clima frío - Sentido inverso (sentido horario) Un flujo de aire ascendente desplaza el aire caliente del área del cielorraso tal como se muestra en la imagen 20. Esto permite configurar la calefacción en casos de clima más fresco sin afectar su comodidad.

Le damos algunas sugerencias a tener en cuenta para cuidar su ventilador.

1. Debido al movimiento natural del ventilador, algunas conexiones o fijaciones pueden aflojarse. Revise todas las fijaciones de soporte, ensamblaje y los accesorios de las aspas dos veces al año. Asegúrese de que está todo bien firme. (No es necesario quitar el ventilador del techo.).
2. Limpie su ventilador periódicamente para ayudar a mantener una apariencia nueva a lo largo de los años. Use sólo un cepillo suave o un paño sin pelusa para evitar rayar el acabado. El revestimiento está sellado con una laca para minimizar la decoloración o el deslustre. No use agua para limpiarlo. Podría dañar el motor, o posiblemente causarle una descarga eléctrica.
3. No es necesario engrasar tu ventilador. El motor tiene cojinetes permanentemente lubricados.

AVISO IMPORTANTE ANTES DE INTENTAR, HACER ALGUNA REPARACIÓN, ASEGURESE DE QUE LA ALIMENTACIÓN ELECTRICA ESTÉ APAGADA EN LA CAJA DEL TABLERÓ DE ELECTRICIDAD. CONSULTE LA SECCIÓN "CONEXIONES ELECTRICAS".

Cuidando del Ventilador 10.

El ventilador no se enciende.

1. Revise los fusibles o los disyuntores del circuito.

2. Revisa las conexiones de los cables del ventilador y las conexiones de los cables del interruptor en la caja del interruptor. ADVERTENCIA: Asegúrese de que la alimentación principal esté apagada.

El ventilador hace ruido.

1. Asegúrese de que todos los tornillos de la carcasa del motor estén bien ajustados.

2. Asegúrese de que los tornillos que unen el soporte de aspa al cuerpo del motor están bien ajustados.

3. Asegúrese de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de la caja del interruptor. ADVERTENCIA: Asegúrese de que la alimentación principal esté apagada.

4. Póngalo o déjelo en funcionamiento durante 24 horas. La mayoría de los ruidos asociados a un nuevo ventilador desaparecen durante este tiempo.

5. Algunos motores de ventilador son sensibles a las señales de los controles de velocidad de estado sólido variables. Si ha instalado este tipo de control, elija e instale otro tipo de control.

6. Asegúrese de que el florón superior esté a una corta distancia del techo.

Fallo del mando a distancia

1. No conecte el ventilador con control(es) de velocidad variable fijado en la pared.

13. Solución de problemas

Tamaño del ventilador	Velocidad	Voltaje	Amperaje	Vataje	RPM	PCM	PESO NETO	PESO BRUTO	PIES CÚB.
48”	Baja	120	0,05	1,86	51	1170,45	6,8 KG	9,20 KG	4,24”
	Alta	120	0,24	13,58	185	4564,87

Estas son medidas aproximadas. No incluyen los amperios y vataje usados por el kit de luz.

Se reserva todos los derechos.
