MANUAL DE USUARIO Lofty Palace Blumfeldt

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Chère cliente, cher client,

1	Barra inclinada de ∅3,8 cm, con recubrimiento de polvo		x8
2	Puntal horizontal de ∅3,8 cm, con recubrimiento de polvo		x9
3	Puntal horizontal de ∅3,8 cm, con recubrimiento de polvo		x9
4	Puntal vertical de ∅4,8 cm, con recubrimiento de polvo		x8
5	Puntal vertical de ∅4,8 cm, con recubrimiento de polvo		x8
6	Tubo de soporte del toldo, parte inferior		x3
7	Tubo de soporte del toldo, parte superior		x3
8/A	Pieza angular para puntales horizontales		x2
9/A	Pieza angular para puntales verticales		x4
10/B	Pieza angular de 4 vías		x6
11/C	Placas para patas		x8
12	Tornillo para placas de patas		x8
13	Goma de fijación con extremo esférico		x46
14	Cuerda de tensión para el toldo		x3
15	Arenque para la cuerda de tensión		x3

16 Lona para el techo x1
17 Lona lateral larga sin puerta		x1
18 Lona lateral larga con puerta		x1
19 Lonas delanteras y traseras		x2

MONTAJE

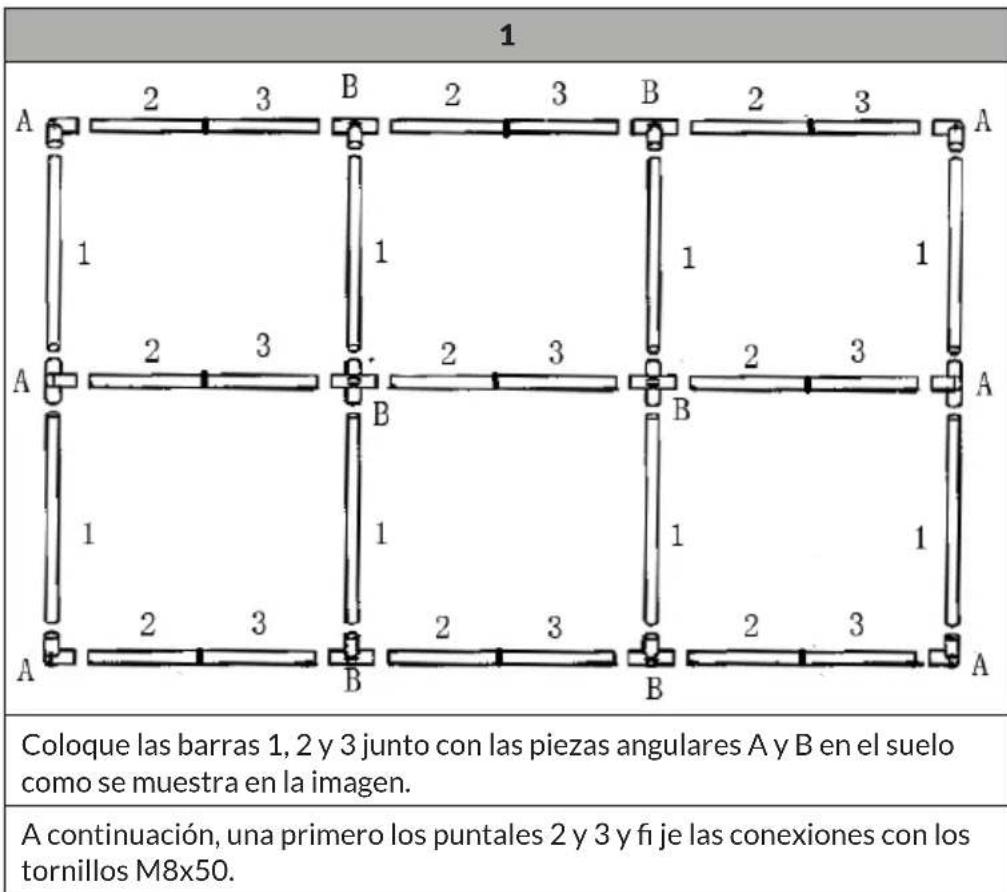

1 Coloque las barras 1, 2 y 3 junto con las piezas angulares A y B en el suelo como se muestra en la imagen. A continuación, una primero los puntales 2 y 3 y fi je las conexiones con los tornillos M8x50.

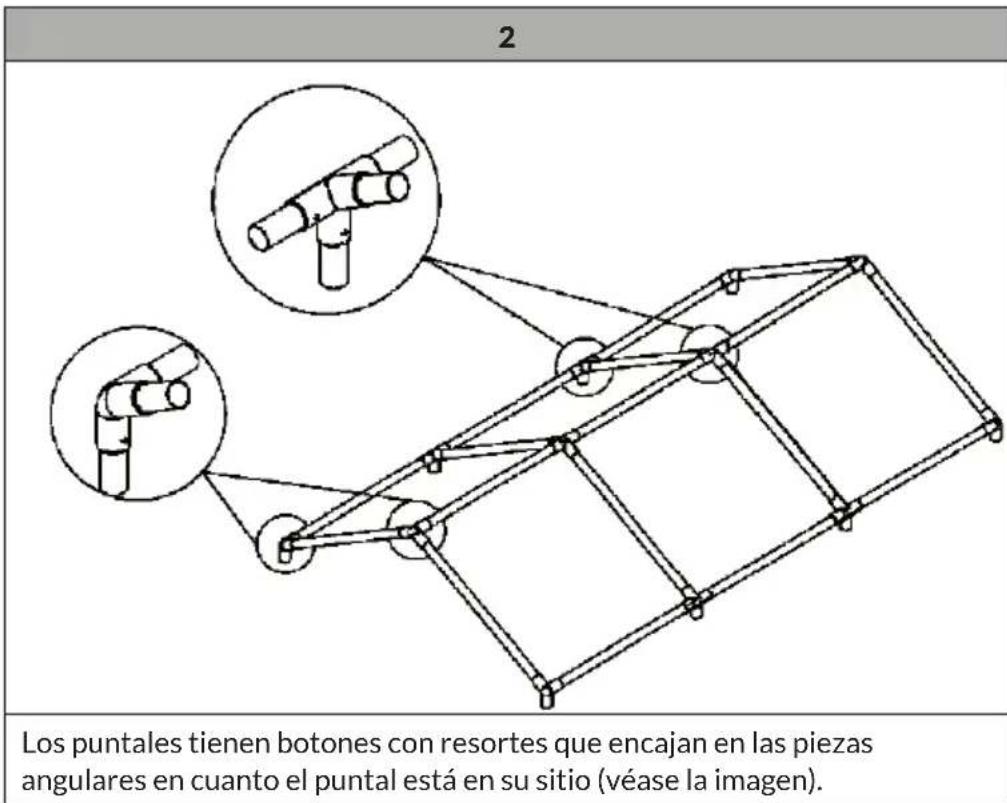

2 Los puntales tienen botones con resortes que encajan en las piezas angulares en cuanto el puntal está en su sitio (véase la imagen).

3 4 5 4 4 5 4 5 4 5

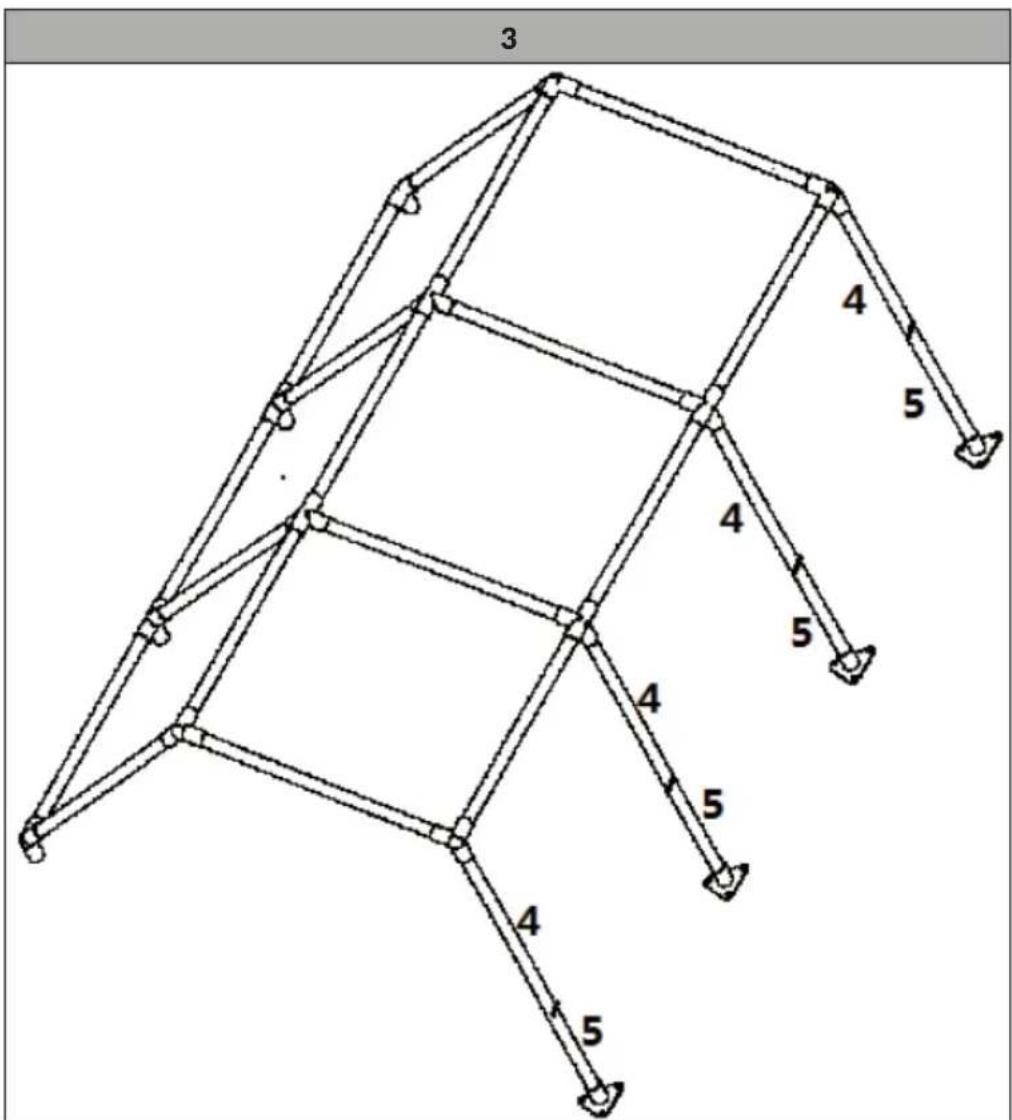

Conecte los postes verticales como se muestra aquí. A continuación, inserte los postes verticales en las piezas angulares del futuro tejado, así como en las placas de las patas.

Atornille los postes con los tornillos M8x60.

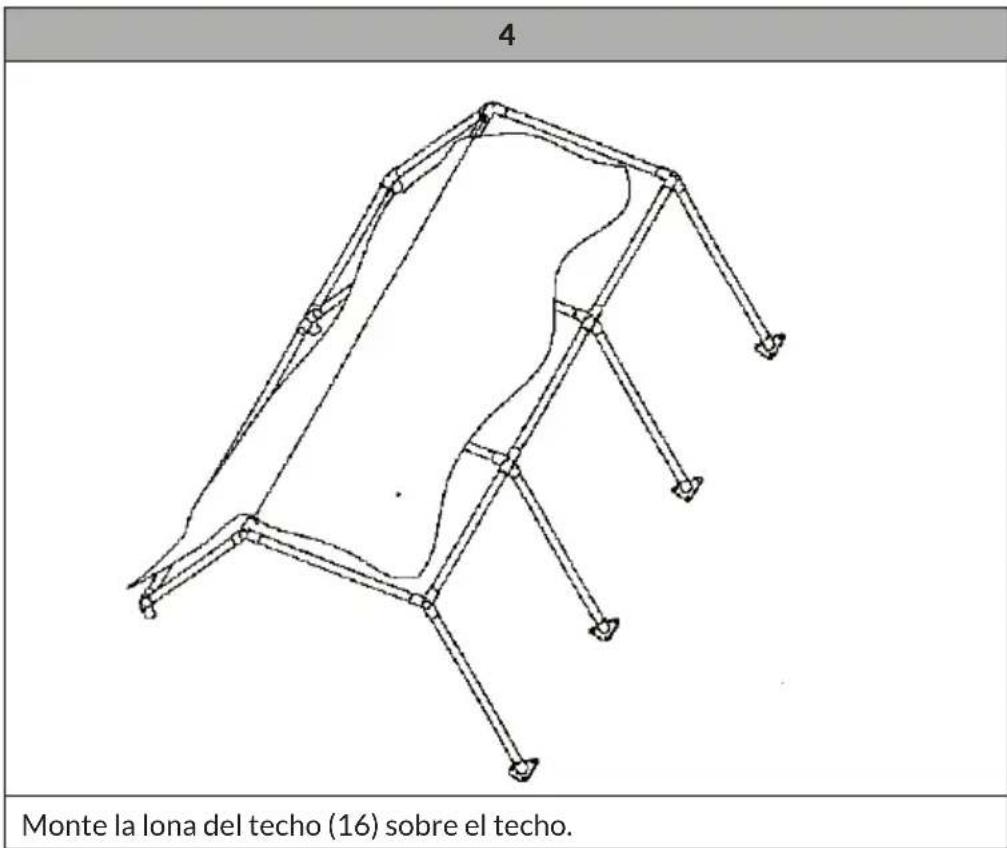

4 Monte la lona del techo (16) sobre el techo.

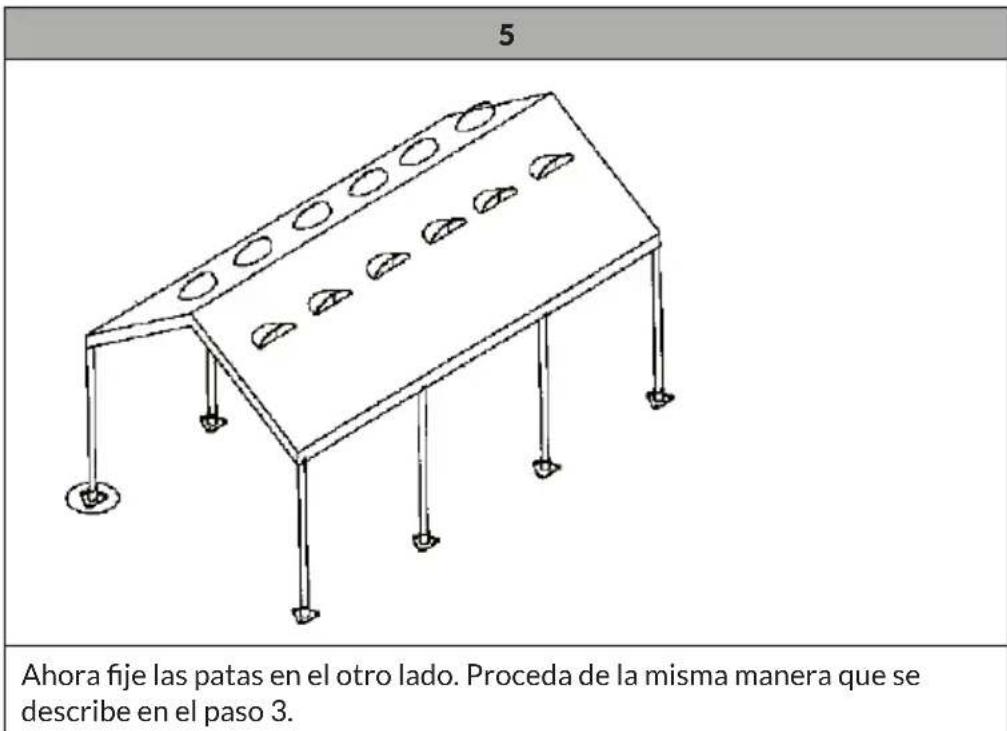

5 Ahora fije las patas en el otro lado. Proceda de la misma manera que se describe en el paso 3.

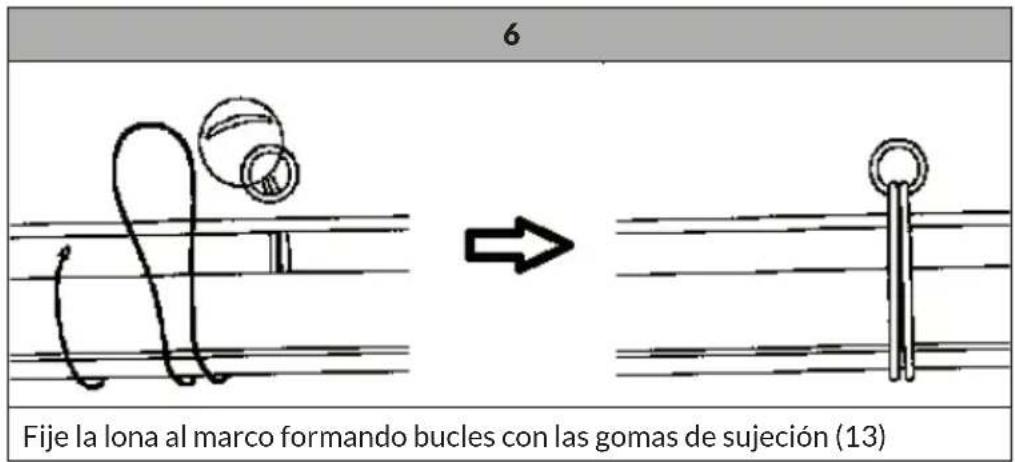

6 Fije la lona al marco formando bucles con las gomas de sujeción (13)

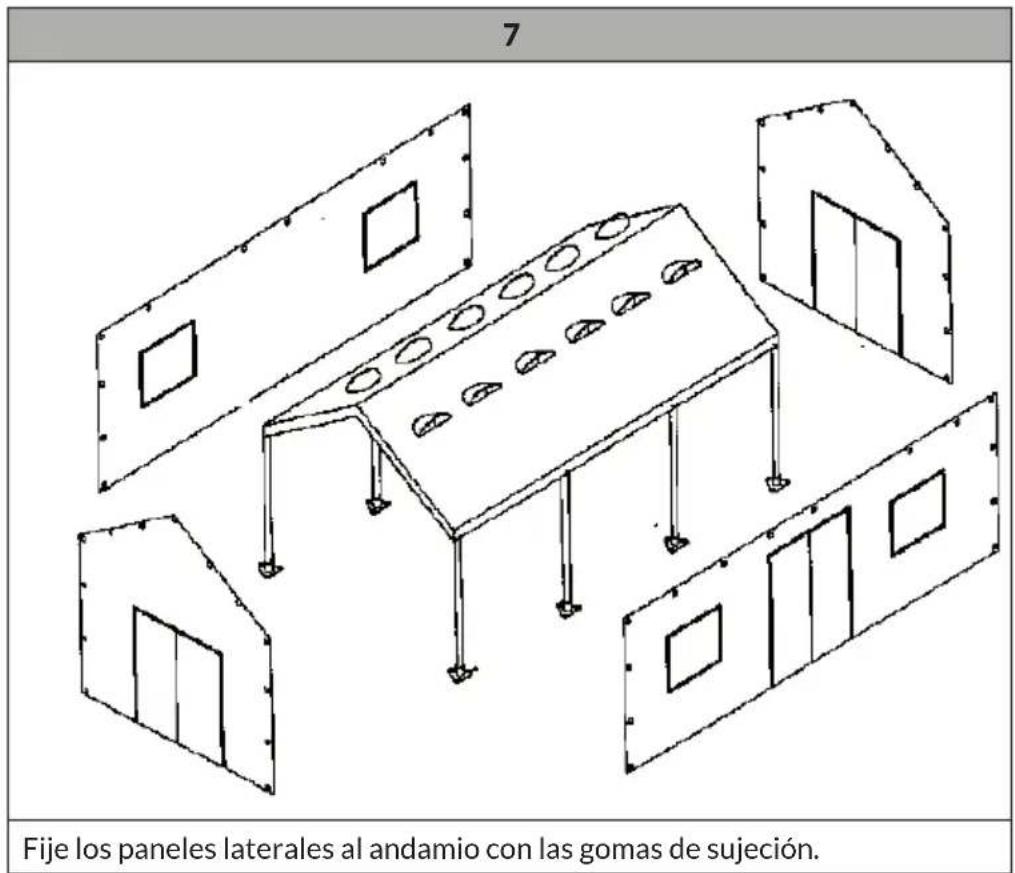

7 Fije los paneles laterales al andamio con las gomas de sujeción.

Montar el techo lateral

Hay tres ojales en la parte inferior de la lona lateral larga sin puerta (17). Junte los tres tubos de soporte (6 y 7) para el dosel y pase la clavija superior por uno de los ojales de cada uno. Ahora pase la cuerda tensora del toldo por esos ojales y fíjela en el suelo con las clavijas para utilizar la pared longitudinal como techo y estabilizarla.
