BEDIENUNGSANLEITUNG Lofty Palace Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Dear Customer,

1	Neigungsleiste ∅3,8 cm,pulverbeschichtet		x8
2	HorizontaleStrebe ∅3,8 cm,pulverbeschichtet		x9
3	HorizontaleStrebe ∅3,8 cm,pulverbeschichtet		x9
4	Vertikale Strebe ∅ 4,8 cm,pulverbeschichtet		x8
5	Vertikale Strebe ∅ 4,8 cm,pulverbeschichtet		x8
6	Stützrohr für Vordach,unterer Teil		x3
7	Stützrohr für Vordach,oberer Teil		x3
8/A	Eckstück für horizontaleStreben		x2
9/A	Eckstück für vertikaleStreben		x4
10/B 4-Wege-Eckstück			x6
11/C Fuß-Platte			x8
12 Schraube für Fuß-Platte			x8
13	Befestigungsgummi mitBallende		x46
14 Spannschnur für Vordach			x3
15 Hering für Spannschnur			x3
16 Dach-Plane x1
17 Lange Seitenplane ohne Tür			x1
18 Lange Seitenplane mit Tür			x1
19 Vorder- und rückseitige Planen			x2

ZUSAMMENBAU

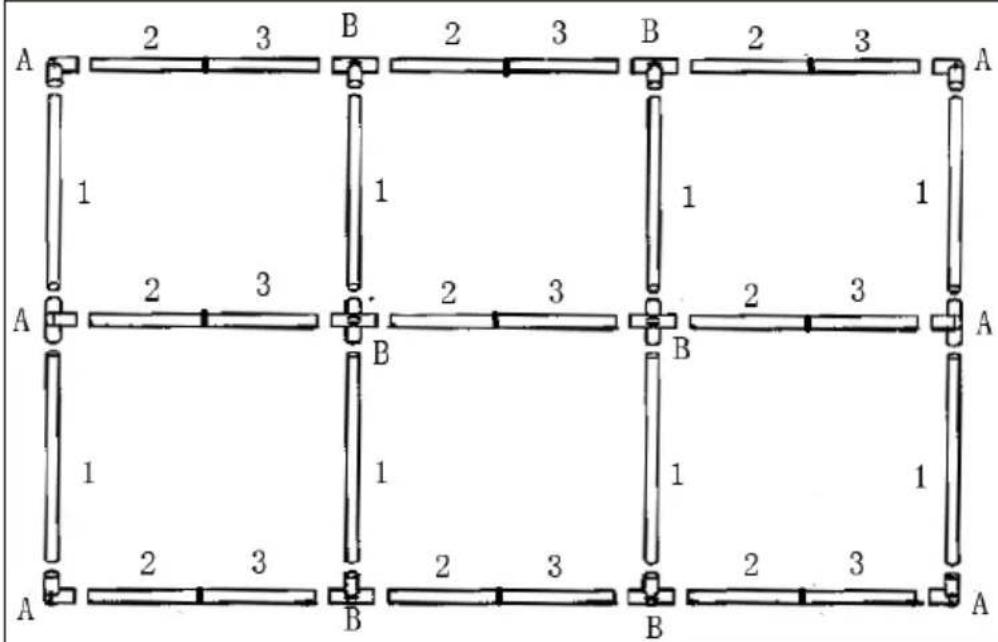

1

A 2 3 B 2 3 B 2 3 A 1 1 1 1 A 2 3 B 2 3 B 2 3 A 1 1 1 1 A 2 3 B 2 3 B 2 3 A

Ordnen Sie die Stangen 1, 2 und 3 zusammen mit den Eckstücken A und B auf dem Boden an, wie auf dem Bild dargestellt.
Verbinden Sie dann zunächst die Streben 2 und 3 miteinander und fixieren Sie die Verbindungen mit den Schrauben M8x50.

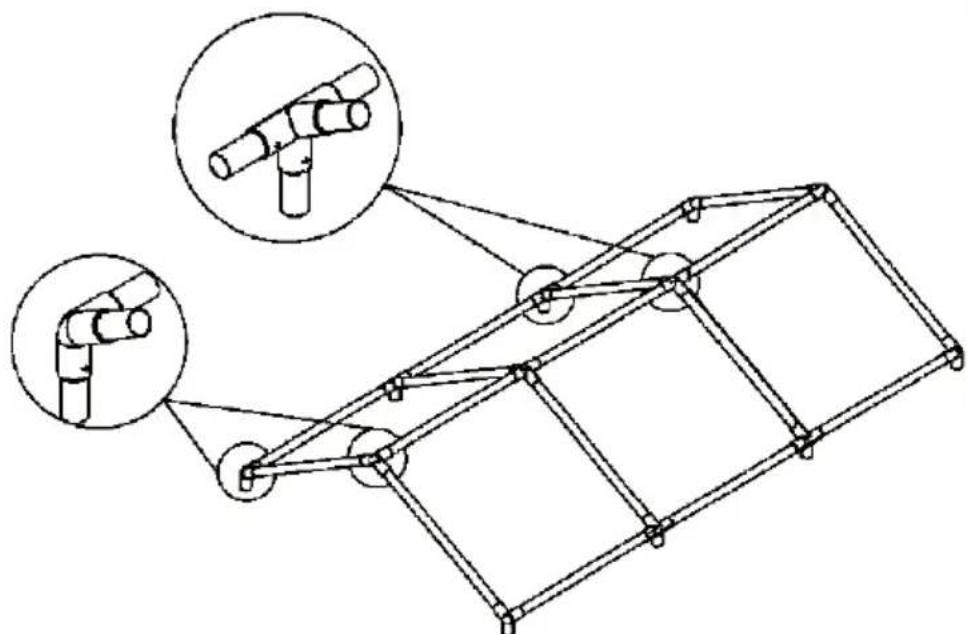

2

Die Streben haben federnde Knöpfe, die klickend in den Eckstücken einrasten, sobald die Strebe an ihrem Platz ist (siehe Abbildung).

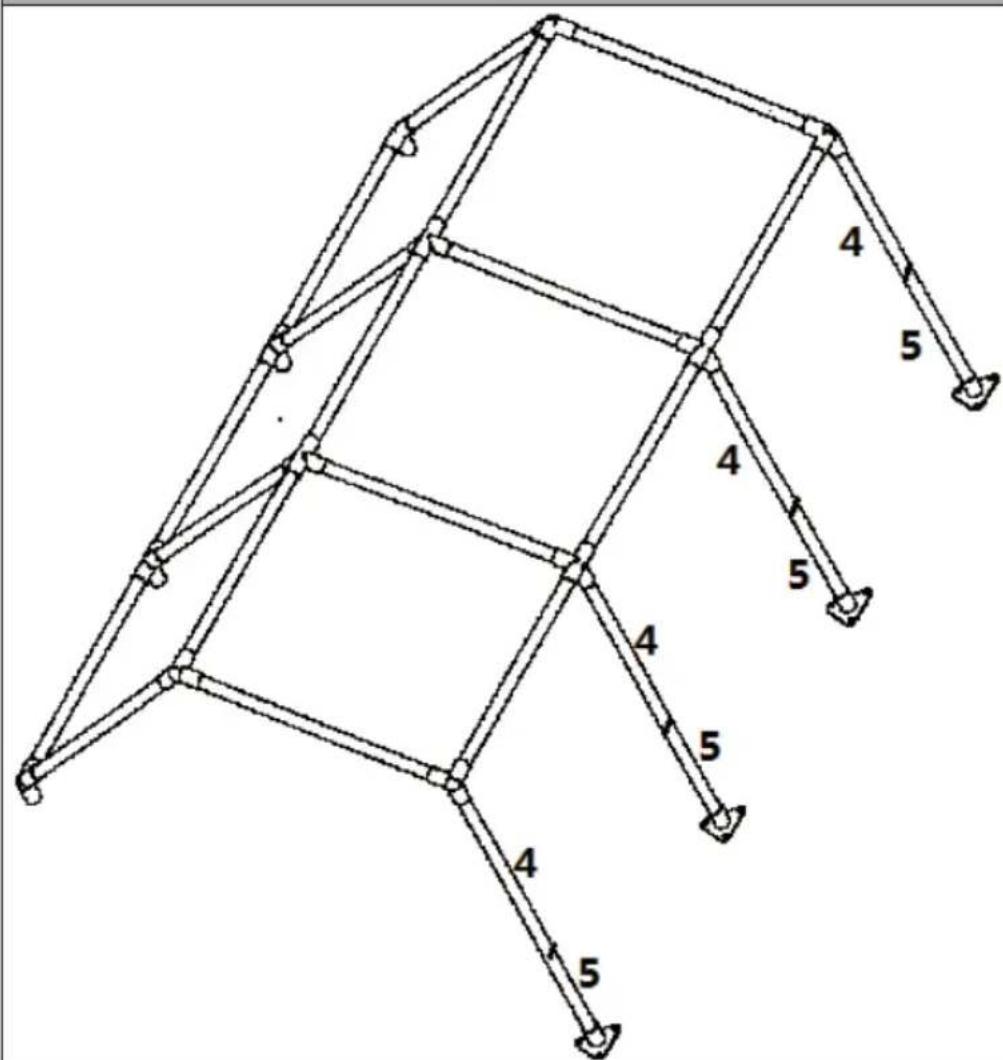

3

Stecken Sie die vertikalen Pfosten wie hier abgebildet zusammen. Stecken Sie die vertikalen Pfosten dann in die Eckstücke am künftigen Dach, sowie in die Fußplatten ein.
Verschrauben Sie die Pfosten mit den Schrauben M8x60.

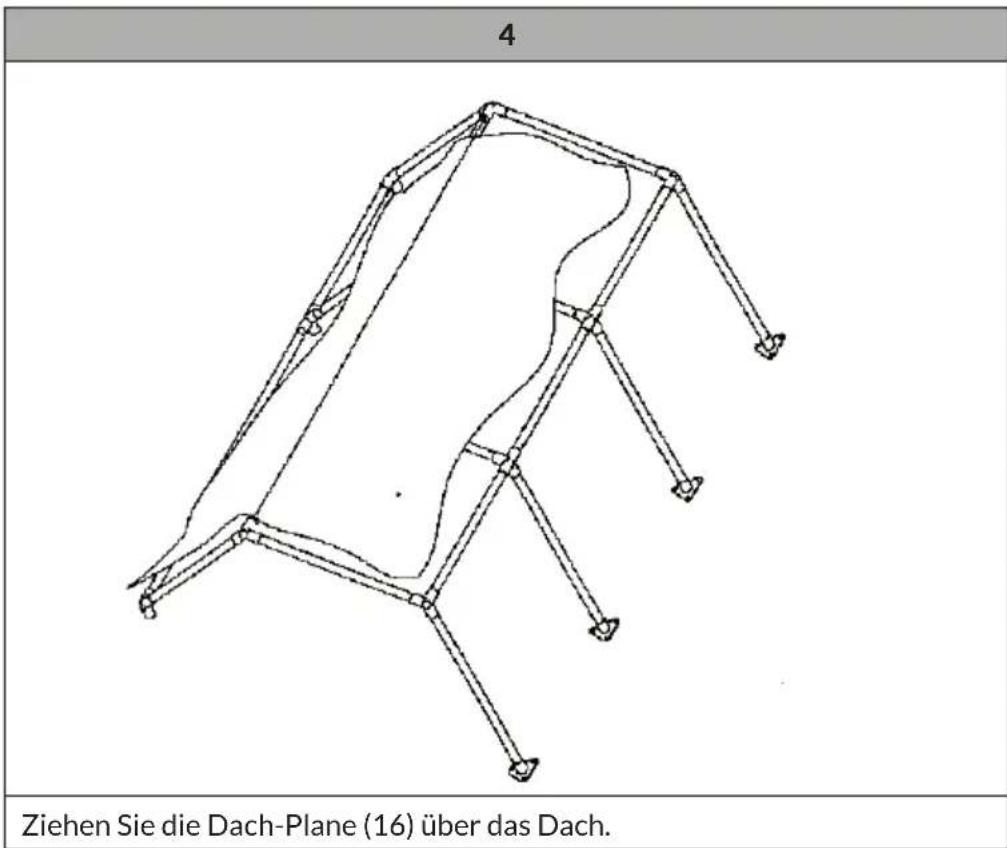

4 Ziehen Sie die Dach-Plane (16) über das Dach.

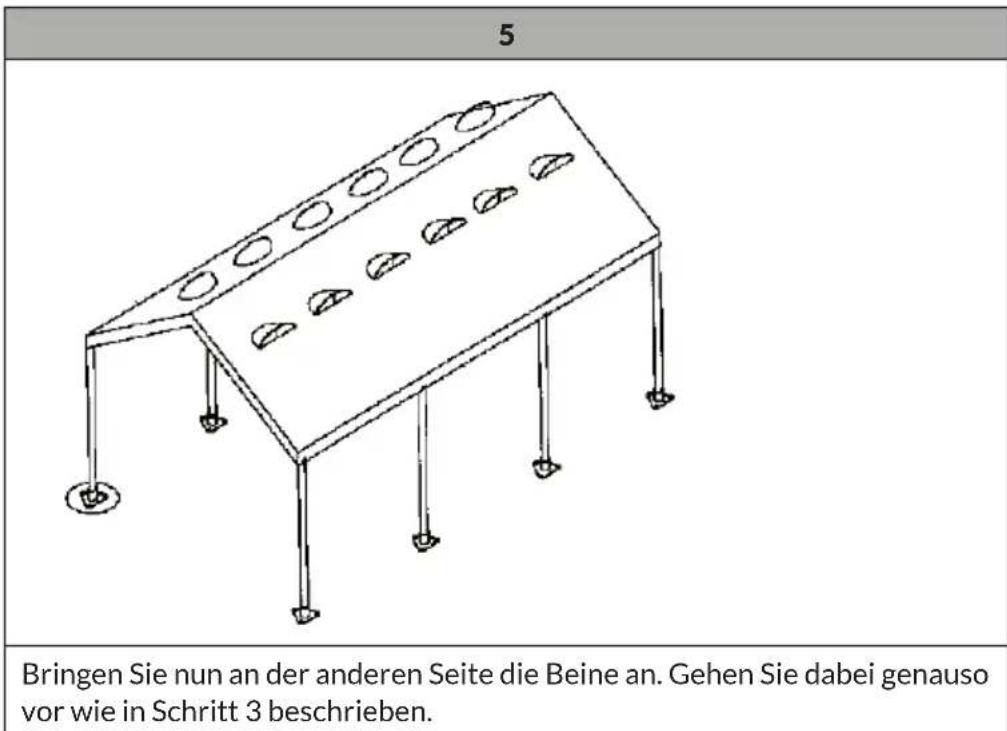

5 Bringen Sie nun an der anderen Seite die Beine an. Gehen Sie dabei genauso vor wie in Schritt 3 beschrieben.

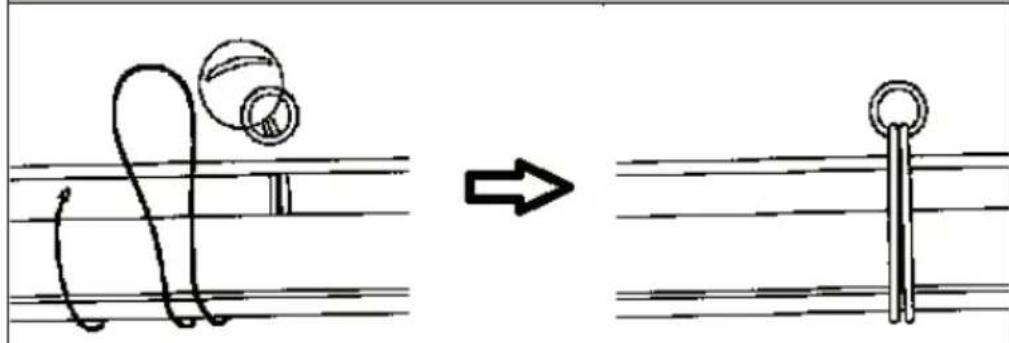

6

Befestigen Sie die Plane am Rahmen, indem Sie aus den Befestigungsgummis (13) Schlaufen formen

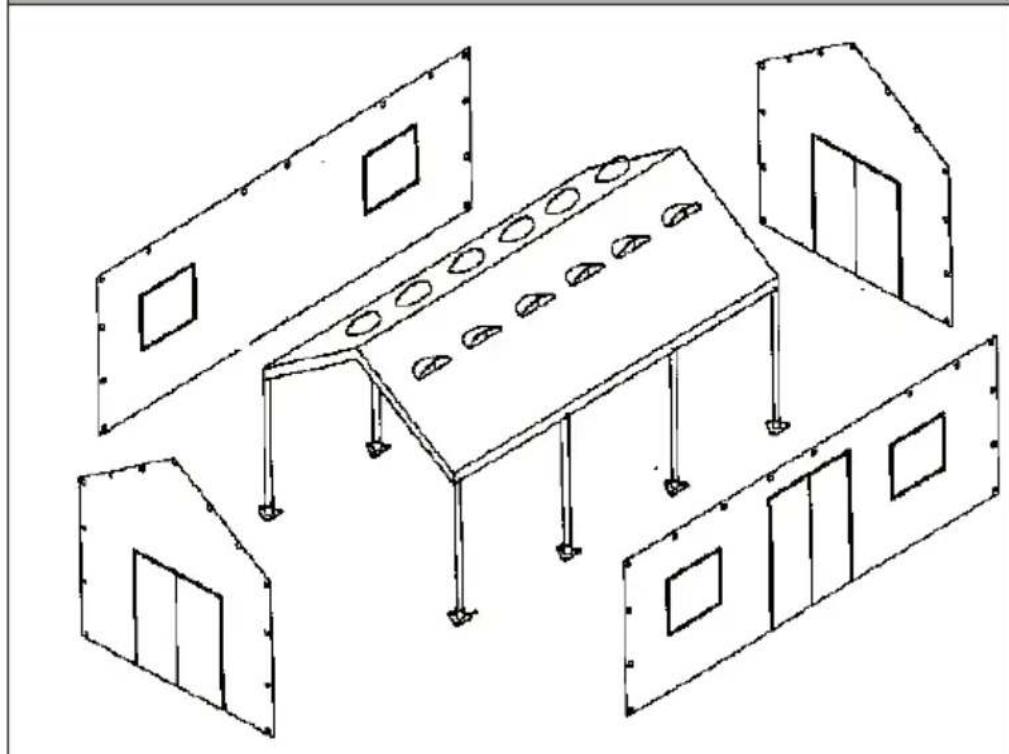

7

Bringen Sie die Seitenteile mit den Befestigungsgummis am Gerüst an.

Das Seitendach aufrichten

An der Unterseite der lange Seitenplane ohne Tür (17) befi nden sich drei Ösen. Stecken Sie die drei Stützrohre (6 und 7) für das Vordach zusammen und stecken Sie den oberen Zapfen durch je eine der Ösen. Führen Sie nun die Spannschnur für das Vordach über jene Ösen und vertauen Sie es mit den Heringen im Boden, um die Längswand als Dach zu nutzen und zu stabilisieren.
