MANUALE UTENTE Lofty Palace Blumfeldt
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
| 1 | Asta di inclinazione ∅ 3,8 cm, rivestita a polveri |  | x8 |
| 2 | Trave orizzontale ∅ 3,8 cm, rivestita a polveri |  | x9 |
| 3 | Trave orizzontale ∅ 3,8 cm, rivestita a polveri |  | x9 |
| 4 | Trave verticale ∅ 4,8 cm, rivestita a polveri |  | x8 |
| 5 | Trave verticale ∅ 4,8 cm, rivestita a polveri |  | x8 |
| 6 | Tubo di supporto per la tettoia, componente inferiore |  | x3 |
| 7 | Tubo di supporto per la tettoia, componente superiore |  | x3 |
| 8 A | Angolare per le travi orizzontali |  | x2 |
| 9/A | Angolare per le travi verticali |  | x4 |
| 10/B | Angolare a 4 vie |  | x6 |
| 11/C | Basamento |  | x8 |
| 12 | Vite per il basamento |  | x8 |
| 13 | Elastico di fissaggio con estremità sferica |  | x46 |
| 14 | Cavo per mettere in tensione la tettoia |  | x3 |
| 15 | Picchetto per il cavo per mettere in tensione la tettoia |  | x3 |
| 16 Teli per il tetto x1 |  | |
| 17 Teli laterali lunghi senza porta |  | x1 |
| 18 Teli laterali lunghi con porta |  | x1 |
| 19 Teli per i lati anteriore e posteriore |  | x2 |
MONTAGGIO
1

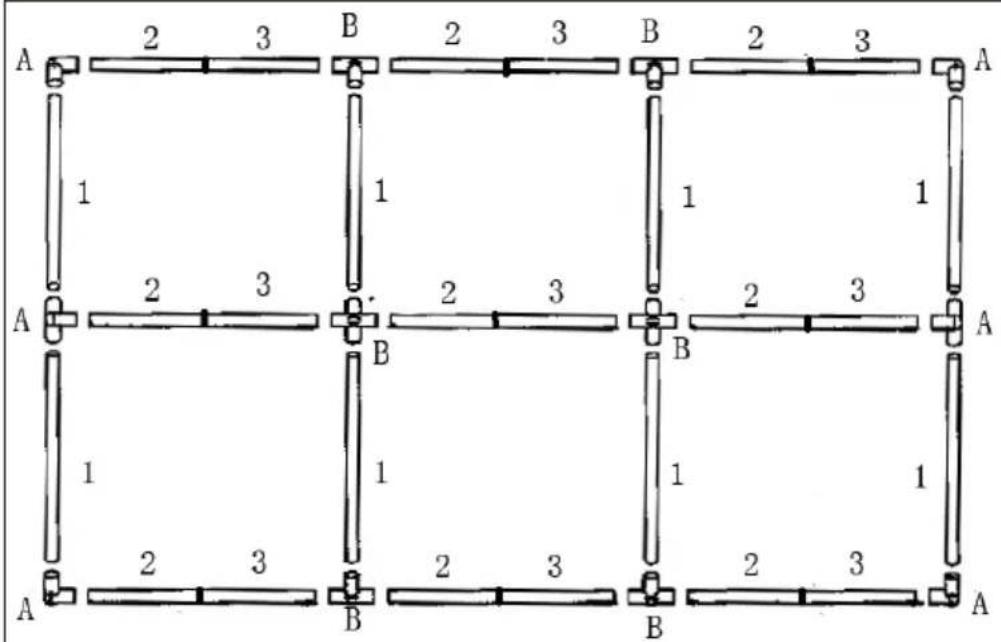

Mettere in terra le sbarre 1, 2 e 3 con gli angolari A e B come mostrato in immagine.
Collegare tra loro le travi 2 e 3 e fi ssare i collegamenti con le viti M8x50.
2

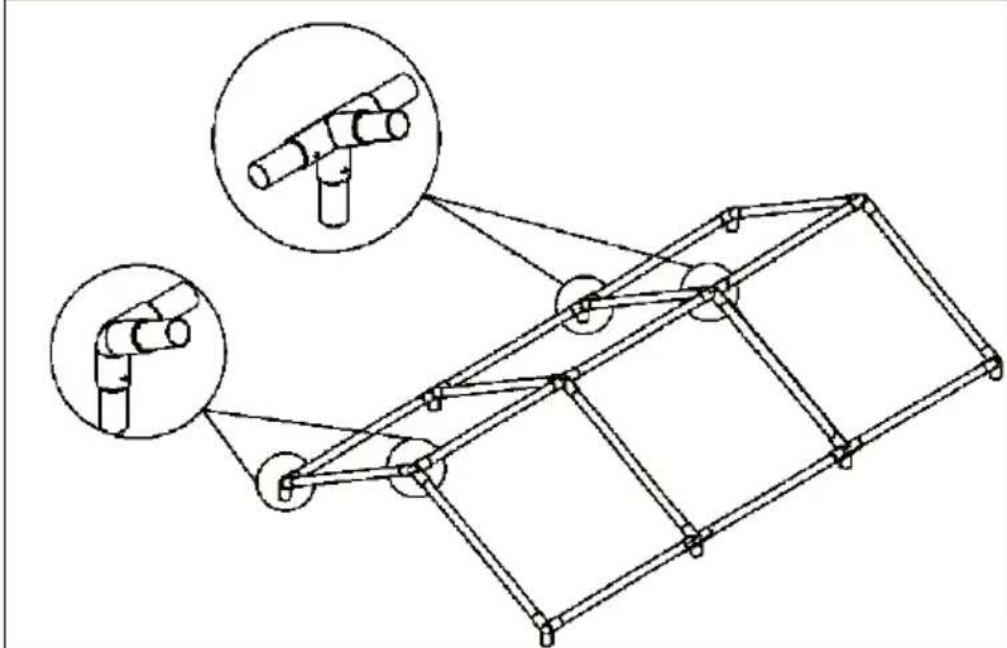

Quando sono posizionate correttamente, le travi hanno dei tasti a molla che si incastrano negli angolari (v. immagine).


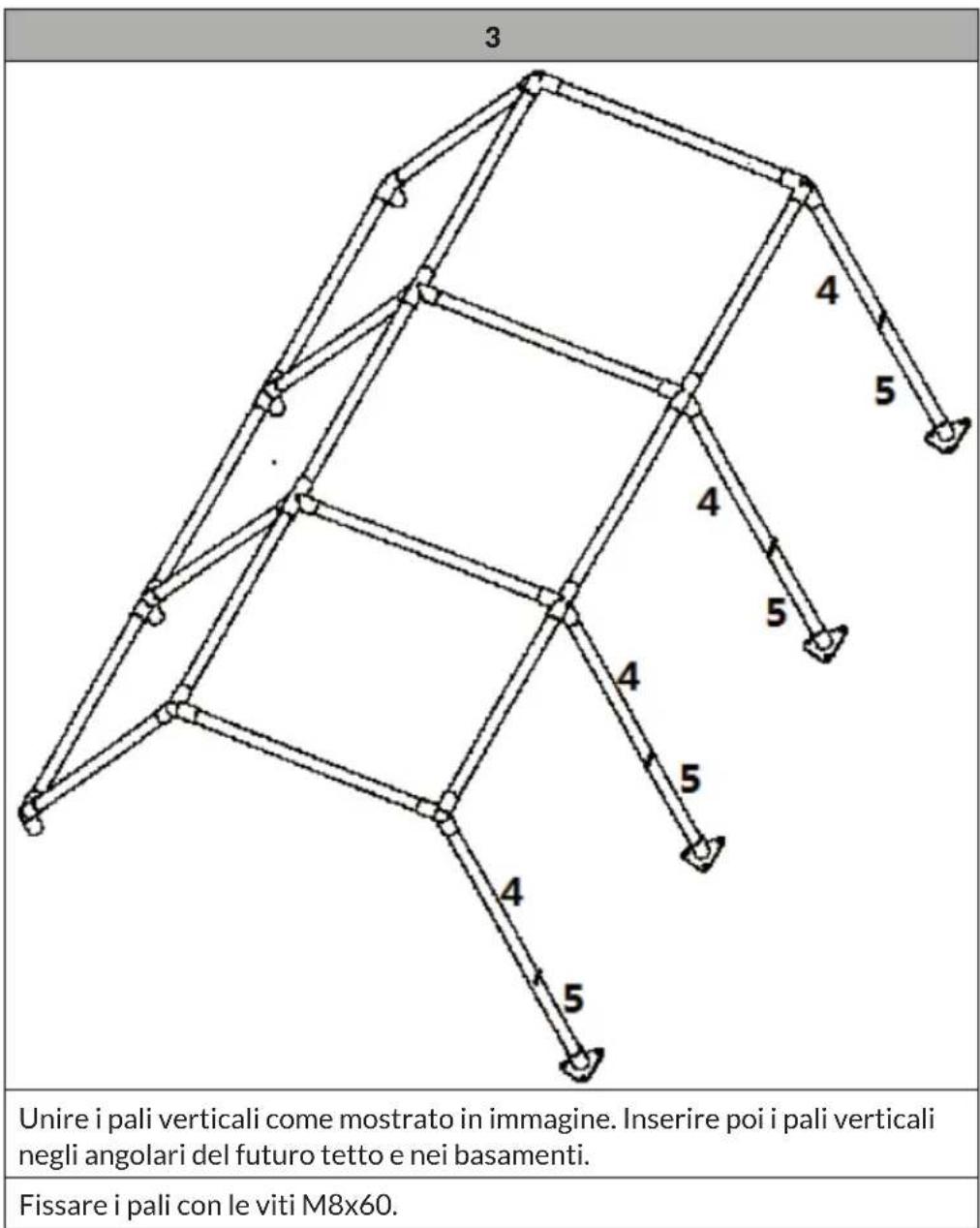

3 Unire i pali verticali come mostrato in immagine. Inserire poi i pali verticali negli angolari del futuro tetto e nei basamenti. Fissare i pali con le viti M8x60.


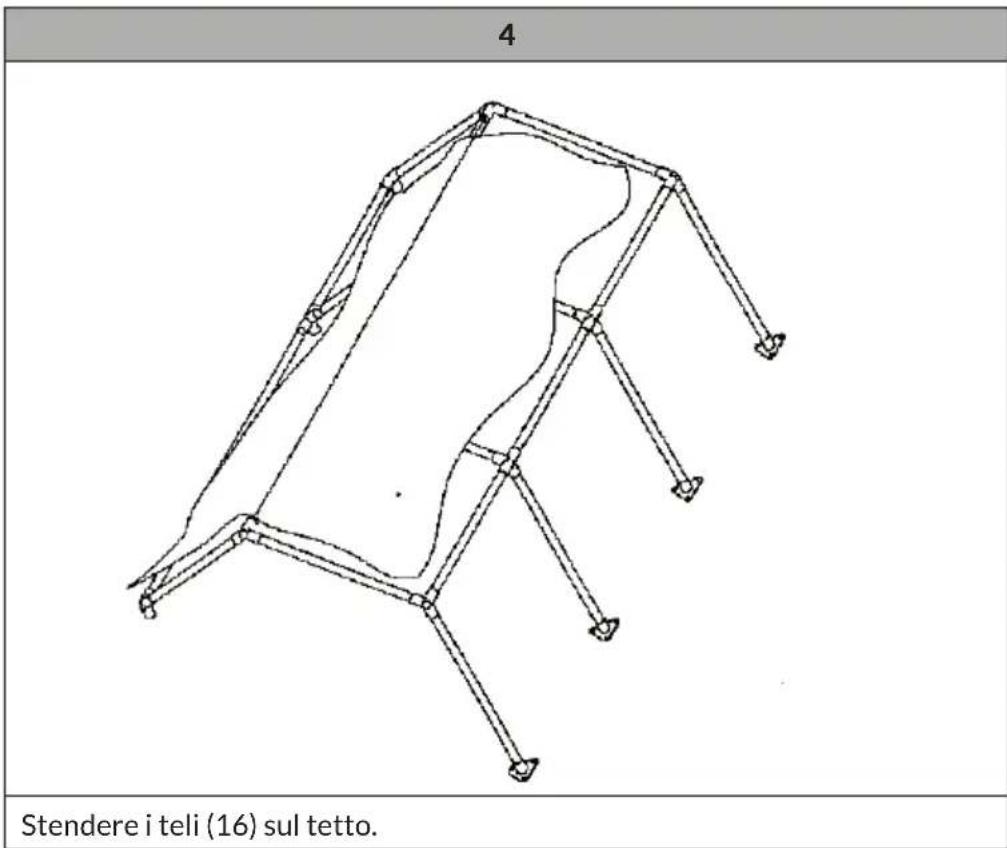

4 Stendere i teli (16) sul tetto.


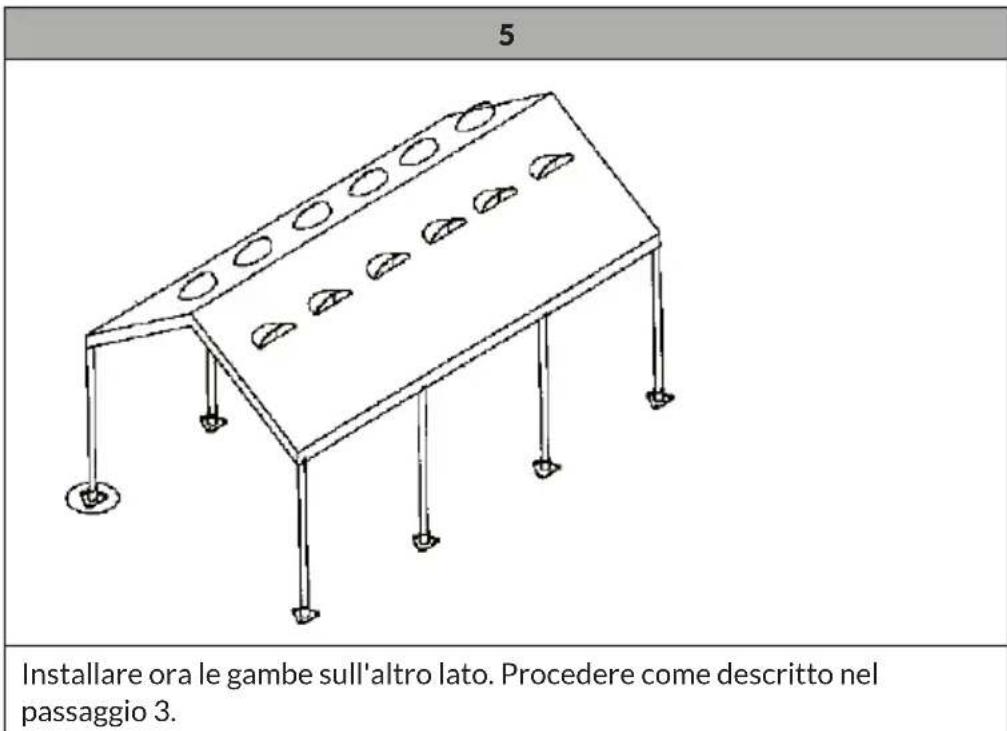

5 Installare ora le gambe sull'altro lato. Procedere come descritto nel passaggio 3.


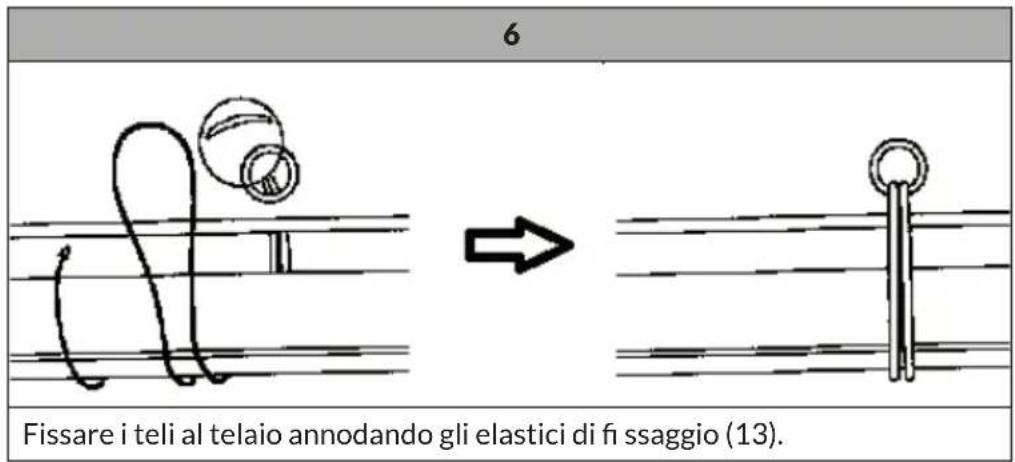

6 Fissare i teli al telaio annodando gli elastici di fi ssaggio (13).


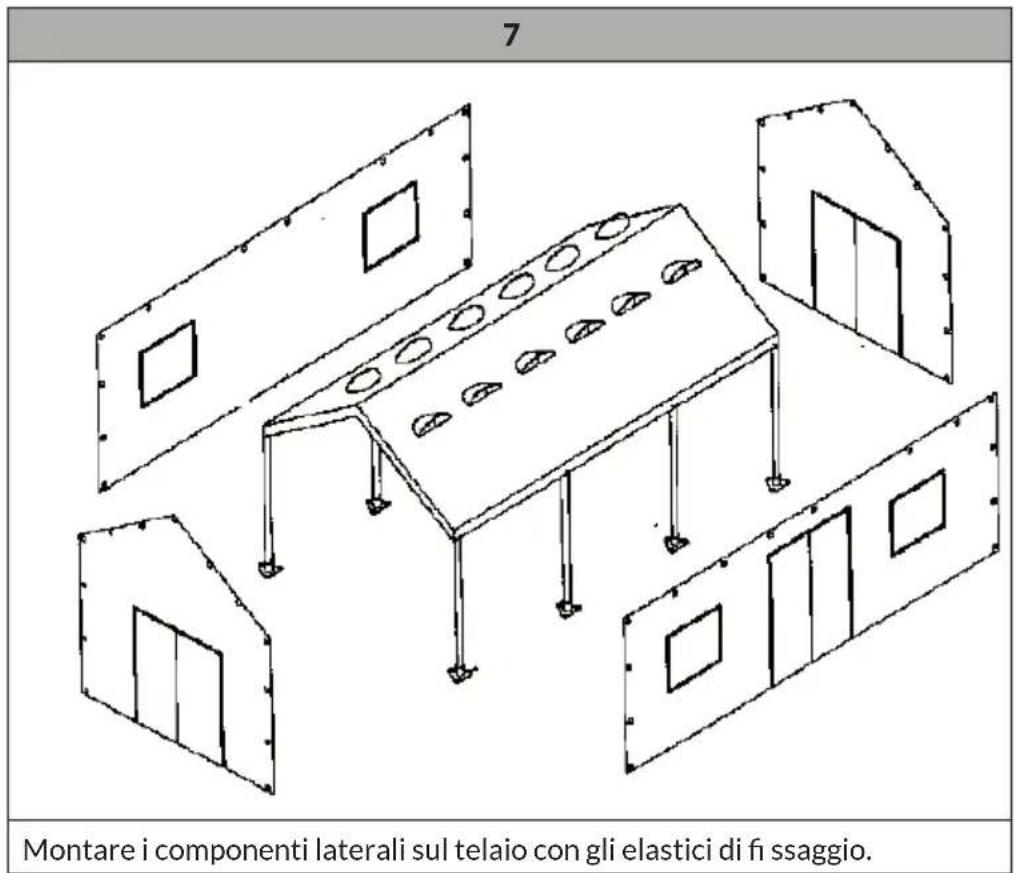

7 Montare i componenti laterali sul telaio con gli elastici di fi ssaggio.Posizionare il tetto laterale
Sul lato inferiore del telo laterale lungo senza porta (17) ci sono tre occhielli. Unire i tre tubi di supporto (6 e 7) per la tettoia e inserire ogni perno superiore in uno degli occhielli. Far passare ora il cavo per mettere in tensione la tettoia sopra ognuno degli occhielli e fi ssarlo al suolo con il picchetto, in modo da poter utilizzare la parete lunga come tettoia e renderla stabile.
