MANUAL DE USUARIO 31‑140 DELTA

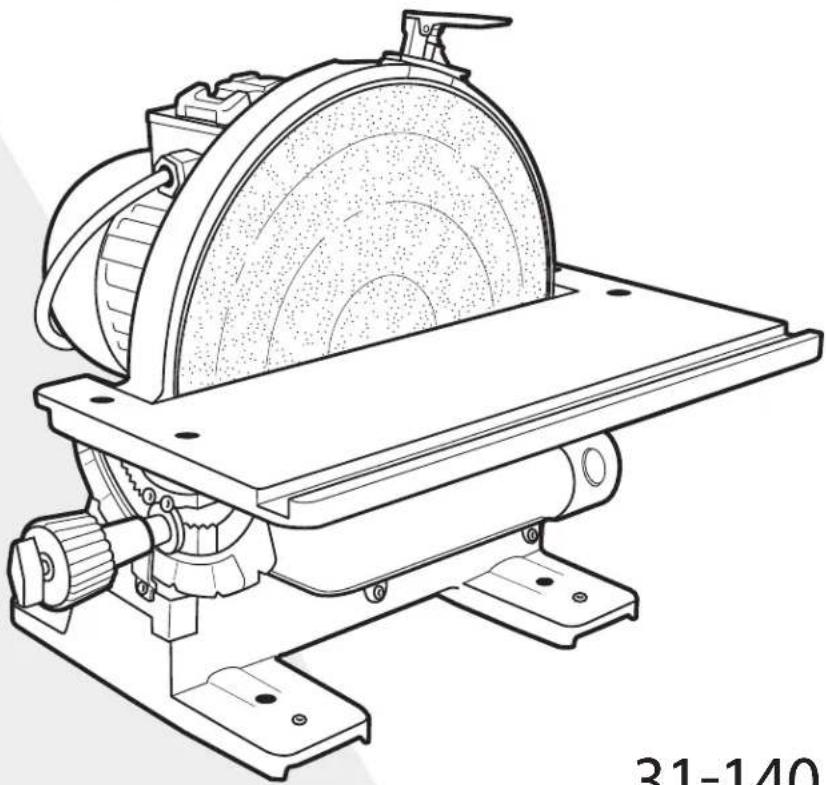

Lijadora de disco de 30,50 cm con recolector de polvo integrado

Français (14)

Español (27)

www.DeltaMachinery.com

OperatingInstructionsandPartsManual Manuel d'utilisation Manual de instrucciones

INSTRUCTIVODEOPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.

ADVERTENCIA: LÉASEESTEINSTRUCTIVO ANTES DE USAR EL PRODUCTO.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

LEA Y COMPRENDA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN ANTES DE USAR ESTE EQUIPO. No cumplir con todas las

instrucciones enumeradas a continuación puede causar una descarga eléctrica, incendios y/o lesiones personales graves o daños a la propiedad.

Trabajar con madera puede ser peligroso si no se observan procedimientos de operación seguros y adecuados. Tal como sucede con toda maquinaria, existen determinados peligros asociados con la operación del producto. Utilizar esta máquina con respeto y cautela disminuirá considerablemente la posibilidad de lesiones personales. Sin embargo, no observar o ignorar las precauciones normales de seguridad podría causarle lesiones personales al operador. El equipo de seguridad, como los protectores, las varillas para empujar, los sujetadores, las tablas con canto biselado, las gafas protectoras, las máscaras para polvo y la protección auditiva pueden evitar el riesgo de lesionarse. Sin embargo, incluso el mejor protector no compensará la falta de sentido común, el descuido ni la distracción. Siempre aplique el sentido común y actúe con cautela en el taller. Si un procedimiento parece peligroso, no lo intente. Busque un procedimiento alternativo que parezca más seguro. RECUERDE: Su seguridad personal es su responsabilidad. Para obtener información adicional, visite nuestro sitio web en www.DeltaMachinery.com.

Esta máquina fue diseñada para determinadas aplicaciones únicamente. DELTA® Power Equipment Corporation

ADVERTENCIA:

recomienda encarecidamente que esta máquina no sea modificada ni utilizada para un uso que no sea para el cual fue diseñada. Si tiene alguna pregunta relacionada con un uso en particular, NO

utilice la máquina antes de haber contactado a DELTA® para determinar si puede o debe ser usada en el producto.

Si tiene alguna pregunta relacionada con su uso, NO utilice el producto hasta que haya escrito a DELTA® Power Equipment Corporation y que le hayamos dado el asesoramiento adecuado. Comuníquese con nosotros por Internet en www.DeltaMachinery.com o por correo postal a Technical Service Manager, DELTA® Power Equipment Corporation, 2651 New Cut Road, Spartanburg, SC 29303.

• La información relacionada con la operación segura y adecuada de esta herramienta está disponible en las siguientes fuentes:
  • Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2851 o en Internet en www.powertoolinstitute.com
  • National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201
• American National Standards Institute, 25 West 43rd Street, 4 floor, New York, NY 10036 www.ansi.org - ANSI 01.1 Requisitos de seguridad para máquinas que trabajan con madera
• Reglamentaciones del Departamento del Trabajo de EE. UU.: www.osha.gov

NORMAS DE SEGURIDAD: DEFINICIONES

Este manual contiene información que es importante que usted conozca y comprenda. Esta información está relacionada con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS CON EL EQUIPO. Para ayudarle a reconocer esta información, utilizamos los símbolos que figuran a continuación. Lea este manual y preste atención a estas secciones.

PELIGRO:

Indica una situación peligrosa inminente que, de no evitarse, causará la muerte o lesiones graves.

ADVERTENCIA:

Indica una situación potencialmente peligrosa que, de no evitarse, podría causar la muerte o lesiones graves.

PRECAUCIÓN:

Indica una situación potencialmente peligrosa que, de no evitarse, puede causar lesiones menores o moderadas.

PRECAUCIÓN:

Usado sin el símbolo de alerta de seguridad indica una situación potencialmente peligrosa que, de no evitarse, puede causar daños a la propiedad.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA:

OBSERVAR ESTAS REGLAS DE SEGURIDAD PUEDE OCASIONAR LESIONES PERSONALES GRAVES.

• POR SU PROPIA SEGURIDAD, LEA Y COMPRENDA EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR LA UNIDAD. Conozca los usos y las limitaciones de la unidad, así como los peligros específicos propios de la misma.
• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y los bancos desordenados pueden provocar accidentes.
• NO USE EN ENTORNOS PELIGROSOS. No use esta unidad en lugares húmedos o mojados, ni la exponga a la lluvia. Mantenga el área de trabajo bien iluminada.
• MANTENGA ALEJADOS A LOS NIÑOS Y VISITANTES. Todos los niños y visitantes deben mantenerse a una distancia prudente del área de trabajo.
• DESCONECTE LA UNIDAD antes de efectuarle tareas de mantenimiento.
• CONTROLE LAS PIEZAS DAÑADAS. Antes de seguir usando la unidad, repare o reemplace de forma adecuada cualquier pieza que esté dañada.

ADVERTENCIA:

NO OBSERVAR ESTAS REGLAS DE SEGURIDAD PUEDE OCASIONAR LESIONES GRAVES.

1. Lea y comprenda los carteles de advertencia de la máquina y de este manual. No cumplir con todas estas advertencias puede causar lesiones graves.
2. Reemplace las etiquetas de advertencia si se tornan borrosas o se desprenden.
3. Esta lijadora de disco ha sido diseñada para su uso por parte de personal debidamente entrenado y con la experiencia requerida únicamente. Si no está familiarizado con el funcionamiento seguro y adecuado de una lijadora de bordes, no la utilice hasta haber recibido la capacitación adecuada y el conocimiento correspondiente.
4. No utilice esta máquina para otra cosa que no sea su uso previsto. Si se utiliza para otros propósitos, DELTA® Power Equipment Company, Inc. se exime de cualquier garantía real o implícita y se mantiene indemne ante cualquier lesión que pueda derivarse de dicho uso.
5. Siempre use lentes de seguridad/protectores de rostro aprobados mientras utiliza esta lijadora de disco.
6. Antes de operar esta lijadora, sáquese corbatas, anillos, relojes y cualquier otra alhaja, y arremánguese más arriba del codo. Quítese toda la ropa suelta y sujétese el cabello largo. Se recomienda el uso de calzado y franjas de piso antideslizantes. No use guantes.
7. Use protectores auditivos (tapones u orejeras) durante períodos de operación extensos.
8. Parte del polvo creado por el lijado, el aserrado, el amolado, el barrenado y otras actividades de construcción contiene productos químicos que se sabe que causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de estos productos químicos son
9. plomo de pinturas a base de plomo;
10. sílice cristalina de ladrillos, cemento y otros productos de albañilería;
11. arsénico y cromo de madera tratada químicamente.

Su riesgo de exposición varía dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir su exposición a estos productos químicos, trabaje en un área bien ventilada y trabaje con equipos de seguridad aprobados, como máscaras faciales y para polvo que estén específicamente diseñadas para no dejar pasar las partículas microscópicas.

1. No opere esta máquina cuando esté cansado o bajo los efectos de drogas, alcohol o cualquier medicamento.
2. Asegúrese de que el interruptor esté en la posición OFF (APAGADO) antes de conectar la máquina a una fuente de alimentación.
3. Asegúrese de que la máquina esté conectada a tierra de forma adecuada.
4. Desenchufe la máquina de la fuente de alimentación para realizar todos los ajustes y el mantenimiento de la misma.
5. Cree el hábito de verificar que todos los equipos adicionales, como llaves de ajuste, llaves, descartes, material y paños de limpieza, se alejen de la máquina antes de encenderla.
6. Mantenga los protectores de seguridad en su lugar en todo momento cuando la máquina esté en uso. Si se quitan por razones de mantenimiento, aplique extrema precaución y vuelva a colocar los protectores inmediatamente cuando se complete el mantenimiento.
7. Asegúrese de que la lijadora esté firmemente sujeta antes de proceder a su uso.
8. Examine las piezas dañadas. Antes de seguir utilizando la máquina, debe examinarse cuidadosamente si el protector u otra pieza están dañados, para determinar que funcionarán adecuadamente y desempeñarán su función prevista. Examine la alineación de las piezas móviles, la unión de las piezas móviles, si hay piezas rotas, el montaje y cualquier otra condición que pueda afectar su funcionamiento. Los protectores o las otras piezas

que estén dañados deben repararse o reemplazarse adecuadamente.

1. Provea un espacio adecuado alrededor del área de trabajo e iluminación superior antirreflejo.
2. Mantenga el piso alrededor de la máquina limpio y libre de descartes de material, aceite y grasa.
3. Mantenga a los visitantes a una distancia prudente del área de trabajo. Mantenga alejados a los niños.
4. Haga su taller a prueba de niños, mediante candados, interruptores generales o sacando las llaves de encendido.
5. Preste absoluta atención a su trabajo. Mirar alrededor, mantener una conversación y hacer "payasadas" son acciones negligentes que pueden ocasionar lesiones graves.
6. Mantenga una postura equilibrada en todo momento para evitar caerse o recostarse contra el disco abrasivo u otras partes en movimiento. No se extralimite o use fuerza en exceso para realizar cualquier operación con la máquina.
7. Utilice la herramienta correcta, a la velocidad y tasa de alimentación adecuadas. No fuerce una herramienta o acoplamiento para que realicen un trabajo para el cual no fueron diseñados. La herramienta adecuada realizará mejor el trabajo y de manera más segura.
8. Utilice los accesorios recomendados; los accesorios incorrectos podrían ser peligrosos.

9. Realice el mantenimiento de la maquinaria con cuidado. Siga las instrucciones para lubricar y cambiar los accesorios.

10. Apague la máquina antes de limpiarla. Utilice un cepillo o aire comprimido para quitar el polvo o la suciedad; no utilice las manos.

11. No se pare sobre la máquina. Si la máquina se vuelca, podrían ocurrir lesiones graves.
12. Nunca deje la máquina funcionando sin supervisión. Apáguela y no deje la máquina hasta que se haya detenido completamente.
13. Sujete el material con firmeza en todo momento.
14. No utilice esta lijadora para otra cosa que no sea su uso previsto. Si se utiliza para otros propósitos, DELTA° Power Equipment Company, Inc. se exime de cualquier garantía real o implícita y se mantiene indemne ante cualquier lesión o daño que pueda derivarse de dicho uso.

Familiarícese con las siguientes advertencias de seguridad que se usan en este manual:

PRECAUCIÓN:

Significa que si no se le presta atención a las precauciones, existe el riesgo de lesiones menores y/o daño posible a la máquina.

ADVERTENCIA:

Significa que si no se le presta atención a las precauciones, existe el riesgo de lesiones graves, incluso de muerte.

CONEXIONES DE ALIMENTACIÓN

Se debe utilizar un circuito eléctrico por separado para sus máquinas. Este circuito no debe ser inferior a un cable calibre 12 y debe estar protegido con un fusible con retardo de tiempo de 20 amperes. Si se utiliza un alargador eléctrico, use únicamente alargadores eléctricos trifilares con enchufes del tipo que tienen 3 clavijas con conexión a tierra y un tomacorriente equivalente que acepte el enchufe de la máquina. Antes de conectar la máquina a la línea de alimentación, cerciórese de que el interruptor esté en la posición "OFF" (APAGADO) y verifique que la corriente eléctrica sea de las mismas características que se indican en la máquina. Todas las conexiones a la línea deben hacer buen contacto. Hacerla funcionar en baja tensión dañará la máquina..

▲PELIGRO: NO EXPONGA LA MÁQUINA A LA LLUVIA NI LA OPERE EN LUGARES HÚMEDOS

ESPECIFICACIONES DEL MOTOR

El sistema de cables de su máquina ha sido configurado para 115 voltios, 60 HZ CA. Antes de conectar la máquina a la fuente de suministro de energía, asegúrese de que el interruptor esté en la posición apagada ["OFF"].

INSTRUCCIONES DE CONEXIÓN A TIERRA

▲PELIGRO: ESTA MÁQUINA DEBE ESTAR CONECTADA A TIERRA MIENTRAS ESTÉ EN USO PARA PROTEGER AL OPERADOR DE UNA DESCARGA ELÉCTRICA..

1. Todas las máquinas conectadas con cables y con conexión a tierra:

En caso de mal funcionamiento o avería, la conexión a tierra proporciona un pasaje de menor resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Esta máquina está equipada con un cable eléctrico, que tiene un conductor que conecta el equipo a tierra y un enchufe de conexión a tierra. El enchufe debe estar enchufado en un tomacorriente equivalente, que esté instalado y conectado a tierra correctamente, según todos los códigos y ordenanzas locales.

No modifique el enchufe suministrado; si no calza en el tomacorriente, haga instalar el tomacorriente adecuado por un electricista certificado.

Conectar incorrectamente el conductor que conecta el equipo a tierra puede provocar riesgo de descarga eléctrica. El conductor con aislamiento que tiene una superficie exterior verde con o sin rayas amarillas es el conductor que conecta el equipo a tierra. Si es necesario reparar o reemplazar el cable eléctrico o el enchufe, no conecte el conductor que conecta el equipo a tierra a una terminal activa.

Consulte con un electricista certificado o con el personal de servicio de mantenimiento si no comprende completamente las instrucciones de conexión a tierra o si tiene dudas sobre si la máquina está conectada a tierra adecuadamente.

Utilice únicamente alargadores eléctricos trifilares con enchufes del tipo que tienen tres clavijas y un tomacorriente equivalente de 3 conductores que acepten el enchufe de la máquina, como se muestra en la figura A.

Repare o reemplace inmediatamente el cable que esté dañado o deteriorado.

EN TODOS LOS CASOS, ASEGÚRESE DE QUE EL TOMACORRIENTE EN CUESTIÓN ESTÉ CONECTADO A ▲PELIGRO: TIERRA CORRECTAMENTE. SI NO ESTÁ SEGURO, HAGA QUE UN ELECTRICISTA certificado VERIFIQUE EL TOMACORRIENTE.

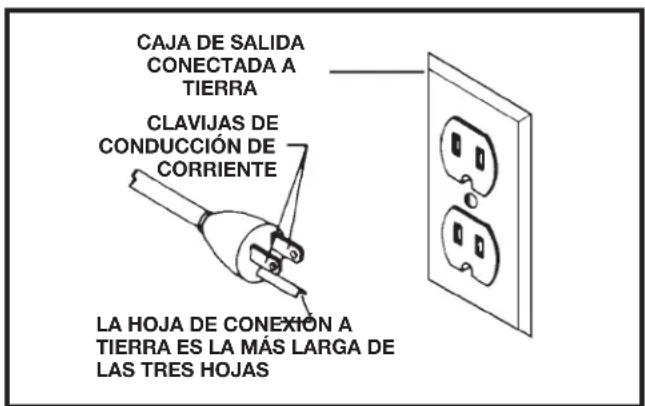

CAJA DE SALIDA CONECTADA A TIERRA CLAVIJAS DE CONDUCCIÓN DE CORRIENTE LA HOJA DE CONEXIÓN A TIERRA ES LA MÁS LARGA DE LAS TRES HOJAS

FIG. A FIG. B

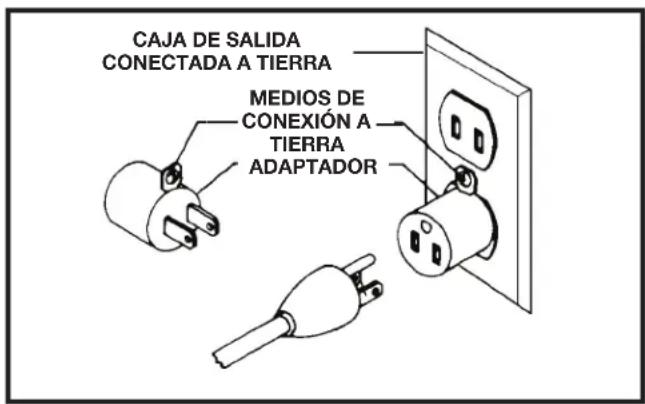

CAJA DE SALIDA CONECTADA A TIERRA MEDIOS DE CONEXIÓN A TIERRA ADAPTADOR

ALARGADORES ELÉCTRICOS

PRECAUCIÓN:

Utilice los alargadores eléctricos adecuados. Cerciórese de que los alargadores eléctricos estén en buenas condiciones y de que sean del tipo de alargadores eléctricos con 3 cables que tienen un enchufe con conexión a tierra con 3 clavijas y un tomacorriente equivalente que acepte el enchufe de la máquina. Cuando utilice un alargador eléctrico, asegúrese de que sea lo suficientemente resistente para soportar la corriente de la máquina. Un cable inferior causará una disminución en el voltaje de la línea, lo cual genera pérdida de potencia y recalentamiento. La tabla muestra el calibre correcto que se debe usar dependiendo del largo del cable. Si tiene dudas, utilice el siguiente calibre más resistente. Cuanto menor es el número del calibre, más resistente es el cable.

ALARGADOR ELÉCTRICO DE CALIBRE MÍNIMOTAMAÑOS RECOMENDADOS PARA UTILIZAR CON MÁQUINAS ELÉCTRICAS FIJAS
Amperaje Voltios		Largo total del cable en metros	Calibre del alargador eléctrico
0-6	120	hasta 7.6	18 AWG
0-6	120	25-50	16 AWG
0-6	120	50-100	16 AWG
0-6	120	100-150	14 AWG
6-10	120	hasta 7.6	18 AWG
6-10	120	25-50	16 AWG
6-10	120	50-100	14 AWG
6-10	120	100-150	12 AWG
10-12	120	hasta 7.6	16 AWG
10-12	120	25-50	16 AWG
10-12	120	50-100	14 AWG
10-12	120	100-150	12 AWG
12-16	120	hasta 7.6	14 AWG
12-16	120	25-50	12 AWG
12-16	120	NO SE RECOMIENDA UNA LONGITUD MAYOR A 15.2 METROS

FIG. D

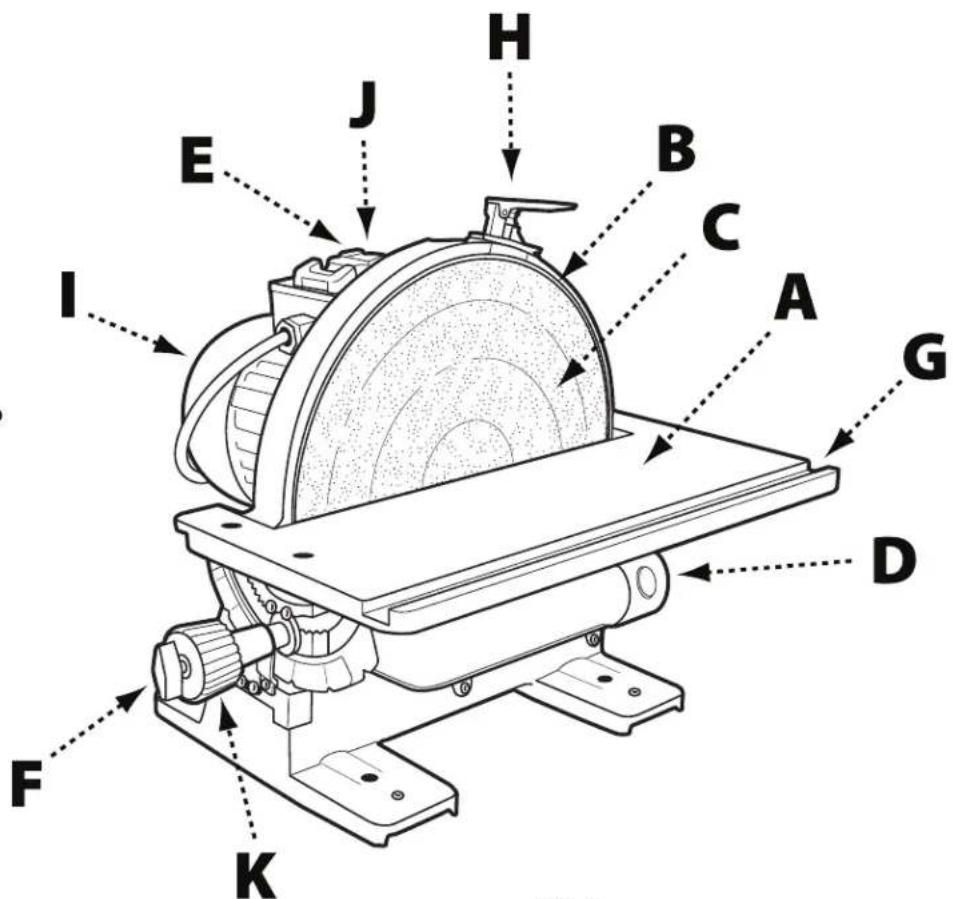

CARACTERÍSTICAS Y COMPONENTES CLAVE

A. Mesa inclinable de hierro forjado
B. Placa para el disco
C. Disco abrasivo
D. Abertura de salida de polvo de 5,70 cm
E. Interruptor
F. Tuerca mariposa de bloqueo de mesa
G. Ranura de guía de inglete
H. Freno del disco
I. Motor de 12 HP, 120V
J. Llave de seguridad
K. Perilla de ajuste de inclinación de mesa

DESCRIPCIÓN FUNCIONAL

La lijadora de disco de 30,50 centímetros DELTA está diseñada para lijar y lustrar superficies planas o biseladas sobre materiales plásticos o de madera.

ESPECIFICACIONES DEL PRODUCTO

Velocidad: 1725 RPM
Diámetro del disco: 30,50 cm
Inclinación de la mesa: +45° a -45°
Altura: 38 cm
Ancho: 43,80 cm
Peso de envío: 36,74 Kg.
Motor: 12 HP, 120 V, Monofásico, 60 HZ
Tamaño de la mesa: 43,80 cm x 15,8 cm
Salida de recolección de polvo: 5,70 cm
Ranura de guía de inglete: 0,95 cm x 1,90 cm
Largo:	45 cm
Peso:	32,50 Kg.

DESEMBALAJE

ADVERTENCIA:

La máquina es pesada, ¡tenga cuidado cuando la extraiga del contenedor de envío! ¡No realizar esto podría causar lesiones graves y/o daño a la lijadora y/o propiedad!

Su lijadora de disco de 30,50 cm DELTA ^® viene embalada en un contenedor único. Utilice una correa de seguridad para evitar que la máquina se de vuelta cuando la levante. Compruebe la caja de envío y la máquina en búsqueda de daños antes de proceder a su desembalaje.

Abra el contenedor de envío. Retire cuidadosamente los materiales de embalaje, las piezas y la máquina de la caja de envío. Siempre compruebe y retire los materiales de protección para el envío alrededor de motores y piezas móviles. Despliegue todas las piezas sobre una superficie de trabajo limpia y compruebe que estén todas las piezas y en buenas condiciones:

DESCRIPCIÓN (CANTIDAD)

• Lijadora de disco de 30,50 cm (1)

- Guía de inglete

- Manguera recolectora de polvo con abertura de salida de 5,70 cm adaptador (1)

• Llave Allen de 2,5 mm (1)

- Conjunto de palanca de freno (1)

• Llave Allen de 4,0 mm (1)

Compare los artículos con los que aparecen en las figuras del inventario. Verifique que todas las piezas estén presentes antes de deshacerse de la caja de envío. Informe acerca de cualquier pieza extraviada o dañada a su agente o distribuidor. Antes del montaje de la herramienta y su uso, lea meticulosamente este manual para familiarizarse con el montaje, mantenimiento adecuado y los procedimientos de seguridad.

Retire cualquier material de protección y los recubrimientos de todas las piezas y de la lijadora de disco. Se podrá retirar el recubrimiento de protección rociando WD-40 sobre el mismo, y limpiándolo con un paño suave. Esto podría precisar que se repita en varias ocasiones antes de que todo el recubrimiento protector sea removido por completo

ADVERTENCIA:

Si falta una pieza, no enchufe el cable de alimentación ni encienda ("ON") la máquina. Se deberá únicamente encender la máquina ("ON") después de que todas las piezas hayan sido das de modo correcto.

ASSEMBLAGE

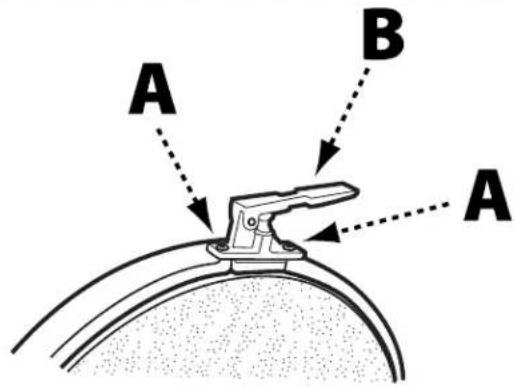

INSTALACIÓN DEL CONJUNTO DE PALANCA DE FRENO

• Consulte la Figura 2 y retire los 2 tornillos hexagonales (A) del compartimiento del disco utilizando la llave Allen de 2,5 mm provista.
• Alinee los orificios del tornillo en el conjunto de la palanca de freno (B) con los orificios en el compartimiento del disco y asegúrelos usando los tornillos hexagonales que retiró en el Paso 1.

A B A

FIGURE 2

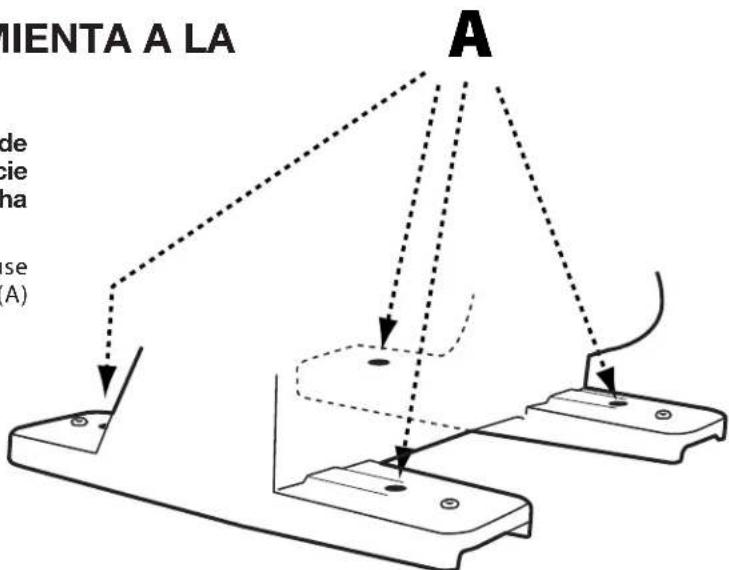

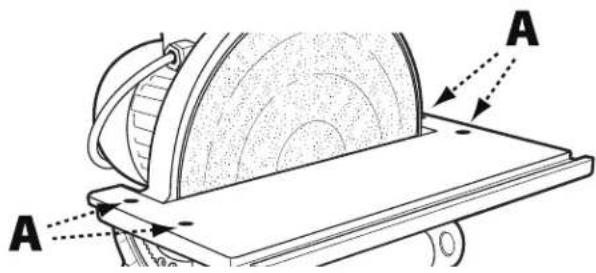

CÓMO ASEGURAR LA HERRAMIENTA A LA SUPERFICIE DE SOPORTE

Importante: Si durante la operación la lijadora tiende a voltearse, deslizarse o moverse sobre la superficie de soporte, la lijadora deberá ser asegurada a dicha superficie.

Para asegurar la lijadora a la superficie de soporte, use tornillos o pernos y tuercas en los cuatro orificios (A) como se muestra en la Figura 3

IIENTA A LA A de cie na se (A)

FIGURE 3

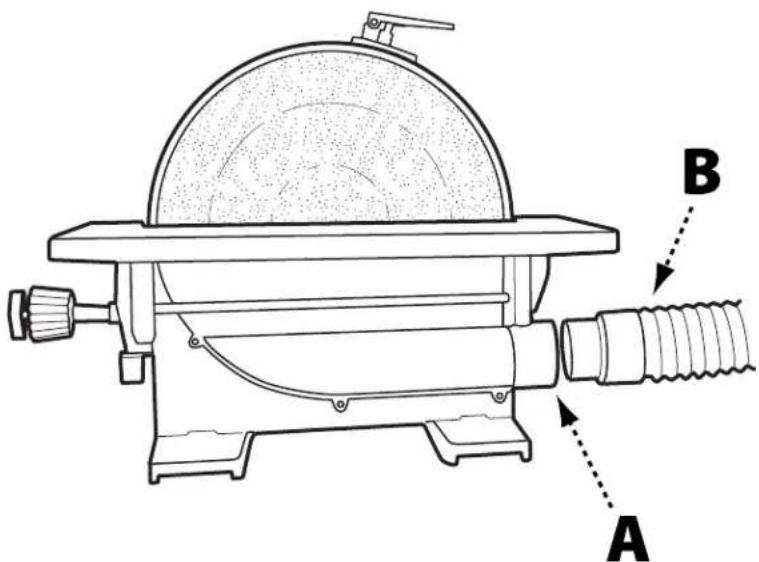

CONECTE LA MANGUERA PARA POLVO AL SISTEMA RECOLECTOR DE POLVO

La lijadora de disco de 30,50 cm tiene un ventilador integrado eficiente que provee una recolección de polvo excelente. Se recomienda que la máquina sea conectada a un recolector de polvo utilizando una abertura de salida de polvo de 5,70 cm (A) que se muestra en la Figura 4.

Si no hay un recolector de polvo disponible, inserte un extremo de la manguera para polvo suministrada (B) dentro de la abertura de salida de polvo y coloque el otro extremo de la manguera para polvo dentro de un cubo para basura u otro recipiente.

INICIO Y DETENCIÓN DE LA LIJADORA

PRECAUCIÓN:

No leer ni comprender las instrucciones, advertencias y directrices de seguridad provistas en este a lesiones graves y/o daño a la máquina o el trabajo.

manual puede llevar a

Asegúrese de que el disco abrasivo esté correctamente instalado sobre la placa para el disco.

PRECAUCIÓN:

Asegúrese de que las palancas de bloqueo de inclinación de la mesa estén aseguradas y que la mesa esté bloqueada en su lugar al ángulo o inclinación deseados.

PRECAUCIÓN:

Asegúrese de que la máquina esté instalada sobre una superficie plana, robusta y estable, capaz de soportar el peso de la máquina y la pieza de trabajo a ser lijada.

PRECAUCIÓN:

NOTA: La lijadora de disco de 30,50 cm DELTA tiene una llave de seguridad (A), que se muestra en la Figura 5. La llave de seguridad deberá estar en su lugar para operar la máquina. Antes de proceder a arrancar la lijadora, asegúrese de que la llave de seguridad esté colocada.

• El interruptor de Encendido/Apagado ("ON/OFF") se ubica arriba del motor. Para encender la lijadora ("ON"), mueva el interruptor hacia atrás como se muestra.
• Para apagar la lijadora ("OFF"), mueva el interruptor hacia adelante como se muestra.

NOTA: El disco abrasivo en esta lijadora rota en dirección contraria a la de las agujas del reloj. Para prevenir lesiones y obtener buenos resultados, siempre lije sobre el lado izquierdo de la mesa únicamente. Jamás trabaje sobre el lado derecho de la mesa donde el disco rota hacia arriba y es difícil controlar la pieza de trabajo.

A B

FIGURE 5

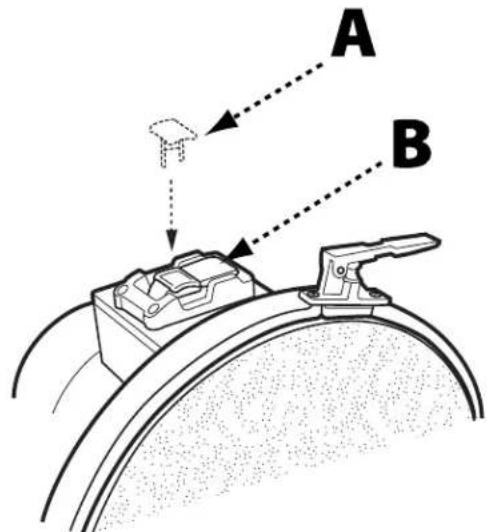

RETIRO DE LA LLAVE DE SEGURIDAD PARA BLOQUEAR LA LIJADORA

Cuando la herramienta no esté en uso, el interruptor deberá estar en la posición de apagado ("OFF"). Esto puede lograrse quitando la llave de seguridad del interruptor (A), como se muestra en la Figura 5. Una vez retirada la llave de seguridad, el interruptor no

funcionará. Si se retira la llave de seguridad mientras la máquina está en funcionamiento, el interruptor podrá llevarse a la posición de apagado ("OFF") una vez, pero no podrá reiniciarse sin antes insertar la llave de seguridad.

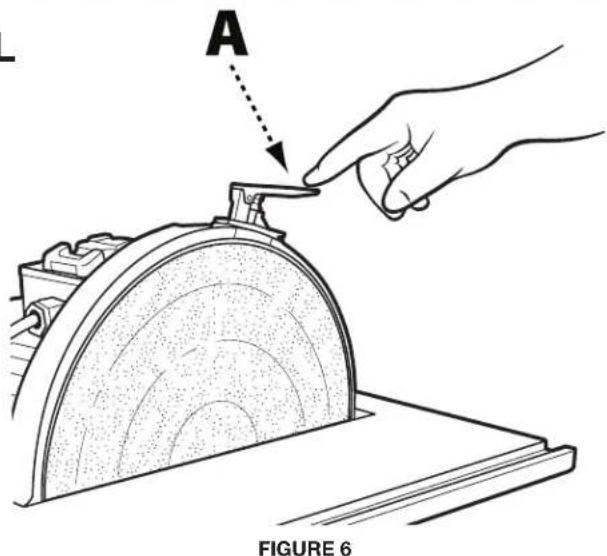

USO DEL FRENO DE DISCO MANUAL

ADVERTENCIA:

Aplique el freno cuando el interruptor esté en la posición de

apagado ("OFF") únicamente. La aplicación del freno mientras el interruptor está en la posición de encendido ("ON") puede dañar la máquina.

Esta lijadora de disco de 30,50 cm está equipada con un freno de disco manual que detiene el disco abrasivo una vez que el interruptor de potencia está en la posición de apagado ("OFF"). El freno de disco manual se deberá usar únicamente una vez apagada la lijadora. Para aplicar el disco de freno manual, tire hacia abajo de la palanca de freno (A) como se muestra en la Figura 6.

La mayoría del trabajo realizado en la lijadora de disco de 30,50 cm DELTA® se logrará mediante el uso de la mesa como soporte. Para un lijado preciso de superficies angulares y de madera de testa, como se muestra en la Figura 7, su lijadora de disco viene con una guía de inglete ajustable (A) y una ranura en T de 9,5 mm x 19,1 mm (B) colocada en la mesa. Para usar la guía de inglete para lijar en ángulo o madera de testa, haga lo siguiente:

PRECAUCIÓN: Asegúrese de que la máquina esté desconectada del suministro de energía antes de realizar los ajustes.

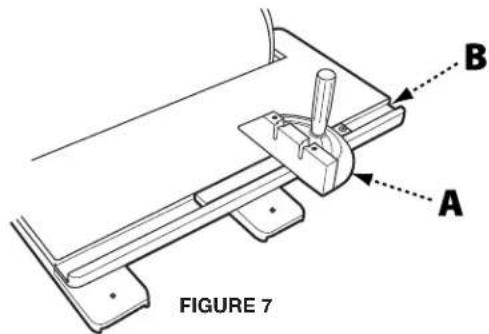

• Deslice la guía de inglete dentro de la ranura en T.
• Afloje la palanca de ajuste de inglete (C) girándola hacia la izquierda y ajuste la guía de inglete al ángulo

de lijado deseado. Ajuste la palanca de ajuste del inglete.

- Asegúrese de que la pieza de trabajo esté colocada a lo largo de la guía de inglete antes de encender la máquina e iniciar el trabajo.

FIGURE 7 A B

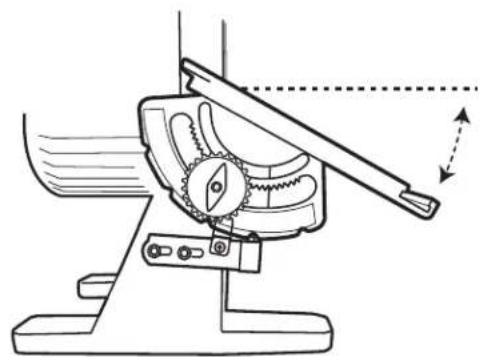

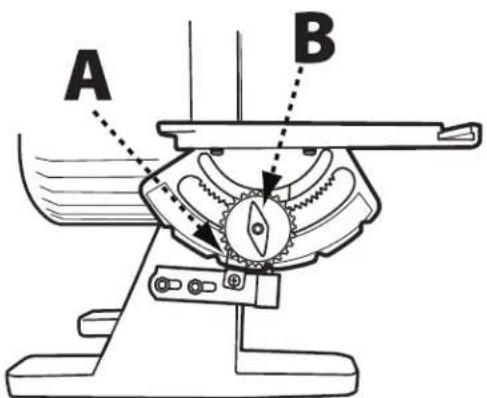

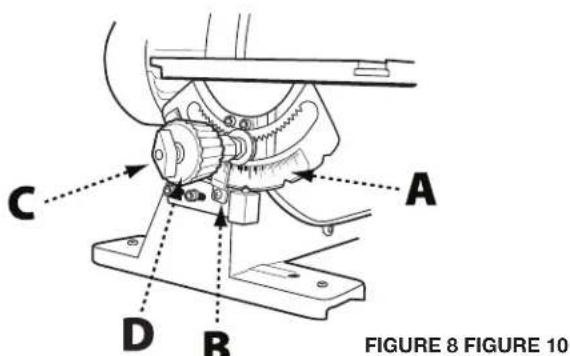

LIJADO A BISEL USANDO LA INCLINACIÓN DE LA MESA

▲ PRECAUCIÓN: Asegúrese de que la máquina esté desconectada del suministro de energía antes de realizar los ajustes.

La mesa puede inclinarse 45 grados hacia arriba o abajo. Se proveen una escala (A), Figura 8, y un indicador (B) para mostrar el grado de inclinación. Las detenciones positivas de indentación por bola sobre el indicador de ajuste de inclinación se ubican a 0°, 35°, y 45°.

Para inclinar la mesa hacia arriba o abajo, afloje la tuerca mariposa de bloqueo (C) y gire la perilla (D). Al girar la perilla, la tabla basculará hacia arriba o abajo. Al girar la perilla en dirección de las agujas del reloj asegúrese de que la inclinación de la mesa esté en posición descendente. Al girar la perilla en dirección opuesta a la de las agujas del reloj la mesa se inclinará hacia arriba. Deje que la mesa bascule hasta que se establezca el ángulo deseado. Luego ajuste la tuerca mariposa de bloqueo de la mesa.

ADVERTENCIA: Sin importar la posición en que la mesa quede inclinada, el borde de la mesa (E), se muestra en la Figura 10, no deberá estar a más de 1,58 mm del disco abrasivo para evitar que el trabajo o los dedos queden atrapados entre la mesa y el disco abrasivo. Para ajustar la posición de la mesa en relación al disco

A C D B FIGURE 8 FIGURE 10

abrasivo, consulte la sección "Ajuste de alineación de la ranura de la guía de inglete" en la página 35.

ADVERTENCIA: Sugerimos que las aplicaciones de todo lijado a bisel sean realizadas con la pesa inclinada hacia abajo como se muestra en la Figura 9. Sin embargo, si existiese necesidad de inclinar la mesa hacia arriba, la pieza de trabajo deberá ser adecuadamente sujetada a una base o plantilla para prevenir que la pieza sea arrebatada de las manos y se atasque entre la mesa y el disco abrasivo. Vea la Figura 10.

AJUSTE DE ALINEACIÓN DE LA RANURA DE LA GUÍA DE INGLETE

▲ PRECAUCIÓN: Asegúrese de que la máquina esté desconectada del suministro de energía antes de realizar los ajustes.

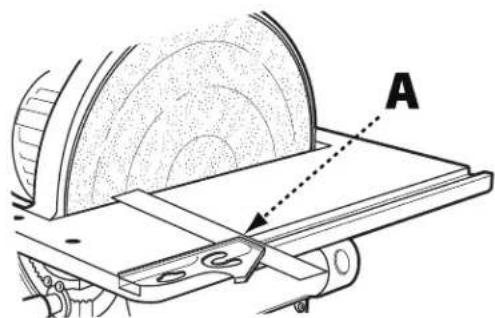

• Compruebe si la ranura de la guía de inglete (A), que se muestra en la Figura 11, está paralela al disco colocando una escuadra de combinación en la ranura de la guía de inglete con un extremo de la escuadra contra el disco, como se muestra.
• Utilice un lápiz, realice una marca sobre el disco abrasivo donde la escuadra toca el disco.
• Rote el disco 180° y compruebe la distancia entre el disco y la ranura de la guía de inglete en el extremo opuesto de la mesa. Si fuese necesario realizar un ajuste, proceda como se indica a continuación:

NOTA: Cuando realice el siguiente ajuste, asegúrese de que la tuerca mariposa de bloqueo de la mesa esté ajustada.

• Use la llave hexagonal suministrada, afloje los cuatro tornillos (B) que se muestran en la Figura 12, que mantienen la mesa asegurada con los muñones.
• Ajuste la mesa moviéndola hacia dentro y fuera hasta que la ranura de la guía del inglete esté equidistante del disco en ambos extremos de la mesa.
• Ajuste los cuatro tornillos asegurando la mesa a los muñones.

ADVERTENCIA: Para evitar que el trabajo o los dedos queden atrapados entre la mesa y el disco abrasivo, el borde de la mesa deberá colocarse a un máximo de 1,58 mm del disco abrasivo.

A

FIGURE 11

COLOCACIÓN DE LA MESA EN ESCUADRA CON RESPECTO AL DISCO ABRASIVO

▲ PRECAUCIÓN: Asegúrese de que la máquina esté desconectada del suministro de potencia antes de realizar los ajustes.

• Consulte la Figura 13, asegúrese de que el indicador de inclinación de la mesa (A) esté a 0°.
• Coloque una escuadra de modo preciso en la mesa con un extremo de la escuadra contra el disco. Si la mesa no está en escuadra con respecto al disco, proceda como se indica debajo:
• Afloje la tuerca mariposa de bloqueo de la mesa (B).
• Ubique el tornillo de ajuste a 0° que se encuentra debajo de la mesa y afloje la tuerca de sujeción en el tornillo de ajuste.
• Gire el tornillo de ajuste a 0° y vuelva a medir usando la escuadra, repita hasta que la mesa esté en posición de escuadra con respecto al disco abrasivo.
• Una vez que la mesa esté en escuadra, vuelva a ajustar la tuerca de sujeción en el tornillo de ajuste a 0°.
• Ajuste la tuerca mariposa de bloqueo de la mesa.
• Vuelva a calibrar el indicador de inclinación de la mesa aflojando el tornillo de sujeción del indicador y colocando el indicador de inclinación en la marca de 0° en la escala.
• Ajuste el tornillo de fijación del indicador.

A B

FIGURE 13

MANTENIMIENTO RECOMENDADO

NOTA: Desconecte la máquina del suministro de potencia antes de realizar cualquier tipo de mantenimiento.

LUBRICACIÓN

Todos los rodamientos están sellados y lubricados de modo permanente. No requieren de otro tipo de lubricación.

INSPECCIÓN DE RUTINA

Se le recomienda que inspeccione de modo periódico su lijadora de eje como medida preventiva. En dicho momento, compruebe lo siguiente:

• Inspeccione todos los tornillos y tuercas, accesorios y sujeciones que pueden haberse aflojado debido a la vibración, y vuelva a ajustarlos de ser necesario.
• Compruebe que no se hayan acumulado partículas de polvo y/o madera sobre o dentro de la máquina. Compruebe todos los accesorios de recolección de polvo. Vuelva a ajustar aquellos que así lo precisen.
• Inspeccione el interruptor de ENCENDIDO/APAGADO ("ON/OFF") en busca de daños antes de cada uso. Inspeccione de modo periódico el cable de suministro de energía y el enchufe en busca de daños. De ser necesario reemplace el cable de suministro de energía y/o el enchufe no bien descubra los primeros signos de daño visible

REEMPLAZO DEL DISCO ABRASIVO

PRECAUCIÓN:

Asegúrese de que la máquina esté desconectada del

suministro de energía.

• Para quitar el disco abrasivo (A), simplemente retire el viejo disco abrasivo de la máquina como se muestra.
• Para instalar un nuevo disco abrasivo, asegúrese de que la placa del disco (B) esté limpia, seca, y libre de grasa, aceite o adhesivo viejo.
• Retire la mitad de la película adhesiva posterior del disco nuevo y deslícelo entre la mesa y la placa del disco para que la mitad sin la película posterior se alinee con la mitad superior de la placa de disco.
• Presione la mitad superior del disco abrasivo sobre la mitad superior de la placa de disco.
• Déle medio giro a la placa de disco de modo manual, retire el resto de la película adhesiva posterior y presione firmemente el disco abrasivo sobre la placa de disco.

ADVERTENCIA:

Asegúrese de que el disco abrasivo esté en la posición

correcta antes de conectar la máquina a la fuente de suministro de energía.

ACCESORIOS

Puede obtener una línea completa de accesorios a través de su proveedor de DELTA ^® , los centros de servicio de fábrica de DELTA ^® y los puntos de servicio autorizados de DELTA ^® . Visite nuestro sitio web www.DeltaMachinery.com para obtener un catálogo por Internet o el nombre de su proveedor más cercano.

ADVERTENCIA:

Debido a que los accesorios que no ofrece DELTA® no han sido probados con este producto, el uso de dichos accesorios puede ser peligroso. Para obtener una operación ilizar con este producto únicamente los accesorios recomendados por DELTA®.

GARANTÍA

Para registrar su herramienta a fin de recibir el servicio de garantía, visite nuestro sitio web en www.DeltaMachinery.com.

Garantía de producto nuevo limitada a cinco años

DELTA® reparará o sustituirá, a su cargo y opción, cualquier nueva máquina, repuesto o accesorio de la máquina DELTA® que, en condiciones normales de utilización, ha demostrado ser defectuoso en mano de obra o material, siempre que el cliente devuelva el producto prepago a un Centro de servicio de fábrica DELTA® o a una estación de servicio autorizada con el comprobante de compra del producto dentro de un plazo de cinco años y le proporcione a DELTA® la oportunidad razonable para verificar el presunto defecto mediante inspección. El período de garantía para todo producto DELTA® reacondicionado es de 180 días. DELTA® no será responsable por ningún defecto encontrado que sea resultado del desgaste normal, mal uso, abuso o reparación o alteración realizada o autorizada específicamente por ninguna parte que no sea un Centro de servicio DELTA® autorizado o representante. Bajo ninguna circunstancia DELTA® será responsable por daños fortuitos o consecuentes derivados de productos defectuosos. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación o exclusión anterior podría no aplicarse a usted. Esta es la única garantía de DELTA® y establece el recurso exclusivo del cliente, con respecto a productos defectuosos; todas las demás garantías, expresas o implícitas, ya sea de comerciabilidad, adecuación para un propósito o de otro tipo, están expresamente excluidas por DELTA®. Para obtener más detalles sobre la cobertura de la garantía e información de la garantía de reparación, visite www.DeltaMachinery.com o llame al 1-800-223-7278. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían en ciertos estados o provincias.

AMÉRICA LATINA: Esta garantía no se aplica a los productos vendidos en América Latina. Para los productos vendidos en América Latina, vea la información de garantía específica del país contenida en el embalaje, llame a la empresa local o consulte el sitio web para obtener información de garantía.

DELTA®

POWER EQUIPMENT CORPORATION

ASISTENCIA SOBRE GARANTÍA, SERVICIO O PIEZAS

Todas las máquinas y accesorios DELTA ^® están fabricados en cumplimiento de altos estándares de calidad y reciben el servicio técnico de una red de centros de servicio de fábrica de DELTA ^® y centros de servicio autorizados de DELTA ^® . Para obtener información adicional sobre su producto de calidad DELTA ^® , obtener asistencia sobre garantía, servicio o piezas, o para localizar el centro de servicio más cercano, llame al 1-800-223-7278.

PIEZAS DE REPUESTO

Utilice solamente piezas de repuesto idénticas. Para obtener una lista de las piezas o para hacer un pedido de piezas, visite nuestro sitio web en www.DeltaMachinery.com. También puede hacer un pedido de piezas desde su sucursal de la fábrica más cercana, el centro autorizado de servicio de garantía, o puede llamar al gerente de servicio técnico al número 1-800-223-7278 para recibir asistencia personalizada por parte de uno de nuestros expertos representantes.

REEMPLAZO GRATUITO DE LA ETIQUETA DE ADVERTENCIA

Si le faltan las etiquetas de advertencia o si se encuentran ilegibles, llame al 1-800-223-7278 para que se las reemplacen de manera gratuita.

Todas las herramientas de calidad en algún momento necesitarán servicio técnico o reemplazo de las piezas. Para obtener información sobre DELTA ^® Power Equipment Corporation, sus sucursales de fábrica o para localizar un centro autorizado de servicio de garantía, visite nuestro sitio web en www.DeltaMachinery.com o llame a nuestro centro de atención al cliente al 1-800-223-7278. Todas las reparaciones realizadas en nuestros centros de servicio tienen garantía completa contra materiales o mano de obra defectuosos. La garantía no cubre las reparaciones realizadas por terceros. También puede encontrar respuestas a las preguntas más frecuentes, llamando al número que aparece arriba.

También nos puede escribir para obtener información a: DELTA° Power Equipment Corporation, 2651 New Cut Road, Spartanburg SC, 29303 - Attention: Technical Service Manager. Asegúrese de incluir toda la información que figura en la placa de identificación de su herramienta (número de modelo, tipo, número de serie, código de fecha, etc.)

DELTA®

POWER EQUIPMENT CORPORATION

2651 New Cut Road
