MANUAL DE USUARIO 31-484 DELTA

Lijadora de piso de eje oscilante de uso pesa

Manual de instrucciones

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.

ADVERTENCIA: LÉASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

31-484

TABLE OF CONTENTS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: LEA Y COMPRENDA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN

ANTES DE USAR ESTE EQUIPO. No cumplir con todas las instrucciones enumeradas a

continuación puede causar una descarga eléctrica, incendios y/o lesiones personales graves o daños a la propiedad.

Trabajar con madera puede ser peligroso si no se observan procedimientos de operación seguros y adecuados. Tal como sucede con toda maquinaria, existen determinados peligros asociados con la operación del producto. Utilizar esta máquina con respeto y cautela disminuirá considerablemente la posibilidad de lesiones personales. Sin embargo, no observar o ignorar las precauciones normales

de seguridad podría causarle lesiones personales al operador. El equipo de seguridad, como los protectores, las varillas para empujar, los sujetadores, las tablas con canto biselado, las gafas protectoras, las máscaras para polvo y la protección auditiva pueden evitar el riesgo de lesionarse. Sin embargo, incluso el mejor protector no compensará la falta de sentido común, el descuido ni la distracción. Siempre aplique el sentido común y actúe con cautela en el taller. Si un procedimiento parece peligroso, no lo intente. Busque un procedimiento alternativo que parezca más seguro. RECUERDE: Su seguridad personal es su responsabilidad. Para obtener información adicional, visite nuestro sitio web en www.DeltaMachinery.com.

ADVERTENCIA: Esta máquina fue diseñada para determinadas aplicaciones únicamente. DELTA® Power Equipment Corporation recomienda encarecidamente que esta máquina no sea modificada ni

utilizada para un uso que no sea aquel para el cual fue diseñada. Si tiene cualquier pregunta relacionada con una aplicación específica, NO use la máquina hasta que haya contactado primero a DELTA® para determinar si puede o debe realizarse en el producto.

Si tiene alguna pregunta relacionada con su uso, NO utilice el producto hasta que haya escrito a DELTA® Power Equipment Corporation y le hayamos dado el asesoramiento adecuado. Contáctenos en línea en www.DeltaMachinery.com o por correo a Technical Service Manager, DELTA® Power Equipment Corporation, 2651 New Cut Road, Spartanburg, SC 29303.

La información relacionada con la operación segura y adecuada de esta herramienta está disponible en las siguientes fuentes:

• Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2851 o en Internet en www.powertoolinstitute.com
• National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201
- American National Standards Institute, 25 West 43rd Street, 4 floor, New York, NY 10036 www.ansi.org - ANSI 01.1 Requisitos de seguridad para máquinas que trabajan de carpintería
- Reglamentaciones del Departamento del Trabajo de EE. UU.: www.osha.gov

NORMAS DE SEGURIDAD: DEFINICIONES

Este manual contiene información que es importante que usted conozca y comprenda. Esta información está relacionada con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS CON EL EQUIPO. Para ayudarle a reconocer esta información, utilizamos los símbolos que figuran a continuación. Lea este manual y preste atención a estas secciones.

⚠ PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, causará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría causar la muerte o lesiones graves.

▲ PRECAUCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede causar lesiones menores o moderadas.

PRECAUCIÓN: Usado sin el símbolo de alerta de seguridad indica una situación potencialmente peligrosa que, de no evitarse, puede causar daños a la propiedad.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA:

NO SEGUIR ESTAS REGLAS DE SEGURIDAD PUEDE OCASIONAR LESIONES PERSONALES GRAVES.

• POR SU PROPIA SEGURIDAD, LEA Y COMPRENDA EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR LA UNIDAD. Conozca los usos y las limitaciones de la unidad, así como los peligros específicos propios de la misma.
• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y los bancos desordenados pueden provocar accidentes.
• NO USE EN ENTORNOS PELIGROSOS. No use esta unidad en lugares húmedos o mojados, ni la exponga a la lluvia. Mantenga el área de trabajo bien iluminada.
• MANTENGA ALEJADOS A LOS NIÑOS Y VISITANTES. Todos los niños y visitantes deben mantenerse a una distancia prudente del área de trabajo.
• DESCONECTE LA UNIDAD antes de efectuarle tareas de mantenimiento.
• CONTROLE LAS PIEZAS DAÑADAS. Antes de seguir usando la unidad, repare o reemplace de forma adecuada cualquier pieza que esté dañada.

ADVERTENCIA:

NO OBSERVAR ESTAS REGLAS DE SEGURIDAD PUEDE OCASIONAR LESIONES GRAVES.

1. Lea y comprenda los carteles de advertencia de la máquina y de este manual. No cumplir con todas estas advertencias puede causar lesiones graves.
2. Reemplace las etiquetas de advertencia si se tornan borrosas o se desprenden.
3. Esta máquina está diseñada y destinada para ser utilizada únicamente por personal capacitado adecuadamente y experimentado. Si no está familiarizado con la operación adecuada y segura de una sierra cinta, no la utilice hasta recibir la capacitación y el conocimiento adecuados.
4. No utilice esta máquina para otra cosa que no sea su uso previsto. Si se utiliza para otros propósitos, DELTA® Power Equipment Corporation se exime de cualquier garantía real o implícita y se mantiene indemne ante cualquier lesión que pueda ser consecuencia de dicha utilización.
5. Siempre use lentes de seguridad/caretas aprobadas cuando utilice esta lijadora de eje.
6. Antes de operar esta lijadora, quítese la corbata, los anillos, relojes y otra joyería, y enrolle las mangas hasta los codos. No use ropa suelta y recoja el cabello largo. Se recomienda utilizar calzado antideslizante o tiras de piso antiderrapantes. No use guantes.
7. Use protectores auditivos (tapones u orejeras) durante períodos de operación extensos.
8. Parte del polvo creado por el lijado, el aserrado, el amolado, el barrenado y otras actividades de construcción contiene productos químicos que se sabe que causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de estos productos químicos son:
9. plomo de pinturas a base de plomo;
10. sílice cristalina de ladrillos, cemento y otros productos de albañilería;
11. arsénico y cromo de madera tratada químicamente.
    Su riesgo de exposición varía dependiendo de la frecuencia con la que realice este tipo de trabajo.

Para reducir su exposición a estos productos químicos, trabaje en un área bien ventilada y trabaje con equipos de seguridad aprobados, como máscaras faciales y para polvo que estén específicamente diseñadas para no dejar pasar las partículas microscópicas.

1. No opere esta máquina cuando esté cansado o bajo los efectos de drogas, alcohol o cualquier medicamento.
2. Asegúrese de que el interruptor esté en la posición OFF (APAGADO) antes de conectar la máquina a una fuente de alimentación.
3. Asegúrese de que la máquina esté conectada a tierra de forma adecuada.
4. Desenchufe la máquina de la fuente de alimentación para realizar todos los ajustes y el mantenimiento de la misma.
5. Cree el hábito de verificar que todos los equipos adicionales, como llaves de ajuste, llaves, descartes, material y paños de limpieza, se alejen de la máquina antes de encenderla.
6. Mantenga los protectores de seguridad en su lugar en todo momento cuando la máquina esté en uso. Si se quitan por razones de mantenimiento, aplique extrema precaución y vuelva a colocar los protectores inmediatamente cuando se complete el mantenimiento.
7. Asegúrese de que la herramienta esté firmemente sujeta a una superficie de trabajo estable antes de utilizarla.

8. Examine las piezas dañadas. Antes de seguir utilizando la máquina, debe examinarse cuidadosamente si el protector u otra pieza están dañados, para determinar que funcionarán adecuadamente y desempeñarán su función prevista. Examine la alineación de las piezas móviles, la unión de las piezas móviles, si hay piezas rotas, el montaje y cualquier otra condición que pueda afectar su funcionamiento. Los protectores o las otras piezas que estén dañados deben repararse o reemplazarse adecuadamente.

9. Provea un espacio adecuado alrededor del área de trabajo e iluminación superior antirreflejo.

10. Mantenga el piso alrededor de la máquina limpio y libre de descartes de material, aceite y grasa.
11. Mantenga a los visitantes a una distancia prudente del área de trabajo. Mantenga alejados a los niños.
12. Haga su taller a prueba de niños, mediante candados, interruptores generales o sacando las llaves de encendido.
13. Preste absoluta atención a su trabajo. Mirar alrededor, mantener una conversación y los juegos físicos bruscos son acciones negligentes que pueden ocasionar lesiones graves.
14. Mantenga una postura balanceada en todo momento para que no caerse ni apoyarse sobre la herramienta o sus piezas móviles. No se extralímite ni aplique fuerza excesiva para realizar cualquiera de las operaciones de la máquina.
15. Utilice la herramienta correcta, a la velocidad y tasa de alimentación adecuadas. No fuerce una herramienta o acoplamiento para que realicen un trabajo para el cual no fueron diseñados. La herramienta adecuada realizará mejor el trabajo y de manera más segura.
16. Utilice los accesorios recomendados; los accesorios incorrectos podrían ser peligrosos.

17. Realice el mantenimiento de la maquinaria con cuidado. Siga las instrucciones para lubricar y cambiar los accesorios.

18. Apague la máquina antes de limpiarla. Utilice un cepillo o aire comprimido para quitar el polvo o la suciedad; no utilice las manos.

19. No se pare sobre la máquina. Si la máquina se vuelca, podrían ocurrir lesiones graves.
20. Nunca deje la máquina funcionando sin supervisión. Apáguela y no deje la máquina hasta que se haya detenido completamente.
21. Sujete el material con firmeza en todo momento.
22. Siempre encienda la lijadora y permita que alcance su máxima velocidad antes de permitir que la pieza de trabajo entre en contacto con la superficie de lijado.
23. Asegúrese de utilizar el inserto de mesa del tamaño correcto para el eje de lijado seleccionado.
24. No utilice esta herramienta para otra cosa que no sea su uso previsto. Si se utiliza para otros propósitos, DELTA® Power Equipment Corporation se exime de cualquier garantía real o implícita y se mantiene indemne ante cualquier lesión o daño que pueda ser consecuencia de dicho uso.

Familiarícese con los siguientes avisos de seguridad utilizados en este manual:

⚠ PRECAUCIÓN: Esto significa que si no se siguen las precauciones, pueden presentarse lesiones menores y/o posibles daños a la máquina.

⚠ ADVERTENCIA: Esto significa que si no se siguen las precauciones, pueden presentarse lesiones graves o posiblemente incluso la muerte.

CONEXIONES DE ALIMENTACIÓN

Se debe utilizar un circuito eléctrico por separado para sus máquinas. Este circuito no debe ser inferior a un cable calibre 12 y debe estar protegido con un fusible con retardo de tiempo de 20 amperes. Si se utiliza un alargador eléctrico, use únicamente alargadores eléctricos trifilares con enchufes del tipo que tienen 3 clavijas con conexión a tierra y un tomacorriente equivalente que acepte el enchufe de la máquina. Antes de conectar la máquina a la línea de alimentación, cerciórese de que el interruptor esté en la posición "OFF" (APAGADO) y verifique que la corriente eléctrica sea de las mismas características que se indican en la máquina. Todas las conexiones a la línea deben hacer buen contacto. Hacerla funcionar en baja tensión dañará la máquina.

A DELEKONSA LA MÁQUINA A LA LLUVIA NI LA OPERE EN LUGARES HÚMEDOS.

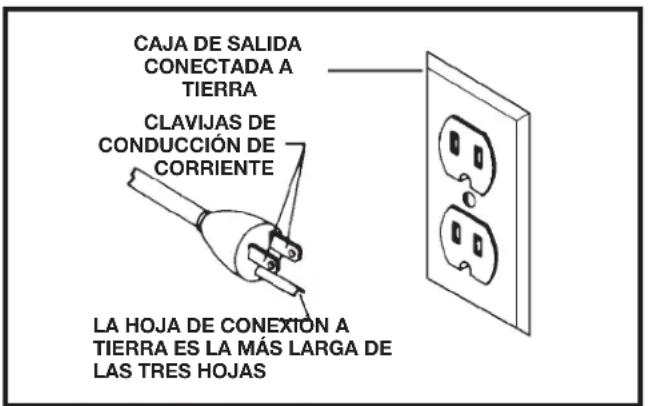

CAJA DE SALIDA CONECTADA A TIERRA CLAVIJAS DE CONDUCCIÓN DE CORRIENTE LA HOJA DE CONEXIÓN A TIERRA ES LA MÁS LARGA DE LAS TRES HOJAS

FIG. A FIG. B

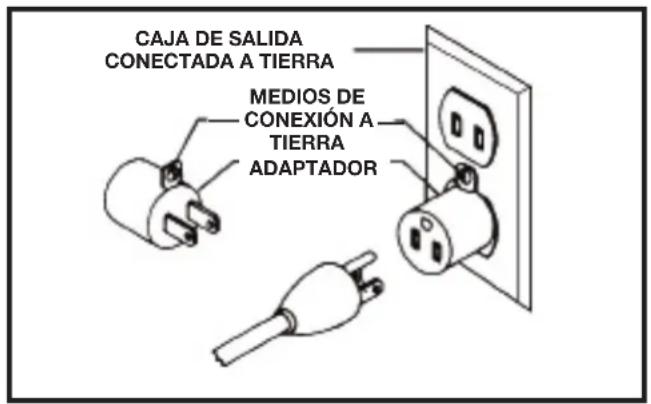

CAJA DE SALIDA CONECTADA A TIERRA MEDIOS DE CONEXIÓN A TIERRA ADAPTADOR

ESPECIFICACIONES DEL MOTOR

Su máquina está cableada para 120/240 voltios de corriente alterna a 60 Hz. Antes de conectar la máquina a una fuente de alimentación, asegúrese de que el interruptor esté en la posición "OFF" (apagado).

INSTRUCCIONES DE CONEXIÓN A TIERRA

⚠ PELIGRO: ESTA MÁQUINA DEBE ESTAR CONECTADA A TIERRA MIENTRAS ESTÉ EN USO PARA PROTEGER AL OPERADOR DE UNA DESCARGA ELÉCTRICA.

1. Todas las máquinas conectadas con cables y con conexión a tierra:

En caso de mal funcionamiento o avería, la conexión a tierra proporciona un pasaje de menor resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Esta máquina está equipada con un cable eléctrico, que tiene un conductor que conecta el equipo a tierra y un enchufe de conexión a tierra. El enchufe debe estar enchufado en un tomacorriente equivalente, que esté instalado y conectado a tierra correctamente, según todos los códigos y ordenanzas locales.

No modifique el enchufe suministrado; si no calza en el tomacorriente, haga instalar el tomacorriente adecuado por un electricista certificado.

Conectar incorrectamente el conductor que conecta el equipo a tierra puede provocar riesgo de shock eléctrico. El conductor con aislamiento que tiene una superficie exterior verde con o sin rayas amarillas es el conductor que conecta el equipo a tierra. Si es necesario reparar o reemplazar el cable eléctrico o el enchufe, no conecte el conductor que conecta el equipo a tierra a una terminal activa.

Consulte con un electricista certificado o con el personal de servicio de mantenimiento si no comprende completamente las instrucciones de conexión a tierra o si tiene dudas sobre si la máquina está conectada a tierra adecuadamente.

Utilice únicamente alargadores eléctricos trifilares con enchufes del tipo que tienen tres clavijas y un tomacorriente equivalente de 3 conductores que acepten el enchufe de la máquina, como se muestra en la figura A.

Repare o reemplace inmediatamente el cable que esté dañado o deteriorado.

▲ PELIGRO: EN TODOS LOS CASOS, ASEGURESE DE QUE EL TOMACORRIENTE EN CUESTION ESTE CONECTADO A TIERRA CORRECTAMENTE. SI NO ESTÁ SEGURO, HAGA QUE UN ELECTRICISTA CERTIFICADO VERIFIQUE EL TOMACORRIENTE.

ALARGADORES ELÉCTRICOS

PRECAUCIÓN:

Utilice los alargadores eléctricos adecuados. Cerciórese de que los alargadores eléctricos estén en buenas condiciones y de que sean del tipo de alargadores eléctricos con 3 cables que tienen un enchufe con conexión a tierra con 3 clavijas y un tomacorriente equivalente que acepte el enchufe de la máquina. Cuando utilice un alargador eléctrico, asegúrese de que sea lo suficientemente resistente para soportar la corriente de la máquina. Un cable inferior causará una disminución en el voltaje de la línea, lo cual genera pérdida de potencia y recalentamiento. La tabla muestra el calibre correcto que se debe usar dependiendo del largo del cable. Si tiene dudas, utilice el siguiente calibre más resistente. Cuanto menor el número del calibre, más resistente es el cable.

ALARGADOR ELÉCTRICO DE CALIBRE MÍNIMOTAMAÑOS RECOMENDADOS PARA UTILIZAR CON MÁQUINAS ELÉCTRICAS FIJAS
Amperaje Voltios Largo total del cable en metros (pies)			Calibre del alargador eléctrico
0-6	120	hasta 7.6 (25)	18 AWG
0-6	120	7.6-15.2 (25-50)	16 AWG
0-6	120	15.2-30.5 (50-100)	16 AWG
0-6	120	30.5-45.7 (100-150)	14 AWG
6-10	120	hasta 7.6 (25)	18 AWG
6-10	120	7.6-15.2 (25-50)	16 AWG
6-10	120	15.2-30.5 (50-100)	14 AWG
6-10	120	30.5-45.7 (100-150)	12 AWG
10-12	120	hasta 7.6 (25)	16 AWG
10-12	120	7.6-15.2 (25-50)	16 AWG
10-12	120	15.2-30.5 (50-100)	14 AWG
10-12	120	30.5-45.7 (100-150)	12 AWG
12-16	120	hasta 7.6 (25)	14 AWG
12-16	120	7.6-15.2 (25-50)	12 AWG
12-16	120	NO SE RECOMIENDA UNA LONGITUD MAYOR A 15.2 METROS (50 PIES)

CARACTERÍSTICAS Y COMPONENTES CLAVE

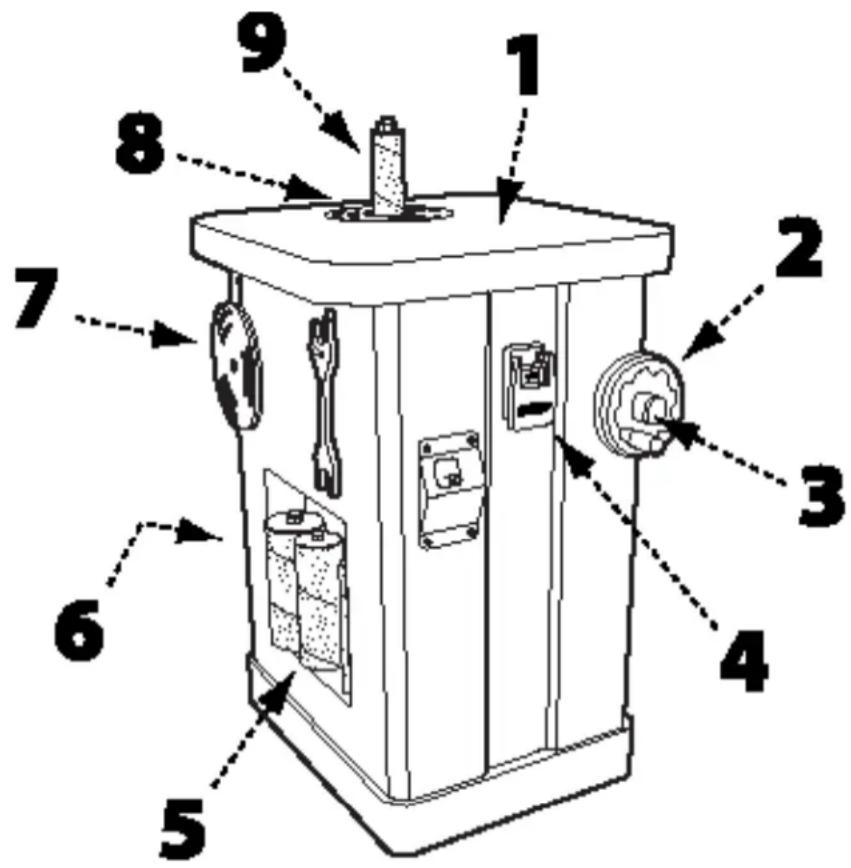

1. Mesa de hierro fundido
2. Rueda de inclinación del eje
3. Candado de la inclinación del eje
4. Interruptor de corriente
5. Almacenamiento del eje
6. Puerto de polvo de 4" (no visible)
7. Almacenamiento del inserto de mesa
8. Inserto de mesa intercambiable
9. Eje para lijado inclinado

DESCRIPCIÓN FUNCIONAL

La lijadora® DELTA® de piso de eje oscilante de uso pesado está diseñada para lijar o pulir superficies planas, redondas o curvas en madera y plástico.

ESPECIFICACIÓN DEL PRODUCTO

Tasa de oscilación 60 carreras por minuto (SPM)
Carrera de oscilación 38.1 mm (1-1/2 pulg.)
Velocidad del eje 1725 RPM
Motor 1 HP, 110V, 10 amperios
Tamaño de la mesa 62.5 cm x 62.2 cm (24 – 5/8 pulg. X 24 – 1/2 pulg.)
Inclinación del eje 0° - 45°
Rango del tamaño del eje 6.4 mm (1/4 pulg.), 9.5 mm (3/8 pulg.), 12.7 mm (1/2 pulg.), 15.9 mm (5/8 pulg.), 19.1 mm (3/4 pulg.), 25.4 mm (1 pulg.), 38.1 mm (1-1/2 pulg.), 50.8 mm (2 pulg.), 76.2 mm, (3 pulg.), 101.6 mm (4 pulg.)
Canaleta de polvo 101.6 mm (4 pulg.)
Dimensiones de la base 62.9 cm x 50.2 cm (24 – 3/4 pulg. X 19 – 3/4 pulg.)
Peso NETO 374 lbs.

DESEMPAQUE

ADVERTENCIA:

La máquina es pesada, tenga cuidado al sacarla del contenedor de envío. Ignorar esta advertencia puede ocasionar lesiones graves y/o daños materiales y/o a la herramienta.

ADVERTENCIA:

Este paso requiere de dos adultos. La máquina es pesada, tenga cuidado al sacarla del contenedor de envío. Ignorar esta advertencia puede ocasionar lesiones graves y/o daños

materiales y/o a la herramienta.

Su lijadora® DELTA® de piso de eje oscilante de uso pesado viene empacada en un solo contenedor. Al levantar la máquina use una correa de seguridad para evitar una volcadura. Verifique que la caja de envío y la máquina no estén dañadas antes de desempacarla.

1. Con cuidado corte los flejes y quítelos del contenedor.
2. Corte a lo largo de la línea de cinta adhesiva en la parte superior del contenedor.
3. Retire cualquier parte suelta accesible desde la parte superior del contenedor y deje a un lado.
4. Corte verticalmente a lo largo de cada uno de los cuatro lados del contenedor para exponer por completo la máquina.
5. Retire cualquier parte o tornillería suelta y deje a un lado.
6. Con la ayuda de una segunda persona, levante con cuidado la máquina de la tarima y colóquela sobre una superficie nivelada.
7. Compare todas las partes con la siguiente lista y compruebe que todas las partes estén presentes y en buenas condiciones.

DESCRIPCIÓN (CANTIDAD)

• Lijadora de eje de piso (1)
• Cubierta del motor (1)
• Ejes de acero y mangas de lijado (4) (Diámetro: 6.4 mm (1/4 pulg.), 9.5 mm (3/8 pulg.), 12.7 mm (1/2 pulg.), 15.9 mm (5/8 pulg.)
• Ejes de caucho y mangas de lijado (6) (Diámetro: 19.1 mm (3/4 pulg.), 25.4 mm (1 pulg.), 38.1 mm (1-1/2 pulg.), 50.8 mm (2 pulg.), 76.2 mm (3 pulg.), 101.6 mm (4 pulg.)
• Insertos rectangulares de mesa (3)

(pequeño, mediano, grande)

• Insertos redondos de mesa (3) (pequeño, mediano, grande)
• Llave de boca del eje (2)
  • Ganchos de almacenamiento (2)
  • Rueda de inclinación del eje (1)
• Perilla sujetadora de inclinación del eje (1)
• Paquete de tornillería (1)
• Manual del propietario (1) (no se muestra)

CONTENIDO DEL PAQUETE DE TORNILLERÍA

• Llave hexagonal de 3 mm (1)
- Llave hexagonal de 4 mm (1)
• Llave hexagonal de 6 mm (1)
• Llave de boca de 12 mm (1)

Reporte cualquier parte que falte o esté dañada a su distribuidor o concesionario. Antes de ensamblar y usar la herramienta, lea con atención este manual para familiarizarse con los procedimientos adecuados de ensamblado, mantenimiento y seguridad.

Retire todos los materiales de protección y capas protectoras de las piezas y de la lijadora. Los recubrimientos protectores pueden quitarse rociando WD-40 sobre ellos y retirándolos con un paño suave. Es posible que esto deba hacerse varias veces para quitar por completo todos los recubrimientos protectores.

ADVERTENCIA:

Si falta cualquier parte, no intente conectar el cable de corriente y encender la máquina. La máquina debe encenderse únicamente después de obtener e instalar correctamente todas

las partes.

ARMADO

SUJECIÓN DE LA CUBIERTA DEL MOTOR

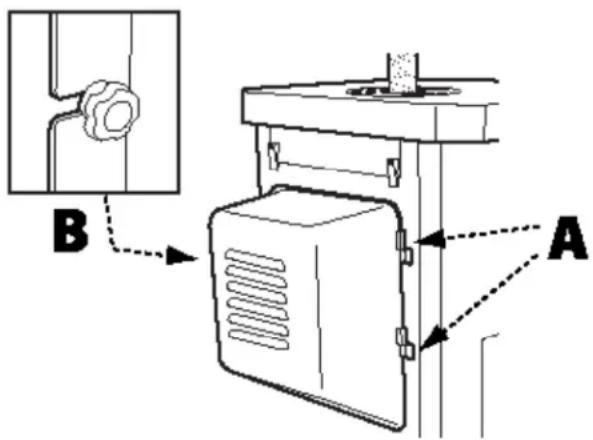

Vea la Figura 1

1. Deslice los ejes de las bisagras (A) de la cubierta del motor sobre los agujeros de la bisagra que se encuentran en la caja del motor.
2. Con cuidado presione el lado izquierdo de la cubierta del motor hasta que la perilla (B) se enganche en la abertura.
3. Apriete la perilla de seguridad en la cubierta del motor.

B A

FIGURA 1

SUJECIÓN DE LA RUEDA DE INCLINACIÓN DEL EJE

Vea la Figura 2

1. Coloque la rueda de inclinación del eje (A) sobre el mango roscado alineando la ranura en la rueda de inclinación del eje con el pasador en el mango.
2. Sujete la perilla moleteada de inclinación del eje (B) atornillándola en el mango.

A B

FIGURA 2

SUJECIÓN DE LOS GANCHOS DE ALMACENAMIENTO

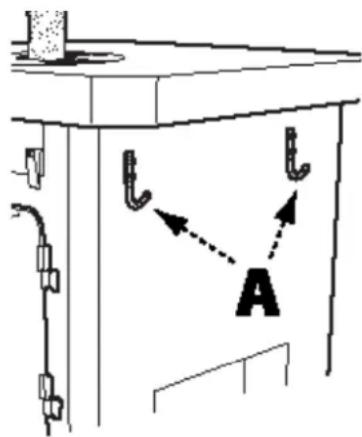

Vea la Figura 3

Para proteger los ensambles del eje de lijado y los insertos de mesa, se recomienda que use el almacenamiento incorporado para que no estorben y mantenerlos al alcance de manera segura.

Los seis insertos de mesa y las dos llaves del eje pueden guardarse en el lado izquierdo de la máquina. Sujete los dos ganchos de almacenamiento (A) a la máquina usando dos tornillos de cabeza redonda Phillips M5 X 15.

Los diez ensambles del eje pueden guardarse en compartimientos colocados en cualquiera de los lados de la máquina.

INSTALACIÓN DE LAS MANGAS DE LIJADO EN LOS EJES

Ejes de acero de 15.2 cm (6 pulg.)

Vea la Figura 4

1. Afloje los tornillos de fijación pequeños (A) ubicados en la base del eje.
2. Deslice por completo la manga de lijado en el eje asegurándose de que la manga se deslice hacia la cavidad ubicada en la parte inferior del eje. Asegúrese de que el tornillo de fijación no obstruya el asiento de la manga de lijado y que la manga esté completamente montada.
3. Vuelva a ajustar el tornillo de fijación para fijar la manga en su lugar.
4. Para asegurarse de que la manga esté sujetada al eje, jale la manga para comprobar que no se deslice.

⚠ PRECAUCIÓN: No apriete demasiado el tornillo de fijación pues puede dañar la manga de lijado y puede provocar que la manga se desprenda del eje durante el uso.

Ejes de acero de 22.9 cm (9 pulg.)

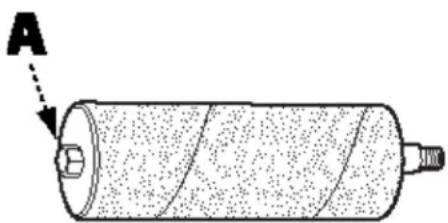

Vea la Figura 5

1. Deslice la manga de lijado sobre el eje, asegurándose de que la orilla inferior de la manga esté al ras con la orilla inferior del eje.
2. Con la llave de boca del eje que se proporciona, ajuste la tuerca (A) en la parte superior del eje.
3. Jale la manga para comprobar que esté fija en el eje. Si la manga se desliza por el eje, continúe apretando la tuerca en la parte superior en aumentos de ½ vuelta según sea necesario.

INSTALACIÓN DEL EJE EN LA LIJADORA

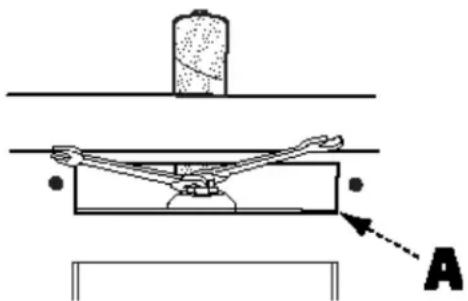

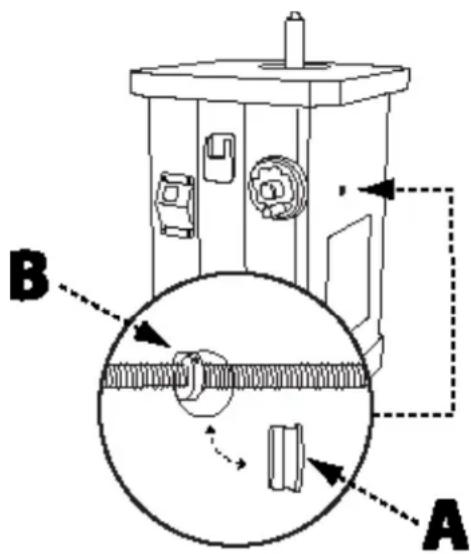

Vea la Figura 6

PRECAUCIÓN: Asegúrese de que el interruptor esté en la posición "OFF"

(Apagado) y que el cable de corriente esté desenchufado.

1. Atomille el extremo roscado del eje en el asiento del eje y apriete manualmente.
2. Abra el panel de acceso trasero (A).
3. Use las dos llaves de boca del eje (proporcionadas) una en el eje y la otra en el asiento del eje como se muestra en la Figura 6, para apretarlos.

NOTA: No apriete demasiado el eje, pues puede ser difícil de quitar más adelante.

SELECCIÓN E INSTALACIÓN DEL INSERTO DE MESA

PRECAUCIÓN:

Si no usa el inserto adecuado con el eje correspondiente, puede

ocasionar lesiones y/o daño a la máquina o a la pieza de trabajo.

Su lijadora® DELTA® de piso de eje oscilante de uso pesado viene con seis insertos de mesa. Los insertos de mesa con las aberturas redondas están diseñados para trabajos de lijado donde el eje está completamente en posición recta (90°). Los insertos de mesa con las aberturas rectangulares son para un lijado biselado.

1. Use los insertos de mesa recomendados que se muestran en la Figura 7 para seleccionar el inserto de mesa deseado.
2. Deslice el inserto de mesa sobre el eje. Compruebe que el inserto de mesa esté colocado adecuadamente alineando la pequeña muesca en el inserto de mesa (A) con la pequeña pestaña correspondiente (B) en la mesa como se muestra en la Figura 8.

TABLA DE INSERTO/EJE 31-484
INSERTO A USAR
DIÁMETRO DEL EJE	PARA 0° PARA 45°
101.6 mm(4 pulg.)	E	F
76.2 mm(3 pulg.)	D	E
50.8 mm(2 pulg.)	D	D
38.1 mm(1-1/2 pulg.)	C	C
25.4 mm(1 pulg.)	B	C
19.1 mm(3/4 pulg.)	B	B
15.9 mm(5/8 pulg.)	A	B
12.7 mm(1/2 pulg.)	A	B
9.5 mm(3/8 pulg.)	A	B
6.4 mm(1/4 pulg.)	A	A

ALINEACIÓN DE LA MESA CON EL EJE

Para asegurar una operación adecuada y resultados consistentes, el eje debe estar alineado con la superficie de la mesa. Para comprobar la alineación

1. Asegúrese de que el indicador de inclinación del eje está en 90°. De ser necesario, consulte las instrucciones para el "Ajuste de la inclinación del eje" en la página 13 y vuelva a posicionar el eje en 90°.
2. Use una escuadra con un lado al ras del eje y el otro lado descansando sobre la superficie de la mesa para comprobar la alineación de la mesa con respecto al eje.

Si la mesa está desalineada, debe ajustar el tope positivo de 90°. Consulte la Figura 9 y realice el siguiente procedimiento:

1. Destrabe la perilla de seguridad en la cubierta del motor (Figura 1 en la página #) y abra la cubierta.
2. Ubique el collar del tope positivo de 90° en la varilla roscada larga (B) que corre desde enfrente hacia atrás en el lado izquierdo de la máquina.

NOTA: Hay dos collares de tope que se encuentran en la varilla roscada. El collar más alejado de la parte posterior de la máquina es el collar de tope positivo de 90°.

1. Afloje los 2 tornillos de fijación en el collar de tope positivo de 90° usando una llave hexagonal de 3 mm.
2. Gire el collar de tope positivo de 90°, vuelva a ajustar los tornillos de fijación y vuelva a medir la alineación de la mesa, repitiendo los pasos 2 y 3 si es necesario hasta que la mesa y el eje estén alineados.
3. Ajuste el indicador de inclinación del eje para que indique 90° desatornillando los cuatro tornillos de cabeza Phillips que sujetan la ventana del indicador de inclinación al gabinete y quitando la ventana. Afloje el tornillo de sujeción de la flecha de inclinación, reposicione la flecha y apriete el tornillo de sujeción.

La lijadora de eje produce una gran cantidad de polvo mientras está en uso. Se recomienda vehementemente que conecte la lijadora de eje a un recolector de polvo. Su lijadora® DELTA® de piso de eje oscilante de uso pesado está equipada con un puerto de polvo de 4" que se encuentra en la parte inferior trasera de la máquina. Este debe conectarse a las mangueras del recolector de polvo para asegurar una operación segura.

ADVERTENCIA:

No intente operar esta herramienta sin antes conectarla a un sistema adecuado de recolección de polvo.

ADVERTENCIA:

Siempre encienda el recolector de polvo antes de encender la lijadora y siempre detenga la lijadora antes de apagar el recolector de polvo.

OPERACIÓN

PRECAUCIÓN:

No leer y comprender las instrucciones, advertencias y pautas de seguridad proporcionadas en este manual puede ocasionar lesiones graves y/o daño a la máquina o la pieza de trabajo.

PRECAUCIÓN:

Asegúrese de que el eje de lijado esté firmemente instalado en la máquina.

PRECAUCIÓN:

Asegúrese de que el candado de inclinación del eje esté sujetado y que el eje esté trabado en su lugar al ángulo o inclinación deseado.

PRECAUCIÓN:

Asegúrese de que la máquina esté instalada en una superficie plana, resistente y estable capaz de soportar el peso de la máquina y la pieza de trabajo a lijar.

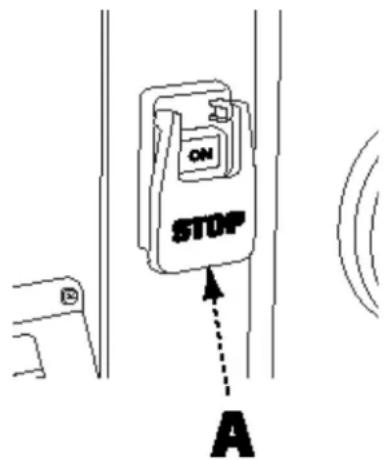

Vea la figura 10.

1. Seleccione e instale el eje de lijado deseado con el inserto de mesa correspondiente (vea la página 10).
2. Asegúrese de que el eje tenga el ángulo de lijado correcto (página 13) y que la posición del eje esté bloqueada en su lugar.
3. Para arrancar la máquina, levante la paleta roja de seguridad (A) y presione el botón verde "START" (ARRANCAR). Espere a que el eje alcance la máxima velocidad antes de lijar.
4. Sostenga la pieza de trabajo firmemente y trabaje con una posición estable. Cuando el eje esté completamente vertical (90°), puede lijar desde cualquier parte de la mesa. Cuando el eje esté inclinado, asegúrese de que la pieza de trabajo se posicione en la mitad frontal de la mesa.
5. Para lograr los mejores resultados de acabado y asegurar la máxima vida útil de la manga de lijado, mueva lentamente la pieza de trabajo hacia adelante y atrás en toda la superficie del eje de lijado.
6. Para detener la máquina, presione el botón rojo de "Stop" (Detener) y espere a que el eje se detenga por completo.

Uso de la paleta de seguridad: Su lijadora® DELTA® de piso de eje oscilante de uso pesado está equipada con una paleta de seguridad para paro de emergencia que le permite apagar fácilmente la máquina. Para usar la paleta de seguridad, simplemente presione la paleta.

AJUSTE DE LA INCLINACIÓN DEL EJE

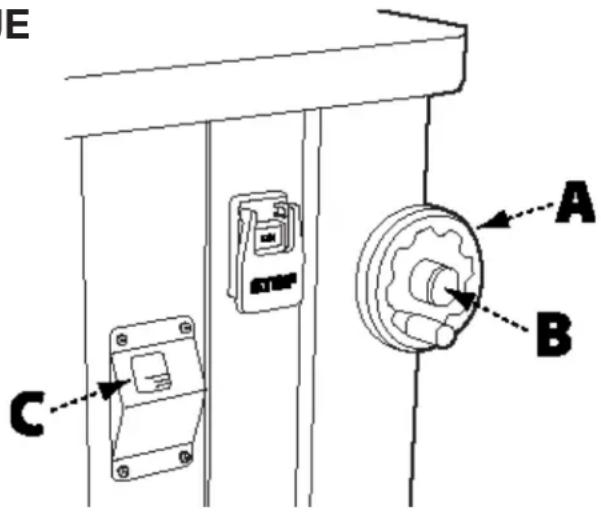

Vea la Figura 11

PRECAUCIÓN:

Para cualquier operación de lijado con bisel debe usar un inserto de

mesa con una abertura en forma rectangular. No hacerlo puede provocar una lesión grave y/o daño a la máquina o la pieza de trabajo.

1. Afloje la perilla de seguridad de inclinación del eje (A).
2. Gire la rueda de inclinación del eje (B) usando el indicador de inclinación (C) como referencia.
3. Una vez que el eje tenga el ángulo deseado, vuelva a apretar la perilla de seguridad de inclinación del eje.

E A B C

FIGURA 11

AJUSTE DE LOS TOPES POSITIVOS DE 90° Y 45°

Vea la Figura 6

Para ajustar el tope positivo de 90°, consulte la sección "ALINEACIÓN DE LA MESA CON EL EJE" en la página 11.

Para ajustar el tope positivo de 45°, consulte la Figura 12 y siga el siguiente procedimiento:

NOTA: El tope de 90° debe ajustarse y alinearse a la mesa ANTES de poder ajustar el tope de 45°.

1. Verifique que el eje esté alineado con la superficie de la mesa y el indicador de inclinación marque 90°.
2. Destrabe la perilla de seguridad de la inclinación del eje y gire la rueda de inclinación del eje hasta que el indicador de inclinación marque 45°.
3. Ubique y retire el tapón de caucho de acceso (A) en el lado derecho de la máquina.
4. Con una llave Allen de 3 mm, afloje los 2 tornillos de fijación del collar de tope positivo de 45° (B).
5. Sostenga el collar en su lugar con la llave y gire la rueda de inclinación del eje. Esto volverá a posicionar el collar de tope positivo de 45° en la varilla roscada.
6. Con una escuadra, verifique el ángulo del eje con la mesa, repitiendo el paso 4 anterior hasta que el eje tenga un ángulo de 45° a la mesa.
7. Apriete el tornillo de fijación del collar de tope positivo de 45° y vuelva a colocar el tapón de acceso.
8. Trabe la perilla de seguridad de la inclinación del eje.

A B

FIGURA 12

MANTENIMIENTO RECOMENDADO

INSPECCIÓN RUTINARIA

Se recomienda que inspeccione periódicamente su lijadora de eje como una acción preventiva. En esta inspección, revise lo siguiente:

• Inspeccione toda la tornillería, accesorios y sujetadores que pudieran haberse aflojado debido a la vibración y vuelva a apretarlos según sea necesario.
• Limpie el polvo y/o las partículas de madera que pudieran haberse acumulado encima o dentro de la máquina. Revise todos los aditamentos de recolección de polvo y vuelva a ajustarlos según sea necesario.
• Verifique que el INTERRUPTOR DE ENCENDIDO/APAGADO (ON/OFF) no esté dañado antes de cada uso. Verifique periódicamente que el cable de corriente y el enchufe no estén dañados. De ser necesario, reemplace el cable de corriente y el enchufe al detectar las primeras señales de daño visible.
• Verifique que todos los insertos de mesa, ejes y mangas de lijado no estén dañados y reemplácelos si es necesario.

COJINETES

Esta lijadora de eje de piso incluye cojinetes sellados de fábrica. Un cojinete sellado no requiere de lubricación durante su vida útil. En caso de que llegara a fallar un cojinete, la lijadora de eje probablemente emitirá un ruido sordo notable que aumentará cuando la máquina esté bajo carga. Cuando esto ocurra, los cojinetes deben reemplazarse.

PARA CAMBIAR EL ACEITE PARA ENGRANES:

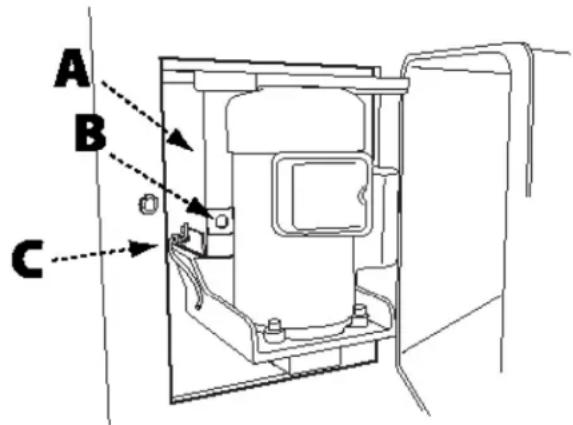

Vea la Figura 13

El aceite para engranes debe cambiarse cada 800 horas de uso con un aceite para engranes SAE 90 wt. de alta calidad. La mirilla del nivel de aceite (B) se encuentra en la parte trasera de la caja de engranajes (A) en el lado izquierdo cerca del motor. La lijadora necesita aproximadamente medio galón. El nivel de aceite debe revisarse al menos cada mes y agregar aceite cuando lo indique la mirilla del nivel de aceite. El tapón de llenado de aceite se encuentra en la parte superior de la caja de engranajes y es visible al mirar hacia abajo desde arriba del eje.

1. Abra la puerta de acceso que se encuentra en el panel trasero del gabinete.
2. La válvula de drenaje de aceite y el tubo de drenaje (C) se encuentran en el lado izquierdo de la caja de engranajes. Coloque una bandeja recolectora debajo de la línea de drenaje limpia y abra la válvula para drenar el aceite para engranes.
3. Cierre la válvula, retire la bandeja recolectora y cierre la puerta de acceso en el gabinete.
   IMPORTANTE: Consulte los códigos ambientales locales y/o estatales para asegurarse de desechar adecuadamente todo el aceite usado.
4. Ubique el tapón de llenado de aceite. Se encuentra en la parte superior de la caja de engranajes y es visible cuando mira hacia abajo desde arriba del eje. Para proporcionar un fácil acceso al tapón de llenado, retire el eje.
5. Vuelva a llenar la caja de engranajes usando un aceite de lubricación para engranes.
6. Vuelva a colocar el tapón de llenado.

A B C

FIGURA 13

ACCESORIOS

Puede obtener una línea completa de accesorios a través de su proveedor de DELTA ^® , los centros de servicio de fábrica de DELTA ^® y los puntos de servicio autorizados de DELTA ^® . Visite nuestro sitio web www.DeltaMachinery.com para obtener un catálogo por Internet o el nombre de su proveedor más cercano.

ADVERTENCIA: Debido a que los accesorios que no ofrece DELTA® no han sido probados con este producto, el uso de dichos accesorios puede ser peligroso. Para obtener una operación segura, se deben utilizar con este producto únicamente los accesorios recomendados por DELTA®.

Para registrar su herramienta a fin de recibir el servicio de garantía, visite nuestro sitio web en www.DeltaMachinery.com.

Garantía de producto nuevo limitada a cinco años

DELTA® reparará o sustituirá, a su cargo y opción, cualquier nueva máquina, repuesto o accesorio de la máquina DELTA® que, en condiciones normales de utilización, ha demostrado ser defectuoso en mano de obra o material, siempre que el cliente devuelva el producto prepago a un Centro de servicio de fábrica DELTA® o a una estación de servicio autorizada con el comprobante de compra del producto dentro de un plazo de cinco años y le proporcione a DELTA® la oportunidad razonable para verificar el presunto defecto mediante inspección. El periodo de garantía para todo producto DELTA® reacondicionado es de 180 días. DELTA® no será responsable por ningún defecto encontrado que sea resultado del desgaste normal, mal uso, abuso o reparación o alteración realizada o autorizada específicamente por ninguna parte que no sea un Centro de servicio DELTA® autorizado o representante. Bajo ninguna circunstancia DELTA® será responsable por daños fortuitos o consecuentes derivados de productos defectuosos. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación o exclusión anterior podría no aplicarse a usted. Esta es la única garantía de DELTA® y establece el recurso exclusivo del cliente, con respecto a productos defectuosos; todas las demás garantías, expresas o implícitas, ya sea de comerciabilidad, adecuación para un propósito o de otro tipo, están expresamente excluidas por DELTA®. Para obtener más detalles sobre la cobertura de la garantía e información de la garantía de reparación, visite www.DeltaMachinery.com o llame al 1-800-223-7278. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían en ciertos estados o provincias.

AMÉRICA LATINA: Esta garantía no se aplica a los productos vendidos en América Latina. Para los productos vendidos en América Latina, vea la información de garantía específica del país contenida en el embalaje, llame a la empresa local o consulte el sitio web para obtener información de garantía.

DELTA®

POWER EQUIPMENT CORPORATION

ASISTENCIA SOBRE GARANTÍA, SERVICIO O PIEZAS

Todas las máquinas y accesorios DELTA® están fabricados en cumplimiento de altos estándares de calidad y reciben el servicio técnico de una red de centros de servicio de fábrica de DELTA® y centros de servicio autorizados de DELTA®. Para obtener información adicional sobre su producto de calidad DELTA®, obtener asistencia sobre garantía, servicio o piezas, o para localizar el centro de servicio más cercano, llame al 1-800-223-7278.

PIEZAS DE REPUESTO

Utilice solamente piezas de repuesto idénticas. Para obtener una lista de las piezas o para hacer un pedido de piezas, visite nuestro sitio web en www.DeltaMachinery.com/service. También puede hacer un pedido de piezas desde su sucursal de la fábrica más cercana, el centro autorizado de servicio de garantía, o puede llamar al gerente de servicio técnico al número 1-800-223-7278 para recibir asistencia personalizada por parte de uno de nuestros expertos representantes.

REEMPLAZO GRATUITO DE LA ETIQUETA DE ADVERTENCIA

Si le faltan las etiquetas de advertencia o si se encuentran ilegibles, llame al 1-800-223-7278 para que se las reemplacen de manera gratuita.

Todas las herramientas de calidad en algún momento necesitarán servicio técnico o reemplazo de las piezas. Para obtener información sobre DELTA® Power Equipment Corporation, sus sucursales de fábrica o para localizar un centro autorizado de servicio de garantía, visite nuestro sitio web en www.DeltaMachinery.com/service o llame a nuestro centro de atención al cliente al 1-800-223-7278. Todas las reparaciones realizadas en nuestros centros de servicio tienen garantía completa contra materiales o mano de obra defectuosos. La garantía no cubre las reparaciones realizadas por terceros. Cuando llame a este número también se puede encontrar respuestas a preguntas frecuentes.

También nos puede escribir para obtener información a: DELTA® Power Equipment Corporation, 2651 New Cut Road, Spartanburg, SC 29303 - Attention: Technical Service Manager. Asegúrese de incluir toda la información que figura en la placa de identificación de su herramienta (número de modelo, tipo, número de serie, código de fecha, etc.)

DELTA®

POWER EQUIPMENT CORPORATION

2651 New Cut Road

Spartanburg, SC 29303

[phone]

www.DeltaMachinery.com
