MANUAL DE USUARIO SSX90 Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto depen del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

Marca de prohibición	Marca de advertencia	Cuidado con e fuego	Voltaje peligroso
Indica un acto prohibido que podría causar lesiones fatales o graves. lesió	Indica asuntos que pueden causar lesiones personales o daños a los artículos.	Indica que el material utilizado es un material combustible, cuidado con el fuego	Indica un alto voltaje Zona de peligre eléctrico, cuidado con el alto voltaje electricidad

Nota: Asegúrese de mantener este manual en un lugar al que

usuarios puedan acceder en cualquier momento.

Precauciones de operación segura.

Precaución	Después de recibir la mercancía, hay que dejar replaceite lubricante del compresor durante 24 horas an empezar a usarlo, de lo contrario dañará fácilmen compresor.
	No utilice la máquina de hielo al aire libre. Si se lluvia, podría provocar una fuga o descarga eléctricas.
	Nunca coloque esta máquina de hielo en un lugar ni donde pueda salpicar agua. Dañar el aislamiento máquina de hielo podría causar fugas o descarg eléctricas.
	Nunca rocíe agua directamente sobre la máquina de Una máquina de hielo húmeda podría causar un descarga eléctrica o un cortocircuito.
	Asegúrese de no introducir sustancias volátiles n inflamables en la máquina de hielo. El almacenamie estos materiales podría provocar una explosión o incendio.
	La máquina de hielo solo debe ser instalada p ingenieros o personal de mantenimiento cualificados. instala usted mismo, podría provocar fugas de ga líquido, descargas eléctricas o incendios.
	Nunca desmonte, repare ni modifique la máquina de Si personal no cualificado realiza este trabajo, po provocar un incendio o lesiones personales debido fallo en el funcionamiento.
	Nunca conecte la máquina de hielo a tierra a través tubería de gas, una red de agua, una línea telefór pararrayos. Esto se considera peligroso.
	Nunca inserte materiales metálicos, como pasadores cables de hierro, en los respiraderos, orificios de puertos de escape para la circulación del aire e tanque. Esto podría provocar una descarga eléctrico lesiones personales debido al accionamiento accider de las piezas móviles.
	Asegúrese de colocar la máquina de hielo firmeme sobre una superficie sólida. Si la superficie no suficientemente resistente o no está colocada correctamente, la máquina de hielo podría dañarse vuelca.Asegúrese de utilizar la fuente de alimentación esp indicada en la placa de características de esta máchielo. Usar una toma de corriente derivada pod provocar un incendio.
	Asegúrese de insertar firmemente el enchufe de alimentación en el tomacorriente después de quita polvo.Un enchufe lleno de polvo o insertado incorrectam puede provocar un incendio.
	Utilice una toma de corriente con conexión a tierr evitar descargas eléctricas. En el improbable caso no haya una toma de corriente con conexión a ti dispositivo de conexión a tierra debe ser instalado técnico cualificado. La toma de corriente debe estar lugar de fácil acceso después de la instalación
	Si por cualquier motivo hay alguna temperatura ano alarma en la caja, deberá trasladar inmediatamente contenido de la caja a un lugar seguro para evi pérdida.
	Este aparato contiene materiales inflamables y debe desechado y reciclado por personal y agencias califi
	No utilice equipos mecánicos ni otros medios pa acelerar la descongelación.proceso excepto según lo recomendado por el fabri
	No dañe el circuito de refrigeración.
	A excepción del tipo recomendado por el fabricant aparato no debe utilizarse en la sala de almacena de alimentos del aparato.Utilice el nuevo conjunto de manguera que viene aparato. El conjunto de manguera viejo no se pu reutilizar.
	Al manipular materiales tóxicos, peligrosos o radiact utilice esta máquina de hielo en un lugar seguro. inadecuado puede afectar negativamente su salud medio ambiente.
	La eliminación de la máquina de hielo debe ser por una persona especializada. Nunca la tire a la ya que podría causar que el niño se quede dorm ella.
	No existen obstrucciones alrededor del aparato ni estructura empotrada, manteniendo abierta la ventilac
	Desenchufe el cable de alimentación antes de lim realizar mantenimiento o inspeccionar la máquina de para evitar descargas eléctricas o lesiones persona
	Algunos modelos utilizan refrigerantes y agentes espumantes inflamables; tenga cuidado con el fueg producto tiene la marca "Precaución con el fuego"). Si se produce alguna anomalía en el producto, de reparado por personal o instituciones cualificadas.
	Este aparato contiene un agente espumante inflama ciclopentano , que debe ser eliminado y reciclado personal e instituciones cualificados.
	Se debe supervisar a los niños para garantizar q jueguen con la máquina.

Si la máquina de hielo presenta fallas, desconecte de alimentación. Si continúa funcionando de form anormal, podría provocar una descarga eléctrica o incendio.

La seguridad eléctrica es importante

1. El voltaje de funcionamiento de la máquina de hielo debe ser el marca reconocida. Si el voltaje no está dentro de este rango, adquie regulador de voltaje superior a 1000 W.
2. Asegúrese de conectar el cable de tierra y de conectarlo a tierra forma segura. El cable de tierra no debe estar conectado a la tuberi agua ni a la de gas.
3. Para proteger el compresor, no vuelva a encender la máquina de dentro de los 10 minutos posteriores a su apagado.
4. No conecte otros aparatos eléctricos a la misma toma.
5. Si el cable de alimentación está dañado, para evitar peligros, debe reemplazado por una persona designada por el fabricante o un profes calificado.
6. El sistema de control eléctrico tiene un voltaje de más de 36 V, abra ni lo toque mientras lo usa, si necesita repararlo, comuníquese fabricante o solicite a personal técnico calificado relevante que lo trate

ADVERTENCIA: No opere la máquina de hielo si hay una fuga de g el entorno donde se encuentra. Dado que la chispa causada por la apertura y el cierre del enchufe o del controlador de temperatura pue provocar un incendio, se debe cortar la fuente de aire y abrir la ver para permitir la circulación del aire.

Precauciones de instalación

Requisitos para las condiciones de manipulación y movimiento:

Durante el transporte, el gabinete debe mantenerse lo más recto posi con una inclinación máxima de 45°. No lo invierta ni lo coloque en

horizontal.

Para operar la máquina de hielo correctamente y obtener el mejor rendimiento, coloque la máquina de hielo en las siguientes condiciones:

1. Terreno sólido y plano

Coloque la máquina de hielo sobre una superficie sólida y nivelada p evitar vibraciones y ruidos excesivos.

2. Mantener alejado de fuentes de calor.

Evite colocar la máquina de hielo cerca de equipos calientes, como estufas de gas o cocinas. Calentarla puede reducir la eficiencia de enfriamiento.

3. Evite la luz solar directa

Si la máquina de hielo se instala bajo la luz solar directa, puede pr un funcionamiento anormal y acortar la vida útil de la máquina de h

4. Zona seca

Evite colocar la máquina de hielo en un área húmeda, por ejemplo, de un grifo o cerca de un fregadero.

Ten cuidado	Después de recibir la mercancía, hay que dejar el aceite lubricante del compresor durante 24 horas de empezar a usarlo, de lo contrario dañará fácil compresor.
	Si la máquina de hielo se coloca en una zona he debe instalar un interruptor de desconexión y cone a tierra. Instale el interruptor de desconexión en eléctrica. Para más información, consulte con e vendedor de la máquina de hielo o con un elec
Precaución
	Utilice siempre un enchufe con estructura de cone tierra y conecte a tierra la máquina de hielo par descargas eléctricas durante una fuga.
	Reemplazar un terminal de conexión a tierra con tubería de agua no brindará una protección de co a tierra adecuada en muchas situaciones, ya qu menudo se utilizan tuberías de plástico en plome
	Nunca conecte a tierra la máquina de hielo a tra una tubería de gas ya que esto es muy pelig
	Nunca conecte a tierra la máquina de hielo media línea telefónica o un pararrayos, ya que si cae un generará una gran corriente, lo que hace que conexión a tierra sea muy peligrosa.

1. Nada caerá a la máquina de hielo.
2. Se deberán proporcionar instrucciones de instalación y funcionamiento.

Declaraciones de precaución sobre el manejo, traslado y uso de máquina de hielo para evitar dañar los tubos de refrigerante o aumentando el riesgo de fuga.

1. Las instrucciones de instalación y funcionamiento deberán indic que

Los componentes se sustituirán por componentes similares y El mantenimiento deberá ser realizado por personal de servicio autorizado de fábrica, a fin de minimizar el riesgo de posible ign debido a piezas incorrectas o servicio inadecuado.

1. Las instrucciones de instalación deberán indicar que la máquin de hielo debe...

Instalado de acuerdo con la norma de seguridad para Refrigeración

sistemas, ASHRAE 15. Además, las instrucciones deberán indicar máquina de hielo No se deberá instalar en pasillos o corredores espacios públicos. edificios.

Condiciones ambientales:

Este equipo está diseñado de acuerdo con las siguientes condiciones:

1. Uso en interiores.
2. La altitud no es superior a 2000 metros.
3. La temperatura ambiente está en el rango de 10°C a 32°C.
4. Cuando la temperatura no es superior a 31 °C, la humedad relati máxima es del 80% y la humedad relativa máxima disminuye linealme con el aumento de la temperatura.
5. La fluctuación del voltaje de la fuente de alimentación principal no excede el ±10% del voltaje nominal.
6. De acuerdo con el nivel de instalación del equipo (más nivel de transitorio sobre Voltaje.

Este aparato se utiliza para fines similares, tales como:

-- un área de cocina en una tienda, oficina u otro lugar de trabajo;
-- Tanto agricultores como hoteles, moteles y entornos residenciales;
-- Entorno hotelero familiar;

Industria de la restauración y aplicaciones similares no minoristas. Esta aparato no está diseñado para uso doméstico general.

Funcionamiento correcto

Al utilizarlo por primera vez y para un funcionamiento continuo, siga reglas que se indican a continuación.

1. Conecte la máquina para fabricar hielo a una toma de corriente e (la fuente de alimentación es compatible con la marca conocida).

2. La máquina de hielo debe funcionar durante un largo tiempo para estabilizar la temperatura en la sala de almacenamiento de hielo y minimizar la cantidad de aperturas de puertas durante este período.

3. La máquina de hielo está rodeada por un sistema de refrigeración prohibido bloquear los artículos.

4. Después de completar la inspección del funcionamiento de la máqu de hielo, encienda la máquina de hielo y deje que comience a produ hielo.

- Utilice una fuente de agua independiente para la máquina de hielo revísela periódicamente para evitar baja presión de agua, fluctuaciones obstrucción del filtro. - No almacene ningún residuo en la sala de almacenamiento de hielo congele ni congele ningún alimento en la sala de almacenamiento de y mantenga limpia la pala para hielo.

Cuando la hielera esté plastificada, ábrala y ciérrela suavemente. No caer la puerta. Una vez que se acabe el hielo, cierre la puerta corr La máquina de hielo debe mantenerse alejada de fuentes de calor. E estrictamente prohibido usarla en entornos con temperaturas altas o ba Evite la luz solar directa para no afectar la disipación de calor de la máquina.

- No lave directamente la superficie de la máquina de hielo salpicándo con agua.

De lo contrario, podría provocar un cortocircuito o una fuga eléctrica.

- Después de utilizar la máquina de hielo durante un período de tier se deja sin usar durante un tiempo prolongado, se debe energizar ca meses durante 4 a 6 horas.

Debido a que el producto se actualiza y clasifica continuamente, posible que el equipo que reciba no sea exactamente igual a la imagen del manual. Por favor, comprenda. Lo mejoraremos continuamente .

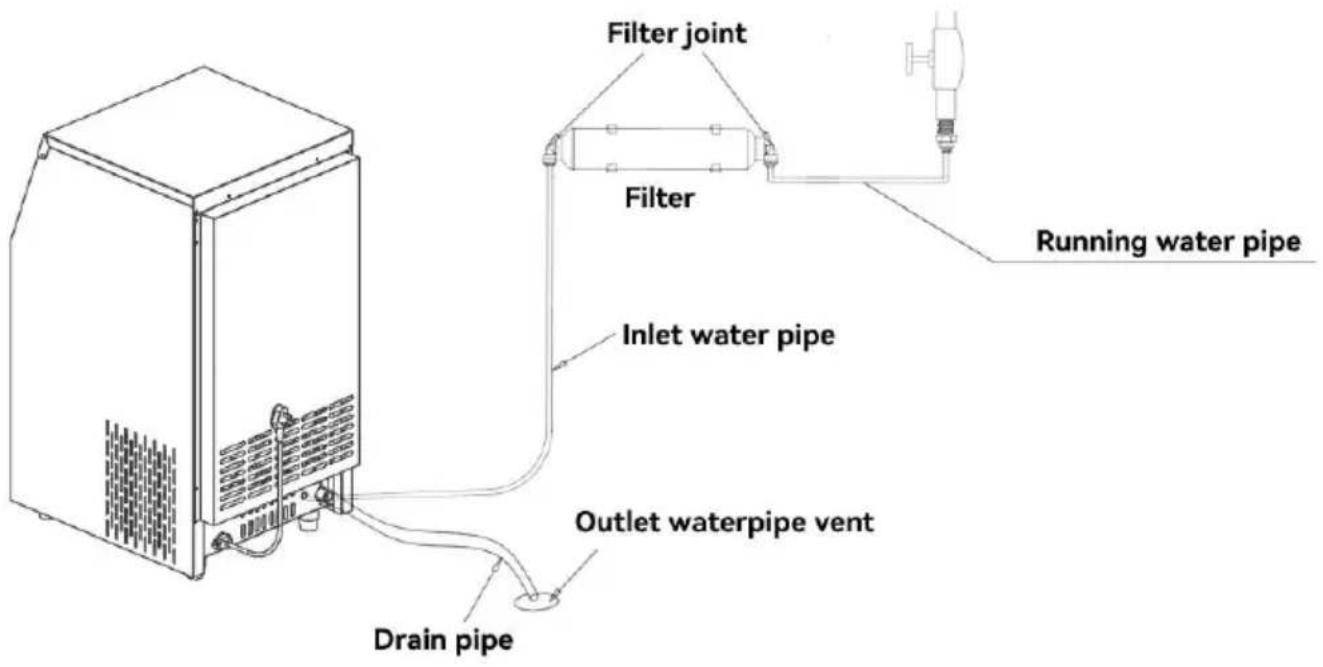

1. Se debe utilizar agua potable filtrada a temperatura normal para h hielo.
2. La presión del suministro de agua debe controlarse entre 130 y 5 pa. Si la presión del agua es demasiado alta, instale una válvula de No deje que la manguera esté bajo alta presión.
3. Conecte la manguera exterior de la máquina al grifo del filtro de potable. El filtro tiene una señal que indica la entrada y la salida.
4. Conecte la entrada del filtro al grifo de agua potable.
5. Para garantizar un drenaje fluido de la máquina, es importante asegurarse de que la tubería de drenaje esté por debajo de la super inferior de la máquina. La tubería de drenaje de la máquina con bor drenaje debe estar por debajo de la superficie inferior del depósito de almacenamiento.

Advertencia

Sólo se permite la conexión al agua potable.

Instalación todo en uno

※ Si la máquina de hielo no viene con un filtro, clientes deben comprarlo ellos mismos.

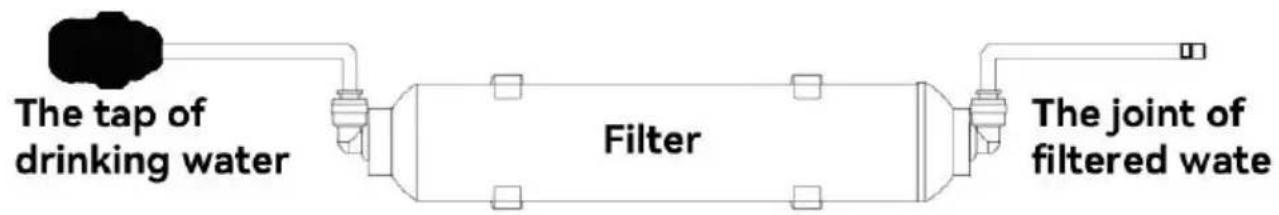

Las instrucciones de instalación del filtro.

Las instrucciones de instalación del filtro

La instrucción del filtro instalación

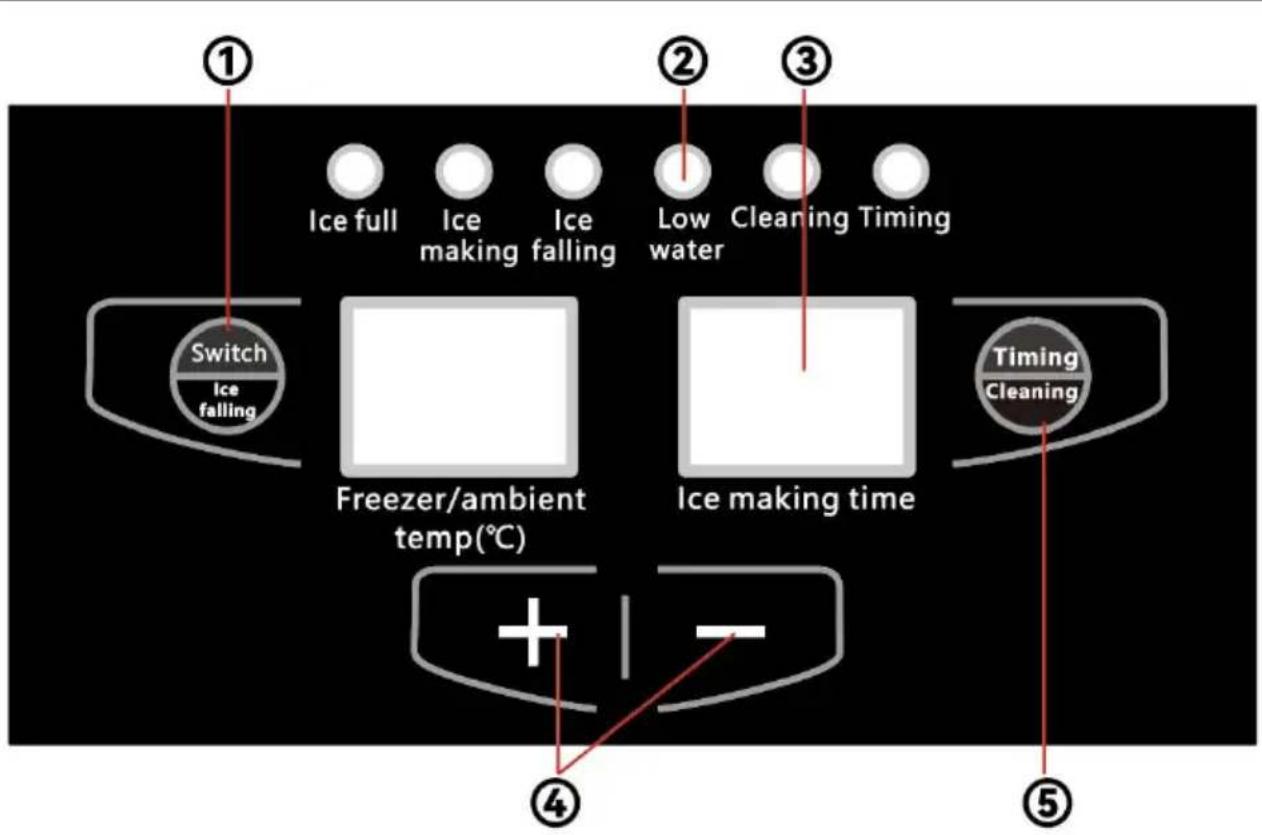

Descripción de la función del panel de operación del tubo digital cuatro botones.

① Interruptor de encendido y tecla de descongelación después encender, haga clic para ingresar al estado de fabricación de haga clic para ingresar al estado de descongelación durante el proceso de fabricación de hielo; en el estado de fabricación o descongelación, presione y mantenga presionado durante 3 seg para ingresar al estado de apagado.

2 Luz LED: Representa el estado de la máquina.

③ Tubo de visualización digital

El tubo digital de la izquierda muestra la temperatura ambiente temperatura del aire de retorno; el tubo digital de la derecha tiempo de conmutación de tiempo y el tiempo de fabricación

4 Botón +-;

Ajuste el grosor del cubo de hielo en el modo de trabajo ; de apagado o encendido y apagado, ajuste el tiempo del inte sincronización; mantenga presionado el botón "-" durante 3 seg para encender o apagar la luz.

5 Botón de limpieza y temporización

En el modo de espera, presione la tecla continuamente durante segundos, el sistema ingresa al modo de limpieza; Presione es al iniciar para ingresar a la cuenta regresiva del apagado pro luego haga clic para cancelar el apagado programado; Presione botón en el estado de espera para ingresar a la cuenta regre encendido programado y luego haga clic para cancelar el ence programado; La unidad de tiempo mostrada es la hora.

Instrucciones de funcionamiento de los botones •Proceso de operación

1. Conecte la alimentación, haga clic en el botón de interruptor de la máquina de hielo, la máquina de hielo comienza a funcionar.
2. Abra la válvula solenoide de entrada de agua para introducir el a una vez que el nivel sube, la bola flotante sube. Cuando el nivel al nivel requerido, se cierra la válvula de entrada y se inicia el program limpieza. Una vez finalizada la limpieza, el sistema entra automático en el ciclo de fabricación de hielo.
3. Cuando el grosor del cubo de hielo alcanza el establecido, se ini programa de descongelación. La válvula solenoide se activa, la bomba agua se detiene, el calor entra en el evaporador y el cubo de hielo durante aproximadamente 1,5 minutos. Al caer, el deflector de caída o hielo se activa. Gire y abra el interruptor de láminas. Cuando este s la máquina regresa al proceso de fabricación de hielo.
4. El compresor no se detiene durante todo el proceso de fabricación descongelación de hielo.
5. Cuando la cubeta de hielo esté llena y el interruptor magnético de

láminas no pueda cerrarse automáticamente, la máquina dejará de funcionar automáticamente. Cuando se extraigan suficientes cubitos de hielo y el interruptor magnético de láminas se cierre de nuevo, la ma se encenderá con un retraso de 3 minutos y volverá a iniciar el pro fabricación de hielo.

Ajuste del grosor del cubo de hielo

1. Mantenga pulsado el botón "+" durante 3 segundos hasta que la temperatura empiece a parpadear. A continuación, pulse el botón "+" para ajustar el grosor de los cubitos de hielo. Al pulsar el botón "+" mostrarán los minutos; cada minuto se suma al tiempo de fabricación actual, hasta un máximo de 15 minutos. Cada minuto de reducción r el tiempo de fabricación, con un mínimo de -7 minutos. Aumentar el de fabricación resultará en cubitos más gruesos, mientras que disminu los hará más finos.
2. Una vez ajustado el tiempo de fabricación de hielo, el nuevo tierr fabricación de hielo se aplicará al siguiente lote de hielo una vez fin el lote actual.

Haga clic en el interruptor de luz azul para encenderlo; de contrario, apáguelo.

- Función de encendido programado

1. En el estado de espera, presione la tecla de sincronización preestablecida para ejecutar la función de encendido temporizado, la light LED de sincronización se enciende y el número mostrado es el tiempo encendido restante y la unidad es la hora.
2. En el estado de encendido temporizado, haga clic en + o - para el tiempo de encendido restante.
3. Después de ejecutar el encendido programado, haga clic en el bo reserva programada para cancelar el encendido programado.

- Función completa de hielo

1. Cuando el cubo de hielo esté lleno de hielo y el deflector de hielo

pueda cerrar automáticamente, la máquina dejará de funcionar automáticamente.

1. Cuando se agoten los cubitos de hielo, el deflector de hielo se no y la máquina se encenderá automáticamente después de 3 minutos. La máquina de hielo se detiene debido a fluctuaciones de voltaje y pres agua, y no produce hielo ni descongela, primero enciéndala después minutos de desenchufarla para probarla. Debido a los cambios de temperatura del agua y la temperatura ambiente, a veces puede apar hielo en el fregadero. Si la cantidad de hielo es excesiva, desenchufarla máquina durante 10 minutos y vuelva a encenderla.
2. Cuando no esté en ninguna interfaz de configuración, fuerce el funcionamiento de la bomba de drenaje durante 60 segundos y luego finalícela (incluido el modo de espera y el inicio) presionando continuamente el botón "-" dos veces (el efecto se produce en 2 segundos).
3. Al encender la máquina, la bomba de drenaje se activa automáticamente durante 20 segundos cada 15 minutos y luego se a? Nota: Las funciones de la máquina, como la producción de hielo, la descongelación, la adición de agua, la falta de agua y la limpieza b pertenecen al modo de inicio.

Precautions

Siga los requisitos de este manual para realizar el mantenimiento de máquina a fin de aumentar la confiabilidad y longevidad de esta mác de hielo. Además, un buen mantenimiento puede evitar el consumo excesivo de energía.

1. Limpie con frecuencia el entorno que rodea la máquina de hielo y mantenerla limpia y no bloquee las rejillas de ventilación utilizadas para ventilación de la máquina de hielo.
2. La carcasa se puede limpiar con un detergente neutro y luego co paño suave. Si es necesario, se pueden utilizar limpiadores y abrillantadores comerciales para acero inoxidable.
3. Los filtros deben revisarse periódicamente y reemplazarse con filtros

nuevos inmediatamente si están dañados.

1. El tanque de agua de la máquina de hielo y el interior del depó hielo se pueden lavar directamente con agua. No utilice demasiada presión ni enjuague directamente la bomba de agua ni la parte super la bandeja de hielo para evitar que el circuito se empape.
2. Mantenimiento del condensador de la máquina de hielo refrigerada aire: Limpie el condensador cada tres meses. Utilice un cepillo suave una aspiradora con cepillo para cepillar las aletas del condensador de arriba a abajo en la dirección de las aletas para evitar dañarlas y a efecto de enfriamiento.

	Cualquier tipo de mantenimiento no está incluido garantía.
	Los elementos filtrantes deben cambiarse periódicame
	Corte el suministro de agua y la electricidad ante limpiar o revisar la máquina.
	Si hay mucha suciedad o sarro en la máquina, o tuberías están obstruidas, llame al servicio posventa servicio a domicilio tiene un coste.
	condensador enfriado por aire es muy afilada. Te cuidado de no lastimarse cuando la limpie.

Guía de uso seguro del hielo

El mantenimiento y la inspección de rutina son especialmente importar si el hielo se va a utilizar como hielo comestible.

Si la máquina de hielo se ha utilizado durante mucho tiempo, el hiel producido puede acumular sarro, moho u óxido debido a la temperatu el agua. calidad o envejecimiento Por lo tanto, es importante mantene

interior del

refrigerador limpio mediante mantenimiento de rutina. Si encuentra materia extraña en el fondo del refrigerador o en el hielo durante el funcionamiento o

Mantenimiento, deje de utilizar la máquina de hielo y comuníquese cc vendedor inmediatamente.

1. Pala para hielo (limpiar una vez al día)

Sumerja la cuchara para hielo en agua tibia (30\~ 40 °C) que conten solución desinfectante durante más de 3 minutos, luego enjuague con agua del grifo y seque.

1. Puerta del refrigerador (limpiar una vez al día)

Dado que la puerta del refrigerador es susceptible a la contaminación bacteriana, asegúrese de mantenerla limpia limpiándola con un paño suave con agua tibia. 3. Refrigerador, soporte para pala de hielo y (limpieza semanal).

Información importante

1. Para evitar la deformación o el agrietamiento de las piezas de pla evite el contacto con pesticidas u otras sustancias oleosas.

2. Retire completamente la suciedad o el polvo del marco de fijación pala para hielo.

1. Arriba c sobre desmontaje

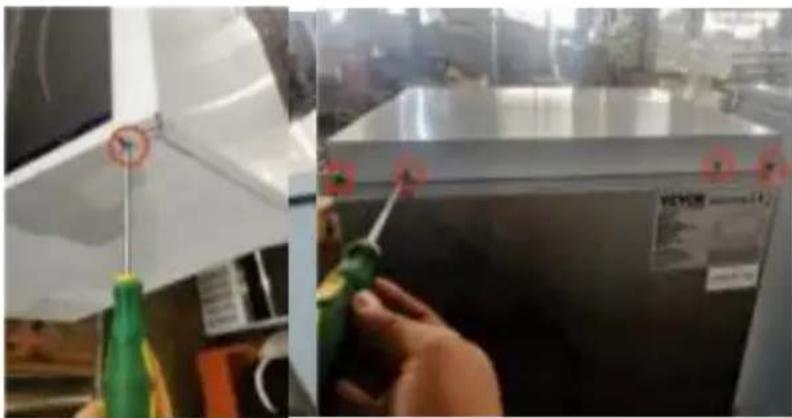

Hay seis tornillos delante de la cubierta superior de la máquina en lados izquierdo y derecho y la parte posterior, use un destornillador para quitar estos seis

Gire los tornillos en sentido antihorario y luego levante con cuidado I placa de cubierta superior y colóquela en una posición adecuada.

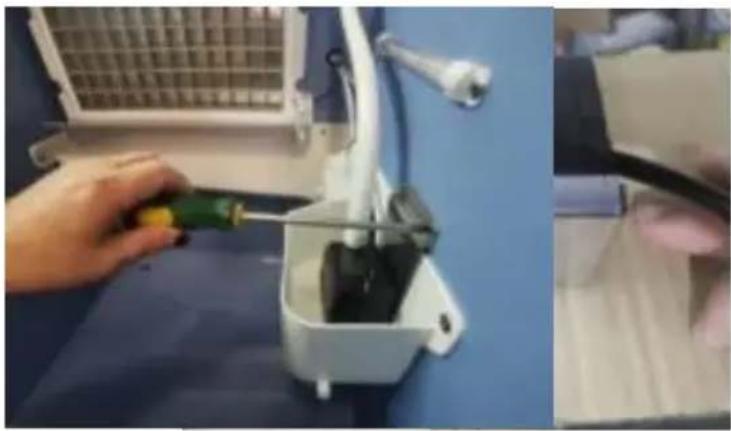

1. Desmontaje y limpieza de la bomba de agua (limpieza cada 2 meses)

2.1 Retire los dos tornillos sobre el soporte de la bomba con un destornillador de cruz, luego extraiga la unión de la tubería de bomba la bomba.

boquilla de salida, y retire los dos tornillos de la parte inferior del s de la bomba , apóyelo con un destornillador de cruz.

2.2 Retire la cubierta frontal del filtro (Figura 1) y el filtro se puede directamente .

2.3 Gire la tapa en sentido antihorario y retírela (Figura 2).

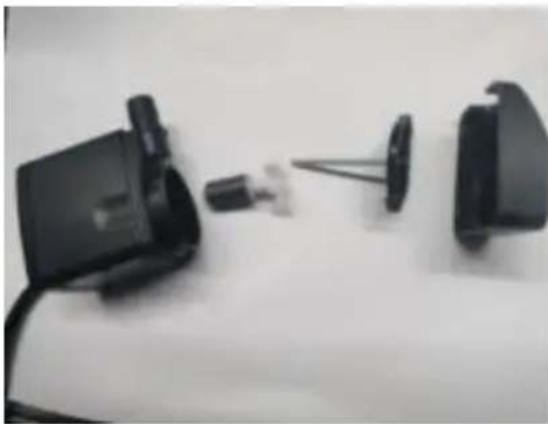

2.4 Después de retirar la tapa de sellado, retire el rotor. Este se fija posición correcta mediante un imán y solo se puede retirar sujetando lámina de agua con un clip. o uña del dedo (Figura 3).

2.5 Límpielo y vuelva a colocar la bomba de agua .

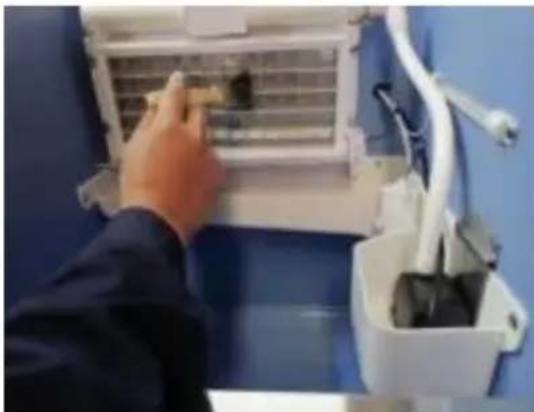

1. Limpieza de las rejillas de hielo (limpieza cada 2 meses)

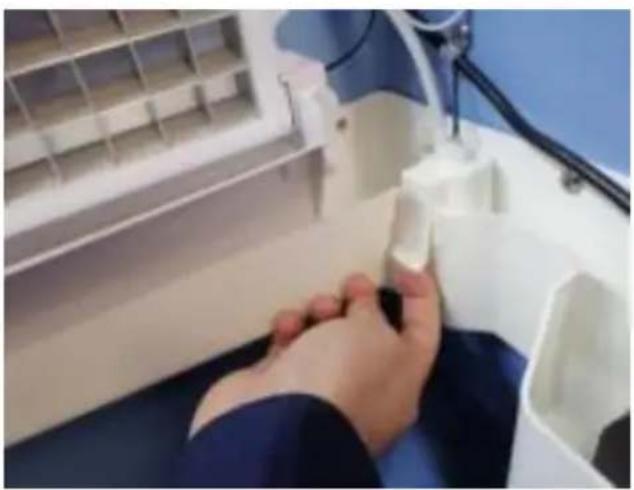

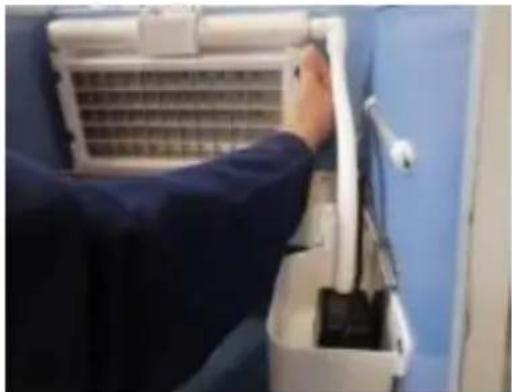

3.1 Sujete la abrazadera en la tubería de agua y luego retire la tub la bomba.

3.2 Retire los dos tornillos del soporte del tubo con una cruz. destornillador, luego retire el soporte y el tubo.

3.3 Lave la superficie de la rejilla de hielo con un cepillo suave o esponja humedecida en vinagre o removedor de sarro para limpiar las sarro.

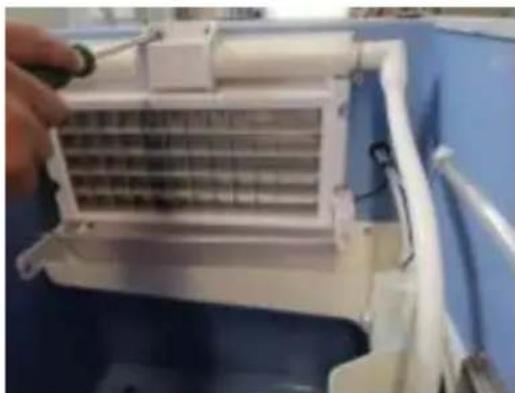

3.4 Con un destornillador de estrella, retire el tornillo de fijación del de la ducha de hielo. A continuación, retire los tapones izquierdo y y el tubo de la ducha a la vez. Limpie el tubo por dentro y por fu cepillo.

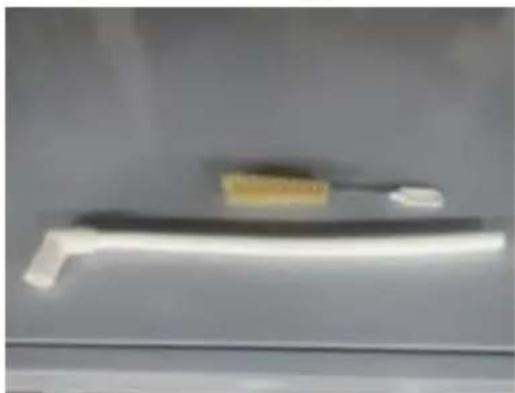

3.5 Limpie la manguera del cabezal de la bomba con un cepillo.

1. Lavado de la bola flotadora (lavar una vez cada 2 meses)

Retire el conjunto de bola flotadora de la ranura del fregadero y láve un cepillo.

1. Limpieza del fregadero y del frigorífico de almacenamiento

5.1 Sumerja en vinagre o agente antical con un paño suave, limpie superficie del fregadero y el refrigerador, limpie la superficie.

5.2 El fregadero se limpia cada 2 meses y el refrigerador una vez | semana.

1. Limpieza diaria de los cursos de agua

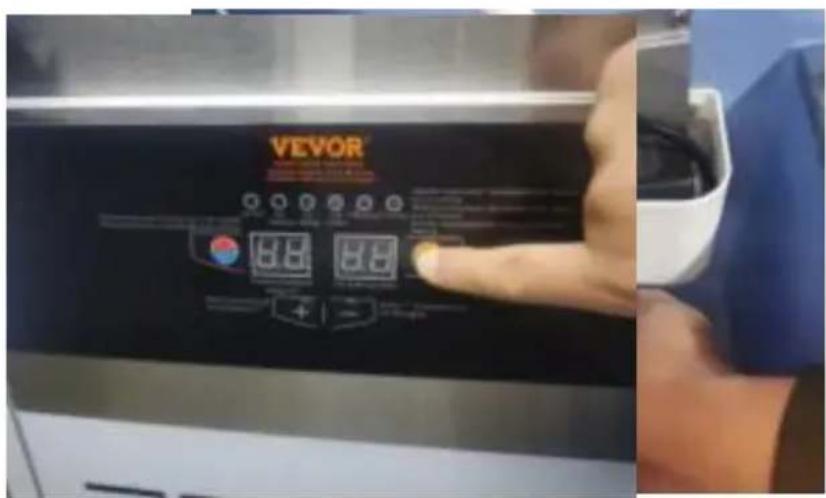

6.1 Mezcle la cantidad correcta de solución de ácido cítrico en un b limpio. Luego, vierta la solución en el fregadero y haga clic en la p para borrar la tecla. Después de limpiar, retire el tapón de drenaje c tanque y vacíe la solución de ácido cítrico.

VEVOR 88 88

6.2 Vierta una cantidad adecuada de agua en el fregadero, luego pre la tecla de lavado, lave durante 3-5 minutos, drene el agua del tanq repita de 4 a 6 veces.

6.3 Asegúrese de que la vía fluvial se limpie cada 7 a 15 días.

Antes de consultar con el servicio de atención al cliente posvent

Si la máquina de hielo funciona de manera anormal, comuníquese co servicio posventa.

Servicio al cliente. Sin embargo, debe confirmar la siguiente situación.

1. Si la altura del agua es normal o no.

La forma correcta de comprobarlo es aflojar la junta de entrada (con de 6 derivaciones) detrás de la máquina. Si pierde normalmente cuan afloja la junta a un

valor requerido, significa normal. de lo contrario no hay agua.

Nuestras máquinas de hielo son totalmente automáticas, por lo que algunos modelos no tienen

Interruptor eléctrico. Puedes pedirle ayuda a un técnico electricista.

Comprueba. Principalmente, debes prestar atención al enchufe.

1. El número de modelo y el número de serie.

Hay una placa de identificación en el tablero frontal y el número de y el número de serie en el tablero lateral.

	Tendrá un costo la entrada. a Servicio de puerta problema es causado por los usuarios (por ejemplo de agua, falta de electricidad, ambiente, etc.)
	Para evitar que salpique agua a alta presión, no completamente la junta de entrada cuando revise cabezal de agua.
	Las piezas de plástico no están incluidas en la g

Garantía

1. Nuestra empresa acepta la garantía del producto dentro de costo de mano de obra y el reemplazo de componentes son dentro de la garantía.

2. Todas las piezas de plástico no están incluidas en la gara

3. Nuestra garantía es de responsabilidad limitada. Excepto la máquina en sí, cualquier tipo de responsabilidad conjunta no e incluida en la garantía.

4. El mantenimiento rutinario, la limpieza y todos los inconveni derivados del manejo incorrecto no están cubiertos por la gara

5. Todos los servicios de garantía deben ser realizados por lo distribuidores de la máquina o institutos relacionados.

Falla	Posible causa	Solución
La máquina de hielo no funciona	No está conectado a fuente de alimentación ni al suministro de agua.	1. Fusibles 2. Interruptor encendido 3. Cable 4. Interruptor de agua 5. Enchufe de alimentación 6 Tomas de corriente
	El deflector de la bandeja de hielo permanece abierto	Si el deflector de la bande de hielo pudiera abrirse cerrar automáticamente
La máquina se detiene 3 minutos después de encenderlo	Protección de alto voltaje	1. Entorno de alta temperatura2. Filtro del condensador sucio3. Motor del ventilador dañado
La máquina sólo puede hacer Una bandeja de hielo cada vez está encendido	El deflector de la bandeja de hielo permanece abierto o lleno de hielo	1. Si el deflector de la bandeja de hielo pudiera abrirse y cerrar automáticamente 2. El hiel lleno cambiar si se cae
El hielo no pud desprenderse del bandeja de hielo	Bandeja de hielo suc	Es necesario realizar limpieza y desinfección hecho
	La máquina no está colocada sobre una superficie nivelada	Ajuste la máquina a un terreno nivelado.
	La temperatura ambiente es demasiado baja	La temperatura ambiente debe ser 5 °C más alt
	El hielo es demasiad grueso	Ajuste el parámetro de espesor del hielo en T debajo de 0
	Válvula solenoide defectuosa	Reemplace la válvula solenoide
Hielo demasiado fino o incompleto	El nivel de agua de tanque es demasiado bajoLa válvula de entrada no funciona	Verifique el nivel del agua verifique si hay cualquier fugaCompruebe la válvula de entrada
	No hay suficiente presión de agua	La presión del agua debe de 0,13 - 0,55 Mpa
	Las tuberías de agua están bloqueadas	Revise las tuberías y la juntas para ver si hay suciedad.
La fabricación de hielo es lenta	El condensador está sucio	Limpiar el condensador
	La temperatura es demasiado alta o la ventilación es mala	La temperatura ambiente debe supere los 40 °C asegúrese de que haya ventilación.
	La bola del flotador el tanque está demasiado alta o ha una fuga	Ajuste la bola del flotador reemplácela. tanque de agua
	Fuga del tanque de agua	Reemplazar el tanque de agua
	No se pudo conectar válvula de entrada bien cerrado o fuga	Limpie o reemplace la válvula de entrada
	No hay suficiente espacio alrededor de la máquina	Proporcionar espacio adecuado
La luz indicadora de hielo lleno está encendida	Deflector de bandeja de hielo defectuoso	Compruebe si el deflector la bandeja de hielo está atascado
pero no hay hie
Alarma E1	El sensor de temperatura ambiente se rompe	Reemplazar el sensor de temperatura ambiente
Alarma E2	Temperatura del aire de retornoEl sensor se rompe	Reemplace el sensor de temperatura del aire de retorno
Alarma E1,E2	Tanto el sensor de temperatura ambiente como el sensor de temperatura del aire de retorno se romper	1. Reemplace el sensor de temperatura ambiente y sensor de temperatura aire de retorno2. proporcionar suficiente espacio

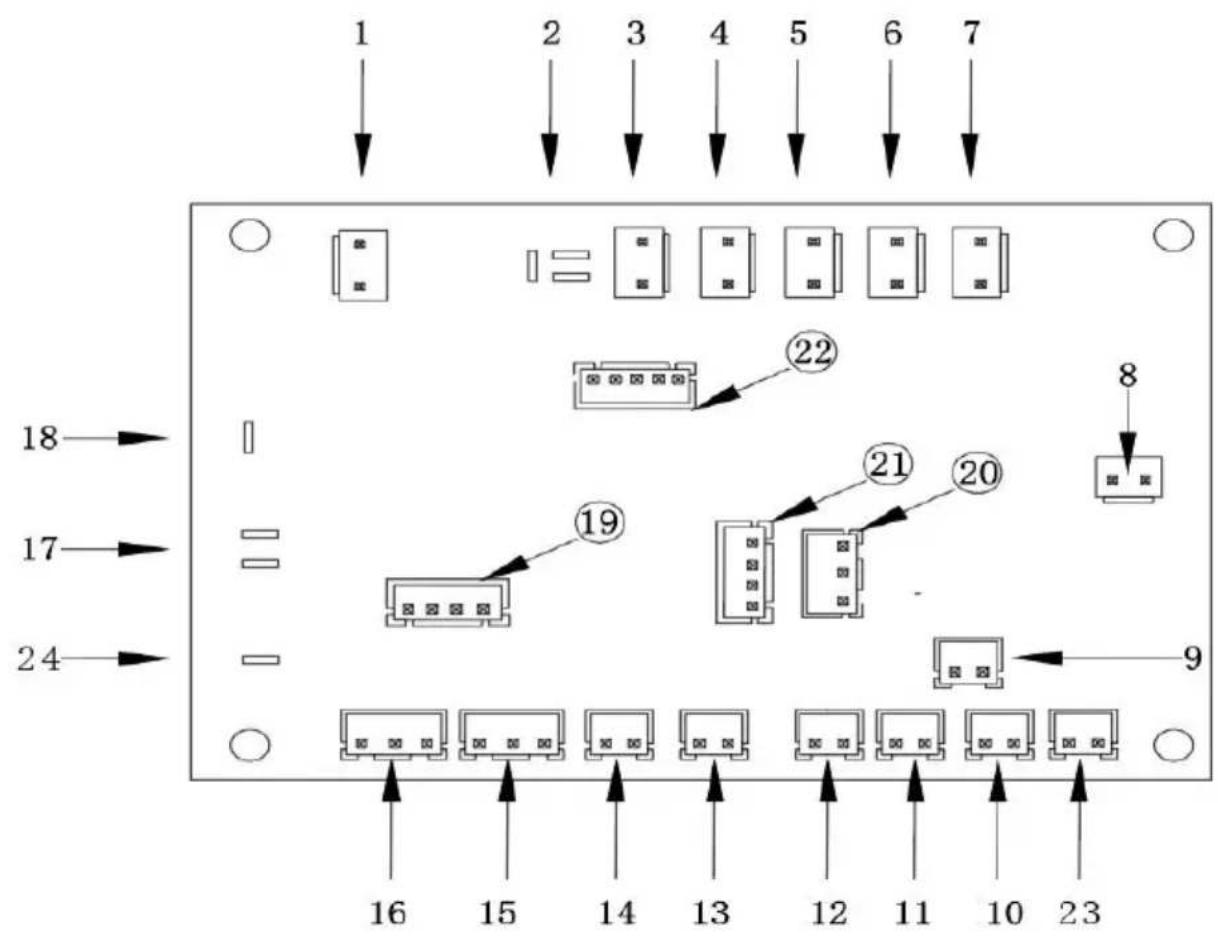

Circuit diagram

Diagrama de cableado de la placa madre de una máquina para fabricar hielo pequeña.

1 2 3 4 5 6 7 18→ 17→ 24→ 16 15 14 13 12 11 10 23 ②2 ②1 ②0 8 ⑲ 9

1. Pabellón de Transformadores de Primaria

2. Línea cero

3. Válvula de deshielo

4. Bomba de agua

5. Ventilador

6. Válvula de entrada

7. Válvula de drenaje

8. Secundario del transformador

9. Luz ambiental

10. luz azul

11. Flotador

12. Sonda de evaporación

13. Sonda de condensación

14. Opciones de drenaje

15. Control de la luz azul

16. Detección de deshielo

17. Conecte el cable con corrie

18. Cable de corriente del compresor

19. Conéctese al puerto serie \$

20. Sonda de hielo lleno

21. Puerto de descarga

22. Pantalla de visualización

23. Ventilador de corriente continua

24. Conectar la máquina

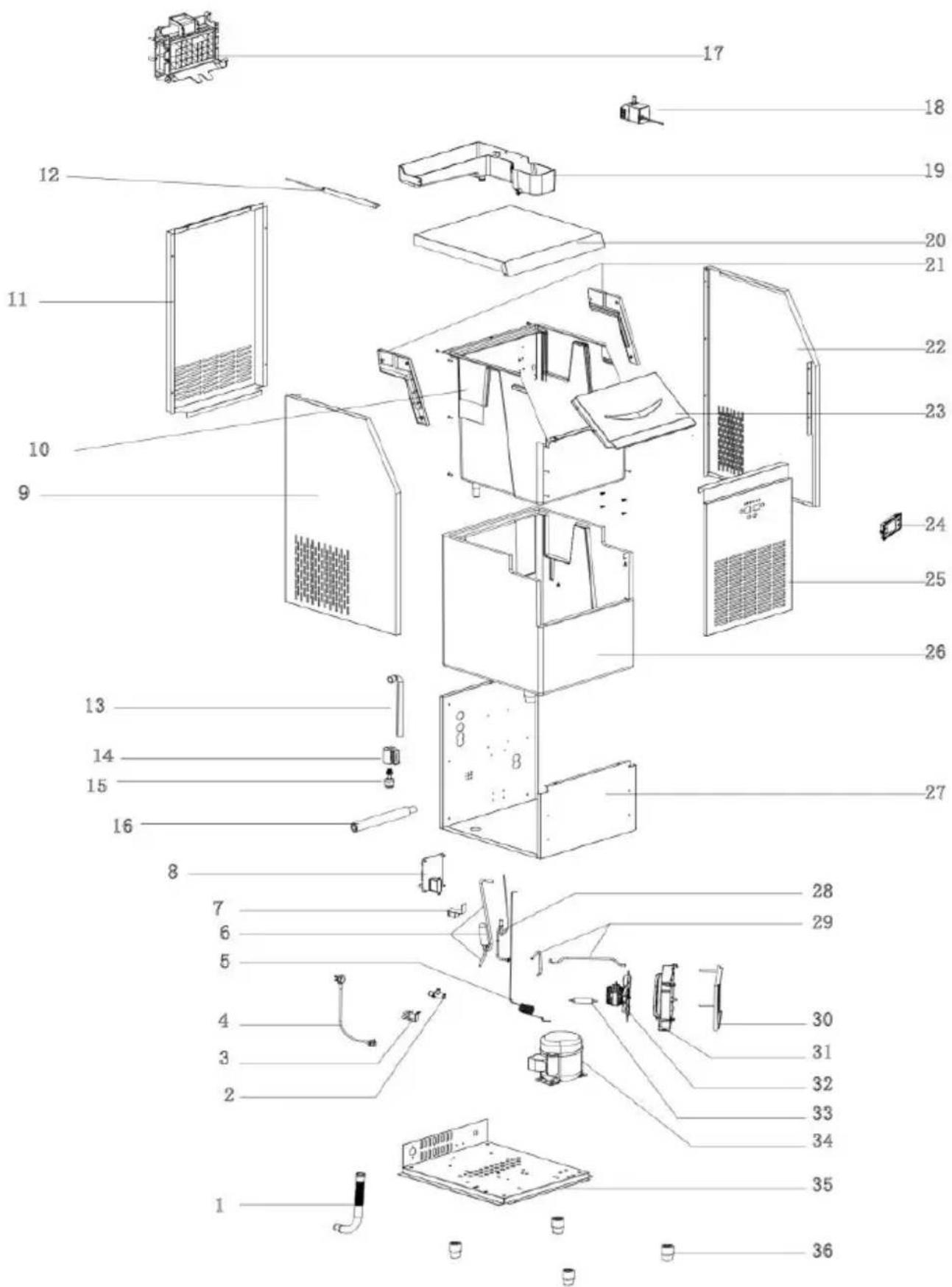

DIAGRAMA DE EXPLOSIÓN DEL PRODUCTO

Referencia número	Parte nombre	Referencia número	Parte nombre
1	Tubo de drenaje del tanque interior	19	Tanque de agua / Abrevadero
2	Salida de drenaje	20	Panel de cubierta superior
3	válvula de entrada de agua	21	Rieles deslizantes izquierdo y derecho
4	Cable de alimentación	22	Panel lateral derecho
5	tubo capilar	23	Panel de la puerta
6	Depósito de líquido	24	Pantalla de visualización
7	Bobina de la válvula solenoide	25	Panel frontal
8	Placa de control	26	Aislamiento de espuma del tanque interior
9	Panel lateral izquierdo	27	Panel trasero
10	Tanque interior	28	válvula solenoide
11	Cubierta de ventilación trasera	29	Tubo de alta presiór
12	LED de luz azul	30	Condensador
13	Tubo de descarga de bomba de agua	31	Cubierta del ventilado
14	Cala flotante	32	Admirador
15	Bola flotante	33	Filtrar
16	Tubería de suministro agua de la bandeja hielo	34	Compresor
17	Bandeja de hielo	35	Placa base
18	bomba de agua	36	Pies de máquina

VEVOR
