Tipo di prodotto	Macchina per il ghiaccio automatica per uso commerciale
Marca	Vevor
Modello	SSX90
Alimentazione elettrica	220-240 V, 50/60 Hz, potenza superiore a 1000 W
Tipo di raffreddamento	Raffreddamento ad aria
Refrigerante	Ciclopentano (agente espandente infiammabile)
Pressione dell'acqua richiesta	0,13 - 0,55 MPa
Temperatura ambiente di funzionamento	10 °C a 32 °C
Funzioni principali	Produzione automatica di ghiaccio, regolazione dello spessore dei cubetti, timer programmabile, funzione di pulizia, scarico forzato, arresto automatico a pieno carico
Pannello di controllo	Display digitale a tubo, 4 pulsanti (accensione/sbrinamento, +/-, timer/pulizia), LED di stato
Materiale della scocca	Acciaio inossidabile (stima)
Tipo di ghiaccio	Cubetti di ghiaccio (forma non specificata, probabilmente cubica)
Manutenzione e pulizia	Pulizia quotidiana della paletta e della porta, settimanale del frigorifero, mensile della pompa dell'acqua, trimestrale del condensatore, disinfezione regolare
Sicurezza	Protezione alta tensione, messa a terra obbligatoria, arresto automatico in caso di guasto, ritardo di riavvio di 3 minuti, divieto di utilizzo all'esterno o in zona umida

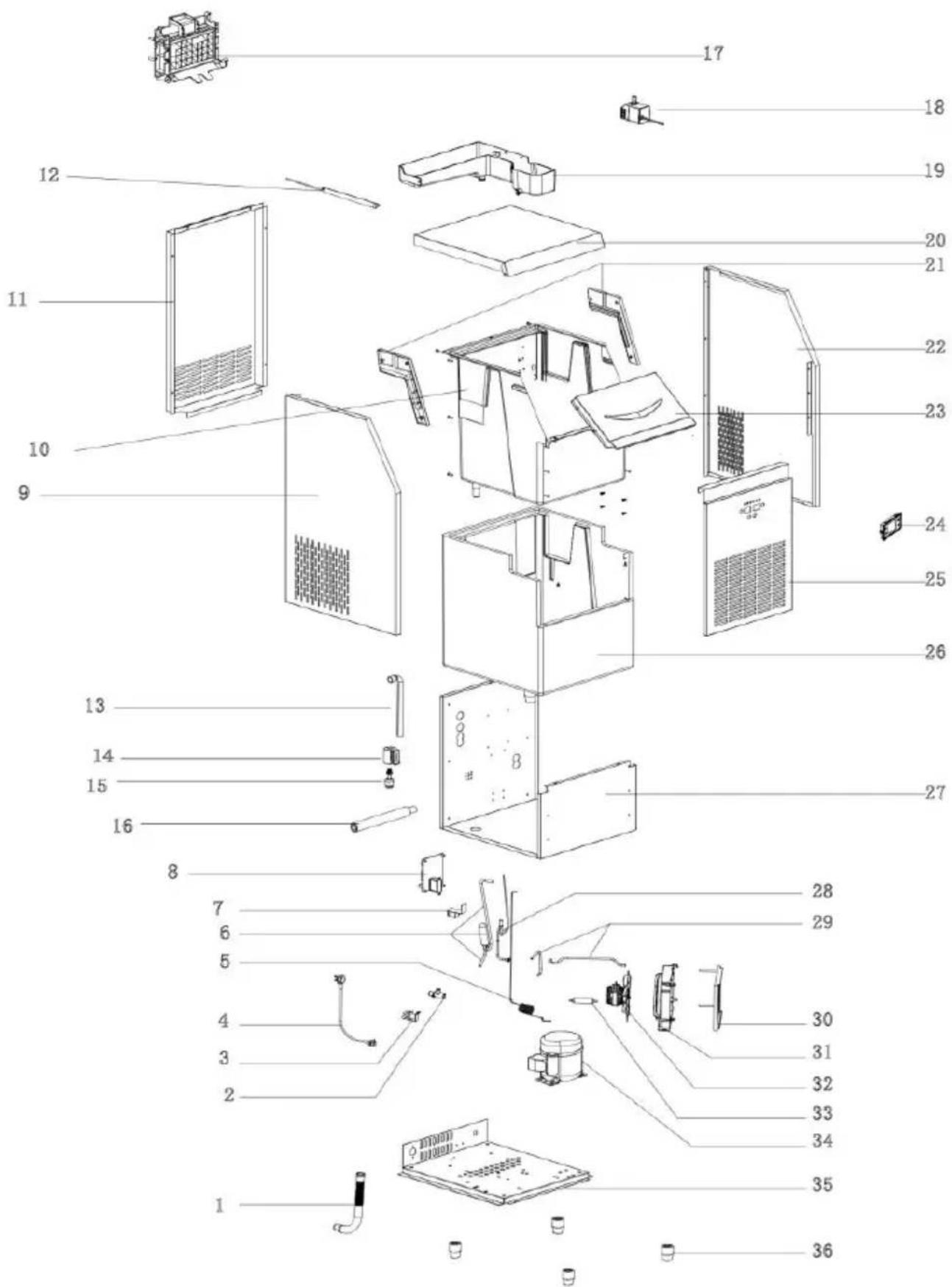

Parti di ricambio e riparabilità	Elenco dei pezzi disponibili: pompa dell'acqua, elettrovalvola, condensatore, sensori, ecc. Si consiglia la sostituzione da parte di personale qualificato.
Informazioni generali	Periodo di riposo del compressore da 2 a 24 ore prima del primo utilizzo. Garanzia limitata di 12 mesi. Solo uso interno.

Domande frequenti - SSX90 Vevor

Cosa fare se la macchina per il ghiaccio non si avvia?

Controllare prima l'alimentazione elettrica: fusibili, interruttore, cavo, presa. Assicurarsi che l'alimentazione dell'acqua sia aperta. Se il deflettore del contenitore dei cubetti rimane aperto, la macchina non si avvia. Consultare il manuale per la risoluzione dei problemi dettagliata.

Perché la macchina si ferma 3 minuti dopo l'accensione?

Ciò è dovuto a una protezione di alta tensione. Le cause possibili sono una temperatura ambiente troppo elevata, un filtro del condensatore sporco o un motore del ventilatore danneggiato. Pulire il condensatore e garantire una buona ventilazione.

Come regolare lo spessore dei cubetti di ghiaccio?

Premere il pulsante '+' per 3 secondi finché la temperatura non lampeggia. Utilizzare '+' o '-' per regolare il tempo di produzione del ghiaccio (da -7 a +15 minuti). Aumentare il tempo produce cubetti più spessi. L'impostazione si applica al lotto successivo.

Cosa significa l'allarme E1 sul display?

L'allarme E1 indica un difetto del sensore di temperatura ambiente. Sostituire il sensore o contattare il servizio post-vendita.

La macchina produce cubetti troppo sottili o incompleti, cosa fare?

Controllare il livello dell'acqua nel serbatoio: la pressione deve essere compresa tra 0,13 e 0,55 MPa. Verificare l'elettrovalvola e i tubi dell'acqua per eventuali intasamenti. Regolare anche il parametro dello spessore del ghiaccio.

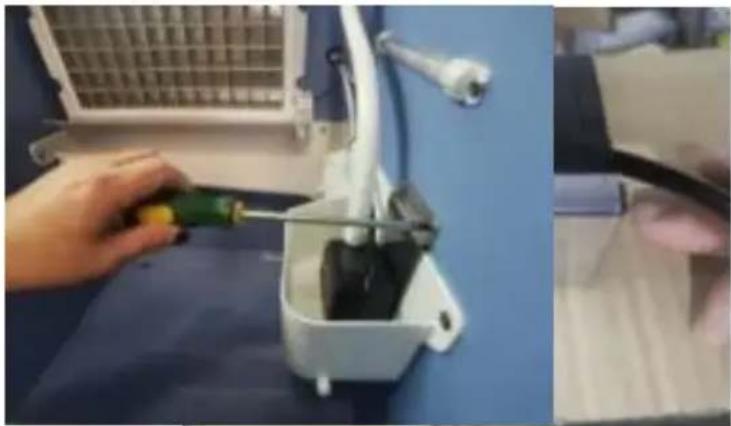

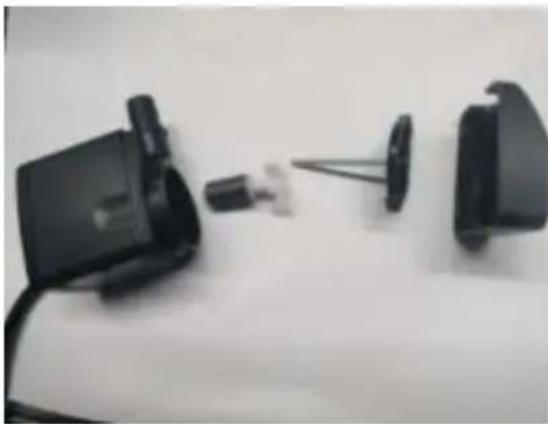

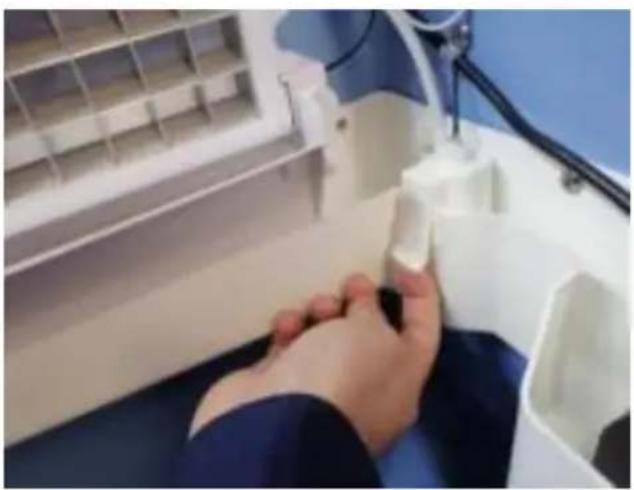

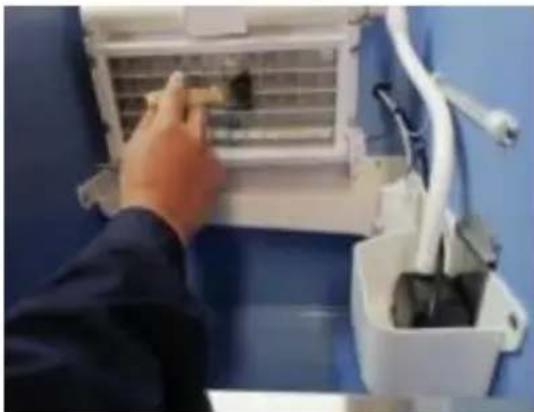

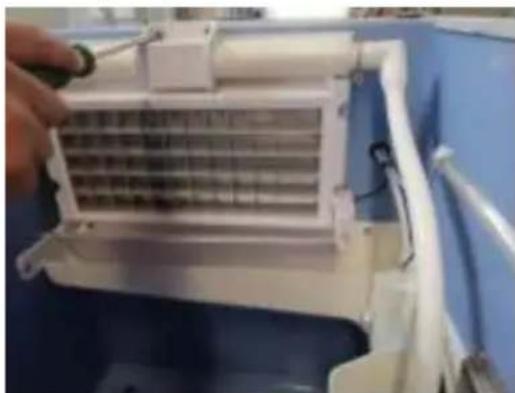

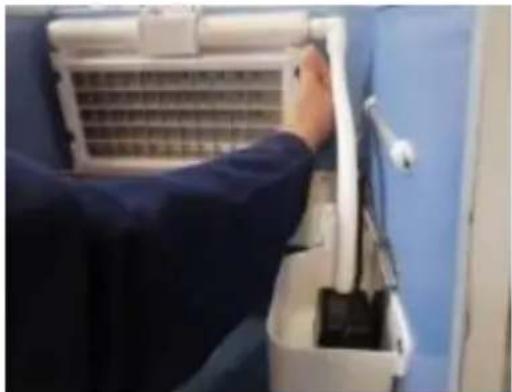

Come pulire la pompa dell'acqua?

Smontare la pompa rimuovendo le viti del supporto, il coperchio del filtro e il tappo. Rimuovere il rotore (tenuto da un magnete) e pulirlo. Rimontare il tutto. Eseguire questa operazione ogni mese.

Perché il ghiaccio non cade dal contenitore?

Il contenitore dei cubetti potrebbe essere sporco. Pulirlo e disinfettarlo. Assicurarsi che la macchina sia in piano. Se la temperatura ambiente è inferiore a 5 °C, il ghiaccio potrebbe attaccarsi. Regolare lo spessore del ghiaccio al di sotto dello 0 se necessario.

Si può usare la macchina all'esterno?

No, l'uso è strettamente interno. La macchina non deve essere esposta a pioggia o umidità, poiché ciò potrebbe provocare scosse elettriche o cortocircuiti.

Qual è la procedura di accensione programmata?

In standby, premere il pulsante del timer per attivare l'accensione programmata. Il LED si accende. Utilizzare '+' o '-' per regolare il tempo rimanente in ore. Per annullare, premere di nuovo il pulsante del timer.

Come mantenere il condensatore?

Pulire il condensatore raffreddato ad aria ogni tre mesi con una spazzola morbida o un aspirapolvere. Spazzolare le alette dall'alto verso il basso nella direzione delle alette per non danneggiarle. Un condensatore sporco riduce l'efficienza di raffreddamento.

MANUALE UTENTE SSX90 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

Segno di diviet	Segno di avvertimento	Attenzione al fuoco	Tensione pericolosa
Indica un atto proibito che potrebbe causare lesioni mortali o gravi infortunio	Indica questioni che potrebbero causare lesioni personali o danni agli oggetti	Indica che il materiale utilizzato è un materiale combustibile, attenzione al fuoco	Indica un'alta tensione zona di pericolo elettrico, attenzione all'alta tensione elettricità

Nota: assicurarsi di conservare questo manuale in un luogo in cui gli utenti possano accedere in qualsiasi momento.

Precauzioni per un funzionamento sicuro.

La sicurezza elettrica è importante.

Attenzione	Dopo aver ricevuto la merce, è necessario lasciare l'olio lubrificante del compressore si depositi per 24 prima di poterlo utilizzare, altrimenti il compressor potrebbe danneggiarsi facilmente.
	Non utilizzare la macchina per il ghiaccio all'aperto bagnata dalla pioggia, potrebbe causare dispersion elettriche o scosse elettriche.
	Non posizionare mai la macchina per il ghiaccio luogo umido o esposto a spruzzi d'acqua. Dani all'isolamento della macchina per il ghiaccio posso causare perdite elettriche o scosse elettriche.Non spruzzare mai acqua direttamente sulla macchir ghiaccio. Una macchina del ghiaccio bagnata può o scosse elettriche o cortocircuiti.
	Assicurarsi di non introdurre sostanze volatili o infiammabili nella macchina del ghiaccio. La conservazione di tali materiali può causare esplosio incendi.
	La macchina per il ghiaccio deve essere installata tecnici qualificati o personale addetto alla manutenzi L'installazione autonoma della macchina per il ghia, può causare perdite di gas o liquidi, scosse elettrincendi.
	Non smontare, riparare o modificare mai la macchi ghiaccio. Se tali operazioni vengono eseguite da personale non qualificato, potrebbero verificarsi incen lesioni personali dovute a guasti.
	Non collegare mai a terra la macchina per il gh tramite un tubo del gas, una conduttura idrica, un telefonica o un parafulmine. Questo è considerat pericoloso per la messa a terra.
	Non inserire mai materiali metallici come spilli o fili nelle prese d'aria, nei fori di passaggio o nelle p scarico per la circolazione dell'aria nel serbatoio. potrebbe causare scosse elettriche o lesioni person dovute all'azionamento accidentale di parti in movim
	Assicuratevi di posizionare la macchina del ghiacc saldamente su un pavimento solido. Se il pavimento sufficientemente robusto o non è posizionato correttamente, la macchina del ghiaccio potrebbe danneggiarsi capovolgendosi o rovesciandosi.Assicurarsi di utilizzare l'alimentatore dedicato specifici sulla targhetta di questa macchina per il ghiaccio. L'di una presa di corrente secondaria può causare incendio.
	Dopo aver rimosso la polvere, assicurarsi di inse saldamente la spina nella presa. Una presa impolverata o inserita in modo errato causare un incendio.
	Utilizzare una presa con messa a terra per previ scosse elettriche. Nel caso improbabile in cui non disponibile una presa con messa a terra, il dispos messa a terra deve essere assemblato da un te qualificato. La presa deve essere in una posizio facilmente accessibile dopo l'installazione.
	Se per qualsiasi motivo si verifica una temperatu anomala o un allarme nella scatola, è necessario tr immediatamente il contenuto della scatola in un lu sicuro per evitare di perderlo.
	Questo apparecchio contiene materiali infiammabili e essere smaltito e riciclato da personale e agenza qualificate.
	Non utilizzare attrezzature meccaniche o altri mezzi accelerare lo sbrinamento processo salvo quanto raccomandato dal produttori
	Non danneggiare il circuito di refrigerazione.
	Ad eccezione del tipo raccomandato dal produttori l'apparecchio non deve essere utilizzato nel vano conservazione degli alimenti dell'apparecchio.Utilizzare il nuovo tubo flessibile fornito in dotazion l'apparecchio; il vecchio tubo flessibile non può es riutilizzato.
	Quando si maneggiano materiali tossici, pericolosi radioattivi, utilizzare questa macchina per il ghiaccio luogo sicuro. Un uso improprio può avere effetti n sulla salute e sull'ambiente.
	Lo smaltimento della macchina del ghiaccio deve e effettuato da una persona specializzata. Non gettare macchina del ghiaccio via, ma lasciarla incustodita. potrebbe causare il blocco del bambino all'interno macchina.
	Non ci sono ostruzioni attorno all'apparecchio o r struttura incorporata, mantenendo così aperta la ventilazione.
	Scollegare il cavo di alimentazione prima di puli sottoporre a manutenzione o ispezionare la macchin il ghiaccio per evitare scosse elettriche o lesioni pe
	Alcuni modelli utilizzano refrigeranti e agenti schium infiammabili. Attenzione al fuoco (il prodotto è contrassegnato con il simbolo "Attenzione al fuoco"). In caso di anomalie nel prodotto, è necessario rivo personale qualificato e a istituti specializzati per riparazione.
	Questo apparecchio contiene un agente espandenti infiammabile, il ciclopentano, che deve essere smalt riciclato da personale e istituzioni qualificati.
	I bambini devono essere sorvegliati per assicurarsi non giochino con la macchina.
	In caso di malfunzionamento della macchina del gh scollegare il cavo di alimentazione. Un funzioname anomalo prolungato può causare scosse elettriche incendi.

La tensione di esercizio della macchina per il ghiaccio deve essere compatibile con quella della presa di corrente. Se la tensione non rientra in questo intervallo, acquistare un regolatore di tensione superiore a 1000 W.

1. La tensione di esercizio della macchina per il ghiaccio deve essere compatibile con quella della rete elettrica. Se la tensione non rientra in tale intervallo, acquistare un regolatore di tensione con potenza superiore a 1000 W.
2. Assicurarsi di collegare il filo di terra e di collegarlo a terra in modo sicuro. Il filo di terra non deve essere collegato alla tubazione dell'acqua o del gas.
3. Per proteggere il compressore, non riavviare la macchina del ghiaccio entro 10 minuti dallo spegnimento.
4. Non collegare altri apparecchi elettrici alla stessa presa.
5. Se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito da una persona incaricata dal produttore o da un professionista qualificato.
6. Il sistema di controllo elettrico ha una tensione superiore a 36 V; non aprirlo e non toccarlo durante l'uso. In caso di riparazione, contattare il produttore o rivolgersi a personale tecnico qualificato.

ATTENZIONE: Non azionare la macchina del ghiaccio in caso di perdita di gas nell'ambiente in cui si trova. Poiché la scintilla causata dall'apertura o dalla chiusura della spina o del regolatore di temperatura potrebbe causare un incendio, è necessario interrompere la fonte d'aria e aprire le finestre per consentire la circolazione dell'aria.

Requisiti per le condizioni di movimentazione e spostamento:

Requisiti per le condizioni di movimentazione e spostamento:

Durante il trasporto, il mobile deve essere mantenuto il più dritto possibile; l'inclinazione non deve superare i 45°. Non capovolgerlo e non posizionarlo orizzontalmente.

Per far funzionare correttamente la macchina del ghiaccio e ottenere le migliori prestazioni, posizionarla nelle seguenti condizioni:

1. Terreno solido e pianeggiante

Posizionare la macchina per il ghiaccio su una superficie solida e piana per evitare vibrazioni e rumori eccessivi.

2. Tenere lontano dalla fonte di calore

Evitare di posizionare la macchina del ghiaccio vicino ad apparecchi caldi come fornelli a gas o stufe. Il riscaldamento della macchina del ghiaccio può causare una riduzione dell'efficienza di raffreddamento.

3. Evitare la luce solare diretta

Se la macchina per il ghiaccio viene installata alla luce diretta del sole potrebbe funzionare in modo anomalo e la sua durata potrebbe ridursi.

4. Area asciutta

Evitare di posizionare la macchina per il ghiaccio in una zona umida, ad esempio vicino a un rubinetto o a un lavandino.

Staiattento	Dopo aver ricevuto la merce, è necessario lasciar l'olio lubrificante del compressore si depositi per 2 prima di poterlo utilizzare, altrimenti il compresso potrebbe danneggiarsi facilmente.
	Se la macchina del ghiaccio viene posizionata in umida, è necessario installare un interruttore di sic e la macchina deve essere collegata a terra. Ins l'interruttore di sicurezza sulla linea elettrica. Per u informazioni, consultare il rivenditore della macchina ghiaccio o un elettricista.
Attenzione
	Utilizzare sempre una spina con messa a terra collegare a terra la macchina del ghiaccio per e scosse elettriche in caso di perdite.
	In molte situazioni, sostituire un terminale di mes terra con un tubo dell'acqua non garantirà una pro di messa a terra adeguata, poiché negli impianti i vengono spesso utilizzati tubi di plastica.
	Non collegare mai a terra la macchina per il gh tramite un tubo del gas, poiché è molto pericol
	Non collegare mai a terra la macchina per il gh tramite la linea telefonica o un parafulmine, perché fulmine colpisce, si genererà una corrente elevat rendendo questa messa a terra molto pericolosa

1. Nella macchina del ghiaccio non cadrà nulla.
2. Le istruzioni per l'installazione e l'uso devono essere fornite con dichiarazioni cautelative riguardanti la manipolazione, lo spostamento e l'uso della macchina del ghiaccio per evitare di danneggiare i tubi del refrigerante o aumentare il rischio di perdite.
3. Le istruzioni di installazione e di funzionamento devono indicare che

I componenti devono essere sostituiti con componenti simili e la manutenzione deve essere effettuata da personale di assistenza autorizzato dalla fabbrica, in modo da ridurre al minimo il rischio di possibile accensione dovuta a parti non corrette o a un servizio improprio.

1. Le istruzioni di installazione devono indicare che la macchina

per il ghiaccio deve essere

installata secondo le norme di sicurezza per i sistemi di refrigerazione, ASHRAE 15. Inoltre, le istruzioni devono indicare che i produttori di ghiaccio non devono essere installati nei corridoi o nei passaggi di edifici pubblici.

Condizioni ambientali:

Questa apparecchiatura è progettata in conformità alle seguenti condizioni:

1. Uso interno.
2. L'altitudine non è superiore a 2000 metri.
3. La temperatura ambiente è compresa tra 10 °C e 32 °C.
4. Quando la temperatura non supera i 31 °C, l'umidità relativa massima è dell'80% e diminuisce linearmente con l'aumento della temperatura.
5. La fluttuazione della tensione di alimentazione principale non supera ±10% della tensione nominale.
6. In base al livello di installazione dell'apparecchiatura (oltre il livello di tensione) transitorio sulla tensione.

Questo apparecchio viene utilizzato per scopi simili, quali:

-- una zona cucina in un negozio, ufficio o altro luogo di lavoro; -- aziende agricole, così come alberghi, motel e ambienti residenziali; -- ambienti alberghieri per famiglie;

Ristorazione e applicazioni simili non al dettaglio. Questo apparecchio è destinato all'uso domestico generico.

Funzionamento corretto

Quando si utilizza per la prima volta e per un funzionamento continuo, attenersi alle regole riportate di seguito.

1. Collegare la macchina del ghiaccio a una presa apposita (l'alimentazione è compatibile con la marca più nota).
2. La macchina del ghiaccio deve funzionare a lungo per stabilizzare la temperatura nel vano di stoccaggio del ghiaccio e ridurre al minimo il numero di aperture della porta durante questo periodo.
3. La macchina per il ghiaccio è dotata di un sistema di raffreddamento. È vietato bloccare gli oggetti.
4. Dopo aver completato l'ispezione del funzionamento della macchina del ghiaccio, accendere la macchina e lasciarla iniziare a produrre ghiaccio.

- Utilizzare una fonte d'acqua indipendente per la macchina del ghiaccio e controllarla regolarmente per evitare bassa pressione dell'acqua, fluttuazioni o intasamento del filtro.

- Non conservare detriti nel vano ghiaccio, né congelare o congelare alimenti nel vano ghiaccio e mantenere pulita la paletta per il ghiaccio. - Quando il contenitore del ghiaccio è plastificato, aprirlo e chiuderlo delicatamente. Non far cadere lo sportello. Una volta terminato il ghiaccio, chiudere lo sportello scorrevole del contenitore del ghiaccio.

- La macchina per il ghiaccio deve essere tenuta lontana da fonti di calore. È severamente vietato utilizzarla in ambienti con temperature elevate o basse. Evitare la luce solare diretta, per non compromettere la dissipazione del calore della macchina.

- Non lavare direttamente la superficie della macchina del ghiaccio con spruzzi d'acqua.

In caso contrario, potrebbero verificarsi cortocircuiti o perdite elettriche.

- Dopo aver utilizzato la macchina per il ghiaccio per un certo periodo di tempo, se non viene utilizzata per un lungo periodo, è necessario accenderla ogni 4 mesi per 4-6 ore.

Poiché il prodotto viene aggiornato e classificato continuamente, la macchina che riceverete potrebbe non essere esattamente uguale all'immagine nel manuale. Vi preghiamo di comprendere.

Continueremo a migliorarla.

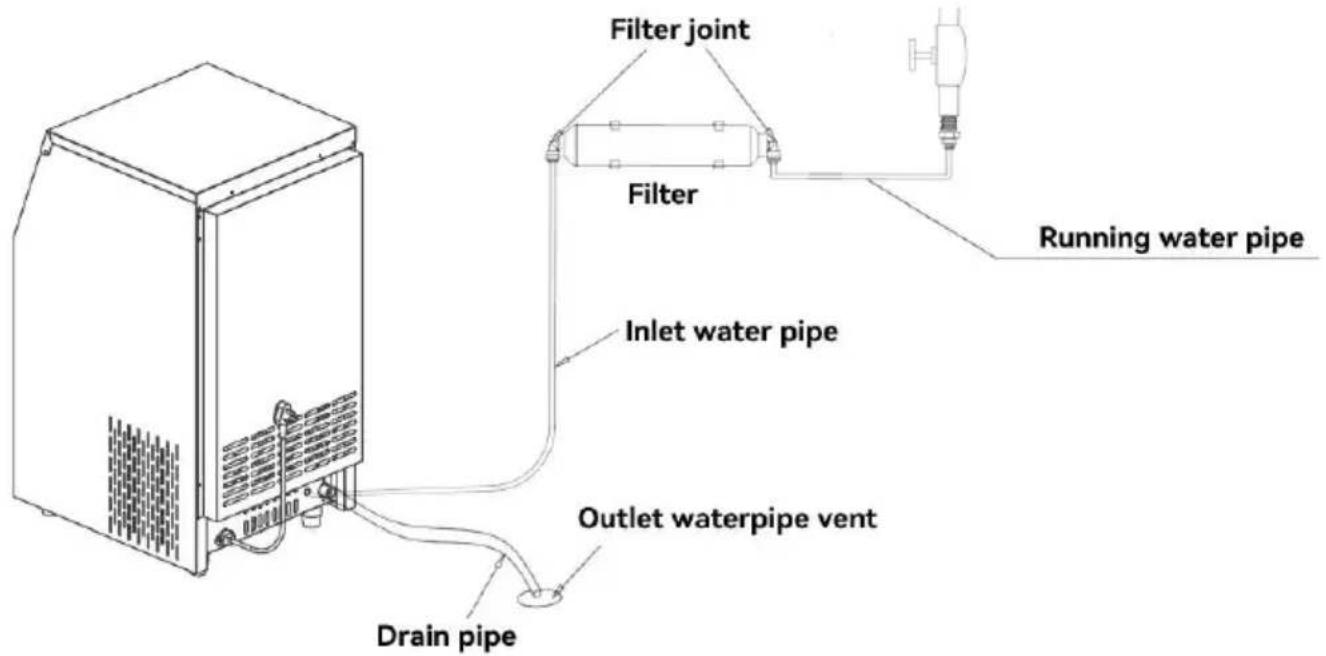

1. Per produrre ghiaccio si dovrebbe usare acqua potabile filtrata a temperatura normale.
2. La pressione dell'acqua di alimentazione deve essere controllata tra 130-550 kPa. Se la pressione dell'acqua è troppo alta, installare una valvola di sicurezza. Non lasciare che il tubo sia sottoposto ad alta pressione.
3. Collegare il tubo flessibile esterno della macchina al rubinetto dell'acqua potabile. Il filtro è dotato di un'indicazione per indicare l'ingresso e l'uscita.
4. Collegare l'ingresso del filtro al rubinetto dell'acqua potabile.
5. Per garantire un drenaggio regolare della macchina, è importante assicurarsi che il tubo di drenaggio si trovi al di sotto della superficie inferiore della macchina. Il tubo di drenaggio della macchina con pompa di drenaggio deve essere più basso della superficie inferiore del contenitore di stoccaggio.

Avvertimento

È consentito solo il collegamento all'acqua potabile.

Installazione all-in-one

※ Se la macchina del ghiaccio non è dotata di filtro, i clienti devono acquistarlo autonomamente.

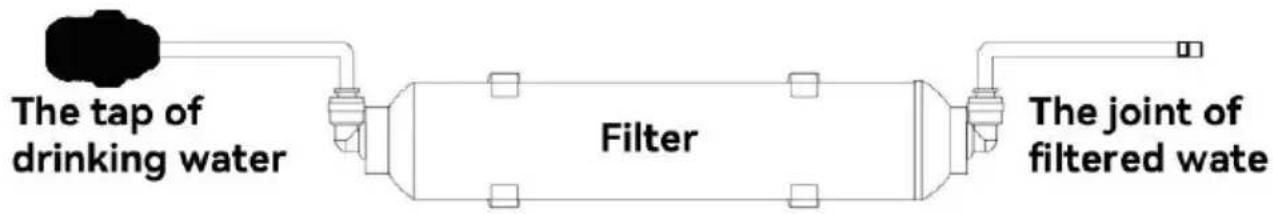

Istruzioni per l'installazione del filtro.

Istruzioni per l'installazione del filtro.

Istruzioni per l'installazione del filtro.

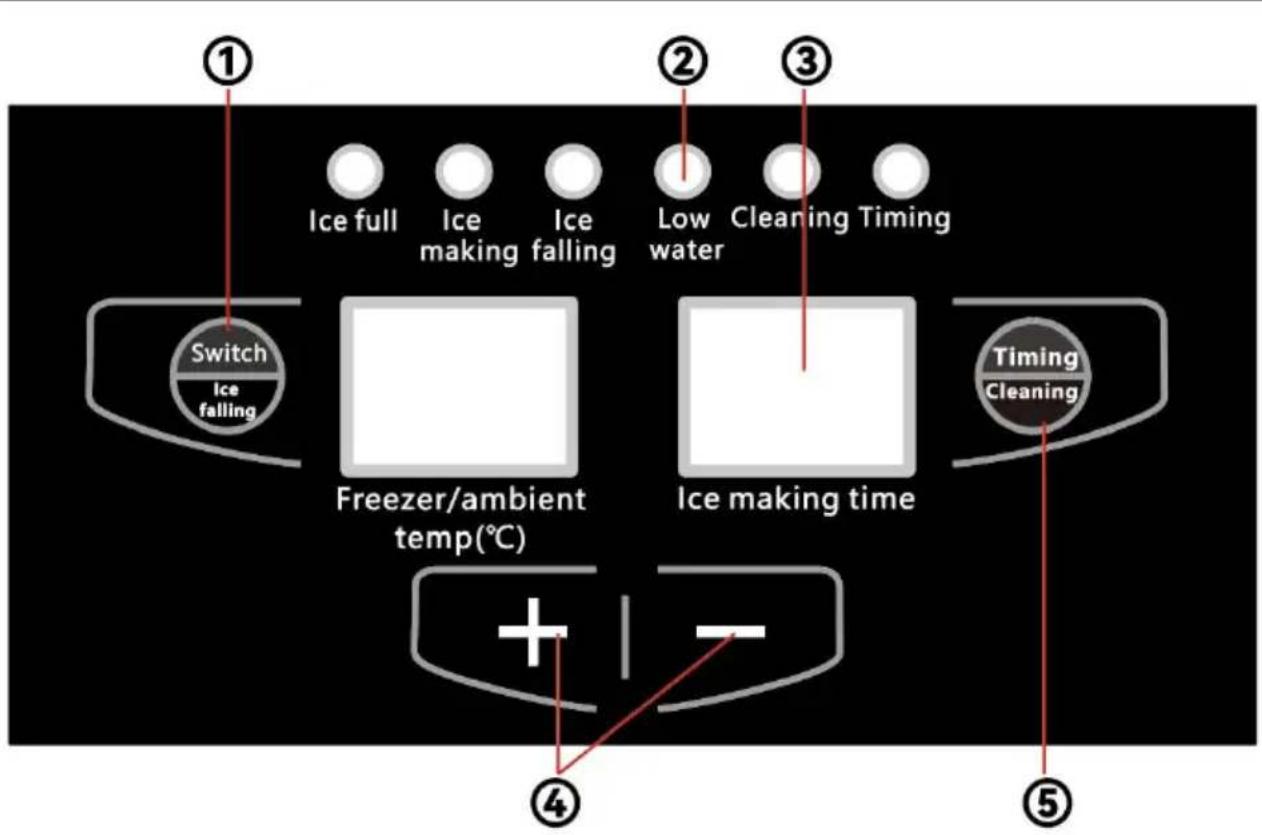

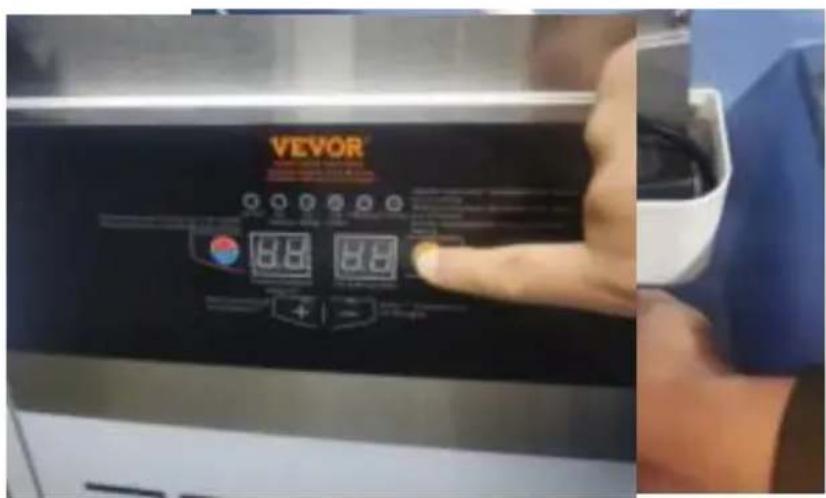

Descrizione delle funzioni del pannello di controllo digitale a quattro pulsanti.

① Interruttore di alimentazione e tasto di sbrinamento: dopo l'accensione, fare clic per accedere allo stato di produzione del ghiaccio; fare clic per accedere allo stato di sbrinamento durante il processo di produzione del ghiaccio; nello stato di produzione ghiaccio e sbrinamento, tenere premuto per 3 secondi per accedere allo stato di spegnimento. ② Luce LED: rappresenta lo stato della macchina. ③ Tubo di visualizzazione digitale.

Il tubo digitale di sinistra visualizza la temperatura ambiente e la temperatura dell'aria di ritorno; il tubo digitale di destra visualizza il tempo di commutazione e il tempo di produzione del ghiaccio.

④ Pulsante +-;

Regola lo spessore del cubetto di ghiaccio in modalità di lavoro, nello stato di spegnimento o accensione e spegnimento temporizzati, il tempo di commutazione del tempo; tenere premuto il pulsante per secondi per accendere o spegnere la luce.

⑤ Pulsante di pulizia e temporizzazione

In modalità standby, premere il tasto in modo continuo per 3 secondi: il sistema entra in modalità di pulizia; premere questo pulsante per avviare il conto alla rovescia dello spegnimento programmato, quindi fare clic per annullare lo spegnimento programmato; premere questo pulsante nello stato di standby per avviare il conto alla rovescia dell'accensione programmata, quindi fare clic per annullare l'accensione programmata; l'unità di tempo visualizzata è l'ora.

Istruzioni per l'uso dei pulsanti

- Processo operativo

1. Collegare l'alimentazione, fare clic sul pulsante dell'interruttore della macchina del ghiaccio, la macchina del ghiaccio inizia a funzionare.
2. Aprire l'elettrovalvola di ingresso dell'acqua per immettere l'acqua. Quando il livello dell'acqua sale, la sfera galleggiante sale. Quando il livello dell'acqua raggiunge il livello richiesto, la valvola di ingresso dell'acqua si chiude e viene eseguito il programma di pulizia. Al termine della pulizia, la macchina entrerà automaticamente nel ciclo di produzione del ghiaccio.
3. Quando lo spessore del cubetto di ghiaccio raggiunge lo spessore impostato, si avvia il programma di sbrinamento, l'elettrovalvola inizia a funzionare, la pompa dell'acqua si ferma, il calore entra nell'evaporatore e il cubetto di ghiaccio cade per circa 1,5 minuti. Quando il cubetto di ghiaccio cade, il deflettore di caduta del ghiaccio si gira e apre l'interruttore a lamella; quando l'interruttore a lamella si richiude, la macchina torna al processo di produzione del ghiaccio.
4. Il compressore non si ferma durante l'intero processo di produzione del ghiaccio e di sbrinamento.
5. Quando il secchiello del ghiaccio è pieno di ghiaccio e l'interruttore magnetico non può essere chiuso automaticamente, la macchina si spegne automaticamente. Quando vengono rimossi abbastanza cubetti o ghiaccio e l'interruttore magnetico viene richiuso, la macchina si riavvia con un ritardo di 3 minuti e riprende il processo di produzione del ghiaccio.

Regolazione dello spessore del cubetto di ghiaccio

1. Tenere premuto il pulsante "+" per 3 secondi finché la temperatura visualizzata non inizia a lampeggiare. Quindi, premere il pulsante "+" per regolare lo spessore dei cubetti di ghiaccio. Premendo il pulsante verranno visualizzati i minuti, con ogni incremento di 1 minuto che si aggiunge al tempo di produzione del ghiaccio corrente, fino a un massimo di 15 minuti. Ogni decremento di 1 minuto riduce il tempo di produzione del ghiaccio, con una riduzione minima di -7 minuti. Aumentando il tempo di produzione del ghiaccio si otterranno cubetti di ghiaccio più spessi, ma diminuendolo si otterranno cubetti più sottili.
2. Una volta regolato il tempo di produzione del ghiaccio, il nuovo tempo di produzione del ghiaccio verrà applicato al lotto di ghiaccio successivo al termine del lotto corrente.

Clicca sull'interruttore della luce blu per accenderla, altrimenti spegnila.

- Funzione di accensione programmata

1. Nello stato di standby, premere il tasto di temporizzazione preimpostato per eseguire la funzione di accensione temporizzata; la spia LED di temporizzazione si accende e il numero visualizzato indica il tempo di accensione rimanente, mentre l'unità di misura è l'ora.
2. Nello stato di accensione temporizzata, fare clic su + o - per regolare il tempo di accensione rimanente.
3. Dopo aver eseguito l'accensione programmata, fare clic sul pulsante prenotazione programmata per annullare l'accensione programmata.

- Funzione completa di ghiaccio

1. Quando il secchiello del ghiaccio è pieno di ghiaccio e il deflettore del ghiaccio non può essere chiuso automaticamente, la macchina smetterà di funzionare automaticamente.
2. Quando i cubetti di ghiaccio sono esauriti, il deflettore del ghiaccio si resetta e la macchina si riavvia automaticamente dopo un ritardo di 3 minuti. Se la macchina del ghiaccio si ferma a causa di fluttuazioni (tensione e pressione dell'acqua) e non produce ghiaccio o non sbrina, prima di tutto, dopo aver scollegato l'alimentazione per 5 minuti, riaccendere la macchina per testarla. A causa delle variazioni di temperatura dell'acqua e della temperatura ambiente, a volte potrebbe formarsi del ghiaccio nel lavandino. Se il ghiaccio è consistente, scollegare l'alimentazione per 10 minuti e poi riaccenderla.
3. Quando non ci si trova in alcuna interfaccia di impostazione, forzare il funzionamento della pompa di drenaggio per 60 secondi e poi arrestarla (inclusi standby e avvio) premendo continuamente il pulsante "-" due volte (efficace entro 2 secondi).
4. Quando la macchina è accesa, la pompa di scarico si avvia automaticamente per 20 secondi ogni 15 minuti e poi si spegne. Nota: le modalità di avvio della macchina sono: produzione di ghiaccio completa, produzione di ghiaccio, sbrinamento, aggiunta di acqua, mancanza di acqua e pulizia a breve termine.

Precauzioni

Si prega di seguire i requisiti di questo manuale per la manutenzione della macchina, al fine di aumentarne l'affidabilità e la longevità; inoltre, una buona manutenzione può evitare un consumo eccessivo di energia.

1. Pulire frequentemente l'ambiente circostante la macchina del ghiaccio per mantenerla pulita e non ostruire le feritoie di ventilazione della macchina del ghiaccio.
2. Il guscio può essere pulito con un detergente neutro e poi asciugato con un panno morbido. Se necessario, è possibile utilizzare detergenti e lucidanti per acciaio inossidabile disponibili in commercio.
3. I filtri devono essere controllati regolarmente e sostituiti

immediatamente con filtri nuovi se danneggiati.

1. Il serbatoio dell'acqua della macchina per il ghiaccio e l'interno del contenitore di stoccaggio del ghiaccio possono essere lavati direttamente con tubi dell'acqua. Non usare troppa pressione dell'acqua e non lavare direttamente la pompa dell'acqua e la parte sopra la vaschetta del ghiaccio per evitare che il circuito venga bagnato.
2. Manutenzione del condensatore della macchina per il ghiaccio raffreddata ad aria: pulire il condensatore raffreddato ad aria una volta ogni tre mesi. Utilizzare una spazzola morbida o un aspirapolvere con spazzola per spazzolare le alette del condensatore su e giù lungo la direzione delle alette per evitare di danneggiarle e compromettere l'effetto di raffreddamento.

	La garanzia non comprende alcun tipo di manutenza
	Gli elementi filtranti devono essere sostituiti regolarm
	Prima di pulire o controllare la macchina, staccare e staccare l'elettricità.
	Se nella macchina è presente molto sporco e calca il circuito dei tubi è ostruito, chiamare il servizi post-vendita. Tuttavia, il servizio porta a porta avr costo.
	condensatore raffreddato ad aria è molto affilata. attenzione a non farsi male quando la si puliso

Guida all'uso sicuro del ghiaccio

La manutenzione e l'ispezione di routine sono particolarmente importanti se il ghiaccio deve essere utilizzato come ghiaccio commestibile.

Se la macchina del ghiaccio è stata utilizzata per un lungo periodo, il ghiaccio prodotto potrebbe intrappolare calcare, muffa o ruggine a causa della temperatura, della qualità dell'acqua o dell'invecchiamento. Pertanto, è importante mantenere l'interno del

frigorifero pulito tramite manutenzione ordinaria. Se trovi corpi estranei sul fondo del frigorifero o nel ghiaccio durante il funzionamento o la manutenzione, interrompere immediatamente l'utilizzo della macchina per il ghiaccio e contattare il venditore.

1. Paletta (pulire una volta al giorno)

Immergere la paletta per il ghiaccio in acqua calda (30~40°C) contenente una soluzione disinfettante per più di 3 minuti, quindi risciacquare con acqua di rubinetto e asciugare.

1. Porta del frigorifero (pulire una volta al giorno)

Poiché la porta del frigorifero è soggetta a contaminazione batterica, assicurarsi di mantenerla pulita pulendola con un panno morbido e acqua tiepida. 3. Frigorifero, porta paletta per il ghiaccio e contenitore (pulire settimanalmente).

Informazioni importanti

1. Per evitare deformazioni o crepe delle parti in plastica, evitare il contatto con pesticidi o altre sostanze oleose.
2. Rimuovere accuratamente lo sporco o la polvere dal telaio di fissaggio della paletta per il ghiaccio.

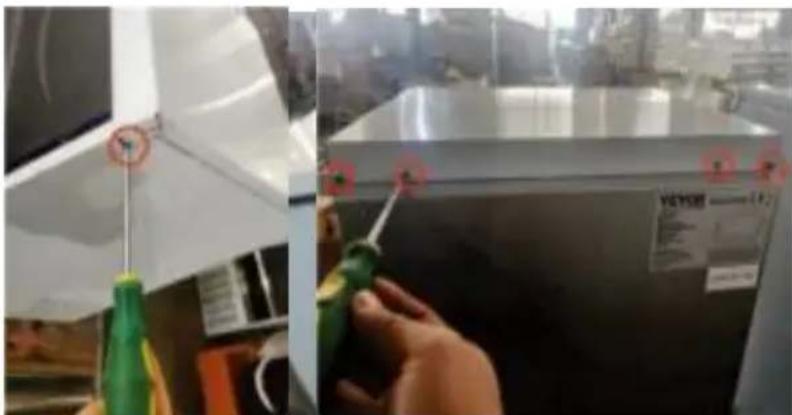

1. Smontaggio del coperchio superiore

Ci sono sei viti davanti al coperchio superiore, sui lati destro e sinistro e sul retro. Utilizzare un cacciavite a croce per rimuovere queste viti in senso antiorario, quindi sollevare delicatamente la piastra di copertura superiore e posizionarla in una posizione adatta.

2. Rimozione e pulizia della pompa dell'acqua (pulizia ogni 2 mesi)

2.1 Rimuovere le due viti sopra la staffa di supporto della pompa con un cacciavite a croce, quindi estrarre il giunto del tubo di pompaggio dalla pompa.

Estrarre il tubo di scarico e rimuovere le due viti nella parte inferiore del supporto della pompa con un cacciavite a croce.

2.2 Rimuovere il filtro del coperchio anteriore (Figura 1); il filtro può essere rimosso direttamente.

2.3 Ruotare il tappo in senso antiorario e rimuoverlo (Figura 2).

2.4 Dopo aver rimosso il coperchio di tenuta, rimuovere il rotore. Il rotore è fissato nella posizione corretta da un magnete e può essere rimosso tenendo la foglia d'acqua con una clip o un'unghia (Figura 3).

2.5 Pulirlo e rimettere la pompa dell'acqua.

1. Pulizia delle griglie del ghiaccio (pulizia ogni 2 mesi)

3.1 Tenere il morsetto sul tubo dell'acqua, quindi tirare via il tubo della pompa.

3.2 Rimuovere le due viti sul supporto del tubo con un cacciavite a croce, quindi rimuovere il supporto e il tubo.

3.3 Lavare la superficie del reticolo di ghiaccio con una spazzola morbida o una spugna imbevuta di aceto o di un prodotto anticalcare per rimuovere il calcare.

3.4 Utilizzare un cacciavite a croce per rimuovere la vite di fissaggio del tubo della doccia ghiacciata, quindi rimuovere contemporaneamente il tappo sinistro e destro e il tubo della doccia. Quindi pulire l'interno e l'esterno del tubo della doccia con una spazzola.

3.5 Pulire il tubo della testa della pompa con una spazzola.

1. Lavaggio della sfera galleggiante (lavaggio una volta ogni 2 mesi): rimuovere il gruppo galleggiante dalla fessura del lavandino e lavarlo con una spazzola.

1. Pulizia del lavello e del frigorifero di stoccaggio

5.1 Immergere un panno morbido nell'aceto o in un anticalcare, pulire la superficie del lavandino e del frigorifero e pulire la superficie.

5.2 Il lavandino viene pulito ogni 2 mesi e il frigorifero una volta alla settimana.

1. Pulizia giornaliera dei corsi d'acqua

6.1 Mescolare la giusta quantità di soluzione di acido citrico con un pulito. Quindi versare la soluzione nel lavandino, fare clic sul display per cancellare il tasto. Dopo la pulizia, rimuovere il tappo di scarico del serbatoio e scaricare la soluzione di acido citrico nel serbatoio.

6.2 Versare una quantità adeguata di acqua nel lavandino, quindi premere il tasto di lavaggio, lavare per 3-5 minuti, scaricare l'acqua nel serbatoio e ripetere 4-6 volte.

6.3 Assicurarsi che il corso d'acqua venga pulito ogni 7-15 giorni.

Prima di consultare il servizio clienti post-vendita

Se la macchina per il ghiaccio funziona in modo anomalo, contattare il servizio post-vendita.

servizio clienti. Tuttavia, è necessario confermare la seguente situazione

1. Se la portata d'acqua è normale o meno.

Il modo corretto per verificarlo è allentare il giunto di ingresso (conne 6 rami) dietro la macchina. Se perde normalmente quando si allenta giunto a un

valore richiesto, significa normale. altrimenti non c'è acqua.

1. Verificare se la macchina è elettrificata o meno.

le nostre macchine per il ghiaccio sono tutte completamente automatic quindi alcuni modelli non hanno

interruttore elettrico. Puoi chiedere l'aiuto di un tecnico elettrico controllare. Soprattutto, dovresti prestare attenzione alla presa.

1. Il numero del modello e il numero di serie.

Sul pannello frontale è presente una targhetta identificativa, mentre su quello laterale sono riportati il numero di modello e il numero di serie

	Ci saranno delle spese per la porta A servizio di l'inconveniente è causato dagli utenti (ad esempio mancanza di acqua, mancanza di elettricità, ambie ecc.)
	Per evitare spruzzi d'acqua ad alta pressione, n allentare completamente il giunto di ingresso quando controlla la testata dell'acqua.
	Le parti in plastica non sono incluse nella garar

Garanzia

1. La nostra azienda accetta la garanzia del prodotto entro 1 costo della manodopera e la sostituzione dei componenti sono durante la garanzia.

2. Tutte le parti in plastica non sono incluse nella garanzia.

3. La nostra garanzia è a responsabilità limitata. Ad eccezione macchina stessa, la garanzia non prevede alcun tipo di respor solidale.

4. La manutenzione ordinaria, la pulizia e tutti gli inconvenienti da un funzionamento non corretto non sono coperti da garanzi

5. Tutti i servizi di garanzia devono essere completati dai rive della macchina o dagli istituti correlati.

Colpa	Possibile causa	Soluzione
La macchina de ghiaccio non funziona	Non collegato alla ret elettrica o idrica.	1. Fusibili 2. Interruttore alimentazione 3. Cavo 4. Interruttore dell'acqua 5. Spina di alimentazione 6. Prese
	Il deflettore della vaschetta del ghiaccio rimane aperto	Se il deflettore della vaschetta del ghiaccio potesse aprirsi e chiudi automaticamente
La macchina si ferma per 3 minuti dopo averlo acceso	Protezione ad alta tensione	1. Ambiente ad alta temperatura2. Filtro del condensatore sporco3. Motore della ventola danneggiato
La macchina può solo fare una vaschetta d'ghiaccio ogni volta che è acceso	Ghiaccio pieno o il deflettore della vaschetta del ghiaccio rimane aperto	1. Se il deflettore della vaschetta del ghiaccio potesse aprirsi e chiudi automaticamente 2. Il ghiaccio è pieno cambia cade
Il ghiaccio non poteva cadere dal vaschetta per il ghiaccio	Vassoio per il ghiacc sporco	La pulizia e la disinfezion devono essere Fatto
	Macchina non posizionata su un terreno pianeggiante	Regolare la macchina su terreno pianeggiante
	La temperatura ambiente è troppo bassa	La temperatura ambiente dovrebbe essere più alto 5 °C
	Il ghiaccio è troppo spesso	Regola il parametro dello spessore del ghiaccio del a meno di 0
	Elettrovalvola difettosa	Sostituire l'elettrovalvola
Ghiaccio troppo sottile o non completo	Il livello dell'acqua ne serbatoio è troppo bassoLa valvola di ingress non funziona	Controllare il livello dell'acqua, verificare se c'equaliasi perditaControllare la valvola di aspirazione
	Pressione dell'acqua insufficiente	La pressione dell'acqua de essere a 0,13 - 0,55 MPa
	I tubi dell'acqua son bloccati	Controllare che i tubi e giunti non siano sporchi
La produzione del ghiaccio è lenta	Il condensatore è sporco	Pulisci il condensatore
	Temperatura troppo alta o la ventilazione scarsa	La temperatura ambiente non dovrebbe superare i 40 °C e garantire la ventilazione
	La sfera galleggiante nel serbatoio è tropp alta o c'è una perdì	Regolare la sfera galleggiante o sostituirla serbatoio d'acqua
	Perdita del serbatoio dell'acqua	Sostituire il serbatoio dell'acqua
	La valvola di ingress non poteva essere chiuso ermeticamente o perdita	Pulire o sostituire la valvo di aspirazione
	Non c'è abbastanza spazio attorno alla macchina	Fornire uno spazio adegua
La spia del ghiaccio pieno è accesa ma nonc'è ghiaccio	Deflettore della vaschetta del ghiaccio difettoso	Controllare se il deflettore della vaschetta del ghiacci è bloccato
Allarme E1	Il sensore della temperatura ambiente si è rotto	Sostituire il sensore della temperatura ambiente
Allarme E2	Temperatura dell'aria di ritorno il sensore si rompe	Sostituire il sensore della temperatura dell'aria di ritorno
Allarme E1,E2	Il sensore della temperatura ambiente e il sensore della temperatura dell'aria d ritorno si rompono entrambi	1. sostituire il sensore de temperatura ambiente e sensore di temperatura dell'aria di ritorno2. fornire spazio sufficiente

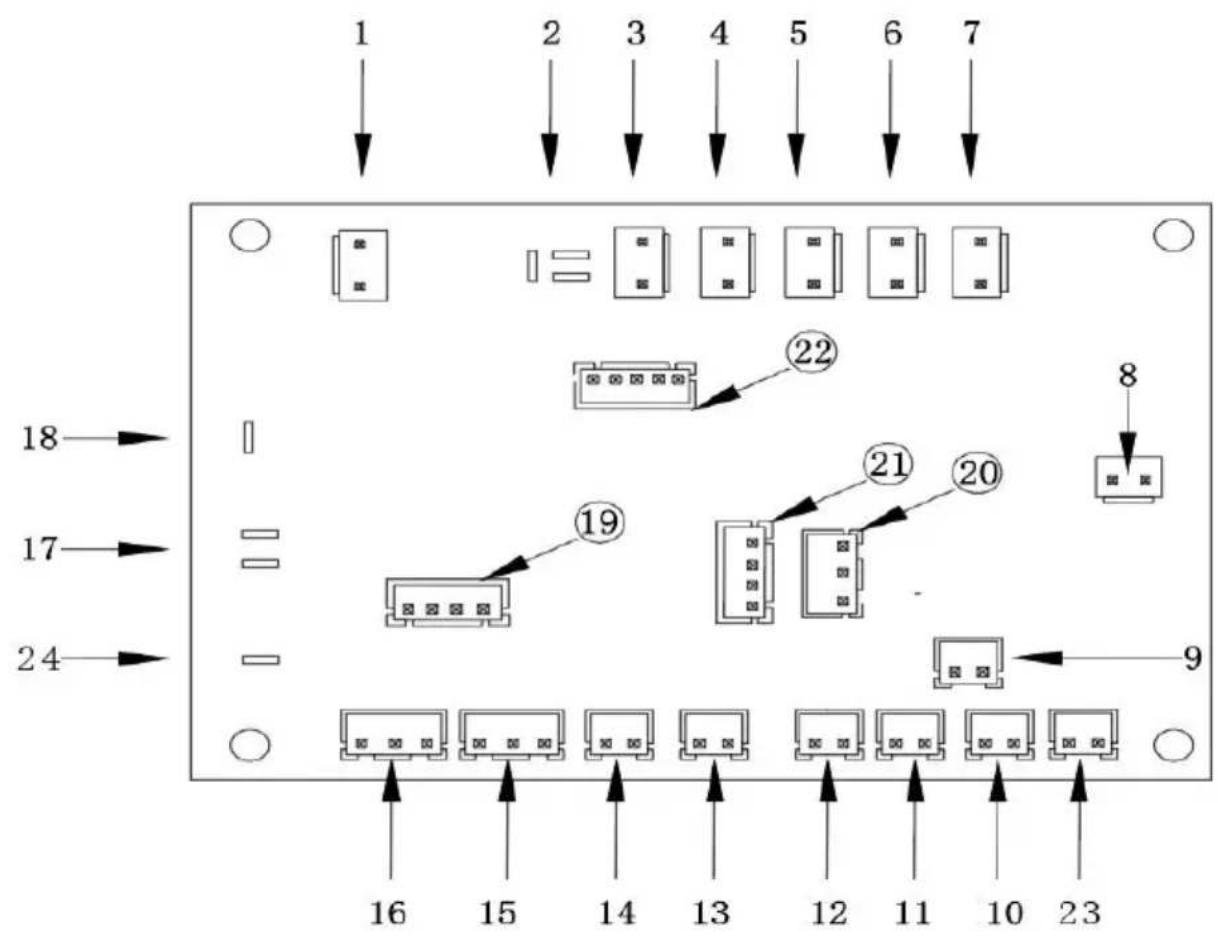

Schema elettrico

Schema elettrico della scheda madre della piccola macchina per il ghiaccio.

1. Padiglione dei trasformatori elementari
2. Linea zero
3. Valvola antighiaccio
4. Pompa dell'acqua
5. Ventilatore
6. Valvola di aspirazione
7. Valvola di scarico
8. Trasformatore secondario
9. Luce ambientale
10. luce blu
11. Galleggiante
12. Sonda di evaporazione
13. Sonda di condensa
14. Opzioni di drenaggio
15. Controllo della luce blu
16. Rilevamento antighiaccio
17. Collegare il filo sotto tensione
18. Cavo sotto tensione del compressore
19. Connettiti alla porta seriale Swift
20. Sonda piena di ghiaccio
21. Porta di download
22. Schermo di visualizzazione
23. Ventilatore a corrente continua
24. Collegare la macchina

DIAGRAMMA ESPLOSIONALE DEL PRODOTTO

Riferimento numero	Parte nome	Riferimento numero	Parte nome
1	Tubo di scarico del serbatoio interno	19	Serbatoio d'acqua / Abbeveratoio
2	Scarico di scarico	20	Pannello di copertura superiore
3	Valvola di ingresso dell'acqua	21	Guide di scorrimento sinistra e destra
4	Cavo di alimentazione	22	Pannello laterale destro
5	Tubo capillare	23	Pannello della porta
6	Serbatoio di liquido	24	Schermo di visualizzazione
7	Bobina dell'elettrovalvola	25	Pannello frontale
8	Scheda di controllo	26	Isolamento in schiuma del serbatoio interno
9	Pannello laterale sinistr	27	Pannello posteriore
10	Serbatoio interno	28	Elettrovalvola
11	Copertura della presa d'aria posteriore	29	Tubo ad alta pressior
12	LED a luce blu	30	Condensatore
13	Tubo di scarico della pompa dell'acqua	31	Copertura della ventola
14	Cala galleggiante	32	Fan
15	Palla galleggiante	33	Filtro
16	Tubo di alimentazione dell'acqua del vassoio del ghiaccio	34	Compressore
17	vaschetta per il ghiacc	35	Piastra di base
18	Pompa dell'acqua	36	Piedini della macchina

VEVOR
