MANUAL DE USUARIO PKCWC12 Nutrichef

Entriador de Vinos con Compresor

I. INSTRUCCIONES IMPORTANTE DE SEGURIDAD 2
II. DIAGRAMA DE LAS PARTES 3
INSTALACIÓN DEL MANGO DE ACERO INOXIDABLE 5
III. CONTROL DE TEMPERATURA 6
IV. DIAGRAMA ELÉCTRICO 8
V. INSTRUCCIONES 9
VI. VENTILACIÓN 9
VII. LIMPIEZA 9
VIII. SOLUCIÓN DE PROBLEMAS 10

Por favor lea atentamente todas las instrucciones y siga todas las directrices y normas para obtener un rendimiento óptimo y un uso adecuado del aparato.

I. INSTRUCCIONES IMPORTANTE DE SEGURIDAD

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar su aparato, siga estas precauciones básicas

• Lea todas las instrucciones antes de utilizar el Enfriador.
• PELIGRO o ADVERTENCIA: Riesgo de aprisionamiento de niños. El aprisionamiento y la asfixia de niños no son problemas del pasado. Los electrodomésticos desechados o abandonados siguen siendo peligrosos aunque "sólo se queden en la cochera unos días".
• Antes de tirar su viejo Enfriador: Quite la puerta. Deje los estantes en su sitio para que los niños no puedan trepar fácilmente al interior.
• Nunca permita que los niños manejen, jueguen o gateen dentro del aparato.
• Nunca limpie las piezas del aparato con líquidos inflamables. Los vapores pueden crear peligro de incendio o explosión.
• No almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro aparato. Los vapores pueden crear peligro de incendio o explosión.
• No repare ni sustituya ninguna pieza del Enfriador ni intente realizar ningún servicio a menos que se recomiende específicamente en las instrucciones de mantenimiento del usuario o en las instrucciones de reparación del usuario publicadas. Sustituya el fusible por otro del mismo tipo.

Cubierta del Ventilador3.

1. Cristal de la Puerta

Estantes4.

1. Mango de Acero Inoxidable

Patas5.

1. Bisagra Inferior

INSTALACIÓN DEL ASA DE ACERO INOXIDABLE

Sólo para los modelos PKCWC12, PKCWC15

Esta bodega incluye un tirador de acero inoxidable. Para instalar el asa siga las siguientes instrucciones:

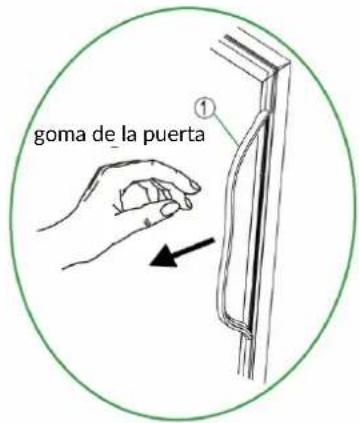

1. Retire la goma de la puerta en la zona donde se va a instalar el mango en el lado izquierdo como se muestra a continuación en la ilustración #1. La goma se puede desplazar fácilmente con la mano, no se necesitan herramientas.

goma de la puerta ①

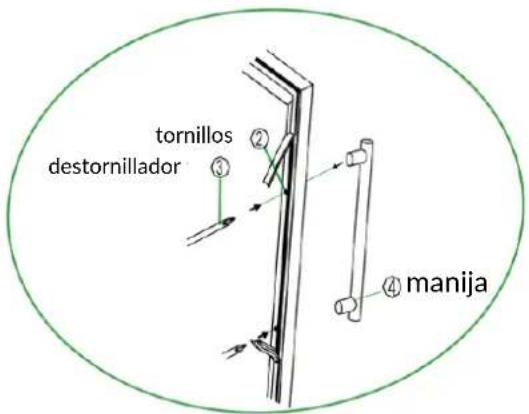

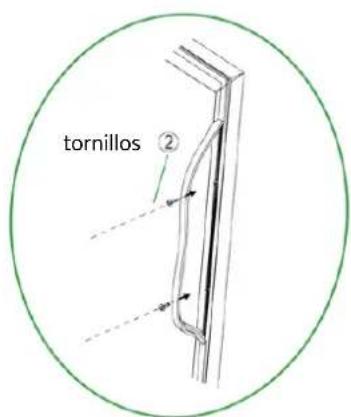

1. Alinee el mango con los tornillos instalados. Apriete los tornillos con un destornillador de cabeza Phillips hasta que el mango quede al ras y asegurado firmemente contra el marco de la puerta. (NO apriete en exceso ya que podría dañar el conjunto de la manilla).

tornillos ②

tornillos destornillador ② ③ ④ manija

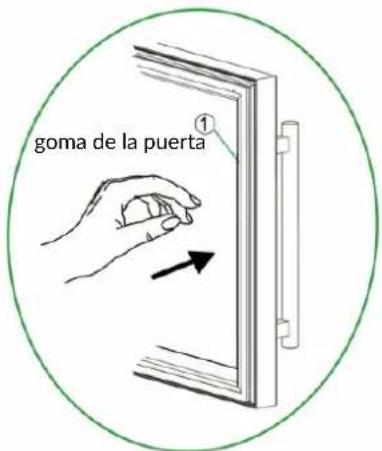

1. Vuelva a colocar la goma de la puerta en su posición original.

goma de la puerta ①

1. Goma	2. Tornillo de cabeza Phillips
3. Destornillador Phillips	4. Manija

III. CONTROL DE TEMPERATURA

- Se recomienda instalar el refrigerador de vino en un área donde la temperatura ambiente esté entre 16-26°C (60-80°F).

- Si la temperatura ambiente está por encima o por debajo de los rangos recomendados, el rendimiento de la unidad puede verse afectado, y las condiciones extremas de frío o calor pueden hacer que la temperatura interior fluctúe. Esto impedirá que se alcance el rango óptimo. Además, tenga en cuenta que la temperatura puede fluctuar dependiendo de si la luz interior está encendida o apagada, y de si las botellas están situadas en los estantes superior, medio, o inferior.

TEMPERATURAS RECOMENDADAS PARA ENFRIAR VINOS

VINO TINTO	14 - 18°C	57- 65°F
VINO BLANCO/SECO	9 - 14°C	49- 58°F
VINO ROSA	10 - 11°C	51- 53°F

RANGO DE TEMPERATURAS PARA SU ENFRIADOR DE VINOS

PKCWC12/PKCWC120	5 - 18°C	41 - 64°F
PKCWC15/PKCWC150	5 - 18°C	41 - 64°F
PKCWC18/PKCWC180	5 - 18°C	41 - 64°F
PKCWCD188	5 - 18°C (Zona Superior)	41 - 64°F (Zona Superior)
PKCWCD185	5 - 18°C (Zona Inferior)	41 - 64°F (Zona Inferior)
PKCWC24	5 - 18°C (Zona Izquierda)	41 - 64°F (Zona Izquierda)
PKCWC240	5 - 18°C (Zona Derecha)	41 - 64°F (Zona Derecha)

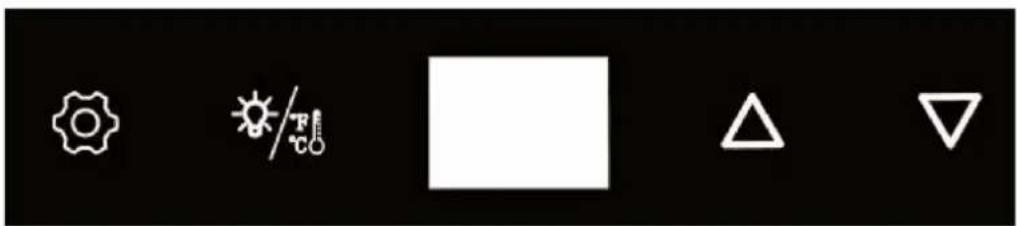

• PANEL DE CONTROL

Sólo para los modelos PKCWC12 / PKCWC120 / PKCWC15 / PKCWC150 / PKCWC18 / PKCWC180 / PKCWC24 / PKCWC240

• Puede seleccionar la visualización de la temperatura entre Fahrenheit y Celsius presionando este botón.
• Puede encender o apagar la luz interior presionando brevemente este botón.

- Su refrigerador está equipado con una función de bloqueo del panel de control que se bloquea automáticamente 20 segundos después de la última vez que se presiona un botón.

• Presione el botón 📋 para desbloquear el panel de control. Usted escuchará un "BEEP" para alertarle de que el control está ahora activo.
• Usted puede ajustar manualmente la temperatura interior del refrigerador presionando los botone △ y ▽ en el panel de visualización.
• Los dos botones en el panel △ y ▽ ajustan la temperatura en incrementos de 1°C o 1°F
• También puede encender o apagar la luz interior presionando el botón.
• La luz se apagará automáticamente si permanece encendida durante 10 minutos. Tiene que pulsar el botón 📣/µ

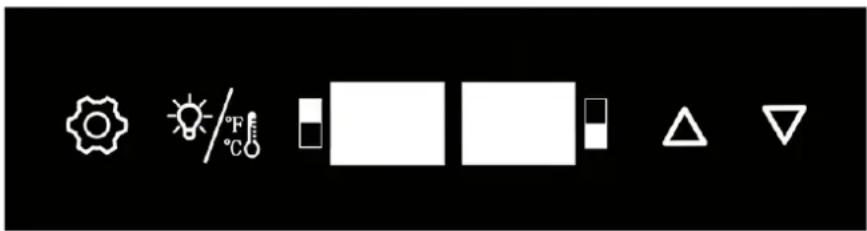

• PANEL DE CONTROL

Solo para los modelos KCWCDS188 / PKCWCDS185

• Puede seleccionar la visualización de la temperatura entre Fahrenheit y Celsius presionando este botón.
• Puede encender o apagar la luz interior presionando brevemente este botón.

• Su refrigerador está equipado con una función de bloqueo del panel de control que se bloquea automáticamente 20 segundos después de la última vez que se presiona un botón.
• Presione el botón 📋 para desbloquear el panel de control. Usted escuchará un "BEEP" para alertarle de que el control está ahora activo.
• Presione brevemente el botón para seleccionar y cambiar la zona inferior y cambiar la zona superior para ajustar la temperatura. La pantalla digital mostrará la temperatura ajustada.
• Usted puede ajustar manualmente la temperatura dentro de Enfriador presionando los botone en el panel de la pantalla.
• Los dos botones △ y▽ en el panel y ajustar la temperatura en incrementos de 1°C o 1°F
• También puede encender o apagar la luz interior presionando el botór.
• La luz se apagará automáticamente si permanece encendida durante 10 minutos. Tiene que pulsar el botón 📋

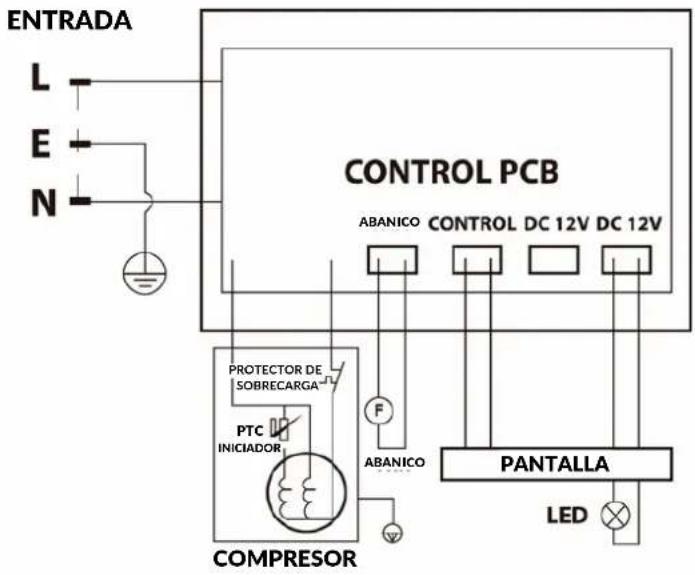

IV. DIAGRAMA ELÉCTRICO

Sólo para los modelos PKCWC120, PKCWC150, PKCWC180, PKCWC12, PKCWC15, PKCWC18

ENTRADA L E N CONTROL PCB ABANICO CONTROL DC 12V DC 12V PROTECTOR DE SOBRECARGA PTC INICIADOR COMPRESOR F ABANICO PANTALLA LED

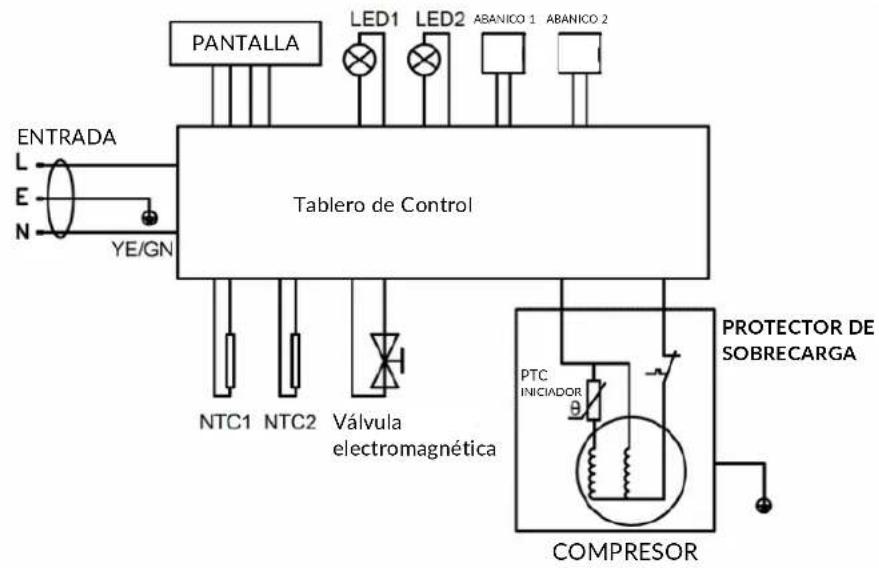

Sólo para los modelos PKCWCDS188, PKCWCDS185


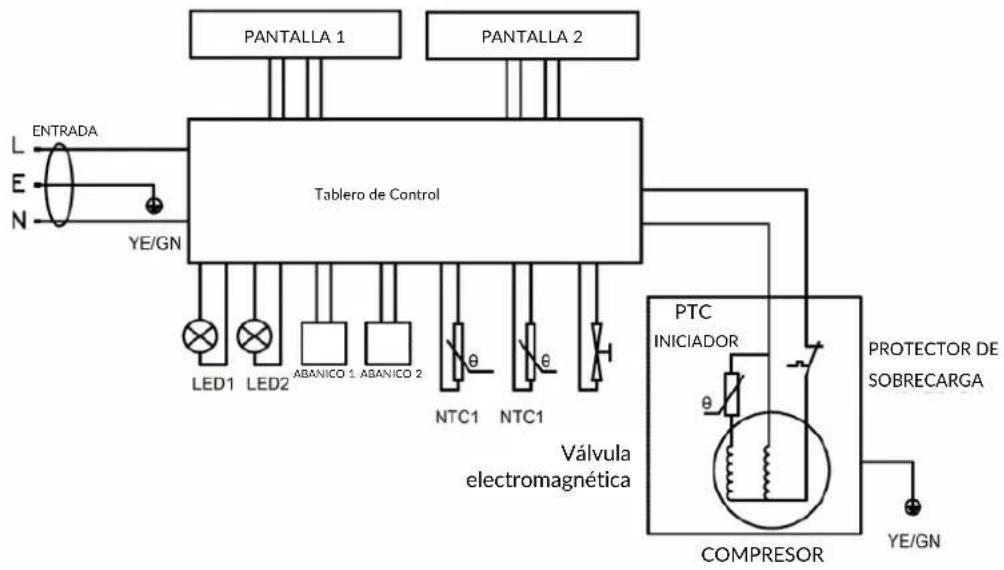

Sólo para los modelos PKCWC240, PKCWC24

V. INSTRUCCIONES

Nota:

• Coloque su enfriador de vino de manera que el enchufe sea accesible
• Mantenga su enfriador de vino alejado de la luz solar directa.
• No la coloque junto a aparatos que generen calor.
• Coloque el enfriador de vino sobre una superficie nivelada que sea lo suficientemente fuerte como para soportar la unidad cuando esté completamente cargada. Para nivelar su enfriador de vinos, ajuste las patas delanteras ubicadas en la parte inferior de la unidad

Importante:

• Coloque la nevera en un lugar seco y ventilado con una temperatura ambiente entre 5-32°C (41-90°F).
• Antes de conectar la unidad a una fuente de alimentación, déjela reposar en posición vertical durante aproximadamente 2 horas. Esto reducirá la posibilidad de que se produzcan fallos en el sistema por haber sido manipulado durante el transporte.
• Cuando coloque el enfriador de vino, se sugiere un espacio de 6 pulgadas en la parte posterior y 10 pulgadas a ambos lados. No coloque ningún objeto encima de la unidad que pueda bloquear la circulación del aire.

Conexión Eléctrica:

• Este refrigerador de vino debe estar conectado a tierra adecuadamente para su seguridad y para minimizar la posibilidad de descargas eléctricas, el cable de alimentación de esta unidad está equipado con un enchufe de 3 clavijas que se adapta a las tomas de pared de 3 clavijas.
• No corte ni retire nunca el cable de toma de tierra del cable de alimentación suministrado.
• No se recomienda el uso de alargadores.
• Esta unidad requiere una toma de corriente estándar de 110 V-60 Hz con un enchufe de 3 clavijas.
• El cable debe fijarse detrás de la vinoteca. Además, para evitar lesiones accidentales, no exponga ni cuelgue el cable.

VI. VENTILACIÓN

• No instale la vinoteca en un armario cerrado sin la ventilación adecuada.
• Deje al menos 6 pulgadas de distancia entre la pared y el enfriador de vinos.
• No retire las patas de la nevera. Mantenga al menos 50 mm de distancia al suelo.

VII. LIMPIEZA

• Desenchufe el enfriador de vino y retire todos los elementos, incluidos los estantes.
• Lave las superficies interiores con una solución de agua tibia y bicarbonato de sodio. La solución debe ser de aproximadamente 2 cucharadas de bicarbonato de sodio por cada litro de agua.
• Lave los estantes con una solución de detergente suave.
• Escurra el exceso de agua de la esponja o paño cuando limpie la zona de los mandos o cualquier pieza eléctrica.
• Lave el mueble exterior con agua tibia y detergente líquido suave. Aclare bien y seque con un paño suave y limpio.

El enfriador de vinos no funciona

Es posible que la unidad esté enchufada con un voltaje diferente. También es posible que se haya disparado un fusible o que se haya fundido el disyuntor.

El enfriador de vinos no está lo suficientemente frío

Compruebe los ajustes de control de temperatura, ya que el ambiente externo puede ser demasiado caliente y afectar a la capacidad de refrigeración. La temperatura ambiente más idónea para la refrigeración de vinos con compresor es de 5C-32C (41F-90F).

La puerta puede abrirse con demasiada frecuencia.

La puerta no está completamente cerrada.

La goma de la puerta no sella correctamente.

La nevera para vino no tiene suficiente espacio libre, ya que afectará a la disipación del calor. Asegúrese de que no haya nada cerca del ventilador del disipador de calor en la parte posterior en un área de 10 cm.

El refrigerador de vino incluye demasiados artículos, ya que el TI necesita algún tiempo para enfriarse y permanecer estable. Espere 24 horas y vuelva a comprobarlo.

El enfriador de vinos vibra cuando está funcionando

Asegúrese de que la unidad está nivelada.

Por favor, ajuste las patas si es necesario

El enfriador de vinos produce mucho ruido

Puede que la unidad no está nivelada.

Revise el ventilador, ya que el ruido incrementa si el enfriador de vinos tiene mucho polvo en el ventilador después de haber sido usado durante mucho tiempo.

Por favor utilice una secadora de cabello y colóquelo en una posición fuerte para soplar todo el polvo del ventilador.

El enfriador de vinos no cierra correctamente

Puede que la unidad no está nivelada.

Las puertas están invertidas y no se instalaron correctamente.

El sellado es débil.

La pantalla LED no funciona

Puede haber un problema con la tarjeta de control principal.

Hay un problema con el enchufe. Compruebe que el enchufe está bien conectado a la toma de corriente o que ya está enchufado.

El panel de control digital se bloqueará automáticamente después de 10 segundos si no se realiza ninguna otra operación Por favor, presione el botón de desbloqueo para activar el enfriador de vinos.

Hay un error en la pantalla LED

Hay un problema con la tarjeta de circuito impreso.

Los botones no funcionan

El panel de control de temperatura puede estar dañado.

Se genera escarcha o hielo

La temperatura ambiente es demasiado baja.

dentro del enfriador de vinos

El enfriador de vinos necesita reiniciarse.
