INSTRUKCJA OBSŁUGI PKCWC12 Nutrichef

Kompresorowa chłodziarka do wina

SERIE CLÁSICA / PUERTAS DE CRISTAL SERIE - PUERTA DE ACERO INOXIDABLE
PKCWC120	12 butelek	PKCWC12	12 butelek
PKCWC150	15 butelek	PKCWC15	15 butelek
PKCWC180	18 butelek	PKCWC18	18 butelek
PKCWCD5188	18 butelek (Podwójna komora)	PKCWCD5185	18 butelek (Podwójna komora)
PKCWC240	18 butelek (Podwójna komora)	PKCWC24	24 butelek (Podwójna komora)

SPIS TREŚCI

I. WAŻNE INSTRUKCJE BEZPIECZEŃSTWA 2
II. SCHEMAT CZEŚCI 3

MONTAŻ UCHWYTÓW ZE STALI NIERDZEWNEJ 5

III. KONTROLA TEMPERATURY 6
IV. SCHEMAT ELEKTRONIKI 8
V. INSTRUKCJE 9
VI. WENTYLACJA 9
VII. CZYSZCZENIE 9
VIII. ROZWIAZYWANIE PROBLEMÓW 10

Należy uważnie przeczytać wszystkie instrukcje i postępować zgodnie ze wszystkimi wytycznymi i przepisami, aby uzyskać optymalną wydajność i prawidłowe użytkowanie urządzenia.

I. WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE

Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń podczas korzystania z urządzenia, należy przestrzegać następujących podstawowych środków ostrożności

• Przed użyciem chłodziarki należy przeczytać wszystkie instrukcje.
• NIEBEZPIECZEŃSTWO lub OSTRZEŻENIE: Ryzyko uwięzienia dziecka. Uwiegzenie i uduszenie dziecka to nie problem przeszłości. Wyrzucone lub porzucone urządzenia są nadal niebezpieczne, nawet jeśli "siedzą w garażu przez kilka dni".
• Przed wyrzuceniem starej lodówki: Zdejmij drzwi. Pozostaw półki na miejscu, aby dzieci nie mogły łatwo wspiąć się do środka.
• Nigdy nie pozwalaj dzieciom dotykać, bawić się lub raczkować wewnątrz urządzenia.
• Nigdy nie czyść części urządzenia płynami łatwopalnymi. Opary mogą stwarzać zagrożenie pożarem lub wybuchem.
• Nie przechowuj ani nie używaj benzyny lub innych łatwopalnych oparów i płynów w pobliżu tego lub innego urządzenia. Opary mogą stwarzać zagrożenie pożarem lub wybuchem.
• Nie należy naprawiać ani wymieniać żadnych części chłodziarki ani podejmować prób serwisowania, chyba że jest to wyraźnie zalecane w instrukcji konserwacji lub opublikowanej instrukcji naprawy. Wymienić bezpiecznik na bezpiecznik tego samego typu.

-ZACHOWAJ TE INSTRUKCJE-

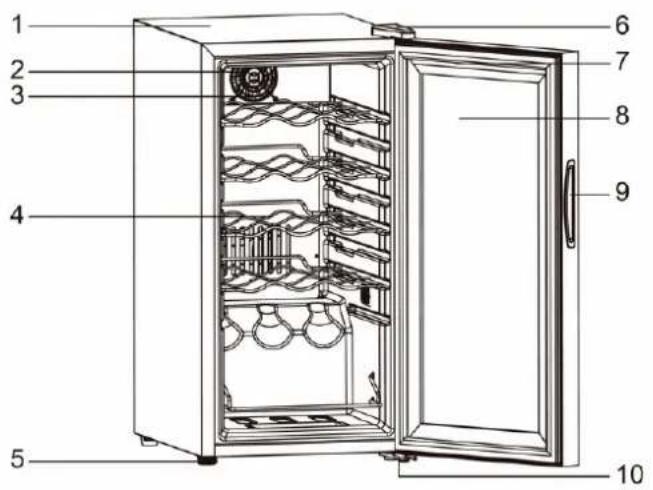

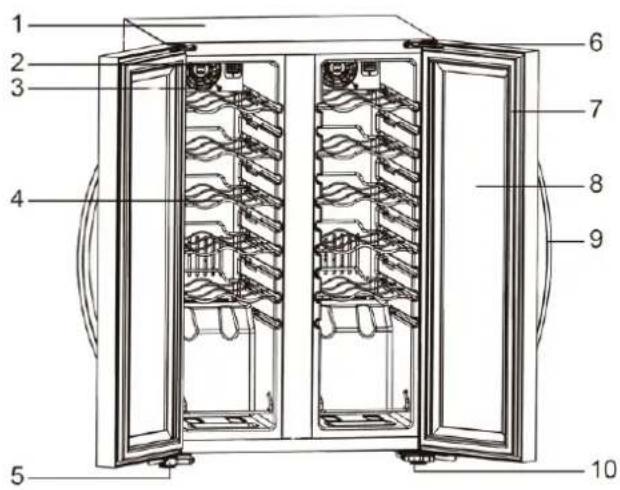

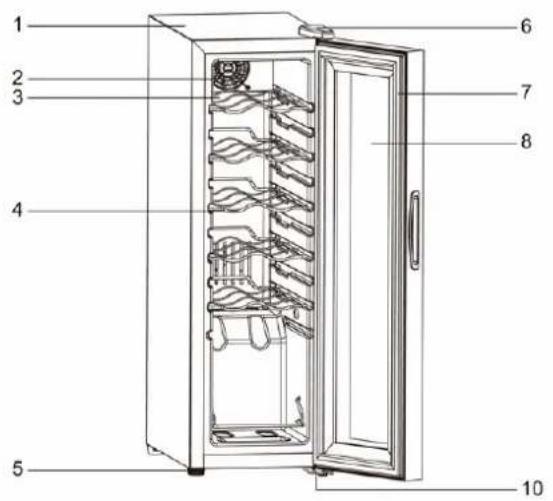

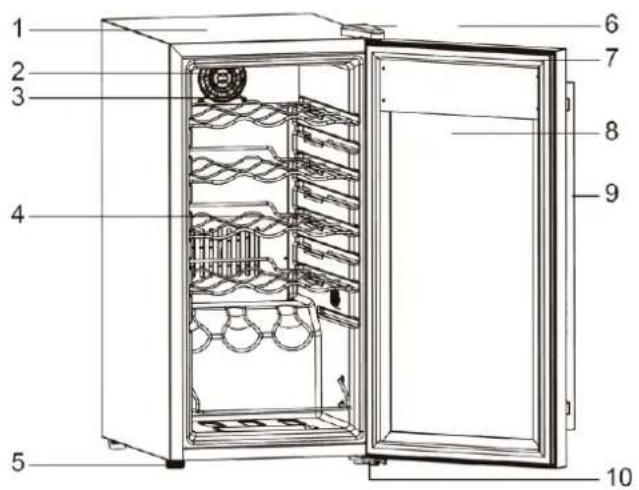

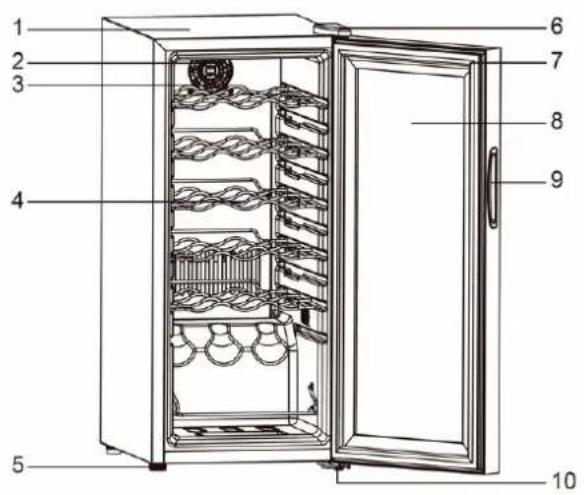

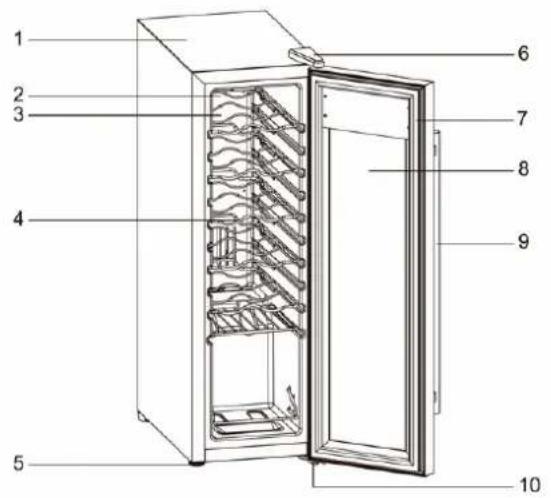

II. SCHEMAT CZEŚCI

• Nr modelu: PKCWC120 Nr modelu: PKCWC12


1 2 3 4 5 6 7 8 10

1 2 3 4 5 6 7 8 9 10

• Nr modelu: PKCWC150 Nr modelu: PKCWC15


1 2 3 4 5 6 7 8 9 10

• Nr modelu: PKCWC180 Nr modelu: PKCWC18


• Nr modelu: PKCWC150 Nr modelu: PKCWC15


1. Uchwyt ze stali nierdzewnej

Nogi5.

1. Zawias dolny

MONTAŻ UCHWYTU ZE STALI NIERDZEWNEJ

Tylko dla modeli PKCWC12, PKCWC15

Ta lodówka na wino zawiera uchwyt ze stali nierdzewnej. Aby zamontować uchwyt, należy postępować zgodnie z poniższymi instrukcjami:

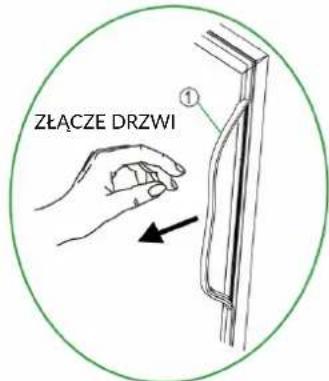

1. Zdejmij gumę z drzwi w miejscu, w którym ma zostać zainstalowany uchwyt po lewej stronie, jak pokazano poniżej na ilustracji #1. Gumę można łatwo przesunąć ręcznie, nie są wymagane żadne narzędzia.

ZŁĄCZE DRZWI ①

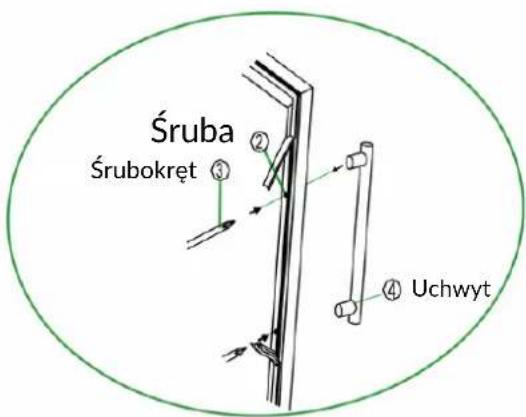

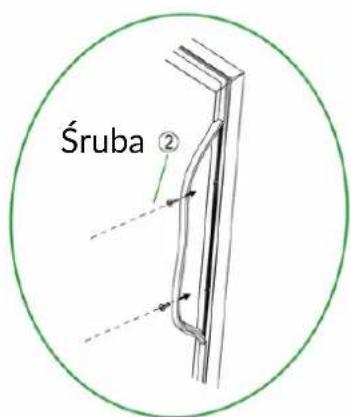

1. Wyrównaj uchwyt z zainstalowanymi śrubami. Dokręć śruby za pomocą śrubokręta krzyżakowego, aż uchwyt zostanie wyrównany i bezpiecznie przymocowany do ramy drzwi. (NIE dokręcaj zbyt mocno, ponieważ może to spowodować uszkodzenie zespołu uchwytu).

Śruba ②

Śruba Śrubokręt ③ ② ④ Uchwyt

1. Przywróć gumę drzwi do pierwotnego położenia.

ZŁĄCZE DRZWI

1. Guma	2. Śrubokręt krzyżakowy
3. Śruba z łbem krzyżakowym	4. Uchwyt

III. KONTROLA TEMPERATURY

- Zaleca się, aby chłodziarka do wina była zainstalowana w miejscu, w którym temperatura otoczenia mieści się w zakresie 60-80°F (16-26°C).

- Jeśli temperatura otoczenia jest wyższa lub niższa od zalecanych zakresów, może to mieć wpływ na wydajność urządzenia, a ekstremalnie wysokie lub niskie temperatury mogą powodować wahania temperatury wewnętrznej. Uniemożliwi to osiągnięcie optymalnego zakresu. Należy również pamiętać, że temperatura może ulegać wahaniom w zależności od tego, czy oświetlenie wewnętrzne jest włączone czy wyłączone oraz czy butelki znajdują się na górnej, środkowej czy dolnej półce.

ZALECANE TEMPERATURY CHŁODZENIA WIN

WINO CZERWONE	14 - 18°C	57- 65°F
WINO BIAŁE/WYTRAWNE	9 - 14°C	49- 58°F
WINO RÓŻOWE	10 - 11°C	51- 53°F

ZAKRES TEMPERATUR DLA CHŁODZIARKI DO WINA

PKCWC12/PKCWC120	5 - 18°C	41 - 64°F
PKCWC15/PKCWC150	5 - 18°C	41 - 64°F
PKCWC18/PKCWC180	5 - 18°C	41 - 64°F
PKCWCDS188	5 - 18°C (Górna strefa)	41 - 64°F (Górna strefa)
PKCWCDS185	5 - 18°C (Dolna strefa)	41 - 64°F (Dolna strefa)
PKCWC24	5 - 18°C (Lewa strefa)	41 - 64°F (Lewa strefa)
PKCWC240	5 - 18°C (Prawa strefa)	41 - 64°F (Prawa strefa)

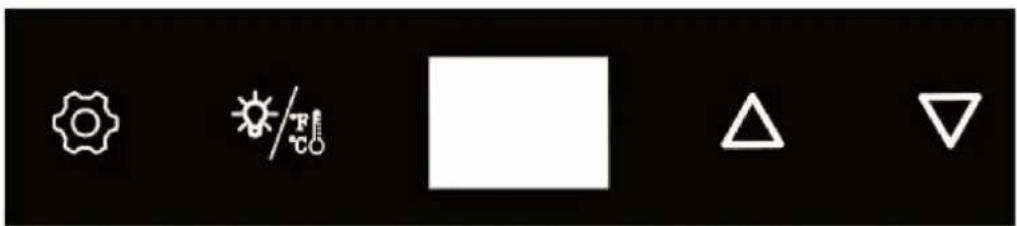

• PANEL STEROWANIA

Tylko dla modeli PKCWC12 / PKCWC120 / PKCWC15 / PKCWC150 / PKCWC18 / PKCWC180 / PKCWC240

• Naciskając ten przycisk, można wybrać wyświetlanie temperatury w stopniach Fahrenheit lub Celsjusza.
• Krótkie naciśnięcie tego przycisku umożliwia włączenie lub wyłączenie oświetlenia wnętrza.

- Lodówka jest wyposażona w funkcję blokady panelu sterowania, która automatycznie blokuje się po 20 sekundach od ostatniego naciśnięcia przycisku.

• Naciśnij przycisk 📋, aby odblokować panel sterowania. Usłyszysz "BEEP", aby poinformować Cię, że sterowanie jest teraz aktywne.
• Temperaturę wewnętrzną lodówki można ustawić ręcznie, naciskając przycisk⚠️"▽" na panelu wyświetlacza.
• Dwa przyciski na panelu wyświetlacza △ i ▽ umożliwiają regulację temperatury w krokach co 1°C lub 1°F.
• Można również włączyć lub wyłączyć oświetlenie wewnętrzne, naciskając przycis".
• Oświetlenie wyłączy się automatycznie, jeśli pozostanie włączone przez 10 minut. Należy nacisnąć przycisk.

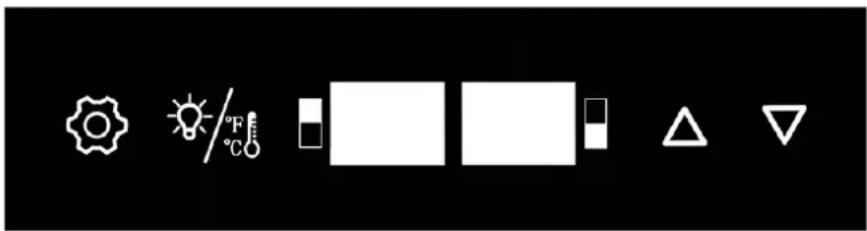

• PANEL STEROWANIA

Tylko dla modeli PKCWCDS188 / PKCWCDS185

• Naciskając ten przycisk, można wybrać wyświetlanie temperatury w stopniach Fahrenheit lub Celsjusza.
• Krótkie naciśnięcie tego przycisku umożliwia włączenie lub wyłączenie oświetlenia wnętrza.

• Lodówka jest wyposażona w funkcję blokady panelu sterowania, która blokuje się automatycznie po 20 sekundach od ostatniego naciśnięcia przycisku.
• Naciśnij przycisk, aby odblokować panel sterowania. Rozlegnie się sygnał dźwiękowy informujący, że sterowanie jest teraz aktywne.
• Krótko naciśnij przycisk', aby wybrać i zmienić dolną strefę oraz zmienić górną strefę w celu dostosowania temperatury. Cyfrowy wyświetlacz pokaże ustawioną temperaturę.
• Temperaturę wewnątrz chłodziarki można regulować ręcznie, naciskając przycisk⚠ "▽" na panelu wyświetlacza.
• Dwa przyciski △ i▽ na panelu umożliwiają regulację temperatury w krokach co 1°C lub 1°F.
• Można również włączyć lub wyłączyć oświetlenie wewnętrzne, naciskając przycis".
• Oświetlenie wyłączy się automatycznie, jeśli pozostanie włączone przez 10 minut. Należy nacisnąć przycisk.

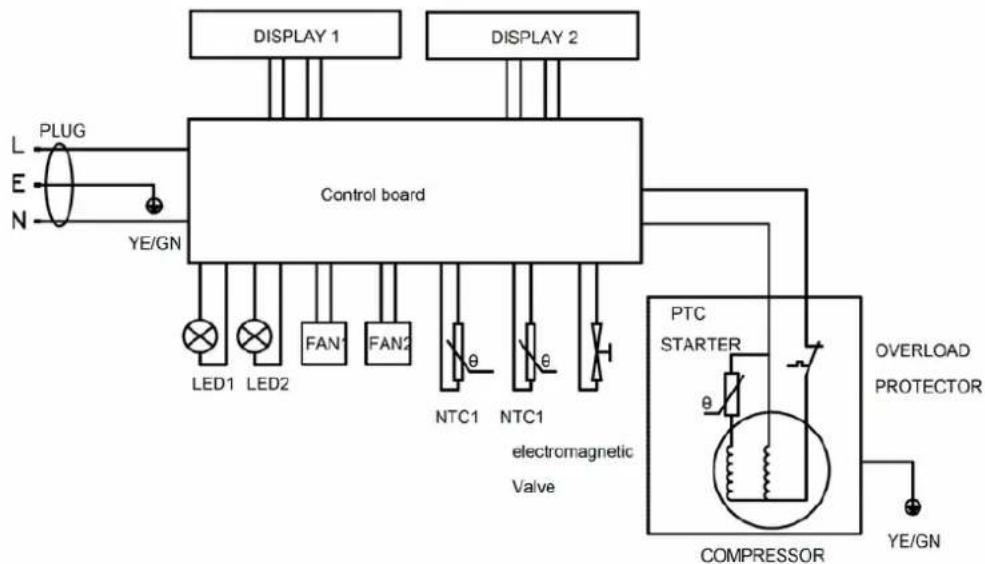

Tylko dla modeli PKCWC240, PKCWC24

V. INSTRUKCJE

Uwaga:

• Chłodziarkę do wina należy ustawić w taki sposób, aby wtyczka była dostępna.
• Chłodziarkę do wina należy trzymać z dala od bezpośredniego światła słonecznego.
• Nie należy umieszczać jej obok urządzeń wytwarzających ciepło.
• Umieść chłodziarkę do wina na równej powierzchni, która jest wystarczająco mocna, aby utrzymać urządzenie po pełnym naładowaniu. Aby wypoziomować chłodziarkę do wina, wyreguluj przednie nóżki znajdujące się na spodzie urządzenia.

Ważne:

• Lodówkę należy umieścić w suchym i wentylowanym miejscu o temperaturze otoczenia w zakresie 5-32°C (41-90°F).
• Przed podłączeniem urządzenia do źródła zasilania należy pozostawić je w pozycji pionowej na około 2 godziny. Zmniejszy to prawdopodobieństwo awarii systemu spowodowanej manipulacją podczas transportu.
• Podczas umieszczania chłodziarki do wina zaleca się zachowanie odstępu 6 cali z tyłu i 10 cali po obu stronach. Nie należy umieszczać na urządzeniu żadnych przedmiotów, które mogłyby blokować cyrkulację powietrza.

Podłączenie elektryczne:

• Aby zminimalizować ryzyko porażenia prądem elektrycznym, przewód zasilający tego urządzenia jest wyposażony w 3-bolcową wtyczkę, która pasuje do 3-bolcowych gniazdek ściennych.
• Nigdy nie należy przecinać ani usuwać przewodu uziemiającego z dostarczonego przewodu zasilającego.
• Nie zaleca się stosowania przedłużaczy.
• To urządzenie wymaga standardowego gniazdka 110 V-60 Hz z 3-bolcową wtyczką.
• Przewód musi być zamocowany za chłodziarką do wina. Ponadto, aby uniknąć przypadkowych obrażeń, nie należy wystawiać ani wieszać przewodu.

VI. WENTYLACJA

• Nie należy instalować chłodziarki do wina w zamkniętej szafce bez odpowiedniej wentylacji.
• Należy pozostawić co najmniej 6 cali wolnej przestrzeni między ścianą a chłodziarką do wina.
• Nie zdejmuj nóż ek chłodziarki do wina. Zachowaj co najmniej 50 mm odstępu od podłogi.

VII. CZYSZCZENIE

• Odłącz chłodziarkę do wina i wyjmij z niej wszystkie przedmioty, w tym półki.
• Umyj wewnętrzne powierzchnie roztworem ciepłej wody i sody oczyszczonej. Roztwór powinien zawierać około 2 łyżek sody oczyszczonej na litr wody.
• Umyj półki łagodnym roztworem detergentu.
• Podczas czyszczenia obszaru sterowania lub części elektrycznych należy wycisnąć nadmiar wody z gąbki lub ściereczki.
• Umyj zewnętrzna obudowę ciepłą wodą z dodatkiem łagodnego detergentu w płynie. Dokładnie spłucz i osusz czystą, miękką ściereczką.

VIII. ROZWIAZYWANIE PROBLEMÓW

PROBLEM MOŻLIWA PRZYCZYNA I ŚRODKI KONSERWACYJNE
Chłodziarka do wina nie działa	Możliwe, że urządzenie jest podłączone do sieci o innym napięciu. Możliwe jest również, że zadział bezpiecznik lub przepalił się wyłącznik automatyczny.
Chłodziarka do wina nie jest wystarczająco zimna.	Sprawdź ustawienia kontroli temperatury, ponieważ środowisko zewnętrzne może być zbyt gorące i wpływać na wydajność chłodzenia. Najlepsza temperatura otoczenia dla chłodzenia wina przez kompresor to 5C-32C (41F-90F).Drzwiczki mogą otwierać się zbyt często.Drzwiczki nie są całkowicie zamknięte.Guma drzwi nie jest prawidłowo uszczelniona.Chłodziarka do wina nie ma wystarczająco dużo wolnej przestrzeni, ponieważ wpłynie to na rozpraszanie ciepła. Upewnij się, że w pobliżu wentylatora radiatora z tyłu nie ma nic w odległości mniejszej niż 10 cm.Chłodziarka do wina zawiera zbyt wiele elementów, ponieważ system IT potrzebuje trochę czasu, aby ostygnąć i pozostać stabilnym. Odczekaj 24 godziny i sprawdź ponownie.
Chłodziarka do wina wibruje podczas pracy	Upewnij się, że urządzenie jest wypoziomowane.W razie potrzeby wyreguluj nogi
Chłodziarka do wina wytwarza dużo hałasu	Urzadzenie może nie być wypoziomowane.Sprawdź wentylator, ponieważ hałas wzrasta, jeśli chłodziarka do wina ma dużo kurzu na wentylatorze po długim okresie użytkowania.Użyj suszarki do włosów i umieść ją w mocnej pozycji, aby wydmuchać cały kurz z wentylatora.
Chłodziarka do wina nie działa prawidłowo	Urzadzenie może nie być wypoziomowane.Drzwi są odwrócone do góry nogami i nieprawidłowo zamontowane.Uszczelka jest słaba.
Wyświetlacz LED nie działa	Może występować problem z główną płytą sterowania.Wystąpił problem z wtyczką. Sprawdź, czywtyczka jest prawidłowo podłączona do gniazda lub jest już podłączona.Cyfrowy panel sterowania zostanie automatycznie zablokowany po 10 sekundach, jeśli nie zostanie wykonana żadna dodatkowa operacja. Naciśnij przycisk odblokowania, aby włączyć chłodziarkę do wina.
Wystąpił błąd wyświetlacza LED	Wystąpił problem z płytką drukowaną.
Przyciski nie działają	Panel sterowania temperaturą może być uszkodzony.
Wewnątrz chłodziarki do wina powstaje szron lub zapach.	Temperatura otoczenia jest zbyt niska.Należy ponownie uruchomić chłodziarkę do wina.

ATTENZIONE:

Zawiera "styren", o którym stan Kalifornia wie, że powoduje raka, wady wrodzone lub inne szkody reprodukcyjne. Nie połykać.

Więcej informacji można znaleźć na stronie www.P65warnings.ca.gov

nutrichef™

Pytania? Komentarze?

Jestesmy tutaj, aby Ci pomóc!

Phone: [phone]
