BEDIENUNGSANLEITUNG PKCWC12 Nutrichef

IV. SCHEMA ELETTRICO

Weinkühler mit Kompressor

I. WICHTIGE SICHERHEITSHINWEISE 2
II. ABBILDUNG DER TEILE 3
EINBAU VON EDELSTAHLGRIFFEN 5
III. TEMPERATURKONTROLLE 6
IV. ABBILDUNG DER ELEKTRONIK 8
V. ANWEISUNG 9
VI. VENTILATION 9
VII. REINIGUNG 9
VIII. FEHLERSUCHE 10

Bitte lesen Sie alle Anweisungen sorgfältig durch und befolgen Sie alle Richtlinien und Regeln, um eine optimale Leistung und den korrekten Gebrauch des Geräts zu gewährleisten.

I. WICHTIGE SICHERHEITSHINWEISE

WARNUNG

Um das Risiko eines Brandes, eines elektrischen Schlags oder von Verletzungen bei der Verwendung Ihres Geräts zu verringern, sollten Sie die folgenden grundlegenden Vorsichtsmaßnahmen beachten.

• Lesen Sie alle Anweisungen, bevor Sie die Kühlbox verwenden.
• GEFAHR oder WARNUNG: Gefahr des Einfangens von Kindern.
• Das Einfangen und Ersticken von Kindern ist kein Problem der Vergangenheit. Ausrangierte oder zurückgelassene Geräte sind immer gefährlich, selbst wenn sie nur ein paar Tage in der Garage stehen.
• Bevor Sie Ihre alte Kühlbox wegwerfen: Nehmen Sie die Tür ab. Lassen Sie die Regale an ihrem Platz, damit Kinder nicht so leicht hineinklettern können.
• Lassen Sie Kinder niemals das Gerät benutzen, damit spielen oder hineinkrabbeln.
• Reinigen Sie die Teile des Geräts niemals mit brennbaren Flüssigkeiten. Die Dämpfe können eine Brand- oder Explosionsgefahr darstellen.
• Lagern und verwenden Sie kein Benzin oder andere brennbare Dämpfe und Flüssigkeiten in der Nähe dieses oder eines anderen Geräts. Die Dämpfe können eine Brand- oder Explosionsgefahr darstellen.
• Reparieren oder ersetzen Sie keine Teile des Luftkühlers und versuchen Sie keine Wartungsarbeiten, es sei denn, dies wird in den Wartungsanleitungen des Benutzers oder in den vom Benutzer veröffentlichten Reparaturanleitungen ausdrücklich empfohlen.
• Ersetzen Sie die Sicherung durch eine Sicherung desselben Typs.

-DIESE ANWEISUNGEN AUFBEWAHREN-

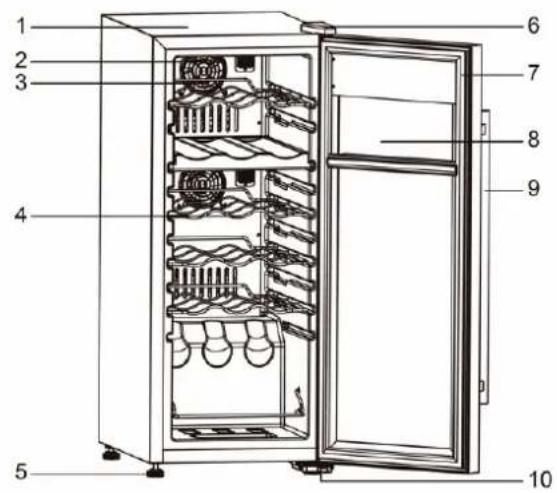

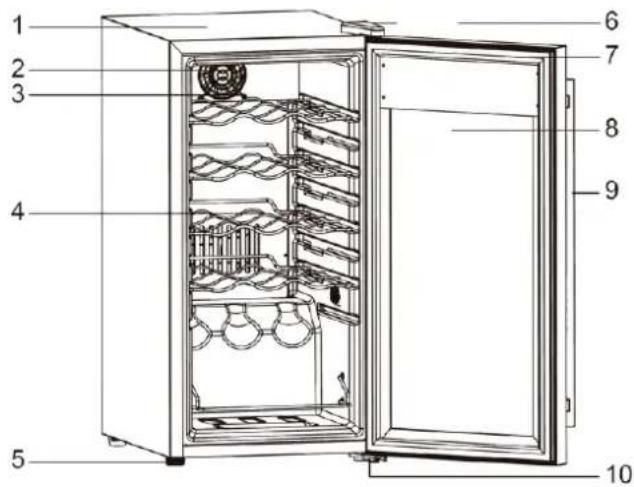

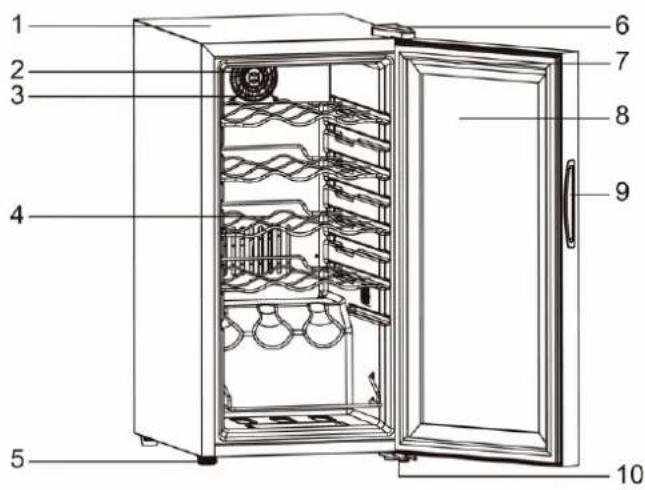

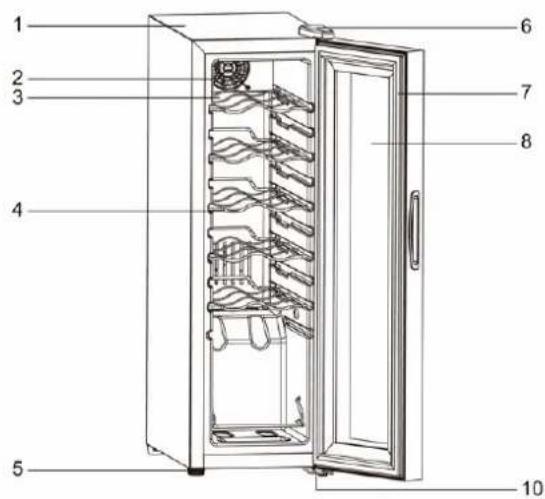

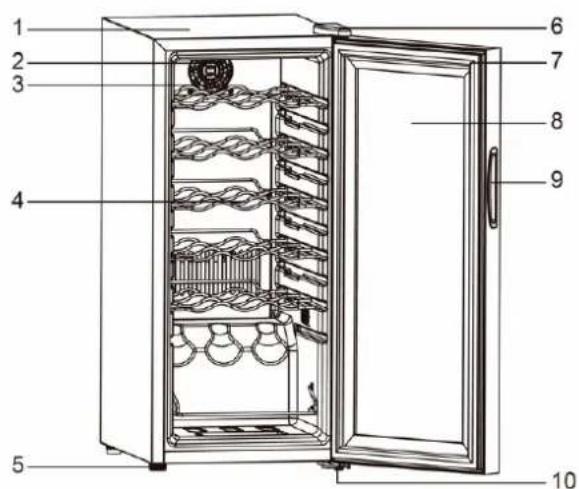

II. ABBILDUNG DER TEILE

• Modell-Nr: PKCWC120 Modell-Nr: PKCWC12

• Modell-Nr: PKCWC150 Modell-Nr: PKCWC15

1 2 3 4 5 6 7 8 9 10

• Modell-Nr: PKCWC180 Modell-Nr: PKCWC18

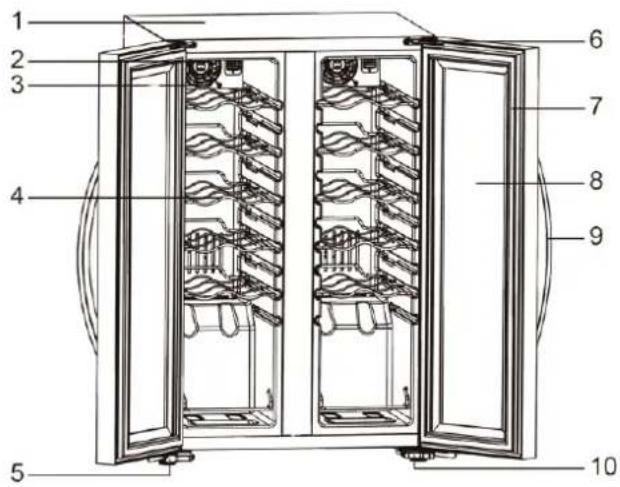

II. ABBILDUNG DER TEILE

• Modell-Nr: PKCWCDS185

• Modell-Nr: PKCWC150 Modell-Nr: PKCWC15

Abdeckung des Ventilators3.8. Glastür

Regal4.

1. Edelstahlhandgriff

Stütze5.

1. Unteres Scharnier

INSTALLATION DES EDELSTAHLGRIFFS

Nur für die Modelle PKCWC12, PKCWC15

Dieser Weinkühlschrank ist mit einem Griff aus rostfreiem Stahl ausgestattet. Um den Griff zu installieren, befolgen Sie bitte die folgenden Anweisungen:

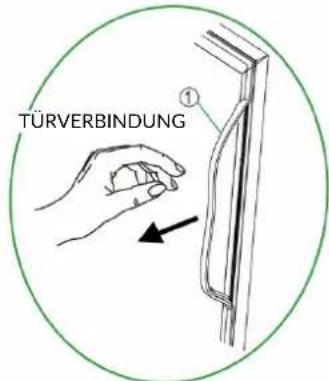

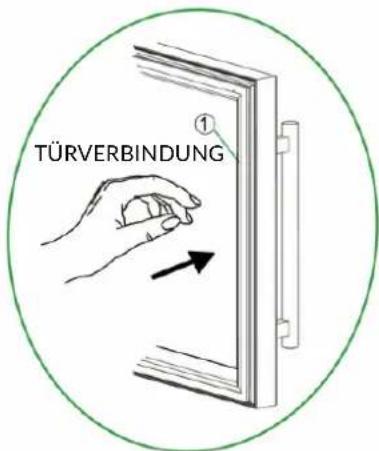

1. Entfernen Sie die Türdichtung an der Stelle, an der der Griff auf der linken Seite angebracht werden soll, wie unten in Abbildung Nr. 1 gezeigt. Die Dichtung kann leicht mit der Hand verschoben werden, es sind keine Werkzeuge erforderlich.

TÜRVERBINDUNG ①

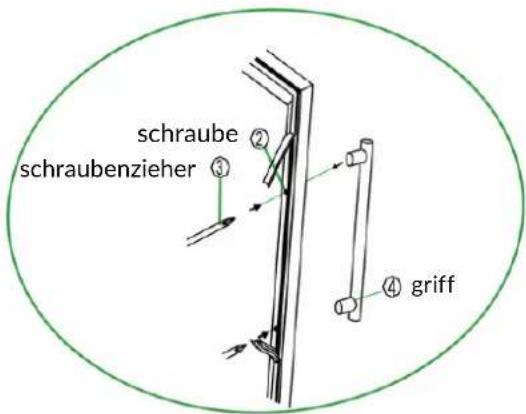

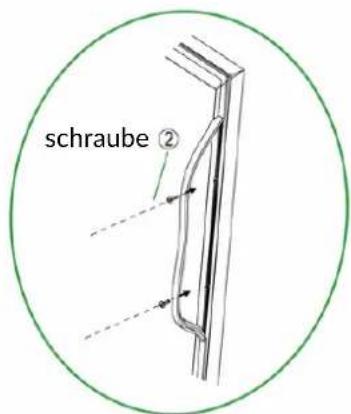

1. Richten Sie den Griff mit den installierten Schrauben aus. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest, bis der Griff sowohl bündig als auch fest am Türrahmen anliegt. (NICHT zu fest anziehen, da dies die Griffbaugruppe beschädigen würde).

schraube ②

schraube schraubenzieher ② ③ ④ griff

1. Bringen Sie die Türdichtung wieder in ihre ursprüngliche Position.

TÜRVERBINDUNG ①

1. Dichtung	2. Kreuzschlitz-Schraubendreher
3. Kreuzschlitzschraube	4. Griff

III. TEMPERATURKONTROLLE

• Es wird empfohlen, den Weinkühler an einem Ort mit einer Umgebungstemperatur zwischen 16 und 26 °C (60 und 80 °F) aufzustellen.
• Wenn die Umgebungstemperatur über oder unter den empfohlenen Bereichen liegt, kann die Leistung des Geräts beeinträchtigt werden, und extreme Kälte- oder Hitzebedingungen können die Innentemperatur schwanken lassen. Dadurch wird verhindert, dass das Gerät den optimalen Bereich erreicht. Denken Sie außerdem daran, dass die Temperatur schwanken kann, je nachdem, ob die Innenbeleuchtung ein- oder ausgeschaltet ist und ob die Flaschen auf den oberen, mittleren oder unteren Regalbrettern platziert werden.

EMPFOHLENE TEMPERATUREN ZUM KÜHLEN VON WEIN

ROTE WEINE	14 - 18°C	57- 65°F
TROCKENE/WEISSE WEINE	9 - 14°C	49- 58°F
ROSE WINE	10 - 11°C	51- 53°F

TEMPERATURBEREICHE FÜR IHREN WEINKÜHLER

PKCWC12/PKCWC120	5 - 18°C	41 - 64°F
PKCWC15/PKCWC150	5 - 18°C	41 - 64°F
PKCWC18/PKCWC180	5 - 18°C	41 - 64°F
PKCWCD188	5 - 18°C (Obere Zone)	41 - 64°F (Obere Zone)
PKCWCD185	5 - 18°C (Untere Zone)	41 - 64°F (Untere Zone)
PKCWC24	5 - 18°C (Linke Zone)	41 - 64°F (Linke Zone)
PKCWC240	5 - 18°C (Rechte Zone)	41 - 64°F (Rechte Zone)

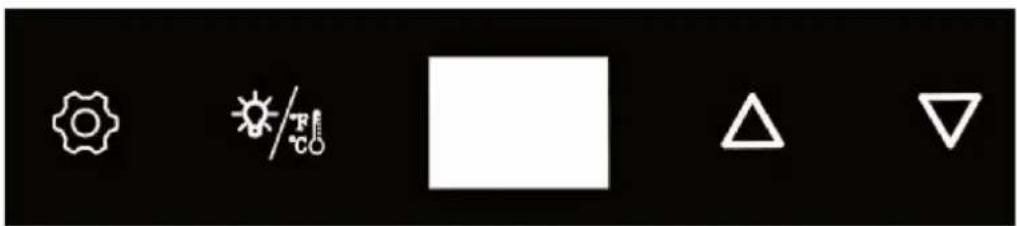

• BEDIENFELD

Nur für die Modelle PKCWC12 / PKCWC120 / PKCWC15 / PKCWC150 / PKCWC18 / PKCWC180 / PKC/C/ PKCWC240

• Durch Drücken dieser Taste können Sie die Temperaturanzeige zwischen Fahrenheit und Celsius wählen.
• Sie können die Innenbeleuchtung durch kurzes Drücken dieser Taste ein- oder ausschalten.

TEMPERATUREINSTELLUNG

- Ihre Kühlbox ist mit einer Bedienfeldsperre ausgestattet, die sich 20 Sekunden nach dem letzten Tastendruck automatisch verriegelt.

• Drücken Sie die Taste, um das Bedienfeld zu entsperren. Sie hören ein "BIP", um Sie darauf aufmerksam zu machen, dass die Steuerung nun aktiv ist.
• Sie können die Temperatur im Inneren der Kühlbox manuell einstellen, indem Sie die Taste △* und ▽** auf dem Displayfeld drücken. Mit den beiden Taster △* und ▽* auf dem Anzeigefeld können Sie die Temperatur in Schritten von 1°C oder 1°F einstellen.
• Sie können auch das Innenlicht ein- oder ausschalten, indem Sie die Taste 🎨 drücken.
• Die Beleuchtung schaltet sich automatisch aus, wenn sie 10 Minuten lang eingeschaltet bleibt. Dazu müssen Sie die Taste 🎨 drücken.

• BEDIENFELD

Nur für die Modelle PKCWCDS188 / PKCWCDS185

• Sie können die Temperaturanzeige zwischen Fahrenheit und Celsius wählen, indem Sie diese Taste drücken.
• Sie können die Innenbeleuchtung ein- oder ausschalten, indem Sie kurz auf diese Taste drücken.

TEMPERATUREINSTELLUNG

• Ihre Kühlbox ist mit einer Bedienfeldsperre ausgestattet, die sich 20 Sekunden nach dem letzten Tastendruck automatisch verriegelt.
• Drücken Sie die Taste, um das Bedienfeld zu entsperren. Sie hören ein "BIP", um Sie darauf aufmerksam zu machen, dass die Steuerung nun aktiv ist.
• Drücken Sie kurz die Taste®, um die untere und die obere Zone für die Temperatureinstellung auszuwählen und umzuschalten. Bei der Temperatureinstellung wird der digitale Blitz angezeigt.
• Sie können die Temperatur im Inneren der Kühlbox manuell einstellen, indem Sie die Taste △* un ▼7* auf dem Displayfeld drücken.
• Mit den beiden Tasten △ und √ auf dem Anzeigefeld können Sie die Temperatur in Schritten von 1 °C oder 1 °F einstellen.
• Sie können auch die Innenbeleuchtung ein- oder ausschalten, indem Sie die Tastdrücken.
• Das Licht schaltet sich automatisch aus, wenn es 10 Minuten lang eingeschaltet bleibt. Dazu müssen Sie die Taste 🚗 drücken.

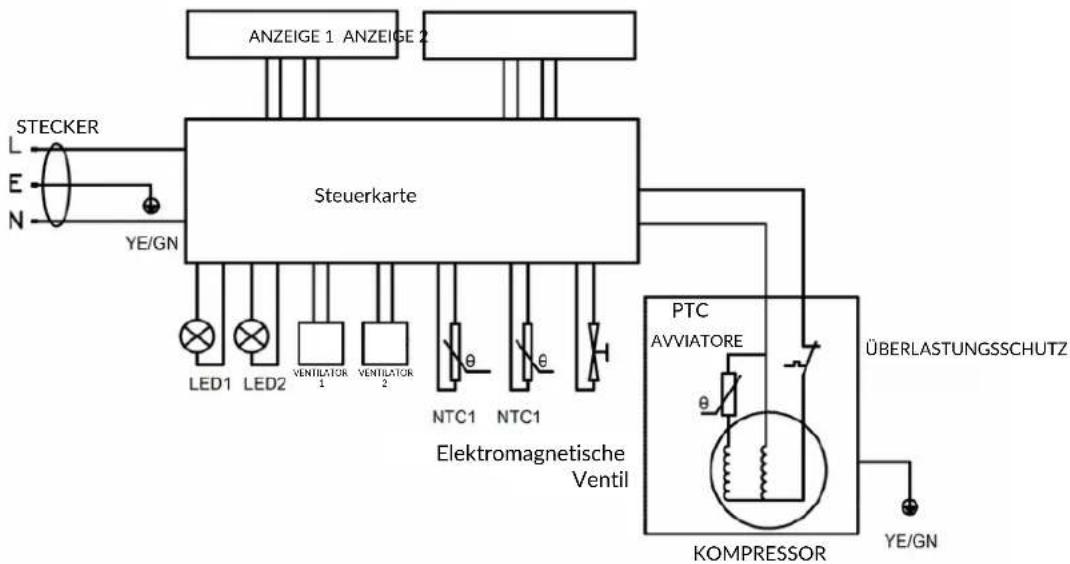

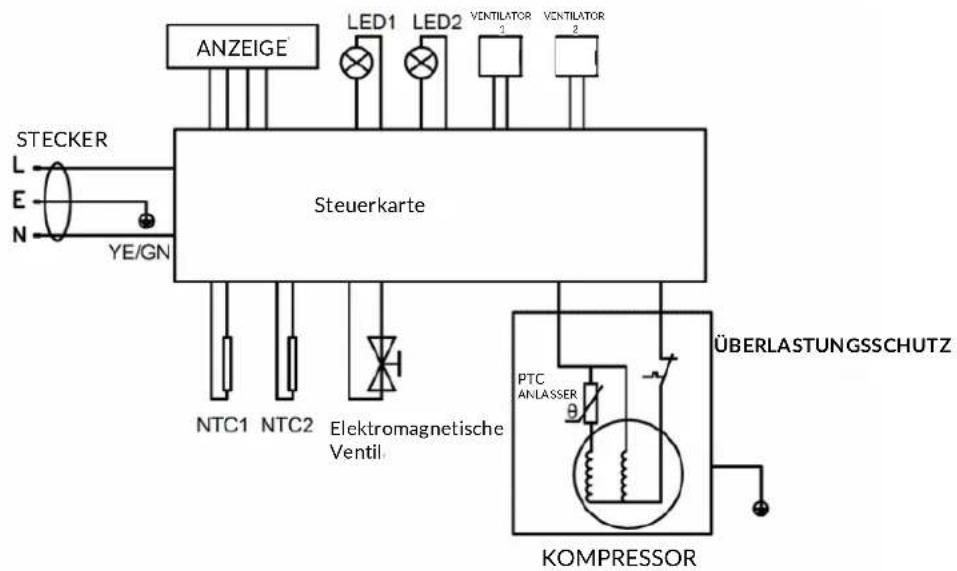

IV. ABBILDUNG DER ELEKTRONIK

Nur für PKCWCDS188, PKCWCDS185

ANZEIGE LED1 LED2 VENTILATOR VENTILATOR STECKER L E N YE/GN Steuerkarte NTC1 NTC2 Elektromagnetische Ventil ÜBERLASTUNGSSCHUTZ PTC ANLASSER KOMPRESSOR

Nur für PKCWCDS188, PKCWCDS185

V. ANLEITUNG

Hinweis:

• Stellen Sie Ihren Weinkühler so auf, dass der Stecker zugänglich ist.
• Stellen Sie Ihren Weinkühler nicht vor direktem Sonnenlicht geschützt auf.
• Stellen Sie ihn nicht neben ein Gerät, das Wärme erzeugt.
• Stellen Sie den Weinkühler auf eine ebene Fläche, die stark genug ist, um das Gerät zu tragen, wenn es voll aufgeladen ist.
• Um den Weinkühler waagerecht auszurichten, stellen Sie die vorderen Füße an der Unterseite des Geräts ein.

WICHTIG:

• Stellen Sie den Weinkühler an einem trockenen, luftigen Ort auf, an dem die Umgebungstemperatur zwischen 5 und 32 °C (41 und 90 °F) liegt.
• Bevor Sie das Gerät an eine Stromquelle anschließen, lassen Sie es etwa zwei Stunden lang in aufrechter Position stehen. Dadurch wird das Risiko einer Fehlfunktion des Systems verringert, die aufgrund von Manipulationen während des Transports aufgetreten sein könnte.
• Bei der Positionierung des Weinkühlers sollten Sie einen Abstand von 6 Zoll auf der Rückseite und 10 Zoll auf jeder Seite einhalten. Stellen Sie keine Gegenstände auf das Gerät, die den Luftstrom blockieren könnten.

Elektrischer Anschluss:

• Dieser Weinkühler muss zu Ihrer Sicherheit ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags zu minimieren, ist das Netzkabel dieses Geräts mit einem 3-poligen Stecker ausgestattet, der in 3-polige Wandsteckdosen passt.
• Schneiden oder entfernen Sie niemals den Erdungsdraht des mitgelieferten Netzkabels.
  • Die Verwendung von Verlängerungskabeln wird nicht empfohlen.
• Dieses Gerät benötigt eine Standard-Steckdose mit 110V-60Hz und einem 3-poligen Stecker.
• Das Kabel muss hinter dem Weinkühler befestigt werden. Um versehentliche Verletzungen zu vermeiden, darf das Kabel außerdem nicht freigelegt oder herunterhängen gelassen werden.

VI. VENTILATION

• Installieren Sie den Weinkühler nicht in einem geschlossenen Schrank ohne ausreichende Belüftung.
- Halten Sie einen Abstand von mindestens 6 Zoll zwischen der Wand und dem Weinkühler ein.
- Entfernen Sie nicht die Füße des Weinkühlers. Behalten Sie eine Bodenfreiheit von mindestens 50 mm bei.

VII. REINIGUNG

• Packen Sie den Weinkühler aus und entfernen Sie alle Gegenstände, einschließlich der Regale.
• Waschen Sie die Innenflächen mit einer Lösung aus warmem Wasser und Backpulver. Die Lösung sollte aus etwa 2 Esslöffeln Backpulver pro Liter Wasser bestehen.
• Waschen Sie die Regale mit einer milden Reinigungslösung.
• Wringen Sie beim Reinigen des Bedienfelds oder der elektrischen Teile überschüssiges Wasser aus dem Schwamm oder Tuch aus.
• Waschen Sie den Außenschrank mit warmem Wasser und einem milden Flüssigwaschmittel. Spülen Sie es gut ab und trocknen Sie es mit einem weichen, sauberen Tuch.

VIII. RISOLUZIONE DEI PROBLEMI

PROBLEM MÖGLICHE	URSACHE UND WARTUNGSMASSNAHMEN
Der Weinkühler funktioniert nicht	Es ist möglich, dass das Gerät mit einer anderen Spannung eingesteckt ist. Es ist auch möglich, dass eine Sicherung ausgelöst hat oder der Schutzschalter durchgebrannt ist.
Der Weinkühler ist nicht kühl genug	Überprüfen Sie die Einstellungen der Temperaturregelung, da die äußere Umgebung möglicherweise zu heiß ist und die Kühlleistung beeinträchtigt. Die beste Umgebungstemperatur für die Weinkühlung mit Kompressor ist 5C-32C (41F-90F).Die Tür öffnet sich möglicherweise zu oft.Die Tür ist nicht vollständig geschlossen.Der Türgummi dichtet nicht richtig ab.Der Weinkühler hat nicht genügend Freiraum, da dies die Wärmeableitung beeinträchtigt. Vergewissern Sie sich, dass sich in der Nähe des Kühlkörperlüfters auf der Rückseite innerhalb vor 10 cm nichts befindet.Der Weinkühler enthält zu viele Teile, da die IT einige Zeit braucht, um abzukühlen und stabil zu bleiben. Warten Sie 24 Stunden und prüfen Sie erneut.
Der Weinkühler vibriert während des Betriebs	Stellen Sie sicher, dass das Gerät waagerecht steht.Stellen Sie gegebenenfalls die Füße nach.
Der Weinkühler macht viel Lärm	Das Gerät ist möglicherweise nicht waagerecht.Überprüfen Sie das Gebläse, da das Geräusch zunimmt, wenn de Weinkühler nach längerem Gebrauch viel Staub im Gebläse hat.Benutzen Sie einen Haartrockner und stellen Sie ihn in eine stab Position, um den Staub aus dem Lüfter zu blasen.
Der Weinkühler lässt sich nicht richtig schließen	Das Gerät ist möglicherweise nicht waagerecht.Die Türen sind verkehrt herum und nicht richtig eingebaut.Die Dichtung ist schwach.
Die LED-Anzeige funktioniert nicht	Möglicherweise gibt es ein Problem mit der Hauptsteuerplatine.Es liegt ein Problem mit dem Stecker vor. Überprüfen Sie, ob der Stecker fest mit der Steckdose verbunden ist oder ob er bereits eingesteckt ist.Das digitale Bedienfeld wird nach 10 Sekunden automatisch verriegelt, wenn keine andere Funktion ausgeführt wird Drücken Sie bitte die Entriegelungstaste, um den Weinkühler zu aktivieren
Es liegt ein LED-Anzeigefehler vor	Es liegt ein Problem mit der Leiterplatte vor.
Die Tasten funktionieren nicht	Das Temperaturkontrollfeld kann beschädigt sein.
Es gibt Frost oder Geruch im Inneren des Weinkühlers.	Die Umgebungstemperatur ist zu niedrig.Der Weinkühler muss neu gestartet werden.
