E5SD - Molinillo de cafe Ceado - Manual de uso y guía de instrucciones gratis

Tipo de producto	Molinillo de café profesional de dosis única (E5SD-Single dose)
Uso	Uso profesional, para molienda de café en grano
Alimentación	Red, verificar la tensión en la etiqueta del aparato
Ajuste de molienda	Por anillo de ajuste, de fino a grueso (girar el anillo en sentido antihorario para más fino, horario para más grueso)
Tiempo de molienda	Ciclo completo de 30 segundos (20 segundos de molienda activa + 10 segundos de final de ciclo con parpadeo)
Función antiestática	Pulverización de agua recomendada sobre los granos antes de la molienda usando el frasco suministrado
Nivel de sonido	Inferior a 70 dB
Temperatura ambiente de funcionamiento	10°C a 32°C
Componentes principales	Fuelle, soporte fuelle, anillo ajuste molienda, boca de salida, horquilla de apoyo, bandeja, recipiente, embudo para portafiltro, mezclador de granos, frasco pulverizador, soporte recipiente, logotipo luminoso
Accesorios suministrados	Frasco pulverizador, embudo para portafiltro, bandeja de recogida de café
Seguridad	Interruptor ON/OFF, protección térmica del motor, toma de tierra e interruptor diferencial necesarios, no usar con las manos mojadas, no desmontar
Limpieza	Limpiar las superficies con un paño húmedo de agua o alcohol, usar un cepillo para las zonas difíciles, nunca sumergir el aparato
Mantenimiento	Reemplazo de las muelas cada 400 kg de café (indicativo); usar exclusivamente piezas de repuesto originales
Garantía	Según legislación local, cubre defectos de materiales y fabricación; contacte al vendedor
Conformidad	CE, reglamento CE 1935/2004

Preguntas frecuentes - E5SD Ceado

¿Cómo ajustar la molienda?

Gire el anillo de ajuste (4 Fig. 1) con el motor en marcha y vacío. Para una molienda más fina, gire en sentido antihorario; para una molienda más gruesa, gire en sentido horario. Se recomienda moler pequeñas cantidades entre los ajustes.

¿Qué hacer si el motor no arranca?

Verifique que el enchufe esté conectado, que el interruptor de protección de la red esté encendido y que el interruptor general del aparato esté en posición ON. Si el problema persiste después de un uso intensivo, el motor puede estar en protección térmica: espere al menos 20 minutos en un lugar fresco antes de reintentar.

¿Cómo limpiar el molinillo?

Desenchufe siempre el aparato antes de la limpieza. Limpie las superficies externas con un paño húmedo de agua o alcohol, luego seque con un paño seco. Use un cepillo para las zonas menos accesibles. Nunca lave con chorros de agua y nunca sumerja el aparato.

¿Con qué frecuencia hay que cambiar las muelas?

El fabricante recomienda reemplazar las muelas cada 400 kg de café aproximadamente. El desgaste depende del tipo de café y del grado de tostado. Las muelas desgastadas afectan la calidad de la molienda y la temperatura del café molido.

¿Se pueden usar otros granos que no sean café?

No, este aparato está diseñado únicamente para moler café en grano. Cualquier otro uso es peligroso y anula la garantía.

¿Cómo reducir la electricidad estática?

Antes de verter los granos en el fuelle, rocíe 2 o 3 veces agua sobre los granos con el frasco pulverizador suministrado. Esta operación reduce la electricidad estática, especialmente en ciertos tipos de café.

¿Qué hacer si el café no sale correctamente de la boca?

Verifique que la boca de salida del café no esté obstruida. Si está libre, el problema puede deberse a un ajuste de molienda demasiado fino o a un bloqueo. En ese caso, aumente la granulometría girando el anillo de ajuste en sentido horario.

¿Cuál es la duración del ciclo de molienda?

El ciclo completo es de 30 segundos: 20 segundos de molienda activa con el logotipo luminoso fijo, seguidos de 10 segundos de final de ciclo con el logotipo parpadeante. Si es necesario, puede prolongar el ciclo presionando nuevamente el botón.

¿Cómo usar el fuelle?

Después de moler los granos, golpee la parte superior del fuelle con la palma de la mano cubriendo su abertura para que caiga todo el café molido. Nunca haga funcionar el aparato sin el fuelle y su colector.

¿Qué significa el parpadeo del logotipo luminoso?

El logotipo luminoso parpadea durante los últimos 10 segundos del ciclo de molienda, indicando que se acerca el final del ciclo. Si necesita más tiempo para moler todos los granos, presione nuevamente el botón de encendido/apagado durante el parpadeo para reiniciar un ciclo completo.

MANUAL DE USUARIO E5SD Ceado

El molinillo de café E5SD-Single dose es un aparato profesional para moler el café de dosis individual y para distribuir el mismo por medio de una boca de descarga.

Como todos los electrodomésticos se tiene que utilizar con mucha prudencia para evitar lesiones a personas y daños en el aparato.

Por lo tanto, leer con cuidado las siguientes instrucciones para el uso antes de la puesta en funcionamiento y respetar las prescripciones correspondientes a la seguridad.

Se puede obtener la declaración de conformidad CE contactando el fabricante a la dirección indicada en la placa del producto.

¡No utilizar el aparato si no se conocen correctamente las instrucciones para el uso!

Página 44

MACINACAFFÈ E5SD

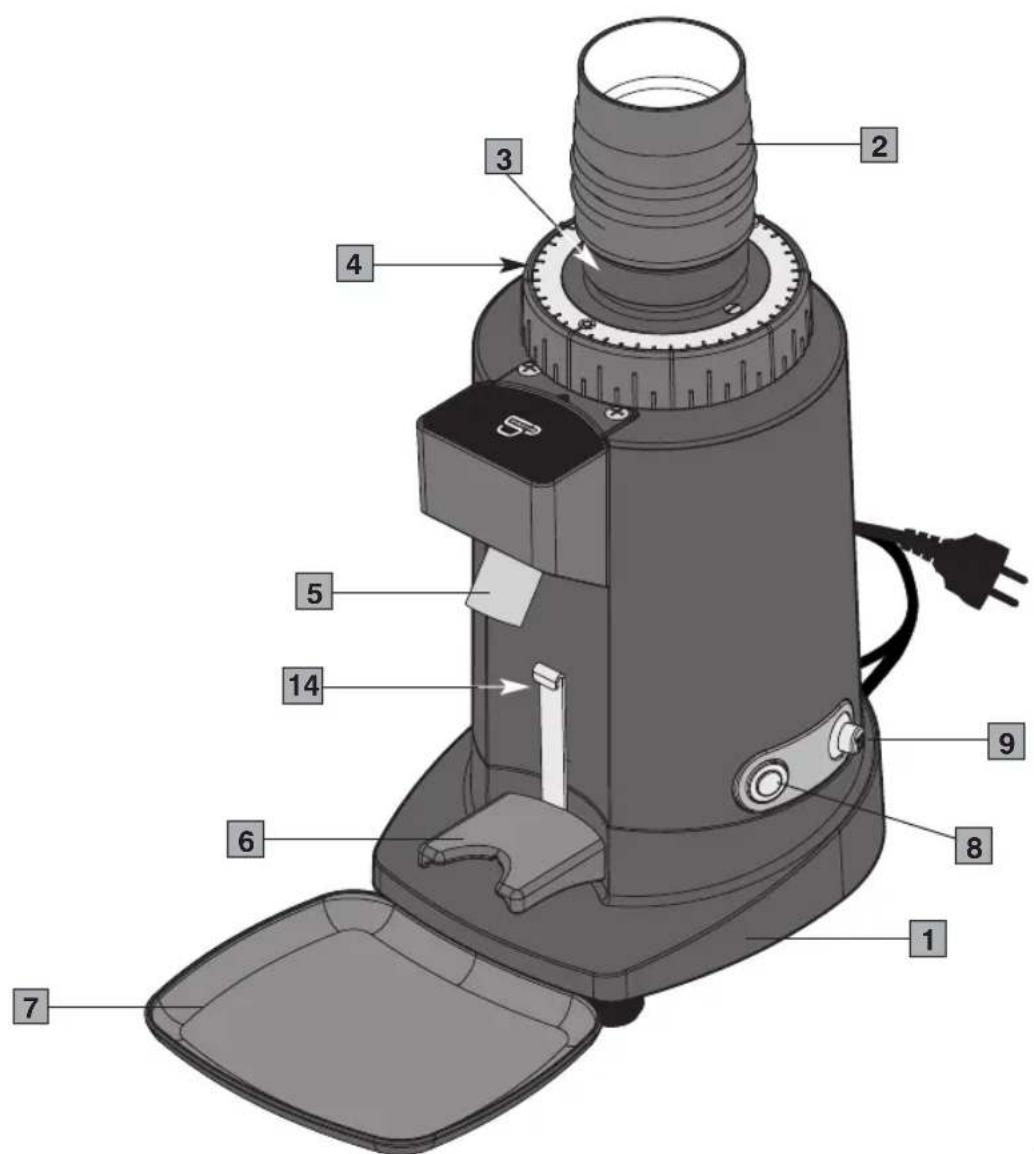

Componenti principali (Fig. 1, Fig. 2)

1 Base

2 Soffietto

4 Anillo regulación del molido

5 Boca de descarga

6 Horquilla de apoyo

7 Plato

8 Botón de arranque/parada motor

9 Interruptor ON-OFF (I-O)

10 Contenedor

12 Mezclador de café

13 Botella spray

14 Soporte contenedor

15 Logotipo luminoso

NORMAS DE SEGURIDAD ADVERTENCIAS GENERALES

1. Leer atentamente las siguientes instrucciones antes de utilizar el aparato.
2. Este aparato está destinado solo para uso interno.
3. La temperatura ambiental máxima y mínima para el correcto funcionamiento del aparato es, respectivamente, de 32°C y 10°C.
4. La instalación y cualquier tipo de operación de mantenimiento tiene que ser efectuada exclusivamente por parte de personal cualificado y autorizado para dichas tareas.

5. Asegurarse que la tensión de la red de alimentación corresponda a la indicada en la placa del aparato y que la instalación eléctrica esté equipada con la toma de tierra y con el interruptor diferencial.

6. Conectar el cable de alimentación a una toma de corriente protegida por un interruptor magnetotérmico o con fusibles.
   Evitar el uso de adaptadores y enchufes múltiples.

7. Elegir un lugar SECO y PROTEGIDO, lejos de salpicaduras y chorros de agua, fuentes de calor, llamas libres y sustancias inflamables.
8. Colocar el aparato sobre una superficie plana y estable, y donde no se pueda volcar.
9. Este aparato está destinado al uso profesional, por lo tanto puede ser utilizado solo por personal experto y entrenado para ello. Este aparato NO está destinado a la elaboración industrial de alimentos en producción de masa.
10. Las personas (incluso los niños) con reducidas capacidades físicas, sensoriales o mentales, o sin experiencia y conocimiento, excepto si han recibido instrucciones correspondientes al uso y estén controladas por una persona responsable para su seguridad, no pueden utilizar este aparato.

ES PRECISO CONTROLAR A LOS NIÑOS PARA ASEGURARSE DE QUE NO JUEGUEN CON EL APARATO.

1. No utilizar este aparato para efectuar otras operaciones que no sean molido del café en granos. Cualquier otro tipo de utilización es peligrosa. No utilizar el aparato sin el fuelle y su colector.
2. Trabajar siempre en condiciones de seguridad, evitar la utilización del aparato con las manos o los pies mojados y al aire libre.
3. Conservar el embalaje original para una posible futura utilización. Es el medio idóneo para una correcta protección contra los golpes durante el transporte.
4. Si se produce un incendio utilizar extintores de Anhídrido Carbónico (CO₂). No utilizar agua o extintores de polvo.
5. ¡No sumergir nunca el aparato en el agua!
6. Está absolutamente prohibido desmontar el aparato o tratar de intervenir de alguna manera en el interior del mismo.
7. Desconectar siempre el enchufe de la toma de corriente antes de cualquier operación de mantenimiento, limpieza y cuando el aparato no se utiliza.
8. No desplazar el aparato tirándolo por el cable. Ni tampoco

desconectar nunca el enchufe tirándolo por el cable o tocándolo con las manos mojadas.

Si el cable de alimentación está dañado tiene que ser sustituido por el fabricante o por su servicio de asistencia técnica o, de cualquier modo, por una persona con calificación parecida para prevenir riesgos.

1. Nunca se tiene que operar con el equipo dañado o con partes flojas, contactar inmediatamente un Centro de Asistencia Autorizado.
2. Ruido: el aparato no supera los 70 dB.

El aparato respeta el reglamento europeo CE 1935/2004 y sucesivas actualizaciones.

Nota: Por causa de la realización de controles estadísticos del producto, el aparato podría estar sucio de café.

¡CONSERVAR ESTAS INSTRUCCIONES!

Para consultar en línea estas instrucciones, visite el sitio www.ceado.com

CE

La declaración de conformidad CE de este equipo se encuentra a disposición en la sección Productos de nuestro sitio web www.ceado.com.

INSTALACIÓN

Antes de instalar el aparato respetar escrupulosamente las Normas de Seguridad anteriormente indicadas.

Para instalar el aparato se necesita personal calificado que pueda controlar el grado de molido del café.

1. Asegurarse que la tensión de la red de alimentación corresponda a la indicada en la placa del aparato y que la instalación eléctrica esté equipada con la toma de tierra y con el interruptor diferencial.

2. Elegir un lugar SECO y PROTEGIDO, lejos de salpicaduras y chorros de agua, fuentes de calor, llamas libres y sustancias inflamables.

Colocar el aparato en un plano horizontal estable donde no se caiga.

1. Posicionar el plato en su sede para mantener limpia la zona de trabajo lo más posible. Colocar el fuelle en su alojamiento.

Antes de conectar el enchufe a la toma de corriente, controlar que el interruptor ON-OFF (9 Fig. 1) esté en posición "O" de apagado.

1. Conectar el cable de alimentación a una toma de corriente protegida por un interruptor magnetotérmico o con fusibles.

Evitar el uso de adaptadores y enchufes múltiples.

1. Extender el cable de alimentación en su largo total. No debe pasar cerca de bordes cortantes o superficies calientes. Evitar ponerlo en contacto con aceite. Evitar que el cable de alimentación cuelgue libremente del plano de apoyo del aparato.

PREPARACIÓN Y USO

La primera vez que se utiliza: enjuagar con agua corriente todos los elementos de contacto con los alimentos: fuelle, plato.

ENCENDIDO

1 Colocar el interruptor ON-OFF en la posición "I" (9 Fig. 1).
2 Preparar la cantidad deseada de café a moler dentro del mezclador (12 Fig. 2).
3 Colocar la copa porta-filtro sobre la horquilla (6 Fig. 1) (con o sin el embudo suministrado 11 Fig. 2). Si se desea echar el café en el contenedor (10 Fig. 2) suministrado, colocarlo en la horquilla bloqueándolo bajo el soporte (14 Fig. 1).
4 Encender el motor con el botón de arranque/parada (8 Fig. 1). El logotipo luminoso (15 Fig. 2) se encienda.

Encender siempre el motor del molinillo de café antes de introducir el café en grano en el fuelle (funcionamiento en vacío).

5 Para reducir la electricidad estática (presente sobre todo en algunos tipos de café) rociar 2-3 veces agua pulverizada con la botella spray suministrada en dotación (13 Fig. 2) sobre los granos preparados para el molido.
6 Echar la cantidad deseada de café en grano en la embocadura del fuelle (2 Fig. 1).

Si el logotipo luminoso (15 Fig. 2) inicia a parpadear y nos damos cuenta de que el tiempo restante no será suficiente para moler todo el café, volver a pulsar el botón de arranque/parada (8 Fig. 1).

7 Cuando el café en grano esté completamente molido, golpear el fuelle (2 Fig. 1) con la palma de la mano, asegurándose de cubrir completamente la embocadura, para desprender todo el café molido.

Funciones del botón de arranque/parada y tiempo de molido (8 Fig. 1)

Una presión del botón pone en marcha el motor durante 20 seg. Durante estos 20 seg. el motor, y por tanto el led, estarán en ON.

Transcurridos los 20 segundos, se dispone de otros 10 de accionamiento del motor que advierten al operador del fin del ciclo a través del parpadeo del led.

Por tanto, la duración del ciclo completo de accionamiento del motor es de 30 segundos, excepto en los siguientes casos:

• Si se pulsa el botón durante el intervalo de parpadeo del led, se pone en marcha otro ciclo completo, de lo contrario, al final del intervalo se apagan tanto el motor como el led.
• Si se pulsa el botón durante el intervalo de los 20 segundos (led con luz fija), la máquina se apaga instantáneamente.
• Si se mantiene pulsado el botón durante el intervalo de parpadeo del led durante más de dos segundos, la máquina se apaga instantáneamente.

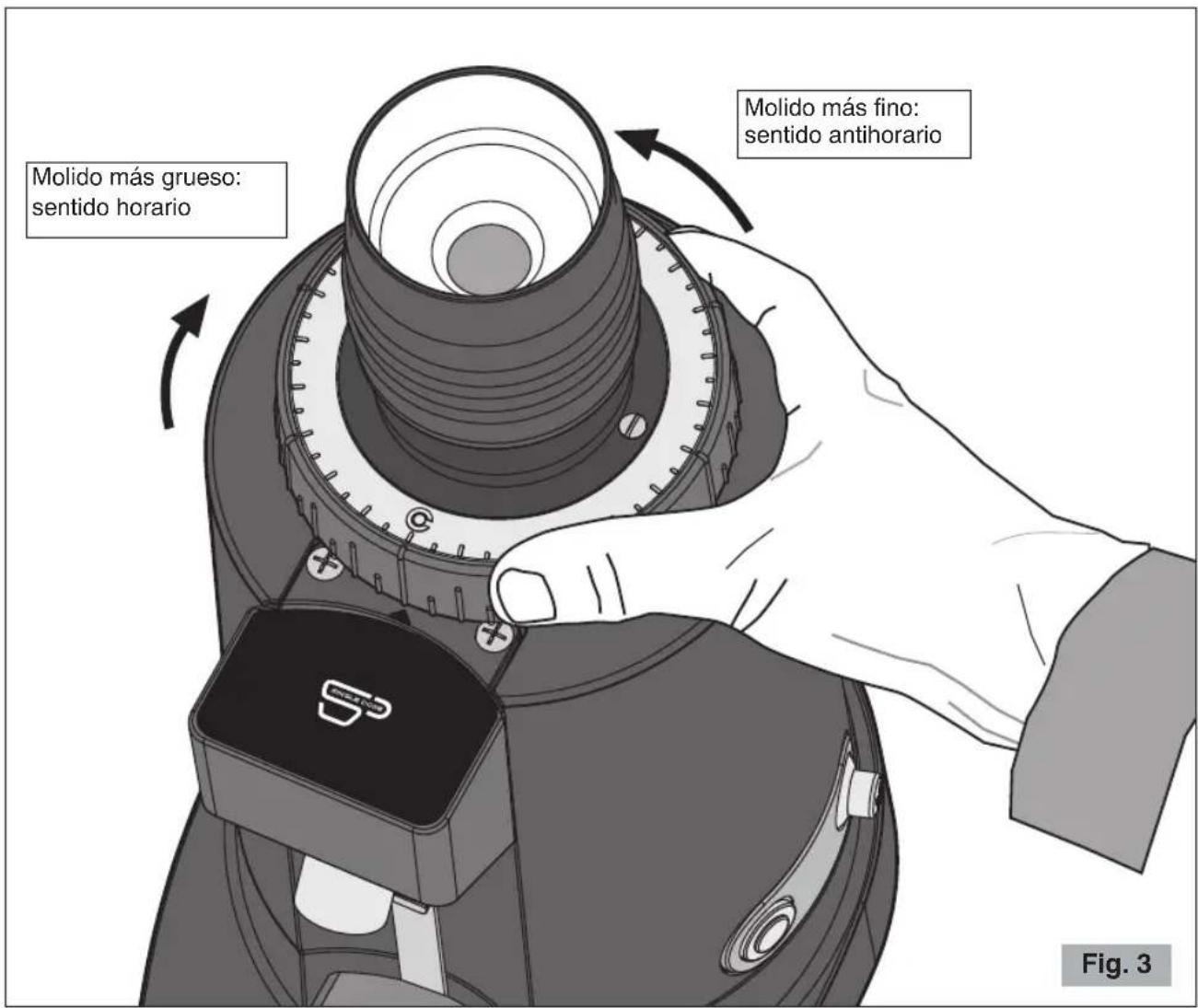

Molido más grueso: sentido horario Molido más fino: sentido antihorario Fig. 3

REGULACIÓN MOLIDO

El aparato sale de la fábrica con una regulación general, pero después se puede presentar la necesidad de regular el grado de molido por varios factores externos como el tipo de mezcla utilizada, la humedad, la temperatura o exigencias de suministración de la máquina para café expreso.

Otra corrección del grado de molido se puede efectuar girando el anillo de regulación del molido (4 Fig. 1) (véase Fig. 3).

• Para obtener un molido más fino se tiene que mover el anillo en sentido antihorario.
• Para obtener un molido más grueso se tiene que mover el anillo en sentido horario.

Prestar siempre atención a que se mueva el anillo con el motor en movimiento y en vacío (sin café entre las muelas).

¡NOTA! Se aconseja moler pequeñas cantidades de café dejando vaciar las muelas cada vez que se lleva a cabo la operación.

LIMPIEZA

Mantener el aparato bien limpio y ordenado garantiza una calidad óptima de los productos y una mayor duración del aparato.

Las operaciones de limpieza del aparato deben ser realizadas por parte de personas con conocimientos y experiencia con el aparato.

Limpiar las superficies exteriores sucias de café al final de la jornada laboral (fuelle, apoyo fuelle, boca de descarga etc.).

Desconectar siempre el enchufe del aparato de la toma de corriente antes de efectuar la limpieza.

Para limpiar la base y el plato, utilizar un paño húmedo de agua o alcohol.

Secar con un paño seco.

No lavar nunca con chorros de agua y no inmergir nunca el aparato.

- Utilizar un pincel para limpiar las zonas más escondidas en su interno.

MANTENIMIENTO

El mantenimiento tiene que ser realizado sólo por personal técnico calificado.

El cuidado de las partes del aparato, tanto mecánicas como eléctricas, es indispensable para garantizar las características de seguridad y eficiencia que lo distinguen. Para sustituir posibles partes se tienen que utilizar repuestos originales.

Las muelas son una parte sometida a desgaste normal y el fabricante aconseja sustituir las mismas cada 400 kg aproximadamente. El desgaste normal de las muelas puede variar en relación con el tipo de café utilizado y el grado de tostado, haciendo variable la indicación de los kg producidos, también porque están influenciados por los intervalos de limpieza y mantenimiento de las muelas, en función del uso de un cepillo o pincel y/o el uso de productos específicos como Puly Grind.

La eficiencia de las muelas es importante para garantizar la calidad del molido tanto por su granulometría como por la temperatura en la salida del producto molido, parámetros que pueden influenciar notablemente el éxito de un buen café expreso.

AVERÍAS Y SOLUCIONES

(Véase Tabla)

En caso de malfuncionamiento, defecto en el aparato o si se sospecha de una avería después de una caída, desconectar inmediatamente el enchufe de la toma de corriente.

Si no se logra solucionar la avería, después de haber consultado la siguiente tabla, contactar un Centro de Asistencia Autorizado.

Sólo los especialistas competentes pueden efectuar intervenciones y reparaciones en el aparato.

Se declina cualquier responsabilidad debida a daños causados por reparaciones efectuadas en forma incorrecta y por personal no autorizado. En estos casos se anula la cobertura de la garantía.

Problema	Solución
El aparato no se enciende.	Controlar que se haya conectado el enchufe.Controlar que el interruptor de protección de pared esté encendido.Controlar que el interruptor general del aparato esté en ON.Si el problema se presenta después de un largo periodo de uso intensivo o por una sobrecarga, puede ser que el motor esté en protección térmica. Esperar al menos 20 minutos y reprobar. Se puede reducir el tiempo de espera colocando el aparato en un lugar fresco.
El café no sale correctamente de la boca de descarga.	Controlar que la boca de descarga del café esté libre.
El motor se bloquea.	Si por una regulación equivocada de molido o por la presencia de un cuerpo extraño en las muelas se bloqueara el motor, probar agrandar al máximo la granulometría manipulando en sentido horario el anillo regulación del molido (4 Fig. 1).Si esto no fuera suficiente, apagar el aparato, desconectar el enchufe de alimentación y contactar al personal técnicamente calificado.

ELIMINACIÓN

Eliminación correcta de este producto (material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países con sistemas de recogida selectiva de residuos en conformidad con la directiva europea 2012/19/UE y posteriores actualizaciones)

Este producto está elaborado con materiales y piezas de gran calidad apropiados para su reciclaje y reutilización.

Por este motivo, no debe tirar el producto a la basura doméstica cuando expire su vida útil, sino que tiene que llevarlo a un lugar de recolección y reciclaje de aparatos eléctricos y electrónicos. Esto lo indica el símbolo representado a lado en el producto o en las instrucciones de manejo.

Consulte a las autoridades municipales acerca de los lugares de recolección de su localidad.

Este producto garantiza los defectos de materiales o de construcción.

El período de garantía puede variar según las leyes locales o usos comerciales del país donde se comercializa el producto. Por lo tanto, le rogamos que se ponga en contacto con el distribuidor en el que ha adquirido el producto.

En el periodo de garantía este producto se podrá arreglar o sustituir, según la decisión del productor, sin añadir costes solo si ha sido utilizado de acuerdo con las instrucciones en el presente manual de uso y mantenimiento.

Si el producto necesitara operaciones de mantenimiento o reparación en el periodo cubierto por la garantía, le rogamos que se ponga en contacto con el distribuidor para las instrucciones correspondientes al envío. El producto tiene que enviarse en su embalaje original o en un embalaje adecuado.

Esta garantía no se aplica en caso de abuso, utilización impropia o si se han efectuado reparaciones no autorizadas. Además, esta garantía no se aplica a las partes del producto sometidas a desgaste como por ejemplo las muelas y a las partes eléctricas.

La garantía cubre limitadamente los costes de reparación, sustitución del producto o de las partes defectuosas, o un importe igual al precio pagado por la compra. Se excluyen otras solicitudes de daños.

Las instrucciones anteriormente indicadas tienen que ser respetadas, en caso contrario se anula la garantía y las responsabilidades del constructor.

De cualquier modo, estas instrucciones no pueden cubrir todas las posibles situaciones, por lo tanto se aconseja el uso responsable del aparato.

Ceado S.r.l.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.ceado.com
