MANUAL DE USUARIO Codix 566 Kübler

Controlador de proceso

para puentes extensométricos con función de totalizador

Bestellschlüssel

6.56X.X1X.X0X

Controlador de proceso

para puentes extensométricos con función de totalizador

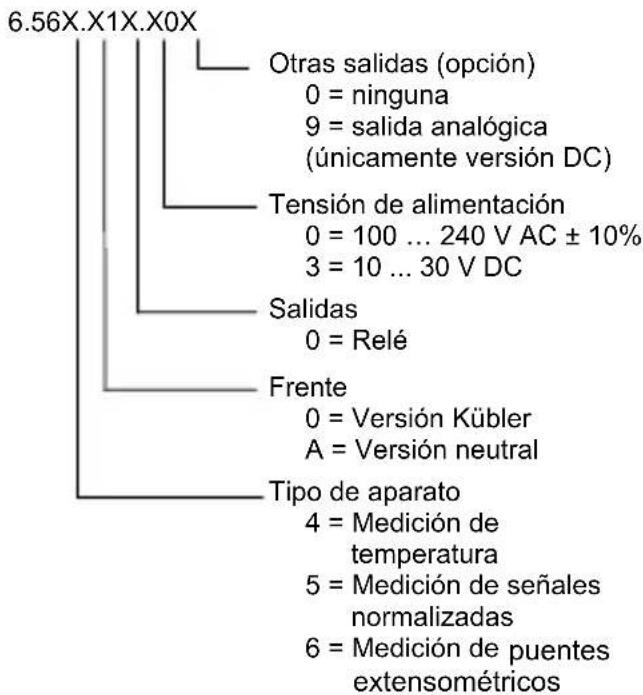

Clave de pedido

Indices

1 Introduccion 3

2 Observaciones de seguridad y advertencia 3

2.1 Uso conforme a su finalidad 3
2.2 Montaje en el cuadro de mando 3
2.3 Instalacion electrica 4
2.4 Limpieza y Mantenimiento 4

3 Descripción 5

4 Organos de visualizacion/de mando 5
5 Diagrama funcional 6
6 Conexiones 6
7 Concepto de manejo (modo de service) 7
8 Programación 8

9 Grupos de sistemas 10

9.1 Texto de ayuda (texto movable) 10
9.2 Entradas debral 10
9.3 Linealizacion usuario 11

9.4 Funcion Tecla multifuncion (Tecla MP) y Entradas multifuncion (MP-INP) 13

9.4.1 Tecla Multifuncion 14
9.4.2 Entradas Multifunción 14

9.5 Funcion totalizador 15
9.6Supervision de los values limite 16

10 Supervisión en el circuito de medicación 18
11 Datos先进技术 19

11.1 Datos generales 19
11.2 Entradas debralde medicion 19
11.3 Entradas de mando MPI 1 / MPI 2 19
11.4 Salidas de alarma 19
11.5 Tensión de alimentación 19
11.6 Tensión de alimentación para una sonda 19
11.7 Condiciones climáticas 19
11.8 CEM 19
11.9 Seguridad del aparato 19
11.10Datos mecánicos 19
11.11 Conexiones 20

12 Dimensiones 20
13 Textos de ayud 21

1 Introducción

Antes del montaje y de la puesta en service, lea Completa y detenidamente estas instrucciones de manejo. Por su propia seguridad y la del service, respete todas las advertencias y observaciones. Si no se employs el aparato según se indica en estas instrucciones, se puedaponer en peligro la proteccion prevista.

2 Observaciones de seguridad y advertencia

Utilice el aparato solo en un estado的技术ico perfecto, conforme a su finalidad, con conciencia de la seguridad y delicros, y respetando estas instrucciones de manejo. Los aparatos defectuos o danados deben ser desconnectados de la red y puestos fuera de service inmediamente.

No se debeAbrirelaparato. Utilice el service de reparaciones del fabricante.

Conecte el aparato solo a las redes electricas previstas a tal efecto.

La seguridad del sistema en el que se integra el dispositivo es responsabilidad del instalador.

Desconectar todos los circuitos electricos durante los problemas de instalacion y de mantenimiento.

Utilice exclusivamente cables permittedes en su pais y diseñados para su rango de temperatura y gama de potencia.

Los problemas de instalación y mantenimiento solo podran ser realizados por personalriallicado.

El aparato deben estar protegidobligatoriamente mediante fusibles externos autorizados. Los valores estan especialicos en lasspecificaciones tecnicas.

El símbolo utilisé en el aparato indica lospeligrosalos que sehace mencion en el presente manual.

2.1 Uso conforme a su finalidad

Los aparatos controladores de proceso sirven para la Representación de los values de medicación asi como para la supervisión de valeurs limite. El ambito deemploi de este aparato es el de los procesos y controles industriales, entre它们, en los sectores de capenas de produccion de la Industria del metal, de la madera, del plastico, del

papel, del vidrio y del textil. Las sobretensiones en los bornes roscados del aparato tienen que estar limitados al valor de la CATEGORY de sobretension II. El aparato solo se pueda poder en servicios montado correctamente y tal como se describe en el capítulo "Datas技术和icos".

El aparato no es adecuado para zonas protegidas frente a explosiones y para las zonas que se excluyen en la norma EN 61010 parte 1. Si sefleet al aparato para la supervisión de maquinas o procesos en los que, como consecuencia de un fallo o manejo erroneo del aparato es possible un dano en laquina o un accidente del personal de servicios,對於ces deben adoptar las correspondentes medidas de seguidad.

El aparato está diseñado para su uso en interiores. No obstarante, de acuerdo con los datos技术和os, también puede usarse en exteriores. Paraarlo, procure que haya una adecuada protección contra la radiación UV.

2.2 Montaje en el cuadro de mando

CUIDADO

Monte el aparato lejos de fuentes de calor y evite el contacto directo con liquidos corrosivos, vapor caliente o similares.

En torno al aparato deben de haber un espacio libre de 10mm para su ventilacion.

El aparato deben instalarse de眼看 que los terminales sean inaccessibles para el operador y que este no los pueda tocar. Para la instalacion,onga en cuenta que solo la parte delantera está clasificada como accesible para el operador.

Instrucciones de montaje

1. Retirar del aparato el marco de fijación.
2. Introducir el aparato por delante en el recorte del cuadro de mando y prestar atencion al asiento correcto de la junta del marco frontal.
3. Empujar el marco de fijación por detrás sobre la carcasa hasta que los estribos elásticos se工程技术ren bajo tensión y los talones de enganche arriba y abajo estén encajados.

Note: Con un montaje correcto, la parte delantera peutelograrla proteccionIP65.

2. 3 In s t a l

PELIGRO

Antes de realizareworkos de instalacion o mantenimiento,separe el aparato de todas las fuentes de tension y asegu reuse de que no haya tinguna TENSION QUE PODRIA PROVOCAR UNA ELECTROCUCION.

Los aparatos alimentados por CA solo se pueda unir con la red de baja tensión a工程技术 de un interruptor oSECTIONador de potencia que está instalado cerca del aparato y queieneemarks como su dispositivo de desconexión.

Los problemas de instalación o mantenimiento solo peuvent ser executados por un especialista y deben realizarse de acuerdo con los estandares nationales e internaciones aplicables.

Hay que asegurar de que todos los bajos voltajes que entrada en el aparato o que salen de el estaraislados de las lineas electricas peligrosas mediante un aislamento doble o reforzado (circuito SELV).

PELIGRO

Para un funciona correcto habr que proteger el aparato externamente.Encontrarlas instrucciones para los fusibles prescritos en las specifications tecnicas.

Las calidas de relé no está protegidas dentro del aparato. Sin la protección adecuada de las calidas de relé puede producirse un indeseado calentimiento o incluso producirse un fuego. El constructor de la instalación deben proteger las calidas de los relés en el exterior. Incluso en caso de avería haber que garantizar que, en ningún caso, se excedan los datos indicados en las espécificaciones tínicas.

• Durante la instalación, vigilar que la tension de alimentación y el cableado de los contactos de salute se alimentan por la misma fase de red con el fin de no superar la tension Tmaxa de 250 V.
• Los cables y sus aislamientos deben corresponderse con los rangelos de temperatura y tension previstos. Para el tipo de los cables habra que cumplir con los estandares

a correspondiDotes del pavis y delteotacion. Las secciones permitidas para los bornes roscados estan indicadas en las specifications sociales.

• Antes de la puesta en marcha, compruebe que los cables estan correctamente ubicados y fjados. Los bornes roscados no realizados deben atornillarse hasta el tope para que no se suelten y se pierdan.
• El aparato está disnado para la categoria de sobretension II. Cuando no se pudiera excluir la presencia de voltajes transitorios más altos,deferán instalarse medidas de proteccion adiconiales que limiten las sobretensiones en los values de la CAT II.

Observaciones sobre la inmunidad a las interferencias

Todas las conexiones estan protegidas frete a interferencias externas. El lugar de colocacion debe elegirse de tal modo que las interferencias inductivas o capacitivas no pueda afectar al aparato o sus conexiones! Mediente un cableado y guia adecuada del cable se pueda reducir las interferencias (p. ej., bloques de alimentacion, motores, reguladores o contactores cadenciados).

Medidas necessities:

• Emplear solo cable blindado para las lines de senas y de mando. Conectar el blindaje del cable aodos lados. Seccion de la trenza de los hilos min. 0,14mm^2
• La connexion del blindaje en la compensacion de potencialmente de realizarse lo mas corta y de mayor superficie possible (baja impedancia).
• Una los blindajes con el cuadro de mando solo si este está con toma a tierra.
• El aparato se debe montar a la mayor distancia possible de cables que estan sometidos a interferencias.
• Evitar guías de cables paralelas a lineas de energia.

2.4 L im p ie z

La parte delantera solo se debe limpiar con un paño humedecido con agua. No está prevista la limpieza de la parte trasera, que sera responsabilidad del instalador o del personal de mantenimiento.

En funciona normal, este aparato no necesita mantenimiento. Si el aparato no funciona para做不到 exacta, habra que enviárselo al fabricante o al distribuidor. Queda prohibido abrir el aparato y repararlo por su cuenta, ya que podía compenseter el nivel de protección inicial.

3 Descripción

Visualizador digital para la representation de valeurs de medicación asi como la supervisión de valeurs limite en el ambito de empleo industrial.

• Visualizador LED de 6 digitos, 14 segmentos, 14 mm, para la visualización de valeurs de medicación y el guiado interactivo.
• Texto de性和 designability.
• Lengua para el texto deridge seleccionable en aleman o ingles.
• Entrada de senal para puentes extensometricos de 3,3 mV/V, 3,0 mV/V, 2,0 mV/V, 1,5 mV/V y 1,0 mV/V
• Tasa de muestreo de 10 medicaciones por世代.
• Filtro digital de 1erorden para suavizar variaciones de visualizacion en senales de entrada inestables
• Linealizacion personalizada
• Función de memoria Min/Max
• Funcion totalizador controlada manualmente
• 2 salidas de relé (contacto inversor) para la supervisión de los values limite
• Retardo de activación para las salidas de relé tras connexion a la red
• Version para alimentacion 10 ... 30 V DC y 100 ... 240 V AC ± 10%
  Tension de alimentacion para una sonda 10 VDC / 30 mA para la alimentacion de puentes de medicacion 350Ω
• Salida adjuclional de tension auxiliar 24 V / 30 mA en alimentacion AC
• Programable con dos teclas de la cara delantera
• Tecla multifunción y dos entradas multifunción, funciona programable

4 Órganos de visualización/de mando

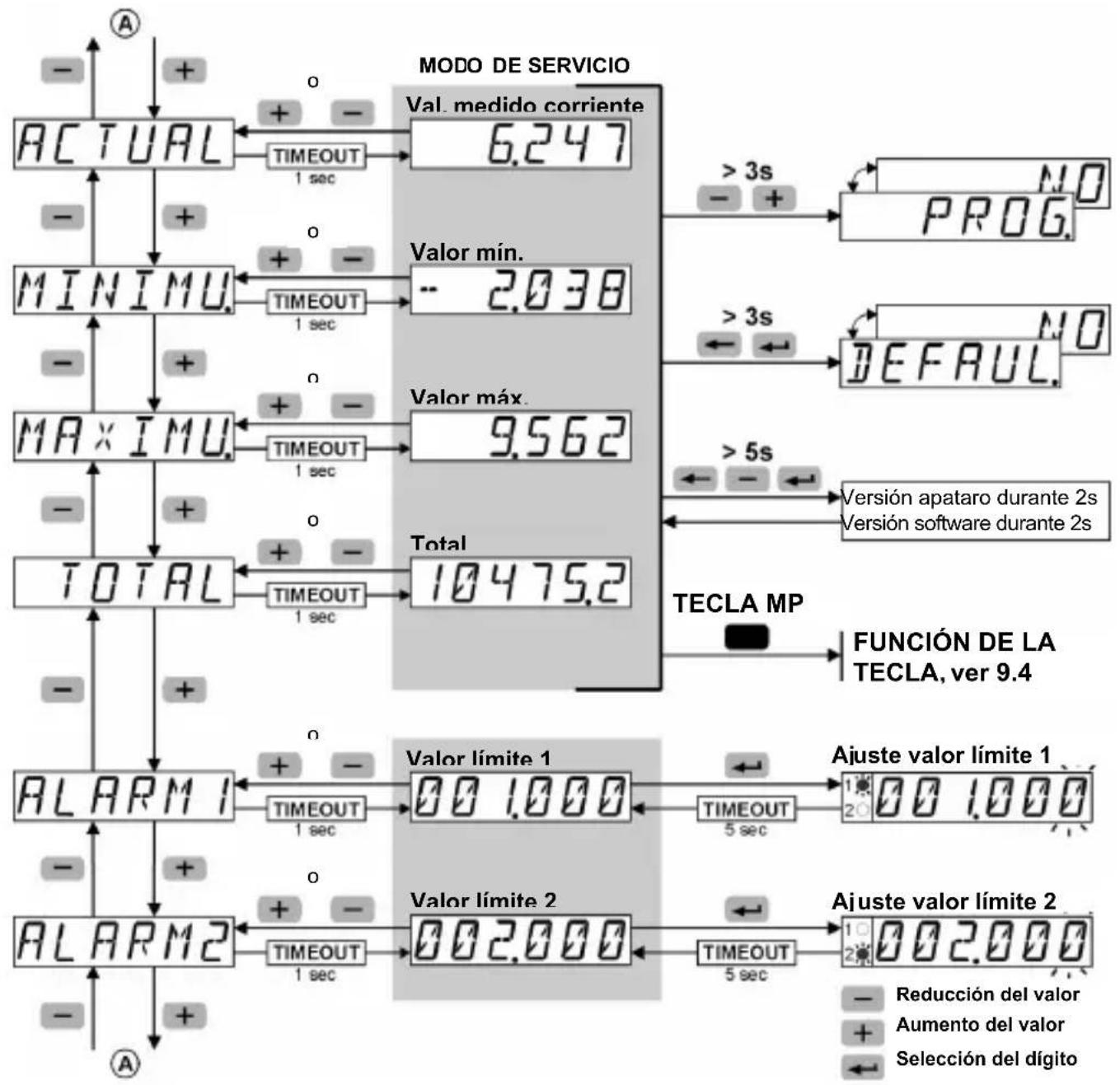

7 Concepto de manejo (modo de service)

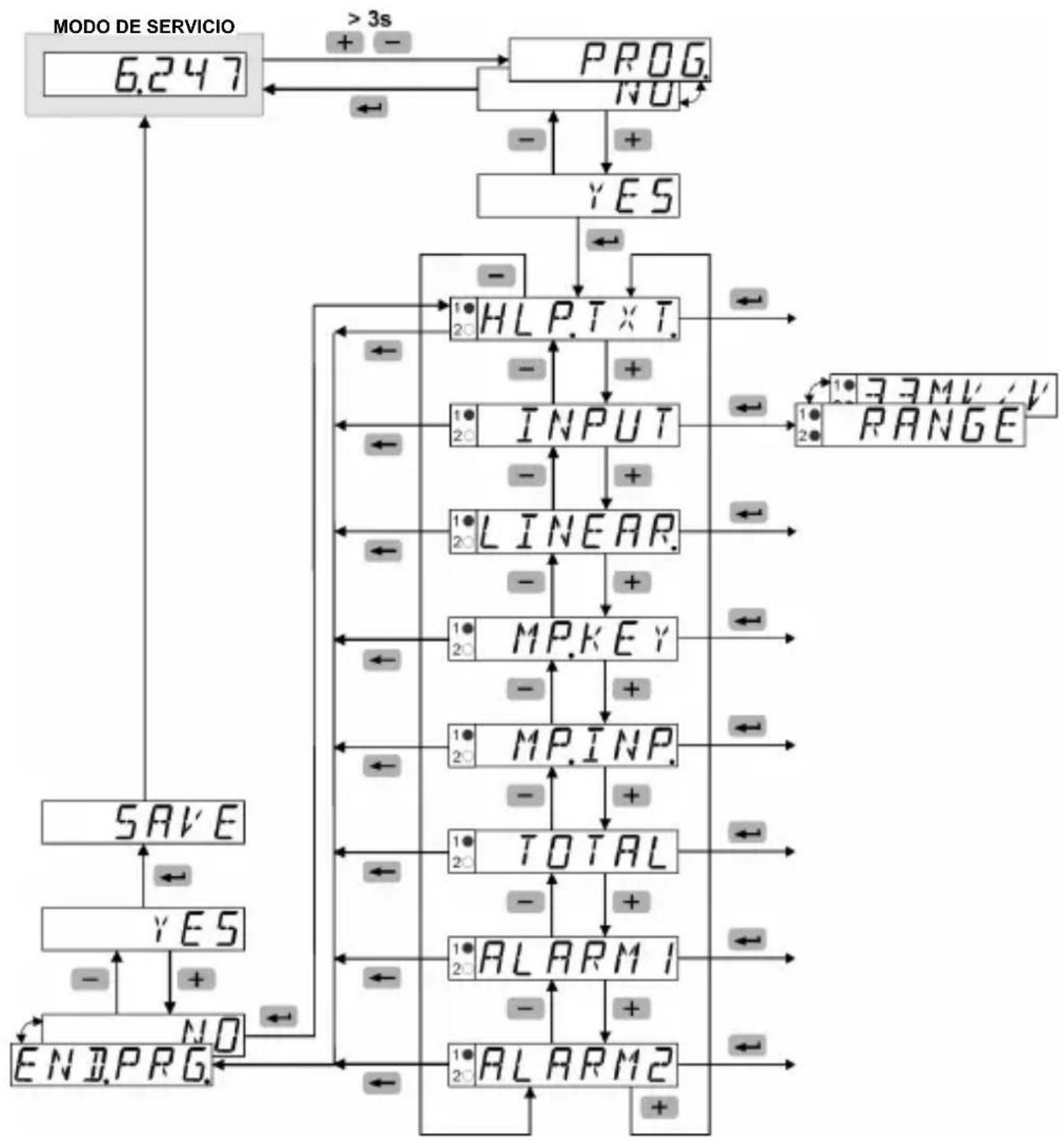

Acceso al menu de programación

- + >3 seg

• Durante la programación está inactivos los relés (no energizados).
• Al partir del menu de programacion con SAVE se borra el valor minimum, el valor maximum y el valor del totalizador.

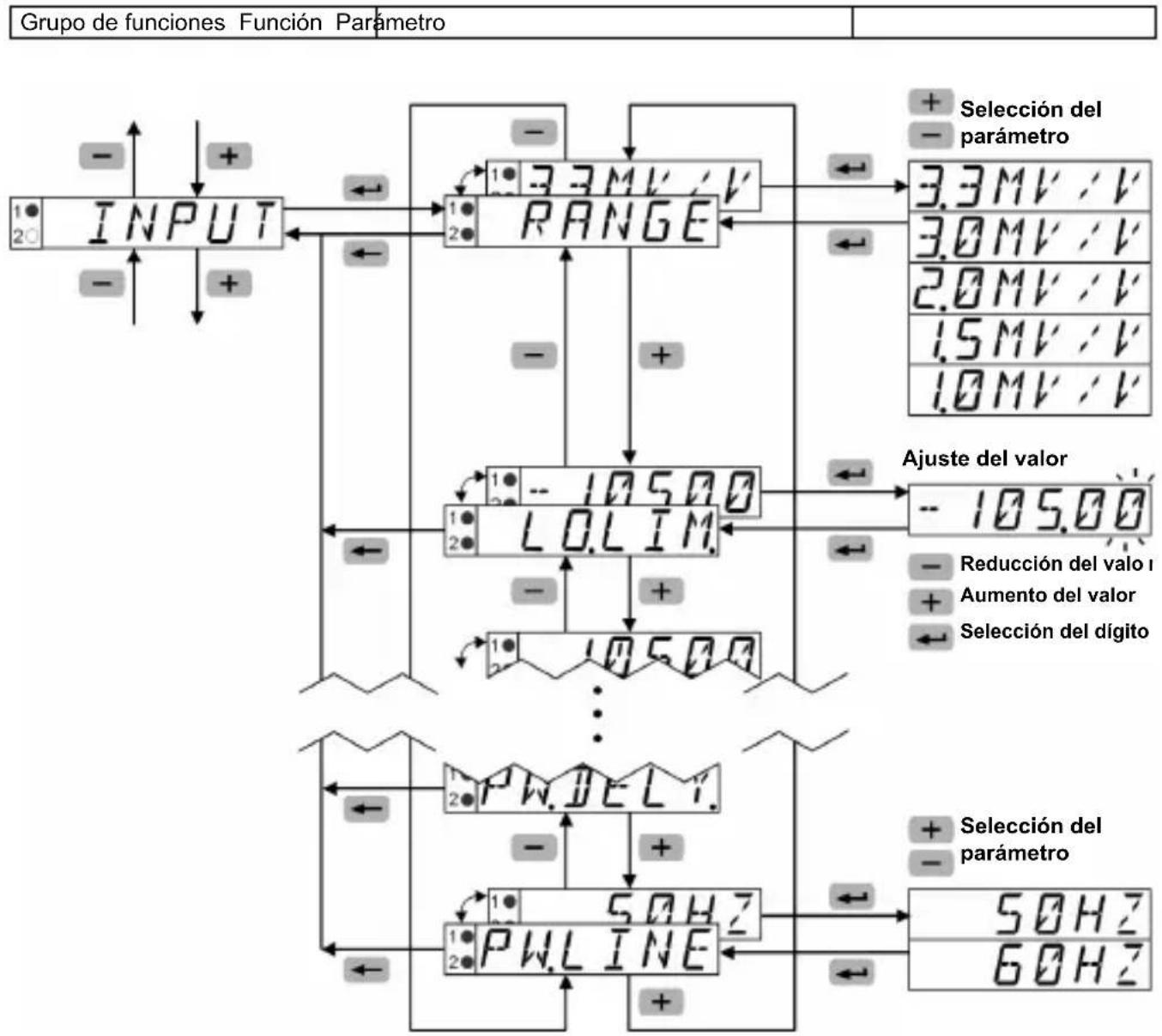

Acceso al menu de programacion / Eleccion del grupo de functions / Salida del menu de programacion

Elección de la función / Ajuste de los parámetros/ Confirmación de los parámetros

9 Grupos de sistemas

Los values de fabrica se indican en gris.

9.1 Texto de性和 texto movil)

HLP.TxT	Menu del texto deridge
HLPTxT	Texto deridge
ON	Activado - un texto móvil puede terminarse con cualesra tecla de programación Desactivado
OFF
SLLANG	Lengua del texto deridge
EN	Inglés
DE	Alemán

1. 2 E n t r a d

INPUT	Menú entradas de senal
RANGE	Intervalo de medicación
3.3MV/√	Sensibilitad 3,3 mV/V
3.0MV/√	Sensibilitad 3,0 mV/V
2.0MV/√	Sensibilitad 2,0 mV/V
1.5MV/√	Sensibilitad 1,5 mV/V
1.0MV/√	Sensibilitad 1,0 mV/V
LOLIM	Límite inferior del intervalo de medicación
-105.00	Intervalo de values 0.00 ... -105.00 [%]
HILIM	Límite superior del intervalo de medicación
105.00	Intervalo de values 0.00 ... +105,00 [%]
IP	Punto decimal (indicativo)
8.00	0 0.0 0.00 0.000 0.0000
INPLQ	Valor de entrada inicial
-100.00	Intervalo de values -105.00 ... +105.00 [%]
DISPLQ	Valor de visualización inicial para INP.LO.
-100.00	Intervalo de values -199999 ... +999999 y DP

INPHI	Valor de entrada final
100.00	Intervalo de values -105.00 ... +105.00 [%]
DISPHI	Valor de visualización final para INP.HI.
100.00	Intervalo de values -199999 ... +999999 y DP
FILTER	Filtro de entrada Con la funciona bajo se determinarácqantos@ciclos de medicaciónse utilizespara la formaciónde la mediamovil.
	Intervalo de valeurs 1... 99 [ciclos] - en el valor 1 está desactivada la funciona de filtro
PHILY a	Retardo de activacióntrasla conexióna la red (supervisión de losvalores limitésólo tras la finalización del tiempo programado)
0.0	Intervalo de valeurs 0.0 99.9 [seg]
PWFREQ	Frecuencia de red local
S0H2	Frecuencia de red 50 Hz
60H2	Frecuencia de red 60 Hz

El intervalo de values para el valor de entrada se introducirá en%. Es decir, para un voltaje de sonda de 10 V y una sensibilitidad de sonda de 3,3 mV/V, 33 mV equivalen a un valor de entrada del 100%.

Lasmerican Organization of the United Nations (UN) (2015) 346, 347, 348, 349, 350, 351, 352, 353, 354, 355, 356, 357, 358, 359, 360, 361, 362, 363, 364, 365, 366, 367, 368, 369, 370, 371, 372, 373, 374, 375, 376, 377, 378, 379, 380, 381, 382, 383, 384, 385, 386, 387, 388, 389, 390, 391, 392, 393, 394, 395, 396, 397, 398, 399, 400, 401, 402, 403, 404, 405, 406, 407, 408, 409, 410, 411, 412, 413, 414, 415, 416, 417, 418, 419, 420, 421, 422, 423, 424, 425, 426, 427, 428, 429, 430, 431, 432, 433, 434, 435, 436, 437, 438, 439, 440, 441, 442, 443, 444, 445, 446

El valor en HI.LIM debe ser siempre mayor que el valor en LO.LIM.

9．3 L i n e a l i z a c i o n usuario

LINEAR	Menu Linealización usuario
LINEAR	Linealización usuario
NO	Linealización desactivada
YES	Linealización activada
NUMPNT	Número de+puntos de linealización
3	Intervalo de valores 3 ... 12
INPLC	Valor de entrada inicial
-100.00	Intervalo de valores -105.00 ... +105.00 [%]
DISPLC	Valor de visualización inicial para INP.LO.
-100.00	Intervalo de valores -199999 ... +999999 y DP
INP.OI	Valor de entrada 1
0.00	Intervalo de valores -105.00 ... +105.00 [%]
DISP.OI	Valor de visualización para INP.01
0.00	Intervalo de valores -199999 ... +999999 y DP
Máx posible 12+puestos de linealización Para cada punto de linealización (LP)Debe haber un valor de entrada INP. (introduccion del valor de la sonda de la entradaanalógica en una unidad fisica) asi como un valor de visualización DISP correspondiente: (introduccion del valor de visualización asignado al valor de la sonda). Los+puestos de linealización (LP)mightener introducirse enequalquierorden. Para la funciona de linealización se colocarán enorden ascendente enel firmware. Es possible una linealización conpendiente negativo.
INP.I0	Valor de entrada 10
0.00	Intervalo de valores -105.00 ... +105.00 [%]
DISP.I0	Valor de visualización para INP.10
0.00	Intervalo de valores -199999 ... +999999 y DP
INPHI	Valor de entrada final
100.00	Intervalo de valores -105.00 ... +105.00 [%]
DISPHI	Valor de visualización final para INP.HI.
100.00	Intervalo de valores -199999 ... +999999 y DP

El intervalo de values para el valor de entrada se introducira en %. Es decide, para un voltaje de sonda de 10 V y una sensibility de sonda de 3,3 mV/V, 33 mV equivalen a un valor de entrada del 100%.

Lasmerican Organization of the United Nations (UN) (2015) 346, 347, 348, 349, 350, 351, 352, 353, 354, 355, 356, 357, 358, 359, 360, 361, 362, 363, 364, 365, 366, 367, 368, 369, 370, 371, 372, 373, 374, 375, 376, 377, 378, 379, 380, 381, 382, 383, 384, 385, 386, 387, 388, 389, 390, 391, 392, 393, 394, 395, 396, 397, 398, 399, 400, 401, 402, 403, 404, 405, 406, 407, 408, 409, 410, 411, 412, 413, 414, 415, 416, 417, 418, 419, 420, 421, 422, 423, 424, 425, 426, 427, 428, 429, 430, 431, 432, 433, 434, 435, 436, 437, 438, 439, 440, 441, 442, 443, 444, 445, 446

El valor en HI.LIM debe ser siempre mayor que el valor en LO.LIM.

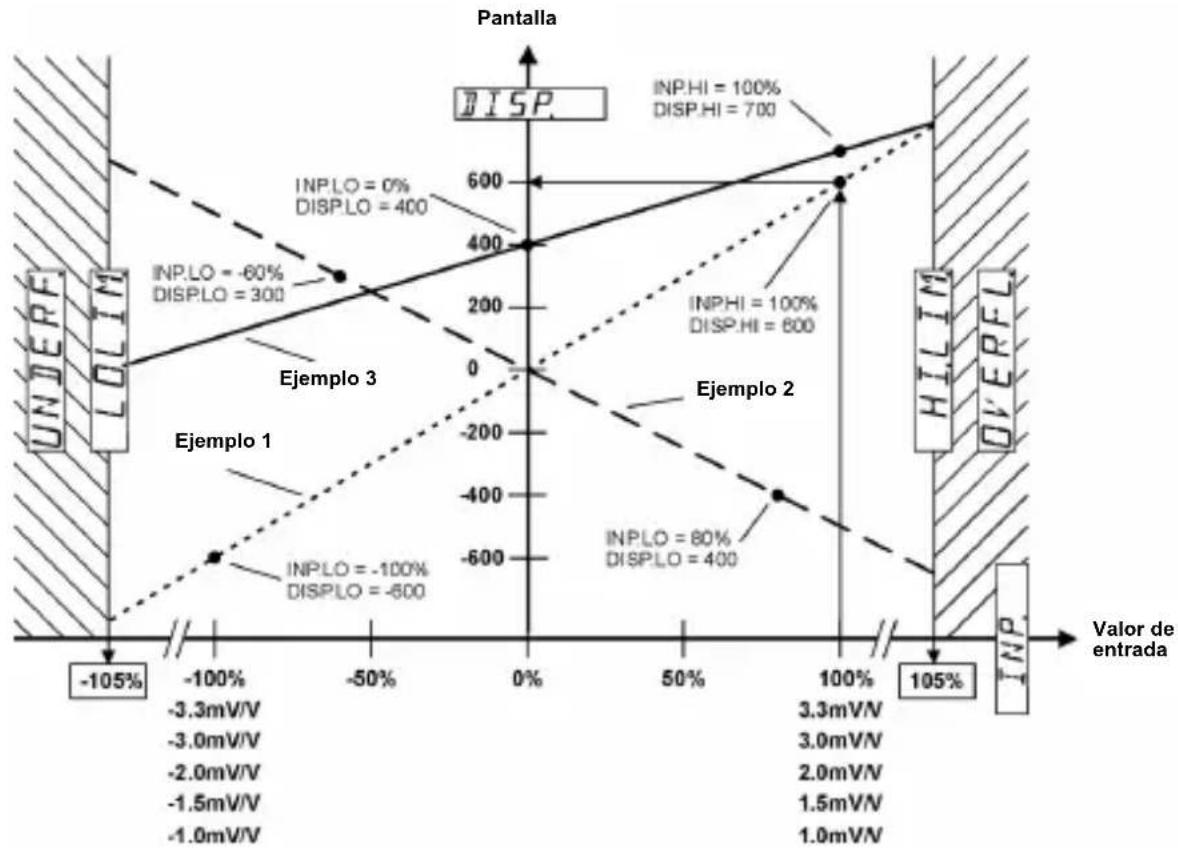

Ejempio para una escalalineal

Ejempio 1: -100% ... +100% = -600 ... 600

Ejemplo 2: -60% ... +80% = 300 ... -400

Ejempio 3: 0% +100% = 400 700

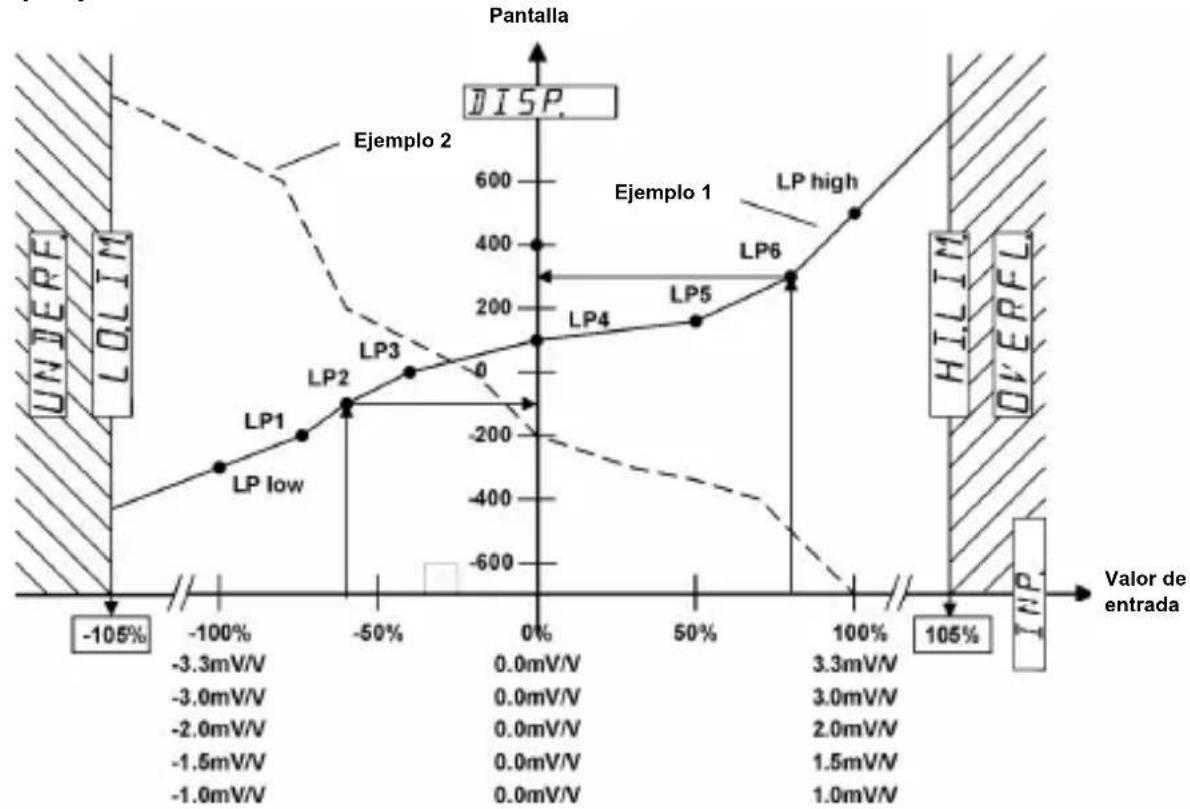

Ejemplpo para una escalan no lineal

9.4 Función Tecla multifunción (Tecla MP) y Entradas multifunción (MP-INP)

Taraje

• Programe en el grupo de sistemas MP KEY la funciona TARA en ON. En el modo de servicios selección el valor de medicación corrente (ACTUAL) y acontece brevemente la tecla MP.
• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en TARA. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Borrar el valor de tara

• Programe en el grupo de sistemas MP KEY la funciona TARA en ON. En el modo de servicios seleccione el valor de medicacion corriente (ACTUAL) yrection la tecla MP >5 seg.
• Programe en el grupo de sistemas MP INP la referencia MP INP1 o MP INP2 en R.TARA. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Puesta a cero de la memoria del valor minimo

• Programe en el grupo de sistemas MP KEY la funciona RES-MIN en ON. En el modo de servicios selección la memoria del valor minimo (MINIMU) yTHING brevemente la tecla MP.
• Programe en el grupo de sistemas MP INP la referencia MP INP1 o MP INP2 en RES.MIN o R.PEAKS. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Puesta a cero de la memoria del valor máximo

• Programe en el grupo de sistemas MP KEY la funciona RES.MAX en ON. En el modo de servicios seleccione la memoria del valor máximo (MAXIMU) yTHING brevemente la tecla MP.
• Programe en el grupo de sistemas MP INP la referencia MP INP1 o MP INP2 en RES.MAX o R.PEAKS. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Reinicializacion de las calidas de relé en modo LATCH (en este modo, no se reinitializan automatistically en el fin del alarme)

• Programe en el grupo de sistemas MP KEY la funciona RES.REL en ON. En el modo de servicios accione brevemente la tecla MP.

• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en RES.REL. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

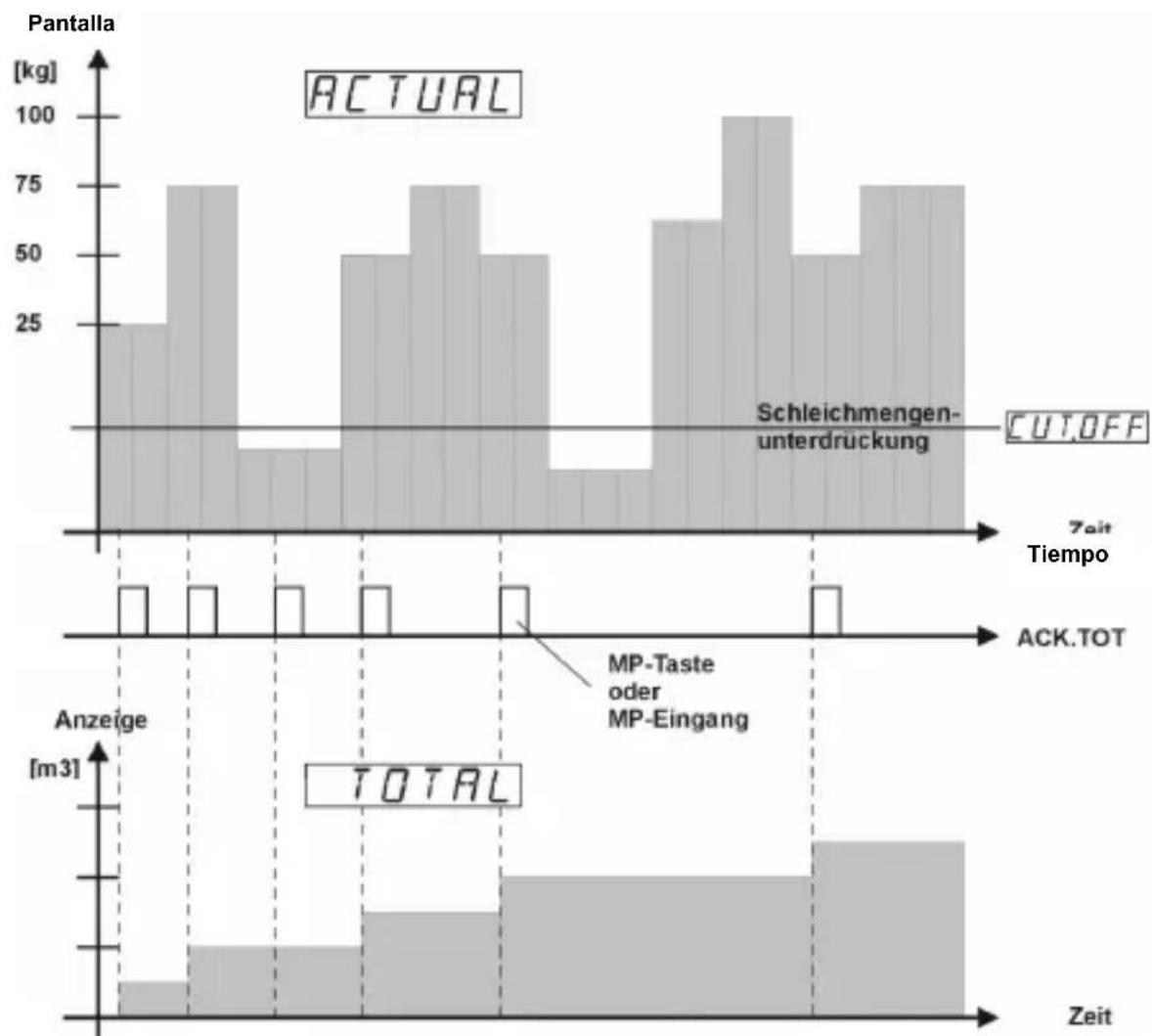

Toma en cuenta del nuevo valor de medicación para el totalizador

• Programe en el grupo de sistemas MP KEY la funciona ACK.TOT en ON. En el modo de servicios selectione el totalizador (TOTAL) yTHING brevamente la tecla MP.
• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en ACK.TOT. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Puesta a cero del totalizador

• Programe en el grupo de sistemas MP KEY la funciona RES.TOT en ON. En el modo de servicios selectione el totalizador (TOTAL) yTHING brevamente la tecla MP.
• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en RES.TOT. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Congelar la pantalla

• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en DISP.HD. En el modo de servicios selección el valor de medicación corriente (ACTUAL) o el totalizador (TOTAL) y active la entrada multifunción programada, 1 o 2.

Bloquear el ajuste de los values limite

• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en LOC.ALR. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Bloquear la programacion y el ajuste por defecto

• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en LOC.PRG. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

Bloquear las teclas

• Programe en el grupo de sistemas MP INP la funciona MP INP1 o MP INP2 en LOC KEY. En el modo de servicios, active brevemente la entrada multifuncion programada, 1 o 2.

9.4.1 Tecla Multifunción

MPKEY	Menu Función Tecla MP
TARRA	Función Taraje con la tecla MP - sólo cuando el valor de medicación corriente está en la pantalla
OFF	Desactivado
ON	Activado
RESMIN	Función Borrar el valor MIN con la tecla MP - sólo cuando el valor MIN está en la pantalla
OFF	Desactivado
ON	Activado
RESMAX	Función Borrar el valor MAX con la tecla MP –á la hora del valor MAX

- sólo cuando el valor MAX está en la pantalla
RES.REL	Reinicialización de la calidad con la tecla MP- sólo cuando la calidad está en modo LATCH (sin reinitialización automática del relé en el fin del alarme) (ALARMx= LATCH)
OFF	Desactivado
ON	Activado-ajuste possible sólo cuando losotros ajustes están en OFF
RESTOT	Puesta a cero del totalizador con la tecla MP- sólo cuando el totalizador está en la pantalla
OFF	Desactivado
ON	Activado-ajuste possible sólo si ACK.TOT = OFF
ACK.TOT	Toma en cuenta nuevo valor de medicación para el totalizador-sólo cuando el totalizador está en la pantalla
OFF	Desactivado
ON	Activado-ajuste possible sólo si RST.TOT = OFF

9.4.2 Entradas Multifunción

MP.INP.	Menu Función Entradas MP
MP.INP.1	Función Entrada MP 1
NQ.FUNC	Sin funciona
RESMIN	Borrar el valor MIN
RESMAX	Borrar el valor MAX
R.PEAKS	Borrar los values MIN y MAX
RESREL	Reinormalizar la calidad con la tecla MP
DISPHD	- sólo cuando la calidad está en modo LATCH (sin reinitializacion automática del relé en el fin del alarme) (ALARMx= LATCH)
LOCALR	Congelar la pantalla
LOCPRG	Bloquear el ajuste de los valeurs limite
LOCK	Bloquear la programacion y el ajuste por defecto
TARA	Bloquear el ajuste de los valeurs limite, la programacion, el ajuste por defecto y la tecla MP.
RTARA	Taraje
RESTOT	Borrar el valor de tara
ACKTOT	Poner a cero el totalizador
NUEVO valor para el totalizador

MP.INP2	Función Entrada MP 2
NOFUNC	Sin funciona
RESMIN	Borrar el valor MIN
RESMAX	Borrar el valor MAX
RPEAKS	Borrar los values MIN y MAX
RESREL	Reinicializar la calidad con la tecla MP - sólo cuando la calidad está en modo LATCH (sin reinitializacion automática del relé en el fin del alarme) (ALARMx= LATCH)
DISPHD	Congelar la pantalla
LOCALR	Bloquear el ajuste de los valeurs limite
LOCPRG	Bloquear la programacion y el ajuste por defecto
LOCKY	Bloquear el ajuste de los valeurs limite, la programacion, el ajuste por defecto y la tecla MP.
TARA	Taraje
RTARA	Borrar el valor de tara
RESTOT	Poner a cero el totalizador
ACKTOT	Nuevo valor para el totalizador

9.5 F u n c i o

TOTAL	Menu totalizador
CUTOFF	Valor para la interrupción por bajo caudal
-199999	Intervalo de valores -199999 ... +999999 y DP
FACTOR	Valor para el factor de multiplicación.
100000	Intervalo de valores 0.00001 ... 9.99999
SCALE	Factor de escala
x1	Factor de escala x 1 Factor de escala x 0,1 Factor de escala x 0,01 Factor de escala x 0,001 Factor de escala x 0,0001

n	t	o	Punto decimal para el z a totalizador(indicativo)
	3	0	0.0
		0.00	0.000
		0.0000	0.00000
		0.00000	0.00000

Con un ACK.TOT seañadirá el valor de medicación actual (caudal) a la memoria total general. Para la conversion del caudal en otheras unidades está disponible FACTOR y SCALE. también se tendrá en cuenta valores de medicación negativos. No se tendrá en cuenta en la conversion un punto decimal programado en el valor de medicación corriente. El caudal sesuma cadaupon a la memoria total. Para la memoria total se pueda programar un punto decimal indicativo.

9.6 Supervisión de los values limite

ALARMI	Menú salute de alarma 1
ALOUTI	Modo de funcionaimiento
OFF	Desactivado Modo reinitialización automática Modo sin reinitialización auto. - no en limitación de banda
AUTO	- no en limitación de banda
LATCH
ALLOC.I	Activación de la salute de alarma 1
ACTUAL	Valor de medicación corrente
TOTAL	Totalizador
MOTUATI	Mando de la salute
INCR	ConSEO salida medida creciente
DECR	ConSEO salida de medida decreciente
BANIT	Limitación de banda
FMOUTI	Estado de la alarma
---	Salida activa en caso de alarma
---	Salida inactiva en caso de alarma
ONHYS.I	Histéresis deactivación
0.00	Intervalo de values 0...+9999 y DP
OF.HYS.I	Histéresis de desactivación -sólo en modo reinitialización auto.
0.00	Intervalo de values 0...+9999 y DP
ONDLY.I	Retardo a laactivación
0.0	Intervalo de values 0.0...99.9 [seg]
OF.DLY.I	Retardo a la desactivación, -sólo en modo reinitialización auto.
0.0	Intervalo de values 0.0...99.9 [seg]

ALARM2	Menu salida de alarma 2
ALOUT2	Modo de funcionaimiento
OFF	Desactivado
AUTO	Modo reinitializacion automática
LATCH	Modo sin reinitializacion auto.
ALLOC2	Activacion de la salute de alarma 1
ACTUAL	Valor de medicacion corriente
TOTAL	Totalizador
MIDOUT2	Mando de la salute
INCR	Con Seal de medida creciente
DECR	Con Seal de medida decreciente
BAN	Limitacion de banda

FMOUT2	Estado de la alarma
---7----	Salida activa en caso de alarma Salida inactiva en caso de alarma
ON.HY.S2	Histéresis de activación
0.00	Intervalo de values 0 ... +9999 y DP
OF.HY.S2	Histéresis de desactivación -sólo en modo reinitialización auto.
0.00	Intervalo de values 0 ... +9999 y DP
ON.DL.Y.2	Retardo a la activación
0.0	Intervalo de values 0.0...99.9 [seg]
OF.DL.Y.2	Retardo a la desactivación, -sólo en modo reinitialización auto.
0.0	Intervalo de values 0.0...99.9 [seg]

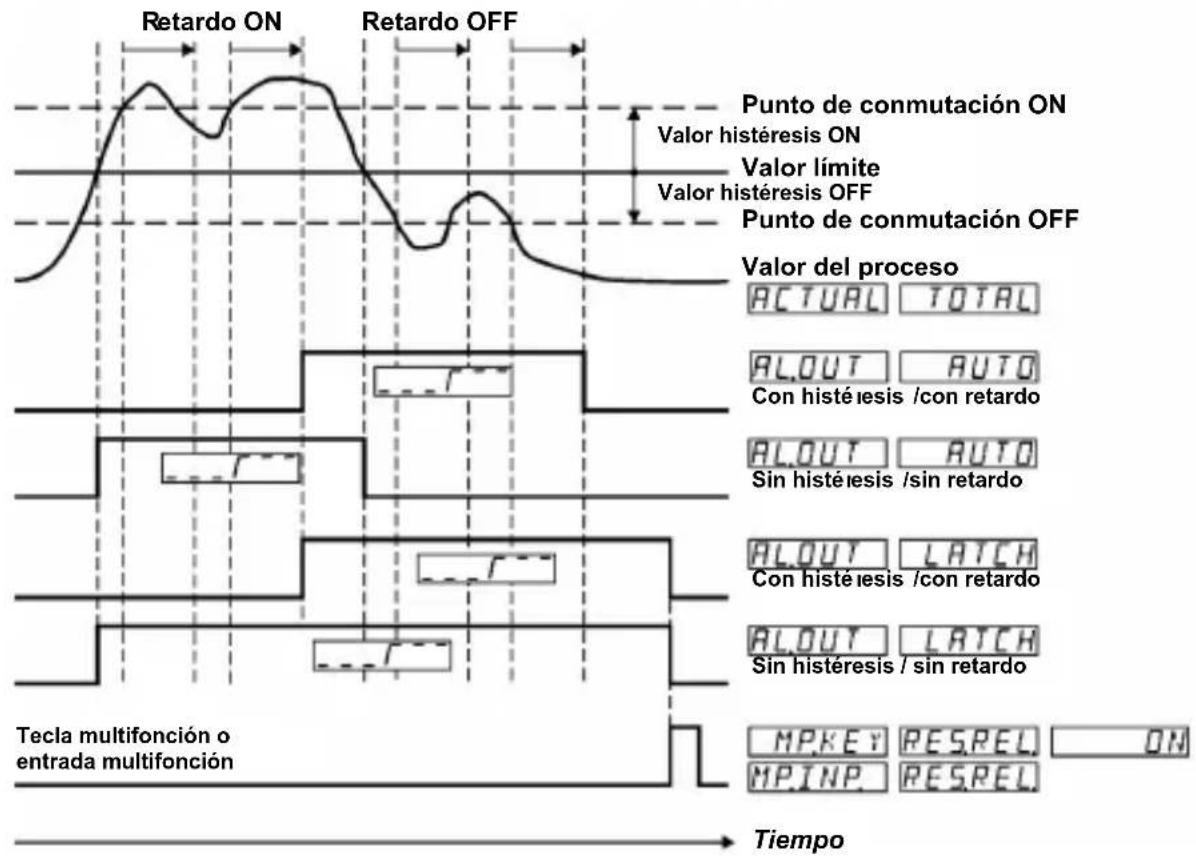

INCR

Punto de commutación ON= valor limite + historésis ON
Punto de commutación OFF= valor limite - historésis OFF

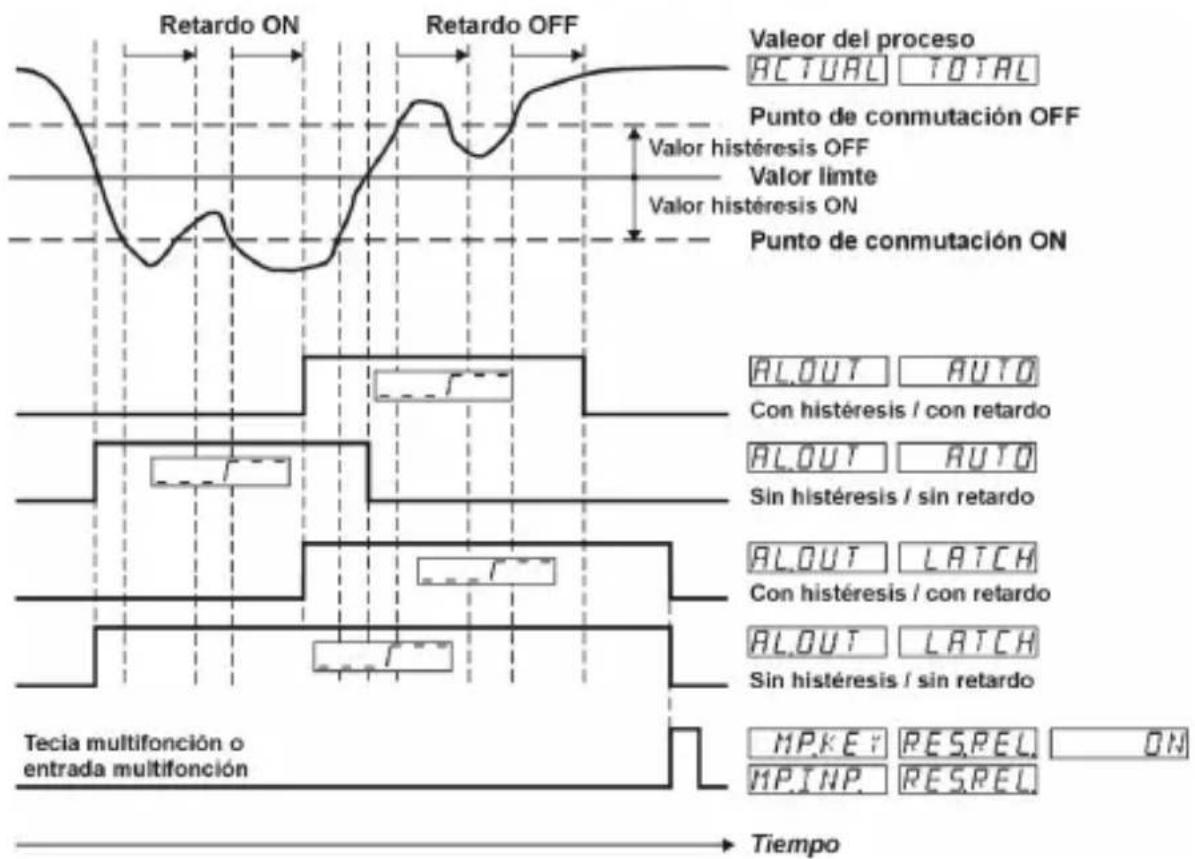

DECR

Punto de commutación ON= valor limite - historésis ON
Punto de commutación OFF= valor limite + historésis OFF

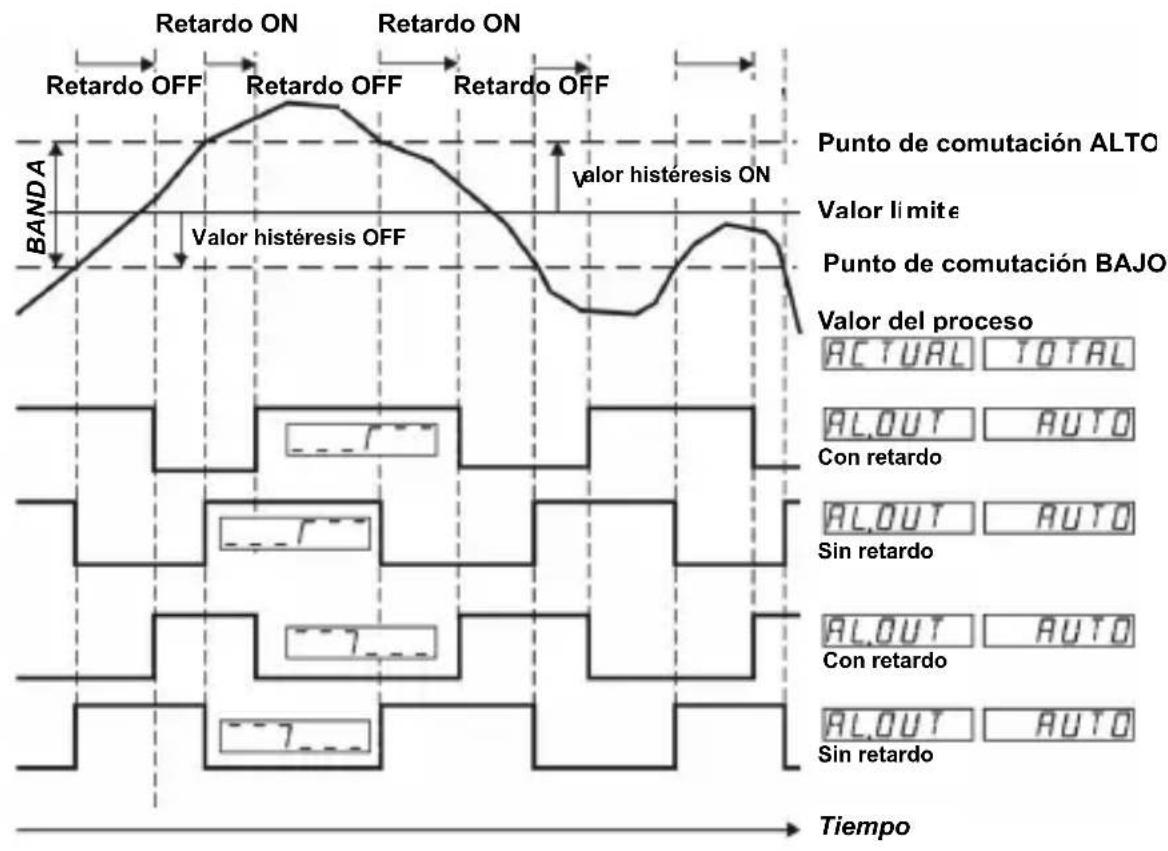

BAN

Una alarma se activa si el valor de medicacion cae fuera de un intervalo definido (banda). Punto de conmutacion alto = valor limite ^+ historeresis ON Punto de conmutacion bajo = valor limite - historeresis OFF

F

En caso de alarma la calidad se activa (relénergizado, LED encendido)

7

En caso de alarma la calidad se desactiva (relé no energizzato, LED apagado)

DELY

L B T C H

En modo sin reinicializacion automatica se almacena el estado de las calidas tras una desconexion de la red y se restablece inmediamente en la?singularmente conexion.

DEL

BUTD

En el modo de reinitializacion automatica no se almacena el estado de las salidas en una desconexion de la red. Los values limite se supervisarán solo tras el retardo de conexion (PW DELY).

Mando con seals de medicacion(PCRECEiente

Mando con seals de medicacion decremente

10 Supervisión en el circuito de medicación

（=se detectará）
1) El cortocircuito del cable entre la entrada de senal + y la entrada de senal - no se detectará.
2) La rotura del cable en la alimentacion para sonda ^+ o la alimentacion para sonda - no se detectar.

11 Datos&Tecnicos

1 1 . 1 D a t o s

V i s u a l i z a ción :

Tamaño de los digitos: 14 mm

Salvaguarda de datos: >10 Años, EEPROM

Ma n e j o :

11.2 Entradas de BCH de medicación

Tasa de muestreo: 10 medicaciones/seg

Resistencia de entrada: 1 MΩ

Intervalo max. de senal

de medicación: aprox. ± 35 mV

Tensión max. ±10 V

Entrada de BCH de puente extensométrico

Sensibilidad 3,3 mV/V; 3,0 mV/V;

2.0 mV/V

Resolucion: ± 15 bits

Precisión de medicación @ 23°C: tip. 0,05 %

intervalo de medicacion completo) max. ≤ 0,1%

Deriva de temperatura: < 100 ppm/K

Sensibilidad: 1,5 mV/V; 1,0 mV/V

Resolucion: ± 14 bits

Precisión de medicación @ 23°C: tip. 0,1%

intervalo medicion completo) max. ≤ 0,2%

Deriva de temperatura: < 100 ppm/K

1 1 . 5 T e n s i o n d

generales

E D , 0010012, 10%Fusiblig extenofo 01 A s , 14

Alimentación DC: 10 ... 30 V DC / max. 3,5 W

aislado galvánicamente

or protection contra las

inversiones de polaridad

11.6 Tensión de alimentación para una sonda

(salida de tension para senseores externos)

Circuitos SELV,aislamento reforzado o doble

con Alimentacion AC: 24 V DC ±15%, 30 mA

10 V DC ±1%, 30 mA

con Alimentacion DC: 10 V DC ±1 %, 30 mA

1 1 . 7 C o n d i c i o n

Temp. de funciona: -20°C ... +65°C

Temp. de almacenamento: -25^ ... +75^

Humedad relativadelare: 93% a +40^

sin condensacion

Altura: hasta 2000 m

11.3 Entradas de mando MPI 1/MPI2.

11.8 CEM

Circuitos SELV,aislamento reforzado o doble

Número: 2 optoacopladores

F u n c i o n : pr o g

Nivel de conmutacion: Bajo: < 2V

Alto: >4V (max. 30 V)

Duración del impulso: >100 ms

11.4 Salidas de alarma

Rele: Contacto inversor

5A

Fusible requerido:

Tensión de max.250 V AC / 125 V DC

Conmutación:

min.5 V AC / V DC

Corriente de max. 5 A AC / A DC

c on m u t a c i o n :

Potencia de max. 1250 VA / 150 W

c on m u t a c i o n :

Duración de la atracción: aprox. 10 ms

Los valoresolestimos no sedeferán sobrepasar en ningún caso!

Vidautil mecnica (ciculo de conmutacion) 1× 10^7

Número de conmutaciones en 5 A/250 V AC 5x10⁴

Numero de conmutaciones en 5 A/30 V DC 5 × 10^4

Inmunidad a interferencias:

a m a b l e

Emisión de interferencias:

EN61000-6-2

con linéas de SCNAL y

de mando blindadas

EN55011 Clase B

11.9 Seguidad del aparato

Diseño según: EN 61010 parte 1

Clase de proteccion: clase de proteccion 2 (pare delantera),

Solo la parte delantera está clasificada como accesible para el operador.

Campo de trabajo: Grado de sociedad 2

mín. 10 mÁcategoría de sobretension II

Aislamento:

Partedelantera:doble

aislamento,

Parte trasera: aislamento

básico

Entradas de senales y alimentacion de sensor:

SELV

11.10 Datos mecánicos

Carcasa: montaje en cuadro de mando

según DIN 43 700, RAL 7021

Dimensiones: 96 × 48 × 102 ~mm

Recorte del

cuadro de mando: 92^+0,8× 45^+0,6mm

Prof. de montaje: aprox. 92 mm inc. bornes

Peso: aprox. 180 g

Índice de protección: IP 65 (cara frontal, solo el

a p a r a

Material de

la carcasa: Policarbonato UL94 V-2

Resistencia a vibraciones

EN60068-2-6: 10 - 55 Hz / 1 mm / XYZ

30 min en cada direccion

Resistencia a SACUDidas:

EN60068-2-27 100G/XYZ

3 vezes en cada direccion

EN60068-2-29 10G / 6 ms / XYZ

2000 vezes en cada direccion

11.11 Conexiones

Tensión de alimentación y開放:

Bornes roscados, 8 polos, paso 5,00 t Seccion de conductor, max. 2,5mm^2

Entradas de senal y de mando:

Bornes roscados, 9 polos, paso 3,50

Seccion de conductor, max. 1,5 mm²

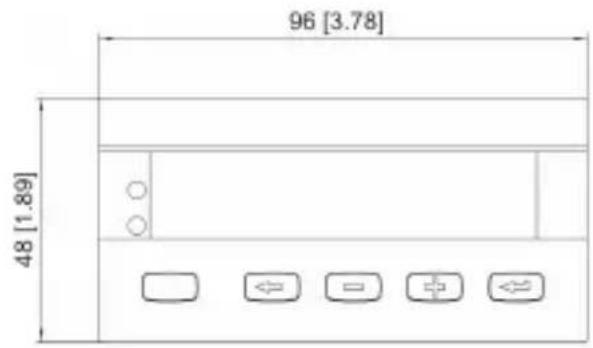

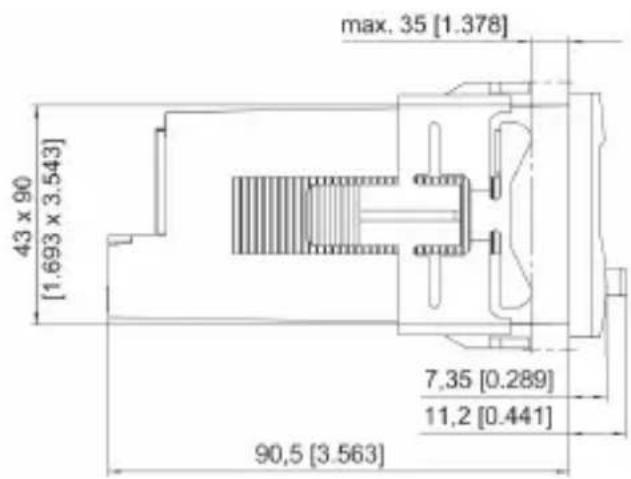

12 Dimensiones

Cotas en mm [inch]

Recorte del cuadro de mando 92^+0,8× 45^+0,6

13 Textos de会让你

P R	O G	. N O N O P R
P R	O G	. Y E S S T A R
HLP.TXT. MAIN MENU SELECT HELPTEXT
H L P . T X	T . O N H E L P T E X T S
H L P . T	X T O F F H E L P T E X
S L . L A N	G . D E S P R A C H E DEUTSCH
S L . L A N	G . E N L A N G U A G E ENGLISH
INPUT. MAIN MENU SIGNAL INPUT
RANGE 3.3MV/V INPUT RANGE 3.3MV/V
RANGE 3.0MV/V INPUT RANGE 3.0MV/V
RANGE 2.0MV/V INPUT RANGE 2.0MV/V
RANGE 1.5MV/V INPUT RANGE 1.5MV/V
RANGE 1.0MV/V INPUT RANGE 1.0MV/V
LO.LIM. LOWER INPUT RANGE LIMIT
HI.LIM. UPPER INPUT RANGE LIMIT
DP. 0	NO DECIMAL POINT
DP. 0.0	DECIMAL POINT 0.0
DP. 0.00	DECIMAL POINT 0.00
DP. 0.000	DECIMAL POINT 0.000
DP. 0.0000	DECIMAL POINT 0.0000
DP. 0.00000	DECIMAL POINT 0.00000
INP.LO. INPUT START VALUE
DISP.LO. DISPLAY START VALUE
I N	P . H I . I N P U T
DISP.HI. DISPLAY END VALUE
FILTER	INPUT FILTER
PW.DELY.	POWER-ON DELAY FOR OUTPUTS [SEC]
PW.FREQ. 50HZ	POWER LINE FREQUENCY 50HZ
PW.FREQ. 60HZ	POWER LINE FREQUENCY 60HZ
LINEAR.	MAIN MENU LINEARIZATION
LINEAR. NO	LINEARIZATION OFF
LINEAR. YES	LINEARIZATION ON
NUM.PNT. NUMBER OF LINEARIZATION POINTS
INP.01	INPUT VALUE NO.1
DISP.01	DISPLAY VALUE NO.1
hasta
INP.10	INPUT VALUE NO.10
DISP.10	DISPLAY VALUE NO.10
MP KEY	MAIN MENU MP-BUTTON
TARA	FUNCTION TAR A OFF
TARA	FUNCTION TAR A ON
RES.MIN.	FUNCTION RESET MIN VALUE OFF
RES.MIN.	FUNCTION RESET MIN VALUE ON
RES.MAX.	FUNCTION RESET MAX VALUE OFF
RES.MAX.	FUNCTION RESET MAX VALUE ON
RES.REL.	FUNCTION RESET OUTPUT-LATCH OFF
RES.REL.	FUNCTION RESET OUTPUT-LATCH ON
RES.TOT.	FUNCTION RESET TOTALIZER VALUE OFF
RES.TOT.	FUNCTION RESET TOTALIZER VALUE ON
ACK.TOT.	FUNCTION ADD MEASURED VALUE TO TOTALIZER OFF
ACK.TOT.	FUNCTION ADD MEASURED VALUE TO TOTALIZER ON

M P	. I N	P .	M A I N	MENU MP-IN
M P .	I N	P . x N O . F U N C . NO FUNCTION
MP . I	N P	. x R E S . M I N . FUNCTION RESET MIN
M P .	I N	P . x R E S . M A X . FUNCTION RESET MAX
MP.INP.x	R.PEAKS	FUNCTION RESET MIN/MAX VALUE
M P .	I N	P . x R E S . R E L . FUNCTION RESET OUT
MP.INP.x	DISP.HD.	FUNCTION DISPLAY HOLD
MP.INP.x	LOC.ALR.	FUNCTION LOCK EDITING ALARM VALUES
M P .	I N	P . x L O C . P R G . F U N
MP.INP.x LOC KEY FUNCTION LOCK KEYS
M P .	I N	P . x T A R A F U N C T I O N
MP.INP.x R.TARA FUNCTION RESET TAR A VALUE
M P .	I N	P . x R E S . T O T FUNCTION RESET TOTALIZE
MP.INP.x ACK.TOT	FUNCTION ADD MEASURED VALUE TO TOTALIZER
T O	T A	L	M A I N	MENU TOTALIZE
CUT.OFF		CUT OFF VALUE
FACTOR		MULTIPLICATION FACTOR TOTALIZER
SCALE x1	SCALING FACTOR TOTALIZER X1
SCALE	x0.1	SCALING FACTOR TOTALIZER X0.1
SCALE	x0.01	SCALING FACTOR TOTALIZER X0.01
SCALE	x0.001	SCALING FACTOR TOTALIZER X0.001
SCALE x0.001	SCALING FACTOR TOTALIZER X0.0001
DP.TOT.	0	NO DECIMAL POINT
DP.TOT.	0.0	DECIMAL POINT TOTALIZER 0.0
DP.TOT.	0.00	DECIMAL POINT TOTALIZER 0.00
DP.TOT.	0.0000	DECIMAL POINT TOTALIZER 0.0000
DP.TOT	0.00000	DECIMAL POINT TOTALIZER 0.00000
ALARMx		MAIN MENU ALARM x
ALOUTx	OFF	ALARM x OFF
ALOUTx	AUTO	AUTOMATIC MODE OF ALARM OUTPUT x
ALOUTx	LATCH	LATCH MODE OF ALARM OUTPUT x
ALLOC.x ACTUAL ACTUAL VALUE TO ALARM
ALLOC.x	TOTAL	TOTALIZER TO ALARM
MD.OUTx	INCR ALARM x ACTIVE AT INCREASING INPUT SIGNAL
MD.OUTx	DECR	ALARM x ACTIVE AT DECREASESING INPUT SIGNAL
MD.OUTx	BAND	ALARM x BAND LIMITATION
FM.OUTx	--	OUTPUT ACTIVE AT ALARM
FM.OUTx	--	OUTPUT INACTIVE AT ALARM
ON.HYS.x		SWITCH ON HSTERESIS ALARM x
OF.HYS.x		SWITCH OFF HSTERESIS ALARM x
ON.DLY.x		ON DELAY ALARM x [SEC]
OF.DLY.x		OFF DELAY ALARM x [SEC]
END.PRG.	NO	REPEAT PROGRAMMING
END.PRG.	YES	EXIT PROGRAMMING AND STORE DATA
-1.9.9.9.9.9		DISPLAYRANGE UNDERFLOW
9.9.9.9.9.9.		DISPLAYRANGE OVERFLOW
OVERFL		OVERFLOW UPPER INPUT RANGE LIMIT
UNDERF.		UNDERFLOW LOWER INPUT RANGE LIMIT
S E N	S O	R	S E N S O R	ERROR

Kübler Group

Fritz Kübler GmbH

Schubertstrasse 47

D-78054 Villingen-Schwenningen

Germany

Tel: [phone] - 0

Fax [phone]

[e-mail]

www.kuebler.com
