MANUAL DE USUARIO 5997 Chapin

65 pies Carrete para manguera retráctill

MANUAL DE USO Y CUIDADO

ADVERTENCIA

LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO

ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:

1-800-950-4458

Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.

ADVERTENCIA

EL MAL USO O EL NO SEGUIR LAS INSTRUCCIONES PUEDE ORIGINAR QUE EL PRODUCTO NO FUNCIONE O QUE PRODUZCA LESIONES. PARA UN USO SEGURO DE ESTE PRODUCTO, DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE UTILIZARLO.

NO DISEÑADO PARA SER USADO POR NIÑOS

LISTA DE PARTES:

Soporte de montaje en pared

Varilla del soporte de montaje

Boquilla de manguera

Juego de tornillos y taquetes para pared de mampostería

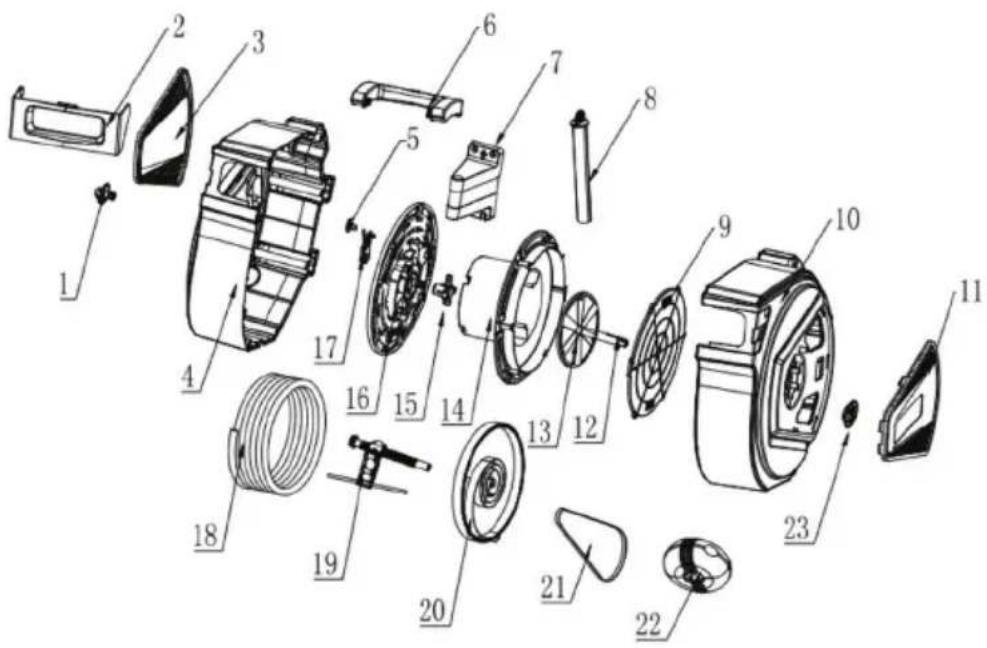

Ref. # Description Ref. # Description
1 Conector de entrada de manguera 13 Cubierta del tambor
2 Protector frontal 14 Parte inferior del tambor
3 Panel lateral izquierdo 15 Conector de salida de manguera
4 Carcasa izquierda 16 Parte superior del tambor
5 Cubierta del tornillo de la guía de manguera 17 Pasador
6 Manija 18 Manguera
7 Soporte de montaje en pared	19 Conjunto de guía de manguera
8 Varilla del soporte de montaje	20 Resorte
9 Cubierta de la carcasa del resorte	21 Correa guía
10	Carcasa derecha	22	Tope
11	Panel lateral derecho	23	Cubierta del resorte
12	Eje central

Instalación

Elija un lugar apropiado en su pared. Marque y taladre 4 agujeros que correspondan con las posiciones de los agujeros del soporte de pared. (Nota: el soporte puede montarse en otras estructuras estables, pero los sujetadores incluidos solamente son aptos para sujeción en mampostería). Asegúrese de que los agujeros sean del tamaño apropiado para los taquetes de mampostería incluidos. Inserte los taquetes de plástico en la pared.

Use una broca de mampostería de 10 mm. [no incluida].

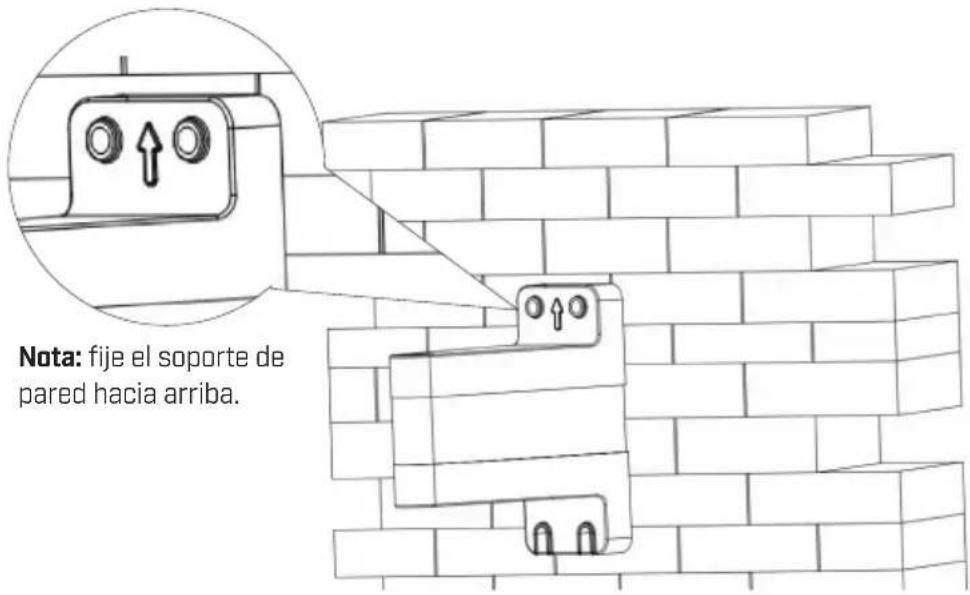

Nota: fije el soporte de pared hacia arriba.

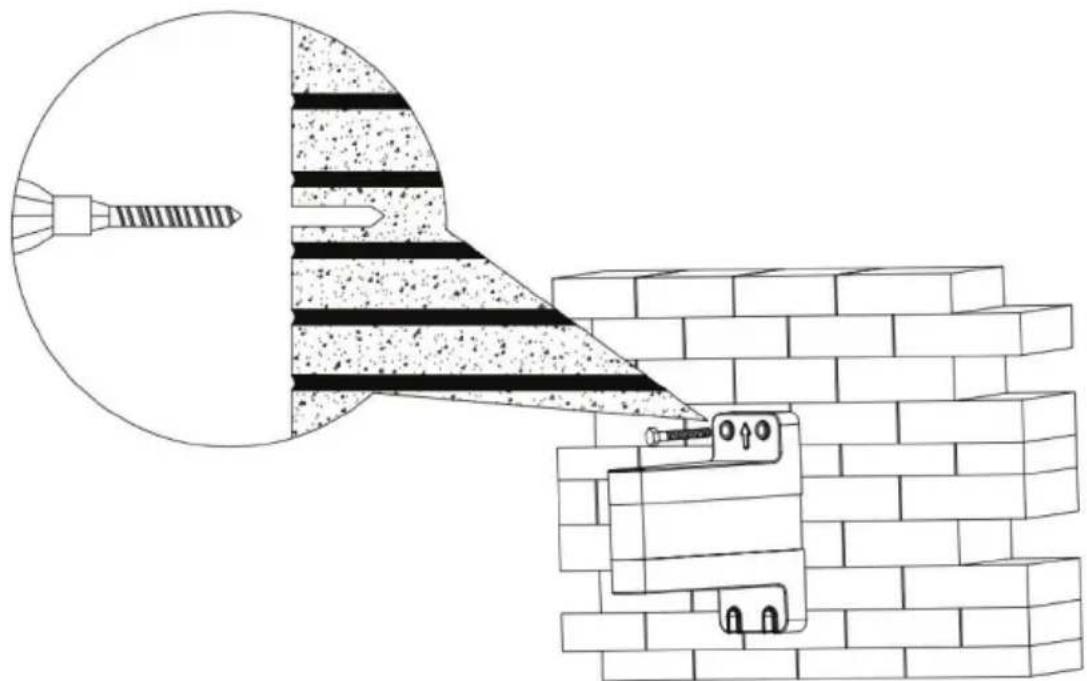

Fije el soporte a la pared con los pernos incluidos.

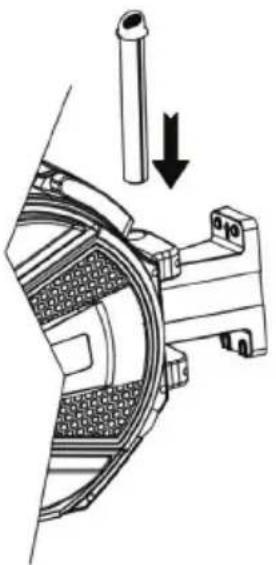

Alinee el carrete de manguera con los agujeros verticales del soporte e inserte la barra de pivote por el soporte y el carrete.

Fije la manguera de conexión corta del cuerpo del carrete de manguera a la tapa. Cuando abra el grifo, el agua fluirá por esta manguera y a través de la manguera del carrete hasta la boquilla rociadora. Puede regular el flujo de agua girando el extremo de la boquilla rociadora.

El sistema de carrete de manguera está equipado con un mecanismo de bloqueo. Para usarlo, jale la manguera hasta la longitud deseada. Cuando deje de jalar, la manguera se detendrá automáticamente. Para activar la retracción automática de la manguera, dé un jalón abrupto breve y sentirá que la manguera se retrae automáticamente. Puede interrumpir la retracción si vuelve a jalar la manguera. Para que la manguera se retraiga de manera segura, mantenga sujeto el extremo de la manguera mientras camina hacia el carrete. Si suelta la manguera podría provocar lesiones.

MANTENIMIENTO

1). Siempre mantenga la manguera limpia después de usarla.
2). Es recomendable cerrar el flujo de agua en el grifo de su jardín antes de retraer la manguera.
3). Cuando no la use por un período prolongado, es recomendable guardar su manguera en un espacio techado.

ESPECIFICACIONES TÉCNICAS

MODELO LONG	NGITUD DE LA MANGUERA	MATERIAL DE LA MANGUERA	PRESIÓN MÁXIMA	DIÁMETRO INTERIOR DE LA MANGUERA	TAMAÑO DEL CONECTOR INTERIOR
5997, 5998	66 pies PVC 348	PSI 1/2 pulg.' 3/4	pulg. BSP
