MODE D'EMPLOI 5997 Chapin

65 PI (20,11 M) Enrouleur de tuyau rétractable MANUEL D'UTILISA

MANUEL D'UTILISATION ET D'ENTRETIEN

AVERTISSEMENT

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT L'UTILISATION

Lorsque vous appelez, veuillez avoir les informations suivantes à disposition : Reçu de vente et numéro de modèle.

Ce numéro vous met directement en contact avec le fabricant de ce produit. Notre équipe d'assistance technique se fera un plaisir de vous aider en vous fournissant toutes les informations sur le montage, le dépannage et le remplacement dont vous pourriez avoir besoin.

AVERTISSEMENT

UNE MAUVAISE UTILISATION OU NE PAS SUIVRE LES INSTRUCTIONS PEUT MENER À UNE DÉFAILLANCE DU PRODUIT OU À DES BLESSURES. POUR UTILISER CE PRODUIT SANS DANGER, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.

N'EST PAS DESTINÉ À ÊTRE UTILISÉ PAR DES ENFANTS

LISTE DES PIÈCES:

Support de fixation murale

Tige du support de montage

Buse tuyau

Jeu de vis et de chevilles pour murs de maçonnerie

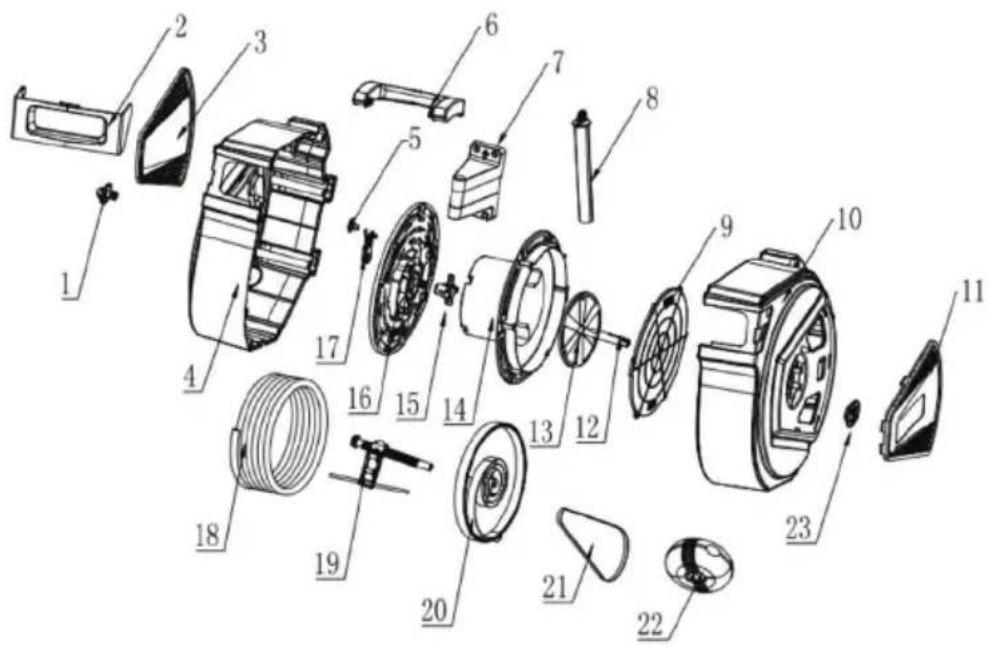

Ref. # Description Ref. # Description
1 Connecteur de tuyau d'entrée 13 Enveloppe de roue à tambour
2 Bouclier frontal 14 Roue de descente de tambour
3 Panneau côté gauche 15 Connecteur de tuyau de sortie
4 Boîtier gauche 16 Roue montante de tambour
5 Manchon à vis du guide du tuyau 17 Goupille de verrouillage
6 Guidon 18 Tuyau
7 Support de fixation murale 19 Assemblage du guide-tuyau
8 Tige du support de montage 20 Ressort
9 Couvercle du boîtier de ressort 21 Courroie de guidage
10	Compartiment droit	22	Balle d'arrêt
11	Panneau côté droit	23	Couvercle de tension du ressort
12	Arbre central

Installation

Choisissez un emplacement approprié sur votre mur. Marquez et percez 4 trous correspondant aux positions des trous dans le support mural. (Remarque - Le support peut être monté sur d'autres structures sécurisées, mais les fixations fournies ne conviennent qu'à l'ancrage dans la maçonnerie). Veillez à ce que la taille des trous soit adaptée aux ancres de maçonnerie en plastique fournies. Insérez les chevilles en plastique dans le mur.

Utilisez une mèche à maçonnerie de 10mm (non fournie).

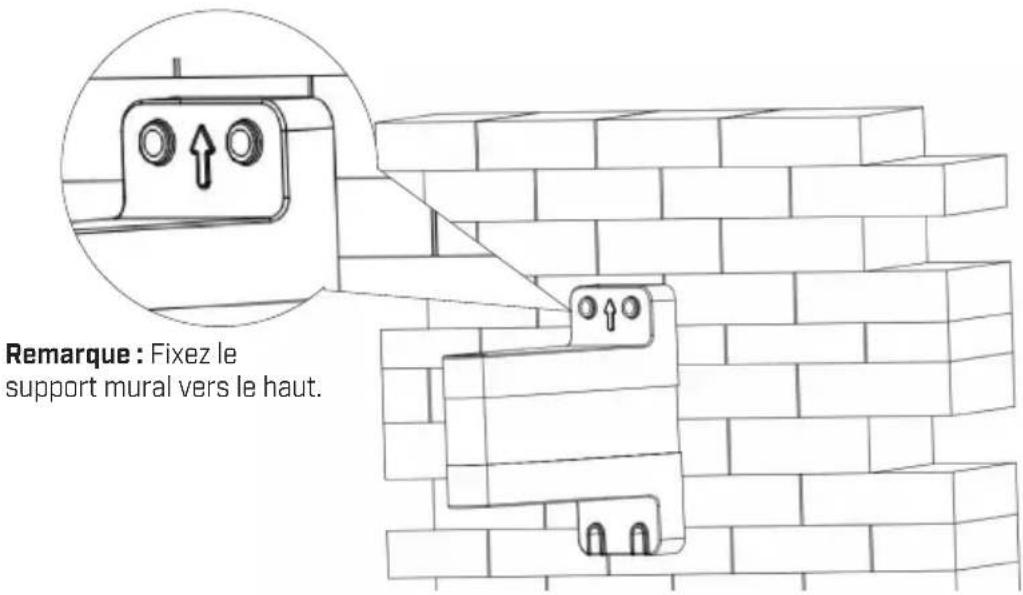

Remarque : Fixez le support mural vers le haut.

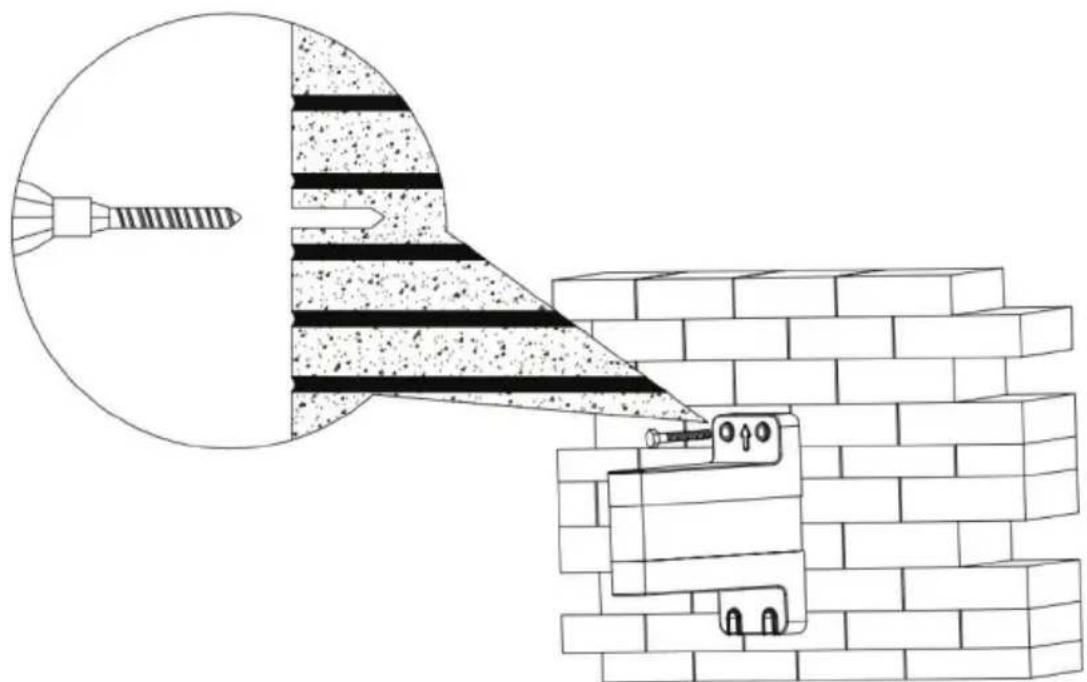

Fixez le support au mur à l'aide des boulons fournis.

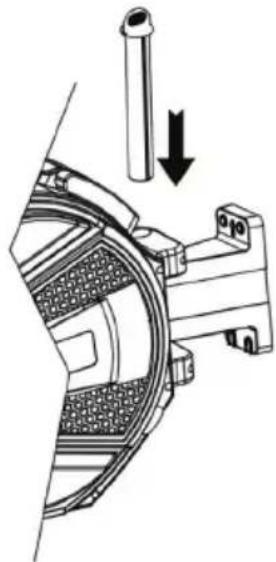

Alignez l'enrouleur de tuyau avec les trous verticaux du support et insérez la barre de pivot à travers le support et l'enrouleur.

Fixez le court tuyau de raccordement du corps de l'enrouleur au bouchon. Lorsque vous ouvrez votre robinet, l'eau s'écoule par ce tuyau, à travers l'enrouleur, jusqu'à la buse de pulvérisation. Vous pouvez régler le débit d'eau en tournant l'extrémité de la buse de pulvérisation.

Ce système d'enrouleur est équipé d'un mécanisme de verrouillage par clic. Pour l'utiliser, tirez le tuyau jusqu'à la longueur souhaitée. Lorsque vous arrêtez de tirer, le tuyau s'arrête automatiquement. Pour activer le recul automatique du tuyau, tirez brièvement sur le tuyau et vous sentirez qu'il se rétracte automatiquement. Vous pouvez interrompre ce processus en tirant à nouveau sur le tuyau. Pour rétracter le tuyau en toute sécurité, veillez à tenir l'extrémité du tuyau en marchant vers l'enrouleur. Le fait de lâcher le tuyau peut entraîner des blessures.

ENTRETIEN

1). Veillez à garder le tuyau propre après chaque utilisation.
2]. Il est recommandé de fermer le robinet d'eau de votre jardin avant de rétracter le tuyau.
3). Lorsque le tuyau n'est pas utilisé pendant une longue période, il est conseillé de le ranger dans un endroit couvert.

SPÉCIFICATIONS TECHNIQUES

MODÈLE LONGUEURDU TUYAU	MATÉRIAU DU TUYAU	PRESSION DIAMÈTREINTÉRIEUR DUTUYAU	TAILLE DU RACCORDINTÉRIEUR
5997, 5998 66 pi (20,11 m) PVC	MAX 348 PSI	1/2 PO (1,27 CM)	3/4 PO (1,9 CM) BSP
