2322 - Placa de parrilla Blackstone - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 2322 Blackstone

ATENCIÓN AL CLIENTE 03

GUÍA DE MONTAJE....04

SOLUCIÓN DE PROBLEMAS....18

IMPORTANTE:

Este manual de instrucciones contiene información importante necesaria para el correcto montaje y uso seguro del aparato.

Lea y siga todas las advertencias e instrucciones antes de ensamblar y usar el aparato.

Siga todas las advertencias e instrucciones cuando utilice el aparato.

Guarde este manual para referencia futura.

Instalador/Ensamblador: Deje estas instrucciones con el consumidor.

Para obtener la última versión de este manual, escanee este código o visite

CLAVE DE ALERTA DE SEGURIDAD

! PELIGRO

Indica una situación peligrosa que, si NO SE evita, provocará la muerte o lesiones graves.

ATENCION

Indica una situación peligrosa que, si NO SE evita, podría provocar lesiones leves o moderadas.

ADVERTENCIA

Indica una situación peligrosa que, si NO SE evita, podría provocar la muerte o lesiones graves.

AVISO

Indica información que se considera importante, pero no relacionada con peligros (por ejemplo, mensajes relacionados con daños a la propiedad).

INFORMACION DE SEGURIDAD IMPORTANTE

PELIGRO

Si huele a gas:

-Cierre el suministro de gas al aparato.

-Apague cualquier llama abierta.

-Abra el capó (si corresponde).

-Si el olor continúa, manténgase alejado del aparato y llame inmediatamente a su proveedor de gas o al departamento de bomberos.

El incumplimiento de estas instrucciones podría provocar incendios o daños a la propiedad, lesiones personales o la muerte.

! PELIGRO

-NUNCA opere este aparato sin supervisión.

-Si ocurriera un incendio, manténgase alejado del aparato y llame inmediatamente a los bomberos. NO INTENTE extinguir un incendio de aceite o grasa con agua.

El incumplimiento de estas instrucciones podría provocar incendios o daños a la propiedad, lesiones personales o la muerte.

ADVERTENCIA

-No almacene ni use gasolina u otros líquidos o vapores inflamables cerca de este o cualquier otro aparato.
-Un cilindro de GLP que no esté conectado para su uso no debe almacenarse cerca de este ni de ningún otro aparato.

SEGURIDAD DE LOS APARATOS DE GAS

• El uso de alcohol, medicamentos recetados o de venta libre puede afectar la capacidad del consumidor para ensamblar correctamente u operar de manera segura el electrodoméstico.
• Mantenga a los niños y las mascotas alejados del aparato en todo momento.
• Tenga a mano un extintor de incendios tipo BC o ABC.

NO LO USE PARA FINES DISTINTOS A LOS PREVISTOS.

• Sólo para uso doméstico en exteriores, no para uso comercial.
• NO UTILICE este aparato como calentador.

ADVERTENCIA

La instalación, el uso, el ajuste, la alteración, el servicio, la modificación o el mantenimiento inadecuados pueden causar lesiones o daños a la propiedad. Consulte este manual.

LA INSTALACIÓN DEBE CUMPLIR CON LOS CÓDIGOS LOCALES.

En ausencia de códigos locales, la instalación debe cumplir con

Visítenos en línea en BlackstoneProducts.com/support para obtener ayuda sobre el uso del aparato, las piezas de repuesto o la garantía.

HORARIO DE ATENCIÓN AL CLIENTE:

Lunes Viernes

7:00 am a 5:00 pm (Hora de la montaña)

UBICACIÓN DEL NÚMERO DE SERIE

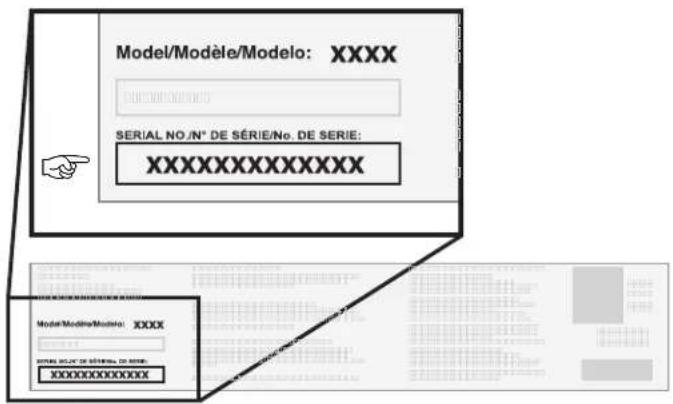

Para habilitar su garantía, deberá proporcionar el número de serie de su electrodoméstico.

El número de serie se puede encontrar en la etiqueta del fabricante de su electrodoméstico.

(La etiqueta del fabricante es una etiqueta plateada grande que se encuentra en el cuerpo de su electrodoméstico).

Model/Modèle/Modelo: XXXX SERIAL NO./N° DE SÉRIE/No. DE SERIE: XXXXXXXXXXXXXX Model/Modèle/Modelo: XXXX XXXXXXXXXXXXXX

LIBRO DE COCINA ELECTRÓNICO GRATUITO CUANDO SE REGISTRA

North Atlantic Imports, LLC garantiza este producto contra defectos de materiales y mano de obra por un período de un (1) año a partir de la fecha original de compra en condiciones de uso normal. En la medida en que se produzcan dichos defectos, North Atlantic Imports, LLC., a su discreción, proporcionará las piezas de repuesto adecuadas sin coste alguno.

En ningún caso North Atlantic Imports, LLC será responsable de los daños consecuentes, indirectos o incidentales que resulten de la instalación, el uso o la falla del producto.

Esta garantía NO cubre:

• Costos de inspección o mano de obra para el reemplazo de cualquier pieza defectuosa;
• Defectos cosméticos que no afectan el rendimiento o la integridad del producto;
• Uso y desgaste normal;
• Daños por vandalismo; actos de la naturaleza, incluidos, entre otros, viento, tormentas, granizo, inundaciones;
• Montaje, instalación o uso inadecuado;
• Decoloración o decoloración del acabado como resultado de la exposición a productos químicos, derrames, piscina o agua salada;
• Corrosión/óxido.

Este producto ha sido diseñado para brindar seguridad y calidad. Cualquier modificación realizada al producto original podría comprometer su integridad estructural o su función y podría provocar fallas en el producto o lesiones personales. Como tal, modificar este producto anula todas las garantías.

Este producto es SOLO PARA USO RESIDENCIAL y no para fines comerciales, contractuales ni otros fines no residenciales. North Atlantic Imports, LLC renuncia a todas las demás representaciones y garantías de cualquier tipo, expresas o implícitas.

La garantía se aplica al comprador original y no es transferible. NO SE aplica a accesorios o piezas que NO SE suministran con el producto, a compras de modelos de exhibición ni a productos que se venden en liquidación o "tal cual". Sin embargo, es posible que tenga otros derechos legales específicos según las leyes de su estado o país de residencia específico.

Para activar su garantía, registre su producto en

North Atlantic Imports, LLC se reserva el derecho de cambiar o modificar esta garantía en cualquier momento.

GUÍA DE MONTAJE

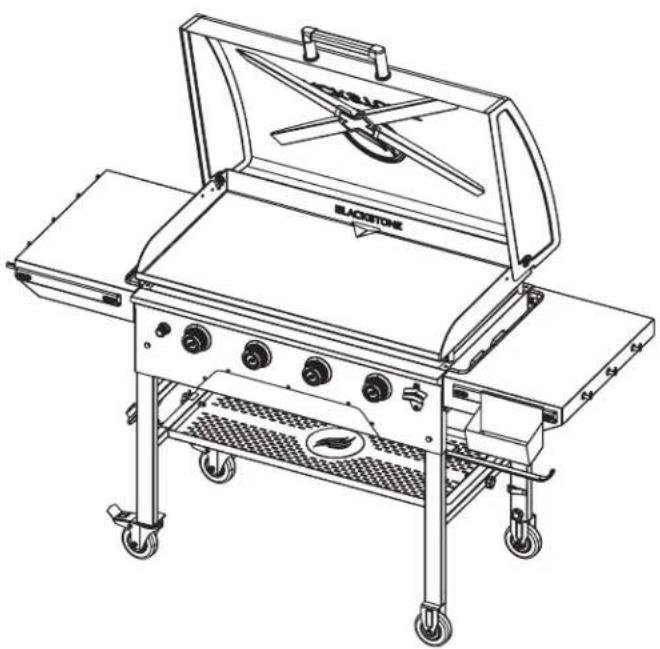

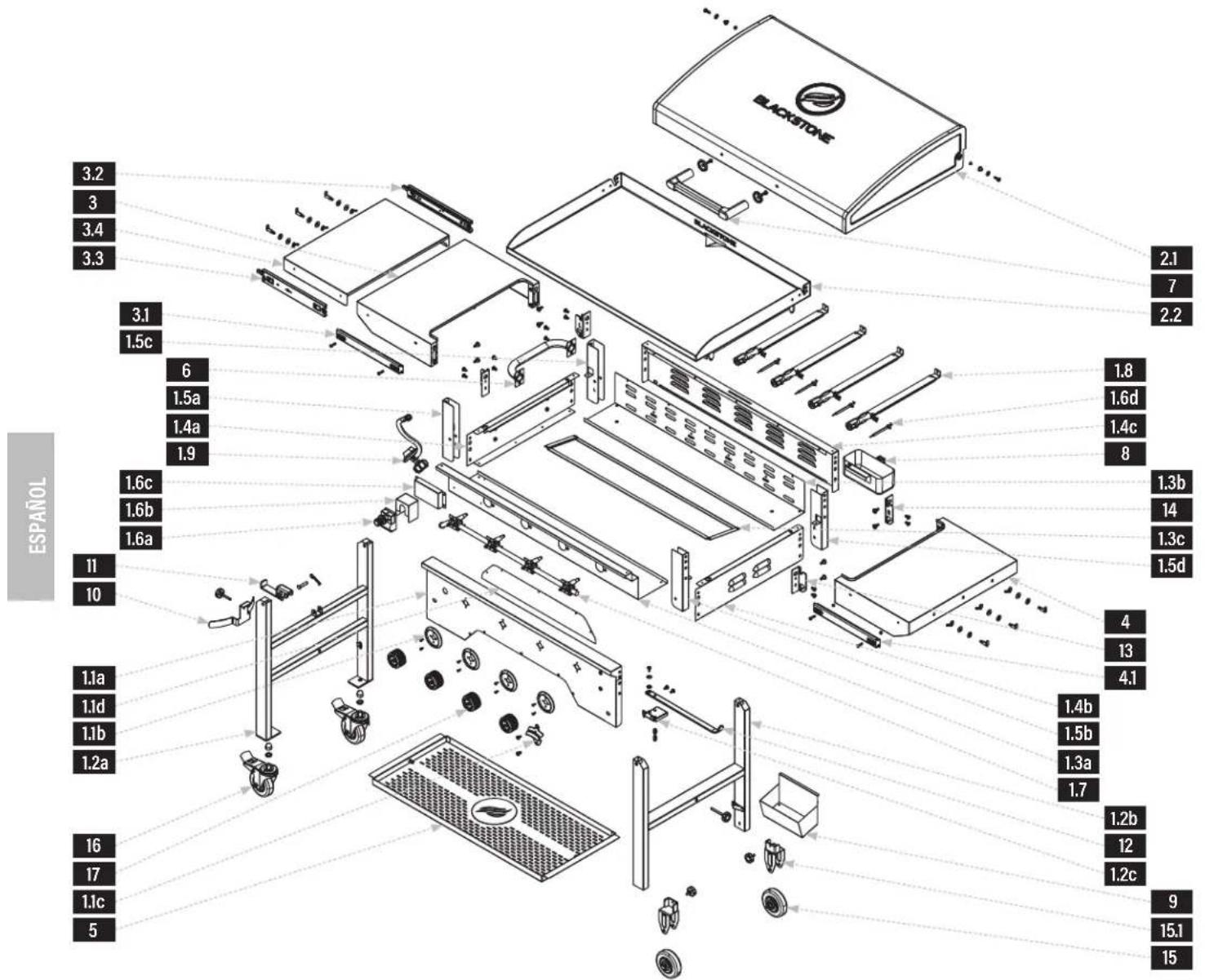

VISTA EN DESPIECE ORDENADO

ESPAÑOL 3.2 3 3.4 3.3 3.1 1.5c 6 1.5a 1.4a 1.9 1.6c 1.6b 1.6a 11 10 1.1a 1.1d 1.1b 1.2a 16 17 1.1c 5 BLACKSTONE 2.1 7 2.2 1.8 1.6d 1.4c 8 1.3b 14 1.3c 1.5d 4 13 4.1 1.4b 1.5b 1.3a 1.7 1.2b 12 1.2c 9 15.1 15

LISTA DE PARTES

	PIEZAS	CTD
1.1a	Panel de control	1
1.1b	Biseles de perilla de control	4
1.1c	Abrebotellas	1
1.1d	Panel de fondo	1
1.2a	Conjunto de pierna izquierda	1
1.2b	Conjunto de pierna derecha	1
1.2c	Soporte para toallas de papel	1
1.3a	Panel deflector frontal	1

	PIEZAS	CTD
1.3b	Panel deflector trasero	1
1.3c	Escudo térmico	1
1.4a	Panel izquierdo	1
1.4b	Panel derecho	1
1.4c	Panel trasero	1
1.5a	Panel en U delantero izquierdo	1
1.5b	Panel en U delantero derecho	1
1.5c	Panel en U trasero izquierdo	1

	PIEZAS	CTD
1.5d	Panel en U trasero derecho	1
1.6a	Encendedor	1
1.6b	Escudo térmico del encendedor	1
1.6c	Placa de montaje del encendedor	1
1.6d	Agujas de encendedor	4
1.7	Riel de gas y válvulas.	1
1.8	Quemadores tubulares	4
1.9	Regulador	1
2.1	Capucha	1

	PIEZAS	CTD
2.2	Plancha superior	1
3.1	Riel accesorio	1
3.2	Deslizamiento del carril izquierdo	1
3.3	Deslizamiento del carril derecho	1
3.4	Extensor de estante	1
4.1	Riel accesorio	1
7.1	Biseles de manija del capó	2
15.1	Soportes de rueda	2

1 Cuerpo (1 pieza)		2 Plancha superior y capota (1 pieza)		3 Estante lateral izquierdo (1 pieza)
4 Estante lateral derecho (1 pieza)		5 Estante estabilizador (1 pieza)		6 Asa lateral (1 pieza)
7 Asa del capó y biseles del asa (1 pieza)		8 Taza de grasa(1 pieza)	9 Cesta de estante(1 pieza)	10 Soporte GLP(1 pieza)	11 Gancho GLP(1 pieza)
12 Toallero de papel(1 pieza)	13 Soporte de estantelateral (L) (2 piezas)	14 Soporte de estantelateral (R) (2 piezas)	15 Ruedas fijas(2 piezas)	16 Ruedas giratorias(2 piezas)	17 Perillas de control(4 piezas)

18 Paquete de hardware (1 pieza)

a. Pernos M6x12 (13 piezas)
b. Pernos escalonados M6 (8 piezas)
c. Pasador de seguridad (1 pieza)
d. Pasador (1 pieza)
e. Tuercas de mariposa (6 piezas)
f. Ganchos para estantes (6 piezas)
g. Arandelas ranuradas (6 piezas)
h. Arandelas de acero (6 piezas)
i. Nueces de bellota (2 piezas)
j. Arandelas de seguridad (2 piezas)
k. Arandelas (2 piezas)
I. Tornillos de mariposa pequeños (2 piezas)
m. Tornillo de mariposa mediano (1 pieza)
n. Tornillo de mariposa grande (1 pieza)

Encuentre un área grande y limpia para ensamblar su electrodoméstico. Retire todo el material de embalaje antes de ensamblar.

ATENCIÓN

Bordes afilados. Use guantes durante el montaje.

Tamaño: 45 x 30 cm (18 x 12 pulgadas),

9 kg (20 libras)

El cilindro de GLP debe incluir un collar para

proteger la válvula del cilindro de GLP.

NO INCLUIDO:

Pila AA

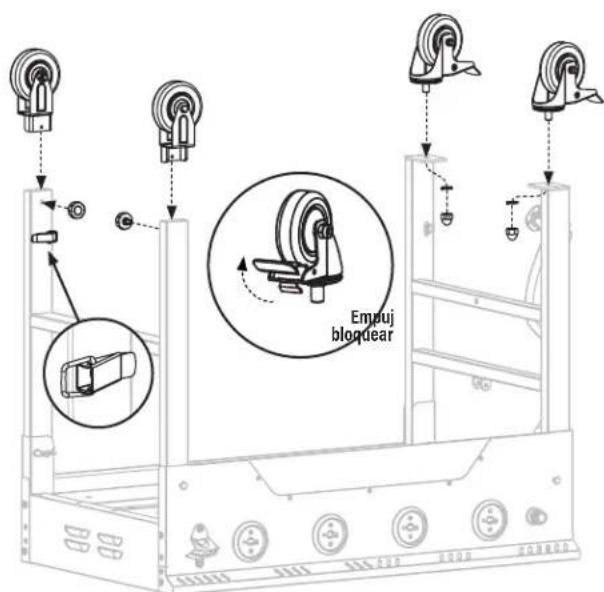

PASO 01 Con la ayuda de otra persona, saque el cuerpo de la plancha del embalaje y colóquelo boca abajo sobre una superficie lisa y plana.

Desenganche y despliegue las patas a su posición vertical, luego use dos (2) tornillos pequeños [I.] para fijar las dos (2) ruedas fijas al conjunto de la pata derecha.

Utilice dos (2) arandelas de seguridad [j.] y dos (2) tuercas ciegas [i.] para fijar las ruedas giratorias al conjunto de la pata izquierda. (Asegúrese de que las ruedas giratorias estén bloqueadas).

Empuj bloqdear

ATENCIÓN

Piezas pesadas. Dos personas deben armar este aparato.

HERRAMIENTAS NECESARIAS:

Destornillador de cabeza Phillips n.° 3 y llave ajustable

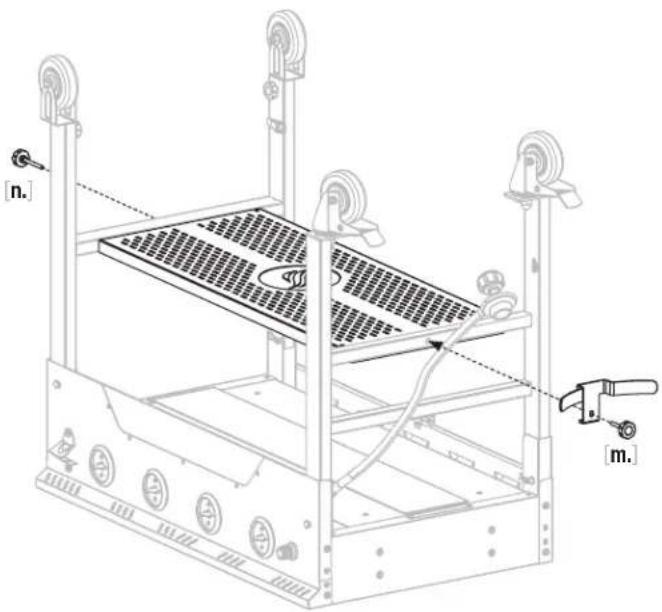

PASO 02 Utilice un (1) tornillo de mariposa grande [n.] para fijar el estante estabilizador al conjunto de la pata derecha.

Utilice un (1) tornillo de mariposa mediano [m.] para fijar el soporte de GLP y el estante estabilizador al conjunto de la pata izquierda.

Nota: Este estante es parte integral de la estabilidad del electrodoméstico mientras está en uso.

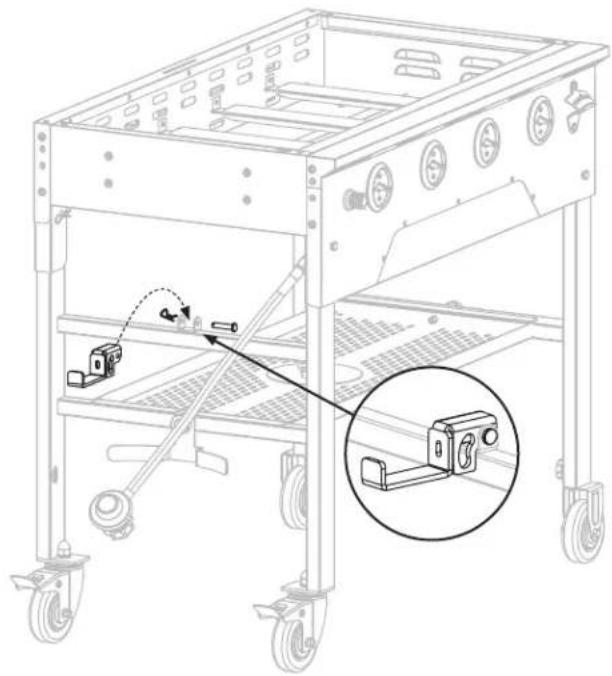

PASO 03 Con la ayuda de otra persona, coloque la plancha sobre sus pies. Utilice un (1) pasador de seguridad [c.] y un (1) pasador de chaveta [d.] para fijar el gancho de GLP a la barra superior del conjunto de la pata izquierda.

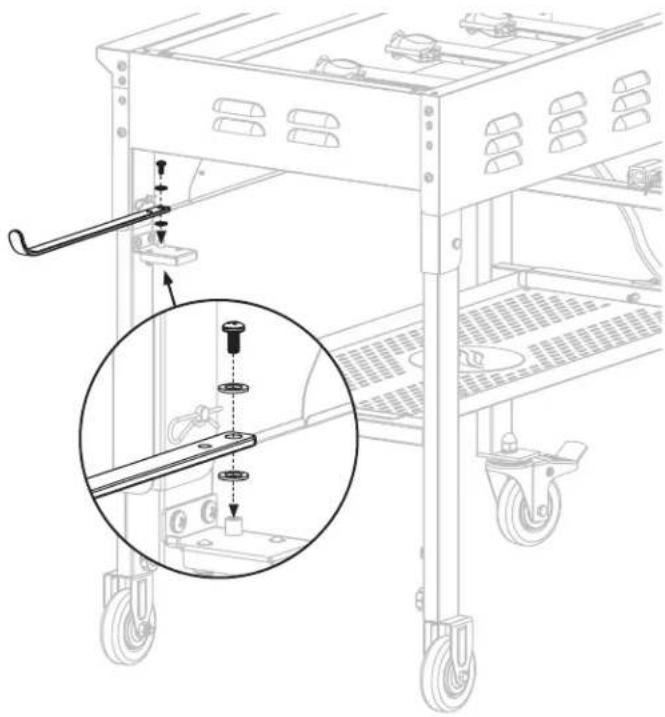

PASO 04 Utilice un (1) perno M6x12 [a.] y dos (2) arandelas [k.] para fijar el soporte para toallas de papel a la pata delantera derecha.

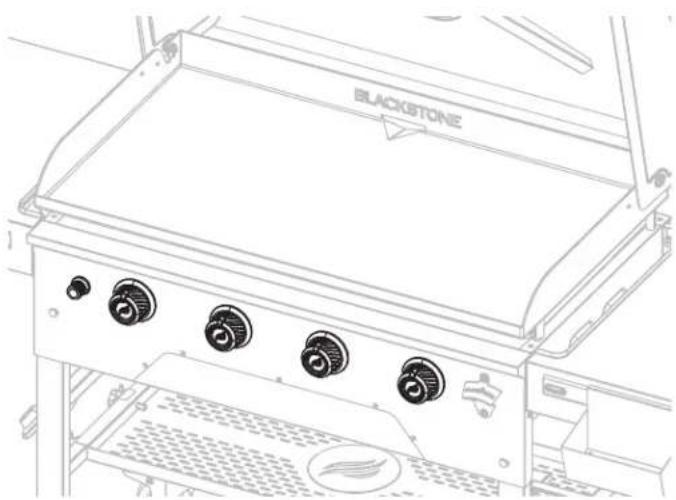

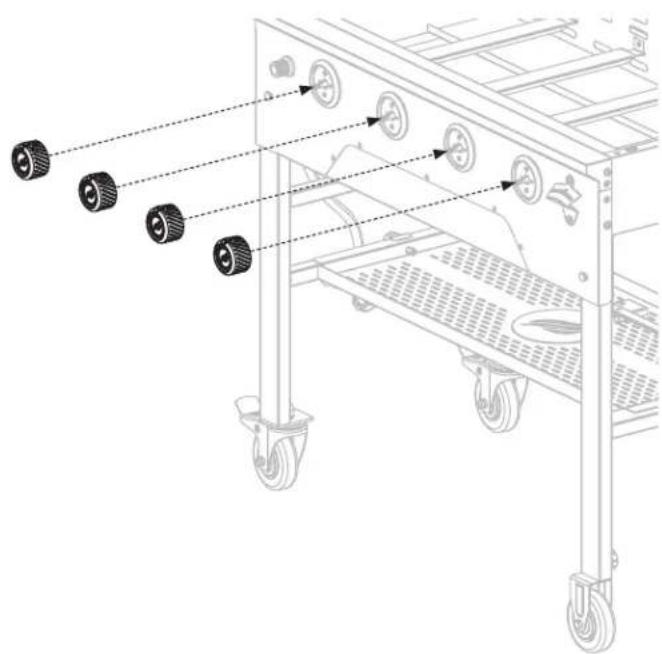

PASO 05 Instale las cuatro (4) perillas de control empujándolas hacia su lugar en la posición APAGADO.

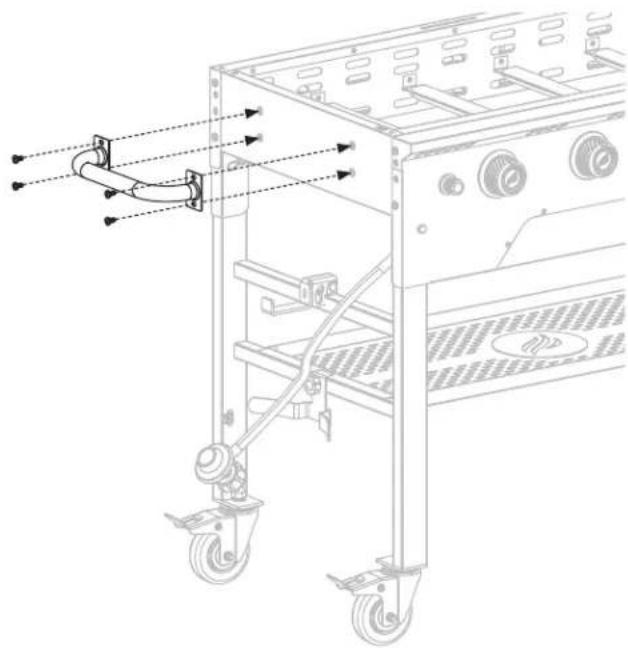

PASO 06 Utilice cuatro (4) pernos M6x12 [a.] para fijar la manija lateral al lado izquierdo del cuerpo de la plancha.

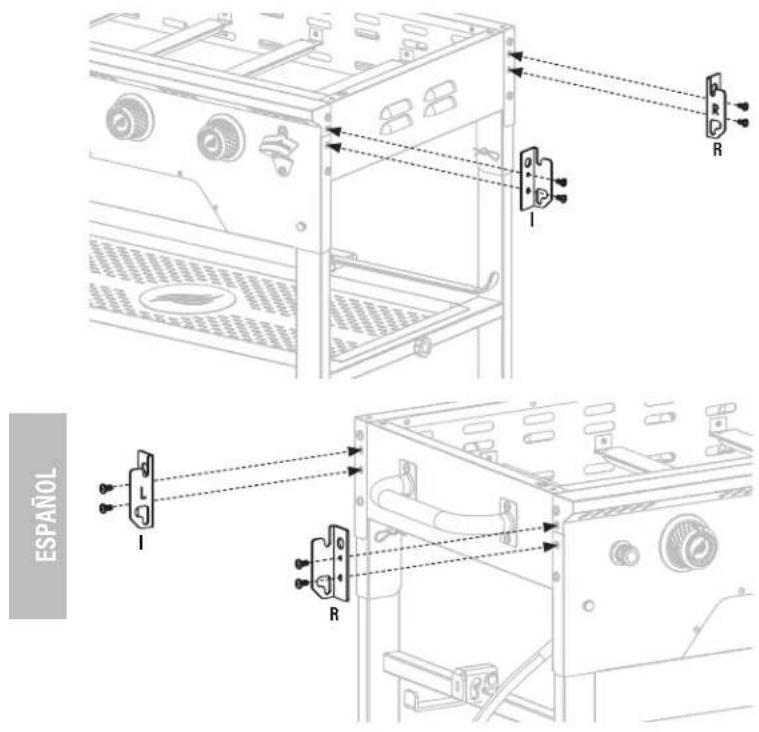

PASO 07 Utilice cuatro (4) pernos M6x12 [a.] para fijar un (1) soporte de estante lateral (I) y un (1) soporte de estante lateral (R) al lado derecho del cuerpo de la plancha.
Repita con el lado izquierdo del cuerpo de la plancha.

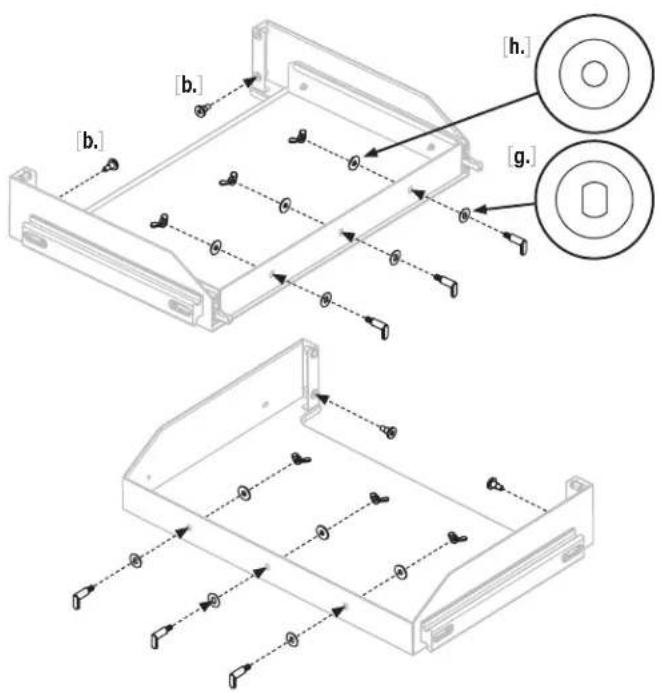

PASO 08 Enrosque dos (2) pernos escalonados M6 [b.] en los orificios superiores del estante lateral izquierdo.
Utilice tres (3) tuercas de mariposa [e.], tres (3) arandelas de acero [h.] y tres (3) arandelas ranuradas [g.] para fijar tres (3) ganchos para estantes laterales [f.] a la izquierda. estante lateral.
Repita con el estante del lado derecho.

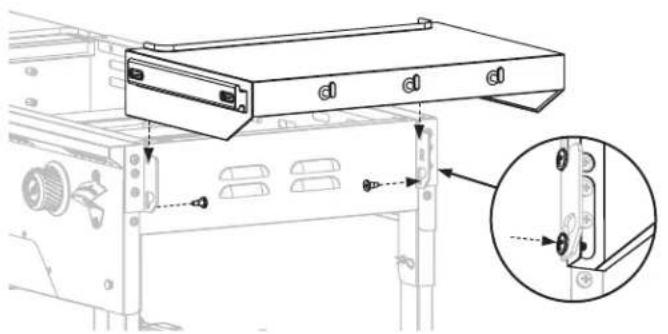

PASO 09 Enganche los pernos del escalón superior del estante lateral derecho en los soportes del estante lateral. Utilice dos (2) pernos escalonados M6 [b.] para fijar el estante lateral a los soportes del estante lateral.
Repita con el estante del lado izquierdo.

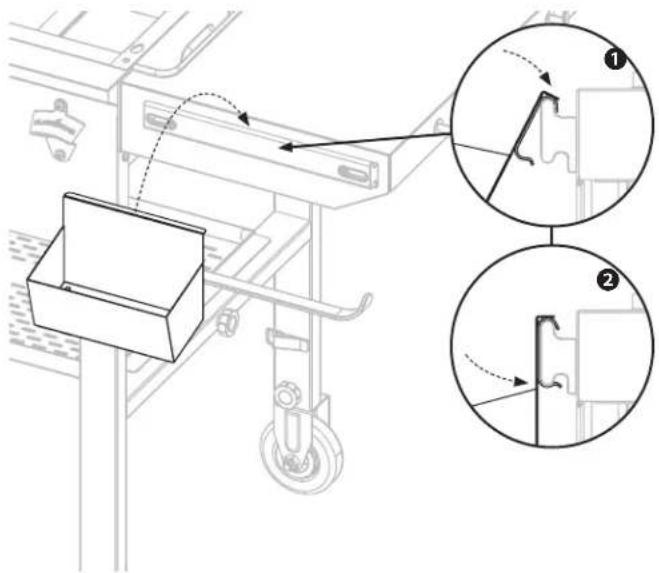

PASO 10 Iuelgue la cesta para estantes en el riel para accesorios.
2npuje la canasta hacia adentro para asegurarla.

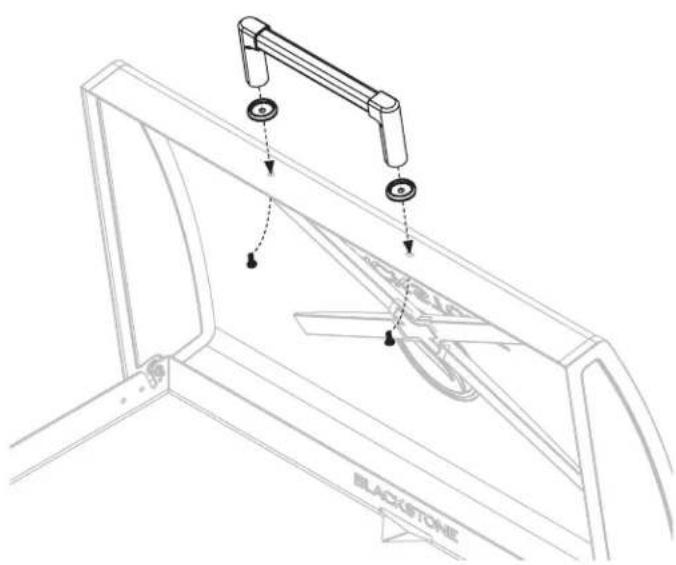

PASO 11 Utilice los dos (2) tornillos M6x16 preinstalados para instalar la manija de la campana y los biseles de la manija en la campana de la plancha.

PASO 12 Cuelgue el recipiente para grasa en la ranura en la parte posterior del cuerpo de la plancha.
Con la ayuda de otra persona, coloque la parte superior de la plancha y la campana en el cuerpo principal alineando los 4 pasadores con los orificios del cuerpo.

① Coloque los dos pasadores delanteros en los orificios de bloqueo delanteros y empuje la parte superior de la parrilla hacia atrás.
② Luego, coloque los dos pasadores traseros en los orificios traseros.

Empuje hacia abajo las pestañas del estante para desbloquear el extensor del estante.

Deslice el extensor hasta que encaje.

Empuje hacia abajo las pestañas del estante para desbloquearlas y deslizarlas nueva- mente hacia adentro.

PASO 13 Continúe con el USANDO SU BLACKSTONE.

Aparato caliente. La cubierta/tapa/capota DEBE estar abierta cuando el aparato esté en uso.

AVISO

- El peso máximo en el estante lateral es de 10 libras (4,5 kg). - El estante lateral puede calentarse mientras el aparato está en uso.

AVISO

No coloque artículos en el estante estabilizador durante el uso.

Antes de la conexión y el uso, asegúrese de que no haya residuos atrapados ni daños en la cabeza del cilindro de gas, el regulador, la manguera, el quemador y los puertos del quemador.

Las arañas y los insectos pueden anidar dentro y obstruir el quemador/tubo venturi en el orificio.

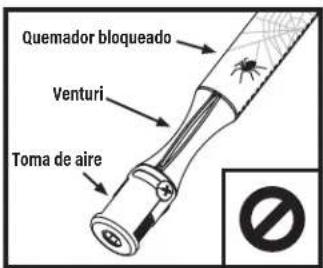

Quemador bloqueado Venturi Toma de aire

ADVERTENCIA

Un quemador obstruido puede provocar un incendio debajo del aparato.

El quemador debe retirarse y limpiarse cada vez que se encuentren obstrucciones.

Apertura del quemador Injector de combustible

Asegúrese de que el orificio de la boquilla de combustible del riel de gas esté correctamente enganchado dentro de la abertura del quemador.

LA TEMPERATURA AMBIENTE MÍNIMA DE FUNCIONAMIENTO ES DE 0 °F (-18 °C).

! PELIGRO

Los artículos inflamables pueden arder si se colocan cerca del aparato.

Mantenga el área del electrodoméstico despejada y libre de materiales combustibles, envases de aerosol, gasolina y otros vapores y líquidos inflamables.

ATENCIÓN

Si el aparato está equipado con un soporte para toallas de papel, el brazo debe estar en la posición abierta mientras el aparato está en uso.

SI GOTEA GRASA U OTRO MATERIAL CALIENTE SOBRE LA VÁLVULA, LA MANGUERA O EL REGULADOR:

PASO 01 Cierre el suministro de gas inmediatamente.

PASO 02 Determine la causa y corrijala.

PASO 03 Limpie e inspeccione la válvula, la manguera y el regulador.

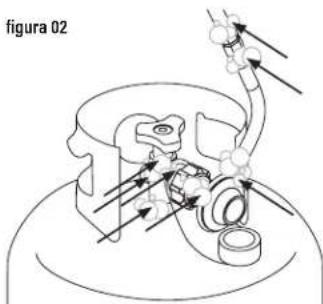

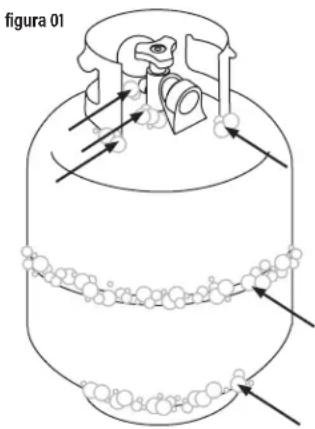

PASO 04 Realice una prueba de fugas. (Consulte las instrucciones de prueba de fugas)

CONFIGURACIÓN DE SU ESPACIO AL AIRE LIBRE ESTE APARATO SOLO DEBE USARSE AL AIRE LIBRE.

• NO USE este aparato dentro de edificios, garajes o cualquier otra área cerrada.
• NO INSTALE este aparato dentro o sobre un barco.
• NO INSTALE este aparato dentro o sobre un vehículo recreativo.

ÁREAS AL AIRE LIBRE PROTEGIDAS:

Todas las aberturas deben estar permanentemente abiertas; Las puertas corre-dizas, las puertas de garaje, las ventanas o las aberturas con mosquitero NO SE consideran aberturas permanentes.

Se considera que un electrodoméstico está al aire libre si se instala con una protección que no exceda de:

a. Con paredes en tres lados, pero sin cubierta superior.

b. Dentro de un recinto parcial que incluye una cubierta superior y no más de dos paredes laterales. Las paredes laterales pueden ser paralelas, como en un corredor, o en ángulo recto entre sí.

Ambos extremos abiertos

c. Dentro de un recinto parcial que incluye una cubierta superior y tres paredes laterales, siempre que el 30% o más de la periferia horizontal del recinto esté permanentemente abierta.

30%

30%

MANTENGA LAS DISTANCIAS ADECUADAS DEL MATERIAL COMBUSTIBLE:

• NO USE este electrodoméstico sobre o debajo de ningún apartamento o balcón o terraza de condominio.
• No obstruya el flujo de aire de combustión y ventilación.
• NO OPERE este aparato a menos de 36 pulgadas (1 m) desde los lados y la parte trasera del aparato hasta una construcción combustible.

- NO UTILICE este aparato bajo construcciones combustibles elevadas.

REQUISITOS DEL CILINDRO DE GLP PARA CILINDROS DE 20 LB (9 KG)

• El cilindro de suministro de GLP que se utilizará debe estar construido y marcado de acuerdo con las especificaciones para cilíndros de gas LP, Departamento de Transporte de EE. UU. (DOT) o el Estándar para Cilindros, Esferas y Tubos para el Transporte de Mercancías Peligrosas, CAN/CSA-B339.
• solo se deben usar cilindros de GLP marcados como "propano".
• El sistema de suministro de cilindros de GLP debe estar preparado para la extracción de vapor.

Mantenga siempre los cilindros de GLP nuevos en posición vertical durante su uso, transporte o almacenamiento.

- Mantenga siempre las aberturas de ventilación de la caja del cilindro libres y sin residuos.

LA VÁLVULA DEL CILINDRO DE GLP DEBE TENER:

• Salida de válvula tipo 1 (rosca en el exterior).
• Valvula de seguridad.
• Dispositivo de protección contra sobrellenado (OPD) listado en UL. Esta característica de seguridad del OPD se identifica mediante un volante triangular exclusivo.
• Tapa de seguridad (tapa antipolvo).

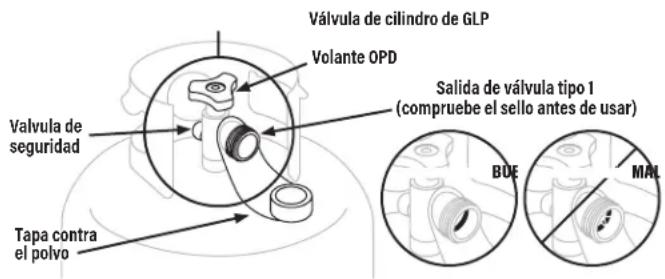

Válvula de cilindro de GLP Volante OPD Salida de válvula tipo 1 (compruebe el sello antes de usar) Valvula de seguridad Tapa contra el polvo BOE MAL

El sello en la salida de la válvula tipo 1 podría, con el tiempo, mostrar un daño o deterioro marcado y visible que podría causar una fuga incluso con la conexión apretada.

• Se debe realizar una inspección visual del sello cada vez que se reemplace o rellene un cilindro de GLP.
• Cualquier cilindro de GLP que muestre signos de daño o deterioro como los ilustrados, incluidas grietas visibles y picaduras, debe devolverse sin usar al vendedor.

ALMACENAMIENTO DE CILINDROS DE GLP

ADVERTENCIA

No guarde un cilindro de GLP de repuesto debajo, cerca o dentro de este aparato. No llene un cilindro de GLP más allá del 80% de su capacidad. Si NO SE sigue exactamente la información anterior, se puede producir un incendio que cause la muerte o lesiones graves.

• El cilindro de GLP debe estar APAGADO cuando el aparato no esté en uso.
• Los cilindros de GLP deben almacenarse al aire libre y fuera del alcance de los niños.
• No almacene un cilindro de GLP dentro de un edificio, garaje o cualquier otra área cerrada.

RELLENO E INTERCAMBIO

• Use solo aquellas empresas de intercambio acreditadas que inspeccionan, llenan con precisión, prueban y certifican sus cilindros. El distribuidor de GLP debe purgar el cilindro nuevo antes de llenarlo.
• El volumen de propano en el tanque variará según la temperatura.

ADVERTENCIA

Un regulador helado indica sobrellenado de gas. Cierre inmediatamente la válvula del cilindro de GLP y llame al distribuidor local de GLP para obtener ayuda.

• No liberar gas licuado de petróleo (GLP) a la atmósfera.
• Para eliminar el gas del cilindro de GLP, comuníquese con un distribuidor de GLP certificado o con el departamento de bomberos local para obtener ayuda.
• Cambie el tanque solo por un tanque equipado con características de seguridad OPD.

Su distribuidor puede ayudarlo a encontrar un cilindro de GLP de repuesto para su electrodoméstico.

INSTRUCCIONES DE PRUEBA DE FUGAS

• Haga una prueba de fugas en los cilindros de GLP nuevos y cambiados ANTES de conectarlos a la plancha.
• No fume durante la prueba de fugas.
• NO UTILICE una llama abierta para comprobar si hay fugas de gas.
• El electrodoméstico debe someterse a prueba de fugas al aire libre en un área bien ventilada, lejos de fuentes de ignición, como aparatos eléctricos o de gas.
• Durante la prueba de fugas, mantenga el aparato alejado de llamas abiertas o chispas.

PRUEBA DE FUGAS: CILINDRO DE GLP

PASO 01 Use una brocha limpia para aplicar una solución de agua y jabón suave 1% en las áreas de unión del cilindro de GLP.
(Indicado por flechas en la figura 01.)
- Las fugas se indican mediante burbujas en crecimiento.

ADVERTENCIA

Si aparecen burbujas en crecimiento durante la prueba de fugas, no use ni mueva el cilindro de GLP. Comuníquese de inmediato con un proveedor de GLP o con el departamento de bomberos.

figura 01

ACCESORIOS Y MANGUERAS

• Se recomienda revisar y apretar anualmente los accesorios metálicos.
• Mantenga la manguera de suministro de combustible alejada de cualquier superficie caliente.
• Antes de cada uso, verifique si las mangueras están cortadas o desgastadas.
• Reemplace la manguera dañada antes de usar el aparato.
  (Use solo piezas de repuesto aprobadas por Blackstone para la válvula, la manguera o el regulador. El incumplimiento anulará la garantía).

SEGURIDAD DEL REGULADOR

• Use este aparato, tal como lo compró, solo con el conjunto de gas y válvula/regulador suministrado. NO USE accesorios de conexión rápida u otros complementos.
• NO cruce (fuerce en un ángulo inadecuado) la conexión entre el cilindro de GLP y el regulador.
• Si no puede conectar el regulador, no utilice el regulador.
  El regulador debe ser reemplazado por un modelo aprobado por Blackstone por un distribuidor autorizado con licencia profesional.

CONECTAR EL CILINDRO DE GLP UTILICE ÚNICAMENTE UN CILINDRO DE 20 LB (9 KG)

PASO 01 Gire las perillas de control a APAGADO.

① Asegúrese de que el cilindro de GLP esté APAGADO girando el volante del OPD en el sentido de las agujas del reloj hasta que se detenga por completo.
② Retire la tapa de seguridad de la salida de la válvula Tipo 1.

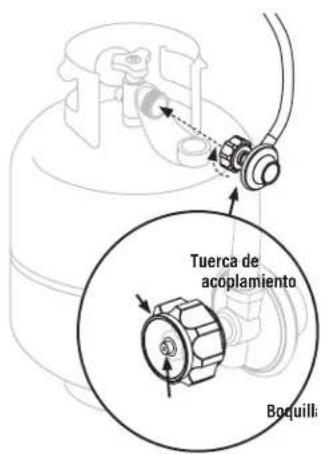

PASO 02 Sostenga el regulador en línea recta con la salida de la válvula Tipo 1 para no cruzar la rosca de la conexión. Centre e inserte la boquilla del regulador en la salida de la válvula Tipo 1. Apriete a mano la tuerca de acoplamiento en el sentido de las agujas del reloj. (NO USE herramientas para conectar) SiNO SE puede completar la conexión, desconecte el regulador y repita este paso

Tuerca de acoplamiento Boquilli

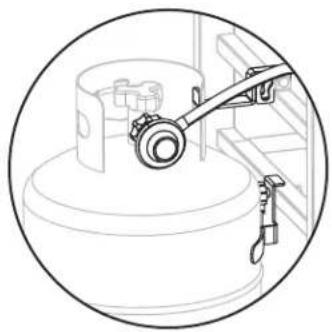

PASO 03 Fije la bombona de GLP al aparato colgándola del gancho de GLP de forma que encaje contra el soporte de GLP.

La válvula de alivio de seguridad debe mirar hacia el lado opuesto al usuario mientras el aparato está en uso.

PRUEBA DE FUGAS: VÁLVULAS, MANGUERA Y REGULADOR

PASO 01 Gire las perillas de control a APAGADO.

PASO 02 Conecte el regulador al cilindro de GLP.

PASO 03 Abra completamente el tanque de GLP girando la rueda manual del OPD en el sentido contrario a las agujas del reloj.

• Si escucha un sonido acelerado, cierre el gas inmediatamente. Hay una fuga importante en la conexión.
• Cierre inmediatamente el cilindro de GLP girando el volante del OPD en el sentido de las agujas del reloj y vuelva a apretar las conexiones. Si NO SE pueden detener las fugas, NO INTENTE REPARAR.

PASO 04 Use una brocha limpia para aplicar una solución de agua y jabón suave ^10% en las áreas de unión de las válvulas y el regulador. (Indicado por flechas en la figura 02.)

• Las fugas se indican mediante burbujas en crecimiento.
• Cierre inmediatamente el cilindro de GLP girando el volante del OPD en el sentido de las agujas del reloj y vuelva a apretar las conexiones.

figura 02

ADVERTENCIA

Si NO SE pueden detener las fugas, NO INTENTE repararlas. El regulador debe ser reemplazado por un modelo aprobado por Blackstone por un distribuidor autorizado con licencia profesional.

DESCONECTAR EL CILINDRO DE GLP

PASO 01 Asegúrese de que las perillas de control estén en la posición APAGADO.

① Asegúrese de que el cilindro de GLP esté APAGADO girando el volante del OPD en el sentido de las agujas del reloj hasta que se detenga por completo.
② Gire la tuerca de acoplamiento en sentido contrario a las agujas del reloj con la mano para quitar el regulador. (NO USE herramientas para desconectar.)

PASO 02 Coloque la tapa contra el polvo en la salida de la válvula del cilindro de GLP cuando el cilindro no esté en uso.

Instale únicamente el tipo de tapa de seguridad en la salida de la válvula del cilindro que se proporciona con la válvula del cilindro. Otros tipos de tapas o tapones pueden provocar fugas de propano.

INSTRUCCIONES DE ENCENDIDO

1. VÁLVULAS DE RETENCIÓN

Asegúrese de que el gas esté cerrado en la válvula de cierre del suministro antes de revisar las válvulas del aparato.

PASO 01 Gire todas las perillas a la posición ① de apagado.

PASO 02 Empuje la perilla y suelte. La perilla debe retroceder. Si las perillas no retroceden, reemplace el ensamblaje de la válvula antes de usar el aparato.

PASO 03 Gire la perilla a BAJO y luego vuelva a APAGADO. La perilla debe girar suavemente.

PASO 01 Encienda los quemadores y gire las perillas de ALTO a BAJO.

PASO 02 Mire debajo de la superficie de cocción para ver los quemadores. Cuando la perilla está en ALTO, las llamas deben ser más grandes que cuando la perilla está en BAJA.

PATRÓN DE LLAMA SALUDABLE AMARILLO O IRREGULAR

① Parpadeos de color amarillo.

② Color azul oscuro. ③ Azul vibrante.

Si hay una caída repentina o un problema de llama baja, consulte el capítulo Solución de problemas.

2. ENCENDIDO ALIMENTADO POR BATERÍA

PASO 01 Inserte una (1) batería AA (no incluida) debajo del botón de encendido. Atornille el botón en su lugar sobre el terminal positivo.

PASO 02 Abra el gas girando el volante del cilindro de gas en sentido antihorario de 1 a 3 vueltas.

Limpie los contactos de la batería y del aparato antes de instalar la batería.

1 a 3 vueltas

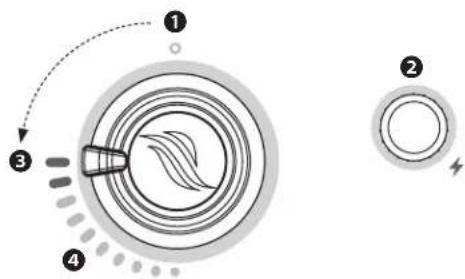

PASO 03

② Mantenga presionado el botón de encendido.
③ Empuje y gire la perilla de control en sentido antihorario a ALTO. (Suelte el botón de encendido cuando se encienda el quemador).
④ Ajuste la temperatura al nivel deseado.

Si el quemador NO SE enciende con la válvula de suministro de gas abierta, el gas seguirá saliendo del quemador y podría encenderse accidental o inadvertamente con riesgo de lesiones.

Si el encendido no ocurre en 5 segundos:

1. Apague la perilla de control del quemador.
2. Espera 5 minutos.
3. Repita el procedimiento de iluminación.

Si el quemador NO SE enciende, consulte el capítulo Solución de problemas.

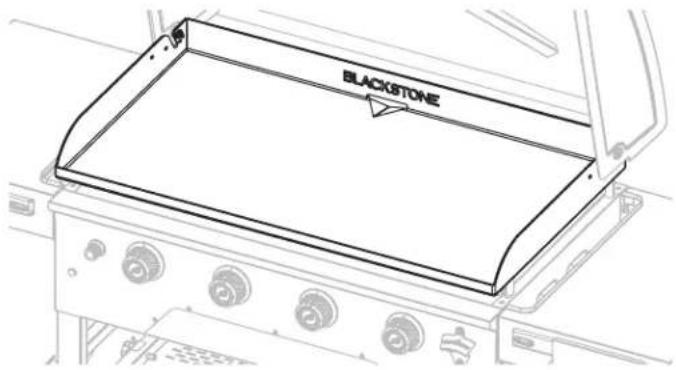

INSTRUCCIONES PARA SAZONAR LA PLANCHA

LAVADO DE LA PARTE SUPERIOR DE LA PLANCHA ANTES DEL PRIMER USO

AVISO

El jabón arruinará una plancha experimentada. Esta es la única vez que debe usar jabón en la superficie de cocción de la plancha.

PASO 01 Lave la superficie de cocción de la plancha con agua caliente y jabón.

PASO 02 Enjuague y seque completamente.

CONDIMENTAR TU PLANCHA

VIDEOTUTORIAL

Cómo sazonar una nueva plancha Blackstone youtube.com/watch?v=VspmDVnj2pl&t=3s

PASO 01 Limpie cualquier residuo de la parte superior de la plancha.

PASO 02 Configura tu plancha a fuego alto hasta que la parte superior de la plancha cambie de color. (\~10 minutos)

PASO 03 Use pinzas para sostener una toalla de papel o un paño de algodón y extienda 2-3 cucharadas de su aceite de condimento en toda la parte superior de la plancha. Cuando sazone la parte superior de su plancha, recuerde usar una capa delgada y uniforme de aceite: cuanto más delgada sea la capa de aceite, más fácil será quemarla.

PASO 04 La parte superior de la plancha está lista para otra capa de aceite cuando deja de humear. Repita el PASO 03 3-4 veces, o hasta que la superficie de la plancha esté negra.

No guarde ningún artículo a menos de 8 cm (3 pulgadas) de la parte superior de la plancha mientras esté en uso.

¿QUÉ ACEITE ES MEJOR USAR?

• Blackstone Seasoning and Cast Iron Conditioner.
• Cualquier aceite de cocina de origen vegetal.
• Grasa animal fundida sin aditivos.

BLACKSTONE GRIDDLE SEASONING & CAST IRON CONDITIONER

ATENCION

Deseche adecuadamente los trapos/toallas utilizados para esparcir el aceite sobre la plancha para evitar incendios que puedan ocurrir debido a la combustión espontánea.

En las condiciones adecuadas, el aceite residual en trapos o toallas puede oxidarse mucho después de haber sido retirado de una fuente de calor. El proceso de oxidación en sí produce calor que, si NO SE disipa, puede acumularse y causar que los trapos/toallas y el material circundante se enciendan.

SOLUCIÓN DE PROBLEMAS DE CONDIMENTOS HAY UN RESIDUO MARRÓN EN LA SUPERFICIE DE LA PLANCHA:

POSIBLES CAUSAS SOLUCIÓN

• Se usó demasiado aceite.
• Apagaste la calefacción demasiado pronto.

PASO 01 Encienda su plancha a temperatura alta y déjela calentar durante 10-15 minutos.

PASO 02 Raspe la mayor cantidad de aceite espesado y parcialmente cocido que pueda.

PASO 03 Vuelva a sazonar con una capa muy fina de aceite.

LOS BORDES DE LA SUPERFICIE DE LA PLANCHA NO SON NEGROS:

Después de usar su plancha para cocinar varias veces, el condimento se nivelará y mejorará.

PREVENCIÓN DEL ÓXIDO

Use su plancha con frecuencia. Cada vez que cocina, está agregando condimentos, lo que hace que la oxidación sea menos probable.

AVISO

Si vive en un clima húmedo o costero, su plancha puede requerir curaciones más frecuentes entre usos.

Si aparece óxido en la superficie de la plancha, frótelo con lana de acero, papel de lija de grano bajo o Blackstone Pumice Stone y vuelva a secar la superficie.

VIDEOTUTORIAL

Recuperación de la tapa de su plancha Blackstone

youtube.com/watch?v=thPE2IgnSil

Este aparato estará caliente durante y después de su uso. Utilice utensilios de mango largo y guantes de cocina/guantes protectores cuando manipule piezas potencialmente calientes, incluidas las manijas cercanas al cuerpo del aparato, para protegerse contra quemaduras y salpicaduras.

VÍDEO RECETAS

Encuentre recetas y consejos de cocina en:

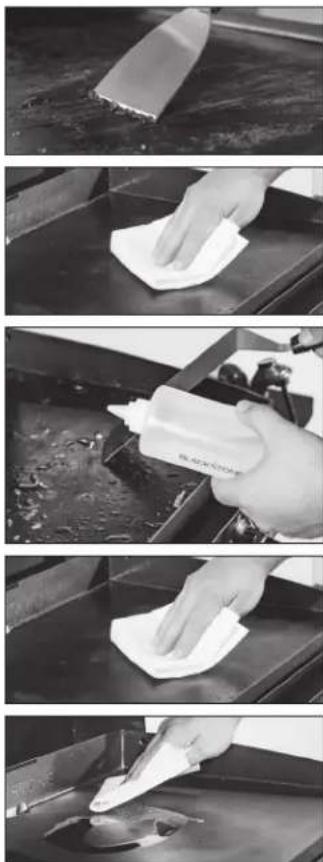

Limpie la parte superior de la plancha después de cada uso, mientras aún esté caliente.

- NO USE jabón en la parte superior de la plancha. Esto destruirá el condimento de la plancha.

VIDEOTUTORIAL

HCómo limpiar su plancha Blackstone

youtube.com/watch?v=-ledu9z6NPY

PASO 01 Empuje los restos de comida sueltos en el recipiente para la grasa con una espátula o un raspador de metal recto.

PASO 02 Limpie la parte superior de la plancha con una toalla de papel.

PASO 03 Aplique unas cuantas cucharadas de agua a la superficie de la plancha, luego raspe el agua y los residuos en el recipiente para la grasa. (Para los residuos de comida pegados, use un poco de sal gruesa).

PASO 04 Limpie nuevamente con una toalla de papel y seque completamente.

PASO 05 Aplique una fina capa de aceite de cocina para mantener la sazón y proteger la parte superior de la plancha.

VACÍA TU VASO DE GRASA

El recipiente para la grasa debe retirarse y vaciarse después de cada uso.

ATENCIÓN

La taza de grasa estará caliente durante y después del uso. NO RETIRE la taza de grasa hasta que la plancha se haya enfriado por completo.

La acumulación de grasa puede provocar un incendio. Limpie cualquier parte del aparato que se caliente y experimente acumulación de grasa después de cada uso.

ATENCIÓN

Toda la limpieza y el mantenimiento deben llevarse a cabo cuando el aparato esté frío y todo esté APAGADO.

• NO USE una almohadilla abrasiva en áreas con gráficos.
• Si se usa un cepillo de cerdas para limpiar cualquiera de las superficies de cocción, asegúrese de que no queden cerdas sueltas en las superficies de cocción antes de cocinar.

CUERPO DEL APARATO:

Lave con agua jabonosa tibia y seque inmediatamente con un paño no abrasivo. (No permita que los agentes de limpieza descansen sobre ninguna superficie porosa durante un período de tiempo prolongado).

AVISO

NO UTILICE Citrisol, limpiadores abrasivos o un limpiador concentrado en el aparato. Esto puede resultar en daños y fallas en las piezas.

ALMACENAMIENTO DE ELECTRODOMÉSTICOS

ADVERTENCIA

No mueva el aparato cuando esté en uso. Deje que el aparato se enfríe a 115°F (45°C) antes de moverlo o almacenarlo.

El almacenamiento de un electrodoméstico en el interior solo está permitido si el suministro de gas está desconectado y retirado del electrodoméstico.

GUÍA DE AJUSTE DE LA CUBIERTA

Siempre cubra su electrodoméstico cuando lo guarde al aire libre.

Para encontrar una cubierta que se ajuste a su electrodoméstico, visite BlackstoneProducts.com/support.

LIMPIEZA DEL CONJUNTO DEL QUEMADOR

Para reducir la posibilidad de "retroceso de llama", se debe seguir el procedimiento a continuación al menos una vez al mes cuando las arañas están más activas o cuando su electrodoméstico NO SE ha utilizado durante un período de tiempo.

VIDEOTUTORIAL

Cómo limpiar el tubo de su quemador

youtube.com/watch?v=xKQTCrFCzf8

PASO 01 Asegúrese de que el gas esté CERRADO en las perillas de control y el suministro de gas. Retire la parte superior de la plancha.

PASO 02 Separe y retire con cuidado el quemador.

PASO 03 Limpiar el interior del quemador:

a. Pase un cepillo para botellas (no un cepillo de alambre) o un alambre rígido doblado en un pequeño gancho a través de cada tubo del quemador varias veces.

b. Use aire comprimido para soplar a través del tubo del quemador y sacar los puertos del quemador (Use protección para los ojos).

PASO 04 Cepille toda la superficie exterior del quemador para eliminar la suciedad.

PASO 05 Limpie los puertos bloqueados con un alambre rígido, como un sujetapapeles abierto.

PASO 06 Vuelva a colocar con cuidado los quemadores y vuelva a colocarlos, prestando atención a la ubicación de la aguja de encendido.

La boquilla de combustible del riel de gas debe volver a conectarse dentro de la abertura del quemador.

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS DE ENCENDIDO EL QUEMADOR NO SE ENCIENDE:

Si NO SE enciende en 5 segundos:

PASO 01 Apague la perilla de control del quemador.

PASO 02 Espera 5 minutos.

PASO 03 Repita el procedimiento de encendido.

Si esto no funciona, para determinar la causa, intente encender su aparato con una cerilla.

INSTRUCCIONES PARA ENCENDER FÓSFOROS

Antes de comenzar, compruebe si hay fugas de gas. Abra el capó (si corresponde).

PASO 01 Gire la perilla de control a la posición APAGADO.

PASO 02 Encienda un fósforo (o un encendedor largo) de no menos de 11 pulgadas de largo.

PASO 03 Coloque la llama en el lado derecho o izquierdo del quemador.

PASO 04 Presione y gire la perilla de control para que empiece a fluir el gas. Asegúrese de que el quemador se encienda y permanezca encendido.

SI PUEDE ENCENDER SU ELECTRODOMÉSTICO CON UN FÓSFORO:

POSIBLES CAUSAS SOLUCIÓN

Cable de encendido desalineado. Asegúrese de que la aguja del encendedor esté colocada a 3-7 mm (1/8-1/4 pulgada) del quemador y alineada con los orificios del quemador.

3-7mm (½-¼ pulgada)

Daños en el sistema de encendido. Póngase en contacto con el servicio de atención al cliente para obtener piezas de repuesto.

Batería agotada o mal instalada.

Reemplácela con una batería nueva.

• Asegúrese de que la batería esté instalada correctamente con respecto a la polaridad (+ y -).
• Retire las baterías del equipo que NO SE vaya a utilizar durante un período prolongado.
• Retire las baterías usadas rápidamente.

SI NO PUEDE ENCENDER SU APARATO CON UN FÓSFORO:

POSIBLES CAUSAS SOLUCIÓN

Los tubos de los quemadores no reciben combustible.

Limpie el conjunto del quemador para eliminar la obstrucción.

SOLUCIÓN DE PROBLEMAS DE FLUJO DE GAS EL APARATO NO ALCANZA UNA TEMPERATURA ALTA O CALIENTA DE MANERA DESIGUAL:

• Las llamas del quemador son amarillas o irregulares.
• Las llamas del quemador comienzan con fuerza, luego bajan inmediatamente a nivel bajo incluso cuando el quemador está en la posición alta.
• La altura de la llama desciende cuando se enciende un segundo quemador.
• Las llamas NO SE extienden por toda la longitud del quemador, o solo corren por un lado del quemador.
• Las llamas del quemador son inconsistentes.

POSIBLES CAUSAS SOLUCIÓN

Obstrucciones en el quemador,chorros de gas o riel de combustible.	Limpie el quemador, los surtidores yla manguera de gas.
El cilindro de gas está vacío o bajo. Rellene o reemplace el cilindro degas.
Se activó el dispositivo limitador de caudal del regulador.	Restablecer el sistema de seguridad:PASO 01Apague el aparato, cierre laválvula del cilindro de gas y descon-necte el regulador del cilindro de gas.PASO 02Espere cinco minutos parapermitir que se disipe la presión,luego vuelva a conectar el reguladoral cilindro de gas y abra lentamenteel volante del cilindro de gas de una atres vueltas.PASO 03 Encienda su elec-trodoméstico.
Regulador atascado en posición de seguridad.	Póngase en contacto con el serviciode atención al cliente para obtenerpiezas de repuesto.

Quemador Puerta de aire Riel de gas y válvulas

- Una llama sale de la puerta de aire.

POSIBLES CAUSAS SOLUCIÓN

Algo está bloqueando el venturi en el tubo del quemador.

Limpie el conjunto del quemador para eliminar la obstrucción.

Esta página se dejó en blanco intencionalmente

BLACKSTONE®

Este producto puede estar cubierto por una o más patentes estadounidenses y/o internacionales emitidas y puede incluir solicitudes de patentes pendientes.

Para obtener más información, visite: BlackstoneProducts.com/patents

DISTRIBUIDO POR NORTH ATLANTIC IMPORTS, LLC 1073 W 1700 N LOGAN, UT 84321 USA | BLACKSTONE EST ES UNA MARCA REGISTRADA DE NORTH ATLANTIC IMPORTS, LLC
