MANUAL DE INSTRUCCIONES

DEWALT®

DXAM2818

AIR MOVER

VENTILADOR DE AIREACIÓN

VENTILATEUR D'AERONEF

TABLE OF CONTENTS PRODUCT SPECIFICATIONS

Specifications....2

DEWALT ^® y el logotipo de DEWALT son marcas comerciales de DEWALT Industrial Tool Co., o una filial del mismo y se susan balo licencia.

El gráfico de color negro y amarillo es una marca registrada para las herramientas eléctricas y los accesorios de DEWALT.

Especificaciones....10

Vista Detallada Y Lista De Piezas....11

Información De Seguridad....12

Instrucciones De Uso....14

Solucióndeproblemas....17

Garantía....17

ESPECIFICACIONES DEL PRODUCTO

Modelo No DXAM2818
Potencia	120 V
Motor	3/4 HP
Cable de alimentación	SJTW 18AWG*3C / 9 m. Length

ADVERTENCIA:

Use solo extensiones eléctricas calificadas para uso en exteriores. Las extensiones eléctricas en malas condiciones o de tamaño muy pequeño pueden constituir peligro de incendios y descargas eléctricas. Para reducir el riesgo de estos peligros al usar una extensión eléctrica, asegúrese de que esta esté en buenas condiciones y de que la conexión no entre en contacto con líquidos. Para mantener la pérdida de energía al mínimo, use la siguiente tabla para escoger el tamaño de cable mínimo de la extensión eléctrica.

Largo de la extensión eléctrica	CCable alibre A.W.G.
0 a 15,24 m	14
15,24 a 30,48 m	12

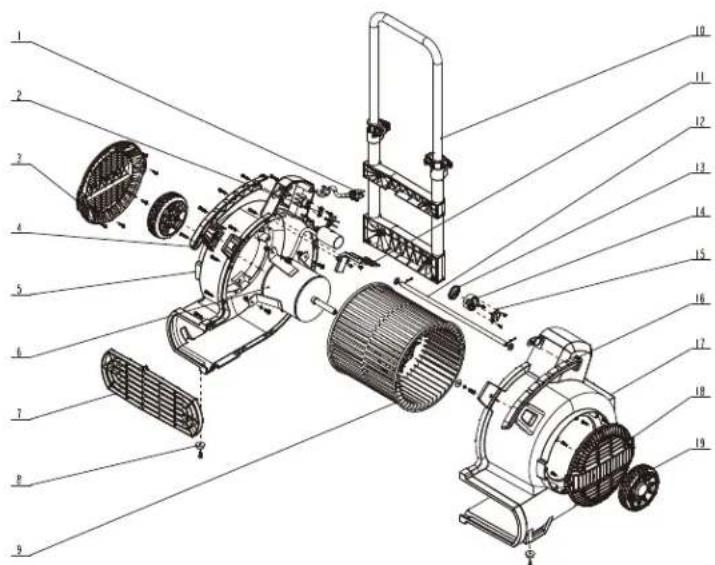

VISTA DETALLADA Y LISTA DE PIEZAS

ARTÍCULO PARTE		DESCRIPCIÓN	CANTIDAD
1	D1015003228	Cable de alimentación	1
2	J1240440020	Tablero que prensa	1
3	Q7109145001	Ventana de viento izquierda	1
4	Q7109105001	Asa izquierda	1
5	Q7109126158	Tripa izquierda	1
6	2982C229	Montaje del motor	1

ARTÍCULO PARTE		DESCRIPCIÓN	CANTIDAD
7	Q7109165001	Plantilla de salida	1
8	X6639220257	Almohadilla delantera	2
9	Q7109213001	Abanico de hojas múltiples	1
10	F4413701025	Palanca	1
	J7022620411	Cateter	1
	Q7109995001	Marco de empuje	1
	Q7106245001	Asiento de empuje	1
	Q3766388001	Titular de la tarjeta izquierda	1
	Q3766378001	Férula derecha	1
	J3890570172	Llave de leva	2
	Q3762988001	Arandela de plastico	2
	J0200580003	Primavera	2
	Q3766398001	Tapa de ajuste	2
	J0800470033	Perno	2
	Q3766408007	Manga	2
	J220530033	Tuerca de pasador	2
	J0782410032	Tornillo M5×10	2
	J0780600033	Tornillo M8×8	2
11	Q7109983001	Cubierta de canaleta	1
12	J5882630081	Eje del rodillo	1
13	Q6639185001	Nudo	1
14	Q6639195001	Interruptor de soporte	1
15	D3003000105	Interruptor de alimentación	1
16	Q7109115001	Asa derecha	1
17	Q7109136158	Carcasa derecha	1
18	Q7109155001	Ventana derecha del viento	1
19	F4818401026	Conjunto de rodillos	2
	J1580870001	Junta de estanqueidad	2
	J2840890021	Pasador	2
	Q0001335001	Cubierta decorativa	2

Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada advertencia. Lea el manual y preste atención a estos símbolos.

▲PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves

▲ATENCIÓN: Indica una situación de peligro potencial que, si no se evita puede provocar lesiones leves o moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Cuando utilice aparatos eléctricos, siempre siga instrucciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones corporales, incluyendo las siguientes:

ANTES DE UTILIZAR ESTE APARATO, LEA Y SIGA TODAS LAS INSTRUCCIONES.

ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, no exponer a la lluvia. Almacenar bajo techo.

• No exponga el aparato a la lluvia. Almacénelo en el interior. Esto reducirá el riesgo de descargas eléctricas.
• No permita que se juegue con él. Preste especial atención si el aparato es utilizado por o cerca de niños.
• SÓLO use este aparato como lo describe el manual. Use sólo los

accesorios DEWALT recomendados.

• No use este aparato si su cable o enchufe están dañad os. Si el aparato no funciona debidamente, o si se ha caído, dañado, dejado a la intemperie, o si se ha caído en agua, devuélvalo a un centro de servicio.
• No tire del cable, levante el aparato por el cable, use el cable como un mango, cierre la puerta si el cable está en el umbral, o tire del cable entorno a bordes o esquinas afilados. No atropelle el cable con el aparato. Mantenga el cable alejado de superficies calientes.
• Notiredelcableparadesenchufarelaparato.Paradesenchufarlos, tome el enchufe con firmeza, no el cable.
• No toque el enchufe o el aparato si tiene las manos mojadas.
• No inserte ningún objeto por las aperturas del aparato. No utilice este aparato si tiene alguna apertura bloqueada; manténgalo sin polvo, pelusa, pelo o cualquier otra cosa que podría reducir el flujo de aire.
• Mantenga su cabello, vestimenta suelta, dedos y toda parte de su cuerpo alejados de las aperturas y piezas móviles del aparato.
• Apague todos los controles antes de desenchufar el aparato.
• Si la unidad no funciona como debe, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua, llame a servicio al cliente.
• No tire de la unidad usando el cordón ni la lleve por el cordón, ni use el cordón como asa, ni cierre una puerta sobre el cordón, ni tire del cordón alrededor de bordes o esquinas afilados. No pase la unidad en marcha sobre el cordón. Mantenga el cordón alejado de las superficies calientes.
• No pase el cable de alimentación por debajo de las alfombras. No cubra dicho cable con alfombrillas, alfombras de pasillo o cubiertas similares. No encamine el cable de alimentación por debajo de muebles o electrodomésticos. Ubique dicho cable

▲PRECAUCIÓN: este aparato no está destinado a personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que se les haya dado supervisión o instrucciones con respecto al uso del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguon con el aparato.

GUARDE ESTAS INSTRUCCIONES

REGLAS DE SEGURIDAD ADICIONALES

- Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de 18. Un cable de un calibre insu ciente causará una caída en la tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto más pequeño sea el número del calibre, más resistente será el cable.

Calibre mínimo para cables de alimentación
Amperaje		Voltios	Largo total del cordón en metros (pies)
		120 V	7,6 (25)	15,2 (50)	30,5 (100)	45,7 (150)
		240 V	15,2 (50)	30,5 (100)	61,0 (200)	91,4 (300)
Más de	No más de	AWG
0 6	18 16 16	14
6 10	18 16 14	12
10 12	16 16 14	12
12 16	14 12	No recomendado

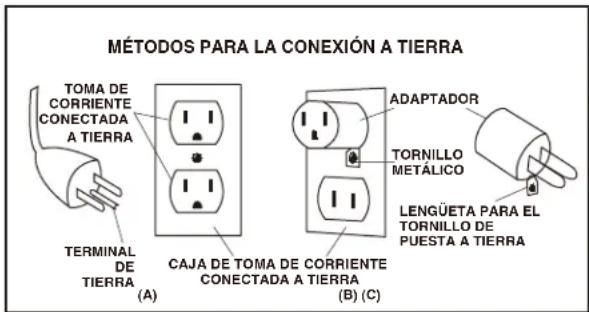

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este artefacto debe estar conectado a tierra. Si por algún motivo falla o se descompone, la conexión a tierra proporciona una vía de menor resistencia para la corriente eléctrica, reduciendo el riesgo de sufrir una descarga. Este artefacto está equipado con un cable que cuenta con un conductor a tierra y un enchufe a tierra. El enchufe debe ser insertado en una toma de corriente adecuada que esté debidamente instalada y conectada a tierra de acuerdo con todos los códigos y reglamentos locales.

Este aparato es para utilizarse en un circuito de 120 voltios nominal y cuenta con un enchufe con conexión a tierra como el que aparece en la ilustración A. Puede usar un adaptador provisional como el que se muestra en las ilustraciones B y C para conectar este enchufe a una toma de corriente de 2 polos, como la que se exhibe en la ilustración B si no tiene disponible una toma de corriente debidamente conectada a tierra. El adaptador provisional debe ser utilizado solamente hasta que un electricista calificado pueda instalar una toma de corriente debidamente conectada a tierra (ilustración A).

La espiga rígida de color verde, orejeta o accesorio similar que sale del adaptador debe conectarse a una conexión a tierra permanente tal como la tapa de la toma de corriente, debidamente conectada a tierra. Siempre que se utilice un adaptador, debe ser sujetado en su lugar mediante un tornillo metálico.

MÉTODOS PARA LA CONEXIÓN A TIERRA TOMA DE CORRIENTE CONECTADA A TIERRA TERMINAL DE TIERRA CAJA DE TOMA DE CORRIENTE CONECTADA A TIERRA (1) (2) (3) ADAPTADOR TORNILLO METÁLICO LENGÜETA PARA EL TORNILLO DE PUESTA A TIERRA

En canadá, el reglamento de electricidad canadiense no permite el uso de un adaptador provisional. Asegúrese de que este artefacto esté conectado a un tomacorriente que tenga la misma configuración que la del enchufe. No se debe utilizar ningún adaptador con este artefacto.

ADVERTENCIA:

Este producto puede exponerlo sustancias químicas, incluido el plomo, que el estado de California considera que causan cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información, vaya a www.P65Warnings.ca.gov.

ADVERTENCIA:

• Los prolongadores deben tener una sección de cable adecuada para garantizar la seguridad.
• Al usar más de un prolongador para conseguir la longitud total, asegúrese de que todos y cada uno de los prolongadores tengan el diámetro adecuado de los cables.
• No debe usarse para aspirar materiales explosivos combustibles, como carbón, cereales u otros materiales combustibles finamente divididos.
• Nunca deben aspirarse líquidos explosivos (como gasolina, gasóleo, combustible para calefacción, diluyentes de pintura, etc.), ácidos ni disolventes.
• Algunos tipos de maderas contienen conservantes que pueden ser tóxicos. Debe ponerse especial cuidado en evitar la inhalación y el contacto con la piel al trabajar con estos materiales. Solicite y siga todas las informaciones de seguridad de que disponga su proveedor de materiales.
• No debe usarse la aspiradora para subirse encima.
• No deben colocarse objetos pesados sobre la aspiradora.

ADVERTENCIA:

Para reducir su exposición productos químicos, lleve puesto un equipo de seguridad homologado, como mascarillas especialmente diseñadas para filtrar partículas microscópicas.

ADVERTENCIA:

No apunte el transportador de aire a otras personas ni a ningún ser vivo.

INSTRUCCIONES DE USO

ADVERTENCIA : PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO UTILICE ESTE SOPLADOR DE AIRE CON NINGÚN DISPOSITIVO DE CONTROL DE VELOCIDAD DE ESTADO SÓLIDO.

Siga estas instrucciones para hacer funcionar el soplador:

• Desembale el soplador de aire de la caja de cartón para usar la unidad, colóquela en el área más adecuada para su aplicación. Deben tenerse en cuenta diversos factores: la unidad debe estar situada lo suficientemente cerca de una toma de CA para poder enchufarla, debe quedar libre un espacio mínimo de unos dos pies a ambos lados de la unidad, para permitir conseguir el caudal de aire adecuado, y la unidad no debe situarse donde pueda suponer un riesgo de tropezones o de seguridad. (Ver Figura A)
• Use solo en una superficie nivelada y estable para evitar que el motor de aire se caiga y posiblemente cause lesiones o daños a la unidad
• Coloque la unidad en la posición de funcionamiento adecuada para aplicación. Consulte la sección Posiciones de funcionamiento de este manual.
• Enchufe la unidad a la pared.
• Encienda la unidad y seleccione la velocidad del aire haciendo girar el conmutador situado junto al asa superior, en sentido horario.
• Al concluir el trabajo de secado, apague la unidad y siga las indicaciones de Almacenamiento de este manual.

Una vez que la unidad está enchufada, se puede encender el motor de aire girando el interruptor a uno de los ajustes que se muestran a continuación

POSICIONES DE OPERACIÓN DE AIRE MOVER

El transportador de aire puede colocarse en una de las dos posiciones de operación. Seleccione la posición que mejor se adapte a su aplicación.

• Use la posición baja (Figura 2) para aplicaciones como el secado de suelos húmedos, alfombras lavadas, etc. Para usar esta posición, basta con apoyar la unidad sobre su base.
• Use la posición hacia amba para aplicaciones como el secado de pintura del techo. Para usar esta posición, apoye la unidad sobre su lado posterior, con la rejilla frontal apuntando hacia el techo (Figura 3).

DESEMBALAJE Y COMPROBACIÓN DEL CONTENIDO DEL CARTÓN

Con cuidado, desembale e inspeccione el Air Mover. Póngase en contacto con el servicio al cliente si hay piezas dañadas o faltantes.

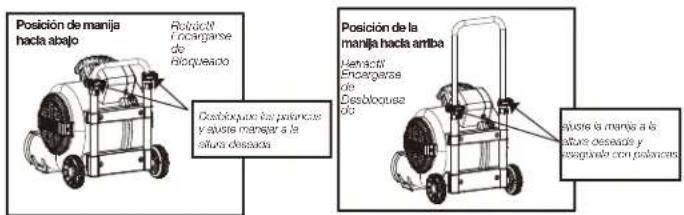

Este motor de aire incluye un asa retráctil. Se envía en su posición más baja bloqueada.

Posición de manija hacia abajo Ablacáctí Encargarse de Bloqueado Oesbloqueo las patraces y ajuste manejar a la altura desada Posición de la manija hacia anba Ablacáctí Encargarse de Desbloqueado ajuste la manja a la altura desada y assegirale con patraces

Apretando la manija:

• Si la manija no mantiene su posición después de enganchar las palancas de bloqueo, desbloquee la manija para que se puedan hacer ajustes.
• Apriete ligeramente la tuerca hexagonal (A) y vuelva a enganchar las palancas de bloqueo. Si aún no es satisfactorio, repita este paso hasta la fuerza de bloqueo deseada se consigue.

NO APRIETE DEMASIADO.

Cemar A Abrise

ALMACENAMIENTO

ADVERTENCIA:

Use un paño humedecido solo con agua y jabón suave. Nunca permita que ningún líquido entre en el motor del aire. Nunca sumerja ninguna parte del motor de aire en un líquido.

• Antes de almacenar el soplador de aire, debería limpiarse.
• Enrolle el cable de alimentación sobre el asa de transporte de la parte superior de la unidad, para que quede ordenado (Figura 5).
  EL SOPLADOR DE AIRE DEBE ALMACENARSE EN INTERIORES.

Este motor de aire está equipado con un dispositivo de protección térmica del motor. Una vez activado, puede reiniciarse sin previo aviso. Si se dispara, gire el interruptor a la posición de APAGADO, desenchufe la unidad y espere unos minutos antes de volver a conectar el motor de aire y reiniciarlo.

SOLUCIÓN DE PROBLEMAS

▲ ADVERTENCIADesenchufe antes de cualquier desmontaje o servicio.
▲ ADVERTENCIATodo desmontaje y reparación debe ser realizado por personal calificado.

PROBLEMA SOLUTIONCAUSA
La unidad no funciona.	1. No hay alimentación eléctrica a la unidad.2. El interruptor no está en la posición de encendido.	1. Enchufe la unidad. Compruebe el cortacircuito.2. Ponga el interruptor en la posición de ÉNCENDIDO.
La unidad funciona pero el desplazador de aire hace un ruido de raspado intenso.	1. La unidad ha sido golpeada severamente, haciendo que la rueda del soplador roce contra la carcasa o que la carcasa se deforme.	1. Contacte con servicio al cliente.
La unidad funciona pero vibra excesivamente.	1. Suciedad acumulada en un lado de la rueda del soplador del desplazador de aire.2. Un golpe severo ha doblado el eje del motor.	1. Contacte con servicio al cliente.
La unidad funciona pero la ruoda del soplador no gira.	1. La rueda del soplador está atorada contra la carcasa.	1. Contacte con servicio al cliente.
La unidad funciona brevemente y luego se apaga en sobrecarga.	1. La rejilla de la entrada y/o la rejilla de la salida está obstruida.2. Los cojinetes del motor están fallando o el motor ha desarrollado una falta eléctrica intorna.	1. Retire la obstrucción.2. Contacte con servicio al cliente.

ADVERTENCIA: ser reemplazado por el fabricante, su agente de servicio o personas calificadas similarmente para evitar un peligro.

GARANTÍA

Garantía Limita de 3 año

Esta garantía cubre cualquier defecto en materiales o habilidad del producto incluido. Alton el Grupo de Industrias reparará o sustituirá cualquier material defectuoso debido a la artesanía del producto. Esta garantía no cubre ningún problema causado por el mal uso, el abuso, accidentes o actos del dios, como inundaciones o huracanes. También daños y perjuicios consiguientes y secundarios no son cubiertos conforme a esta garantía. La cobertura se termina si usted vende o de otra manera transfiere la propiedad. Si usted siente que usted tiene un producto defectuoso por favor envíe el producto atrás, el franqueo pagado con una copia de su recibo para dirigirse debajo. Por favor llámese 1-888-899-0146 para instrucciones antes del devolver este artículo a la tienda o el enviar atrás: Alton Industry Ltd. Group

Inspeccionaremos el producto y nos pondremos en contacto con usted dentro de 72 horas para darle los resultados de nuestra inspección. Reservamos el derecho de reparar o sustituir el producto en nuestra discreción. Sin embargo, podemos sustituir el producto por uno de similar, pero no rasgos exactos.

Partes y Información de Servicio disponible llamada Alton Industries at 1-888-899-0146. Esta garantía le da derechos específicos legales, y usted puede tener también otros

derechos que varían de estado al estado.
