SS-6170 - Hierro Sogo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Plancha de vapor electrónica
Marca	Sogo
Modelo	SS-6170
Alimentación	220-240 V, 2200 W, 50-60 Hz
Suela	Recubierta de cerámica
Funciones de planchado	Planchado en seco, vapor variable, rociado, chorro de vapor
Termostato	Ajustable para todo tipo de tejidos
Sistema antical	Filtro de resina integrado (sin necesidad de reemplazo)
Sistema antigoteo	Sí, para planchar tejidos delicados a baja temperatura
Función de autolimpieza	Sí (botón AUTO CLEAN)
Fusible térmico	Sí, protección contra sobrecalentamiento
Indicador luminoso	Indica que la temperatura seleccionada se ha alcanzado
Capacidad del depósito	No especificada en el manual (estimación común: aproximadamente 300 ml)
Mantenimiento y limpieza	Limpiar con un paño húmedo; usar la función de autolimpieza regularmente
Seguridad	No sumergir, no usar si está dañado, desconectar antes de llenar
Uso previsto	Doméstico, solo en interiores
País de origen	China
Importador	Sanysan Appliances S.L, C/ Barcas 2, 2, 46002 Valencia, España

Preguntas frecuentes - SS-6170 Sogo

¿Cómo llenar el depósito de agua?

Desconecte la plancha, ajuste el botón de vapor en la posición 'seco', luego vierta agua del grifo por el orificio de llenado. Si el agua es muy dura, use agua destilada o desmineralizada. No sobrepase el nivel máximo.

¿Por qué mi plancha no produce vapor?

Verifique que el depósito tenga suficiente agua y que la tapa esté bien cerrada. Asegúrese de que el termostato esté ajustado a una temperatura suficientemente alta (posición vapor). Presione más fuerte el botón de activación del vapor si es necesario.

¿Qué tipos de tejidos puedo planchar con vapor?

El planchado a vapor es posible para tejidos que soporten altas temperaturas (algodón, lino, lana, etc.). Para tejidos sintéticos (nailon, acetato), use el planchado en seco a baja temperatura. Consulte siempre la etiqueta de cuidado de la prenda.

¿Cómo usar la función antigoteo?

El sistema antigoteo se activa automáticamente cuando la temperatura de la suela es demasiado baja para vaporizar el agua. Evita que las gotas de agua manchen los tejidos delicados. Puede planchar con seguridad a baja temperatura.

¿Qué hacer si la plancha emite humo durante el primer uso?

Es normal: puede producirse una ligera emisión de humo debido a las grasas de fabricación. Esto cesa después de unos instantes. Antes del primer uso, pase la plancha sobre un paño ordinario para limpiarla.

¿Cómo limpiar la plancha y realizar la autolimpieza?

Para la autolimpieza: llene el depósito de agua, ajuste el termostato al máximo, enchufe la plancha y espere a que el indicador se apague. Sostenga la plancha sobre un fregadero y gire el botón de vapor a la posición AUTO CLEAN. Saldrá vapor y agua hirviendo, llevándose las impurezas. Nunca use vinagre ni productos descalcificadores.

¿Puedo usar aditivos o agua perfumada en el depósito?

No, no use ningún aditivo, sustancia perfumada ni descalcificador químico. Solo agua del grifo o agua destilada/desmineralizada. El incumplimiento de esta instrucción anula la garantía.

¿Qué hacer si sale agua por la suela durante el planchado?

Esto puede ocurrir si la temperatura es demasiado baja. Asegúrese de que el termostato esté ajustado en una posición de vapor (alta temperatura). El sistema antigoteo normalmente debería evitar esto. Si el problema persiste, vacíe el depósito y deje enfriar.

¿Cómo guardar la plancha después de usarla?

Desconecte la plancha, vacíe el agua restante del depósito, déjela enfriar completamente. Enrolle el cable alrededor de la plancha sin doblarlo excesivamente. Guárdela en posición vertical sobre una superficie estable.

¿Qué hacer si la plancha no calienta?

Verifique que el enchufe esté correctamente insertado y que la alimentación eléctrica funcione. Asegúrese de que el botón de encendido esté en posición de encendido. Si el problema persiste, póngase en contacto con el servicio posventa autorizado.

MANUAL DE USUARIO SS-6170 Sogo

Precaución: lea y conserve estas importantes instrucciones

ÍNDICE

1. Aviso importante P. 5
2. Definiciones de símbolos P. 5
3. Instrucciones de seguridad para el usuario P. 6 I. Precauciones generales durante el uso del equipo eléctrico P. 6 II. Restricciones de uso para evitar los daños personales P. 7 III. Restricciones de uso de producto por mal estado o avería P. 8 IV. Restricciones de uso cuando se utiliza con niños y personas mayores P. 9 V. ADVERTENCIA IMPORTANTE P. 10 VI. Instrucciones a seguir a la hora de usar el aparato P. 11
4. Especificaciones técnicas P. 13
5. Descripción de las partes P. 13
6. Instrucciones de uso P. 13
7. Limpieza y mantenimiento P. 15
8. Declaración de conformidad P. 70
9. Responsabilidad de eliminación, detalles del fabricante y servicio posventa P. 71

ÍNDICE

ES Varias funciones de planchado: Planchado Seco / Vapor / Spray / Ráfagas

ES Control variable de vapor para planchar la ropa según el tejido

ES Suela de cerámica para un planchado efectivo y duradero, sin dañar las prendas delicadas

Termostato regulable para planchar prendas de todo tipo de tejido.

1. AVISO IMPORTANTE:
2. Lea siempre el libro de instrucciones con atención antes de usarlo.
3. Este manual se puede descargar desde nuestro sitio web, www.sogo.es
4. Guarde estas instrucciones para futuras consultas.
5. Definiciones de símbolos

1

PRECAUCIONES GENERALES

Las siguientes descripciones forman parte de este manual:

1- Información importante para el uso. 2- Aviso contra situaciones peligrosas con respecto a su vida y propiedad. 3- Aviso de superficies calientes. 4- Precauciones generales a la hora de utilizar el equipo eléctrico y electrónico.

INTRODUCCIÓN DEL PRODUCTO Características y Propósito:

Gracias por elegir nuestro vaporizador de ropa. El dispositivo es una especie de máquina de planchado a vapor fuerte. Es elegante en diseño, simple, económico y seguro, especialmente aplicable para el hogar, la ropa, el vestido de novia, la cortina, etc. La máquina plancha especialmente bien la seda pura, la lana, la fibra química, el algodón y

los textiles mezclados. Los aplana rápidamente sin dañarlos y también los esteriliza y limpia. Sin embargo, solo requiere un fácil mantenimiento y reparación.

- Termostato

El termostato mantendrá la temperatura a un valor nominal por medio del control de corriente cuando el tanque tenga poca agua.

- Fusible caliente

En caso de que el termostato se dañe o falle, el fusible caliente del dispositivo de protección brinda protección al cortar la fuente de alimentación del cuerpo de la máquina cuando la máquina alcanza una cierta temperatura.

3. Instrucciones de seguridad para el usuario

PRECAUCIONES GENERALES

Precauciones generales durante el uso del equipo eléctrico

• No utilice el aparato para ningún otro propósito que no sea el descrito en este manual.
• No utilice ni almacene el aparato al aire libre.
• Coloque siempre el aparato sobre una superficie plana y uniforme.
• Este producto está diseñado para uso doméstico en interiores, no industrial y no comercial. No utilice el artículo al aire libre ni para ningún otro propósito. El mal uso o el manejo inadecuado pueden causar problemas en el aparato y pueden causar lesiones al usuario.
• La unidad debe usarse solo para los fines previstos. No se acepta ninguna responsabilidad por los daños derivados de un uso inadecua-

do o una manipulación incorrecta.

• Asegúrese de que el voltaje indicado en la placa de identificación coincida con el voltaje de la red antes de enchufar el aparato.
• Siempre retire el enchufe de la toma de corriente cuando el aparato no esté en uso. No deje el aparato desatendido cuando esté encendido.
• Es necesario supervisar cuando cualquier aparato eléctrico está siendo utilizado por o cerca de los niños.
• Antes de limpiar o guardar su electrodoméstico, desenchufe siempre el electrodoméstico de la fuente de alimentación y déjelo enfriar.
• El dispositivo no está completamente desconectado de la fuente de alimentación, incluso después de haberlo apagado. Para desconectarlo por completo, desconéctelo del enchufe de red.
• Los aparatos no están diseñados para funcionar mediante un temporizador externo o un sistema de control remoto independiente.

II.

Restricciones de uso para evitar los daños personales

• No deje que el aparato funcione sin supervisión.
• No coloque ni opere este aparato cerca de fuentes de agua.
• No coloque ni utilice el aparato y su cable de alimentación sobre o cerca de superficies calientes (por ejemplo, placas de cocina) o llamas abiertas.
• No deje el cable de alimentación colgando de bordes afilados y manténgalo alejado de objetos calientes y llamas. No enrolle el cable alrededor del aparato y no lo doble.
• Nunca use accesorios que no sean

recomendados por el fabricante.

• El uso de accesorios no recomendados o vendidos por el fabricante del electrodoméstico puede provocar incendios, descargas eléctricas o lesiones a las personas.
• Cuando desee quitar el enchufe del contacto de pared, hágalo por el enchufe mismo y no tirando del cable o del propio aparato.
• Para evitar descargas eléctricas, asegúrese de que sus manos estén secas antes de enchufar o desenchufar.
• No utilice el aparato con las manos mojadas, sobre suelos húmedos o cuando la atmósfera es húmeda, hay riesgo de descarga eléctrica.
• Mientras usa el aparato, asegúrese de que el cable de alimentación no pueda quedar atrapado o aplastado.
• No permita que la unidad del motor, el cable o el enchufe se mojen para protegerse contra el riesgo de descarga eléctrica.
• La superficie del elemento calefactor está sujeta al calor residual después de su uso. Cualquier mal uso puede causar una lesión potencial al usuario y puede dañar el aparato.
• No toque la superficie del dispositivo. Estos pueden calentarse mucho durante el funcionamiento.

III.

Restricciones de uso de producto por mal estado o avería

- Nunca sumerja el aparato o el enchufe en agua o cualquier otro líquido. En caso de que el aparato se caiga al agua, desconéctelo inmediatamente del suministro principal y

llévelo a un agente de servicio autorizado para su reparación antes de volver a utilizarlo.

• No utilice el aparato si se ha caído en el suelo, si son visibles signos de daños o si tiene una fuga.
• No utilice el aparato si el cable o el enchufe están dañados. En caso de que el cable se dañe, debe ser reemplazado únicamente por el fabricante, su agente de servicio o personas similarmente cualificadas, para evitar peligros.
• En caso de mal funcionamiento del electrodoméstico, o si se ha dañado de alguna manera, devuelva el electrodoméstico al centro de servicio autorizado más cercano para su examen, reparación o ajuste.
• En caso de problemas de hardware, no intente reparar el producto usted mismo. Las reparaciones solo deben ser realizadas por técnicos cualificados.

IV. ▲! Restricciones de uso cuando se utiliza con niños y personas mayores

• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucción.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.
• Los niños no deben jugar con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de expe-

riencia y conocimiento, si han recibido supervisión o instrucción sobre el uso del aparato de forma segura y ellos comprenden los peligros involucrados.

- Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

V. ⚠️ ADVERTENCIA IMPORTANTE

• Para evitar una sobrecarga del circuito al usar este producto, no opere otro producto de alto voltaje en el mismo circuito eléctrico.
• Se proporciona un cable de alimentación corto con este producto. No se recomienda usar un cable de extensión con este producto, pero si debe usarse uno:
• La clasificación eléctrica marcada del cable debe ser al menos tan buena como la del producto.
• Disponga el cable de extensión de modo que no cuelgue donde pueda tropezar o tirar de él sin querer.

VI. Instrucciones a seguir a la hora de usar el aparato

• Asegúrese de que el voltaje de funcionamiento de la máquina concuerde con su voltaje de suministro doméstico y que la máquina esté conectada a la fuente de alimentación montada con un interruptor de protección de fuga de 30 mA. Solo la toma de 3 polos firmemente conectada a tierra es aplicable para la máquina. La corriente nominal no debe ser inferior a 15A.
• La plancha siempre debe estar en la posición "min", antes de enchufar o desenchufar de la toma de corriente. Nunca tire del cable para desconectar el aparato, sujete el enchufe y tire

para desconectar.

• No permita que el cable toque superficies calientes. Deje que la plancha se enfríe completamente antes de guardarla. Enrolle el cable sin apretar alrededor de la plancha cuando la almacene.
• Siempre desconecte la plancha de la toma de corriente cuando se llena con agua o se vacía y cuando no esté en uso.
• Es necesaria la supervisión de cualquier aparato utilizado por o cerca de niños. No deje la plancha desatendida mientras esté conectada o sobre una tabla de planchar.
• Pueden ocurrir quemaduras al tocar partes metálicas calientes, agua caliente o vapor. Tenga cuidado al invertir una plancha de vapor boca abajo - puede haber agua caliente en el depósito.
• Si el indicador de mal funcionamiento se enciende, la plancha no funciona normalmente. Desconecte de la red eléctrica y llévela para ser revisada por personal de servicio calificado.
• La plancha debe ser utilizada y apoyada sobre una superficie estable.
• El enchufe debe ser retirado de la toma de corriente antes de que el depósito de agua se llene con agua.
• Al depositar la plancha en su soporte, asegúrese de que la superficie sobre la que se colocará el soporte sea estable.

En particular:

- No permita que niños o personas inexpertas

utilicen el aparato sin supervisión.

• No deje la plancha caliente en contacto con tejidos o superficies muy calientes.
• No deje el aparato enchufado innecesariamente. Desconecte el enchufe de la toma de corriente cuando el aparato no esté en uso.
• No deje el aparato expuesto a agentes atmosféricos (lluvia, sol, etc.)
• No deje la plancha sin vigilancia cuando esté conectada a la red eléctrica.
• No llene el tanque con agua antes de quitar el enchufe de la toma de corriente. ¡TENGA sustancias aromáticas o El incumplimiento de las normas antes mencionadas conduce a la pérdida de la garantía.

LIMPIEZA Y MANTENIMIENTO

Consulte la sección de limpieza y mantenimiento para obtener detalles sobre cómo limpiar las superficies de aparatos eléctricos.

ADVERTENCIA! - Este símbolo significa: SUPERFICIE CALIENTE:

No toque esta parte cuando está caliente. Deje que se enfríe antes de realizar el servicio.

4. ESPECIFICACIONES TÉCNICAS

Voltaje Potencia Frecuencia
220-240V 2200W 50 – 60Hz

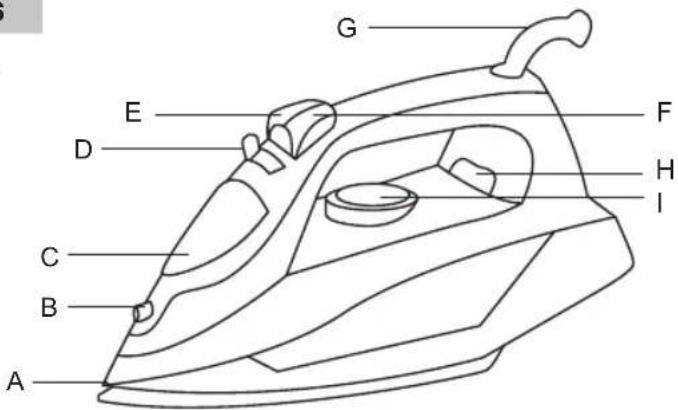

5. DESCRIPCIÓN DE LAS PARTES

A. Suela con revestimiento cerámico B. Boquilla de pulverización C. Apertura de tanque de agua D. Botón Vapor variable / Botón autolimpieza E. Botón de disparo vapor F. Botón Rociar G. Cable H. Luz indicadora I. Control de temperatura

Al utilizar la plancha por primera vez, es posible que note una ligera emisión de humo y escuchar algunos sonidos de los plásticos en expansión. Esto es bastante normal y se detiene después de un tiempo corto. También recomendamos pasar la plancha sobre un paño ordinario antes de usarla por primera vez.

Sugerencias antes de usar la plancha por primera vez

1. Ciertas partes de la plancha han sido ligeramente engrasadas por lo que el hierro podría dar un poco de humo cuando se conecta por primera vez. Esto desaparecerá después de un corto tiempo.
2. Antes de usar la plancha por primera vez, quitar el protector de plástico de la base (si lo tiene) y limpiar la base con un paño suave.
3. Mantenga la base muy suave. No se ejecute sobre los objetos metálicos (como contra la tabla de planchar, botones, cremalleras, etc).
4. Las fibras de lana pura (100% lana) pueden plancharse con el aparato en la posición de vapor. Por preferencia, seleccione una posición de vapor alta y use un paño de planchar en seco.

Selección de la temperatura

1. Revise las instrucciones de planchado de la prenda a planchar.
2. Si la prenda no tiene instrucciones de planchado pero conoce el tipo de tejido de que se trate, utilice la tabla de abajo.
3. Las telas que tienen algún tipo de acabado (pulido, arrugas, contrastes...) se pueden planchar a bajas temperaturas.
4. Si el tejido contiene varios tipos de fibras, seleccione siempre la temperatura aplicable a la fibra más delicada. Por ejemplo, si un artículo contiene un 60% de poliéster y 40% de algodón, siempre hay que elegir la temperatura correspondiente al poliéster y sin vapor.
5. En primer lugar, clasifique los artículos a planchar de acuerdo con la temperatura de planchado más adecuada: lana con lana, algodón con algodón, etc. Como la plancha se calienta tan rápido como se enfría, comience planchando los artículos que requieran la temperatura más baja, tales como los hechos de fibras sintéticas. Avance hacia los que requieren las temperaturas más altas.
6. Gire el control de la temperatura hasta que esté frente a la señal apropiada de acuerdo a lo siguiente:

- posición para nylon y acetato

• • posición para lana, seda o mezclas ••• posición para el algodón o el lino (vapor).

Cómo llenar el depósito de agua.

1. Desconecte la plancha.
2. Establezca la regla de vapor para planchado en seco.
3. Llene el tanque a través del orificio de llenado.
4. Use agua del grifo. Si el agua es dura, es aconsejable utilizar sólo agua destilada o desmineralizada.
5. No utilice agua químicamente tratada o perfumada.
6. No almacenar la plancha con agua en el tanque.

Planchado al vapor

1. Llene la plancha como se describe en la sección "Cómo llenar el depósito de agua".
2. Enchufe la plancha a la red.
3. El planchado con vapor sólo es posible cuando se seleccionan las temperaturas más altas que se muestran en el control de temperatura. De lo contrario, el agua puede escapar a través de la suela.
4. Espere hasta que la luz piloto se apague, lo que indica que la temperatura seleccionada se ha alcanzado.
5. Gire el botón de vapor hasta la posición deseada.
6. Cuando la plancha esté terminada y durante las pausas de planchado, coloque la plancha en su posición vertical.
7. Desconecte la plancha de la red eléctrica. Vierta cualquier agua restante y deje que la plancha se enfríe.

Spray

1. El spray se puede utilizar en cualquier posición, ya sea en el planchado en seco o con vapor de agua, siempre y cuando el depósito de agua esté lleno de agua.
2. Pulse el botón de spray para esta función. NOTA: Este botón tiene que ser presionado repetidamente para iniciar esta función por primera vez.

Disparo de vapor

El disparo de vapor da vapor extra para eliminar las arrugas persistentes. 1. Coloque el selector de temperatura en la posición "MAX" y espere hasta que la luz piloto se apague. 2. Espere unos segundos para que el vapor penetre en la fibra antes de pulsar de nuevo.

NOTA: Para obtener la mejor calidad de vapor, no use más de tres explosiones sucesivas en cada ocasión. Se necesitan varias acciones de bombeo para iniciar esta función. El uso excesivo de esta función hará que la plancha se enfríe; asegúrese de que el indicador luminoso esté apagado antes de utilizar la inyección de control de vapor.

Sistema Anti-cal

Un filtro de resina especial en el interior del depósito de agua suaviza el agua y evita la acumulación de cal en la placa. El filtro de resina es permanente y no es necesario sustituir.

Por favor, tenga en cuenta:

No utilizar aditivos químicos, sustancias aromáticas o descalcificadores. El incumplimiento de las normas antes mencionadas conduce a la pérdida de la garantía.

Sistema Anti-Goteo

Con el sistema anti-goteo, que perfectamente puede planchar hasta los tejidos más delicados. Siempre planchar estos tejidos a bajas temperaturas. La placa puede enfriarse hasta el punto de que el vapor no salga más, sino que más bien salen gotas de agua en ebullición que pueden dejar marcas o manchas. En estos casos, el sistema anti-goteo se activa automáticamente para evitar la vaporización, de modo que usted puede planchar las telas más delicadas sin riesgo de estropear o manchar.

7. LIMPIEZA Y MANTENIMIENTO

Función auto limpieza

Debemos limpiar la unidad regularmente según la dureza del agua y el uso de la frecuencia.

1. Llene el agua en el depósito de agua y ponga el selector de temperatura a la posición Max
2. Conectar a la fuente de alimentación y la luz indicadora se iluminará, el botón de vapor debe estar en la posición en seco, luego coloque plancha como figura a continuación:

Advertencia: Nunca vierta vinagre blanco o de otros limpiadores líquidos para eliminar el calcio en el tanque de agua!

1. Una vez que la luz está apagada, mantenga la plancha sobre el fregadero y gire el botón vapor en la posición AUTOLIMPIEZA con un poco de fuerza. El vapor y el agua hirviendo saldrán de la suela mientras que las impurezas y partículas serán expulsadas.
2. Suelte el botón tan pronto como el agua en el depósito de agua se haya agotado.

Limpieza

1. Desconecte el aparato de la red antes de limpiar.
2. No utilice disolventes ni productos abrasivos para limpiar la plancha; límpiela con un paño húmedo.

GUÍA PARA RESOLVER PROBLEMAS

Problema Posible solución
La plancha no se calienta	Compruebe que el enchufe principal esté insertado correctamente.Verifique la fuente de alimentación.Verifique el botón de encendido.
La plancha no produce vapor	Compruebe el nivel del agua y que la tapa de entrada del depósito de agua esté debidamente cubierta.Presione el botón de activación de vapor con más fuerza.
El agua se derrama desde el depósito de agua	Asegúrese de que el agua no esté por encima del nivel MÁXIMO.Asegúrese de que la tapa de entrada del tanque de agua esté correctamente cerrada.
El vaporizador produce un fuerte zumbido o bombeo.	Verifique el nivel del agua; si no hay agua o está baja, vuelva a llenar el depósito de agua.

1. IMPORTANTE:

2. Definiciones de símbolos

1

PRECAUCIONES GENERALES

2. Definiciones de símbolos

PRECAUCIONES GENERALES

¡AVISO! - Este símbolo significa:

SUPERFICIE CALIENTE:

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la directiva de baja tensión 2014/35/CE.

La directiva de Compatibilidad Electromagnética 2014/30/UE.

La directiva 2015/863 UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos.

La directiva 2009/125/CE en los requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de manera adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basada en las normas de calidad europeas Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España Producto fabricado en CHINA. Servicio postventa: www.sogosat.com [e-mail] / 0034 902 222 161
