MANUAL DE USUARIO QTXEN110 NuTone

1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluyen en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente un dispositivo de advertencia (por ejemplo, una etiqueta) en un lugar prominente del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben ser realizados por una o más personas calificadas, y deben cumplir con todos los códigos y normas correspondientes, incluidos los códigos y normas de construcción específicos de protección contra incendios.
4. Se necesita suficiente aire para que se lleve a cabo la combustión y descarga adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar los contratiros. Siga las directrices y normas de seguridad del fabricante del equipo de calentamiento, tales como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, no dañe el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos deben siempre conectarse hacia el exterior.
7. Es aceptable utilizar este producto sobre una regadera o tina si se conecta a un circuito secundario protegido por un GFCI (interruptor accionado por pérdida de conexión a tierra) (instalación del techo solamente).
8. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Sólo para usarlo en ventilación general. No lo use para descargar materiales ni vapores peligrosos o explosivos.
2. Este producto se diseña para la instalación en techos hasta una echada de 12/12 (ángulo de 45 grados). NO MONTE ESTE PRODUCTO EN UNA TECHO.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos y/o no equilibrados, mantenga la unidad de accionamiento al resguardo de rocío de yeso, polvo de la construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver información y requisitos adicionales.

LIMPIEZA Y MANTENIMIENTO

Para lograr un funcionamiento silencioso y eficiente, como también larga vida y una apariencia atractiva, baje o retire la rejilla y aspire el interior de la unidad con el accesorio del cepillo para sacudir polvo.

El motor está permanentemente lubricado y nunca necesitará aceite. Si los cojinetes del motor están haciendo ruido excesivo o inusual, reemplace el conjunto del ventilador (incluye el motor y el rodete del ventilador).

OPERACIÓN

Opere este ventilador mediante un interruptor de encendido/apagado o control de velocidad de estado sólido. Vea los detalles en la sección "Conexión eléctrica". El uso de los controles de la velocidad con excepción de los modelos 78V y 78W de Broan puede causar un ruido del tarareo del motor.

A la persona que realiza la instalación: Deje este manual con el dueño de la casa.

INSTALACIONES TÍPICAS

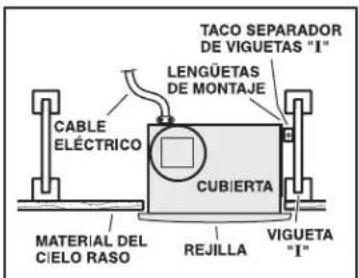

Montaje de la cubierta en viguetas "I".

TACO SEPARADOR DE VIGUETAS "I" LENGÜETAS DE MONTAJE CABLE ELÉCTRICO CUBIERTA MATERIAL DEL CIELO RASO REJILLA VIGUETA "I"

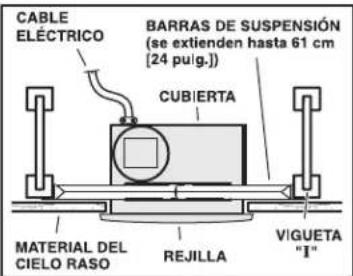

Montaje de la cubierta en cualquier parte entre las viguetas "I" por medio de barras de suspensión.

CABLE ELÉCTRICO BARRAS DE SUSPENSIÓN (se extienden hasta 61 cm [24 pu/g.]) CUBIERTA MATERIAL DEL CIELO RASO REJILLA VIGUETA "I"

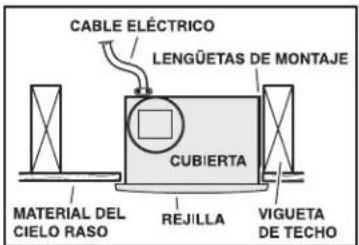

Montaje de cubierta en viguetas.

CABLE ELÉCTRICO LENGÜETAS DE MONTAJE CUBIERTA MATERIAL DEL CIELO RASO REJILLA VIGUETA DE TECHO

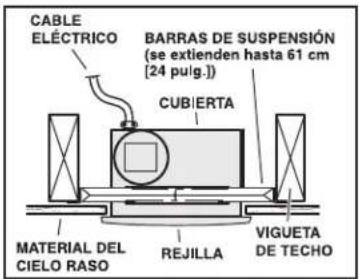

Montaje de la cubierta en cualquier parte entre las viguetas por medio de barras de suspensión.

CABLE ELÉCTRICO BARRAS DE SUSPENSIÓN (se extienden hasta 61 cm [24 pulg.]) CUBIERTA MATERIAL DEL CIELO RASO REJILLA VIGUETA DE TECHO

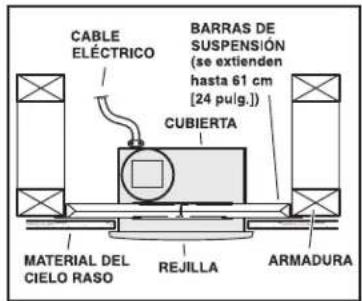

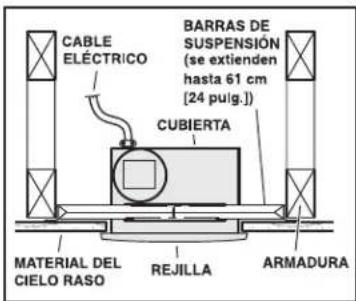

Montaje de la cubierta en cualquier parte entre armaduras por medio de barras de suspensión.

CABLE ELÉCTRICO BARRAS DE SUSPENSIÓN (se extienden hasta 61 cm [24 pulg.]) CUBIERTA MATERIAL DEL CIELO RASO REJILLA ARMADURA

Montaje de la cubierta en cualquier parte entre armaduras por medio de barras de suspensión.

CABLE ELÉCTRICO BARRAS DE SUSPENSIÓN (se extienden hasta 61 cm [24 pulg.]) CUBIERTA MATERIAL DEL CIELO RASO REJILLA ARMADURA

PLANIFICACIÓN DE LA INSTALACIÓN

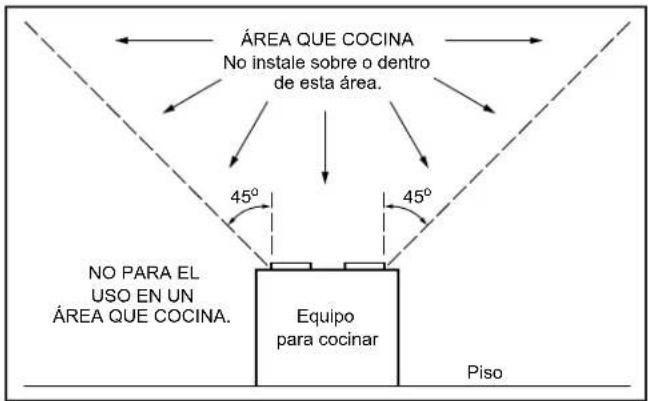

ÁREA QUE COCINA No instale sobre o dentro de esta área. NO PARA EL USO EN UN ÁREA QUE COCINA. Equipo para cocinar 45° 45° Piso

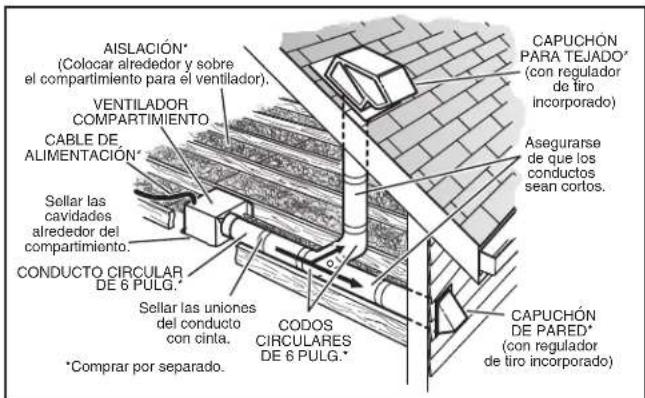

AISLACIÓN* (Colocar alrededor y sobre el compartimiento para el ventilador). VENTILADOR COMPARTIMIENTO CABLE DE. ALIMENTACIÓN* Sellar las cavidades alrededor del compartimiento. CONDUCTO CIRCULAR DE 6 PULG.* *Comprar por separado. CAPUCHÓN PARA TEJADO* (con regulador de tiro incorporado) Asegurarse de que los conductos sean cortos. CODOS CIRCULARES DE 6 PULG.* CAPUCHÓN DE PARED* (con regulador de tiro incorporado)

Los conductos desde este ventilador hacia el exterior del edificio tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía del ventilador. Utilice el tramo de conductos más corto y recto posible para obtener un desempeño óptimo y evite instalar el ventilador con conductos menores que los recomendados. El aislamiento alrededor de los conductos puede reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en conductos existentes podrían no obtener el flujo de aire nominal.

Instale una tapa de techo o de pared que tenga un regulador de tiro incorporado a fin de reducir los contratiros.

Alimente la unidad con el voltaje de línea y el cable eléctrico apropiados.

INSTALE LA CUBIERTA Y EL CONDUCTO

1a. Instale la cubierta en las viguetas o viguetas "I".

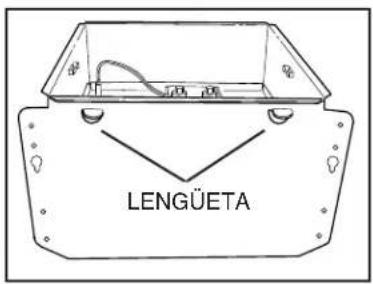

Con un alicate, doble las LENGUETAS de la cubierta a 90°. Sostenga la cubierta en su lugar de manera que las lengüetas de la cubierta hagan contacto con la parte inferior de la vigueta. Para el montaje de la cubierta se utilizan cuatro (4) tornillos o clavos. Atornille o clave la cubierta a la vigueta a través de los orificios más bajos de cada brida de montaje, y seguidamente a través de los más altos. NOTA: Para el montaje en la VIGUETA "I", tal SEPARADORES (inclu brida de montaje y la v

LENGÜETA

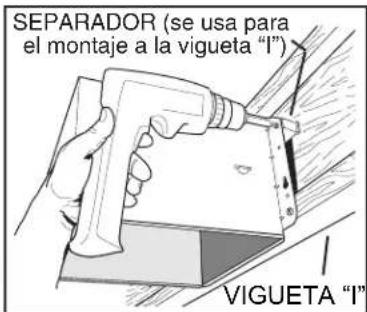

SEPARADOR (se usa para el montaje a la vigueta "I") VIGUETA "I"

O BIEN

1b. Instale la cubierta en cualquier parte entre las armaduras, viguetas o viguetas "I" por medio de barras de suspensión.

Se proporcionan barras de suspensión deslizantes para facilitar la colocación adecuada de la cubierta en cualquier parte entre la estructura. Estas barras se adaptan a toda clase de estructuras (construcciones de viguetas "I", viguetas estándar y armaduras) y se extienden a un máximo de 61 cm (24 pulg.).

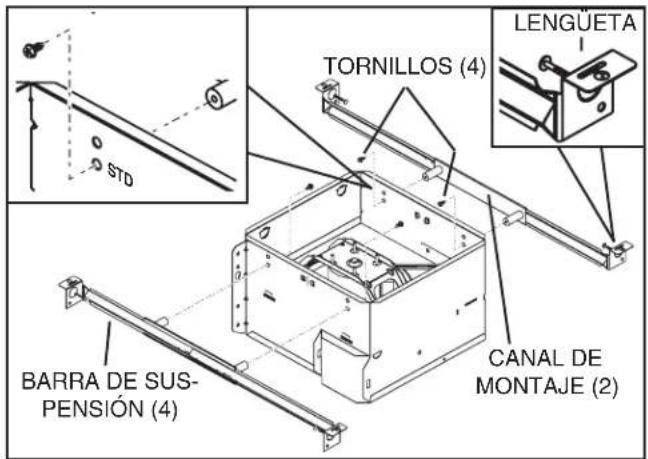

STO TORNILLOS (4) LENGÜETA BARRA DE SUS- PENSIÓN (4) CANAL DE MONTAJE (2)

Fije los CANALES DE MONTAJE a la cubierta con los TORNILLOS incluidos. Asegúrese de que las LENGÜETAS estén de cara hacia arriba, tal como se muestra. Utilice el juego de orificios de montaje del canal (marcados como "STD") para montar la cubierta al ras con la parte inferior de la tablarroca. Utilice el otro juego de orificios (sin marca) para montar la cubierta al ras con la parte superior de la tablarroca.

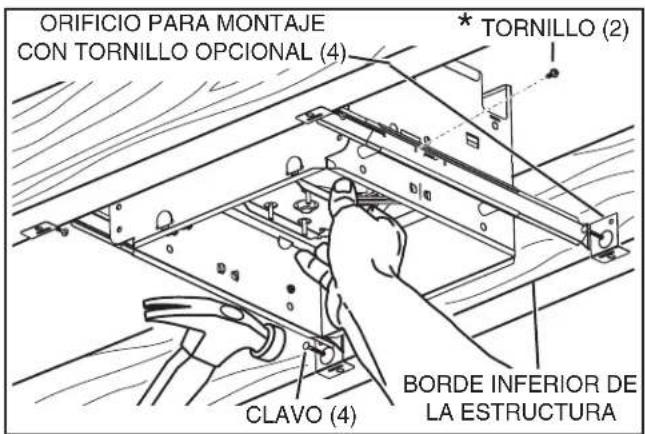

ORIFICIO PARA MONTAJE CON TORNILLO OPCIONAL (4) * TORNILLO (2) CLAVO (4) BORDE INFERIOR DE LA ESTRUCTURA

Abra las BARRAS DE SUSPENSIÓN hasta el ancho de la estructura.

Sostenga el ventilador en su sitio envolviendo las lengüetas de la barra de suspensión alrededor del BORDE INFERIOR DE LA ESTRUCTURA.

CLAVE el ventilador a la estructura o sujételo con tornillos (no incluidos) a través de los ORIFICIOS que están cerca de los clavos. * Para lograr un montaje silencioso: acople y fije las barras de suspensión con TORNILLOS, o doble los canales de montaje con un alicate bien justos alrededor de las barras de suspensión.

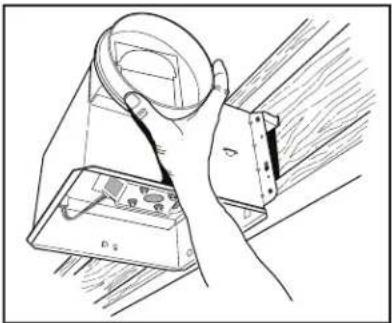

2. Acople el conector del regulador de tiro/conducto.

Conecte a presión el conector del regulador de tiro/ conducto en la cubierta. Asegúrese de que el conector esté al ras con la parte superior de la cubierta y que la ale

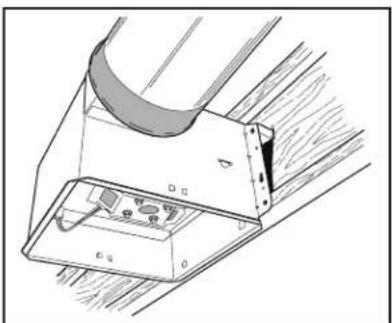

3. Instale el conducto redondo de 6 pulgadas.

Conecte el conducto redondo de 6 pulgadas al conector del regulador/conducto. Extienda el conducto hacia una tapa de techo o tapa de pared.

Encinte todas las conexiones de los conductos para fijarlas y hacerlas herméticas al aire.

CONEXIÓN ELÉCTRICA

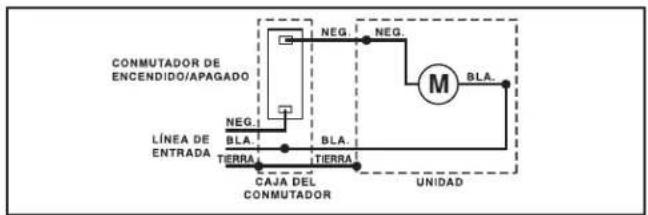

CONMUTADOR DE ENCENDIDO/APAGADO LÍNEA DE ENTRADA TIERRA CAJA DEL CONMUTADOR UNIDAD NEG. NEG. BLA. BLA. TIERRA.

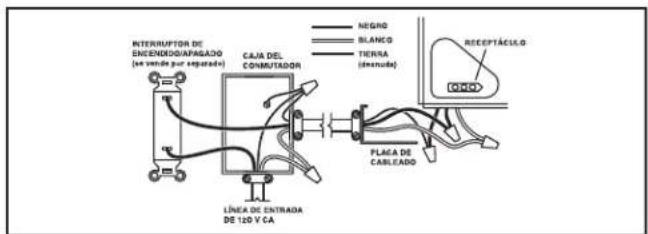

INTERLIUFOR DE ENCENIDO/APAGADO (se vende por separado) CAJA DEL COMUTADOR LENA DE ENTRADA DE 120 V CA NEGRO BLANCO TIERRA (remnada) RECEPTÁCULO PLAGA DE CABLEADO

4. Conecte los cables eléctricos.

Extienda el cableado de la casa de 120 V CA al lugar de la instalación. Utilice una conexión aprobada por UL para afianzar el cableado de la casa a la placa de cableado. Conecte los cables tal como se ilustra en los diagramas de cableado.

INSTALE LA REJILLA

5. Termine el cielo raso.

Instale el material del cielo raso. Recorte alrededor de la cubierta.

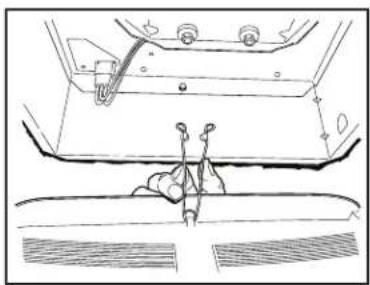

6. Acople la rejilla a la cubierta.

Apriete los resortes de la rejilla e insértelos en las ranuras que se encuentran a cada lado de la cubierta.

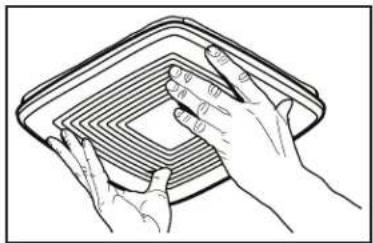

7. Empuje la rejilla contra el cielo raso.
