MANUAL DE USUARIO WSnow23 WESTINGHOUSE

SOPLADOR DE NIEVE DE 584,2 mm (23 pulg.)

MANUAL DE USUARIO

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

Si tiene preguntas o necesita ayuda, llame al servicio de atención al cliente al 855-944-3571.

TABLA DE CONTENIDO

Introducción....2-3

Seguridad 4-6

Eléctrico....7

Componentes 8

Montaje....9-12

Operación....13-14

Mantenimiento....15

Solución de problemas....16

Línea de atención al cliente/dirección de la empresa.... Back Page

INTRODUCCIÓN

ADVERTENCIA

ADVERTENCIA La operación, el servicio y el mantenimiento de este equipo pueden exponerlo a productos químicos que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para minimizar la exposición, evite respirar los gases de escape y use guantes o lávese las manos con frecuencia cuando realice el mantenimiento de este equipo. Para obtener más información, visite www.P65warnings.ca.gov

EXENCIONES DE RESPONSABILIDAD

Toda la información, ilustraciones y especificaciones de este manual estaban vigentes en el momento de su publicación. Las ilustraciones que se utilizan en este manual se ofrecen únicamente como vistas de referencia representativas. Nos reservamos el derecho de realizar cualquier cambio en las especificaciones o el diseño sin previo aviso.

RESERVADOS TODOS LOS DERECHOS

Reservados todos los derechos. No se permite la reproducción en ninguna forma sin el permiso por escrito de Westinghouse Outdoor Power Equipment.

PELIGRO

antes de usar o realizar el mantenimiento de este producto. El incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar lesiones graves o la muerte.

ACTUALIZACIONES

El manual de usuario más reciente para sus productos Westinghouse se puede encontrar en nuestra pestaña de soporte wpowereq.com/pages/manuals

O escanee el siguiente código QR con la cámara de su teléfono inteligente para ser dirigido al enlace

REGISTRACIÓN DEL PRODUCTO

Para una cobertura de garantía sin problemas, es importante registrar su producto Westinghouse.

Puedes registrarte por:

- Completar y enviar por correo la tarjeta de registro del producto incluida en la caja.

- Registro del producto suen línea en: wpowereq.com/pages/warranty-registration

- Escanee el código QR anterior con la cámara de su teléfono inteligente para ser dirigido al enlace de registro móvil.

Para su archivo

Fecha de compra:

Número de modelo:

Número de serie:

Lugar de compra:

- Envío de la siguiente información del producto a:

IMPORTANTE: Guarde su recibo de compra para una cobertura de garantía sin problemas.

ESPECIFICACIONES

Voltaje CA....120 V/60 Hz, 15 amperios

Ancho de limpieza máxima.....58,4 cm (23 pulg.)

Distancia máxima de lanzamiento....7,6 m (25 pies)

Altura máxima de entrada de nieve.....30,5 cm (12 pulg.)

Tamaño de la rueda....15,24 cm (6 pulg.)

Peso de la máquina....13,49 kg (29,76 libras)

AVISO

Este producto está diseñado y clasificado para funcionamiento continuo a temperaturas ambiente superiores a 23 °F (−5 °C). Si es necesario, este producto se puede operar en temperaturas extremadamente calientes o extremadamente frías por períodos cortos. Si el producto se expone a temperaturas extremas durante el almacenamiento, debe volver a colocarse dentro del rango de temperatura óptimo antes de la operación.

AVISO

¡Gracias por elegir Westinghouse! POR FAVOR LEA ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO.

Si tiene alguna pregunta o experimenta un problema con su compra de Westinghouse, llámenos al 1-855-944-3571 para hablar con un agente.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

¿TIENE PREGUNTAS?

Envíenos un correo electrónico a

[e-mail] o llame al 1-855-944-3571

DEFINICIONES DE SEGURIDAD

Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO se utilizan en este manual para resaltar información importante. Asegúrese de que los significados de esta información de seguridad sean conocidos por todos los que operan, realizan el mantenimiento o están cerca del generador.

Este símbolo de alerta de seguridad aparece con la mayoría de las declaraciones de seguridad. Significa atención, ponte alerta, ¡tu seguridad está en juego! Lea y respete el mensaje que sigue al símbolo de alerta de seguridad.

PELIGRO

Indica una situación peligrosa

que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA

Indica una situación peligrosa

que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación peligrosa

que, si no se evita, podría provocar lesiones leves o moderadas.

AVISO

Indica una situación que puede causar

daños al generador, a la propiedad personal y/o al medio ambiente, o hacer que el equipo funcione incorrectamente.

NOTA: Indica un procedimiento, práctica o condición que se debe seguir para que el generador funcione de la manera prevista.

SÍMBOLOS DE SEGURIDAD

Siga toda la información de seguridad contenida en este manual del usuario, así como la información en la etiqueta del producto..

SÍMBOLO	DESCRIPCIÓN
	Símbolo de advertencia de seguridad. Indica un riesgo potencial de lesiones personales.
	Lea el manual del operador. Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
	Use protección para los oídos.
	Doble Aislamiento.
	Antes de cualquier trabajo en la máquina, desconecte el enchufe de la toma de corriente.

SÍMBOLO	DESCRIPCIÓN
	Use protección para los ojos. Utilice siempre protección para los ojos con protectores laterales marcados para cumplir con ANSI Z87.1.
	Use mascarilla antipolvo.
	Utilice guantes protectores.
	Utilice calzado protector.
	Antes de trabajar con su herramienta, asegúrese de que ningún cable de alimentación resulte dañado.
	Mantenga las manos y los pies alejados. Mantenga las manos y los pies alejados del sinfín y del conducto.
	PELIGRO! No use las manos para desatascar el conducto.Apague el motor antes de destapar el conducto de descarga. No camine delante de la máquina en marcha. No dirija la descarga hacia un transeúnte.
	Alerta de condiciones húmedas. Para reducir el riesgo de descarga eléctrica, no lo exponga a la lluvia y guárdelo en interiores.
	Evite descargar material contra una pared u obstrucción. Mantenga a todos los transeúntes, niños y mascotas a una distancia mínima de 100 pies.
	Ricochet. Los objetos arrojados pueden rebotar y provocar lesiones personales o daños a la propiedad.
	Deje que todas las piezas móviles se detengan por completo y desconéctelas de la fuente de alimentación antes de intentar eliminar una obstrucción o reparar la unidad.
STOP	Mantenga las manos lejos del impulsor.
	PELIGRO! Evite lesiones por el sinfín giratorio: mantenga alejadas las manos, los pies y la ropa.
	No abra ni retire los escudos de seguridad mientras el motor esté en marcha.
	Asegúrese siempre de que otras personas y mascotas permanezcan a una distancia segura del producto cuando esté en funcionamiento. En general, los niños no deben acercarse a la zona donde se encuentra el producto.

ADVERTENCIA

LEA Y COMPRENDA

TODAS LAS INSTRUCCIONES. El incumplimiento de las instrucciones señaladas abajo y en la máquina puede causar descargas eléctricas, incendios y/o lesiones serias.

- Familiarícese con su equipo soplador de nieve eléctrica. Lea cuidadosamente el manual del operador. Aprenda sus usos y limitaciones, así como los posibles peligros específicos de esta equipo soplador de nieve. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión seria.

- No permita que los niños usen el equipo soplador de nieve. No es un juguete.

- Sólo utilice accesorios recomendados por el fabricante para cada modelo en particular se describe en este manual. Accesorios que pueden ser adecuados para una equipo soplador de nieve pueden significar un riesgo de lesiones si se emplean con otra equipo soplador de nieve. Sólo utilice el producto de la forma descrita en este manual.

- No coloque ningún objeto en las aberturas. No la utilice con ninguna abertura bloqueada; manténgalas libres de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.

- Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y piezas móviles de la unidad.

- Asegúrese de que esté en buen estado el cordón de extensión. Al utilizar un cordón de extensión, utilice uno del suficiente calibre para soportar la corriente que consume el producto. Se recomienda que los conductores sean de calibre 14 (A.W.G.) por lo menos, para un cordón de extensión de 15 m (50 pies) de largo o menos. Si tiene dudas, utilice un cordón del calibre más grueso siguiente. Cuanto menor es el número de calibre, mayor es el grueso del cordón. Un cordón de un calibre insuficiente causa una caída en el voltaje de línea, y produce recalentamiento y pérdida de potencia.

- ADVERTENCIA: Use cordones de extensión para exteriores que lleven las marcas SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A o SJTOW-A. Estos cordones están aprobados para el uso en el exterior y reducen el riesgo de descargas eléctricas.

- Los circuitos o las tomas donde se conecta este producto deben estar protegidos con un interruptor de circuito accionado por falla de conexión a tierra (GFCI). Hay receptáculos con la protección de un GFCI integrado, y pueden utilizarse para contar con esta característica de seguridad.

- Este equipo soplador de nieve debe conectarse a tierra mientras está en uso para proteger al operador contra las descargas eléctricas. El equipo soplador de nieve está equipado de un cordón de 3 conductores aprobado y de una clavija del tipo de conexión a tierra de 3 patillas adecuadas para el receptáculo de conexión a tierra apropiado. El conductor verde o verde y amarillo del cordón es el cable de conexión a tierra. Nunca conecte el cable verde o verde y amarillo a un terminal vivo. La unidad cuenta con una clavija similar a la que se muestra en la Figura 2.

- Sólo utilice cordones de extensión para exteriores de 3 conductores con clavijas de tres patillas y receptáculos de tres polos que acepten la clavija del cordón del equipo soplador de nieve. Reemplace o repare los cordones dañados.

- La producto cuenta con un retén para el cordón de extensión, el cual evita que se afloje el cordón en el enchfe de la unidad sea si aquél experimenta un tirón.

- Si el cable se daña de alguna manera mientras está enchufado, tire del cable de extensión del receptáculo de la pared.

- No haga mal uso del cordón — Nunca porte el equipo soplador de nieve sujetándola por el cordón eléctrico, ni tire del mismo para desconectarla de la toma de corriente. Mantenga el cordón eléctrico alejado del calor, del aceite y de los bordes afilados.

- Mantenga las manos lejos de piezas en movimiento.

- Evite los arranques accidentales — Evite un arranque accidental de la unidad. Asegúrese de que el gatillo del interruptor no esté oprimido antes de conectar la herramienta.

- No utilice la herramienta si el interruptor no enciende o no apaga. Una herramienta que no pueda controlarse con el interruptor es peligrosa y debe repararse.

- No utilice equipo soplador de nieve en entornos explosivos, como los existentes alrededor de líquidos, gases y polvos inflamables. Los equipo soplador de nieve eléctricas generan chispas que pueden encender el polvo y los vapores inflamables.

- Mantenga alejados a transeúntes, niños y demás presentes por lo menos a 30,5 metros (100 pies) de distancia al utilizar una equipo soplador de nieve eléctrica. Toda distracción puede causar la pérdida del control del equipo soplador de nieve.

- Si el aparato de mano no está funcionando adecuadamente, se dejó caer, se daño, se dejó a la intemperie, o se dejó caer dentro del agua, regrésela al centro de servicio autorizado.

- Permanezca alerta, preste atención a lo que esté haciendo y aplique su sentido común al utilizar el equipo soplador de nieve eléctrica. No utilice el equipo soplador de nieve si está cansado, trastorno o se encuentra bajo los efectos de alguna droga, alcohol o medicamento. Un momento de inatención al utilizar el equipo soplador de nieve eléctrica puede causar lesiones corporales de gravedad.

- Póngase equipo de seguridad. Siempre póngase protección ocular. Cuando lo exijan las circunstancias, debe ponerse careta contra el polvo, zapatos de seguridad antiderrapantes, casco y protección auditiva.

- Vístase adecuadamente — No vista ropas holgadas, pañuelos ni joyas. Pueden quedar atrapadas en las piezas móviles.

- Revise si las piezas móviles están desalineadas o atoradas, si hay piezas rotas o toda otra condición que pudiese afectar el funcionamiento del equipo soplador de nieve. Si se daña el equipo soplador de nieve, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por equipo soplador de nieve mal cuidadas.

- Mantenga el equipo soplador de nieve y su mango secos, limpios y sin aceite ni grasa. Siempre utilice un paño limpio para la limpieza de la unidad. Nunca utilice fluidos para frenos, gasolina, productos a base de petróleo ni solventes fuertes

para limpiar el equipo soplador de nieve. Con el cumplimiento de esta regla se reduce el riesgo de una pérdida de control y el deterioro de la carcasa de plástico de la unidad.

- Siempre use gafas de seguridad con protección lateral. Los anteojos comunes sólo tienen lentes resistentes a los impactos. NO son anteojos de seguridad. Con el cumplimiento de esta regla se reduce el riesgo de posibles lesiones oculares.

- Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1 junto con protección auditiva.

- Protéjase los oídos. Durante períodos prolongados de utilización del producto, póngase protección para los oídos. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.

- No exponga las equipo soplador de nieve eléctricas a la lluvia. La introducción de agua en una equipo soplador de nieve eléctrica aumenta el riesgo de descargas eléctricas.

- Póngase pantalones, botas y guantes gruesos. Evite ropas holgadas o joyas que pudieran resultar atrapadas en piezas móviles de la máquina o del motor.

- Utilice botas de goma cuando haga funcionar el equipo soplador de nieve. Calzado de seguridad protegerá sus pies y mejore su postura en superficies resbaladizas. No camine descalzo o use sandales.

- Mantenga los pies bien afirmados y el equilibrio. No trate de alcanzar demasiado lejos. Se puede perder el equilibrio al tratar de alcanzar demasiado lejos.

- No utilice el equipo soplador de nieve en una dirección en la que la nieve caiga sobre las personas o las mascotas. La nieve o otros objetos arrojados pueden provocar lesiones personales graves.

- Guarde en el interior los equipo soplador de nieve que no esté usando — Mientras no se esté utilizando, el equipo soplador de nieve debe almacenarse en el interior, en un sitio seco y bajo llave, desenchufado y lejos del alcance de los niños.

- Mantenga a todos los circunstantes, niños y animales por lo menos a 30,5 metros (100 pies) de distancia.

- El servicio del instrumento debe ser realizado sólo por personal calificado de reparación. Atienda a o la conservación realizada por el personal sin título puede tener como resultado un riesgo de la herida.

- Al atender a un instrumento, el uso el reemplazo sólo idéntico despide. Reemplace o repare las piezas dañadas. Siga las instrucciones en la sección de la Conservación de este manual. El uso de partes o fracaso no autorizados seguir la Conservación las Instrucciones pueden crear un riesgo del golpe o la herida.

- Nunca utilice el soplador cerca del fuego, chimeneas, cenizas al rojo vivo, asadores, etc. El uso cerca del fuego o las cenizas calientes puede propagar incendios y producir lesiones serias y/o daños a los bienes.

- Nunca use una equipo soplador de nieve para esparcir productos químicos, fertilizantes ni ninguna otra sustancia tóxica. Esparcir estas sustancias podría producir lesiones serias al operador o a las personas presentes.

- Nunca coloque el soplador en ninguna superficie, excepto que sea una superficie dura y limpia cuando el motor se encuentra en funcionamiento. Es posible que la entrada de aire recoja grava, arena y otros residuos y los arroje al operador o a los espectadores, lo que puede causar lesiones serias.

- Revise el área de trabajo cada vez antes de usar la unidad. Retire todos los objetos como piedras, vidrio roto, clavos, alambre o cuerda que puedan salir disparados o enredarse en la máquina.

- No utilice el equipo soplador de nieve en el hielo, ya que puede provocar que el operador se resbale y caiga, causando posibles lesiones personales graves.

- Nunca utilice el equipo soplador de nieve en lagos, ríos o pequeñas superficies congelados. Si el hielo se rompe, pueden producirse lesiones graves o la muerte.

- Nunca utilice el equipo soplador de nieve en el techo o en cualquier otra superficie inestable, ya que puede provocar lesiones personales graves o la muerte.

- Para uso doméstico únicamente.

- Utilice el aparato adecuado para la tarea — No utilice el equipo soplador de nieve para ninguna función diferente de las especificadas.

- No fuerce el equipo soplador de nieve — Efectúa el trabajo mejor y de manera más segura, si se utiliza a la velocidad para la que está diseñada.

- Nunca dirija el material descargado hacia una persona. Evite descargar el material contra una pared u obstrucción. El material puede rebotar hacia el operador. Detenga el equipo soplador de nieve cuando cruce por superficies de grava o rocosas.

- Si el equipo soplador de nieve golpea un objeto extraño, siga estos pasos:

- Suelte el gatillo del interruptor y espere hasta que la unidad se detenga por completo.

- Desconecte el equipo soplador de nieve de la fuente de alimentación.

- Inspeccione minuciosamente el equipo soplador de nieve para ver si tiene daños.

- Repare todo daño antes de volver a arrancar el equipo soplador de nieve y continuar utilizándola.

- No levante ni sostenga el equipo soplador de nieve por encima del suelo cuando lo haga funcionar, ya que esto puede provocar la pérdida del control y posibles lesiones personales graves. Utilice el equipo soplador de nieve únicamente conforme a las instrucciones especiales para su uso que se proporcionan en el manual del operador.

- Mantenga las protecciones en su lugar y en buenas condiciones.

- Desconecte la clavija del suministro de corriente cuando no está usándose, antes de iniciar una tarea de mantenimiento, y cuando esté cambiando los accesorios.

- Mantenga el equipo soplador de nieve con cuidado — Siga las instrucciones para la lubricación y el cambio de accesorios.

- Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta herramienta. Si presta a alguien esta herramienta, facilítele también las instrucciones con el fin de evitar un uso indebido del producto y posibles lesiones.

CORDONES DE EXTENSIÓN

Vea la figura 1.

Al utilizar una herramienta eléctrica a una distancia considerable de la fuente de corriente, asegúrese de utilizar un cordón de extensión con la suficiente capacidad para soportar la corriente de consumo del producto. Un cordón de un calibre insuficiente causa una caída en el voltaje de línea, la cual a su vez produce recalentamiento y pérdida de potencia. Básese en la tabla suministrada para determinar el grueso mínimo requerido del cordón de extensión. Solamente deben utilizarse cordones con forro redondo registrados en Underwriter's Laboratories (UL).

Al trabajar a la intemperie con un producto, utilice un cordón de extensión fabricado para uso en el exterior. Este tipo de cordón lleva las letras "WA" o "W" en el forro.

Antes de utilizar un cordón de extensión, inspecciónelo para ver si tiene conductores flojos o expuestos y aislamiento cortado o gastado.

Se puede hacer un nudo para atar el cordón de extensión y el cordón eléctrico para impedir que se desconecten durante el uso. Ate el nudo como se muestra en la figura 1, luego conecte el extremo de la clavija del cordón eléctrico en el extremo del receptáculo del cordón de extensión. Este método también se puede usar para atar dos cordones de extensión.

**Amperaje (aparece en la placa de datos del producto)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longitud del cordon Calibre conductores (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 –

**Se usa en los circuitos de calibre 12, de 20 A.
NOTA: AWG = Calibre conductores norma americana

ADVERTENCIA

Mantenga el cordón de

extensión fuera del área de trabajo. Al trabajar con una herramienta eléctrica, coloque el cordón de tal manera que no pueda enredarse en la madera, herramientas o ninguna obstrucción. La inobservancia de esta advertencia puede causar lesiones corporales serias.

ADVERTENCIA

Inspeccione los cordones de

extensión antes de cada uso. Si están dañados reemplácelos de inmediato. Nunca utilice el producto con un cordón dañado, ya que si toca la parte dañada puede producirse una descarga eléctrica, y las consecuentes lesiones serias.

CONEXIÓN ELÉCTRICA

Este producto dispone de un motor eléctrico fabricado con precisión. Debe conectarse únicamente a un suministro de voltaje que tenga capacidad de 120 V/60 Hz CA (típico circuito hogareño de EE. UU.). No utilice este producto con corriente continua (corr. cont.). Una caída considerable de voltaje causa una pérdida de potencia y el recalentamiento del motor. Si el producto no funciona al conectarlo en una toma, vuelva a verificar el suministro de corriente.

VELOCIDAD Y CABLEADO

La velocidad no es constante y disminuye durante el corte o con un voltaje bajo. En cuanto al voltaje, el cableado de un taller es tan

FIG. 1 ATE LOS CABLES ELÉCTRICOS COMO SE MUESTRA

A - Cable de extensión
B - Cable del electrodoméstico

FIG. 2

A - Pin de conexión a tierra
B - Tomacorriente con conexión a tierra de 120 V

importante como la potencia nominal del motor. Una línea destinada sólo para luces no puede alimentar el motor de una herramienta eléctrica. El cable con el calibre suficiente para una distancia corta será demasiado delgado para una mayor distancia. Una línea que alimenta una herramienta eléctrica quizá no sea suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Vea la figura 2.

Este producto debe conectarse a tierra. En caso de un mal funcionamiento o desperfecto, la conexión a tierra brinda a la corriente eléctrica una trayectoria de mínima resistencia para disminuir el riesgo de una descarga eléctrica. Esta herramienta está equipada de un cordón eléctrico con un conductor y una clavija de conexión a tierra para equipo. La clavija debe conectarse en una toma de corriente igual que esté instalada y conectada a tierra correctamente, de conformidad con los códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma de corriente, llame a un electricista calificado para que instale una toma de corriente adecuada.

ADVERTENCIA

Si se conecta de forma

incorrecta el conductor de conexión a tierra del equipo puede presentarse un riesgo de descarga eléctrica. Si es necesaria la reparación o reemplazo del cordón eléctrico o de la clavija, lleve la herramienta a un centro de servicio autorizado.

Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las instrucciones de conexión a tierra o si no está seguro si la herramienta está bien conectada a tierra.

Repare o reemplace de inmediato todo cordón dañado o gastado.

Este producto se debe usar con un circuito de 120 V nominales y tiene una clavija de conexión a tierra similar a la clavija que se muestra en la figura 2. Conecte el producto únicamente a una toma de corriente que tenga la misma configuración que la clavija. No use un adaptador con este producto.

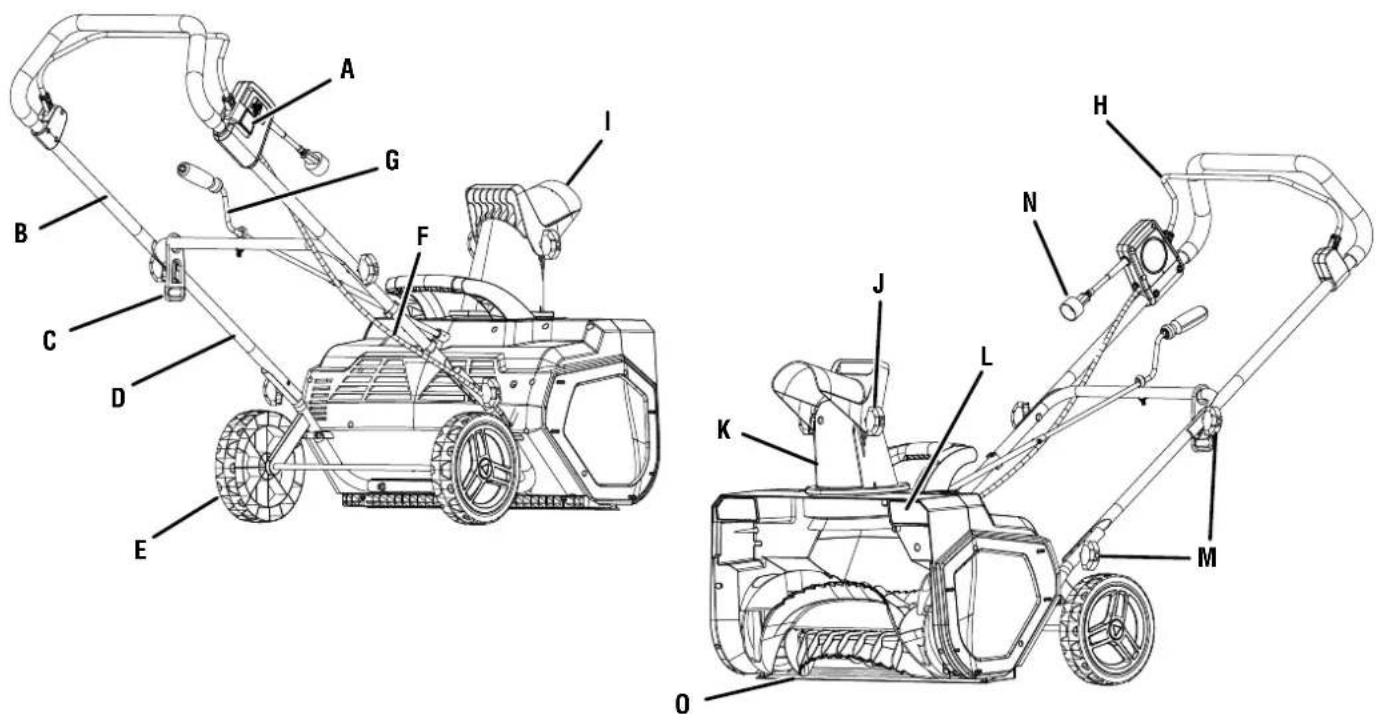

FIG. 3

A - Botón de inicio
B - Conjunto del mango superior
C - Retenedor del cable de alimentación
D - Mango inferior
E - Reuda

F - Cable de energía
G - Mango de rotación del conducto
H - Palanca
I - Deflector del conducto
J - Perilla de ajuste del conducto

K - Conducto de descarga
L - Faros
M - Perillas de bloqueo del mango
N - Enchufe CA
0 - Barrena

ENTENDIENDO SU SOPLADOR DE NIEVE

Vea la figura 3.

Para reducir el riesgo de lesiones personales y fallas del producto, lea y comprenda la información de este manual del usuario, así como la información en la etiqueta del producto.

BARRENA

La barrena grande de este producto le permite tomar una gran cantidad de nieve de hasta 12 pulg. de profundidad. También cuenta con un ancho de limpieza de 23 pulg.

MANIJA DE ROTACIÓN DEL CONDUCTO DE DESCARGA

La manija de rotación del conducto permite ajustar fácilmente el conducto de descarga para dirigir la descarga de la nieve.

RETENEDOR DEL CABLE DE ALIMENTACIÓN

El retenedor del cable de alimentación ayuda a controlar la posición segura del cable de alimentación conectado. También puede ayudar a evitar la desconexión accidental del cable de alimentación adjunto.

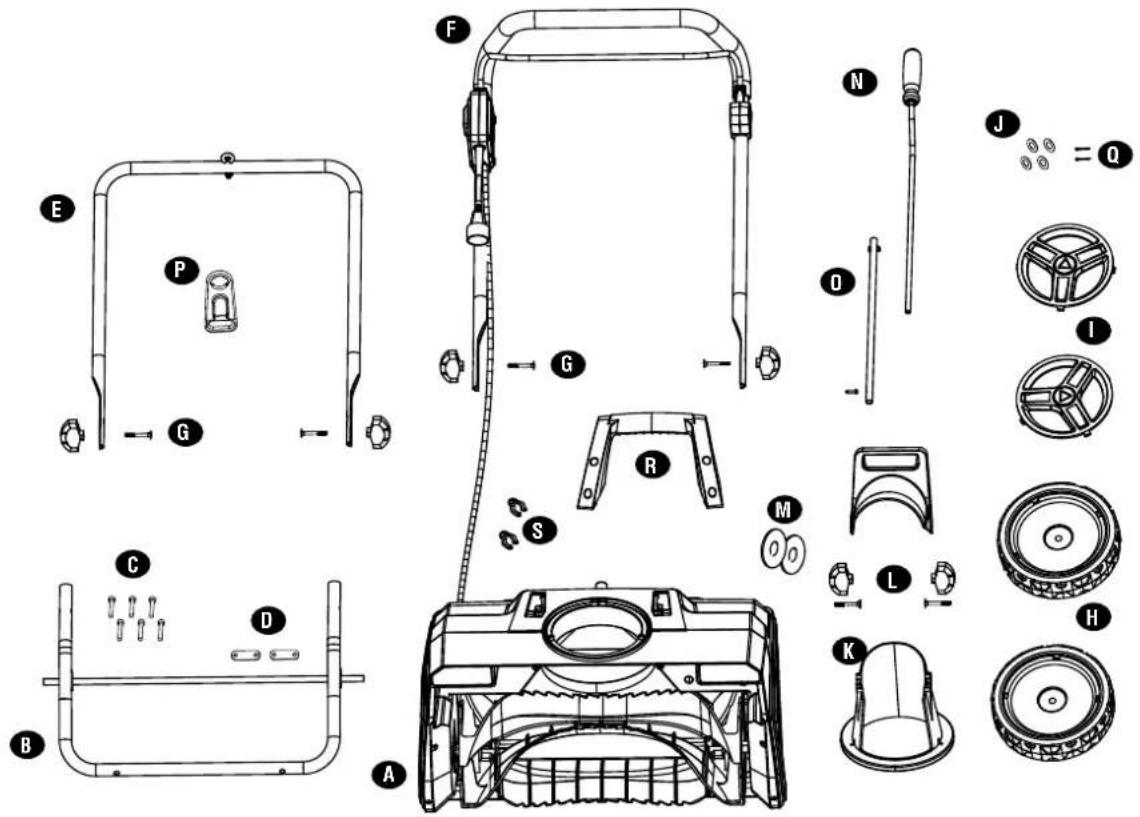

FIG. 4

A - Soplador de nieve
B - Cadre tubo y del eje
C - Pernos del marco (6)
D - Abrazaderas de tubo (2)
E - Mango inferior
F - Conjunto de manija superior
G - Perillas y pernos de ajuste del mango (4 cada)

H - Reuda (2)

I - Tapacubos (2)

J - Arandelas de ruedas (4)

K - Conducto de descarga de nieve

L - Perillas y pernos de ajuste de descarga de nieve (2 cada)

M - Arandelas de plastico (2)

N - Manija de rotación del conducto

0 - Biela del conducto

P - Retenedor del cable de alimentación

Q - Chaveta pasadores (2)

R - Mango auxiliar

S - Clips para cables (2)

NO SE MUESTRA

Guía de inicio rápido, manual de usuario, llave hexagonal

EXTRACCIÓN DEL CONTENIDO DE LA CAJA

ADVERTENCIA

Este producto requiere montaje. No intente operar este producto si alguno de los elementos de la LISTA INCLUIDA ya está ensamblado cuando retira el contenido de la caja. Estos artículos no son ensamblados por el fabricante y deben requerir el ensamblaje por parte del cliente. El uso de un producto ensamblado incorrectamente puede ser peligroso y podría provocar lesiones personales graves.

• Abra con cuidado la caja.
• Retire e inspeccione el contenido de la caja. Verifique que todos los elementos de la LISTA INCLUIDA estén presentes y sin daños.
• Recicle o deseche los materiales de embalaje adecuadamente.

LISTA INCLUIDA

Vea la figura 4.

Soplador de nieve, marco de tubo y eje, pernos del marco (6), abrazaderas de tubo (2), manija inferior, conjunto de manija superior, perillas y pernos de ajuste de la manija (4 cada uno), mango auxiliar, ruedas (2), tapacubos (2), chaveta pasadores (2), arandelas de rueda (4), canal de descarga de nieve, manija de rotación del canal, biela de conexión del canal, perillas y pernos de ajuste del canal de descarga de nieve (2 cada uno), arandelas de plástico (2), retenedor del cable de alimentación, clips para cable (2 ), llave hexagonal, guía de inicio rápido y manual de usuario.

Si falta alguna pieza, comuníquese con nuestro equipo de servicio en [e-mail] o llame al 1-855-944-3571.

HERRAMIENTAS NECESARIAS (no incluido)

Alicates de punta fina, destornillador Phillips.

ADVERTENCIA

No altere ni modifique este producto a menos que se indique lo contrario en este manual o en el fabricante. No utilice aditamentos o accesorios que no estén recomendados para su uso con este producto. Realizar modificaciones no autorizadas y utilizar accesorios incompatibles puede dañar la unidad y anular la garantía.

ADVERTENCIA

No lo conecte a la fuente de alimentación hasta que se complete el ensamblaje. El incumplimiento podría provocar un arranque accidental y posibles lesiones personales graves.

INSTALACIÓN DEL CADRE TUBO Y DEL EJE Vea la figura 5.

• Coloque el soplador de nieve boca abajo en una posición estable.
  ● Alinee el marco del tubo y el eje como se muestra.
• Coloque las abrazaderas del tubo sobre el extremo abierto del marco y fijelas con cuatro de los tornillos hexagonales con la llave hexagonal incluida.
• Asegure la parte en U del marco con los tornillos hexagonales restantes.

NOTA: Tenga cuidado de no apretar demasiado los tornillos.

INSTALACIÓN DE LAS RUEDAS

Vea la figura 6.

• Localice las dos ruedas, los tapacubos, las cuatro arandelas y las dos chavetas.
• Coloque una arandela en el eje.
• Deslice una rueda sobre el eje, seguida de una segunda arandela.
• Inserte una chaveta a través del agujero en el eje. Doble el lado más largo del pasador hacia afuera y sobre el eje para asegurar la rueda en su lugar.
• Alinee las lengüetas de la tapa de la rueda con las ranuras de la rueda y presione para fijarlas en su lugar.
• Repita para la otra rueda.

INSTALACIÓN DE LA MANIJA DE ASISTENCIA

Vea la figura 7.

Utilice la manija auxiliar para levantar la unidad.

• Alinee la manija auxiliar con el exterior del quitanieves como se muestra.
• Inserte los tornillos y apriételos firmemente. No apriete demasiado.

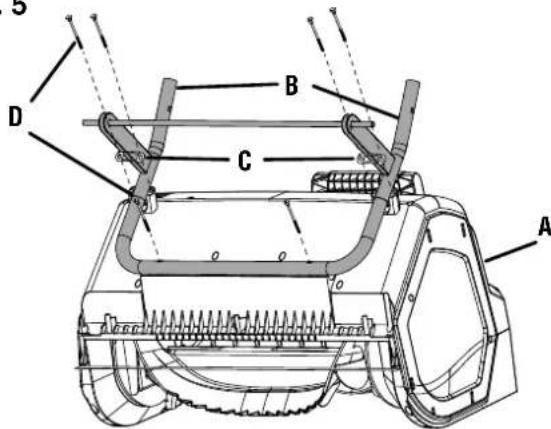

FIG. 5

A B C D

A - Soplador de nieve
B - Cadre tubo y del eje
C - Abrazaderas de tubo
D - Tornillo (6)

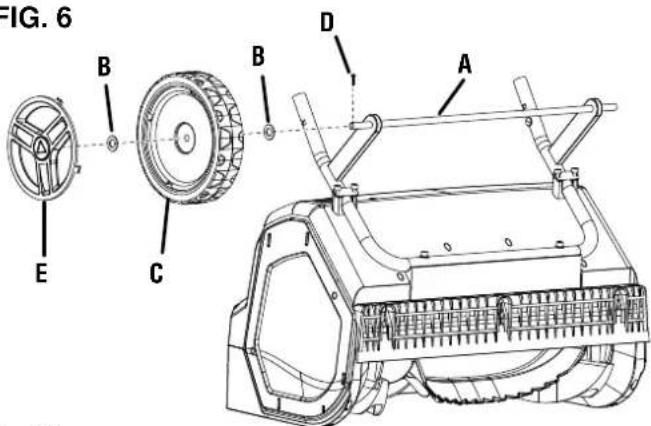

FIG. 6

FIG. 6 E B C B D A Fir

A - Eje
B - Arandela
C - Rueda
D - Chaveta
E - Tapacubos

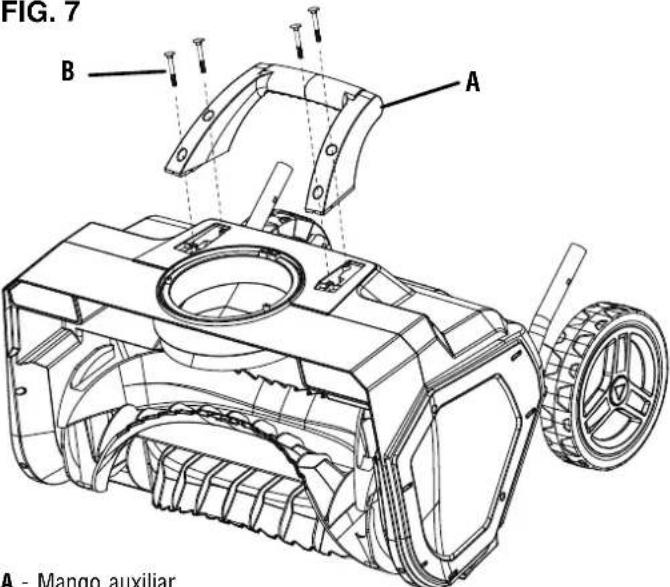

FIG. 7

FIG. 7 A - Mango auxiliar

A - Mango auxiliar
B - Tornillos (4)

INSTALACIÓN DEL CONDUCTO DE DESCARGA

Vea la figura 8.

Coloque el soplador de nieve de manera que descanse sobre sus ruedas en posición vertical.

• Coloque el conducto de descarga mirando hacia adelante sobre el soplador de nieve.
• Alinee los orificios del conducto con los orificios del collar.
• Inserte un tornillo en cada orificio del conducto y apriételo. No apriete demasiado.

INSTALACIÓN DEL DEFLECTOR DEL CONDUCTO

Vea la figura 9.

Coloque el soplador de nieve de manera que descanse sobre sus ruedas en posición vertical.

• Coloque el deflector del conducto de modo que quede boca abajo y su mango mire hacia adelante, como se muestra.
• Alinee los orificios e inserte un tornillo de ajuste desde el interior del conducto de descarga principal.
• Coloque una arandela de plástico entre el conducto principal y el deflector del conducto.
• Inserte el tornillo a través del orificio en el deflector del conducto.
• Rosque la perilla de ajuste del canal en el tornillo.
• Repita los pasos para el otro lado.

NOTA: Una vez que ambos lados estén conectados, levante el deflector del conducto a la posición deseada y apriete manualmente las perillas de ajuste.

INSTALACIÓN DEL MANGO INFERIOR

Vea la figura 10.

- Deslice el retenedor del cable de alimentación en el mango inferior.

NOTA: Asegúrese de que el ojo de la varilla de control del conducto esté hacia arriba. El retenedor del cable de alimentación se puede instalar en cualquier lado del mango. Considere qué lado del soplador de nieve estará más cerca de la fuente de energía para ayudar a controlar el cable en su área de trabajo.

• Alinee el orificio en la parte inferior de la manija inferior con el orificio en el marco del tubo.
• Inserte un tornillo a través del orificio del marco y a través del mango inferior.
• Enrosque la perilla de ajuste en el tornillo. Apriete a mano.
• Repita los pasos para el otro lado.

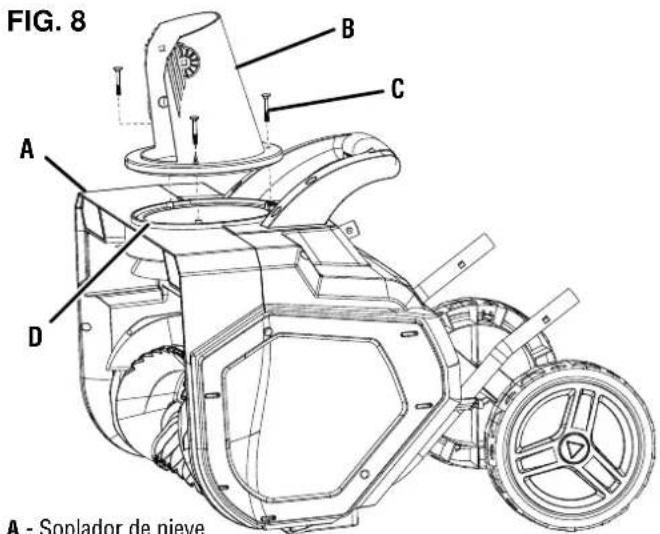

FIG. 8 A - Soplador de nieve

A - Soplador de nieve

B - Conducto

C - Tornillos (3)

D - Collar

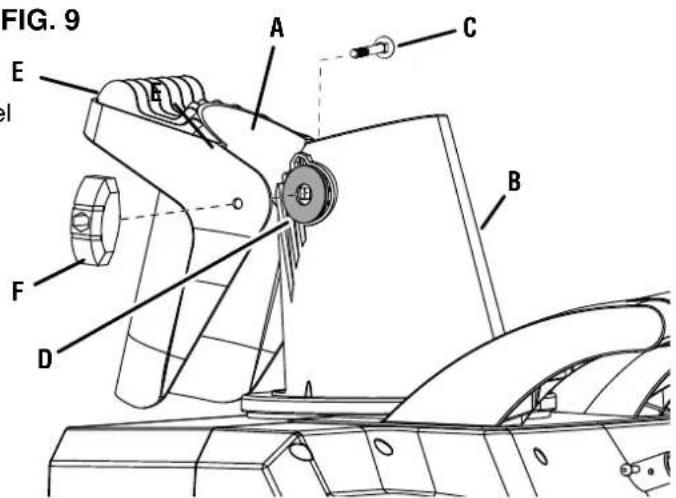

FIG. 9 A C E F B D

A - Conducto de descarga de nieve

B - Conducto de descarga principal

C - Tornillo de ajuste

D - Arandela de plastico

E - Mango del conducto de descarga de nieve

F - Perilla de ajuste del conducto

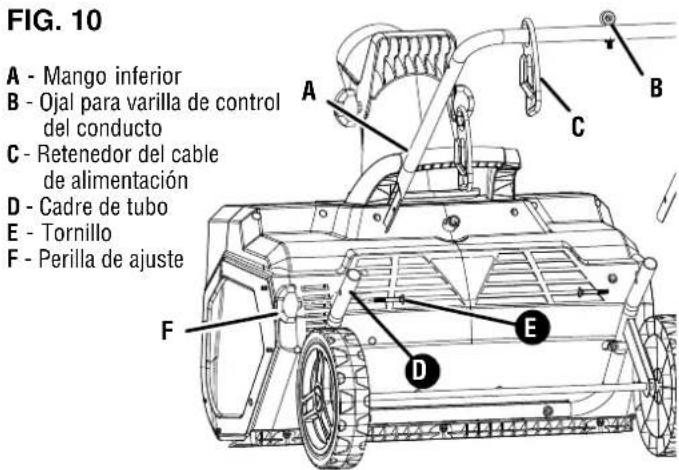

FIG. 10 A - Mango inferior B - Ojal para varilla de control del conducto C - Retenedor del cable de alimentación D - Cadre de tubo E - Tornillo F - Perilla de ajuste

INSTALACIÓN DEL CONJUNTO DEL MANGO SUPERIOR

Vea la figura 11.

- Alinee el orificio inferior del mango superior con el orificio superior del mango inferior.

AVISO

No permita que el cable de arranque o o atrapado al alinear las manijas.

• Inserte un tornillo a través de los orificios alineados.
• Enrosque la perilla de ajuste en el tornillo. Apriete a mano.
• Repita los pasos para el otro lado.

INSTALACIÓN DE LA BIELA DEL CONDUCTO DE DESCARGA

Vea la figura 12.

• Retire el tornillo en el conector de la varilla del conducto del quitanieves.
• Inserte la varilla de ajuste del conducto inferior y alinee los orificios en el conector y la pestaña.
• Vuelva a instalar y apriete el tornillo firmemente.
• Retire el tornillo y la tuerca en la parte superior de la varilla conectora del conducto inferior.
• Inserte del mango de ajuste del conducto superior a través del ojal en la manija inferior y dentro de la varilla inferior.
• Alinee los orificios para los tornillos, vuelva a instalar el tornillo y apriételo firmemente.
• Una vez que se complete el ensamblaje, asegure el cable de alimentación desde el interruptor al soplador de nieve al lado derecho del tubo del mango inferior con los dos clips para cable.

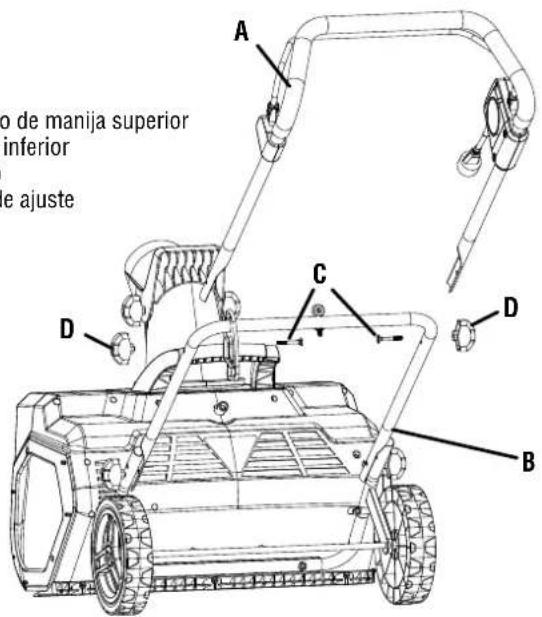

FIG. 11

A - Conjunto de manija superior
B - Mango inferior
C - Tornillo
D - Perilla de ajuste

o de manija superior inferior e ajuste A C D B

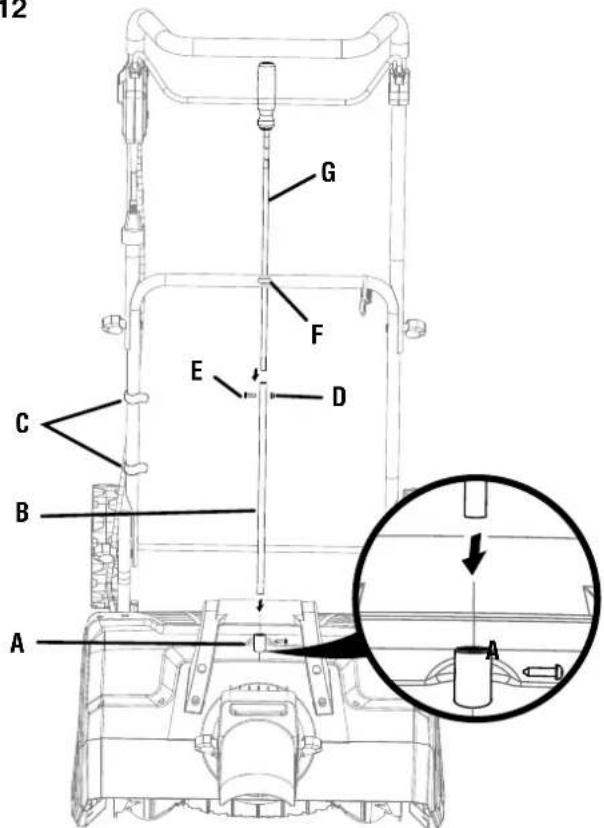

FIG. 12

12 G F E D C B A

A - Conector de varilla del conducto
B - Varilla de ajuste del conducto inferior.
C - Clips para cable
D - Tuerca
E - Tornillo
F - Ojete
G - Varilla y manija de ajuste del conducto superior

ADVERTENCIA

No permita que su

familiarización con este tipo de producto lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA

Siempre utilice protección

para los ojos con escudos laterales que cumplan con ANSI Z87.1. La inobservancia de esta advertencia puede causar el lanzamiento de objetos a los ojos, y por consecuencia posibles lesiones serias.

ADVERTENCIA

No utilice ningún aditamento o accesorio no recomendado por el fabricante de este producto. El empleo de aditamentos o accesorios no recomendados puede causar lesiones serias.

AVISO

Antes de cada uso, inspeccione todo el producto para detectar partes dañadas, faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Apriete firmemente todos los sujetadores y las tapas y no accione este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Póngase en contacto con el servicio al cliente o con un centro de servicio calificado para obtener ayuda.

ADVERTENCIA

Siempre desconecte la herramienta del suministro de alimentación antes de instalar las piezas, realizar ajustes. limpiarla o cuando no la utilice. Esto evitará que la unidad se accione accidentalmente y provoque lesiones graves.

CONEXIÓN A LA FUENTE DE ENERGÍA

Vea la figura 13.

Este producto está diseñado con un retenedor de cable que evita que el cable de extensión se suelte mientras se usa.

- Forme un bucle al final del cable de extensión.

- Inserte el bucle del cable de extensión a través de la abertura inferior hasta el retenedor del cable de alimentación.

- Coloque el lazo sobre el gancho. Tire ligeramente del cable para reducir la holgura y asegúrelo sobre el gancho.

- Conecte el soplador de nieve al cable de extensión.

NOTA: Eliminar todo exceso de holgura evitará que el enchufe se suelte del cable de extensión.

ARRANCAR Y PARAR EL SOPLADOR DE NIEVE

Vea la figura 14.

Para arrancar el motor:

- Conecte el soplador de nieve a la fuente de alimentación.

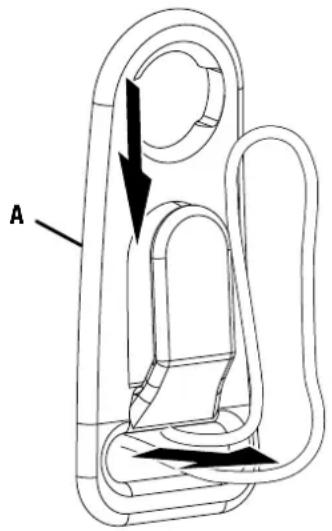

FIG. 13

A - Retenedor del cable de alimentación
B - Cable de extensión

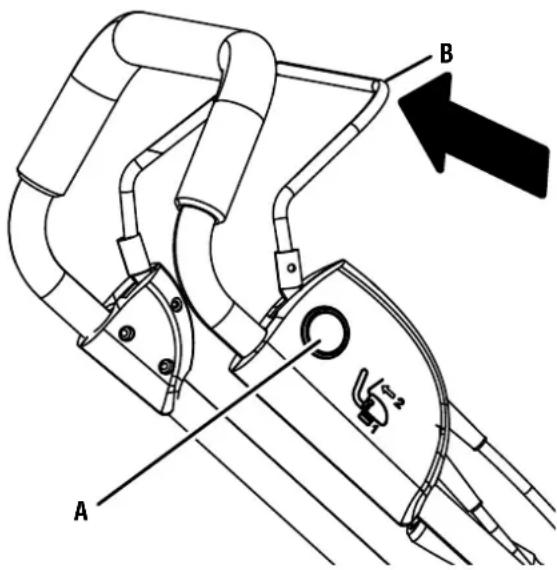

FIG. 14

A - Botón de inicio
B - Palanca

AVISO

Siempre asegure el cable de extensión a la unidad usando el retenedor del cable de alimentación. No utilizar el retenedor del cable de alimentación puede provocar daños al soplador de nieve y/o al cable de extensión.

• Mantenga presionado el botón de inicio.
• Tire y sostenga la palanca contra la manija para encender la unidad. Suelte el botón pero continúe sujetando el asa al mango.

Para detener el motor:

- Suelte la palanca.

AJUSTE DE EL CONDUCTO DE DESCARGA

Vea la figura 15.

El conducto se puede ajustar de izquierda a derecha para cambiar la dirección en la que se lanza la nieve.

• Gire la manija de ajuste del conducto en sentido antihorario para dirigir la nieve hacia la izquierda de la unidad.
• Gire la manija de ajuste del canal en el sentido de las agujas del reloj para dirigir la nieve hacia la derecha de la unidad.

CONSEJOS DE OPERACIÓN

ADVERTENCIA

Nunca utilice el equipo soplador de nieve en lagos, ríos o pequeñas superficies congelados. Si el hielo se rompe, pueden producirse lesiones graves o la muerte.

ADVERTENCIA

Nunca utilice el equipo soplador de nieve en el techo o en cualquier otra superficie inestable, ya que puede provocar lesiones personales graves o la muerte.

ADVERTENCIA

No utilice el equipo soplador de nieve en el hielo, ya que puede provocar que el operador se resbale y caiga, causando posibles lesiones personales graves.

ADVERTENCIA

No vista ropas holgadas, bufandas ni joyas. Pueden quedar atrapadas en las piezas móviles y provocar lesiones personales graves o la muerte.

ADVERTENCIA

Mantenga la descarga de nieve alejada de todos los dispositivos eléctricos para reducir el riesgo de electrocución o de descarga eléctrica.

ADVERTENCIA

Nunca apunte el equipo soplador de nieve o el vertedor de descarga hacia donde haya personas o mascotas. La nieve o otros objetos arrojados pueden provocar lesiones personales graves.

ADVERTENCIA

Asegúrese de que el área que debe limpiarse esté libre de piedras, cables, ripio y otros objetos que pudieran ser arrojados accidentalmente por el equipo soplador de nieve en cualquier dirección y provocar lesiones personales en el operador y en otras personas.

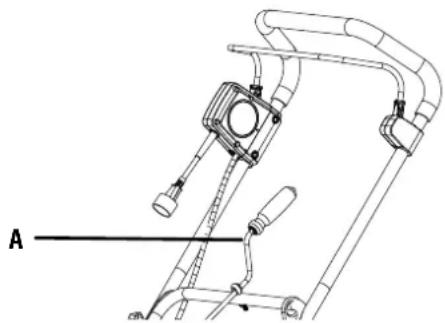

FIG. 15

A - Manija de ajuste del conducto

• Tenga en cuenta la dirección del viento antes de comenzar. Cuando sea posible, descargue la nieve en la misma dirección del viento para evitar que la nieve sea arrojada hacia su rostro.
• Si la unidad entra en contacto con cualquier tipo de obstrucción o suciedad durante el uso, detenga el equipo soplador de nieve, retire el paquete de baterías, retire la obstrucción e inspeccione la unidad con cuidado en busca de daños antes de continuar.

ADVERTENCIA

Nunca intente alcanzar el vertedor de descarga ni coloque ninguna parte del cuerpo frente al equipo soplador de nieve cuando la unidad está en funcionamiento o cuando de que la unidad esté enchufada. Asegúrese siempre de que todas las piezas móviles se hayan detenido y la unidad esté desenchufado antes de limpiar cualquier obstrucción. El incumplimiento de estas instrucciones podría causar lesiones personales de gravedad.

• Algunas piezas del equipo soplador de nieve pueden congelarse bajo condiciones extremas de temperatura. No intente hacer funcionar la unidad con piezas congeladas.
• Cuando haya terminado, haga funcionar el motor durante unos pocos minutos más, luego gire la palanca de giro del vertedor hacia atrás y hacia adelante varias veces para quitar del vertedero cualquier resto de nieve.

ADVERTENCIA

Antes de inspeccionar, limpiar

o dar servicio a la unidad, apague el motor, espere a que se detengan todas las piezas en movimiento, y desconecte la clavija de la fuente de corriente. El incumplimiento de cualquiera de estas instrucciones puede causar lesiones serias.

ADVERTENCIA

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos.

ADVERTENCIA

Al dar servicio a la unidad, sólo utilice piezas de repuesto autorizadas. El empleo de piezas diferentes puede causar un peligro o dañar el producto.

AVISO

Inspeccione periódicamente todo el producto para detectar partes dañadas, faltantes o sueltas, como tornillos, tuercas, pernos, tapas, etc. Apriete firmemente todos los sujetadores y las tapas y no accione este producto hasta que todas las partes faltantes o dañadas sean reemplazadas. Póngase en contacto con el servicio al cliente o con un centro de servicio calificado para obtener ayuda.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

LUBRICACIÓN

Todos los cojinetes de este producto están lubricados con suficiente cantidad de aceite de alta calidad para toda la vida útil de la unidad en condiciones normales de funcionamiento. Por lo tanto, no se necesita lubricación adicional de los cojinetes.

ALMACENAMIENTO DEL SOPLADOR DE NIEVE

PRECAUCIÓN

Asegúrese de que toda la nieve derretida que pueda gotear del soplador de nieve se limpie adecuadamente para evitar riesgos de resbalones y caídas.

• Limpie el soplador de nieve con un paño limpio y seco.
• Verifique que todas las tuercas, pernos, perillas, tornillos, sujetadores, etc., estén apretados.
• Inspeccione las piezas móviles en busca de daños, roturas y desgaste. Haga reparar cualquier pieza dañada o faltante.
• Afloje las perillas de la manija y baje el conjunto de la manija superior.

- Guarde el soplador de nieve en el interior, en un lugar limpio y seco, fuera del alcance de los niños.

- No lo almacene cerca de materiales corrosivos como fertilizantes o sal gema.

REPLACEMENT PARTS

Las siguientes piezas de repuesto están disponibles comunicándose con el servicio de atención al cliente de Westinghouse al número gratuito 1 [phone].

Barrena (23 pulg.)...... AAAC021099

Correa (23 pulg.) ...... AAAC021086

Raspador (23 pulg.)...... AAAC021068

PROBLEMA CAUSA PO	SIBLE CORRECCIÓN
El soplador de nieve no arranca.	El soplador de nieve no está enchufado. Conecte	el soplador de nieve a una fuente de alimentación de 120 V. Asegúrese de que el enchufe del soplador de nieve esté conectado correctamente al cable de extensión.
	No se presionó el botón de inicio. Mantenga presionado el botón de inicio antes de accionar la palanca.
El motor está encendido pero la barrena no gira.	La correa de transmisión puede estar desgastada o rota.	Reemplace la correa de transmisión.
Una capa de nieve queda en el suelo tras pasar sobre él.	Es posible que la barrena o el raspador estén desgastados.	Haga que un centro de servicio autorizado reemplace la barrena o el raspador.

WSnow23 (SPEG05)

SOUFFLEUSE À NEIGE DE 584,2 mm (23 po)

MANUEL DE L'UTILISATEUR
