MANUAL DE USUARIO BC7005 KENMORE

Antes de usar su aspiradora nueva ....1

Garantía de la aspiradora de Kenmore Elite 2

Instrucciones importantes de seguridad .... 3

Piezas y características 4-6

Instrucciones de ensamble 7-8

Instrucciones de operación 9-14

Características de Rendimiento/Seguridad 15-16

Cuidado del receptáculo 17-20

Cuidado de la PowerMate ^® 21-23

Reconocimiento de problemas 24-25

Información de asistencia o servicio .... Posterior Cubierta

ANTES DE USAR SU ASPIRADORA NUEVA

Por favor lea esta guía que le ayudara a ensamblar y operar su aspiradora nueva de Kenmore en una manera más segura y efectiva.

Para mas información acerca del cuidado y operación de esta aspiradora, llame a la Línea de Ayuda de aspiradoras al 1-877-531-7321 (US) / 1-844-608-3081 (CA). Cuando pregunte por información usted necesitará el número completo de serie y modelo de la aspiradora que está localizado en la placa de los números de modelo y serie.

Use el espacio de abajo para registrar el número de modelo y serie para su nueva aspiradora de Kenmore.

Número de Modelo

Número de Serie

Fecha de Compra

Mantenga este libro y su recibo en un lugar seguro para futuras referencias.

LISTA DE EMBALAJE

Su ASPIRADOR KENMORE ELITE se empaca con las siguientes piezas y componentes por separado:

• Receptáculo (con la herramienta para ventilador y el cepillo para sacudir)
• PowerMate® & Cepillo para piso desmontable
• Pet PowerMate™
• Ensamble del mango y la manguera (con la herramienta para hendiduras)
• Tubo telescópico
• Manual de uso y cuidado
  • Bolsa para polvo (paquete de 6)

GARANTÍA DE LA ASPIRADORA DE KENMORE ELITE

GARANTÍA LIMITADA KENMORE

DURANTE UN AÑO a contar de la fecha de venta, este producto está garantizado contra defectos en sus materiales o fabricación.

Un producto defectuoso recibirá una reparación gratuita con la única condición de presentar una PRUEBA DE VENTA. Si el producto no puede repararse, se reemplazará porotro sin costo.

La marca Kenmore se utiliza bajo licencia. Dirija sus reclamaciones de garantía a: Cleva North America, Inc., 1-877-531-7321 (US) / 1-844-608-3081 (CA).

Esta garantía no cubre los filtros ni las correas, ya que son piezas desechables que pueden desgastarse con el uso normal dentro del periodo de la garantía.

Esta garantía queda nula si el producto llega a usarse para algún propósito que no sea el uso privado doméstico.

Esta garantía le entrega derechos legales específicos que pueden variar según su estado, ya que podría tener otros derechos adicionales.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea las instrucciones en este manual antes de armar o usar su aspiradora.

ADVERTENCIA:

Su seguridad es muy importante para nosotros. Para reducir el riesgo de incendio, choque eléctrico, lesión corporal o daños al utilizar su aspiradora, actúe de acuerdo con precauciones básicas de seguridad, entre ellas:

Use su aspiradora únicamente en la forma descrita en este manual. Use únicamente con accesorios recomendados por fabricante.

Desconecte el cordón eléctrico antes de componer o limpiar el área del cepillo. De lo contrario, el cepillo podría arrancar de forma imprevista o podría producirse un choque eléctrico.

No abandone la aspiradora cuando esté conectada. Desconéctela cuando no la esté usando y antes de darle servicio.

Para reducir el riesgo de choque eléctrico, no use su aspiradora al aire libre ni sobre superficies mojadas.

No permita que sea utilizada como juguete. Se requiere tener mayor cuidado cuando sea utilizada en la proximidad de niños o por niños.

No use la aspiradora si el cordón o el enchufe están dañados. Si la aspiradora no está funcionando adecuadamente o si se ha dejado caer, está dañada, se ha dejado expuesta a la intemperie o se ha dejado caer en agua, Lleve el aparato a un concesionario de servicio autorizado para que lo inspeccione y, en caso de ser necesario, repare.

No jale ni transporte la aspiradora por el cordón; no use el cordón como mango; no cierre puertas sobre el cordón; no jale el cordón sobre rebordes agudos ni esquinas. No pase la aspiradora sobre el cordón. Mantenga el cordón alejado de superficies calientes.

No desconecte la aspiradora tirando del cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

No toque la aspiradora ni el enchufe con las manos mojadas.

No coloque objetos en las aberturas.

No utilice la aspiradora si alguna abertura está bloqueada; manténgala libre de polvo, pelusa, cabellos y cualquiera cosa que podría disminuir el flujo de aire.

Mantenga el cabello, ropa suelta, dedos y todas las partes del cuerpo alejados de las aberturas y piezas mecánicas.

Apague todos los controles antes de desenchufar.

Tenga cuidado especial al utilizar la aspiradora en escalones. No la coloque sobre sillas, mesas, etc. Manténgala en el piso.

No use la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos para limpieza, perfumes, etc.) ni la use en lugares donde éstos podrían estar presentes. Los vapores de estas sustancias pueden crear un peligro de incendio o explosión.

No levante ninguna cosa que se esté quemando o emitiendo humo, como cigarrillos, cerillos o cenizas calientes.

No use la aspiradora sin tener instalada la bolsa para polvo y/o los filtros.

Cambie siempre la bolsa para polvo después de aspirar limpiadores de alfombras o desodorantes, talcos y polvos finos. Estos productos atascan la bolsa, reducen el flujo de aire y pueden causar que ésta se rompa. Si no cambia la bolsa podría ocasionar daño permanente a la aspiradora.

No use la aspiradora para levantar objetos agudos, juguetes pequeños, alfileres, sujetapapeles, etc. Podrían dañar la aspiradora o la bolsa para polvo.

No opere sin el filtro de escape ni la cubierta del filtro de escape instalados.

La manguera contiene cables eléctricos. No la use cuando está dañada, cortada, o perforada. Reemplace si está cortada o desgastada. No levante objetos afilados.

Siempre apagué y desconecte la aspiradora antes de conectar o desconectar la manguera, Pet PowerMate™, o la boquilla.

Sujete el enchufe con la mano al enrollar el cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

Usted es responsable de asegurar que su aspiradora no sea utilizada por ninguna persona que no pueda manejarla correctamente.

GUARDE ESTAS INSTRUCCIONES

El armado y uso seguro de su aspiradora son su responsabilidad. Esta aspiradora ha sido diseñada exclusivamente para uso doméstico. La aspiradora deberá almacenarse en un lugar seco y en el interior. Lea este Manual de Uso y Cuidado detenidamente, pues contiene información importante sobre seguridad y uso. Esta guía contiene información sobre seguridad debajo de símbolos de advertencia cuidado.

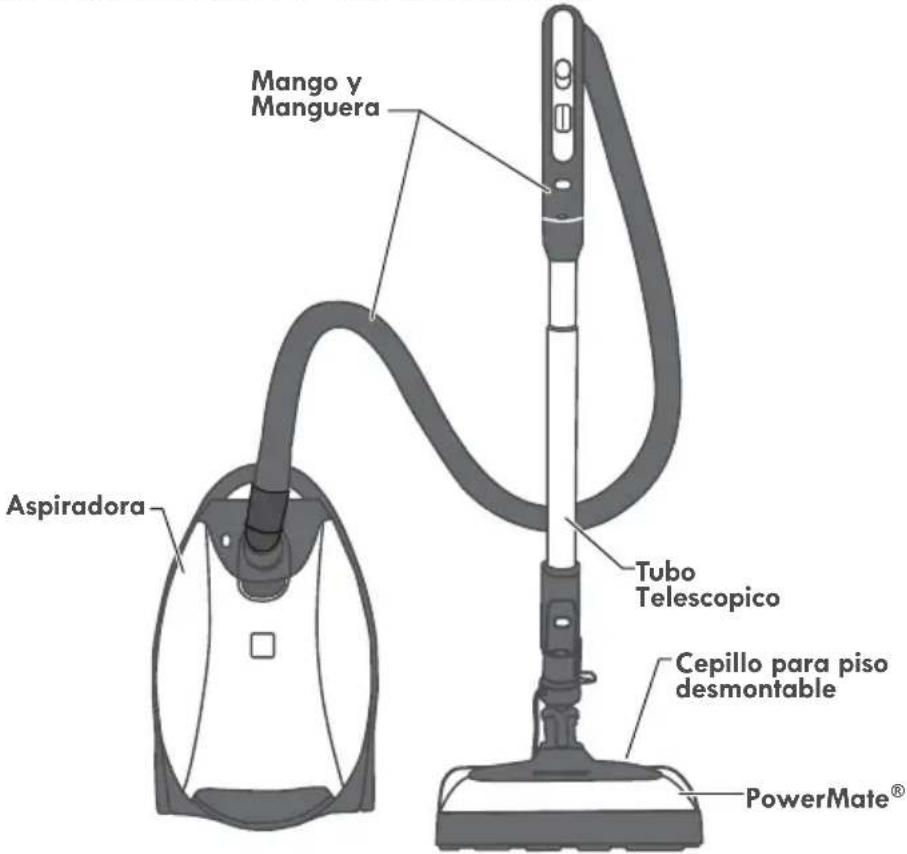

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las piezas y características de su aspiradora para asegurar su uso adecuado y seguro. Examínelas antes de usar su aspiradora.

Mango y Manguera Aspiradora Tubo Telescopico Cepillo para piso desmontable PowerMate®

PIEZAS DE REPUESTO

Pieza	Pieza No. (US)	Pieza No. (CA)
Correo	31035	—
Bolsa para polvo (paquete de 2)	53291	—
Bolsa para polvo (paquete de 6)	53292	63292
Filtro de escape	69235	63297
Filtro de seguridad del motor	81002	—
Para ordenar filtros de reemplazo llamando al 1-844-202-9924 (US) / 1-844-608-3081 (CA).

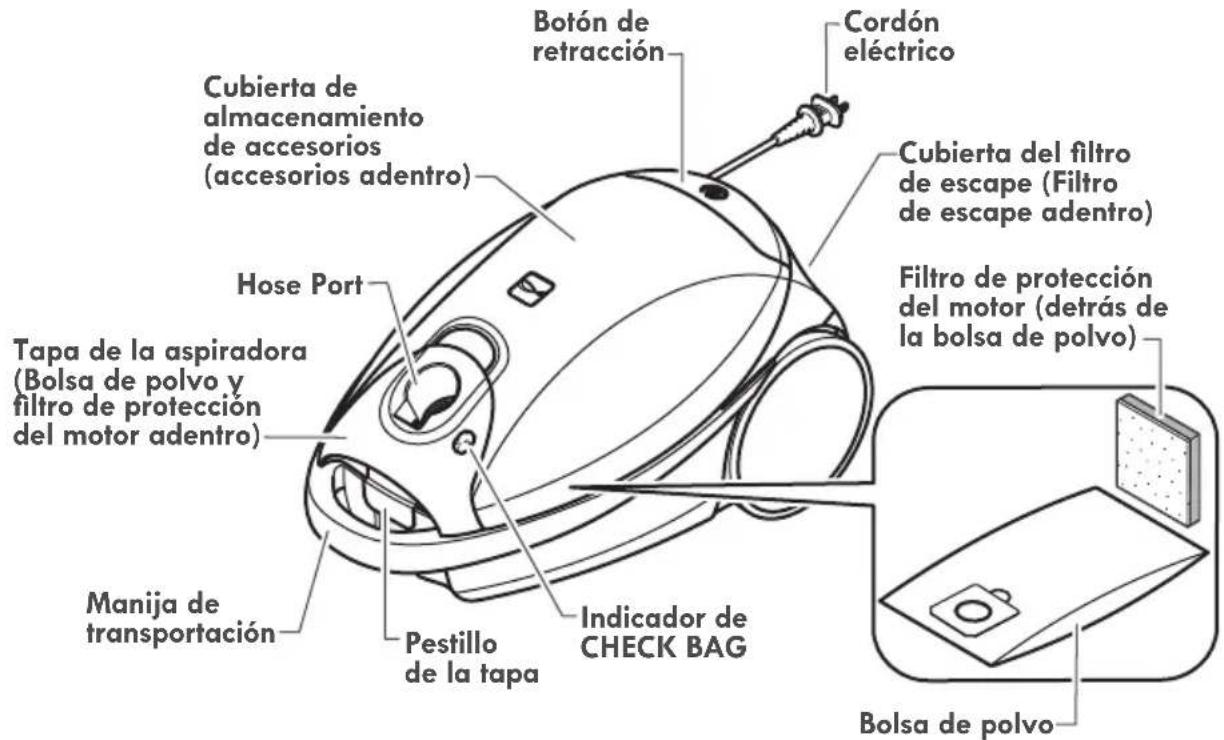

RECEPTÁCULO

Cubierta de almacenamiento de accesorios (accesorios adentro) Hose Port Tapa de la aspiradora (Bolsa de polvo y filtro de protección del motor adentro) Manija de transportación Pestillo de la tapa Botón de retracción Indicador de CHECK BAG Cordón eléctrico Cubierta del filtro de escape (Filtro de escape adentro) Filtro de protección del motor (detrás de la bolsa de polvo) Bolsa de polvo

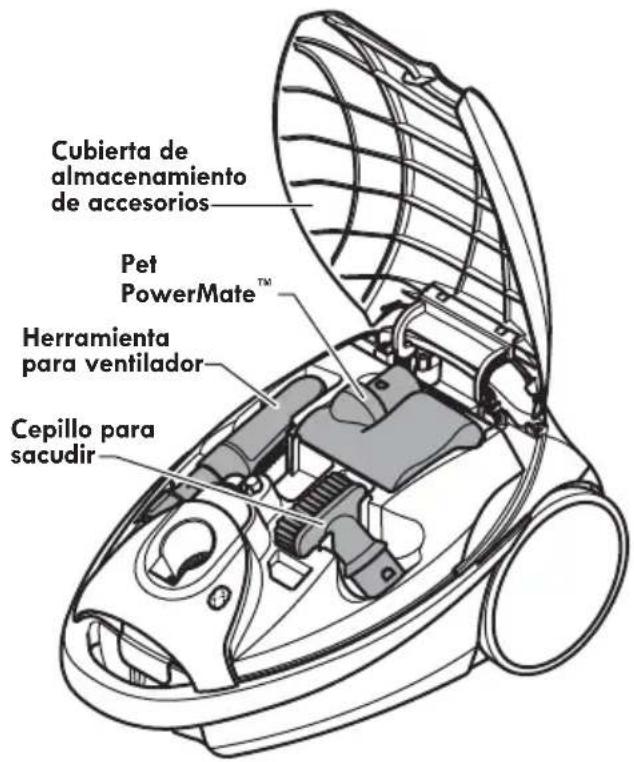

ACCESORIOS

Cubierta de almacenamiento de accesorios Pet PowerMate™ Herramienta para ventilador Cepillo para sacudir

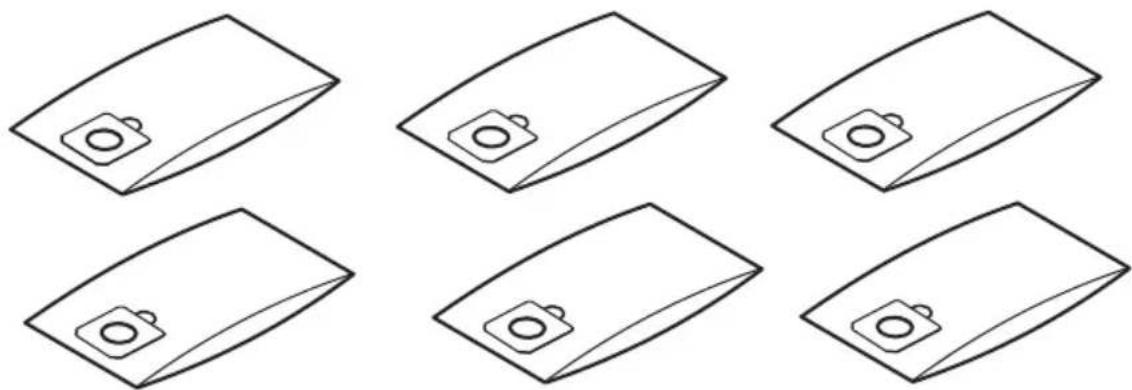

BOLSA PARA POLVO (PAQUETE DE 6)

Control de succión electr nicoó Botón de WAND RELEASE Interruptor Mango Herramienta para hendiduras Dispositivo giratório de la manguera

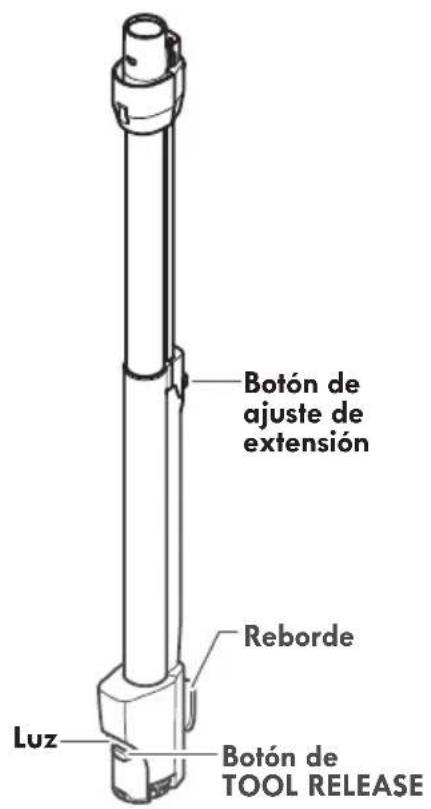

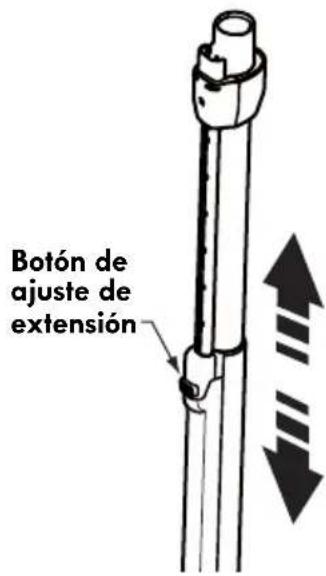

TUBO TELESCÓPICO

Botón de ajuste de extensión Reborde Luz Botón de TOOL RELEASE

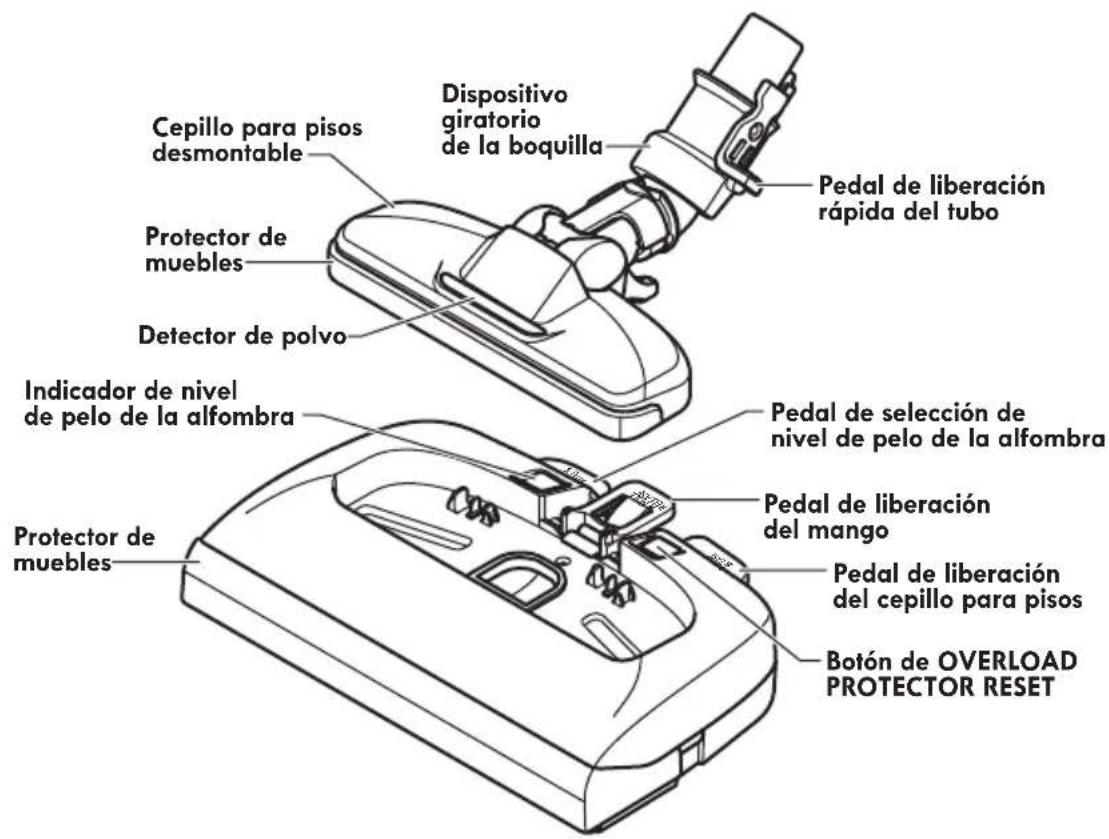

POWERMATE® Y CEPILLO PARA PISOS DESMONTABLE

Dispositivo giratorio de la boquilla Cepillo para pisos desmontable Protector de muebles Detector de polvo Indicador de nivel de pelo de la alfombra Protector de muebles Pedal de liberación rápida del tubo Pedal de selección de nivel de pelo de la alfombra Pedal de liberación del mango Pedal de liberación del cepillo para pisos Botón de OVERLOAD PROTECTOR RESET

Por favor ponga especial atención a éstos recuadros con alerta de riesgo. Advertencia: Esta información le alertará del peligro de fuego, choque eléctrico, quemaduras y lesiones. Cuidado: Esta información le alertara de peligros como lesiones y daños a la propiedad.

INSTRUCCIONES DE ENSAMBLE

Antes de armar la aspiradora, revise la LISTA DE EMBALAJE (pág 1). Use esta lista para verificar que ha recibido todos los componentes de su nueva aspiradora Kenmore.

ADVERTENCIA

Peligro de choque eléctrico

No conecte la aspiradora hasta que termine de armarla. De lo contrario podría causar un choque eléctrico o lesión corporal.

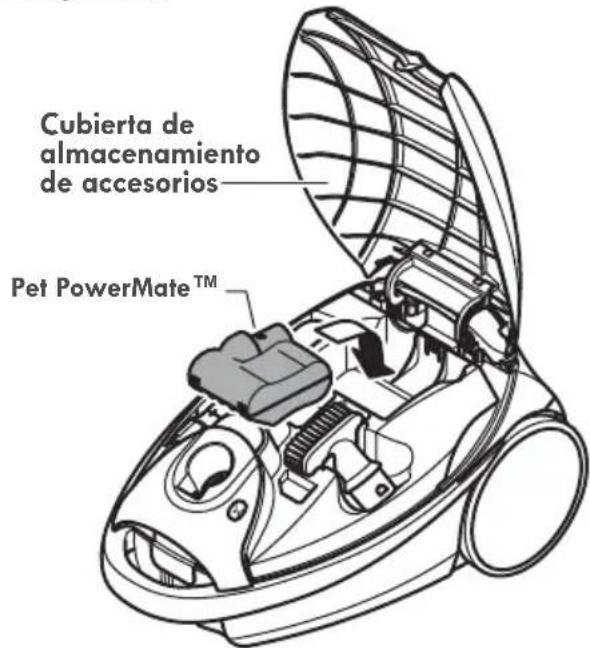

PET POWERMATE™

Está aspiradora esta equipada con almacén a bordo para el accesorio Pet PowerMate™.

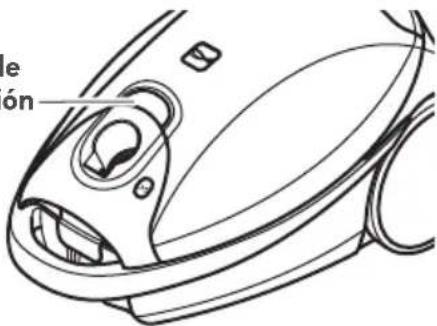

1. Oprima el botón de liberación para abrir la cubierta de almacenamiento de accesorios

Botón de liberación

le ón

1. Inserte el Pet PowerMate™, presionarlo en su lugar hacia abajo, y cierre la cubierta con seguridad.

Cubierta de almacenamiento de accesorios Pet PowerMate™

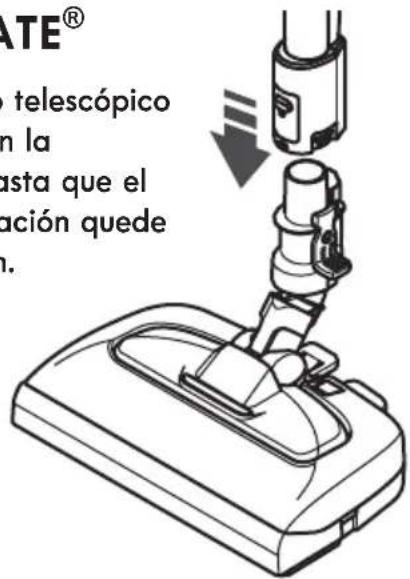

POWERMATE®

Alinear el tubo telescópico y introduzca en la PowerMate® hasta que el pedal de liberación quede fijo en posición.

ATE® telescópico n la asta que el ación quede .

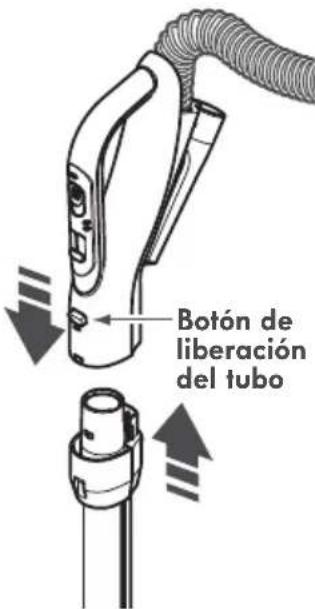

MANGO

Introduzca el tubo en el mango hasta que el botón quede en posición.

Para reti rar:

Oprima el botón de liberación rápida del mango para libe rar el mango y tire del mango hacia arriba.

Botón de liberación del tubo

Para Guardar:

Para prevenir la presión de la manguera mientras se guarda, desuna la manguera del tubo de la aspiradora. Guarde la magua en una posición enrollada y floja de tal manera que la tapa de la manguera no se estire.

RECEPTÁCULO

1. Abra la tapa del receptáculo.

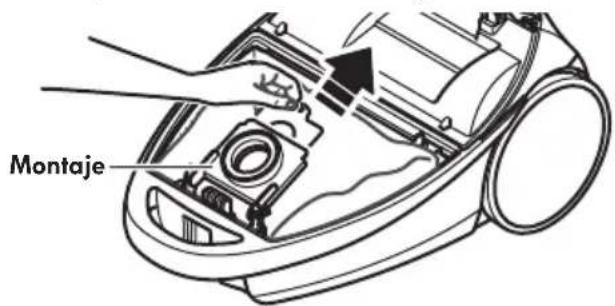

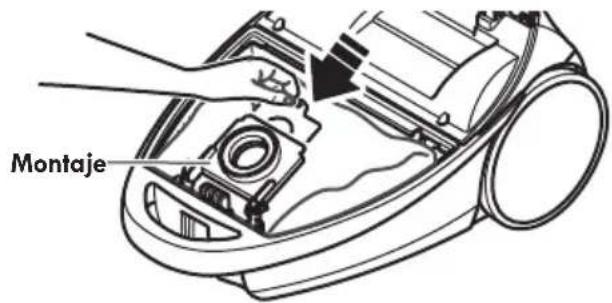

2. Examine que la bolsa para polvo este instalada correctamente. Consulte las instrucciones de instalación en: CAMBIO DE LA BOLSA (pág 18).
3. Examine que el filtro de seguridad del motor este instalado correctamente. Consulte las instrucciones de instalación en: CAMBIO DEL FILTRO DE SEGURIDAD DEL MOTOR (pág 19).

LA TAPA Y LA CUBIERTA

Es nor mal que la tapa del re cep tá cu lo se des pren da al ser abier ta más de lo necesita rio.

PARA REINSTALAR LA TAPA DE LA ASPIRADORA:

1. Levante el soporte de la tapa de la aspiradora como se muestra.

Soporte de la tapa de la aspiradora —

aspiradora

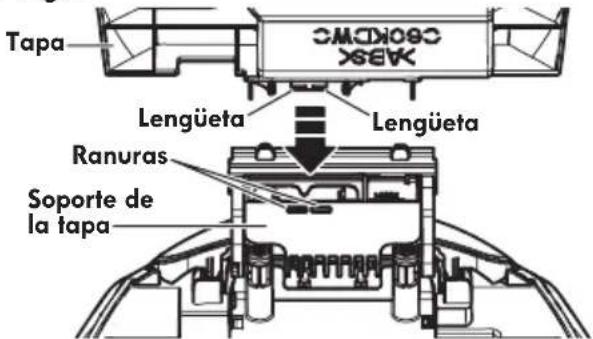

1. Alinea las lengüetas situada en la tapa con las ranuras situada en el soporte de la tapa de la aspiradora. Presione la tapa en el soporte de la tapa hasta que encaje en su logar.

Tapa Lengüeta Lengüeta Ranuras Soporte de la tapa

1. Presione la tapa hacia la parte posterior de la aspiradora

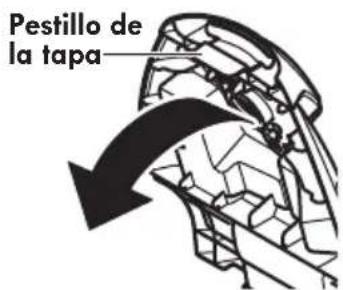

2. Baja la tapa de la aspiradora para cerrar. Presione hasta que encaje en su lugar.

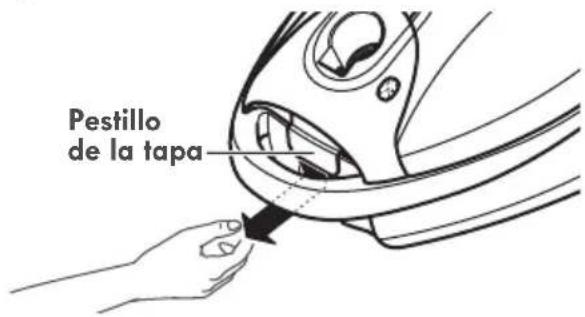

Pestillo de la tapa

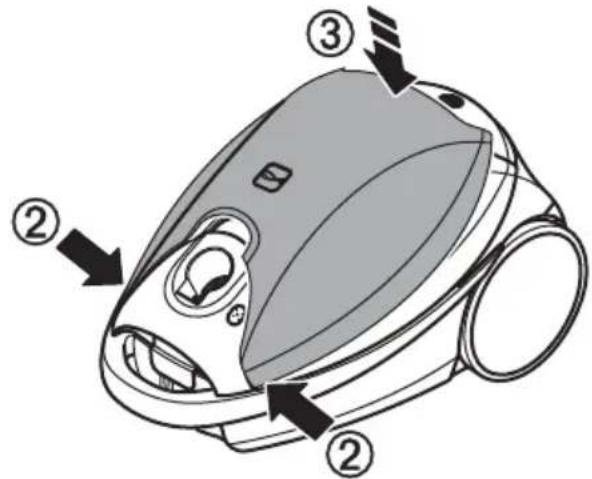

PARA REINSTALAR LA CUBIERTA DE ALMACENAMIENTO DE ACCESORIOS:

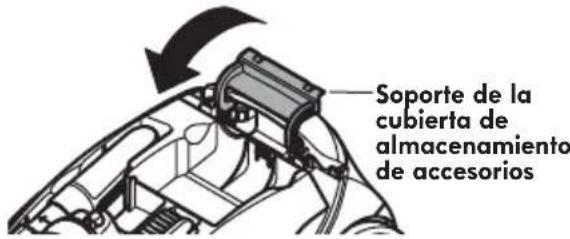

1. Presione hacia abajo el soporte de la cubierta de almacenamiento de accesorios.

Soporte de la cubierta de almacenamiento de accesorios

1. Alinee los bordes delanteros de la cubierta de almacenamiento de accesorios con la tapa de la aspiradora.

1. Presione la parte trasera de la cubierta de almacenamiento de accesorios hacia abajo hasta que encaje en su lugar.

MANGUERA

Instalación: Alinee la lengüeta de seguro de la manguera con la muesca de la tapa del contenedor e inserte la manguera en él hasta que calce en su lugar.

Pestaña de sujeción de - la manguera

Ranura

Empuje la manguera firmemente hacia el contenedor hasta que la lengüeta de seguro de la manguera calce en su lugar.

Para retirar: No abra la cubierta antes de desprender la manguera. Con la tapa cerrada, presione le lengüeta de seguro de la manguera hacia adentro para soltarla y extraer la manguera.

INSTRUCCIONES DE OPERACIÓN

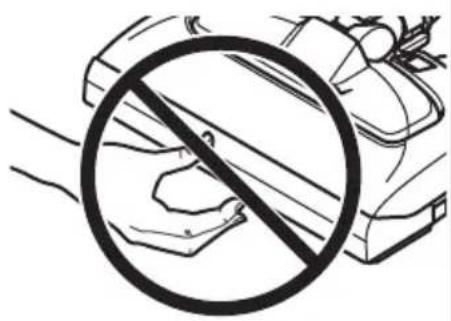

CUIDADO

¡Partes en movimiento! Para reducir el riesgo de daños corporales, no toque el agitador cuando la aspiradora está encendida. El tocar el agitador mientras que está girando puede cortar, contusionar o causar otras lesiones. Siempre apague y desconecte del tomacorriente antes de dar mantenimiento. Tenga cuidado al aspirar cerca de niños.

Peli gro de lesión per so nal y daño al pro ducto

• SIEMPRE apague ante de desconectar.
- El cor dón eléc trico se mueve rápi da mente durante el enro lla mien Man tenga ale ja dos a los niños y ase gure espa cio libre suficientepara evitar lesiones personales al enrollar el cor dón.
- NO use los enchufes localizados sobre los mue bles. Los ob je tos cer ca nos podrían resultar dañados.
- Cuando alguna anormalidad/ desperfecto ocurra, pare de usar el producto inmediatamente y desconéctelo del toma corriente.

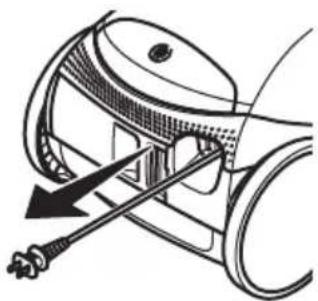

1. Tire del cor dón para sacarlo del recep tá culo hasta tener la lon gi tud dese ada. El cor dón no se enrollará hasta que opri ma el botón para en ro - llar lo.

NOTA: Para reducir el riesgo de choque eléctrico, esta aspiradora cuenta con una clavija polarizada, uno de los contactos es más ancho que el otro. La clavija sólo puede introducirse de una manera en el enchufe. Si la clavija no cabe bien en el enchufe, inviertala. Si aún no cabe, llame a un electricista para que instale un enchufe correcto. No altere la clavija de ninguna manera.
2. Conecte el cordón eléctrico polarizado en un enchufe de 120 voltios que se encuentre cerca del piso.

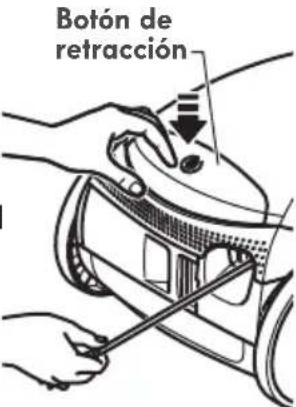

Para enro llar: Apagué y desconecté la aspiradora. Sujete el enchufe mien tras enro lla el cor dón para impe dir daño o lesión cor po ral por el movi miento del cor - dón. Oprima el control para botón el cordón eléctrico con la mano o con el pie.

Botón de retracción

ADVERTENCIA

Peligro de lesión personal y daño al producto

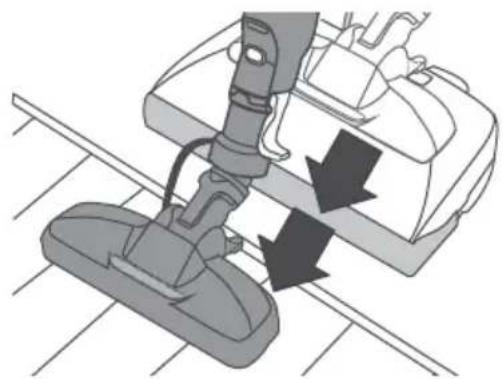

• No atropelle el cordón eléctrico con la PowerMate®. Hay un peligro de lesión corporal o daños de propiedad.

• No tire del cordón eléctrico para desenchufarlo de la pared. Si hay daños en el cordón eléctrico o el enchufe, hay un peligro de lesión corporal o daños de propiedad.

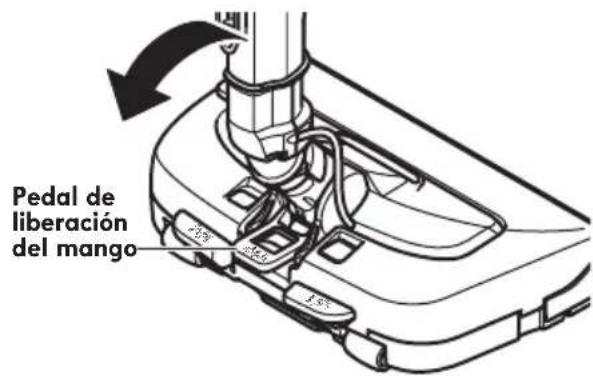

• Baje el tubo desde la posición vertical pisando el pedal de liberación del mango (HANDLE RELEASE).

Pedal de liberación del mango

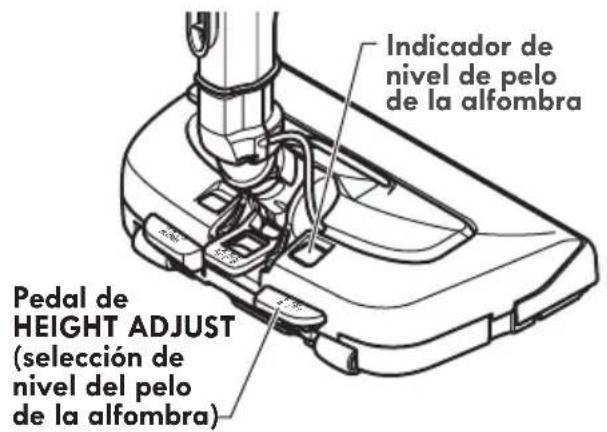

1. Seleccione una altura de pelo de la alfombra usando el pedal pequeño ubicado en la parte posterior de la PowerMate®. El nivel de pelo la alfombra se muestra en el indicador.

Indicador de nivel de pelo de la alfombra Pedal de HEIGHT ADJUST (selección de nivel del pelo de la alfombra)

SUGERENCIAS SOBRE EL AJUSTE DE NIVEL DE PELO DE LA ALFOMBRA

Atención: Refiérase a las recomendaciones del fabricante para limpiar su alfombra. Algunas alfombras más delicadas pueden requerir el uso de la aspiradora con el agitador PowerMate® desconectado para prevenir que la alfombra sea dañada.

Use el ajuste XLO (bajo) para obtener la mejor lim pieza a fondo. Por otra parte, qui zás se requiera ele var el nivel para faci li tar algo nas tareas, como por ejem - plo cuando se trata de tape tes y algo nas alfom bras de pelo largo, y para im pe dir que la as pi ra do ra se apa gue. Se su gie ren los si quien tes ajus tes:.

HI – Tapetes de pelo muy largo y suelto, o alfombras muy acojinadas.

MED – Pelo mediano a largo.

LO – Pelo corto a mediano.

XLO – La selección de preferencia para muchas alfombras y posos duros.

NOTA: Para proteger a los pisos sin alfombrar, deslice el interruptor de encendido/apagado tridireccional hacia la posición HARDFLOOR para detener la rotación del agitador.

1. Seleccione una posición en el interruptor de encendido/apagado tridireccional de la manilla.

Deslice el interruptor hacia la posición CARPET para activar la succión desde el motor del contenedor y el agitador PowerMate®. El botón indicador CARPET se volverá de color verde y el agitador PowerMate® comenzará a girar.

Deslice el interruptor hacia la posición HARDFLOOR para activar sólo la succión del motor del contenedor. El botón indicador HARDFLOOR se volverá de color verde y el agitador PowerMate® no girará.

CARPET / HARDFLOOR

Mueva el interruptor hasta atrás, hasta su límite, para apagar la aspiradora. Los indicadores CARPET y HARDFLOOR se volverán de color gris.

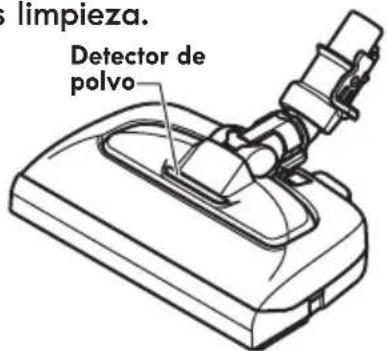

NOTA - El detector de polvo y la luz del tubo funciona solamente cuando este control está en la posición CARPET.

CUIDADO

NO deje la PowerMate® funcionando en un lugar durante ningún espacio de tiempo: se puede dañar la alfombra.

CUIDADO

Peli gro de lesión per so nal y daño al pro ducto

Tenga cuidado si el PowerMate® y la manguera se dejan en posición vertical pues pueden caerse fácilmente. Si se voltean puede haber daño de propiedad.

SUGERENCIAS PARA ASPIRAR

PARA LOGRAR LOS MEJORES RESULTADOS DE LIMPIEZA

- Deslice el control de succión hacia adelante para aumentar la succión al aspirar tapizados y alfombras.

- Deslice el control de succión hacia atrás para reducir la succión al aspirar alfombras liberas o cortinas.

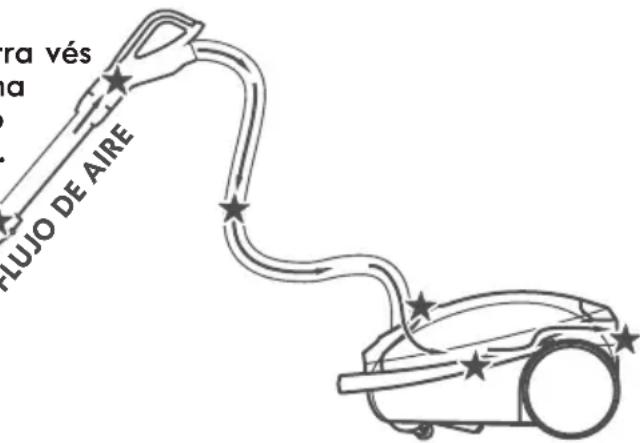

- Mantenga el paso de aire abierto. Examine de vez en cuando cada una de las áreas de unión en QUITAR LOS RESIDUOS DE BASURA EN LOS CONDUCTOS (pág 17) para asegurarse de que no estén bloqueadas.

ADVERTENCIA: Apague y desconecte la aspiradora antes de revisarla.

ESCALERAS

ADVERTENCIA

Peli gro de lesión per so nal

Tenga cuidado si coloca el receptáculo sobre escalones. Si se cae, podría cau sar lesión per so nal o daño a la pro pie dad.

CUIDADO

Peligro de lesión personal y daño al producto

No jale de la manguera para mover la aspiradora de un escalón al siguiente. Cuando termine de limpiar un área use la manija en la aspiradora para moverla a otro lugar para continuar la limpieza.

El sostén para la escalera esta situado en el parte inferior del cuerpo y ayudará a evitar que la aspiradora se deslice cuando se está utilizado en las escaleras.

NOTA: Asegúrese de que el agarre para escaleras se ha fijado a un escalón y que el contenedor está balanceado de manera segura en las escaleras antes de comenzar a aspirar.

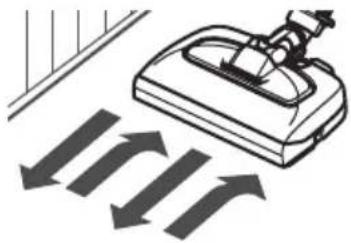

Para obtener la mejor acción de lim pieza se reco mienda empu jar la PowerMate® en dirección direc ta mente opuesta a usted yjalarla en línea recta. Al final de cadapasada de regreso, cam bie la direc ciónde la PowerMate® hacia la siguientessección a lim piar. Con ti nue así a tra vésde toda la alfom bra de una maneralenta y des li zante.

NOTA: las pasadas rápidas y jalonadas no logran una limpieza completa.

LIMPIADOR DE ORILLAS

Los activos cepillos limpiadores de orillas estan en cada lado de la PowerMate®. Pase la PowerMate® junto a las paredes o junto a los muebles para ayudar a eliminar la tierra acumulada en las orillas de la alfombra.

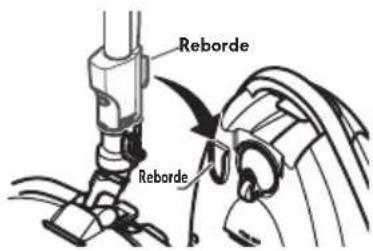

La vara inferior tiene un gancho de almacenamiento en forma de U en su base, el cual se desliza hacia la ranura en forma de U del contenedo

Reborde Reborde

La ranura permite almacenar los tubos y la PowerMate® con el tubo para economizar el espacio requerido para su almacenamiento. Para usar esta característica es necesario almacenar el receptáculo en forma vertical.

El equipo PowerMate® debe estar en posición plana para fijar el sistema de almacenamiento. Use el mango del pedal de liberación para moverla a esta posición. El tubo se sale de la ranura al ser levantado para usarlo y se desliza dentro de ésta al bajarlo para almacenarlo.

ACCESORIOS

CUIDADO

NO ins tale ni retire el mango ni los tubos cuando la aspi ra dora esté encen dida. Esto podría cau sar chis pas y dañar los con tactos eléc tri cos o control electrónico.

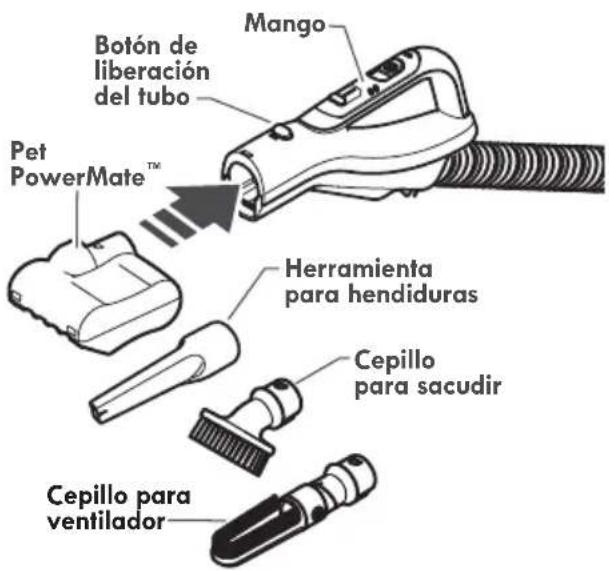

ACCE SO RIOS DEL MANGO

NOTA: Si tiene ins ta lada IdPowerMate®, apague la aspi ra dora antes de qui tar el mango del tubo.

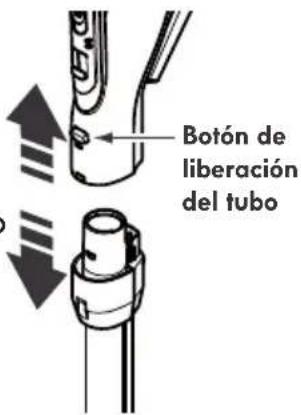

1. Oprima el botón de liberación rápida del mango para libe rar el mango y tire del mango hacia arriba.

2. Des lice el acce so rio dese ado con fir meza sobre el mango. Consulte: CUADRO DE USO DE LOS ACCESORIOS (pág 15).

Botón de liberación del tubo

Botón de liberación del tubo Mango Pet PowerMate™ Herramienta para hendiduras Cepillo para sacudir Cepillo para ventilador

NOTA:

Para remover el Pet PowerMate™, el cepillo para sacudir, y/o el cepillo para ventilador presione el botón de liberación del tubo y separarlo.

ACCE SO RIOS DEL TUBO

1. Para reti rar el tubo de la PowerMate®, coló que los en la posi ción verti cal de bloqueo.

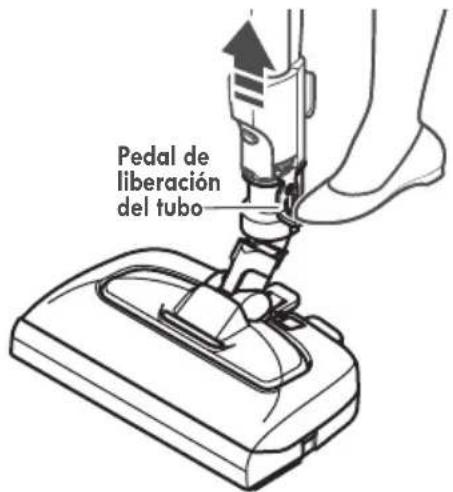

1. Pise el pedal de liberación del tubo y tire del tubo hacia arriba para desprenderlo de la PowerMate®.

Pedal de liberación del tubo

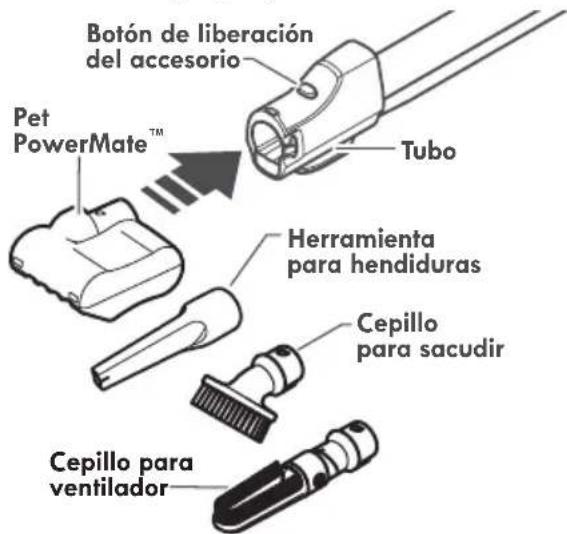

1. Coloque el accesorio deseado sobre el tubo. En todas excepto la herramienta para hendiduras se escuchara un click al colocarlas en su lugar. Con sulte la CUADRO DE USO DE LOS ACCESORIOS (pág 15)

Botón de liberación del accesorio Pet PowerMate™ Tubo Herramienta para hendiduras Cepillo para sacudir Cepillo para ventilador

NOTA:

Para remover el Pet PowerMate™, el cepillo para sacudir, y/o el cepillo para ventilador presione el botón de liberación del accesorio y separarlo.

CEPILLO PARA PISO DESMONTABLE

ADVERTENCIA

Peligro de choque eléctrico

Para reducir el riesgo de choque eléctrico - NO USE su aspiradora sobre superficies mojadas.

El cepillo para pisos está conectado a la PowerMate® de transiciones rápidas de la alfombra para limpieza de suelos.

NOTA: Apague la aspiradora antes de retirar cepillo para pisos de PowerMate®.

Para desmontar el cepillo para pisos presione el pedal en el PowerMate®. Levante el cepillo para pisos fuera del PowerMate®.

Pedal de liberación del cepillo para pisos

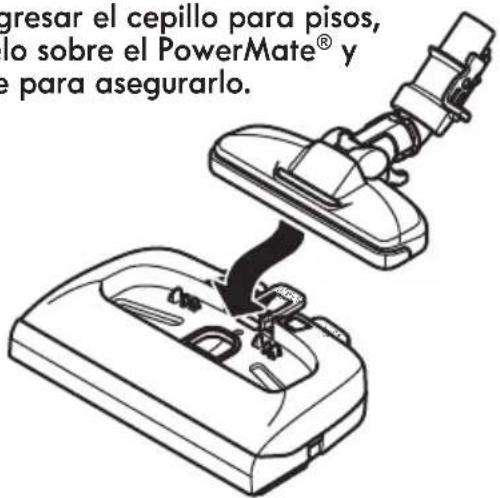

Para regresar el cepillo para pisos, colóquelo sobre el PowerMate® y presione para asegurarlo.

gresar el cepillo para pisos, lo sobre el PowerMate® y e para asegurarlo.

CEPILLO PARA VENTILADOR

El cepillo para ventilador se puede conectar en el mango o en el tubo para limpiar lugares elevados o en muebles como gabinetes o estanterías.

1. Gire el cepillo para ventilador y asegurarlo en su lugar.

1. Conecte el cepillo para ventilador al mango o al tubo.

TUBO TELESCÓPICO

La extensión del tubo es ajustable y no requiere el montaje. Para ajustar, empuje el botón de ajuste de extensión y mueva el tubo superior a la posición deseada.

Botón de ajuste de extensión

LUZ DEL TUBO

Esta aspiradora asta equipa con una luz en el tubo de extensión. La luz se puede utilizar para la iluminar lugares difíciles

de alcanzar. Esta luz funcionará solamente cuando la aspiradora es en modo CARPET (ALFOMBRA). La luz funcionará cuando está o no unida a la PowerMate®.

Luz

HERRAMIENTA PARA HENDIDURAS

Retire la herramienta para esquinas jalándola de la parte plana.

Inserte la base de la herramienta para grietas directamente en la manilla o fondo de la vara para aspirar en espacios angostos.

Para conectar la herramienta para hendiduras:

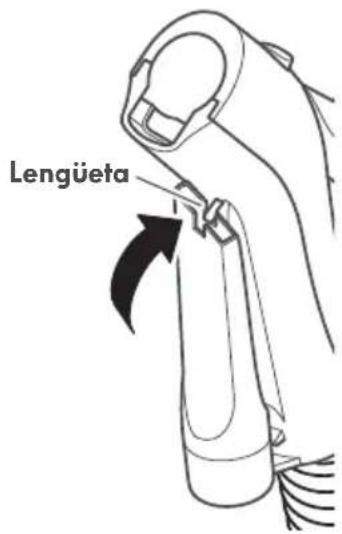

1. Poner la base del tubo esquinero dentro del la lengüeta en el mango como se muestra.

1. Alinear la ranura en la parte plana del tubo esquinero con la lengüeta en el mango.

2. Presione el tubo esquinero en el mango hasta que quede fijo.

Lengüeta

CUADRO DE USO DE LOS ACCESORIOS

		ÁREA A LIMPIAR
ACCESORIO		Muebles1	cojines1	Cortinas1	Escalones descubiertos alfombrados/ ParedesAlfombras
Cepillo para sacudir		√		√				√
Herramienta para hendiduras		√	√
Cepillo para ventilador		√	√
Cepillo para pisos					√	√		√
PowerMate®						√ 2	√
Pet PowerMateTM 3		√			√

1. Siempre limpie los accesorios antes de usar sobre telas.
2. El interruptor de 3 posiciones debe estar en la posición HARDFLOOR (PISO).
3. Pet PowerMate™ incluyen sus propias instrucciones para uso de accesorios.

CARACTERÍSTICAS DE RENDIMIENTO/SEGURIDAD

ADVERTENCIA

Peligro de lesiones personales

Apagué y desconecte siempre la aspiradora antes de limpiar las áreas de la agitador pues éstos podrían arrancar de manera imprevista. El no hacerlo, podría resultar en lesiones personales.

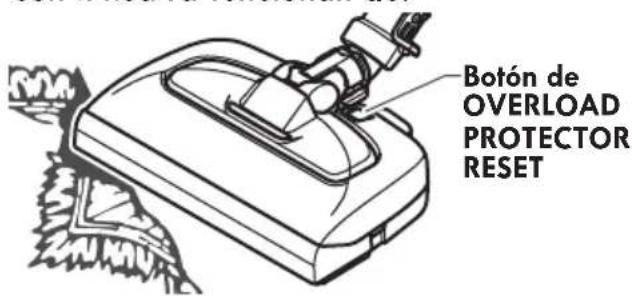

PROTECTOR CONTRA SOBRECARGAS

La PowerMate® cuenta con pro tección incorpora da con tra daño del mo tor y la correa en caso de atas ca mien to del agitador. Si el agitador funciona más despacio o se atasca, el protector de sobrecarga de la PowerMate® se activa. El motor de la aspiradora continuará funcionando. El mo tor del re cep tá cu lo con ti nua rá funcionan do.

Botón de OVERLOAD PROTECTOR RESET

Para corregir el problema: Apagué y desconecté la aspiradora, limpie la obstrucción, y después presione el botón de OVERLOAD PROTECTOR RESET (protector de sobrecarga). Puede necesitar un bolígrafo.

Si el motor del equipo PowerMate® sigue sin encender tras reiniciarlo, deje de usar inmediatamente y llame al 1-877-531-7321 (US) / 1-844-608-3081 (CA) para obtener ayuda.

CONTROL ELÉCTRONICO DE ASPIRACIÓN

El con trol electrónico de as pi ra ción le per mi te cam biar la po ten cia de succión de la as pi ra do ra.

Aumentar aspiración

Disminuir aspiración

Aumento la succión para limpiar muebles y alfombras.

Disminución de la succión para limpiar cortinas y tapetes delgados.

DETECTOR DE POLVO

El sistema de luces del indicador de polvo se localiza en el cepillo de piso.

Cuando la aspiradora esté en uso, con el interruptor en la posición CARPET, la luz azul se encenderá mientras se aspira la suciedad. La luz permanecerá encendida siempre y cuando haya suciedad pasando a través del sensor, para así indicar que la superficie aún necesita más limpieza.

Cuando la detector de polvo está apagada, el censor no detecta suficiente polvo indicando que el área no requiere de mas limpieza.

limpieza. Detector de polvo

PARA LIMPIAR LAS LENTES

Los detectores de polvo están colocados dentro del cepillo para pisos Los detectores deben ser limpiados periódicamente.

1. Desprenda el cepillo para pisos de la PowerMate®.
2. Gire el cepillo para pisos para mostrar la parte inferior hacia arriba

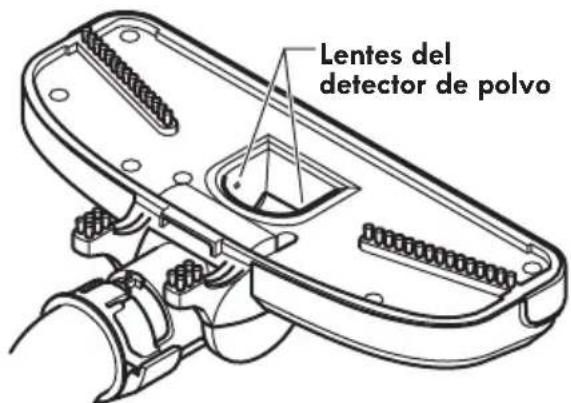

3. Como se ve en el diagrama los dos detectores de polvo están colocados dentro del cepillo para pisos. Cepille cada detector varias veces para eliminar la tierra y el polvo.

Lentes del detector de polvo

CUIDADO

No utilice nunca agua ni solución limpiadora para limpiar las lentes. El residuo del agua o del limpiador causará que las lentes se cubran de tierra más rápido, requiriendo limpieza con mayor frecuencia.

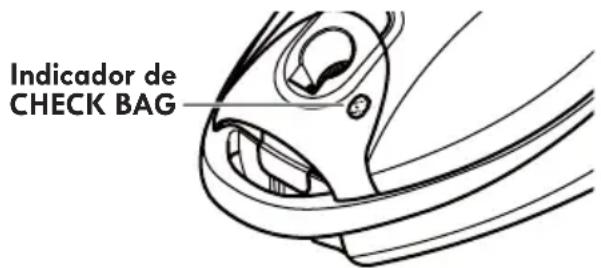

INDICADOR DE CHECK BAG

Cuando la aspiradora esté funcionando con el flujo normal de aire, el indicador de CHECK BAG está apagado. Se enciende la luz cuando la bolsa esta llena, el flujo de aire esté obstruido, o si hay una obstrucción. Si esto sucede, revise la bolsa para polvo, el filtro de la seguridad del motor y otros lugares posibles por residuos de basura.Véase QUITAR DE LOS RESIDUOS DE BASURA EN LOS CONDUCTOS (pág 17).

Indicador de CHECK BAG

Para corregir el problema: Véase el diagrama RECONOCIMIENTO DE PROBLEMAS (pág 24-25).

Nota: Es posible que la luz encienda al usar los accesorios porque el flujo de aire es reducido por los accesorios.

PROTECTOR TÉRMICO

Esta aspiradora tiene un protector térmico que se ajusta automáticamente para proteger a la aspiradora del sobrecalentamiento. Si una obstrucción impide el flujo normal de aire al motor, el protector térmico apaga el motor automáticamente para permitir que el motor se enfríe a fin de evitar posibles daños a la aspiradora.

Para corregir el problema: Apagué y desconecté la aspiradora para permitir que la aspiradora se enfríe y que el protector térmico se reajuste. Busque y saque las obstrucciones, si es necesario. Examine también y reemplace/limpie cualquier filtro obstruido. Espere aproximadamente cincuenta (50) minutos y enchufe la aspiradora y prenderla para ver si el protector del motor se ha reajustado. El protector del motor no se reajustará si no se ha apagado la aspiradora aun cuando la aspiradora se haya enfriado.

Si el motor del contenedor sigue sin funcionar tras el procedimiento de reinicio descrito, suspenda inmediatamente el uso y llame 1-877-531-7321 (US) / 1-844-608-3081 (CA) para asistencia.

CUIDADO DEL RECEPTÁCULO

QUITAR LOS RESIDUOS DE BASURA EN LOS CONDUCTOS

La aspiradora crea succión o aspiración que levanta la tie rra. La tie rra es impul sada a tra vés de las vías de flujo aire hasta la bolsa por una rápida corriente de aire. La bolsa para polvo permite el flujo de aire, pero atrapa la tierra.

Para lograr los mejor res resul ta dos de lim pieza, man tenga abier tas las vías de aire. Exa mine perió di ca mente las áreas indicadas con asteriscos para ase gu rarse de que no estén blo quea das. Desconecte del receptáculo antes de revisarlo.

ra vés a HUJO DE AIRE

PARA CHECAR OBSTRUCCIONES:

• Checar la bolsa de polvo y cambiar al estar llena. Ver CAMBIO DE LA BOLSA DE POLVO (pág 18).
• Checar filtro de seguridad del motor y el filtro de escape y cambielo si esta sucio. Ver CAMBIO DE FILTRO DE SEGURIDAD DEL MOTOR (pág 19) y CAMBIO DE FILTRO DE ESCAPE (pág 20).
• Checar PowerMate ^® sobre cualquier suciedad u obstrucción en el area de la banda o el area del agitador. Cuidadosamente remueva cualquier obstrucción u objeto locatizados en el agitador o sus tapas. Ver LIMPIEZA DEL AGITADOR (pág 22).

Si la aspiradora aun tiene una baja succión, haga lo siguiente.

1. Conecte la maguera a la aspiradora y enciendala. Cheque el final de la manguera para la succión. Si hay buena succión en el mango de la manguera, no hay obstrucción en la manguera. Si la succión es mala, remueva cualquier suciedad u objeto en la maguera y mango.
2. Conecte la manguera al tubo telescópico. Cheque el final del tubo telescópico para la succión. Si hay buena succión al final, significa que no hay obstrucción en el tubo telescópico. Si la succión es mala, remover cualquier suciedad u objeto en el tubo telescópico.
3. Revisar el conducto de succión del Power Mate®. Remover cualquier suciedad u objeto.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

1. Apagué y desconecte el cor dón eléc trico de la cla vija de la pared. NO rocíe agua sobre la aspi ra dora.
2. Para limpiar el exterior o reducir la electricidad estática y acumulación de polvo, limpie la superficie exterior de la aspiradora y los accesorios, usando un trapo suave y limpio, mójelo en una solución de agua y detergente líquido, y exprírmalo. Séquela después de limpiar.

CUIDADO

No use los accesorios si están mojados. Los accesorios que se utilicen en áreas sucias, debajo del refrigerador, no deben usarse en otras superficies sin antes ser lavados. Podrían dejar mar cas.

CAMBIO DE LA BOLSA

La bolsa debe cam biarse seguido para lograr los mejor res resul ta dos de lim pieza. El in di ca dor de CHECK BAG enciende cuando se necesita cambiar.

Ver en detalle el número de parte en PARTES DE REEMPLAZO (pág 4).

1. Apagué y desconecté la aspiradora.
2. Quite la manguera de la aspiradora.
3. Tire del pestillo de la tapa hacia fuera y hacia arriba; luego levante la tapa del receptáculo.

Pestillo de la tapa

1. Saque la bolsa del montaje.

Montaje

NOTA: El montaje rojo de la bolsa se inclinará hacia adelante después de que retire la bolsa. Esto impedirá que la tapa se cierre antes de instalar una bolsa nueva.
5. Revise y cambie el filtro de seguridad del motor, cuando sea necesario. Ver CAMBIO DE FILTRO DE SEGURIDAD DEL MOTOR (pág 19).

Filtro de seguridad del motor

NO doble ni pliegue el centro del cartón al instalar la bolsa en las ranuras del montaje de la bolsa.

1. Gire hacia abajo el soporte para la bolsa y para insertar la bolsa en las ranuras empuje hacia abajo hasta que las lengüetas de cartón encierren seguramente en las posiciones apropiadas como se ve en el diagrama.

Montaje

1. Empuje la bolsa asegurándola dentro de la cavidad para evitar que sea trabada por la tapa de la aspiradora.
2. Baje la cubierta del receptáculo y cierre el pestillo.
3. Intro duzca la man guera en el recep tá - culo hasta que quede fija en posi ción.
4. Conecte el cordón eléctrico en la clavija de la pared.

CUIDADO

NUNCA REU TI LICE UNA BOLSA PARA POLVO. Los materiales muy finos, tales como des odo ran tes para alfom bras, talco facial, polvo fino, yeso, hollín, pelusa de alfom bras nue vas, etc., pue den atas car la bolsa y cau sar que se rompa antes de que esté llena y puede dañar el motor de la aspiradora. Cambie la bolsa más seguido cuando aspire este tipo de mate ria les.

CAMBIO DEL FILTRO DE SEGURIDAD DEL MOTOR

FILTRO DE SEGURIDAD DEL MOTOR - ELECTROSTATICO

Este filtro se tiene que cambiar cuando esté sucio. Debe cambiarse periódicamente según las condiciones de uso. El filtro no se puede lavar pues perdería su capacidad para atrapar polvo.

Ver en detalle el número de parte en PARTES DE REEMPLAZO (pág 4).

ADVERTENCIA

Peli gro de cho que eléc trico

Apagué y desconecté la aspiradora. No opere la aspiradora sin el filtro de seguridad del motor. Asegúrense de que el filtro esté seco e instalado adecuadamente para impedir que el motor falle y/o que se produzca un choque eléctrico.

1. Para quitar la bolsa, siga las instrucciones en CAMBIO DE LA BOLSA (pág 18).

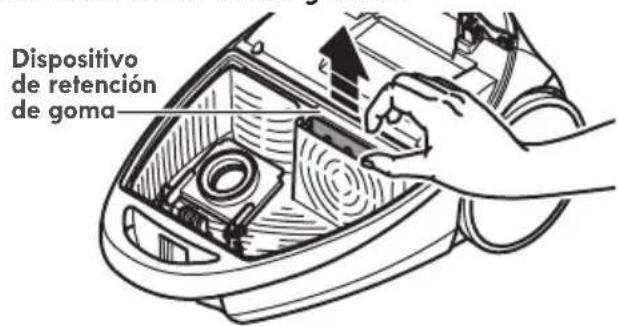

2. Levante el dispositivo de retención de goma y saque el filtro de seguridad como se ve en el diagrama.

Dispositivo de retención de goma

1. Reemplace el filtro con la superficie blanca en su campo de vista por correrlo debajo de las costillas en la cavidad de la bolsa. Meta el filtro para que quepa por completo debajo del dispositivo de retención de goma.

2. Véase CAMBIO DE LA BOLSA (pág 18) para cambiar la bolsa.

CAMBIO DEL FILTRO DE ESCAPE

ADVERTENCIA

Peli gro de fuego o cho que eléc trico

No opere con un filtro de escape bloqueado o sin el filtro de escape instalados. No opere sin la cubierta del filtro de escape instalada.

FILTRO DE ESCAPE

El cartucho del filtro escape tiene que cambiarse cuando esté sucio. Cambie el filtro cuando el área superficial esté cubierta por completo. El filtro no se puede lavar pues perdería su capacidad para atrapar polvo.

Ver en detalle el número de parte en PARTES DE REEMPLAZO (pág 4).

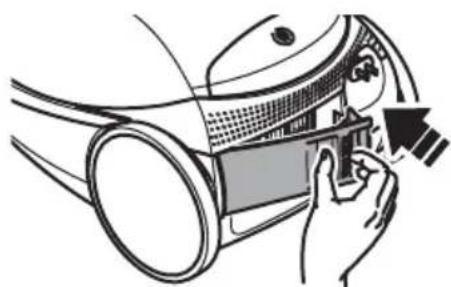

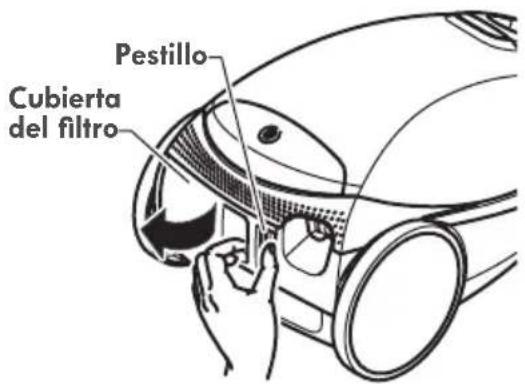

1. Presione el pestillo hacia abajo para liberar la cubierta del filtro de escape de la ranura en la aspiradora.
2. Jale la tapa del filtro hacia abajo y afuera para extraerla desde la cámara del filtro en el contenedor.

Pestillo Cubierta del filtro

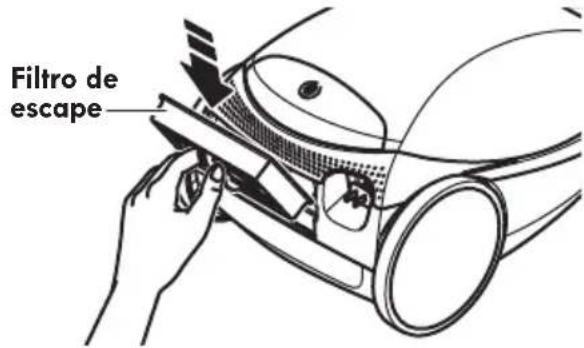

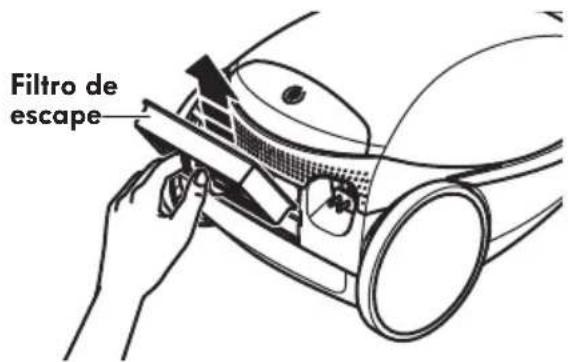

1. Remover el filtro de escape.

Filtro de escape

1. Reemplace el cartucho del filtro del escape. Coloque el filtro nuevo en la aspiradora con el lado de goma en dirección a la aspiradora.

Filtro de escape

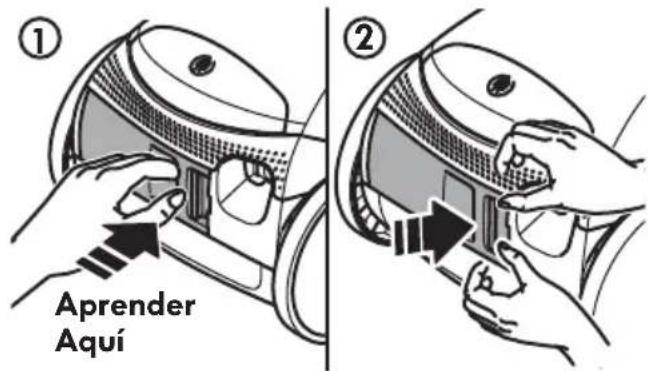

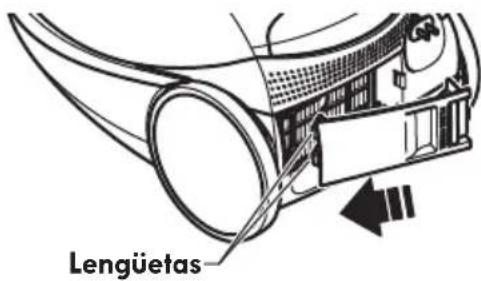

1. Para reinstalar la tapa del filtro de escape, inserte las dos lengüetas de la tapa en las ranuras de la parte superior de la cámara del filtro.

Lengüetas—

1. Deslizar el pestillo hacia abajo para cerrar la cubierta del filtro de escape en su lugar.

1. Suelte el pistillo y confirme que la cubierta esta segura en su lugar.

① Aprender Aquí ②

CUIDADO DE LA POWERMATE®

Siempre deberán seguirse todas las precauciones de seguridad antes de efectuar el mantenimiento a la PowerMate®.

ADVERTENCIA

Peligro de choque eléctrico o lesión corporal

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo contrario podría producirse un choque eléc trico o cau sar lesión cor po ral si la aspira dora arranca de manera impre vista

CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

PARA RETIRAR LA CORREA

1. Desprenda el cepillo para pisos de la PowerMate®.

Pedal de liberación del cepillo para pisos

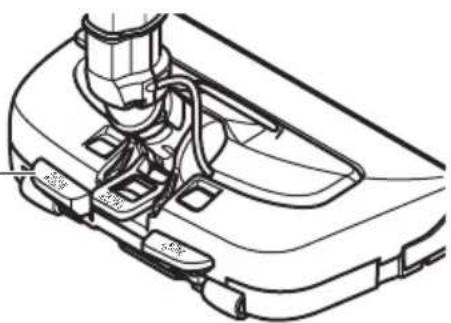

1. Gire la PowerMate® para mostrar la parte inferior hacia arriba y desatornille tres (3) tornillos de la cubierta.

2. Gire la PowerMate® con la parte superior hacia arriba.

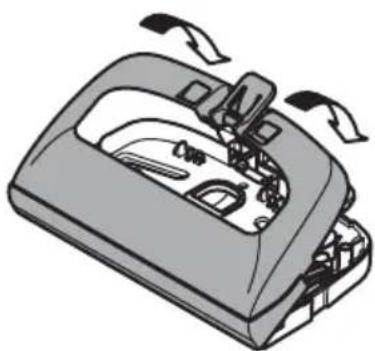

3. Afloje las lengüetas traseras localizadas debajo de los pedales

1. Tome la tapa desde atrás y levántela para extraerla desde la base.

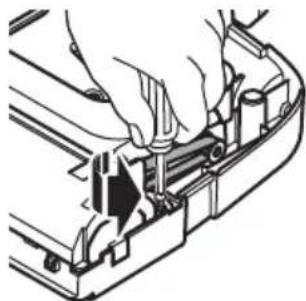

2. Desatornille dos (2) tornillos de la cubierta del agitador y levante la cubierta del agitador.

7.Quite el agitador y la correa gastada.

1. Examine y limpie las áreas

de tapa del extremo. En la ENSAMBLE DEL AGITADOR (pág 22) se proporciona una ilustración de todo el ensamble del agitador.

LIMPIEZA DEL AGITADOR

NOTA: Para mantener una alta eficiencia de limpieza y evitar daños a la aspiradora, hay que limpiar el agitador cada vez que se cambia la correa.

También hay que limpiar el agitador según el siguiente calendario:

El uso de la aspiradora agitador Limpie el

Frecuente - cada (usada diariamente)

Moderado - cada mes (usada 2 o 3 veces por semana)

Ligero - cada 2 meses (usada 1 vez por semana)

IMPORTANTE

Apagué y desconecté la aspiradora. Exa - mine fre cuen te mente el agitador y las áreas de soporte del mismo en la

PowerMate® y elimine todo cabello, hilo y pelusa acumulada.

Retire todo indi cio de basura o sucie dad de la ruta de la correa y del rodi llo del agitador.

Con cui da do saque las ta pas y quite el hilo o los restos ubicados en el agitador.

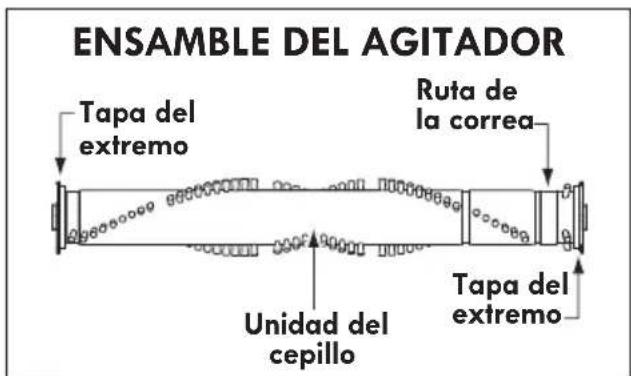

ENSAMBLE DEL AGITADOR Tapa del extremo Ruta de la correa Unidad del cepillo Tapa del extremo

PARA RETIRAR LA CORREA

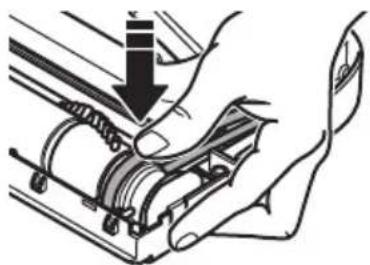

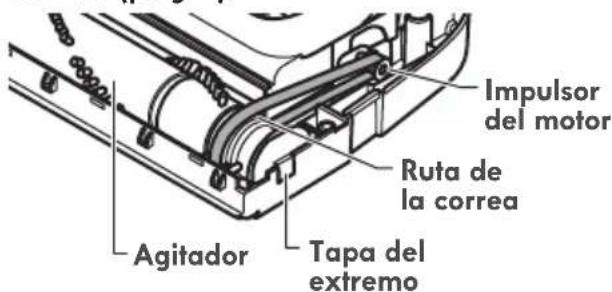

1. Instale una correa nueva sobre el eje del motor y luego sobre el recorrido de la correa.

NOTA: Véase PIEZAS Y CARACTERÍSTICAS para el número de la correa (pág 4).

Impulsor del motor Ruta de la correa Agitador Tapa del extremo

1. Coloque otra vez la unidad del agitador en la PowerMate®.

1. Reinstale la cubierta del agitador e inserte los dos (2) tornillos.

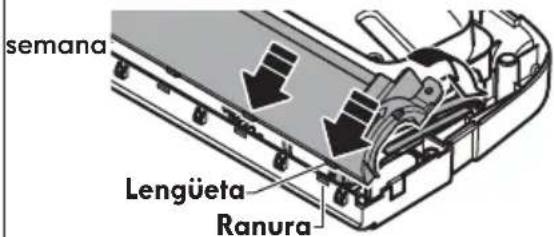

semana Lengüeta Ranura

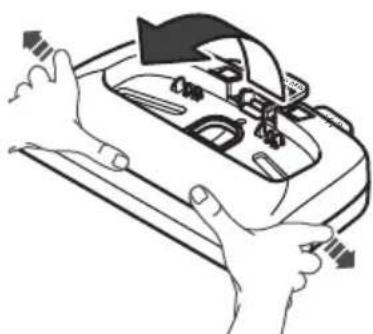

1. Alinee la parte frontal de la cubierta con la base. Coloque la cubierta sobre el borde delantero de la base como se muestra.

2. Rote la cubierta hacia atrás. Apriete con poca fuerza hasta que las lengüetas laterales y traseras encierren seguramente.

Cerciórese que no hay espacio entre la cubierta y la base.

1. Voltee el equipo PowerMate® y reinstale los tres (3) tornillos que fijan la tapa a la base.

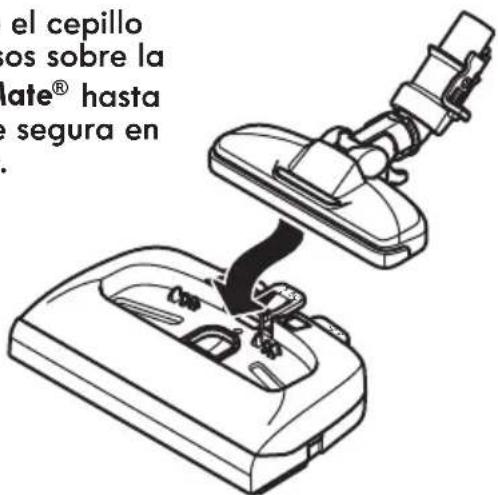

2. Inserte el cepillo para pisos sobre la PowerMate® hasta que este segura en su lugar.

el cepillo sos sobre la late® hasta e segura en .

CUIDADO DEL AGITADOR

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor po ral

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo con tra rio podría pro - du cirse un cho que eléc trico o cau sar lesión cor po ral si la aspi ra dora arranca de manera impre vista.

PARA REVISAR LOS CEPILLOS

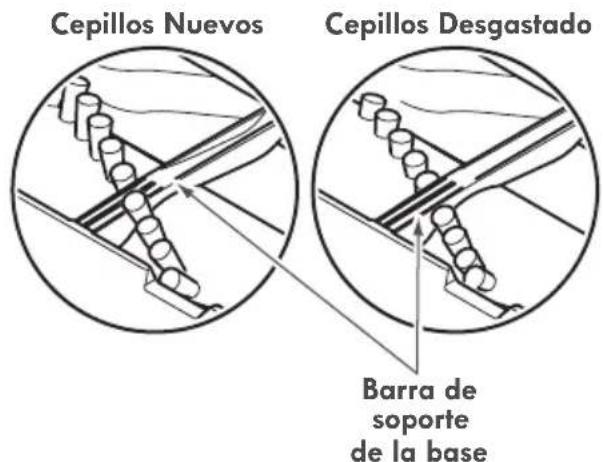

Cepillos Nuevos Cepillos Desgastado Barra de soporte de la base

Cuando estén gastados los cepillos al nivel de las barras de soporte en la base, cambie la unidad del agitador.

PARA CAMBIAR EL AGITADOR

1. Desmonte el cepillo para pisos del PowerMate®.
2. Quite la cubierta de la PowerMate®, la cubierta del agitador y el agitador. Véase CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (pág 21-22).
3. Reemplace el ensamble del agitador.
4. Reinstale la co rrea, la cubierta del agitador, y la cu bier ta de la PowerMate Con sulte "Para cam biar la correa" bajo CAM BIO DE LA CORREA Y LIM PIEZA DEL AGITADOR (pág 21-22).
5. Inserte el cepillo para pisos sobre la PowerMate® hasta que este segura en su lugar.

NOTA: Consulte la sección PIEZAS DE REPUESTO para conocer los detalles sobre el número de pieza y medios de compra (página 4).

RECONOCIMIENTO DE PROBLEMAS

Revise este recuadro para encontrar soluciones a problemas que puede corregir usted mismo. Cualquier otro servicio debe ser realizado por SEARS u otro agente de servicio calificado.

ADVERTENCIA

Apagué y desconecté la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo contrario podría producirse un choque eléctrico o causar lesión cor po ral.

PROBLEMA POSIBLE CAUSA POSIBLE SOLUCIÓN
La aspiradora no arranca.	Está desconectada.	Conecte bien, presione el botón ON/OFF.
	Cortacircuitos botado o fusible quemado en el tablero de servicio de la residencia.	Restablezca el cortacircuitos o cambie el fusible.
	Conexiones eléctricas de la la manguera.	Vuelva a conectar los extremos de manguera sueltas.
No aspira satisfactoriamente.	Bolsa para polvo llena o atascada.	Cambie la bolsa.
	Vías de flujo de aire atascadas. Limpie las vías de flujo de aire.
	Filtros sucios.	Cambie los filtros.
	Ajuste incorrecto de nivel de pelo de la alfombra.	Ajuste el nivel.
	Incorrecta selección de nivel de poder.	Ajuste el control.
	Manguera rota.	Cambie la manguera.
	Agitador de la PowerMate® desgastados.	Cambie la agitador.
	Correa desgastada o rota.	Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (pág 21-23).
	Agitador o tapas de los extremos sucios.
	Tapa del receptáculo abierta.	Cierre bien la tapa.
	Protector contra sobrecargas de la PowerMate® botado.	Consulte CARACTERÍSTICAS RENDIMIENTO/ SEGURIDAD “Protector contra sobrecargas (pág 16).
La aspiradora arranca, pero se apaga.	Conexiones eléctricas de la manguera o de la tapa.	Examine las conexiones eléctricas, vuelva a conectar los extremos de la manguera.
	Protector contra sobrecargas de la PowerMate® botado.	Consulte CARACTERÍSTICAS RENDIMIENTO/ SEGURIDAD “Protector contra sobrecargas (pág 16).
	Protector térmico botadoenel receptáculo.	Consulte CARACTERÍSTICAS DE RENDIMIENTO/ SEGURIDAD - “Protector Térmico” (pág 17).
La PowerMate® no funciona cuando está instalada.	Conexiones de la PowerMate® desconectadas.	Conecte bien.
	Correa desgastada o rota.	Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (pág 21-23).
	Agitador o tapas de extremos de éste sucios.
	Protector contra sobrecargas de la PowerMate® botado.	Consulte CARACTERÍSTICAS RENDIMIENTO/ SEGURIDAD “Protector contra sobrecargas (pág 16).
	El switch no esta en la posición CARPET (alfombra).	Mover el switch a la posición CARPET (alfombra) (pág 10).
PROBLEMA POSIBLE	CAUSA POSIBLE SOLUCIÓN
Indicador azul encendido continuamente en el detector de polvo.	La vía de paso de tierra o la bolsa de polvo están bloqueadas.	Determine si están bloqueadas las vías de aire.
	Lente sucia.	Limpie las lentes.
El indicador de CHECK BAG enciende.	Bolsa para polvo llena o atascada.	Cambie la bolsa.
	Filtros sucios. Cambie los filtros.
	Vías de flujo de aire atascadas.	Desbloquee las vías de flujo de aire.
	Ciertos accesorios.	Esto es normal. El indicador debe ser normal cuando la herramienta está quitada.
La aspiradora levanta tapetes o es difícil empujar la PowerMate® .	Ajuste incorrecto de nivel de pelo de la alfombra.	Ajuste el nivel.
	Aspiración demasiado potente.	Seleccionar nivel de poder bajo en el control electrónico.
El cordón no se enrolla.	Cordón eléctrico sucio. Limpie el cordón eléctrico.	después enróllelo.
	Cordón atascado. Tire del cordón y después enróllelo.
La aspiradora deja marcas en la alfombra.	Estilo de limpieza incorrecta.	Consulte SUGERENCIAS PARA ASPIRAR (pág 11).

TABLE DE MATIÈRE

Botón de ajuste de extensión Reborde Luz Botón de TOOL RELEASE

POWERMATE® ET BROSSE A PLANCHER SEPARABLE

Dispositivo giratorio de la boquilla Cepillo para pisos desmontable Protector de muebles Detector de polvo Indicador de nivel de pelo de la alfombra Protector de muebles Pedal de liberación rápida del tubo Pedal de selección de nivel de pelo de la alfombra Pedal de liberación del mango Pedal de liberación del cepillo para pisos Botón de OVERLOAD PROTECTOR RESET

Botón de retracción s ar

AVERTISSEMENT

Ris que de bles su res.
