MANUAL DE USUARIO 86-0501-W Weston

REGLAS IMPORTANTES DE SEGURIDAD 14

LISTA DE COMPONENTES 16-17

ENSAMBLADO 18-19

DESARMADO Y LIMPIEZA 20

INSTRUCCIONES DE RELLENADO 20-21

SEGURIDAD DE LOS ALIMENTOS 22

INFORMACIÓN DE LA SALCHICHA 23

INFORMACIÓN DE GARANTÍA WESTON 24

IMPORTANTES RÈGLES DE SÉCURITÉ 26

DESCRIPTION DE LA PIÈCE 28-29

MONTAGE 30-31

DÉMONTAGE ET NETTOYAGE 32

INSTRUCTIONS DE BOURRAGE 32-33

SÉCURITÉ ALIMENTAIRE 34

INFORMATIONS SUR LES SAUCISSES 35

INFORMATION SUR LA GARANTIE 36

GENERAL SAFETY RULES

READ AND FULLY UNDERSTAND ALL INSTRUCTIONS AND WARNINGS PRIOR TO USING THIS UNIT. YOUR SAFETY IS MOST IMPORTANT! FAILURE TO COMPLY WITH PROCEDURES AND SAFE GUARDS MAY RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE. REMEMBER: YOUR PERSONAL SAFETY IS YOUR RESPONSIBILITY!

⚠️ REGLAS IMPORTANTES DE SEGURIDAD

LEA Y ENTIENDA COMPLETAMENTE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS ANTES DE UTILIZAR ESTA UNIDAD. ¡SU SEGURIDAD ES LO MÁS IMPORTANTE! NO SEGUIR LOS PROCEDIMIENTOS Y PRECAUCIONES PUEDE PROVOCAR LESIONES GRAVES Y DAÑOS MATERIALES. RECUERDE: ¡SU SEGURIDAD PERSONAL ES RESPONSABILIDAD DE USTED!

1. REVISE SI TIENE PARTES DAÑADAS. Antes de usar la rellenadora revise que todas las partes estén funcionando debidamente y realicen las funciones deseadas. Revise si están atoradas las partes móviles, encimadas o en cualquier otra situación que afecte su funcionamiento.
2. MANTÉNGALO ALEJADO DE LOS NIÑOS. NUNCA DEJE SIN SUPERVISIÓN EL APARATO. La rellenadora NO ES UN JUGUETE.
3. El fabricante rechaza cualquier responsabilidad en caso de uso indebido de la rellenadora. El uso indebido de la rellenadora ANULA la garantía.
4. NUNCA guarde o use la rellenadora a una temperatura inferior a 0 °C (32 °F).
5. Las reparaciones deben ser realizadas por un distribuidor autorizado. Use solamente partes y accesorios originales de fábrica. La modificación de la rellenadora ANULA la garantía.
6. Revise que la rellenadora esté estable mientras la usa. Las cuatro patas deben estar firmes en una superficie nivelada. No debe mover la rellenadora durante su funcionamiento.
7. NUNCA opere la rellenadora con la cubierta del gabinete de engranes abierta o quitada.
8. ¡USE PROTECCIÓN EN LOS OJOS! Los anteojos ópticos no son protección de seguridad.
   Las gafas de seguridad cumplen con los requerimientos de la norma ANSI Z87.1. Nota: Las gafas de seguridad aprobadas tienen impresa o estampada la clave Z87.
9. NO lo use bajo los efectos de drogas o alcohol.
10. Para uso doméstico únicamente.

¡GUARDE ESTAS INSTRUCCIONES!

INSTRUCCIONES EN ESPAÑOL

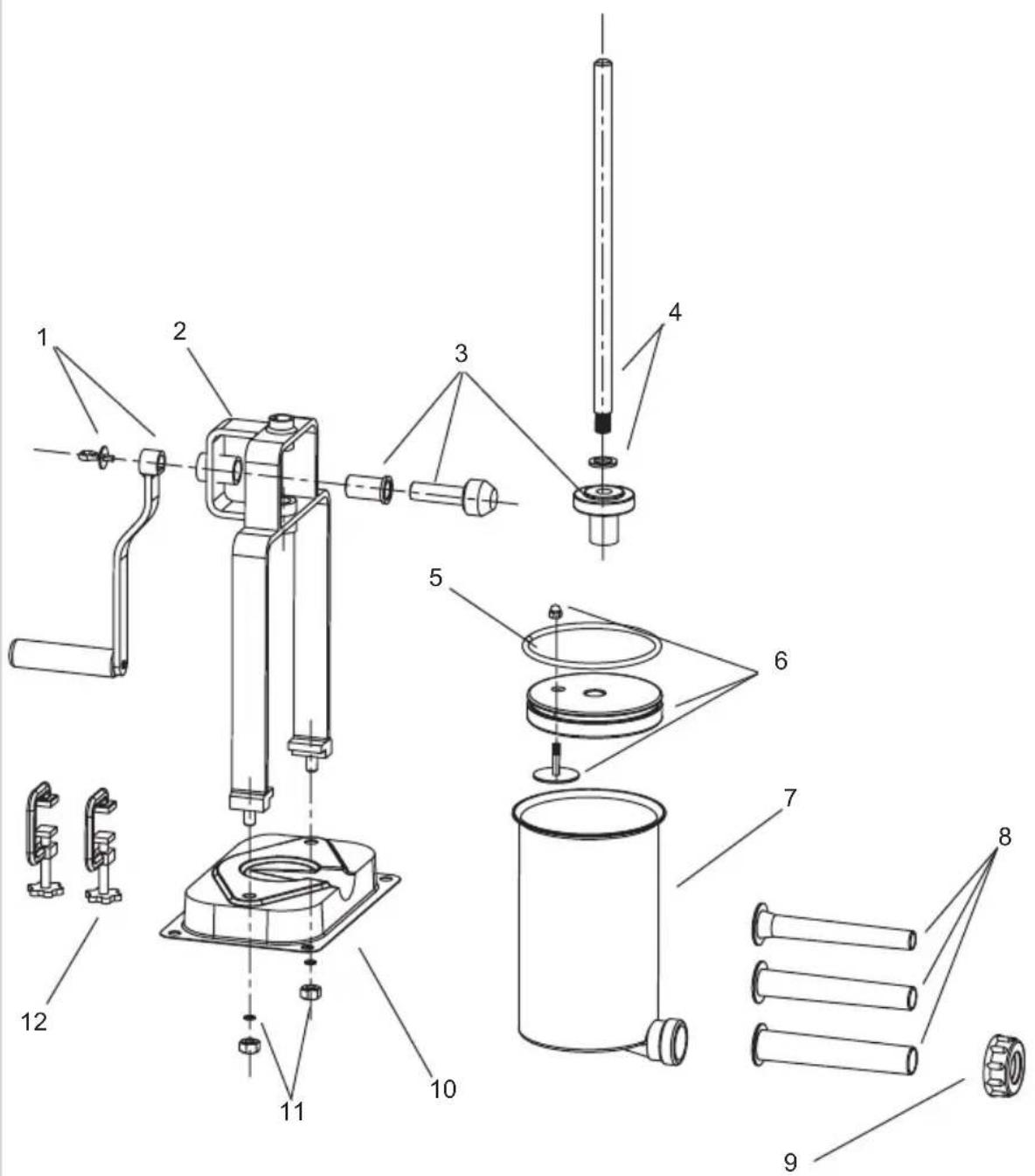

LISTA DE COMPONENTES

NÚMERO DE DIAGRAMA DESCRIPCIÓN DE LA PIEZA NÚMERO DE PIEZA
1 MANIVELA CON	MARIPOSA 73-0540
2 MARCO 73-0541
3 JUEGO DE ENGRANAJES (2) Y CASQUIL-LO DE ENGRANAJE HORIZONTAL		73-0542
4 EJE DEL ÉMBOLO 73-0543
5 SELLO DEL ÉMBOLO 73-0544
6 VÁLVULA DE LIBERACIÓN DE PRESIÓN(JUEGO DE 3 PIEZAS) INCLUYE:PISTÓN, TUERCA CIEGA MG, ÉMBOLO		73-0545
7 RECIPIENTE DE ACERO INOXIDABLE 86-0532
8 JUEGO DE EMBUDOS DE PLÁSTICO (3EMBUDOS)		73-0546
9 TUERCA DE ARO FRONTAL 73-0547
10	BASE	73-0548
11	TUERCAS M10 DE BASE (2) Y ARAN-DELAS M10 DE BASE (2)	73-0549
12	ABRAZANDERAS (2)	73-0550

Si cualquier componente de esta unidad está roto, si no funciona debidamente, o si necesita un instructivo de repuesto, visítenos en la Web en

WestonSupply.com

O llame a Weston Brands LLC larga distancia sin costo 1-800-814-4895

De lunes a viernes, de 8:00 am a 5:00 pm tiempo del ET. Fuera de Estados Unidos llame al 001-216-901-6801

ENSAMBLADO

ENSAMBLE DEL CUERPO

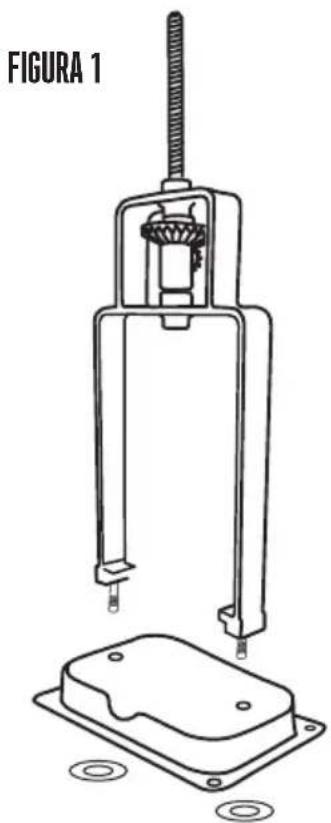

1. Alinee el Marco con los orificios en la Base. Desde abajo de la Base, deslice cada Arandela de la base en el extremo roscado del Marco. Asegure cada Arandela de la base con una Tuerca de base (FIGURA 1).

CONJUNTO DEL ÉMBOLO

1. Deslice el Sello del desatascador en la Válvula de liberación del desatascador (FIGURA 2).

2. Inserte el pistón a través del soporte de la válvula. Desde la parte superior del Desatascador, coloque la Tuerca ciega en el extremo roscado del pistón NOTA: El pistón se sentirá suelto en el Kit de la válvula de liberación de presión.

3. Coloque el Kit de la válvula de liberación del destascador en el extremo del Eje del desatascador (FIGURA 3).

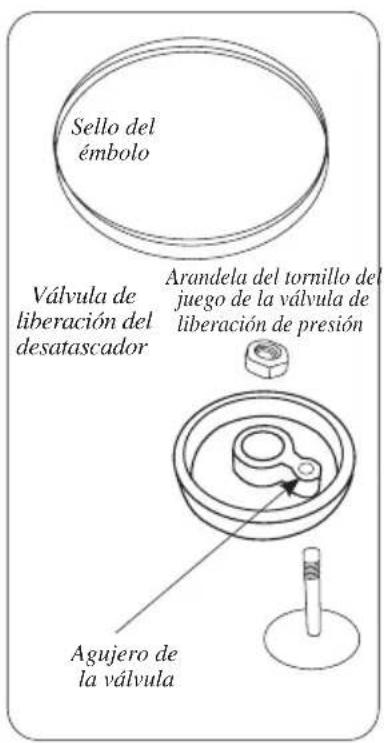

FIGURA 2

Sello del émbolo Válvula de liberación del desatascador Arandela del tornillo del juego de la válvula de liberación de presión Agujero de la válvula

ENSAMBLE DE LA RELLENADORA

1. Sujete la Manivela deslizándola en el Eje del engranaje y colocando la Mariposa en el orificio en la Manivela (FIGURA 4).
2. Gire la Manivela en sentido contrario a las agujas del relo para llevar el Desatascador a la parte superior de la Embutidora.
3. Deslice las Muescas en la parte inferior del recipiente en los Soportes en la base del Marco (FIGURA 5).
4. Inserte el embudo de rellenado de su elección a través de la tuerca de aro frontal. Atornille la tuerca de aro frontal y el embudo de rellnado en la boca del recipiente hasta que estén apretados. NO APRIETE EN EXCESO la tuerca de aro frontal pues podría dañar el embudo (FIGURA 6).

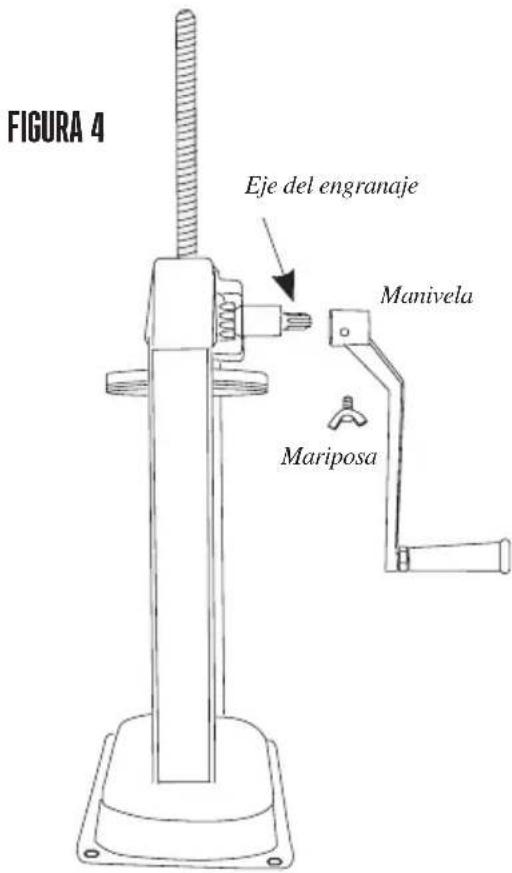

FIGURA 4 Eje del engranaje Manivela Mariposa

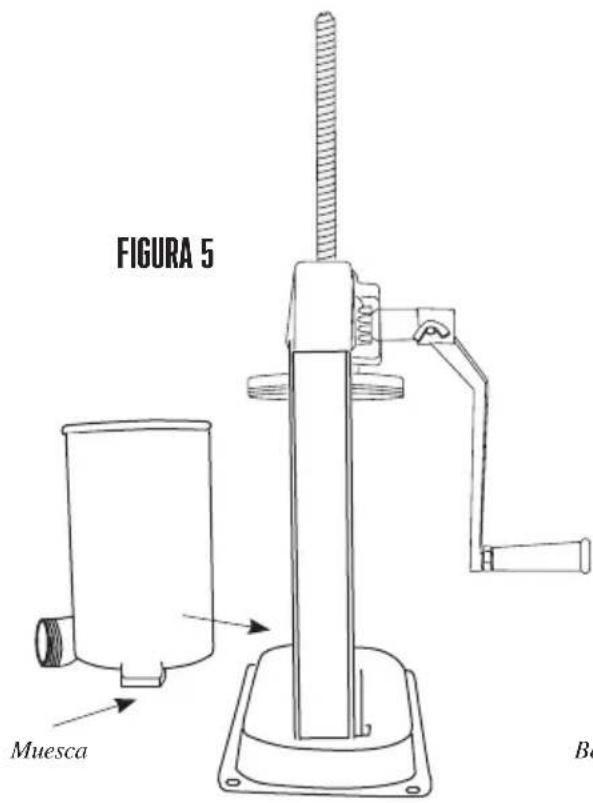

FIGURA 5 Muesca Bo

1. Quite el embudo de rellenado desatornillando la tuerca de aro frontal y jalando el embudo.
2. Gire el mango hasta que el émbolo suba y salga del recipiente.
3. Deslice el Recipiente hacia afuera.
4. Desatornille el émbolo de su eje. Retire la válvula de liberación de presión del émbolo. Quite el sello del émbolo.
5. Lave con agua jabonosa caliente todas las partes que entren en contacto con la carne. PROCURE LIMPIAR LAS PARTES INMEDIATAMENTE DESPUÉS DE USARLAS. Enjuague y seque cuidadosamente todas las partes inmediatamente. Esterilice si es necesario.
6. Antes y después de cada uso, lubrique por completo los componentes del eje, el recipiente, la válvula de liberación de presión y la tuerca de aro frontal con un lubricante para alimento.

INSTRUCCIONES DE RELLENADO

¡ADVERTENCIA! Cuando el émbolo esté salido del recipiente, SUELTE LENTAMENTE EL MANGO. La presión y la gravedad pueden hacer que el mango gire ligeramente hacia atrás y provoque lesiones.

NOTA: Aplique un lubricante para alimento en el interior del recipiente antes de llenar con la mezcla de carne.

1. Deslice el Recipiente hacia afuera.

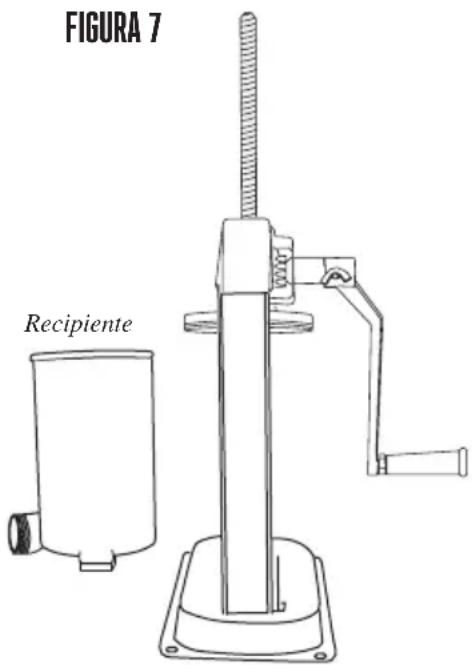

2. Llene el recipiente con la mezcla de carne y sazonadores (FIGURA 7).
3. Presione firmemente la mezcla hacia abajo del recipiente para expulsar el aire que estuviera atrapado.
4. Deslice las Muescas en la parte inferior del recipiente en las Monturas del recipiente en la base del Marco.

5. Gire el mango hasta que el émbolo esté en contacto con la carne y la mezcla esté lista para ser expulsada por el extremo del embudo de rellenado.

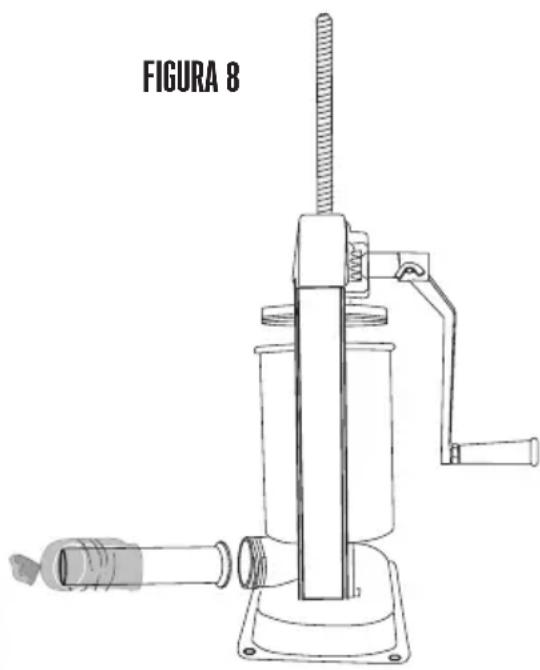

6. Deslice un forro en el extremo del embudo de rellenado hasta que se haya deslizado completamente en el embudo (FIGURA 8).

1. Gire el mango para expulsar la mezcla en el forro. Para lograr mejores resultados, aplique presión alrededor del forro cerca del extremo del embudo de rellenado. Así mantiene apretado el forro y hace que la mezcla se empaque firmemente en el forro.
2. Cuando llegue al extremo del forro ate, tuerza o ponga un aro en el extremo para sellar el contenido.

CONSEJOS DE RELLANDO: Los siguientes consejos ayudan a reducir la resistencia al esta rellenando con el embudo de rellenado de 13 mm.

A. Agréguele agua a la mezcl de carne: hasta 1 1/2 tazas (0.4 l) de agua por cada 2.3 kg (5 lb) de carne sazonada. B. Vierta 1/4 de taza (60 ml) de aceite vegetal o de oliva por cada 2.3 kg (5 lb) de carne sazonada para que fluya mejor.

SEGURIDAD DE LOS ALIMENTOS

Hay que seguir ciertas reglas básicas al manejar alimentos. Las reglas son COCINAR, SEPARAR, LIMPIAR y ENFRIAR.

COCINAR

Es muy importante cocinar los alimentos a una temperatura interna que destruya cualquier bacteria que esté presente. Ultimamente se ha puesto mucha atención en la higiene de las hamburguesas y otros alimentos elaborados con carne molida y con razón. Cuando se muele la carne, las bacterias presentes en la superficie se revuelven en toda la mezcla de la carne molida. Si la carne molida no se cuece a por lo menos 71°C a 74°C (160°F - 165°F), no se destruyen las bacterias y hay una buena posibilidad de enfermarse.

Las piezas de carne sólida, como los filetes y las chuletas, no tienen en su interior bacterias peligrosas como le E. coli, por lo que pueden servirse menos cocidas. Aun así, cualquier corte de vacuno debe cocinarse a una temperatura interna de por lo menos 63°C (145°F) (medio cocido). La temperatura recomendable para las aves es de 75°C (165°F) y los cortes sólidos de carne de puerco deben cocinarse a 71°C (160°F).

SEPARAR

SIEMPRE DEBE separar los alimentos que se comen crudos y los que se vayan a cocer antes de comerse. La contaminación cruzada se presenta cuando la carne o los huevos crudos entran en contacto con alimentos que se van a consumir sin cocimiento. Ésta es una importante causa de intoxicaciones. Siempre use una doble envoltura para la carne cruda y colóquela en la repisa más baja del refrigerador, para que no haya manera de que su jugo gotee en las verduras frescas. Use la carne cruda 1 o 2 días después de comprarla, o congélela para guardarla más tiempo. Descongele la carne congelada en el refrigerador, no en el mesón de la cocina.

Cuando ase o cocine carne o pescado crudo, coloque la carne ya cocida en un platón limpio. No use el mismo platón que usó para llevar la carne al asador. Lave los utensilios usados en el asador después de haber volteado los alimentos por última vez, así como las cucharas y espátulas usadas para freír o para voltear la carne al estarla cocinando.

No olvide lavarse las manos después de manejar carne o huevos crudos. Es absolutamente necesario lavarse las manos con agua y jabón o usar una toallita húmeda antibacteriana después de tocar carne o huevos crudos. No lavarse las manos o las superficies cuando se cocina es una causa importante de contaminación cruzada.

LIMPIAR

Lávese las manos y las superficies de trabajo con frecuencia mientras esté cocinando. Lávese con agua tibia y jabón durante por lo menos 15 segundos; después séquese con una toalla de papel.

ENFRIAR

Es muy importante enfriar los alimentos. La zona de peligro para la multiplicación de bacterias está entre los 4 °C y 60 °C (40 °F - 140 °F). El refrigerador debe estar a 4 °C (40 °F) o menos; el congelador debe estar a -17 °C (0 °F) o menos. Regla básica: sirva calientes los alimentos calientes y sirva fríos los alimentos fríos. Use platos calientes para mantener caliente la comida a la hora de servirla. Use baños de agua con hielo para mantener fría la comida fría. Nunca deje ningún alimento a temperatura ambiente por más de 2 horas; o por más de 1 hora si la temperatura ambiente es de 32 °C (90 °F) o superior. Cuando empaque para un picnic, asegúrese de que la comida ya esté fría cuando la meta en la canasta aislada. La canasta no enfría la comida; sólo la mantiene fría si está debidamente empacada con hielo. Los alimentos cocidos calientes deben colocarse en recipientes bajos y refrigerarse de inmediato para que se enfríen rápidamente. No olvide cubrir los alimentos una vez que se enfríen..

NOTA: Debe tener especial consideración al usar venado y otra carne de caza, ya que puede contaminarse durante la preparación de campo. El venado suele mantenerse a temperaturas que podrían permitir el crecimiento de bacterias, como cuando se transporta. Consulte con el Departamento de Carnes y Aves de la USDA si tiene más preguntas o quiere más información sobre higiene de carne y alimentos.

INFORMACIÓN DE LA SALCHICHA

SELECCIÓN DE CARNE PARA HACER SALCHICHAS

La elaboración de salchichas ha evolucionado a lo largo de muchos años y generaciones, y como resultado, hay un sinnúmero de tipos de salchichas que puede hacer usando los ingredientes básicos como carne, grasa y algunas especias cuidadosamente combinadas. A continuación se presentan algunos lineamientos sencillos que le ayudarán a elaborar salchichas con el mejor sabor posible.

Se puede utilizar cualquier tipo de carne para elaborar embutidos: carne de cerdo, de res, de bisontes, de alces y de caribúes, incluso con la de antílope se hacen excelentes salchichas. En la preparación de la carne de venado o de otras carnes rojas de caza es importante quitar toda la grasa de la carne, ya que el sebo de la carne roja de caza se vuelve rancio en tan sólo cinco días. Reemplace la grasa, con grasa de cerdo o de vaca, dependiendo del tipo de producto que esté elaborando, en una proporción de 0.5 kg (1 lb) de grasa por cada 1.8 kg (4 lb) de carne de caza.

El contenido de grasa de la salchicha afectará el sabor, la textura, las características de cocción y la vida útil de su producto. La mayoría de las salchichas comerciales tienen un contenido de grasa de alrededor del 20%. El uso de menos de 12% de grasa dará lugar a una salchicha muy seca a la degustación, mientras que con más del 20% puede dar como resultado una salchicha sin sabor y pegajosa que será difícil de cocinar.

CURADO

Es importante curar adecuadamente las carnes para conservarlas, y destruir los microorganismos indeseables en las superficies de la carne que causan su descomposición así como enfermedades derivadas de ésta. Hay muchas medidas que son de ayuda en este proceso, como el ahumado, la cocción, el secado, la refrigeración, y la adición de ingredientes para curado. Los medios más antiguos para lograr esto eran mediante la introducción de la sal en la carne. La resistencia de las bacterias a la sal varía ampliamente entre los diferentes tipos de bacterias. El crecimiento de algunas bacterias se inhibe por concentraciones de sal tan bajas como el 3% en por ejemplo la Salmonela, mientras que otros tipos son capaces de sobrevivir en concentraciones mucho más altas de sal, por ejemplo el estafilococo. Afortunadamente, el crecimiento de muchos organismos no deseados que normalmente se encuentran en los productos de carne y de aves de corral curadas se inhibe a concentraciones bajas de sal. El curado moderno se basa en nitratos y es muy científico. Adquiera Sal rosa para curar Weston (02-0000-W) y siga las instrucciones para asegurar que está curando adecuadamente su salchicha casera.

FORRO

Weston ofrece una variedad completa de envoltorios. La elección correcta depende de su la preferencia personal, así como del tipo de salchicha que desea elaborar. Para la mayoría de las salchichas, sus opciones son naturales o de colágeno. No deje que los nombres le engañen; los forros de colágeno no son un producto sintético. Están hechos de piel de res y otros tejidos. Los forros de colágeno son uniformes en tamaño y textura y casi no requieren preparación. Los forros “naturales” son los intestinos de cordero, de ovejas, de cerdos o de res. Son menos uniformes en tamaño y requieren una preparación. También hay forros fibrosos no comestibles que se utilizan para algunas variedades de salchichas y mortadelas ahumadas. También hay envoltorios fibrosos no comestibles que son usados más comúnmente para salchichón y bolonia

TIPOS DE SALCHICHAS

La mayoría de las salchichas caen dentro de una de cuatro categorías: Frescas, ahumadas, cocidas o secas. Todas las salchichas, excepto las secas, requieren ser refrigeradas para su almacenamiento. También hay una subcategoría de salchichas ahumadas crudas.

Entre las salchichas ahumadas frescas y las crudas, encontrará sabores como kielbasa o salchicha polaca, salchicha italiana, salchichas para desayuno y muchos otros. Las salchichas ahumadas frescas y crudas requieren cocción antes de comerse y también requieren de almacenamiento refrigerado.

Las salchichas ahumadas y las cocidas incluyen al salami, a la mortadela, a los siempre populares perros calientes y a muchas otras. El ahumado adecuado requiere un ahumadero o un ahumador. Weston ofrece ahumadores de propano para estar al aire libre en varios tamaños (41-0701-W, 41-0301-W, o 41-0401-W). La mayoría de las salchichas ahumadas se calientan antes de servir. Muchas personas piensan que una salchicha ahumada va a durar mucho más tiempo sin echarse a perder, pero esto no es cierto. Las salchichas ahumadas deben ser tratadas de la misma manera que las salchichas frescas en cuanto al almacenamiento. Las salchichas secas requieren un tiempo de procesamiento más largo, ya que se secan al aire durante un largo período de tiempo. Las salchichas curadas en seco incluyen salami, chorizo y pepperoni, entre otras. Las condiciones en las que se seca la carne son muy exigentes; la temperatura, el tiempo y la humedad deben ser monitoreados cuidadosamente para obtener un producto seguro y delicioso.

ALMACENAMIENTO

Recomendamos sellar al vacío sus salchichas frescas, luego almacenarlas en el refrigerador (por corto tiempo) o en el congelador (por largo tiempo) para obtener el mejor sabor. Weston fabrica diversas selladoras al vacío. Pida su selección al vendedor donde compró esta unidad. Almacene los productos curados secos y sin refrigerar en papel u otra envoltura transpirable.

GARANTÍA LIMITADA

Esta garantía aplica a los productos que se compran y usan en los EE. UU. y Canadá. Esta es la única garantía expresa para este producto y reemplaza cualquier otra garantía o condición. Este producto está garantizado contra defectos materiales y de fabricación por un período de un (1) año a partir de la fecha de compra original. Durante este período, su único recurso es la reparación o sustitución de este producto o de cualquier componente que se encuentre defectuoso, a nuestra elección.

Si el producto o componente ya no está disponible, lo reemplazaremos por uno similar o de mayor valor

Esta garantía no cubre productos no registrados, reparaciones o servicios a productos no autorizados, productos vendidos “tal cual” por minoristas, vidrio, filtros, desgaste por uso normal, uso que no sea conforme a las instrucciones impresas o daño al producto como resultado de un accidente, alteración, abuso o mal uso. Esta garantía se extiende únicamente al comprador consumidor original o quien reciba el producto como regalo y no es transferible. Guarde el recibo de compra original ya que se requiere de un comprobante de compra para hacer un reclamo de garantía. Esta garantía es nula si el producto es sujeto a cualquier voltaje u forma de onda que no sea la que se indica en la etiqueta de especificaciones (p. ej., 120 V \~ 60 Hz).

Excluimos todo reclamo por daños especiales, incidentales o que resulten como consecuencia del incumplimiento de la garantía expresa o implícita. Toda responsabilidad se limita al monto del precio de compra. Toda garantía implícita, incluyendo cualquier garantía legal o condición de comerciabilidad o aptitud para un propósito en particular, se niega excepto en la medida que lo prohíbe la ley, en cuyo caso dicha garantía o condición se limita a la duración de esta garantía por escrito. Esta garantía le otorga derechos legales específicos. Puede tener otros derechos legales que varían según donde vive. Algunos estados o provincias no permiten limitantes en garantías implícitas o daños especiales, incidentales o consecuentes, por lo tanto, es posible que las limitaciones mencionadas anteriormente no apliquen para usted.

Antes de devolver el producto para cualquier reparación o servicio: debe estar limpio y libre de partículas de alimentos u otra suciedad; de otra manera, se le devolverá o aplicará un cargo de 50 USD por limpieza, a nuestra elección.

Para reclamar una garantía no devuelva este producto a la tienda, visite www.WestonProducts.com/Contact o llame al 1.800.814.4895 en los EE. UU. o al 001.216.901.6801 fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del este. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado. Si el producto califica para una reparación o un reemplazo bajo garantía, asumiremos el costo de devolverle el producto. No somos responsables por los daños resultantes del envío.

Para trabajo fuera de garantía: llame al 1.800.814.4895 dentro de los EE. UU. o al 001.216.901.6801 fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del Este, para obtener un número de autorización de devolución de mercancía (Return Merchandise Authorization, RMA). Rechazaremos toda devolución sin número de RMA. Aplicaremos un cargo de 35 USD/hora por todo trabajo de diagnóstico, servicio, reparación o procesamiento. No iniciaremos ningún servicio o trabajo de reparación sin autorización previa. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado y con nuestra devolución hacia usted.

Revise completamente el envase y compruebe que no falten partes o que algún producto esté dañado. si el producto está dañado por el transporte, solicite asistencia al distribuidor.

Para todas aquellas preguntas referentes al uso del producto, partes faltantes, daño del producto, dificultad o activación de la garantía, comuníquese con el equipo de servicio al cliente de weston Brands: desde las 8:00 am hasta las 5:00 pm ET, de lunes a viernes

[e-mail]

Línea de Servicio al Cliente para Residentes de EE.UU.: 1.800.814.4895 (Fuera de EE.UU., Ilame al: 001-

1-216-901-6801) Weston Brands LLC, Cleveland, Ohio 44131

WestonSupply.com

NO devuelva este artículo al vendedor minorista antes de comunicarse con Servicio al Cliente de Weston Brands.

¡GUARDE ESTAS INSTRUCCIONES!

Consulte estas instrucciones y úselas para enseñar sobre el uso de este producto a otras personas.
