MANUAL DE USUARIO 86-1501-W Weston

SALVAGUARDIAS IMPORTANTES

CUANDO UTILICE APARATOS, SIEMPRE DEBEN SEGUIRSE PRECAUCIONES DE SEGURIDAD BÁSICAS A FIN DE REDUCIR EL RIESGO DE LESIONES A PERSONAS, INCLUYENDO LAS SIGUIENTES:

1. Lea todas las instrucciones.
2. REVISE SI TIENE PARTES DAÑADAS. Antes de usar la rellenadora revise que todas las partes estén funcionando debidamente y realicen las funciones deseadas. Revise si están atoradas las partes móviles, encimadas o en cualquier otra situación que afecte su funcionamiento.
3. MANTÉNGALO ALEJADO DE LOS NIÑOS. NUNCA DEJE SIN SUPERVISIÓN EL APARATO. La rellenadora NO ES UN JUGUETE.
4. No use el aparato para fines distintos a los de su diseño. El fabricante declina toda responsabilidad en caso de uso incorrecto de la embutidora. El uso inadecuado de la embutidora ANULARÁ la garantía.
5. NUNCA guarde o use la rellenadora a una temperatura inferior a 32 °F (0 °C).
6. Las reparaciones deben ser realizadas por un distribuidor autorizado. Use solamente partes y accesorios originales de fábrica. La modificación de la rellenadora ANULA la garantía.
7. Revise que la rellenadora esté estable mientras la usa. Las cuatro patas deben estar firmes en una superficie nivelada. No debe mover la rellenadora durante su funcionamiento.
8. NUNCA opere la rellenadora con la cubierta del gabinete de engranes abierta o quitada.
9. ¡USE PROTECCIÓN EN LOS OJOS! Los anteojos ópticos no son protección de seguridad. Las gafas de seguridad cumplen con los requerimientos de la norma ANSI Z87.1. NOTA: Las gafas de seguridad aprobadas tienen impresa o estampada la clave Z87.
10. NO lo use bajo los efectos de drogas o alcohol.
11. Para uso doméstico únicamente.
12. Evite todo contacto con las partes móviles. No ponga los dedos o las manos sobre el cilindro cuando esté en posición vertical cerrada.

GUARDE ESTAS INSTRUCCIONES

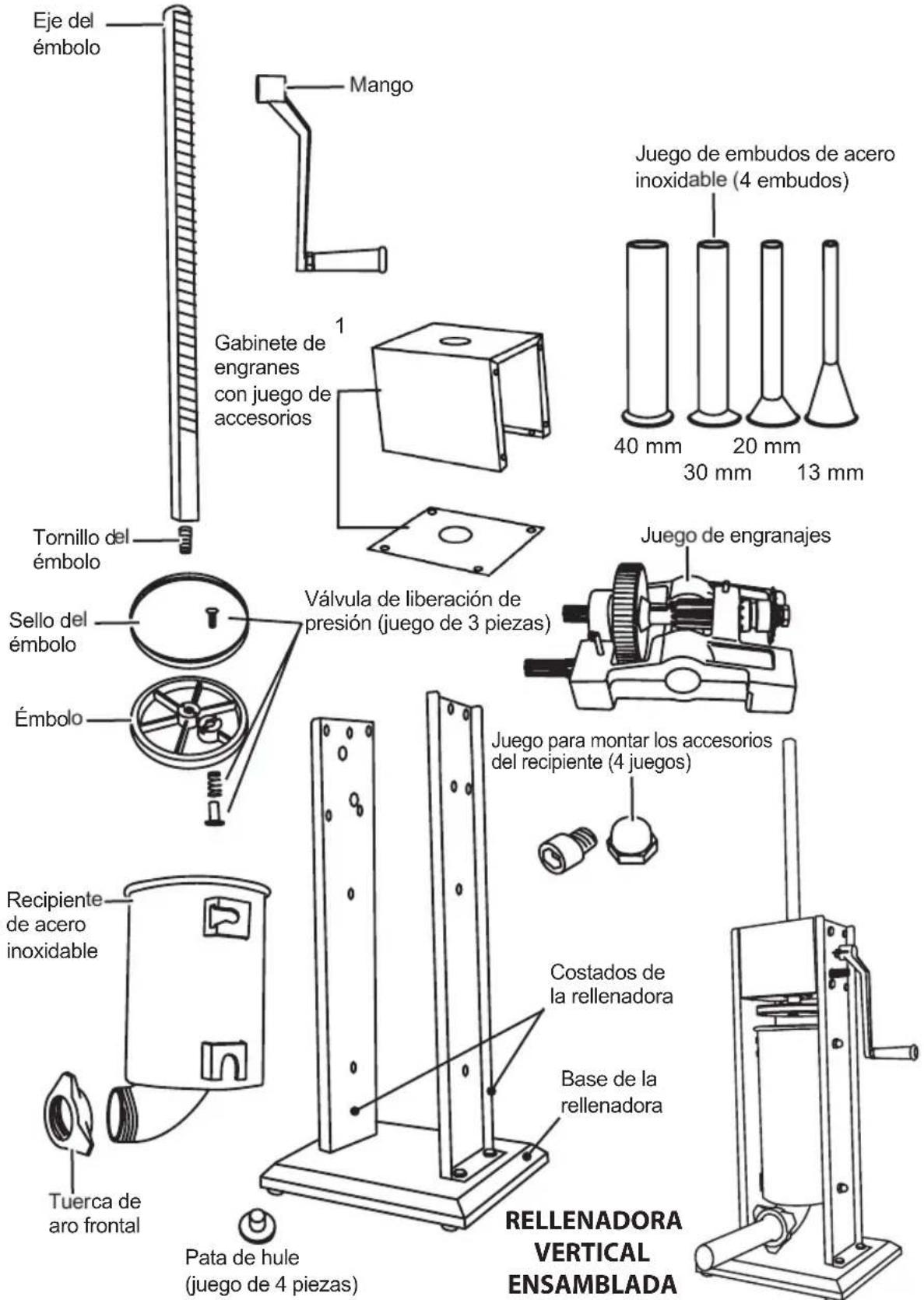

COMPONENTES

Eje del émbolo Mango Gabinete de engranes con juego de accesorios Tornillo del émbolo Sello del émbolo Émbolo Válvula de liberación de presión (juego de 3 piezas) Juego de embudos de acero inoxidable (4 embudos) 40 mm 20 mm 13 mm 30 mm Juego de engranajes Juego para montar los accesorios del recipiente (4 juegos) Recipiente de acero inoxidable Costados de la rellenadora Base de la rellenadora Tuerca de aro frontal Pata de hule (juego de 4 piezas) RELLENADORA VERTICAL ENSAMBLADA

Si alguno de los componentes de esta unidad está defectuoso, si la unidad no funciona correctamente o si usted necesita un manual de instrucciones de reemplazo, visítenos en la web en
o Ilame a Weston Brands, LLC larga sin cargo al 1-800-814-4895
De lunes a viernes, de 8:00 am a 5:00 pm tiempo del ET. Fuera de Estados Unidos llame al 001-216-901-6801

WestonSupply.com

MOVIMIENTO DE LOS ENGRANES

Eje de engranes rápido con el mango conectado, gire en sentido de las manecillas para elevar el émbolo, en sentido contrario para bajarlo.

Eje de engrar conectado, g de las mar

Eje de engranes lento con el mango conectado, gire en sentido contrario de las manecillas para elevar el émbolo, en sentido de las manecillas para bajarlo.

EJE DE ENGRAGAJE RAPIDO MEJOR PARA ENSAMBLADO Y DESARMADO. NO ES IDEAL PARA RELLENAR.

El eje del engranaje rápido solo debe usarse para levantar el émbolo del cilindro o bajar el émbolo hasta que llegue a la carga de alimento. NO debe ser utilizado para embutir.

ENSAMBLADO

CONJUNTO DEL ÉMBOLO

1. Deslice el sello del émbolo en el émbolo (FIGURE 1).

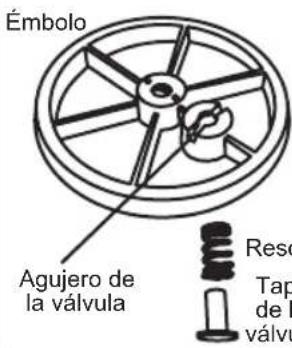

2. Ensamble el juego de la válvula de liberación de presión en el émbolo. Desde la parte superior del émbolo, inserte el tornillo a través del orificio de la válvula. Desde la parte inferior del émbolo, coloque el resorte en el extremo del tornillo, después coloque la tapa de la válvula en el extremo del tornillo y gire para fijar.

3. Atornille el sello del émbolo en el eje del émbolo (FIGURE 2).

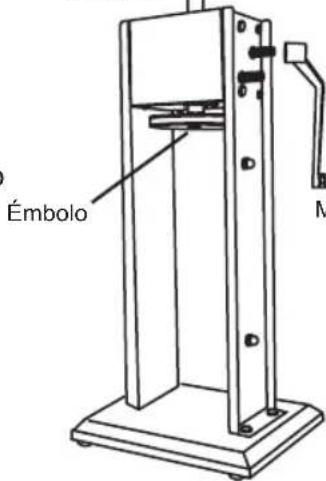

4. Coloque el émbolo ensamblado en el extremo del eje del émbolo (FIGURE 3).

FIGURA 1

FIGURA 2

Eje del émbolo

Sello del émbolo Válvula liberac de pres Tresil

Émbolo Agujero de la válvula Reso Tap de l válvu

Eje del émbolo

FIGURA 3

Émbolo M

Mango
Tornillo del émbolo

ARMADO DE LA EMBUTIDORA

1. Fije el mango deslizándolo ya sea en el engrane rápido o en el lento (FIGURE 4).
2. Dele vueltas al mango para hacer subir el émbolo a la parte superior de la rellenadora.

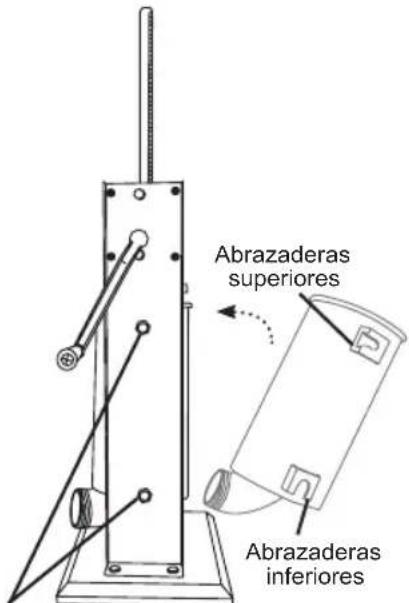

3. Apoye las abrazaderas del fondo del recipiente en las monturas del recipiente adentro del gabinete de la rellenadora. Haga girar el fondo del recipiente en el gabinete de la rellenadora. Haga girar por completo el recipiente en el gabinete de la rellenadora, enganchando las abrazaderas superiores en las mont uras del recipiente (FIGURE 5).

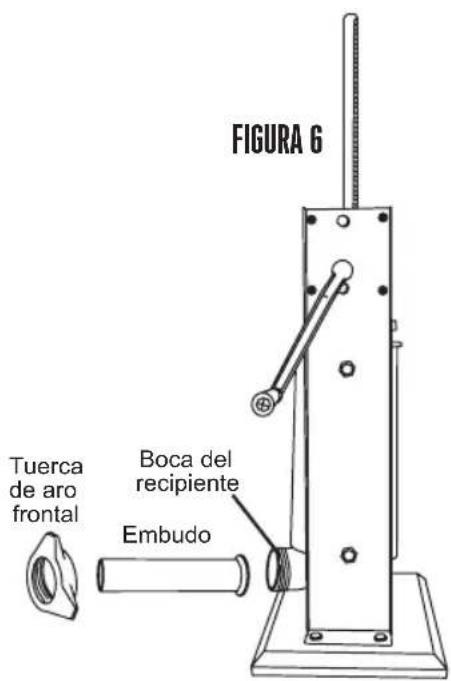

4. Inserte el embudo de rellenado de su elección a través de la tuerca de aro frontal. Atornille la tuerca de aro frontal y el embudo de rellenado en la boca del recipiente hasta que estén apretados. NO APRIETE EN EXCESO la tuerca de aro frontal pues podría dañar el embudo (FIGURE 6).

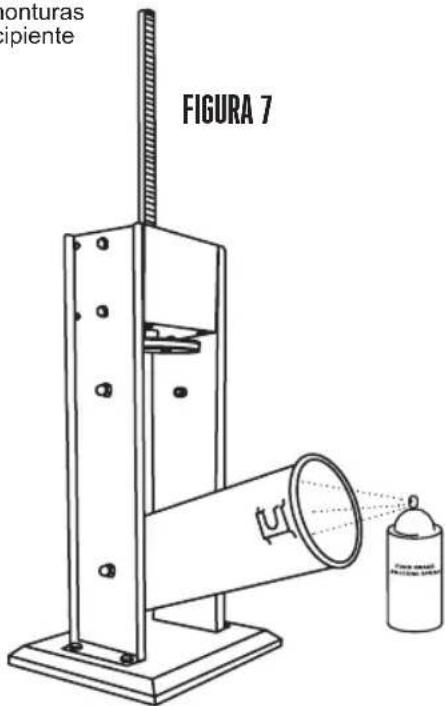

5. Cubra completamente el interior del cilindro con un lubricante de grado alimenticio H1 o H3 registrado, como el lubricante de grado alimenticio H1 registrado de Weston, antes de usarlo (FIGURE 7).
6. Use el producto sobre una superficie nivelada y estable para evitar que se vuelque. Asegure el producto con las pinzas en la superficie antes de usarlo (las pinzas no están incluidas). Nunca mueva el producto mientras la unidad está en uso.

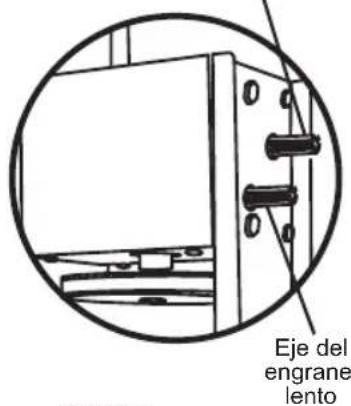

FIGURA 4
Eje del engrane rápido

Eje del engrane lento

FIGURA 5

Abrazaderas superiores Abrazaderas inferiores

Vista externa de las monturas del recipiente

FIGURA 6 Tuerca de aro frontal Boca del recipiente Embudo

monturas ipiente FIGURA 7

DESARMADO Y LIMPIEZA

1. Quite el embudo de rellenado desatornillando la tuerca de aro frontal y jalando el embudo.
2. Gire el mango hasta que el émbolo suba y salga del recipiente.
3. Gire el recipiente hacia afuera, después tire de él hacia arriba para sacarlo del gabinete de la rellenadora.
4. Desatornille el émbolo de su eje. Retire la válvula de liberación de presión del émbolo. Quite el sello del émbolo.
5. Lave con agua jabonosa caliente todas las partes que entren en contacto con la carne. PROCURE LIMPIAR LAS PARTES INMEDIATAMENTE DESPUÉS DE USARLAS. Enjuague y seque cuidadosamente todas las partes inmediatamente. Esterilice si es necesario.
6. Lubrique completamente el eje, el cilindro, los componentes de la válvula de liberación de presión y la tuerca anular delantera con un lubricante de grado alimenticio H1 o H3 registrado, como el lubricante de grado alimenticio Weston H1, antes y después de cada uso.

DESINFECCIÓN

Desinfecte usando 1 cucharada (15 ml) de blanqueador de uso doméstico por 1 galón (3.8 litros) de agua limpia y fría (60°F [16°C]) mezclada de acuerdo con las instrucciones del blanqueador.

1. Limpie el exterior con un paño suave humedecido con una solución desinfectante.
2. Sumerja todas las partes que entran en contacto con los alimentos en una solución desinfectante durante 2 minutos.
3. Cuando esté listo para usar, enjuague con agua limpia.

INSTRUCCIONES DE RELLENADO

PRECAUCIÓN

Partes móviles. Cuando el émbolo esté salido del recipiente, suelte lentamente el mango. La presión y la gravedad pueden hacer que el mango gire ligeramente hacia atrás y provoque lesiones

NOTA: Aplique un lubricante de grado alimenticio H1 o H3 registrado, como el lubricante de grado alimenticio Weston Registered H1, en el interior del recipiente antes de rellenar con la mezcla de carne.

1. Incline el recipiente hacia afuera.

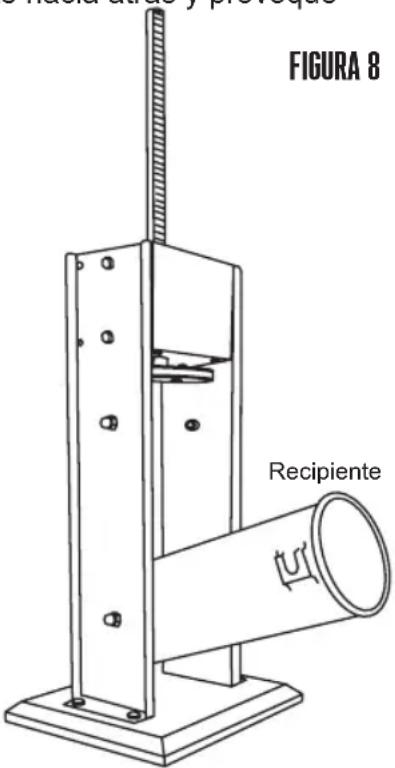

2. Llene el recipiente con la mezcla de carne y sazonadores (FIGURE 8).
3. Presione firmemente la mezcla hacia abajo del recipiente para expulsar el aire que estuviera atrapado.
4. Gire el recipiente para ponerlo en posición vertical y enganche las abrazaderas superiores en las monturas del recipiente.
5. Lubrique el sello del émbolo con un lubricante de grado alimenticio H1 o H3 registrado, como el lubricante de grado alimenticio H1 registrado de Weston, antes de usarlo.

1. Gire el mango hasta que el émbolo esté en contacto con la carne y la mezcla esté lista para ser expulsada por el extremo del embudo de rellenado.

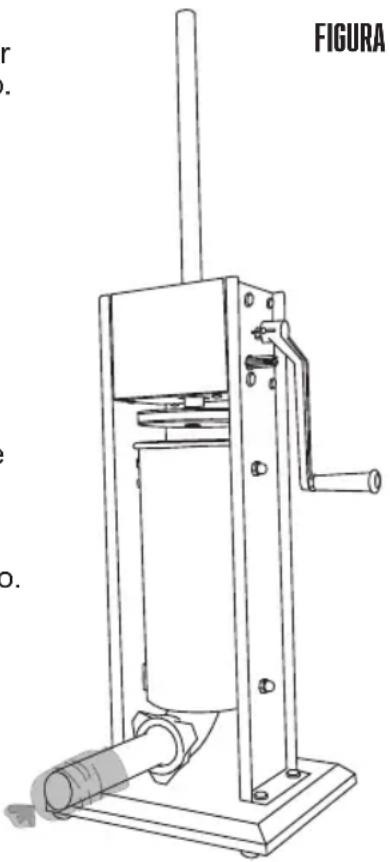

2. Deslice un forro en el extremo del embudo de rellenado hasta que se haya deslizado completamente en el embudo (FIGURE 9).
3. Ate, tuerza o ponga un aro en el extremo del forro para sellarlo.
4. Gire el mango para expulsar la mezcla en el forro. Para lograr mejores resultados, aplique presión alrededor del forro cerca del extremo del embudo de rellenado. Así mantiene apretado el forro y hace que la mezcla se empaque firmemente en el forro.
5. Cuando llegue al extremo del forro ate, tuerza o ponga un aro en el extremo para sellar el contenido.

CONSEJOS DE RELLENADO: Los siguientes consejos ayudan a reducir la resistencia al estar rellenando

A. Agréguele agua a la mezcla de carne: hasta 1 1/2 tazas (0.4 l) de agua por cada 5 lb (2.3 kg) de carne sazonada.
B. Vierta 1/4 de taza (60 ml) de aceite vegetal o de oliva por cada 5 lb (2.3 kg) de carne sazonada para que fluya mejor.
C. Utilice el eje de engranaje lento para facilitar girar la manivela.
D. Aumente el contenido de humedad para ayudar a embutir. Esto se hace durante la etapa de mezcla de carne y puede ser agua, humo líquido, etc.
E. Asegúrese de que el cilindro esté correctamente alineado cuando esté bloqueado en su lugar para un embutido óptimo. La desalineación dejará exceso de carne en el fondo del cilindro.
F. La temperatura de la carne nunca debe superar los 40°F (4°C).
G. Cuanto más pequeño sea el diámetro del embudo, mayor será la resistencia al embutir. Considere usar un embudo de mayor diámetro para ayudar a reducir la resistencia.

INFORMACIÓN DE GARANTÍA WESTON

¡GUARDE ESTA INFORMACIÓN DE GARANTÍA PARA SUS REGISTROS!

Esta garantía aplica a los productos que se compran y usan en los EE. UU. y Canadá. Esta es la única garantía expresa para este producto y reemplaza cualquier otra garantía o condición. Este producto está garantizado contra defectos materiales y de fabricación por un período de un (1) año a partir de la fecha de compra original. Durante este período, su único recurso es la reparación o sustitución de este producto o de cualquier componente que se encuentre defectuoso, a nuestra elección.

Para registrar su producto, complete el formulario en línea en www.WestonSupply.com/Warranty Esta garantía no cubre productos no registrados, reparaciones o servicios a productos no autorizados, productos vendidos "tal cual" por minoristas, vidrio, filtros, desgaste por uso normal, uso que no sea conforme a las instrucciones impresas o daño al producto como resultado de un accidente, alteración, abuso o mal uso. Esta garantía se extiende únicamente al comprador consumidor original o quien reciba el producto como regalo y no es transferible. Guarde el recibo de compra original ya que se requiere de un comprobante de compra para hacer un reclamo de garantía.

Excluimos todo reclamo por daños especiales, incidentales o que resulten como consecuencia del incumplimiento de la garantía expresa o implícita. Toda responsabilidad se limita al monto del precio de compra. Toda garantía implícita, incluyendo cualquier garantía legal o condición de comerciabilidad o aptitud para un propósito en particular, se niega excepto en la medida que lo prohíbe la ley, en cuyo caso dicha garantía o condición se limita a la duración de esta garantía por escrito. Esta garantía le otorga derechos legales específicos. Puede tener otros derechos legales que varían según donde vive. Algunos estados o provincias no permiten limitantes en garantías implícitas o daños especiales, incidentales o consecuentes, por lo tanto, es posible que las limitaciones mencionadas anteriormente no apliquen para usted.

Antes de devolver el producto para cualquier reparación o servicio: debe estar limpio y libre de partículas de alimentos u otra suciedad; de otra manera, se le devolverá o aplicará un cargo de 50 USD por limpieza, a nuestra elección.

Para reclamar una garantía, visite www.WestonSupply.com/Contact o llame al 1.800.814.4895 en los EE. UU. o al 001.216.901.6801fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del este. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado. Si el producto califica para una reparación o un reemplazo bajo garantía, asumiremos el costo de devolverle el producto. No somos responsables por los daños resultantes del envío.

Para trabajo fuera de garantía: llame al 1.800.814.4895 dentro de los EE. UU. o al 001.216.901.6801fuera de los EE. UU., de lunes a viernes de 8 a. m. a 5 p. m. hora del Este, para obtener un número de autorización de devolución de mercancía (Return Merchandise Authorization, RMA). Rechazaremos toda devolución sin número de RMA. Aplicaremos un cargo de 35 USD/hora por todo trabajo de diagnóstico, servicio, reparación o procesamiento. No iniciaremos ningún servicio o trabajo de reparación sin autorización previa. Usted es responsable de todos los costos asociados con enviarnos el producto con el flete prepagado y con nuestra devolución hacia usted.

ATTENTION!

Para todas aquellas preguntas referentes al uso del producto, partes faltantes, daño del producto, dificultado o activación de la garantía, comuníquese con el equipo de servicio al cliente de weston Brands: desde las 8:00 am hasta las 5:00 pm ET, de lunes a viernes

Línea de Servicio al Cliente para Residentes de EE.UU.: 1.800.814.4895 (Fuera de EE.UU., Ilame al: 001-216-901-6801) Weston Brands, LLC, Southern Pines, NC 28387

WestonSupply.com

NO devuelva este artículo al vendedor minorista antes de comunicarse con Servicio al Cliente de Weston Brands.

¡GUARDE ESTAS INSTRUCCIONES!

Consulte estas instrucciones y úselas para enseñar sobre el uso de este producto a otras personas.
