MANUAL DE USUARIO D226ML-5 Anova

Instrucciones - Manual usuario

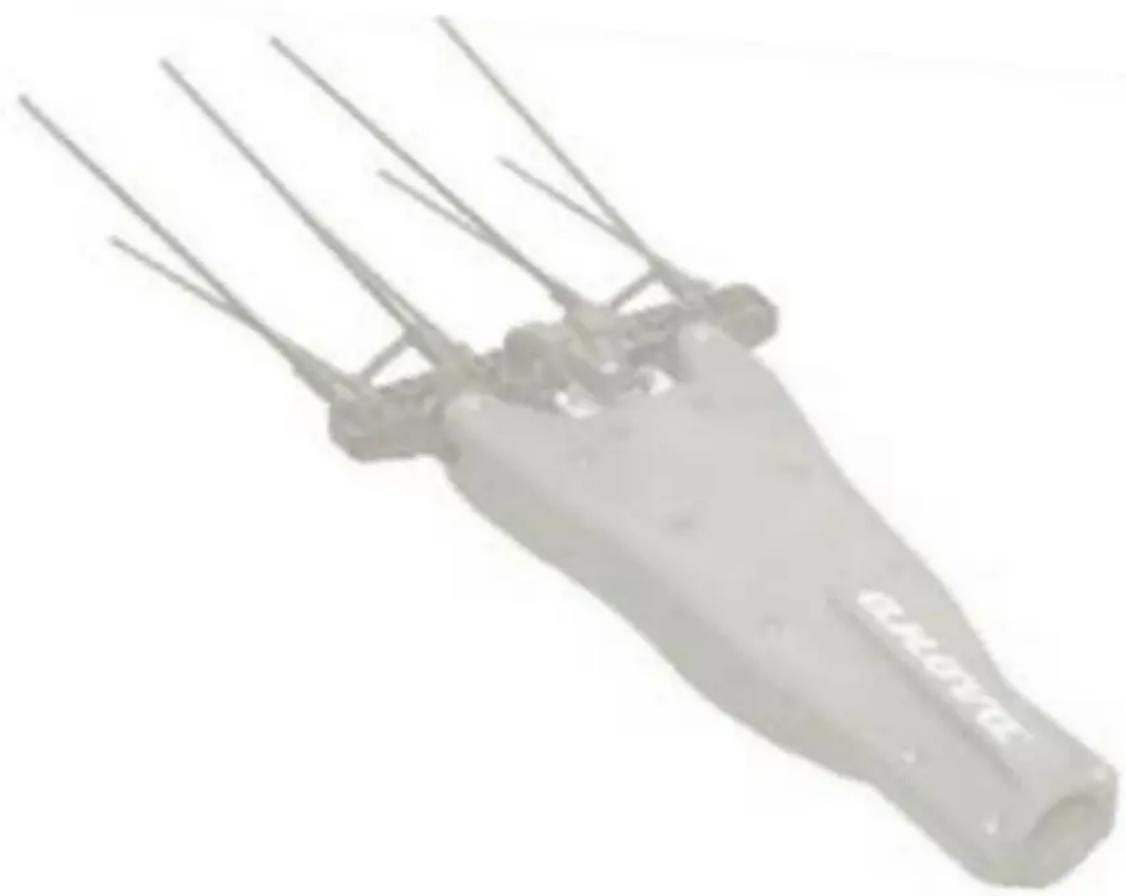

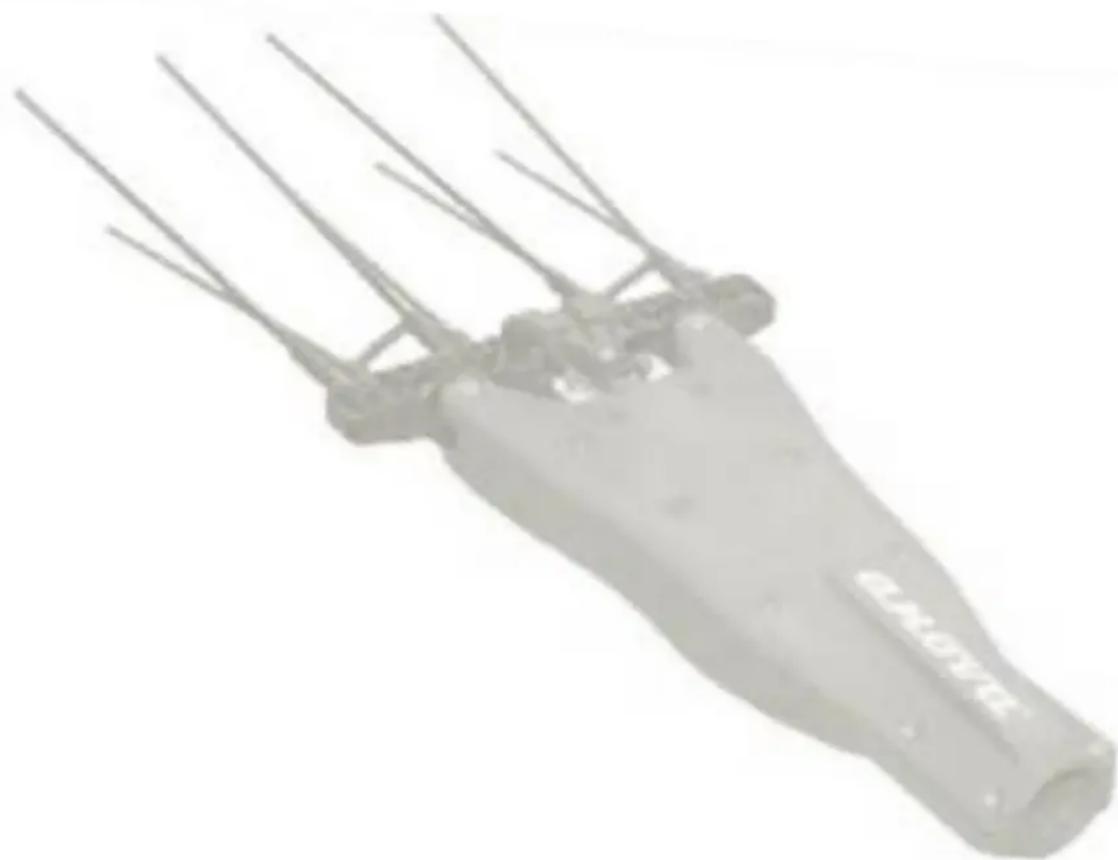

CABEZAL VAREADOR

D226ML-5

ANOVA le agradece por haber elegido uno de nuestros productos y le garantiza la asistencia y cooperación que siempre ha distinguido a nuestra marca a lo largo del tiempo.

Esta máquina está diseñada para durar muchos años y para ser de gran utilidad si es usada de acuerdo con las instrucciones contenidas en el manual de usuario. Le recomendamos, por tanto, leer atentamente este manual de instrucciones y seguir todas nuestras recomendaciones.

Para más información o dudas puede ponerse en contacto mediante nuestros soportes web como www.anovamaquinaria.com.

INFORMACIÓN SOBRE ESTE MANUAL

Preste atención a la información proporcionada en este manual y en el aparato por su seguridad y la de otros.

• Este manual contiene instrucciones de uso y mantenimiento.
• Lleve este manual consigo cuando vaya a trabajar con la máquina.
• Los contenidos son correctos a la hora de la impresión.
• Se reservan los derechos de realizar alteraciones en cualquier momento sin que ello afecte nuestras responsabilidades legales.
• Este manual está considerado parte integrante del producto y debe permanecer junto a este en caso de préstamo o reventa.
• Solicite a su distribuidor un nuevo manual en caso de pérdida o daños.

LEA ATENTAMENTE ESTE MANUAL ANTES DE USAR LA MÁQUINA

Para asegurar que su máquina proporcione los mejores resultados, lea atentamente las normas de uso y seguridad antes de utilizarla.

OTRAS ADVERTENCIAS:

Una utilización incorrecta podría causar daños a la máquina u a otros objetos.

La adaptación de la máquina a nuevos requisitos técnicos podría causar diferencias entre el contenido de este manual y el producto adquirido.

Lea y siga todas las instrucciones de este manual. Incumplir estas instrucciones podría resultar en daños personales

INDICE CONTENIDO

1. INTRODUCCIÓN
2. NORMAS Y PRECAUCIONES DE SEGURIDAD
3. PUESTA EN MARCHA
4. MANTENIMIENTO
5. GARANTIA
6. CERTIFICADO CE

1. INTRODUCCION

¡Atención! Lea todas las advertencias de seguridad y todas las instrucciones.

La no observación de todas las advertencias e instrucciones relacionadas a continuación puede dar como resultado un choque eléctrico, fuego y/o una lesión

seria. Utilice esta hidrolavadora sólo en el ámbito doméstico para limpiar objetos como sillas, mesas, vehículos, fachadas, terrazas, suelos, etc. No utilice esta máquina para limpiar personas o animales. No utilice esta máquina para limpiar objetos frágiles o que no soporten el agua.

Guarde todas las advertencias y todas las instrucciones para una referencia futura. Si vende esta máquina en un futuro recuerde entregar este manual al nuevo propietario.

La expresión “máquina” en las advertencias se refire a esta máquina eléctrica conectada a la red eléctrica. Recuerde que el usuario es responsable de los accidentes y daños causados a si mismo, a terceras personas y a las cosas. El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o incorrecto de ésta máquina.

D226ML-5 es una máquina patentada para la recogida de la aceituna con un alto rendimiento, manejable y ligera, que permite desarrollar de una forma sencilla y eficaz la recolección sin el uso de escaleras. El presente manual recoge todas las explicaciones necesarias para la correcta utilización de la máquina. También contiene notas importantes sobre la seguridad, por lo tanto, el manual debe estar cerca de la máquina para una rápida consulta, si fuera necesaria.

2. NORMAS Y PRECAUCIONES DE SEGURIDAD

Para evitar la manipulación incorrecta de esta máquina lea todas las instrucciones de este manual antes de usarla por primera vez. Toda la información incluida en este manual es relevante para su seguridad personal y la de las personas, animales y

cosas que se encuentren a su alrededor. Si tiene alguna duda respecto a la información incluida en este manual pregunte a un profesional o diríjase al punto de venta donde adquirió esta máquina para resolverla.

2.1. USUARIOS

Esta máquina ha sido diseñada para ser manipulada por usuarios mayores de edad y que hayan leído y entendido estas instrucciones.

¡Atención! No permita que personas menores de edad utilicen esta máquina.

¡Atención! No permita que personas que no entiendan estas instrucciones utilicen esta máquina.

¡Atención! No permita que personas con capacidades físicas, sensoriales o intelectuales limitadas utilicen esta máquina.

Antes de usar esta máquina familiarícese con la misma asegurando que usted conoce perfectamente

donde están todos los controles, los dispositivos de seguridad y la manera en que se debe de utilizar.

Si usted es un usuario inexperto le recomendamos que ejecute una práctica mínima realizando trabajos sencillos y, si es posible, en compañía de una persona con experiencia.

¡Atención! Sólo preste esta máquina a personas que estén familiarizadas con este tipo de máquina y conozcan como utilizarla. Siempre preste junto con la máquina el manual de instrucciones para que el usuario lo lea detenidamente y lo comprenda.

Esta máquina es peligrosa en manos de usuarios no entrenados.

2.2. SEGURIDAD PERSONAL

Esté alerta, vigile lo que está haciendo y use el sentido común cuando maneje esta máquina.

No use esta máquina cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

Un momento de distracción mientras maneja esta máquina puede causar un daño personal serio.

Evite un arranque accidental de la máquina. Asegúrese de que el interruptor está en posición "abierto" antes de conectar a la red, coger o transportar esta máquina. Transportar máquinas eléctricas con el dedo sobre el interruptor o enchufar

máquinas eléctricas que tienen interruptor en posición "cerrado" puede poner en riesgo su seguridad y producir accidentes.

Retire todas las llaves o herramientas de mano de la máquina y de la zona de trabajo antes de arrancar esta máquina. Una llave o herramienta dejada cerca de la máquina puede ser tocada por una parte de la máquina en movimiento y proyectarse causando daños personales.

No se sobrepase. Mantenga los pies bien asentados en el suelo y conserve el equilibrio en todo momento. Use siempre equipo de seguridad. Utilice ropa impermeable, botas de agua, guantes y gafas que protejan de las salpicaduras de agua y de la suciedad.

Almacene las herramientas eléctricas inactivas fuera del alcance de los niños.

2.3. SEGURIDAD DEL ÁREA DE TRABAJO

Asegure que todos los elementos conductores de corriente (enchufes, interruptores, bombillas, etc.) están protegidos contra los chorros de agua en la zona de trabajo. Elementos conductores no protegidos pueden provocar un cortocircuito del sistema o producir un calambre al usuario.

Mantenga el área de trabajo limpia y trabaje con buena iluminación. Las áreas desordenadas y oscuras provocan accidentes.

No maneje esta máquina en atmosferas explosivas así como en presencia de líquidos inflamables, gases y polvo. Las máquinas eléctricas crean chispas que pueden encender el polvo o los humos.

Mantenga alejados a los niños y curiosos mientras maneja esta máquina. Las distracciones pueden causarle la pérdida de control. Vigile que no entren en su área de trabajo niños, personas o animales.

No utilizar este aparato en cuando existan otras personas en la zona de trabajo que no estén protegidas con ropa protectora, botas y gafas.

2.4. SEGURIDAD BÁSICA

El usuario deberá utilizar D226ML-5 conociendo las medidas de seguridad según las normas vigentes.

En particular deberá:

• usar SIEMPRE lentes de protección
• NO usar nunca D226ML-5 en proximidad de cables eléctricos
• NO usar D226ML-5 en caso de lluvia, temporales y por lo tanto trabajar siempre en condiciones de sequedad
• antes de cualquier operación de limpieza o mantenimiento desconectar la parte eléctrica
• después del uso, desconectar D226ML-5 y colocarla en sitio seco y fresco

3. PUESTA EN MARCHA

• Coloque en el cabezal recolector el adaptador para la transmisión de su máquina
• Medir el diametro de la varilla y colocar el buje en el interior del cabezal recolector en su justa posición
• Insertar el cabezal recolector en el asta y con un bolígrafo marcar la posición del agujero lateral

• Sacar el cabezal recolector del asta y agujerear esta en la marca a la medida de 5,3mm

• Insertar de nuevo el cabezal recolector en el asta, cortar el tornillo lateral derecho (tornillo antirotación) y sucesivamente hacer lo mismo con los otros 4 tornillos

• Coloque las varillas de carbono en sus asientos apropiados de los peines con los respectivos amortiguadores y apriete los tornillos de fijación
• El cabezal recolector está preparado para su uso

4. MANTENIMIENTO

Antes de cualquier intervención de limpieza o mantenimiento el usuario debe apagar el motor. El mantenimiento debe ser efectuado exclusivamente por personal cualificado, utilizando solo recambios originales.

Para garantizar un mantenimiento con eficacia elevada, el usuario debe efectuar una sencilla prevención como se explica en la tabla siguiente:

Pos.	Componente	Intervención	Frecuencia
1	Varillas de carbono	Comprobar el encaje perfecto	Diario
2	Pistòn	Lubricar con MoSo2	3 veces al día
3	D226ML-5	Limpieza después del uso	Diario

N.B.: no usar aire comprimido

NOTE: D226ML-5 tiene todas las partes interiores en movimiento protegidas con grasa especial de por vida. NO ABRIR EL CABEZAL DE LA MÁQUINA. Cualquier intervención no autorizada finalizará automáticamente la garantía del fabricante.

5. GARANTIA

D226ML-5 está fabricado con materiales de primera calidad, comprobada y puesta en marcha al 100% y garantizada bajo los términos de la ley.

La garantía no cubre los daños producidos por uso no correcto o impropio de la máquina; el uso correcto de

D226ML-5 es el que se describe en este manual.

La garantía no cubre eventuales daños económicos directos y indirectos derivados del uso o el paro de la máquina así como de la falta de funcionamiento de la misma, y en ningún caso superará el valor de la máquina. La garantía finaliza en los siguientes casos:

• se verifica un error de maniobra imputable al usuario
• el daño es imputable a un insuficiente o incorrecto mantenimiento
• daños generados por el montaje de piezas no originales o de reparaciones no consentidas por el fabricante
• Si no se siguen las instrucciones de este manual

6. CERTIFICADO CE

DECLARACIÓN DE CONFORMIDAD (CE)

EMPRESA DISTRIBUIDORA

MILLASUR, S.L.

RUA EDUARDO PONDAL, N° 23 P.I.SIGÜEIRO

15688 OROSO - A CORUÑA

ESPAÑA

CE

анова

DECLARACIÓN DE CONFORMIDAD CE

En cumplimiento con las diferentes directivas CE, en la presente se confirma que, debido a su diseño y construcción, y según marca CE impresa por fabricante en la misma, la máquina identificada en este documento cumple con las exigencias pertinentes y fundamentales en seguridad y salud de las citadas directivas CE. Esta declaración valida al producto para mostrar el símbolo CE.

En el caso de que la máquina se modifique y esta modificación no esté aprobada por el fabricante y comunicada al distribuidor, esta declaración perderá su valor y vigencia.

Denominación de la máquina: CABEZAL VAREADORA

Modelo: D226ML-5

Norma reconocida y aprobada a la que se adecúa:

Directiva 2006/42/CE

Sello de empresa

millasûr

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüciro - 15688 Oroso - A Coruña

Tlf.931 696465/Fax.[phone]

a

23/04/2018
