MANUAL DE USUARIO RP536TXE1 TCL

■Esta guía de servicio es un formato universal para esta empresa.
■Por favor, consulte la operación correspondiente para conocer las configuraciones físicas
■Las imágenes son solo de referencia, los productos pueden estar sujetos a cambios sin previo aviso.
■Lea atentamente el manual de usuario antes de arrancar y guárdelas correctamente.

TCL

ES

RP536TSE1

RP536TXE1

MANUAL DE USUARIO

REFRIGERADOR

POR FAVOR, LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ESTE APARATO

Contenidos

Gracias por comprar el refrigerador TCL. Queremos expresarle nuestro más sentido agradecimiento. Le invitamos a comenzar a utilizar el refrigerador TCL. Por nuestra parte, nosotros haremos todo lo posible para brindarle un servicio de calidad.

Instrucciones de seguridad P2

Instrucciones del producto P5

Manejo y colocación P6

Preparaciones previas al uso del refrigerador P7

Notas de Operación P8

Man tenimiento P13

Análisis de fallos P14

Fenómenos no considerados fallos P14

Parámetros técnicos P15

Contenido incluido en el empaque P15

Directiva sobre recuperación segura P 16

Descripción del tipo de clima P 16

1. Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o que no posean la experiencia y los conocimientos necesarios para su uso, a no ser que una persona responsable de su seguridad las supervise o las instruya. Se debe prestar atención a los niños para evitar que jueguen con el aparato.

2. Si el cable de alimentación resulta dañado, deberá ser sustituido por el fabricante, su agente de servicio o por otras personas debidamente cualificadas para poder evitar posibles peligros.

3. Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o que presenten una carencia de experiencia y conocimientos siempre que estén supervisadas o sean instruidas para que puedan utilizar el aparato de forma segura y comprendan los peligros que su uso conlleva. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento de este aparato no deben llevarse a cabo por niños sin supervisión.

4. ADVERTENCIA: Mantenga las aberturas de ventilación, tanto las de la cubierta del aparato como las de la estructura integrada, libres de obstrucciones.

5. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios no recomendados por el fabricante para acelerar el proceso de descongelación.

6. ADVERTENCIA: Evite dañar el circuito de refrigeración.

7. ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos, a menos que sean del tipo recomendado por el fabricante.

8. No almacene sustancias explosivas, como puedan ser botes de aerosoles con propelente inflamable en el aparato.

9. Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como:

– Cocinas para el staff en tiendas, oficinas u otros ambientes laborales;

- Granjas, clientes de hoteles, moteles y otros tipos de ambientes residenciales;

- Ambientes como hostales;

- Catering y usos no minoristas.

1. Este producto contiene una fuente de luz de clase de eficiencia energética F. Para ERP de fuente de luz, prueba con (sin) cubierta de luz.

1. Advertencia

Advertencia: No se permite la colocación de ningún tipo de barrera alrededor del aparato o en la estructura integrada para garantizar de esta forma una ventilación continua.

Advertencia: Está prohibido acelerar el proceso de descongelación utilizando para ello cualquier tipo de equipo mecánico u otro método no recomendado por el fabricante.

Advertencia: Evite dañar el circuito de refrigeración.

Advertencia: Jamás utilice un aparato eléctrico dentro del compartimento de almacenamiento del refrigerador, excepto si dicho aparato pertenece al tipo recomendado por el fabricante.

Advertencia: Jamás coloque bebidas o alimentos contenidos en recipientes de vidrio en el compartimento de congelación para evitar que se rompan.

Advertencia: Si necesita apagar el refrigerador, deberá encenderlo 5 minutos después para evitar que se dañe el compresor.

Advertencia: Si se percata de que alguna pieza del refrigerador se mueve o de la existencia de un ruido, olor, humo anormal o de otro tipo de rareza durante el uso, deberá apagarlo de forma inmediata y ponerse en contacto con el departamento de servicio posventa de la compañía.

Advertencia: Jamás coloque los dedos o las manos debajo del refrigerador, especialmente en la parte trasera inferior, de lo contrario, las piezas afiladas podrían causarle lesiones.

Advertencia: Evite que los niños jueguen o se suban al refrigerador. El uso del refrigerador por parte de los niños debe estar supervisado por sus padres para evitar posibles peligros.

Advertencia: Jamás coloque la mano entre las puertas para abrirlas o cerrarlas, pues podría atraparse los dedos. Utilice la manija de la puerta para abrirla y cerrarla.

Advertencia: En los rangos climáticos SN, N y ST, el rango de temperatura operativa es de 10 °C\~38 °C; En los rangos climáticos SN, N, ST y T, el rango de temperatura operativa es de 10 °C\~43 °C. Si el electrodoméstico llegara a funcionar fuera del rango climático nominal (rango de temperatura ambiente), la temperatura interior podría verse afectada.

Advertencia: Riesgo de incendio/Materiales inflamables

Advertencia: Al colocar el electrodoméstico en su lugar, asegúrese de que el cable de alimentación no esté atrapado o dañado.

Advertencia: No coloque enchufes portátiles o fuentes de alimentación portátiles sobre el electrodoméstico.

Los niños de entre 3 y 8 años pueden cargar y descargar el contenido del refrigerador.

Abrir la puerta durante largos períodos de tiempo puede causar un incremento significativo de la temperatura en los compartimentos del refrigerador.

Limpie con frecuencia las superficies que puedan entrar en contacto con los alimentos y con los sistemas de drenaje accesibles.

Limpie los tanques de agua tras permanecer 48 horas sin utilizarlos; Enjuague el sistema de agua conectado a un suministro de agua después de estar 5 días sin extraer agua.

Almacene la carne cruda y el pescado en recipientes adecuados antes de colocarlos en el refrigerador para que no entren en contacto con otros alimentos ni goteen sobre ellos.

Los compartimentos de congelación de dos estrellas son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y hacer cubitos de hielo.

Los compartimentos de una, dos y tres estrellas de congelación no son adecuados para la congelación de alimentos frescos.

Si tiene pensado dejar vacío el refrigerador durante un largo período de tiempo, apáguelo, proceda con su descongelación, límpielo, séquelo y deje abierta la puerta para evitar que se forme moho en el interior.

2. Precauciones

Precauciones: La fuente de alimentación de este producto debe ser uniforme con respecto a la fuente de alimentación mencionada en la placa de identificación. Así pues, deberá utilizarse el enchufe estándar independiente de 3 clavijas (por encima de 10A y con una conexión a tierra fiable). No enchufe más de un aparato eléctrico en un solo enchufe, de lo contrario, podrían producirse incendios por sobrecalentamiento.

Precauciones: No tire, bajo ninguna circunstancia, del cable de alimentación con la mano. Para desconectar la fuente de alimentación es necesario agarrar adecuadamente el conector para tirar de él. No toque el cable de alimentación ni el conector con las manos húmedas para evitar sufrir descargas eléctricas.

Precauciones: Evite que el cable de alimentación sea apretado por el propio refrigerador o por cualquier otra carga pesada. El cable no debe doblarse demasiado.

Producir daños en el cable de alimentación o pelar su recubrimiento podría provocar incendios y descargas eléctricas. Si el cable de alimentación sufre daños o resulta cortado, póngase en contacto con el departamento de servicio posventa de forma inmediata.

Precauciones: No introduzca en el refrigerador material inflamable o explosivo, ácidos corrosivos ni materiales alcalinos.

Precauciones: No utilice el refrigerador en una ubicación expuesta a la lluvia o a la luz solar.

Precauciones: Está prohibido colocar recipientes con fluidos en el refrigerador, pues si se produjera algún tipo de fuga o rotura en dichos recipientes, podrían producirse efectos negativos en el aislamiento eléctrico del refrigerador y, por consiguiente, también descargas eléctricas e incendios.

Precauciones: El refrigerador no debe desmontarse ni modificarse de ninguna forma sin permiso. La reparación del refrigerador debe ser realizada por personas especialistas.

Precauciones: En caso de fuga de cualquier gas inflamable, como gas de hulla, es necesario cerrar la válvula de fuga y, a continuación, abrir la ventana para facilitar la ventilación del dispositivo. Tenga en cuenta que, ante tales circunstancias, está prohibido desenchufar el conector del refrigerador de forma inmediata, pues podrían producirse incendios o explosiones debido a la existencia de chispas eléctricas.

Precauciones: Los refrigeradores, en especial los

refrigeradores/congeladores de tipo I, pueden no funcionar de manera constante (existe la posibilidad de que se produzca la descongelación del contenido o de que la temperatura ascienda demasiado en el compartimento de los alimentos congelados) si se sitúan durante un período de tiempo prolongado por debajo de la temperatura mínima del rango de temperaturas para el que fueron diseñados;

Precauciones: Tenga en cuenta que las bebidas efervescentes no deben almacenarse en compartimentos o gabinetes con bajas temperaturas y que algunos productos como los helados de agua no deben consumirse demasiado fríos.

Precauciones: No se debe exceder los tiempos de almacenamiento recomendados por los fabricantes de los alimentos.

Precauciones: Preste atención a las precauciones a tener en cuenta para prevenir aumentos indebidos de la temperatura de los alimentos congelados mientras se descongela el refrigerador. Por ejemplo, envuelva los alimentos congelados en varias capas de papel de periódico.

Precauciones: Un aumento de la temperatura de los alimentos congelados durante la descongelación manual, el mantenimiento o la limpieza del refrigerador podría acortar la vida de almacenamiento.

Precauciones: Tenga el cuidado requerido con respecto a los alimentos congelados almacenados en el caso de que de que el refrigerador vaya a estar de forma prolongada sin funcionar (interrupción del suministro de energía o fallo del sistema de refrigeración).

Precauciones: Preste atención a las medidas que deben adoptarse cuando el refrigerador se apaga y se pone fuera de servicio de forma temporal o durante un período de tiempo prolongado (por ejemplo, es necesario vaciarlo, limpiarlo y secarlo. Así pues, las puertas y tapas deben quedar entreabiertas).

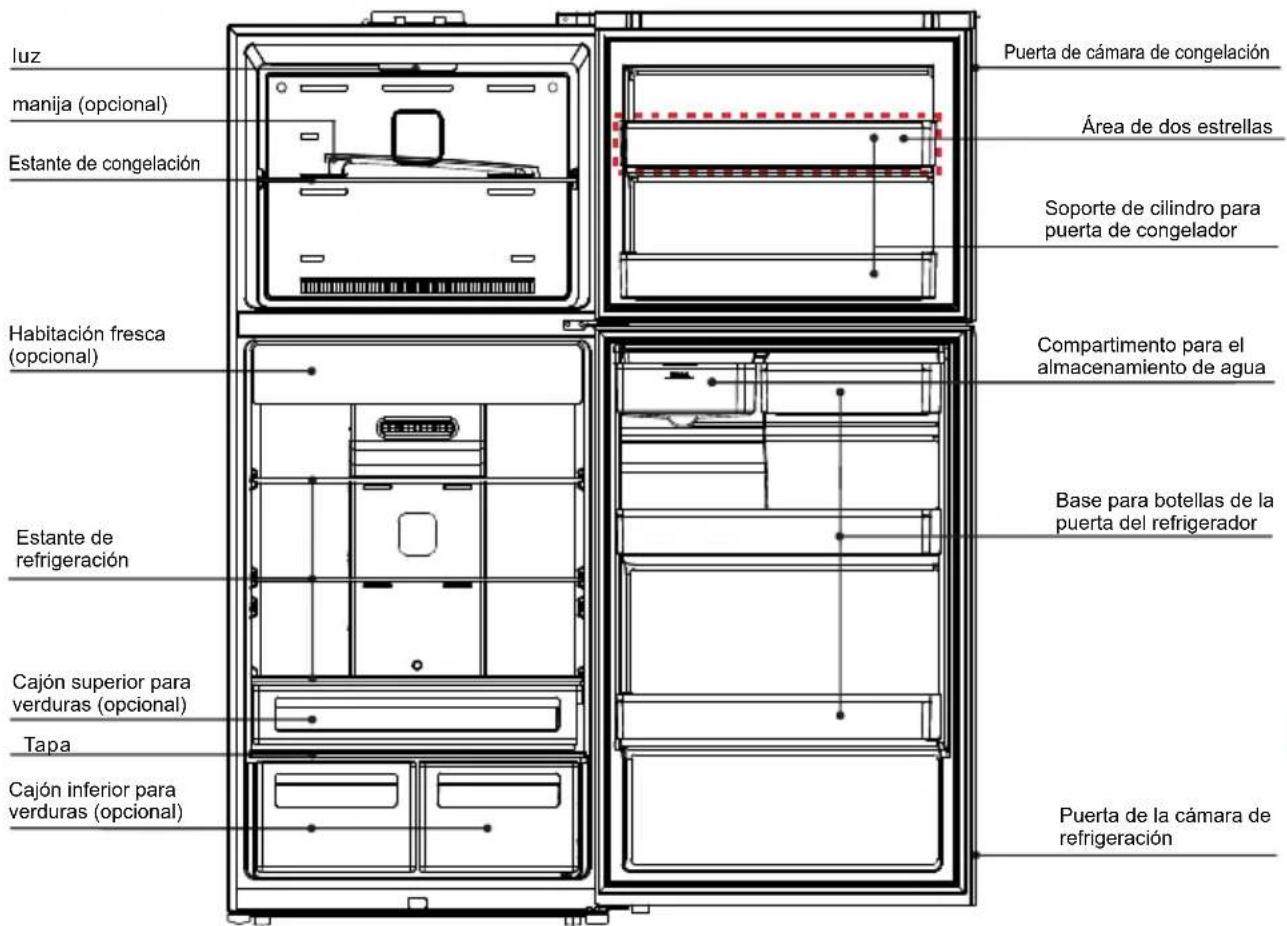

Instrucciones del producto

luz manija (opcional) Estante de congelación Habitación fresca (opcional) Estante de refrigeración Cajón superior para verduras (opcional) Tapa Cajón inferior para verduras (opcional) Puerta de cámara de congelación Área de dos estrellas Soporte de cilindro para puerta de congelador Compartimento para el almacenamiento de agua Base para botellas de la puerta del refrigerador Puerta de la cámara de refrigeración

Las imágenes aquí mostradas tan solo sirven como referencia. Tenga en cuenta que las características reales del dispositivo serán las que prevalezcan.

Características

-- Control inteligente de temperatura del ordenador, refrigerado por aire y sin escarcha

Adopta un control inteligente de la temperatura del ordenador, operación visual, inteligente y conveniente, y adopta un sistema de refrigeración de aire y libre de escarcha, es seguro y eficiente.

-- Manija oculta

De aspecto simple y elegante y sencillo de operar.

El cajón transparente es moderno y la comida del interior se ve a simple vista

Manija con luz oculta.

Cajón de frutas de dos niveles con gran uso del espacio

La caja de fruta inferior se incorpora con la estructura de ajuste de humedad, es fácil almacenar alimentos y regular la sequedad y humedad

Puerta con dispensador simple de agua

Congelador con máquina de hielo giratoria

-- Tecnología de flujo de oscilación

Recordatorio:

Si su producto es un producto mejorado, sus características podrían no encajar con las indicadas en las instrucciones. Pero ello no modificará el rendimiento y el método de uso. Le garantizamos que su refrigerador presentará en todo momento unas prestaciones excelentes.

Manejo y colocación

Deberá dejar un cierto espacio alrededor del refrigerador, tal y como se muestra en la figura.

>10cm >10cm >10cm

Cuando vaya a manipular el refrigerador, tenga cuidado de que las puertas laterales del mismo no entren en contacto con las herramientas utilizadas para dicha manipulación.

<45°

El refrigerador debe estar colocado en un ambiente seco, con una buena ventilación y alejado de fuentes de calor y de la luz solar.

El refrigerador debe ubicarse en una superficie plana y firme. Si el piso no es plano, ajuste la pata de ajuste para mantener una correcta nivelación.

No coloque el refrigerador en un ambiente demasiado frío que pueda congelarse.

Extraer la base de espuma favorece la disipación del calor de fondo, evitando de esta forma posibles incendios.

-- Se necesitan al menos dos personas para manipular el refrigerador. Una de ellas debe levantar la parte superior de la parte trasera y la otra manejar la parte inferior (manipular el refrigerador mientras una de las dos partes está sujeta es sumamente peligroso y podría provocar accidentes).

-- Al mover el refrigerador, su parte inferior podría llegar a dañar y a rayar el piso. Si necesita mover el refrigerador a lo largo de una distancia mayor, los accesorios internos deben quedar fijados en su sitio previamente con una cinta adhesiva. De lo contrario, los accesorios podrían sufrir daños al chocar entre sí.

-- Coloque el refrigerador en su posición en un lugar en el que esté expuesto a pocas vibraciones. Si vive en un área en la que a menudo se producen terremotos, fije el refrigerador contra la pared o contra un poste. De caerse, el refrigerador podría provocar un accidente.

-- Deberá dejar suficiente espacio libre alrededor del refrigerador. Si el espacio libre es demasiado pequeño, si se colocan objetos sobre o al lado del refrigerador o si se pegan en los laterales del mismo, la disipación de calor se verá afectada, lo cual resultará en un malgasto innecesario de la energía eléctrica y, además, podría producir quemaduras en la pared y en los objetos en cuestión; Si la parte trasera del refrigerador está en contacto con la pared, podrían producirse vibraciones y ruidos;

-- Ajuste la parte delantera del refrigerador y la pata de ajuste para lograr una correcta nivelación. La colocación en desnivel del refrigerador causará vibraciones y ruido.

Manejo y colocación

Este frigorífico no se puede utilizar como electrodoméstico integrado.

Las dimensiones del producto y el espacio necesitado para el uso del producto se muestran en mayor detalle en las siguientes imágenes:

Dimensiones del producto

L1 W1

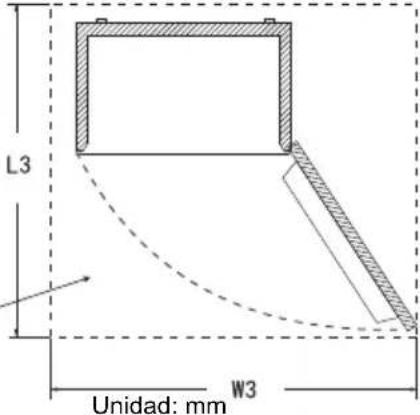

Espacio necesario para el uso del producto

L2 W2

Espacio total necesitado para el uso del producto

L3 Unidad: mm W3

Espacio necesario para una ventilación libre

Dimensiones del producto		Espacio necesario para el uso del producto		Espacio total necesitado para el uso del producto
L1	W1	L2	W2	L3	W3
688	836	>L1+100	>W1+200	>L1+840	>W1+600

ES

Preparaciones previas al uso del refrigerador

1. Retire todos los accesorios del ensamblaje, como la cinta de fijación de la caja, etc. Especialmente la base de espuma.
2. Utilice un paño húmedo y tibio para limpiar tanto el interior como el exterior del refrigerador (existe la posibilidad de añadir un detergente neutro en agua tibia).

3. Después de nivelar y limpiar el refrigerador, déjelo reposar durante unas 5 horas antes de enchufarlo para que se encienda y enfríelo durante 2 o 3 horas antes de introducir alimentos en su interior.

4. Retirar la cinta de fijación


Limplar con un paño tibio y húmedo.

En verano, se necesitan 24 horas para congelar por completo los alimentos. Compruebe el estado de refrigeración el segundo día.

1. Conectar a la corriente


2. Almacenar los alimentos tras 2-3 horas conectado a la corriente. horas.


No obra las puestas con frecuencia para anonar electricidad.

El desodorante de plásticos desaparece automáticamente tras un tiempo de congelación.

El aparato debe estar ubicado en el área más fresca de la habitación, lejos de aparatos que produzcan calor o conductos de calefacción, y fuera de la luz solar directa.

Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga del aparato obliga al compresor a funcionar durante más tiempo. Los alimentos que se congelan muy lentamente pueden perder calidad o echarse a perder.

Asegúrese de envolver los alimentos correctamente y seque los recipientes antes de colocarlos en el aparato. Esto reduce la acumulación de escarcha dentro del aparato.

El contenedor de almacenamiento de electrodomésticos no debe estar forrado con papel de aluminio, papel encerado o toallas de papel. Los revestimientos interfieren con la circulación del aire frío, lo que hace que el aparato sea menos eficiente. Organice y etiquete los alimentos para reducir las aperturas de puertas y las búsqueda prolongadas. Retire todos los elementos que necesite a la vez y cierre la puerta lo antes posible.

Consulte la imagen de introducción del producto en la página 5 para conocer la ubicación de los accesorios.

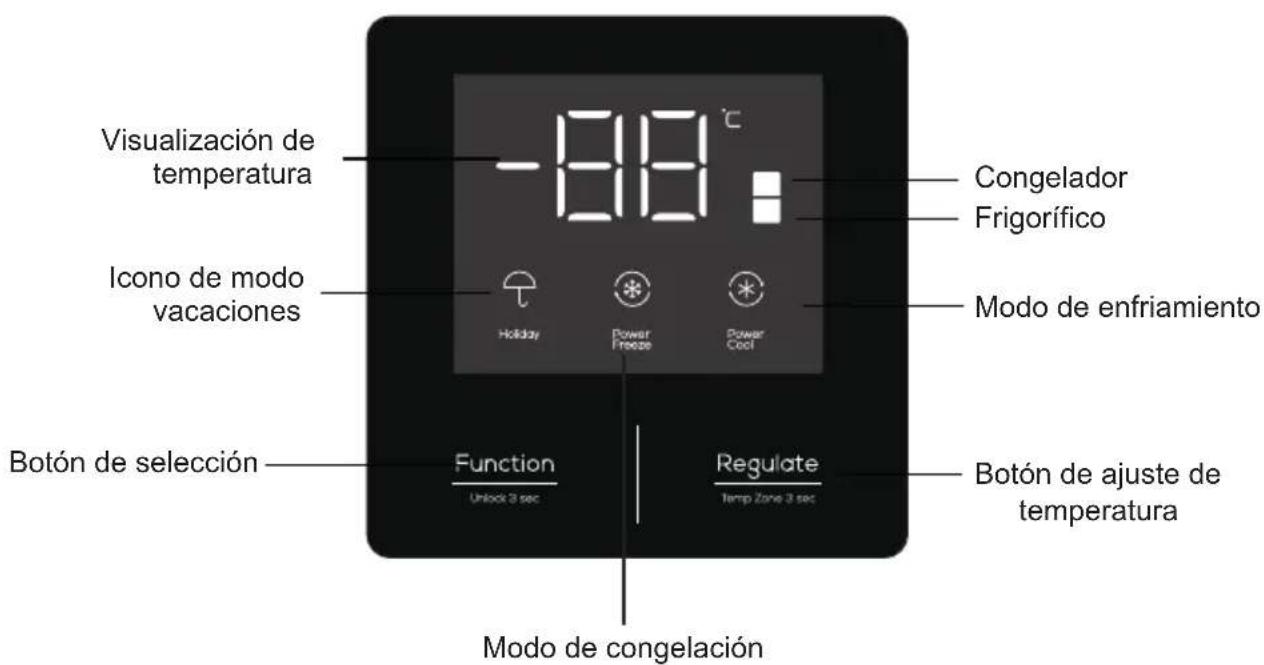

Panel de control y visualización

Visualización de temperatura -819°C Icono de modo vacaciones Congelador Frigorífico Holiday Power Freeze Power Cool Modo de enfriamiento Botón de selección Function Unlock 3 sec Regulate Temp Zone 3 sec Botón de ajuste de temperatura Modo de congelación

ES

Panel de visualización y control del producto.

Botones de funcionamiento

Primera conexión a la red eléctrica

La primera vez que se conecta el aparato a la red eléctrica, el frigorífico funciona a una temperatura de 5°C y el congelador a -18°C.

Ajustar la temperatura manualmente

Ajustar la temperatura del frigorífico (2°C a 8°C)

En el modo de desbloqueo, mantenga pulsado “Regulate” durante 3 segundos hasta que el icono cambie al Regulate” para ajustar la temperatura del frigorífico. La temperatura bajará 1°C cada del frigorífico vez que pulse “Regulate”. La temperatura del frigorífico oscila entre 08 - 07 - 06 - 05 - 04 - 03 - 02 - 08.

Espere 5 segundos tras seleccionar la temperatura deseada y posteriormente pulse el botón de ajuste de temperatura para confirmar.

Ajustar la temperatura del congelador (-24°C a -15°C)

En el modo de desbloqueo, mantenga pulsado “Regulate” durante 3 segundos hasta que el icono cambie al del congelador. Pulse “Regulate” para ajustar la temperatura del congelador. La temperatura bajará 1°C cada vez que pulse “Regulate”. La temperatura del congelador oscila entre -15 --16 --17 --18 --19 --20 --21 --22 --23 --24 --15. Espere 5 segundos tras seleccionar la temperatura deseada y posteriormente pulse el botón de ajuste de temperatura para confirmar.

Función de refrigeración rápida

En el modo de desbloqueo, pulse repetidamente “Function” hasta que el icono “parpadee. Espere cinco segundos para entrar en la función de refrigeración rápida del frigorífico. Salga de forma manual de la función de refrigeración rápida de la misma manera. Salga automáticamente de la función de refrigeración rápida tras dos horas. Con la función “activada, ajuste la temperatura del frigorífico a 2°C hasta salir de la función. (En el modo de refrigeración rápida, ajuste la temperatura del frigorífico para salir automáticamente de la función de refrigeración rápida. Abra la puerta del frigorífico durante más de tres minutos para salir de la función de refrigeración rápida en este modo).

Función de congelación rápida

En el modo de desbloqueo, pulse repetidamente “function hasta que el icono “ ” parpadee. Espere cinco segundos para entrar en la función de congelación rápida del congelador. Salga de forma manual de la función de congelación rápida de la misma manera. Salga automáticamente de la función de congelación rápida tras cuatro horas.

Con la función “Power Finance” activada, ajuste la temperatura del congelador a -32^ C hasta salir de la función. (En el estado de congelación rápida, ajuste la temperatura del congelador para salir automáticamente de la función de congelación rápida. Abra la puerta del congelador durante más de tres minutos para salir de la función de congelación rápida en este modo).

Botones de funcionamiento

Función vacaciones

En el modo de desbloqueo, pulse repetidamente “punasta que el icono “” parpadee. Espere cinco segundos para entrar en la función inteligente. Salga manualmente de la función vacaciones de la misma manera. (En el modo vacaciones, al configurar otras funciones saldrá automáticamente de la función vacaciones). (Nota: retire todos los alimentos del frigorífico antes de activar la función vacaciones). Con la función “Holiday” activada, el frigorífico se apaga y en la pantalla aparece “OF”.

Función de bloqueo para niños

En el modo de desbloqueo, active el bloqueo para niños tal y como se indica a continuación:

El panel de visualización no incluye botones. Tras 30 segundos, se activa el bloqueo para niños y se bloquean los botones. Para salir del bloqueo para niños y desbloquear todos los botones, mantenga pulsado el botón "Function" durante tres segundos.

Memoria de apagado

Si se produce un corte de alimentación, el estado de funcionamiento instantáneo de corte de alimentación se bloqueará y se reanudará una vez que se restablezca el suministro eléctrico.

Alarma de la puerta

Cuando la puerta del frigorífico o del congelador no está cerrada correctamente o permanece abierta durante más de un minuto, sonará un pitido. Pulse cualquier botón para detener la alarma. El pitido volverá a sonar después de un minuto; cierre la puerta del frigorífico o del congelador para detener la alarma.

Recordatorio de temperatura del congelador

Si la temperatura del congelador supera los -12 °C, el área de temperatura del congelador se ilumina y los dígitos parpadean. Pulse cualquier botón para mostrar la temperatura del congelador después de volver a conectar la alimentación, pulse nuevamente o espere 10 segundos para restaurar el modo de visualización normal.

Función de protección de pantalla

El frigorífico entrará en la función de bloqueo de botones si no se pulsa ningún botón durante

30 segundos y el panel de visualización se bloqueará automáticamente. Pulse cualquier botón para salir de la función de protección de pantalla.

Almacenamiento de alimentos

Compartimento de refrigeración (2 °C \~ 8 °C)

-- La cámara de refrigeración se usa principalmente para almacenar alimentos a corto plazo, como leche, huevos y bebidas embotelladas.
-- Las verduras y frutas se deben colocar en el cajón de frutas y verduras para evitar la pérdida de agua.
-- Los alimentos cocinados deben colocarse en el refrigerador empaquetados en bolsas de conservación para evitar que la parte posterior se congele y aumente la potencia.
-- Sala de refrigeración (-1°C\~3°C), para almacenar a corto plazo alimentos perecederos, como pescados, carnes, etc.

Compartimento de congelación (-22°C\~ -15°C)

-- Debe cortar en trozos pequeños el pescado y la carne que va a congelar y empaquetar por separado en bolsas de conservación y luego colocar en el cajón congelador.
-- No debe almacenar en la cámara de congelación recipientes de vidrios o recipientes sellados llenos de líquido para evitar el riesgo de explosión por congelación.
-- Los alimentos frescos no se deben almacenar junto con los alimentos congelados.
-- No coloque alimentos pegados a la pared interior del congelador para que no se peguen al congelarse.

★★ Advertencia:

Los alimentos almacenados en el refrigerador no deben bloquear las salidas de los conductos de aire ni el puerto de retorno para evitar que la refrigeración se vea afectada.

Si desea almacenar agua o alimentos sobrecalentados en el refrigerador, déjelos enfriar a temperatura ambiente primero.

Montaje y desmontaje de los accesorios

Instrucciones de instalación de manijas: extraiga las manijas del armario del congelador, la manija corta es para la puerta del congelador y la larga es para la puerta del refrigerador. Sujete la manija con ambas manos, e instale a lo largo del pasador de las bases fijas. Después de instalarlos, compruebe si hay espacio entre la manija y el panel de la puerta, si no hay espacio significa que está bien instalado.

Fabricación de hielo (si el aparato tiene)

Llene el recipiente para fabricar hielo con 4/5 de agua y colóquelo en la cámara de congelación. Después de que el agua se congele, gire ligeramente la caja para separar el hielo. Por el contrario, no pliegue la caja. Al separar el hielo, envuelva la caja para evitar congelación.

Botones de operación

Montaje y desmontaje de los accesorios

-- Estante de vidrio del compartimento de refrigeración: la altura del estante es ajustable, lo cual facilita el almacenamiento de productos con diferentes volúmenes. Tire del estante hacia afuera y hacia arriba ligeramente para sacarlo.
-- Cajón de verduras y frutas: diseñado para el almacenamiento de verduras y frutas. Se puede sacar tirando de él hacia afuera.
-- Cajón de la caja del congelador: permite almacenar alimentos, como carne y pescado, para su conservación durante largos períodos de tiempo. Se puede sacar tirando hacia afuera y levantándolo hacia arriba.

Recomendaciones: Recomendamos cortar en trozos pequeños la carne antes de congelarla, puesto que es sumamente difícil de cortar una vez congelada. Los alimentos para su congelación rápida deberán distribuirse de forma homogénea y almacenarse de forma conjunta tras su congelación.

-- Soporte de la puerta del armario del refrigerador: para almacenar huevos, distintas bebidas embotelladas y otros objetos divisibles. Al desmontar, apriete suavemente a ambos lados hacia el centro y compruebe al mismo tiempo si se desacoplan las hebillas, luego levante lentamente.
-- Precaución: al desmontarlo, no tire del soporte de la puerta del refrigerador con excesiva fuerza para evitar dañar el refrigerador.
-- Conjunto de depósito de agua: Para almacenar agua del dispensador de agua.

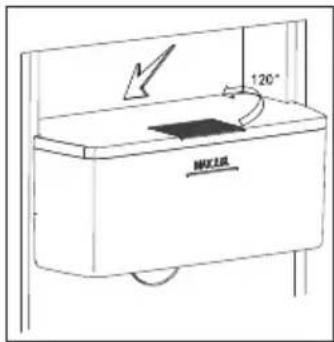

-- Llenar el depósito de agua: mueva la tapa del depósito a 120o, luego añada agua al depósito. Después de añadir agua, cierre la tapa -- Instalación del cajón de almacenamiento de agua: Antes de instalar el cajón de almacenamiento de agua, en primer lugar, cubra el cajón con firmeza y sostenga ambos laterales con las manos utilizando una cantidad de fuerza equilibrada. A continuación, presione lentamente a lo largo de la dirección de la flecha hasta que ya no pueda presionar más. El cajón de almacenamiento de agua no estará bien instalado hasta que ello ocurra.
-- Desmontaje del cajón de almacenamiento de agua: Para desmontar el cajón de almacenamiento de agua, siga las instrucciones indicadas para su instalación pero en el orden inverso.

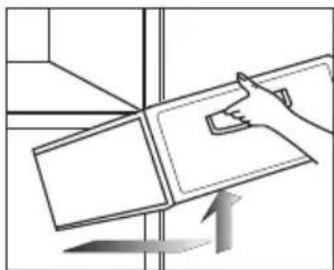

Sacar tirando hacia arriba y hacia afuera ligeramente

Sacar tirando hacia afuera y hacia arriba ligeramente

Tire con suavidad a lo largo de la dirección inversa de la flecha

★★ Recordatorio:

A la hora de agregar el agua en el cajón de almacenamiento de agua, tenga en cuenta que la cantidad de agua acumulada no debe exceder el tope indicado con una línea;

Para garantizar la calidad del agua, le sugerimos que limpie el cajón de almacenamiento de agua y la tubería de salida de agua de forma periódica.

Se recomienda desconectar la fuente de alimentación durante el mantenimiento y la limpieza del cajón de almacenamiento de agua y de la tubería para evitar accidentes.

Preste atención a la fuerza aplicada al abrir la puerta para evitar que desborde el agua del depósito de almacenamiento por abrir la puerta demasiado rápido.

Botones de operación

-- Dispensador de agua: El usuario podrá tomar agua potable a través del dispositivo siempre que lo necesite,
-- Extracción de agua: Para beber agua, presione la manija de la toma de agua o utilice un recipiente duro para presionar la manija de la toma de agua hasta que salga la cantidad de agua que desea por la válvula de agua. Después de extraer toda el agua necesaria, deje de presionar o suelte la manija de la toma de agua y el agua dejará de salir.

★★ Recordatorio:

Antes de extraer agua, asegúrese de que el cajón de almacenamiento de agua contiene agua potable suficiente;

Manija de extracción de agua

Asegúrese de que el agua contenida en el cajón de almacenamiento de agua esté libre de impurezas y materias extrañas para evitar que la válvula de agua se atasque.

Se sugiere a los usuarios que usen al menos 2,5 L de agua potable a la semana para asegurar una fuente de agua fresca constante por el sistema de circulación del agua.

Al extraer agua, le recomendamos que cierre la puerta en la que está ubicado el dispensador de agua para evitar que la puerta tiemble y el agua se derrame o se produzcan otros accidentes.

Es normal que el dispensador de agua presente gotas de agua o condensación en lugares que no sean la válvula de salida de agua. Dicho fenómeno se produce debido a los diferentes factores existentes en áreas y estaciones distintas y también a la inestabilidad de la temperatura y de los niveles de humedad en interiores. Si este fuera su caso, limpie las gotas o la condensación con un trapo. Su aparición no afecta al uso del refrigerador.

Cambiando la Luz

Cualquier reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante o su agente de servicio o la persona técnica relacionada.

ES

Cuidado y mantenimiento

Se recomienda llevar a cabo tareas de mantenimiento del refrigerador una vez al mes;

-- Desenchufe el cable de alimentación para evitar descargas eléctricas;
-- Use un paño húmedo o un detergente neutro (producto de limpieza) para limpiar el aceite y el resto de suciedad. A continuación, limpie totalmente el detergente.
-- No utilice detergentes alcalinos, jabón en polvo, gasolina, alcohol ni polvo de talco (o productos similares), de lo contrario, el recubrimiento y los plásticos del aparato podrían resultar dañados;
-- Limpie de forma periódica el cuerpo del refrigerador y elimine el polvo acumulado en el suelo para mantener el refrigerador en un estado limpio.

Inspección a llevar a cabo tras el mantenimiento:

1. Verifique si el cable de alimentación y el enchufe presentan algún tipo de daños; 2. Verifique si hay polvo acumulado en el enchufe de alimentación; 3. Verifique si el enchufe desprende calor de manera anormal; 4.

Verifique si la toma de corriente está floja; 5. Verifique si el enchufe está totalmente insertado.

Nota:

Si el cable de alimentación y el enchufe presentan daños o tienen polvo acumulado, podrían producirse descargas eléctricas o incendios;

Después de desconectar el enchufe, espere 5 minutos para volver a enchufarlo;

No coloque las manos debajo del refrigerador para evitar lastimarse.

Desconecte la fuente de alimentación antes de proceder con la limpieza

Utilice detergentes neutros para la limpieza del refrigerador

Análisis de fallos

Inspeccione las cuestiones mencionadas a continuación para evitar fallos que puedan requerir sesiones de mantenimiento:

Fallos: el refrigerador no funciona, el efecto de refrigeración es insuficiente

Causas: 1. Verifique que la conexión de la fuente de alimentación es correcta. 2. Compruebe si el refrigerador está expuesto a la luz solar directa o si hay una fuente de calor cerca. 3. Verifique si hay espacio suficiente para la disipación de calor alrededor del refrigerador.

Remedios: 1. Conecte la fuente de alimentación. 2. Mueva el refrigerador a un lugar en el que no esté expuesto a la luz solar directa ni a fuentes de calor. 3. Deje un espacio suficiente entre el refrigerador y la pared.

Fallos: los alimentos almacenados en el compartimento de refrigeración se congelaron

Causas: 1. Compruebe si la temperatura ajustada es demasiado baja. 2. Verifique si hay alimentos con abundante agua en una posición demasiado cercana a la pared posterior. Remedios: 1. Aumente adecuadamente la temperatura. 2. Mueva los alimentos con abundante agua al lado de la puerta del estante de vidrio

Fallos: el refrigerador emite un ruido extraño

Causas: 1. Verifique si la parte inferior del refrigerador está en una posición estable. 2. Verifique si el refrigerador está demasiado cerca de la pared. 3. Verifique si el refrigerador está en contacto con otros objetos.

Remedios: 1. Ajuste la pata de ajuste inferior para estabilizar el refrigerador. 2. Deje suficiente espacio alrededor del refrigerador. 3. Elimine los obstáculos existentes alrededor del refrigerador.

Fallos: el refrigerador emite un olor extraño

Causas: 1. Verifique si los alimentos están bien sellados. 2. Verifique si el refrigerador está limpio. 3. Compruebe si hay alimentos almacenados durante demasiado tiempo.

Remedios: 1. Selle los alimentos antes de almacenarlos. 2. Limpie el refrigerador de forma regular. 3. No almacene alimentos durante períodos de tiempo demasiado prolongados.

Fenómenos no considerados fallos

Fenómeno: calor excesivo en los dos laterales y en la parte espaciadora existente entre el compartimento de refrigeración y el compartimento de congelación.

Causa: las tuberías del refrigerador (condensador, tuberías antivaho) están ubicadas a ambos lados y en la parte frontal del refrigerador para lograr la disipación del calor y para prevenir la condensación.

Fenómeno: la puerta está demasiado apretada y no es fácil de abrir

Causa: volver a abrir la puerta inmediatamente después de cerrarla es difícil, porque el aire caliente entra en el refrigerador y, por ello, se contrae para producir una diferencia de presión. Una vez pasado un cierto tiempo, podrá volver a abrir la puerta sin dificultad.

Fenómeno: se oye el sonido del agua en el refrigerador

Causa: dicho sonido procede del refrigerador, que lo emite al arrancar o al detenerse el compresor o del agua producida tras la descongelación.

Fenómeno: se escucha un clic o un crujido en el refrigerador

Causa: el refrigerador emitirá este sonido al hincharse y contraerse cuando la cubierta está fría o cuando se abre la puerta;

Fenómeno: se escucha un zumbido en el refrigerador

Causa: el compresor emitirá dicho sonido cuando esté funcionando (si el refrigerador no está nivelado sobre una superficie, el sonido será más intenso)

Fenómeno: se produjo condensación o escarcha en la superficie de la puerta del compartimento de congelación o en la superficie de los alimentos

Causa: la temperatura o el nivel de humedad existente alrededor del refrigerador es demasiado alta; La puerta permaneció abierta durante demasiado tiempo; Los alimentos con abundante agua no están correctamente sellados

Fenómeno: se produce condensación en la cubierta de la luz integrada

Causa: la luz producirá calor al iluminarse y la puerta lleva abierta demasiado tiempo. Por este motivo, se produce una diferencia de temperatura y la luz provoca la aparición de condensación.

Fenómeno: el cuerpo del refrigerador presenta condensación y neblina

Causa: los niveles de humedad existentes alrededor del refrigerador son demasiado altos y la humedad del aire se acumula para formar condensación

Parámetros técnicos

Modelo	RP536TSE1	RP536TXE1
Clase climática	SN/N/ST /T	SN/N/ST /T
Resistencia a descargas eléctricas	I	I
Estrellas del congelador
Volumen total	536L	536L
Compartimento para alimentos frescos	394L	394L
Volumen del congelador	126L	126L
Volumen de la sección de dos estrellas	16L	16L
Tipo energético	220-240V~/50Hz	220-240V~/50Hz
Corriente nominal	1.5A	1.5A
Potencia de la lámpara	6W	6W
Peso	87kg	87kg
Dimensión(WxDxHmm)	836x688x1850	836x688x1850
Refrigerante y cantidad de carga	R600a,66g	R600a,66g
Nivel de ruido (db (a) re 1 pw)	42	42
Consumo de energía 32°C	1.0 kWh/24h	1.0 kWh/24h
Consumo energético	286 kWh/annum	286 kWh/annum

ES

Contenido incluido en el empaque

ModeloAnexo	RP536TSE1	RP536TXE1
Estante de refrigeración	3	3
Estante de congelación	1	1
Habitación fresca	/	/
Tapa	1	1
Compartimento para el almacenamiento de agua	1	1
Cajón superior para verduras	/	/
Cajón inferior para verduras (opcional)	2	2
Base para botellas de la puerta del refrigerador	3	3
Soporte de cilindro para puerta de congelador	2	2
Cajón de hielo	1	1
Caja para huevos	1	1
Manija	2	2
Instrucciones de funcionamiento	1	1

Directiva sobre recuperación segura

Disposición:

Los electrodomésticos viejos todavía tienen alguna plusvalía. Un enfoque respetuoso con el medio ambiente garantizará el reciclaje de valiosas materias primas.

Los refrigerantes utilizados en su refrigerador y los materiales de aislamiento requieren procedimientos de manipulación especiales. Asegúrese de que no haya daños en la tubería en la parte posterior del refrigerador antes de manipularlo. En la oficina municipal local se puede obtener información actualizada sobre las opciones para desechar frigoríficos viejos y embalajes de equipos antiguos.

Eliminación correcta de este producto:

Indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Pueden lleva este producto para un reciclaje seguro para el medio ambiente.

Descripción del tipo de clima

Tabla 1 Clases climáticas

Clase	Símbolo	Rango de temperatura ambiente °C
Templado extendido	SN	+ 10 to + 32
Templado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T

Templado extendido: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 10 °C y 32 °C";

templado: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente de entre 16 °C y 32 °C";

Subtropical: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente que oscilen entre 16 ° C y 38 ° C";

Tropical: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 16 °C y 43 °C";

Estimado cliente

Estimado cliente, si necesita servicio al cliente, consulte la tarjeta de garantía para obtener más información

Tabela 1 Classes climáticas

Classe	Símbolo	Faixa de temperatura ambiente °C
Temperado prolongado	SN + 10 to + 32
Temperado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T
