MANUAL DE USUARIO BL9000-GT Maruyama

Sopladora de Cargar a la Espalda

- La superficie del silenciador se calienta cuando el soplador está en marcha y permanece caliente durante un tiempo después de haber apagado el motor.

QUÉ PUEDE SUCEDER

- El contacto con la superficie del silenciador caliente puede ocasionar quemaduras.

CÓMO EVITAR EL PELIGRO

Asegúrese de que el silenciador esté frío antes de examinar y limpiar el matachispas.

Intervalo de mantenimiento

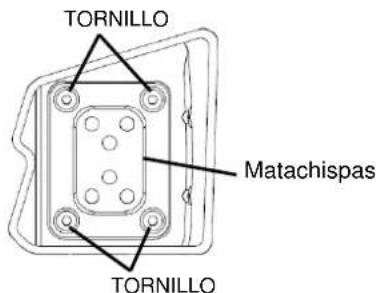

- Debería examinar y limpiar el matachispas después de cada 25 horas de uso. - Cambie el filtro si no puede limpiarlo a fondo o si está dañado.

Silenciador del escape

Intervalle de maintenance

Debe examinar y limpiar el silenciador después de cada 100 horas de uso.

Mantenimiento del silenciador

Limpieza general y ajuste

AVERTISSEMENT

RIESGO POTENCIAL

- Cuando el motor está funcionando, el ventilador y otras piezas se mueven.

QUÉ PUEDE SUCEDER

- El contacto con el ventilador en funcionamiento u otras piezas móviles podría provocar lesiones personales graves o incluso la muerte.

CÓMO EVITAR EL PELIGRO

- Apague siempre el soplador portátil antes de proceder con cualquier tarea de limpieza o mantenimiento.

Este Manual del Propietario u Operador está diseñado para familiarizar al operador con las diversas características y piezas componentes del equipo, y también para ayudarle con el armado, la operación y el mantenimiento de su nueva sopladora de cargar a la espalda.

Es esencial que todo operador de este producto, Sopladora de Espalda, lea y entienda el contenido de este manual antes de usar la Sopladora de Espalda.

Las instrucciones importantes sobre seguridad se identificarán mediante el siguiente icono:

El no observar las instrucciones de este manual, puede producir lesiones graves o incluso la muerte.

Para asistencia adicional, póngase en contacto con cualquier distribuidor local autorizado de Maruyama o con Maruyama U.S., Inc. 4770 Mercantile Drive, Suite100, Fort Worth, TX 76137 U.S.A.

Teléfono: 940-383-7400

Página de Internet: www.maruyama-us.com

SIMBOLOS DE SEGURIDAD DEL MANUAL

En este manual y en el producto mismo, usted encontrará alertas de seguridad y útiles mensajes informativos precedidos por iconos o palabras claves. A continuación una explicación de esos iconos y de las palabras claves y de lo que significan para usted.

Este icono, acompañado de las palabras ADVERTENCIA y PELIGRO llama su atención hacia un acto o una condición que puede conducir a que el operador o quienes están cerca, sufran lesiones graves.

Etiqueta de advertencia

• Limpie la suciedad o el barro de la unidad para que las indicaciones siempre estén legibles.
• Encontrará las siguientes etiquetas de alarma fijadas en la unidad.

Lea detenidamente el Manual del Propietario u Operador.

Asegúrese de haber leído completamente el Manual del Propietario u Operador antes de operar la unidad.

Prevención de incendios.

Nunca maneje combustible o haga mantenimiento de la unidad cerca de un fuego abierto.

Use en el trabajo elementos de protección tales como: casco, gafas de seguridad, tapones para los oídos, etc.,

Precauciones con las piezas calientes.

El silenciador del motor, las aletas de cilindro, y otras piezas de la unidad funcionan a altas temperaturas. No las toque.

Precauciones con el gas de escape.

Tenga cuidado de no respirar el gas de escape del motor de la unidad.

ADVERTENCIA

1. Antes de usar la sopladora, lea cuidadosamente y entienda a cabalidad este Manual del Propietario u Operador. Familiarícese a fondo con el uso adecuado de la sopladora.
2. Nunca permita que los niños operen esta sopladora. No es un juguete. Nunca permita que los adultos operen la unidad sin haber leído antes el Manual del Propietario u Operador.
3. Familiarícese con los controles y aprenda cómo apagar el motor rápidamente.
4. Use siempre la protección para los ojos y la protección para los oídos.
5. Mantenga el área de operación libre de personas, particularmente de niños pequeños y de mascotas.
6. No dirija la boquilla de la sopladora hacia personas o mascotas.
7. Nunca opere una sopladora si usted está fatigado.
8. Nunca opere una sopladora sin tener puestas o en su lugar, las protecciones adecuadas y los demás dispositivos de seguridad.

9. Vístase adecuadamente; no use prendas de vestir muy amplias, ni joyas que puedan quedar atrapadas en las piezas móviles. Siempre use calzado firme, pantalones largos, y camisa de manga larga.

10. La gasolina es altamente inflamable, manéjela cuidadosamente.

A. No fume mientras maneja gasolina.
B. Use un recipiente aprobado para combustibles, para almacenar la mezcla de gasolina y aceite.
C. No llene el tanque de combustible cuando el motor está caliente o en marcha.
D. Llene el tanque de combustible estando en el exterior y únicamente hasta media pulgada antes del borde superior del tanque. No llene el cuello de llenado.
E. Antes de poner el motor en marcha, limpie la gasolina que se haya derramado.

1. Siempre asegúrese de estar bien calzado; sostenga con firmeza los tubos de la sopladora, y camine, nunca corra, cuando opere una sopladora.

2. Use los accesorios correctos. No use la sopladora para realizar una labor diferente de aquellas para las cuales se ha fabricado la sopladora.

3. Mantenga apretados todos los sujetadores y asegúrese de que la sopladora esté en condiciones seguras de operación. Observe las instrucciones de mantenimiento que se suministran en las páginas 7 – 9 de este manual.

4. No ponga las manos ni los pies cerca ni debajo de las piezas giratorias. Manténgase fuera de su alcance en todo momento.

5. Si la sopladora empezara a vibrar en forma anormal, detenga el motor inmediatamente y revise la unidad para descubrir la causa. Generalmente la vibración es la señal de un problema.

6. Evite el uso de la sopladora cerca de rocas, gravilla, piedras y material similar, con el objeto de evitar el peligro de desechos lanzados.

7. Use la sopladora únicamente a la luz del día o bajo una buena luz artificial.

8. No permita la presencia de personas en el área de trabajo.

9. No opere sin tener puestas las debidas protecciones.

10. No opere en un área sin ventilación.

11. Para reducir el riesgo de lesiones asociadas con la inhalación de polvo, bajo condiciones polvorientas use mascara con filtro facial.

12. Para reducir el riesgo de lesiones, asociadas con contactos con piezas giratorias, detenga el motor antes de instalar o de remover accesorios.

13. Para reducir el riesgo de incendio y quemaduras:

- Antes de dar arranque al motor, aléjese por lo menos 10 pies (3 metros) del punto de abastecimiento de combustible.

- Siempre almacene la gasolina en un recipiente aprobado.

Técnicas de Operación

A. Unicamente opere el equipo en horas razonables – ni temprano en la mañana ni tarde en la noche, cuando puede molestar a los demás. Cumpla los horarios que aparecen en las ordenanzas locales. Las recomendaciones usuales son de 9:00 a.m. a 5:00 p.m., de lunes a sábado.
B. Para reducir los niveles de ruido, limite el número de piezas de equipo usadas al mismo tiempo.
C. Para reducir los niveles de ruido, opere las sopladoras a la más baja velocidad posible para realizar el trabajo.
D. Revise su equipo antes de la operación, especialmente el silenciador de ruido, las entradas de aire y los filtros de aire.
E. Use rastrillos y escobas para aflojar los desechos antes de soplar.

F. Bajo las condiciones polvorientas, humedece las superficies cuando agua es aprovechable.

G. Conserve el agua usando las sopladoras en lugar de mangueras y agua lanzada en muchas aplicaciones de limpieza de césped y jardín, incluyendo áreas tales como cunetas, rejillas, patios, parrillas, porches y jardines.

H. Tenga cuidado con los niños, mascotas, ventanas abiertas, o carros recién lavados, y sople los desechos fijándose que se alejen sin presentar peligro.

1. Use toda la extensión de la boquilla de la sopladora de manera que la corriente de aire pueda trabajar cerca del suelo.

J. Después de usar las sopladoras y demás equipos, ¡LIMPIELASI Bote los desechos en receptáculos para la basura.

INSTRUCCIONES PARA EL ARMADO

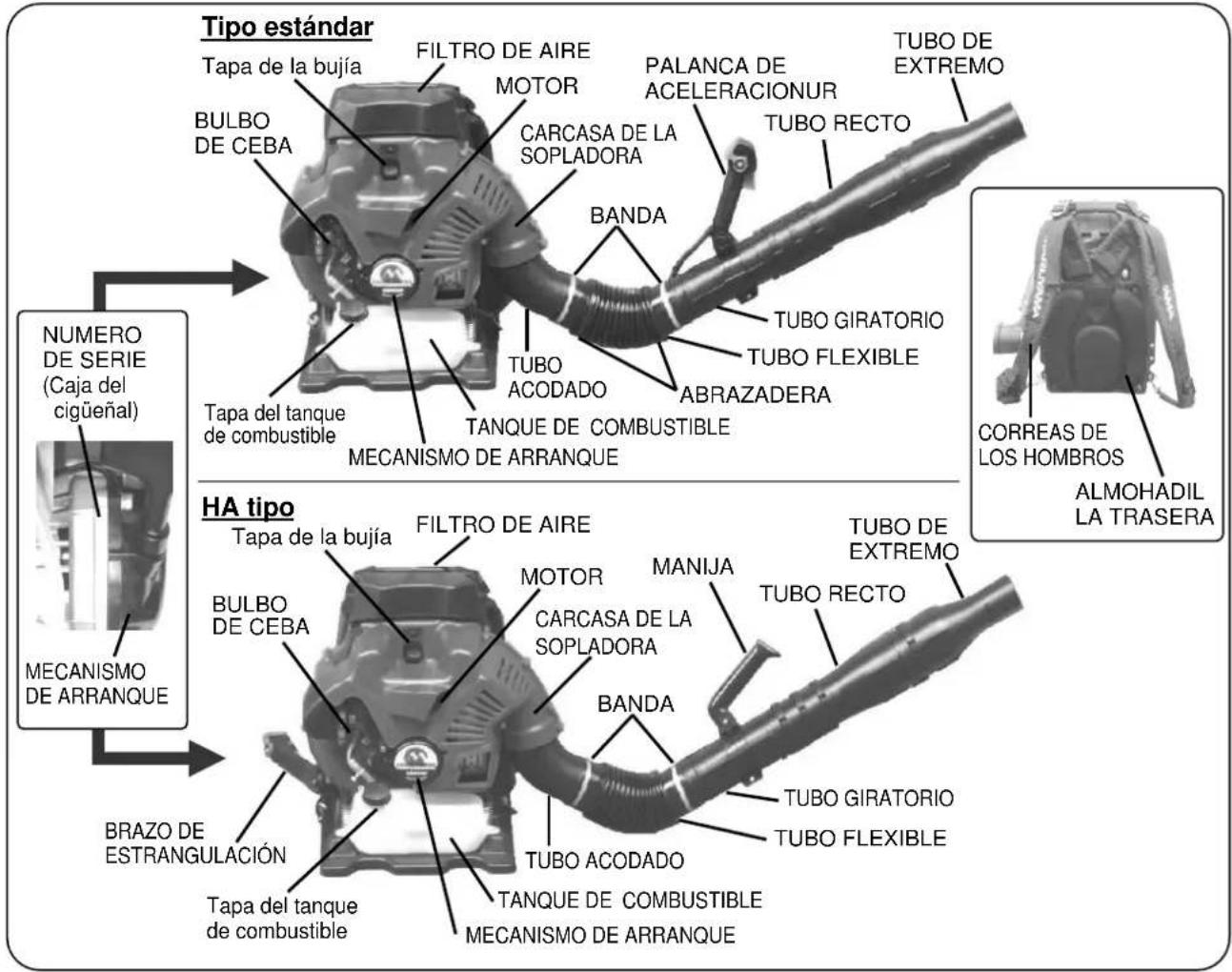

Tipo estándar Tapa de la bujía BULBO DE CEBA FILTRO DE AIRE MOTOR CARCASA DE LA SOPLADORA BANDA PALANCA DE ACELERACIONUR TUBO RECTO TUBO DE EXTREMO TUBO GIRATORIO TUBO FLEXIBLE ABRAZADERA TUBO ACODADO TANQUE DE COMBUSTIBLE MECANISMO DE ARRANQUE TUBO ACODADO TUBO GIRATORIO CORREAS DE LOS HOMBROS ALMOHADIL LA TRASERA NUMERO DE SERIE (Caja del cigüeñal) MECANISMO DE ARRANQUE HA tipo Tapa de la bujía BULBO DE CEBA FILTRO DE AIRE MOTOR CARCASA DE LA SOPLADORA BANDA MANIJA TUBO RECTO TUBO DE EXTREMO TUBO GIRATORIO TUBO FLEXIBLE TUBO ACODADO TANQUE DE COMBUSTIBLE MECANISMO DE ARRANQUE TUBO ACODADO TUBO GIRATORIO TUBO FLEXIBLE BRAZO DE ESTRANGULACIÓN Tapa del tanque de combustible

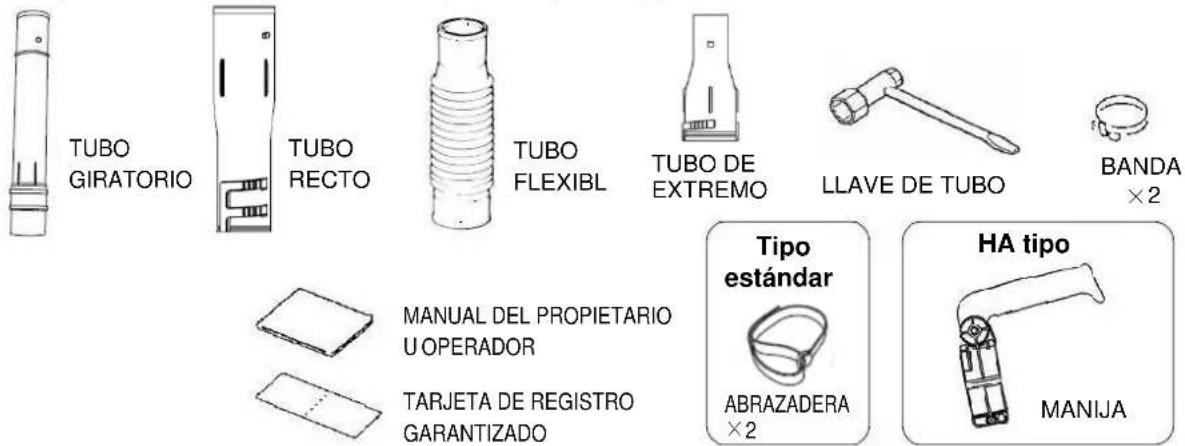

PASO 1) Localice e identifique todos los componentes (vea dibujo).

TUBO GIRATORIO TUBO RECTO TUBO FLEXIBL TUBO DE EXTREMO LLAVE DE TUBO BANDA ×2 MANUAL DEL PROPIETARIO U OPERADOR TARJETA DE REGISTRO GARANTIZADO Tipo estándar ABRAZADERA ×2 HA tipo MANIJA

PASO 2) Con un destornillador de cabeza plana, use un BANDA para conectar el TUBO FLEXIBLE a la TUBO ACODADO. A continuación, utilizando una BANDA, conectar el TUBO GIRATORIO para el TUBO FLEXIBLE. Apriete con un destornillador. (vea el bosquejo).

PASO 3) Desliza la PALANCA DEL ACELERACIÓN alrededor del TUBO GIRATORIO, apriete la perilla del retenedor para asegurarlo. (vea las instrucciones en la página 4).
PASO 4) Montar el TUBO RECTO y el TUBO DE EXTREMO. Adjuntar tuberías ensambladas a la TUBO GIRATORIO. (vea el bosquejo).

ANTES DE OPERAR LA UNIDAD

Asegúrese de que la sopladora esté correctamente armado y de que todos los sujetadores y acoples estén bien asegurados.

PALANCA DE ACELERACION

Tipo estándar

Antes de utilizar la mochila soplador, suelte el mando, ajuste del puño del acelerador a la posición y agarre para adaptarse a las preferencias personales, apriete la perilla para asegurarla en su lugar.

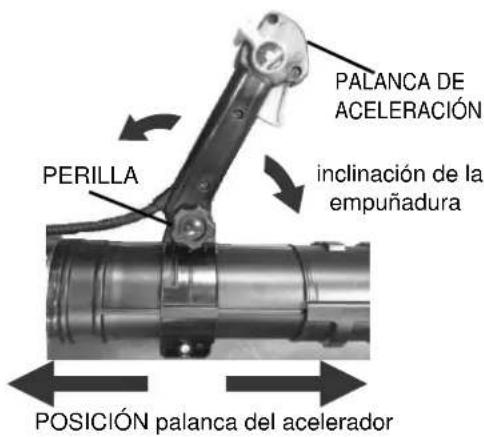

PALANCA DE ACELERACIÓN PERILLA inclinación de la empuñadura POSICIÓN palanca del acelerador

Cuando el soplador motorizado se sujeta a la parte posterior del operador, la palanca del acelerador de se encuentra en el tubo.

HA tipo

Antes de operar el soplador de energía, libera la TORNILLO, gira el brazo de estrangulación a la posición en la ilustración, y aprieta la TORNILLO para fijar en su sitio.

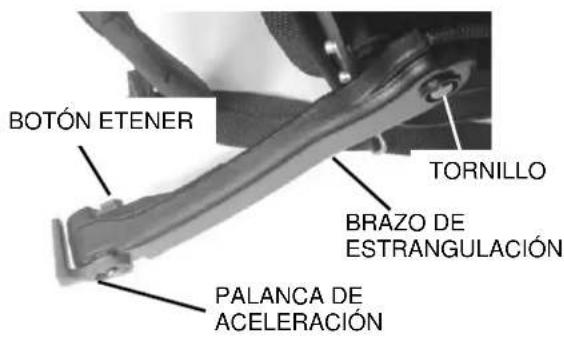

BOTÓN ETENER TORNILLO BRAZO DE ESTRANGULACIÓN PALANCA DE ACELERACIÓN

Cuando la sopladora se usa con correas a la espalda del operador, la palanca de aceleración del "HA tipo" queda localizada al lado izquierdo.

¡PRECAUCIÓN!

1. Apagado del motor

Antes de apagar el motor, póngalo en marcha al vacío por un corto tiempo.

• Nunca apague el motor cerrando el regulador de aire.
• Nunca apague el motor mientras esté operando a velocidad mayor de la de marcha al vacío.

2. Transporte y almacenamiento

• Apague el motor y déjelo enfriar antes de transportar o guardar la unidad.
• No coloque la unidad sobre grama seca o cerca de cualquier material inflamable antes de que el motor se haya enfriado.

Tipo estándar

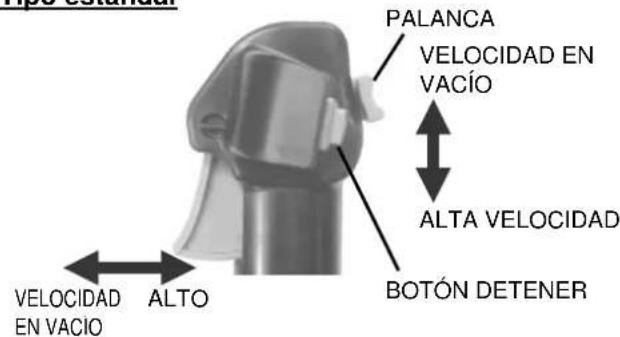

Palo de la Palanca VELOCIDAD EN VACÍO ALTA VELOCIDAD BOTÓN DETENER VELOCIDAD EN VACÍO ALTO

La posición más baja de la palanca es "ALTA VELOCIDAD", y la posición más alta es el" VELOCIDAD EN VACÍO".

HA tipo

ALTA VELOCIDAD VELOCIDAD EN VACÍO

La posición más baja de la palanca es "VELOCIDAD EN VACÍO", y la posición más alta es el "ALTA VELOCIDAD".

Tipo de combustible recomendado

Utilice gasolina limpia, fresca y sin plomo, incluida la gasolina oxigenada o reformulada, con un octanaje igual o superior a 85. Para garantizar la frescura, compre sólo la cantidad de gasolina que pueda utilizar en 30 días. El uso de gasolina sin plomo genera menos depósitos en la cámara de combustión y prolonga la vida de la bujía. No es necesario ni se recomienda el uso de gasolina súper.

¡PRECAUCIÓN!

IMPORTANT: NUNCA UTILICE METANOL, GASOLINA CON METANOL, GASOHOL CON MÁS DE UN 10% DE ETANOL, GASOLINA SÚPER O GASOLINA SIN PLOMO; DE LO CONTRARIO EL CIRCUITO DE ALIMENTACIÓN PODRÍA RESULTAR DAÑADO.

NO UTILICE ADITIVOS DE COMBUSTIBLE DISTINTOS A LOS FABRICADOS PARA LA ESTABILIZACIÓN DURANTE SU ALMACENAMIENTO, COMO EL ESTABILIZANTE/ACONDICIONADOR DE MARUYAMA O UN PRODUCTO SIMILAR. EL ESTABILIZANTE/ACONDICIONADOR DE MARUYAMA SE BASA EN UN DESTILADO DE PETRÓLEO.

MARUYAMA NO RECOMIENDA ESTABILIZANTES CON UNA BASE DE ALCOHOL COMO EL ETANOL, METANOL O ISOPROPIL. NO DEBERÍAN EMPLEARSE ADITIVOS PARA INTENTAR MEJORAR LA POTENCIA O EL RENDIMIENTO DE LA MÁQUINA.

PRECAUCIONEl motor usado en esta Sopladora de Espalda es un diseño de 2 ciclos. Las piezas móviles internas del motor, esto es, los cojinetes del cigüeñal, los cojinetes del pasador del pistón y las superficies de la pared de contacto entre el pistón y el cilindro, requieren aceite mezclado con gasolina para su lubricación. Si no se agrega aceite a la gasolina, o si la mezcla de gasolina y aceite no se realiza en la proporción correcta, se causará un daño grave al motor y se anulará la garantía. Para la pre-mezcla de combustible, use Aceite Maruyama 50:1 para 2 Ciclos, o un aceite de buena calidad diseñado para motores de 2 ciclos, enfriados por aire.

ADVERTENCIA

La gasolina es extremadamente inflamable y puede ser explosiva en ciertas condiciones. Gire el interruptor de arranque del motor a la posición de APAGADO (OFF). No fume. Asegúrese de que el área esté bien ventilada y libre de cualquier fuente de llama o chispas: esto incluye cualquier artefacto de gas con llama piloto.

MEZCLA DE COMBUSTIBLE: Cuando use aceite Maruyama genuino 50:1 para 2 ciclos, o un aceite de buena calidad diseñado para motores de 2 ciclos enfriados por aire, la proporción de aceite es 50 partes de gasolina por 1 parte de aceite, o 50:1.

PRECAUCION! Si no usa aceite marca Maruyama, nunca use una proporción de mezcla menor de 50:1, sin importar las instrucciones de mezcla del empaque del aceite. Las proporciones menores de 50:1 (por ejemplo, 60:1, 80:1, 100:1), reducen la cantidad de lubricación de las piezas internas móviles del motor y pueden causar daños.

Gasolina	Aceite para motores de dos tiempos (50:1)
1 galón	2,6 onzas
2 galones	5,1 onzas
5 galones	12,8 onzas

1 litro	20mL
5 litros	100mL

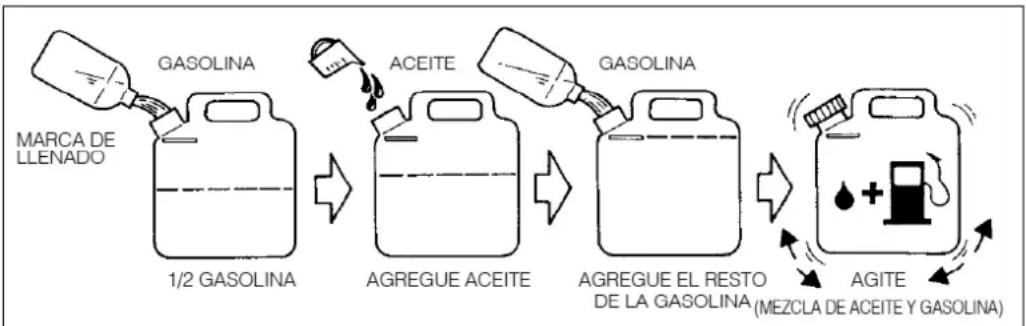

INSTRUCCIONES DE MEZCLA: Siempre mezcle el combustible y el aceite en un recipient limpio, aprobado para gasolina. Marque el recipiente para identificarlo como mezcla de combustible para Sopladora de Espalda. Usando gasolina regular sin plomo, llene el recipiente con la mitad de la cantidad de gasolina que se requiere. Agregue la cantidad correcta de aceite al recipiente, luego agregue la cantidad restante de gasolina. Cierre el recipiente y agítelo momentáneamente para mezclar bien el aceite y la gasolina antes de llenar el tanque de la Sopladora de Espalda.

Cuando llene de nuevo el tanque de combustible, limpie alrededor de la tapa del tanque para evitar que mugre y desechos entren al tanque cuando está destapado. Siempre agite momentáneamente el recipiente con la premezcla de combustible, antes de llenar el tanque.

Use siempre una boquilla o embudo cuando reabastezca el combustible, para reducir las salpicaduras. Llene el tanque sólo hasta que falte 1/2 pulgada (6 – 12 mm) para llegar al borde. No llene hasta el final del cuello del tanque.

NOTA:

1. Nunca mezcle gasolina y aceite directamente en el el tanque de la sopladora de espalda.

¡CUIDADO!

1. No use aceites certificados por la Asociación Nacional de Fabricantes Marinos (NMMA) o BIA. Estos tipos de aceites para motores de dos ciclos no tienen los aditivos adecuados para motores de dos ciclos, enfriados por aire y pueden causar daño en el motor.
2. No use aceite motor para automóviles. Este tipo de aceite no tiene los aditivos adecuados para motores de dos ciclos, enfriados por aire y puede causar daño al motor.

INSTRUCCIONES DE OPERACION

PROCEDIMIENTO DE ARRANQUE

PASO 1)

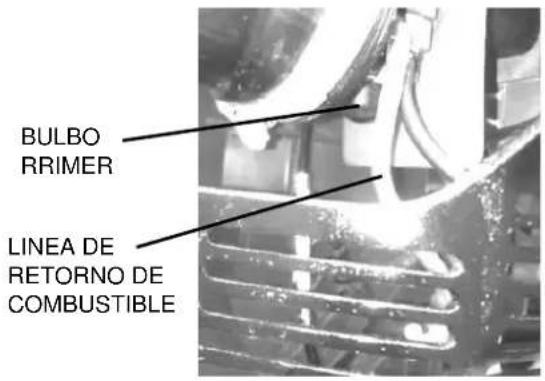

Bombee el "BULBO DE CEBA" bajo el carburador, hasta que el combustible se vea fluir a través de la "LINEA DE RETORNO DE COMBUSTIBLE".

BULBO RRIMER LINEA DE RETORNO DE COMBUSTIBLE

PASO 2)

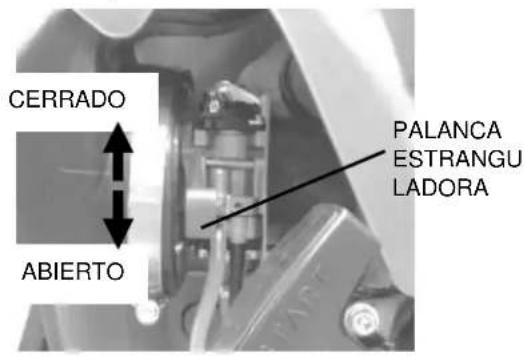

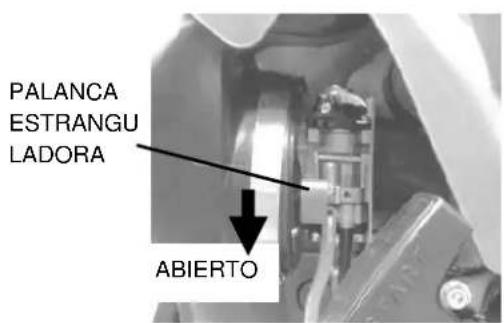

Mueva la "PALANCA DE REGULACION DE AIRE" totalmente hacia abajo, hasta la posición cerrada. Si el motor ya está caliente, solo se necesitará una graduación parcial o abierta (sin regulación de aire).

CERRADO ABIERTO PALANCA ESTRANGU LADORA

PASO 3)

Ajuste la palanca del acelerador a 1/2 de la velocidad.

Tipo estándar

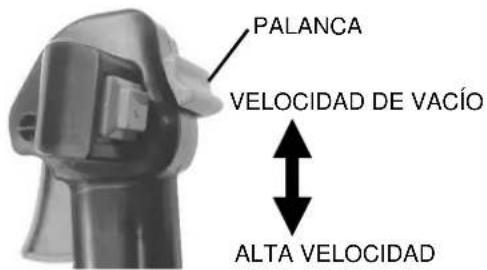

PALANCA VELOCIDAD DE VACÍO ALTA VELOCIDAD

HA tipo

ALTA VELOCIDAD

VELOCIDAD EN VACÍO

PASO 4)

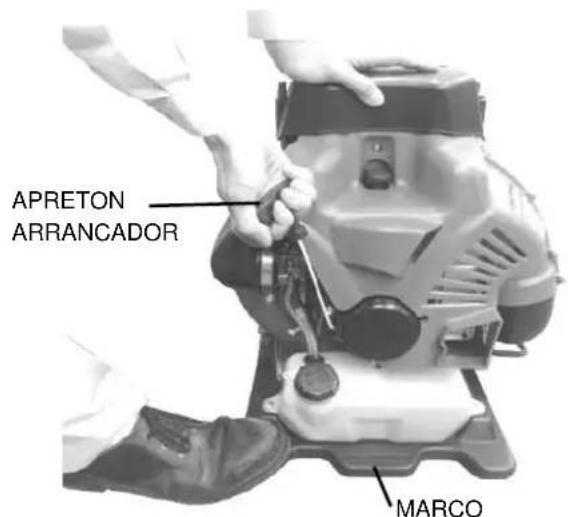

Presione hacia abajo la "tapa del filtro" y mantenga el "marco" con el pie derecho con suavidad.

Tire vigorosamente del "ASIDERO DEL ARRANCADOR" para arrancar el motor.

NOTA: Sólo se necesitan tiros cortos. Nunca tire del cordón de arranque hasta su máxima extensión. Nunca suelte la manija de arranque hasta que ésta no haya regresado a su posición inicial.

PASO 5)

Caliente el motor.

Cuando el motor haya arrancado, mueva lentamente la PALANCA ESTRANGU totalmente hacia abajo, hasta la posición abierta.

Permita que el motor se "CALIENTE" por lo menos a media velocidad.

APRETON ARRANCADOR MARCO

PALANCA ESTRANGU LADORA ABIERTO

Si un motor MARUYAMA no arranca después de seguir los procedimientos anteriores, póngase en contacto con un distribuidor MARUYAMA autorizado.

OPERACIÓN DE LA SOPLADORA

Cuando el motor se ha calentado, la Sopladora se puede colocar en la espalda del operador.

Cuando la Sopladora está colocada y lista para la operación, ajuste el regulador a la velocidad requerida para realizar la tarea.

ADVERTENCIA

• Nunca opere una Sopladora de Espalda cuando esté fatigado.
• Nunca opere una Sopladora de Espalda sin tener en su lugar las protecciones adecuadas u otros dispositivos de seguridad.

ADVERTENCIA

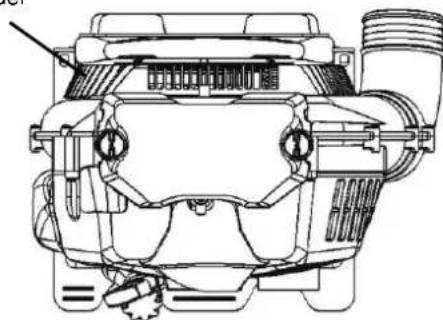

Para evitar recalentamiento y colapso del motor, el aire de enfriamiento entra a través de la rejilla trasera de la carcasa del ventilador y el ventilador de la sopladora lo impulsa a través de una abertura en la carcasa del ventilador, sobre el área de las aletas del cilindro, sacando así el calor de la combustión. La rejilla y las aletas del cilindro deben mantenerse libres de pasto, polvo y de todo desecho. Esta garantía no cubre falla del motor debida a falta de "Mantenimiento Normal".

APAGADO DEL MOTOR

Siempre haga funcionar el motor a velocidad de marcha en vacío durante unos pocos minutos para permitir que se enfríe antes de apagarlo. Para apagar el motor, pulse y mantenga pulsado el botón de parada hasta que el motor se detiene por completo.

Tipo estándar

BOTÓN DETENER

HA tipo

BOTÓN DETENER

MANTENIMIENTO REGULAR

Antes de cada uso, es necesario inspeccionar la sopladora para asegurarse de que esté adecuadamente armado y todos sus componentes estén firmemente colocados. Revise todos los sujetadores para verificar que estén correctamente apretados. Siempre revise si hay fugas de combustible.

ADVERTENCIA

No intente arrancar u operar una sopladora que muestre fuga de combustible.

FILTRO DE AIRE

Intervalo de mantenimiento

• Debería limpiar y examinar el filtro de aire cada vez que utilice el soplador, o con más frecuencia cuando trabaje en condiciones de mucho polvo.
• Cámbielo tras 100 horas de funcionamiento.

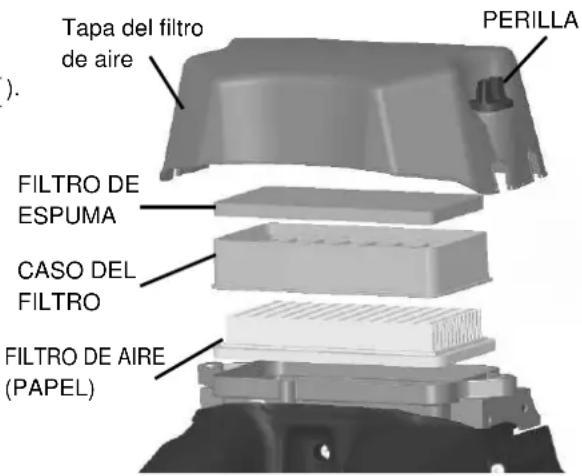

Limpieza del filtro de aire

1. Mueva la palanca del estrangulador hasta la posición "Close" (T).
2. Suelte el botón y retire la tapa del filtro de aire.
3. Clean the filter.

- Filtro de espuma

Limpiar filtro de espuma golpeando suavemente o limpiar con un disolvente adecuado del filtro. Entonces completamente seco antes de volver a usarla.

FILTRO DE AIRE LIMPIO (PAPEL) golpeando suavemente. Sustituir el filtro si está dañado o muy sucio.

1. Montar los componentes en orden inverso.
2. Reinstale la tapa del filtro de aire y ajuste el botón.

Tapa del filtro de aire PERILLA FILTRO DE ESPUMA CASO DEL FILTRO FILTRO DE AIRE (PAPEL)

Filtro de combustible

Intervalo de mantenimiento

• Debería limpiar y examinar si el filtro del combustible está dañado después de cada 20 horas de funcionamiento.
• El filtro de combustible debería cambiarse tras 100 horas de funcionamiento.

Sustitución del filtro de combustible

El filtro de combustible está fijado al extremo del tubo de captación de combustible en el interior del depósito.

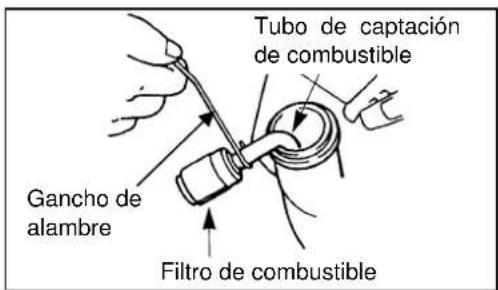

Tubo de captación de combustible Gancho de alambre Filtro de combustible

Para cambiar el filtro del combustible:

1. Asegúrese de que el depósito esté vacío.
2. Retire la tapa del depósito.
3. Con un gancho, extraiga con cuidado el filtro a través del orificio de llenado de combustible.

4. Agarre el tubo de combustible situado junto al racor del filtro y extraiga el filtro, pero sin soltar el tubo.

5. Coloque el nuevo filtro manteniendo el tubo de combustible aún agarrado.

6. Deje caer el nuevo filtro en el depósito de combustible.

7. Antes de volver a cargar combustible, asegúrese de que el filtro no esté atascado en un rincón del depósito, y de que el tubo de combustible no esté doblado (retorcido).

Bujía

Intervalo de mantenimiento

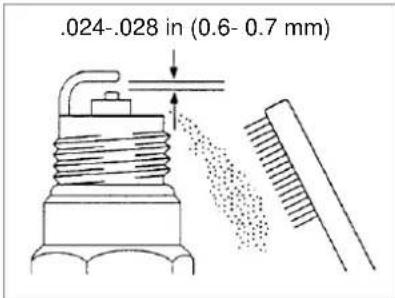

• La bujía debería retirarse del motor y comprobarse tras 25 horas de funcionamiento.
• Cámbiela tras 100 horas de funcionamiento.

Mantenimiento de la bujía

1. Con el motor a temperatura ambiente, gire varias veces de un lado a otro el protector de plomo de alta tensión de la bujía para aflojarlo y retirarlo, a continuación.
2. Extraiga la bujía.
3. Limpie los electrodos con un cepillo duro.

1. Ajuste la separación entre los electrodos a 0,6 -0,7 mm.
2. Cambie la bujía si está sucia de aceite, dañada o si los electrodos están gastados.
3. Cuando instale la bujía, no la apriete en exceso. El par de apriete es (10.7-16.6 N•m).

Aletas de refrigeración del cilindro

Intervalo de mantenimiento

Debería limpiar las aletas de refrigeración del cilindro después de cada 25 horas de funcionamiento o una vez a la semana, lo que ocurra primero.

El aire debe fluir libremente alrededor y a través de las aletas de refrigeración del cilindro para evitar el sobrecalentamiento del motor. El depósito de hojas, hierba, suciedad y residuos en las aletas aumentará la temperatura de funcionamiento del motor. Esto puede reducir el rendimiento y la vida del motor.

Limpieza de las aletas de refrigeración

1. Con el motor a temperatura ambiente, afloje el botón y retire la tapa del filtro de aire.
2. Retire los cinco tornillos que sujetan la cubierta superior, a continuación, retire la cubierta superior.
3. Limpiar toda la suciedad y los residuos de las aletas de refrigeración y alrededor de la base del cilindro.
4. Vuelva a instalar la cubierta superior y apriete el pomo.

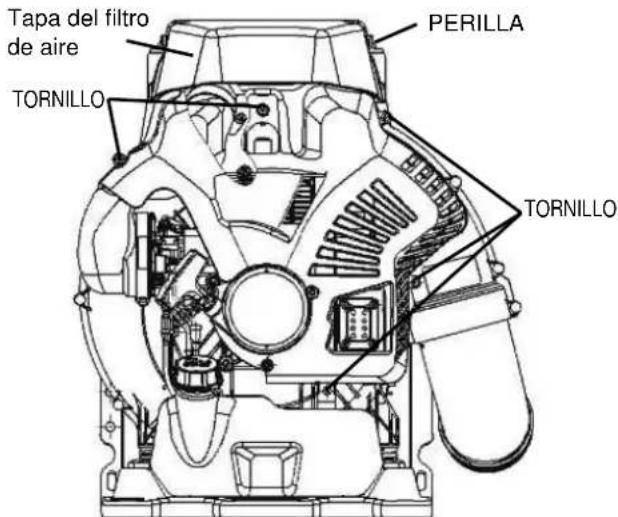

Tapa del filtro de aire PERILLA TORNILLO TORNILLO

Matachispas

ADVERTENCIA

RIESGO POTENCIAL

- La superficie del silenciador se calienta cuando el soplador está en marcha y permanece caliente durante un tiempo después de haber apagado el motor.

QUÉ PUEDE SUCEDER

- El contacto con la superficie del silenciador caliente puede ocasionar quemaduras.

CÓMO EVITAR EL PELIGRO

- Asegúrese de que el silenciador esté frío antes de examinar y limpiar el matachispas.

Intervalo de mantenimiento

• Debería examinar y limpiar el matachispas después de cada 25 horas de uso.
• Cambie el filtro si no puede limpiarlo a fondo o si está dañado.

Mantenimiento del matachispas

1. Con el motor a temperatura ambiente, afloje el PERILLA y retire la tapa del filtro de aire.
2. Quite el tornillo del silenciador

TORNILLO Matachispas TORNILLO

1. Saque el parachispas del silenciador y a continuación límpielo cepillándolo.
2. Instale de nuevo el parachispas en el silenciador.
3. Apretar el tornillo.

Silenciador del escape

Intervalo de mantenimiento

Debe examinar y limpiar el silenciador después de cada 100 horas de uso.

Mantenimiento del silenciador

1. Con el motor a temperatura ambiente, afloje el PERILLA y retire la tapa del filtro de aire.
2. Retirer les vis, puis enlever le couvercle supérieur (reportez-vous à la section « Nettoyage des ailettes de refroidissement »).
3. Retire el matachispas (Consulte: Mantenimiento del matachispas). Limpie el silenciador con un cepillo duro.

IMPORTANTE: Tenga cuidado de que no se introduzca suciedad ni residuos en el orificio de escape, puede causar daños en el motor.

1. Vuelva a instalar el matachispas y la pieza terminal en el silenciador, a continuación coloque y apriete los tornillos. (Consulte: Mantenimiento del matachispas)
2. Vuelva a instalar la tapa superior y la tapa del filtro.

Limpieza general y ajuste

ADVERTENCIA

RIESGO POTENCIAL

- Cuando el motor está funcionando, el ventilador y otras piezas se mueven.

QUÉ PUEDE SUCEDER

- El contacto con el ventilador en funcionamiento u otras piezas móviles podría provocar lesiones personales graves o incluso la muerte.

CÓMO EVITAR EL PELIGRO

- Apague siempre el soplador portátil antes de proceder con cualquier tarea de limpieza o mantenimiento.

Si se realiza el mantenimiento correctamente, el soplador de MARUYAMA ofrecerá el máximo rendimiento durante un largo período de tiempo. El mantenimiento adecuado incluye comprobar con frecuencia si todas las fijaciones están bien apretadas, y toda la máquina bien limpia.

Protector del ventilador

Cuando el flujo de aire disminuya durante el funcionamiento, apague el motor y inspeccionar la protector del ventilador para el bloqueo por los escombros.

Limpieza de restos de protector del ventilador.

ADVERTENCIA

Nunca utilice el soplador sin el protector del ventilador.

Antes de cada uso, verifique que el protector está unido en su lugar y está libre de cualquier daño.

Protector del ventilador

Para almacenar la sopladora durante un tiempo largo, primero realice todos los procedimientos del mantenimiento corriente y las reparaciones necesarias. Desconecte del carburador la línea de suministro de combustible, y oprima el bulbo cebador hasta que deje de salir combustible de la línea de retorno de combustible.

Encienda el motor y permita que marche hasta que se detenga. Tire del cordón de arranque unas pocas veces para remover todo exceso de combustible del motor. Retire la bujía e inserte una pequeña cantidad de aceite dentro del cilindro. Tire lentamente del cordón de arranque y lleve el pistón a una posición lo más cercana posible al orificio de la bujía. Instale nuevamente la bujía.

Aplique una capa delgada de aceite a todas las superficies metálicas y almacene la sopladora en un lugar seco.

INFORMACION SOBRE CONTROL DE EMISIONES

INFORMACION SOBRE CONTROL DE EMISIONES

Para proteger el Ambiente en el que vivimos todos, Maruyama tiene incorporado un sistema de control de emisiones (EM), en cumplimiento de las regulaciones aplicables expedidas por la Junta de Recursos de Aire de California.

SISTEMA DE CONTROL DE EMISIONES DE ESCAPE Y EVAPORATIVAS

El sistema reduce la catidad de contaminantes que se descargan a la atmósfera desde el escape de este motor. Los sistemas el estanque de combustible, ignición y escape de este motor han sido diseñados y construidos cuidadosamente para asegurar un motor eficiente con bajo nivel de contaminantes de escape y bajos niveles de emisión de evaporados. Si usted compró su (Soplador, Recortador, Recortador de Borde) en el estado de California, el motor incluye el sistema de convertidor catalítico, y el estanque de combustible incluye un sistema de bajas emisiones evaporativas.

MANTENIMIENTO Y GARANTIA

Es necesario un mantenimiento adecuado para garantizar que su motor continuará teniendo bajos niveles de emisión. Este Manual del Propietario u Operador contiene tales recomendaciones de mantenimiento para su motor. Esos procedimientos, identificados en el Cuadro de Mantenimiento Periódico, son necesarios para asegurar el cumplimiento de los estándares aplicables. La Garantía Limitada Maruyama del Sistema de Control de Emisiones, exige que usted devuelva su motor a un Distribuidor autorizado de motores Maruyama para que se remedie cualquier defecto bajo garantía. Por favor lea cuidadosamente la garantía y manténgala válida, y cumpla con las obligaciones de propietario que en ella se detallan.

LA MANIPULACION INDEBIDA DEL SISTEMA DE CONTROL DE EMISIONES ESTA PROHIBIDA

La ley del Estado de California prohíbe los actos especificados a continuación, o que se cause cualquiera de los siguientes hechos: (1) el que cualquier persona, para propósitos diferentes a mantenimiento, reparación, o reemplazo, retire o deje inoperante cualquier dispositivo o elemento de diseño incorporado a cualquier motor nuevo para propósitos de control de emisiones, antes de su venta o entrega al comprador final o mientras tal motor está en uso, o (2) el uso del motor después de que cualquier persona haya retirado o dejado inoperante tal dispositivo o elemento de diseño.

Los actos relacionados a continuación están entre los actos que se presume constituyen manipulación indebida: No manipule indebidamente las piezas originales relacionadas con la emisión:

• Carburador y partes internas
  • Bujía
• Sistema de ignición por imán o electrónico
• Filtro de combustible
• Silenciador o cualquier parte interna del silenciador
• Elemento de filtro de aire
• Estanque de combustible

AJUSTE

AJUSTE DE MARCHA EN VACIO

1. La marcha en vacío es el único ajuste posible.
2. No manipule indebidamente la graduación del carburador para aumentar la velocidad maxima del motor.
3. Si necesita ajustarlo, hágalo a su comerciante autorizado de servicios de MARUYAMA. El carburador es ajustado en la fábrica; por lo tanto, no puede hacerlo sin desarmar.

MANTENIMIENTO

CUADRO DE MANTENIMIENTO PERIODICO

ADVERTENCIA

Siempre retire de la bujía la tapa cuando dé servicio al motor para evitar que el motor arranque accidentalmente.

	Mantenimiento	Diariamente	Cada20 horas	Cada50 horas	Cada100 horas
	Comprobar si hay combustible y llenar	●
	Comprobar si hay fugas de combustible	●
	Comprobar si faltan o si es necesario apretar los pernos, las tuercas y los tornillos.	●
	Comprobar el ajuste de velocidad en ralentí del motor.	●
■	Limpiar el filtro de aire.	●
■	Eliminar el polvo y la suciedad del filtro del motor	●
■	Eliminar el polvo y la suciedad del filtro de entrada de aire	●
	Apretar las tuercas y los tornillos.	●
	Limpiar la bujía de encendido y ajustar la separación entre los electrodos	●
■	Eliminar el polvo y la suciedad de las aletas del cilindro	●
●	Eliminar los depósitos de carbón del orificio de escape.	●
●	Limpiar el matachispas	●
	Cambiar el filtro del combustible	●
●	Eliminar los depósitos de carbón del cabezal del pistón y de la cámara de combustión.	●
●	Eliminar los depósitos de carbón de los orificios de paso.	●
	Cambiar el tubo del combustible, la junta de la tapa del depósito de combustible.	Se recomienda cambiar cada 3 años.

●: El mantenimiento ha de ser realizado por un distribuidor autorizado de motores Maruyama.
■:Realizar el mantenimiento con mayor frecuencia en condiciones de mucho polvo.

NOTA:

Los intervalos de mantenimiento indicados se utilizarán a modo de referencia.

El mantenimiento se realizará con mayor frecuencia, según se precise, en función de las condiciones de funcionamiento.

Utilice aceite Maruyama estándar (50:1) para motor de dos tiempos.

ESPECIFICACIONES

LA SOPLADORA DE CARGAR A LA ESPALDA MARUYAMA viene con un Manual del Propietario u Operador y una Tarjeta para Registro de la Garantía. Es necesario armar y colocar el soporte de la palanca de aceleración y los tubos de la sopladora.
