MANUAL DE USUARIO 304961 Brandson

Observaciones importantes de seguridad para este aparato

- Utilice el aparato únicamente para el fin previsto y en entornos privados. Este producto no está concebido para un uso industrial. No lo utilice al aire libre y manténgalo alejado de las altas temperaturas y de la radiación solar directa.

• No coloque el aparato cerca de fuentes de agua como bañeras, duchas, lavabos o piscinas.
• No lo utilice con las manos mojadas.

• Desconecte el enchufe de inmediato si el aparato está húmedo o se moja. Preste atención a su propia seguridad y no toque ningún material conductor del aparato.

• Proteja el aparato de la humedad, bordes afilados o fuentes de polvo. No lo sumerja en líquidos.

• No coloque el ventilador directamente junto a fuentes de calor (p. ej., hornos o radiadores).
• Escoja una base adecuada para que el aparato no pueda volcar.
• Desenchufe el aparato de la toma de corriente cuando no lo utilice, durante el transporte o para limpiarlo.
• No deje el ventilador nunca sin supervisión y colóquela en un lugar fuera del alcance de los animales y niños pequeños.
• Utilice el aparato solo con la tensión indicada en el identificador del dispositivo.
• Este aparato puede ser utilizado por

niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos cuando se encuentren bajo supervisión o hayan sido instruidos en relación con el uso seguro del aparato y los peligros que pueden derivarse del mismo.

• No deje que los niños jueguen con el aparato. Los niños no podrán llevar a cabo la limpieza ni tareas de mantenimiento sin supervisión.
• Mantenga el aparato y el cable de co-nexión fuera del alcance de niños me-nores de 8 años.

• Por su seguridad, no deje ningún componente del embalaje (bolsa de plástico, películas, cartones o poliestireno) al alcance de los niños.

• No deje que los niños jueguen con la película ni las bolsas de plástico. ¡Riesgo de asfixia!

• Utilice el aparato solo con la rejilla protectora cerrada.
• No bloquee ventilador, como tampoco el control de giro ni el interruptor.
• No retire la rejilla para limpiarla una vez haya montado el ventilador.
• No introduzca nunca partes del cuerpo (como dedos) ni objetos a través de la rejilla protectora.
• Mantenga el pelo alejado de la rejilla protectora, ya que podría ser aspirado por la corriente de aire.
• Si el cable de suministro de red está dañado, deje que el fabricante, su servicio de atención al cliente o personal cualificado se encargue de la sustitu-

ción para evitar peligros.

• Deje que el aparato se enfríe antes de limpiarlo o desenchufarlo de la toma de corriente.
• Limpie la carcasa del aparato con un paño humedecido y séquelo a continuación con un paño limpio y seco. No sumerja la carcasa nunca en agua para limpiarla.
• Una vez montado el ventilador, no retire en ningún caso la rejilla protectora.

Gracias por escoger un producto de Brandon. Para que pueda disfrutar de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Volumen de suministro

• Ventilador
• Instrucciones de uso

2. Datos técnicos

Tensión de entrada 220-240 V CA
Consumo de potencia 60 W
Emisión de ruido Valor de las emisiones en el puesto de trabajo inferior a 70 dB(A)
Diámetro aprox. 45 cm
Oscilación / Inclinación •	aprox. 80°, oscilación opcional• aprox. 20° de inclinación
Dimensiones Ancho aprox.	85 cm x Profundidad aprox. 73 cm,Altura: aprox. 122 x 136 cm (ajustable)

3. Funciones

El ventilador de pie Brandson (con trípode de soporte) le proporciona una aireación óptima en días calurosos gracias a su potente motor y a sus palas con un diámetro de 45 cm. Con tres velocidades ajustables, un grado de inclinación regulable y la función de oscilación opcional, podrá adaptar el ventilador de forma individual a sus necesidades.

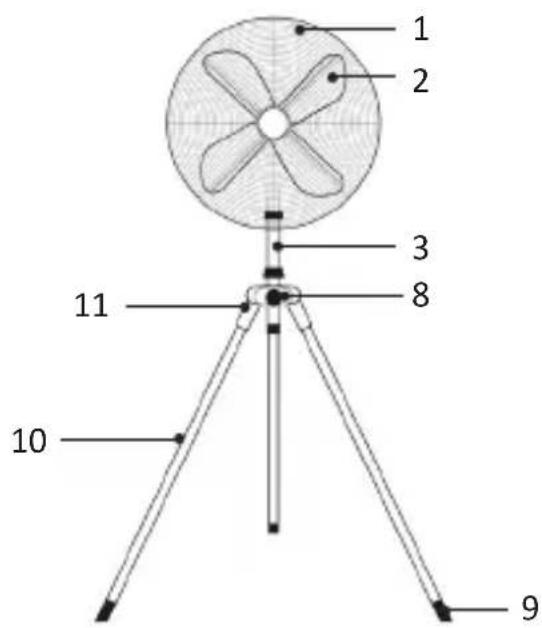

4. Detalles del producto

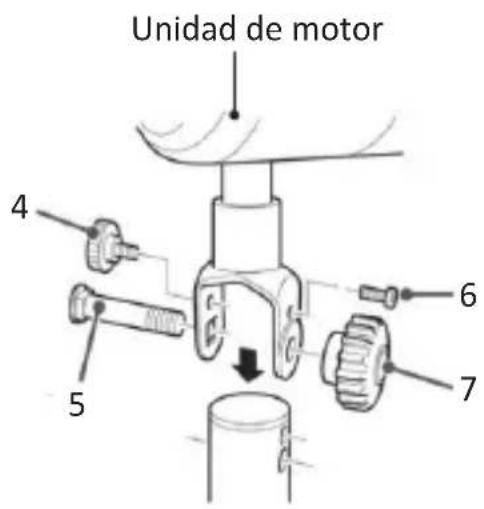

1 2 3 8 11 10 9

Unidad de motor 4 5 6 7

1 Rejilla protectora

2 Palas

3 Barra central

4 Tornillo moleteado pequeño

5 Tirafondo

6 Tornillo limitador

7 Tuerca moleteada para tornillo carrocero

8 Tuerca para el ajuste de altura

9 Pie

10 Pie metálico

11 Acoplador

5. Montaje

Saque el ventilador del embalaje y compruebe que tanto el aparato como el material de montaje estén completos (ver tabla). Por favor, póngase en contacto con el vendedor si falta alguna pieza o presenta daños.

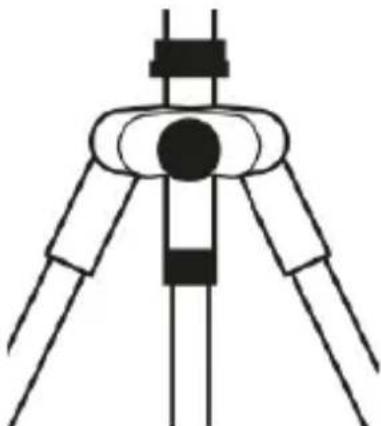

Una los pies de metal (10) con la pieza de acople (11). Atornille luego esta con los tornillos de montaje.

Retire luego las tuercas y los tornillos de la parte superior de la barra central (3) y monte la unidad del motor sobre esta.

5 7 3 5 4 6

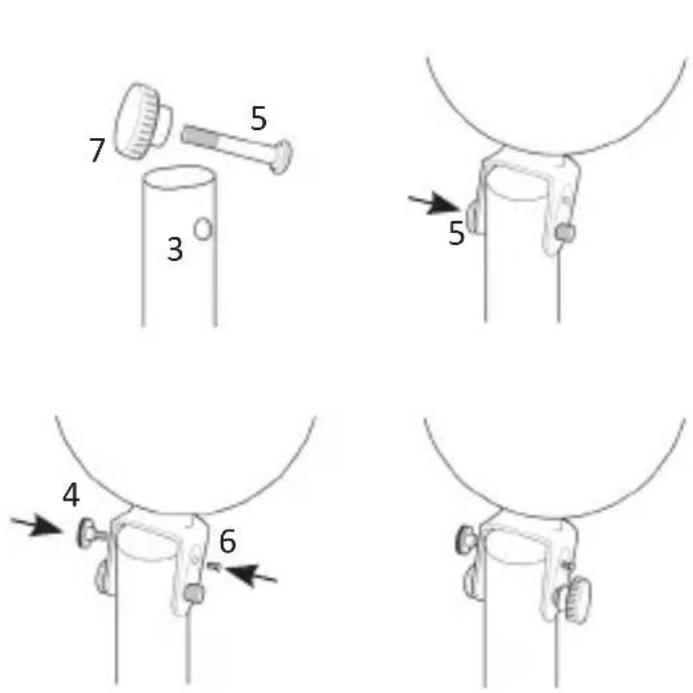

Retire el tornillo en la parte superior de la barra superior y los tornillos de la unidad del motor.

Coloque la unidad del motor sobre la barra superior (3) y fíjela con el tornillo carrocero (5). Monte a continuación el pequeño tornillo de cabeza moleteada (4) y el tornillo limitador (6) como se muestra en la ilustración.

Fije por último la unidad de motor con la tuerca moleteada (3) y el tornillo de cierre (10).

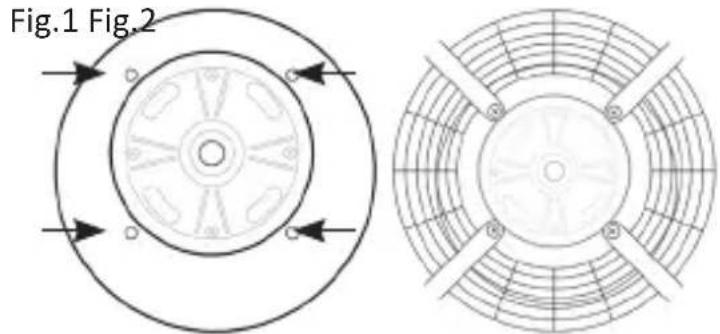

Para finalizar, desenrosque después los tornillos que fijan la rejilla protectora a la unidad del motor (Fig.1). Después, monte la rejilla protectora en la unidad del motor. (Fig.2) Asegúrese de que los 4 orificios del motor coinciden con los cuatro huecos de la rejilla del ventilador. Coloque los tornillos y fíjelos.

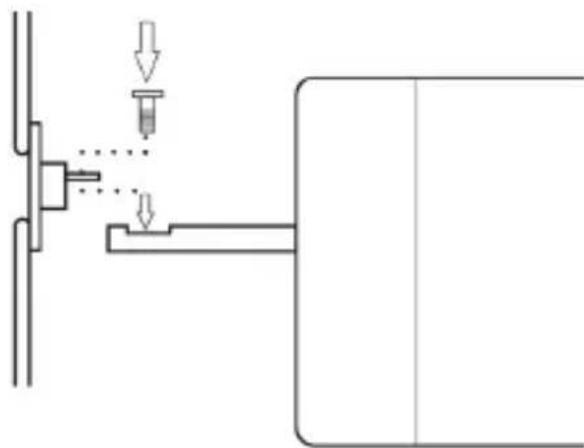

Coloque las palas sobre la unidad de motor y apriete los tornillos con cuidado. Preste atención para que la hélice esté colocado y atornillado correctamente. La ilustración siguiente le muestra cómo montar correctamente la hélice.

Monte después la rejilla delantera sobre la caja posterior y fijela con los ganchos metálicos. Apriete después el tornillo pequeña de la parte inferior de la rejilla.

6. Uso

Coloque el ventilador en un lugar adecuado y conéctelo a una toma de corriente con toma de tierra debidamente instalada de 220-240 V CA. Para conectar el aparato y seleccionar la velocidad, utilice el interruptor giratorio en la parte trasera: 0 = apagado, 1 = lento, 2 = medio y 3 = rápido. Para activar la oscilación pulse la espiga en la parte superior de la unidad del motor. Si no desea utilizar la función de oscilación, tire de la cabeza de la espiga hacia fuera.

Ángulo de inclinación

Puede ajustar el ángulo de inclinación soltando la tuerca moleteada (7) y el tornillo moleteado pequeño (4). Para ello, tire o empuje ligeramente de la jaula protectora hacia adelante o hacia atrás. El tornillo limitador (2) se encarga de impedir que el ángulo de inclinación sea demasiado grande y que la unidad del motor con la jaula protectora puedan volcar.

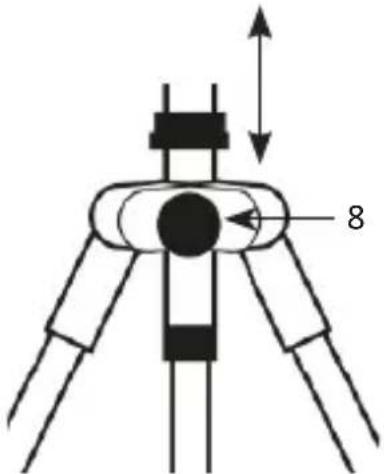

Observación importante: Si el aparato se inclina solo, debe apretar más los tornillos (4) y (7) hasta lograr la fijación deseada. La altura del ventilador se puede adaptar como desee por medio de la fijación para la regulación de (8) la altura del ventilador.

8

7. Limpieza

¡Desenchufe el aparato de la toma de corriente antes de proceder a limpiarlo! Para ello, utilice un paño ligeramente humedecido en agua. No sumerja en ningún caso el aparato en agua para limpiarlo. Esto podría dar lugar a una descarga eléctrica o causar un incendio.

8. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. Tampoco produzca un cortocircuito en el producto. No olvide desenchufar el aparato si no va a usarlo o en caso de tormenta.

El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo alejado de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay posibles daños.

No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna forma. Respete las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes a los descritos en este manual. Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe ser utilizado por personas que han leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

9. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada. Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/EU

Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 303830/304961 satisface los requisitos esenciales y el resto de disposiciones pertinentes según lo establecido en la directiva 2014/65/UE y 2014/30/EU y 2011/65/EU. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
