MANUALE UTENTE 304961 Brandson

Importanti istruzioni sulla sicurezza di questo apparecchio

• Utilizzare l'apparecchio esclusivamente per l'uso privato e per lo scopo previsto. Questo prodotto non è destinato all'uso commerciale. Non utilizzare all'aperto e tenere lontano l'apparecchio da fonti di calore e dalla luce solare diretta.
• Non posizionare l'apparecchio nelle immediate vicinanze di fonti d'acqua come vasca da bagno, doccia, lavandino o piscina.
• Non utilizzare l'apparecchio con le mani bagnate.
• Scollegare immediatamente il cavo di alimentazione se l'apparecchio è diventato umido o bagnato. Prestare

attenzione alla sicurezza personale e non toccare i materiali conduttivi sull'apparecchio.

- Proteggere l'apparecchio contro umidità, spigoli acuti o grandi fonti di polvere. Non immergerlo assolutamente in liquidi.

- Non collocare l'apparecchio nelle immediate vicinanze di fonti di calore (per es. stufe o riscaldamento).

- Scegliere una superficie adatta in modo che l'apparecchio non possa ri-baltarsi.

- Staccare la spina dalla presa di corrente nel caso di non utilizzo, trasporto, oppure pulizia.

- Non lasciare mai il ventilatore incusto- dito e scegliere una posizione lontana dalla portata di animali e bambini.

• Usare l'apparecchio solo con la tensione corrispondente alla sua etichettatura.
• Questo prodotto può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o cognitive o prive di esperienza e conoscenza, premesso che ricevano precise istruzioni sull'utilizzo dell'apparecchio e comprendano i rischi che ne derivano.

- L'apparecchio non è un giocattolo. Gli interventi di pulizia e manutenzione da parte dell'utente possono essere eseguiti dai bambini soltanto sotto adeguata sorveglianza.

- L'apparecchio e il cavo di collegamento devono essere tenuti lontani dalla portata dei bambini fino a 8 anni.

• Per la sicurezza dei bambini, impedire che gli imballaggi (sacchetti di plastica, pellicole, cartone o polistirolo) sia-no accessibili.
• Impedire che i bambini piccoli giochi-no con la pellicola o i sacchetti di plastica! Rischio di soffocamento!
• Azionare l'apparecchio solo con la griglia di protezione chiusa.
• Il ventilatore, la manopola di orientamento e gli interruttori non devono essere bloccati.
• È vietato rimuovere la griglia per la pulizia quando il ventilatore è stato montato.
• Non inserire parti del corpo (per es. le dita) od oggetti attraverso la griglia di protezione.
  • Assicurarsi che i capelli non vengano a

contatto con la griglia di protezione, in quanto potrebbero essere aspirati dal flusso d'aria.

• Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona qualificata al fine di evitare rischi.
• Lasciare raffreddare l'apparecchio prima di effettuare la pulizia, oppure staccare la spina dalla presa di corrente.
• Pulire l'esterno dell'apparecchio con un panno umido e poi asciugare con un panno asciutto e pulito. Non immergere l'alloggiamento nell'acqua per la pulizia.
• Dopo aver montato il ventilatore, la griglia di protezione non deve essere più rimossa.

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Ventilatore
• Istruzioni per l'uso

2) Dati tecnici

Tensione d'ingresso 220-	240 V AC
Potenza assorbita 60 W
Rumorosità Valore di emi	ssione relativo al posto di lavoro al di sotto di 70 dB(A)
Diametro circa 45 cm
Oscillazione / Inclinazione	• Oscillazione commutabile di circa 80°• Inclinabile di circa 20°
Dimensioni Larghezza circa	85 cm, profondità circa 73 cm, altezza da 122 a 136 cm (regolabile)

3. Funzioni

Il ventilatore a piantana (treppiede) Brandon, con un potente motore e una pala del rotore con diametro di circa 45 cm, offre una ventilazione ottimale nei giorni caldi. Con tre livelli di velocità, angolo di inclinazione regolabile e oscillazione attivabile è possibile adattare il ventilatore individualmente alle proprie esigenze.

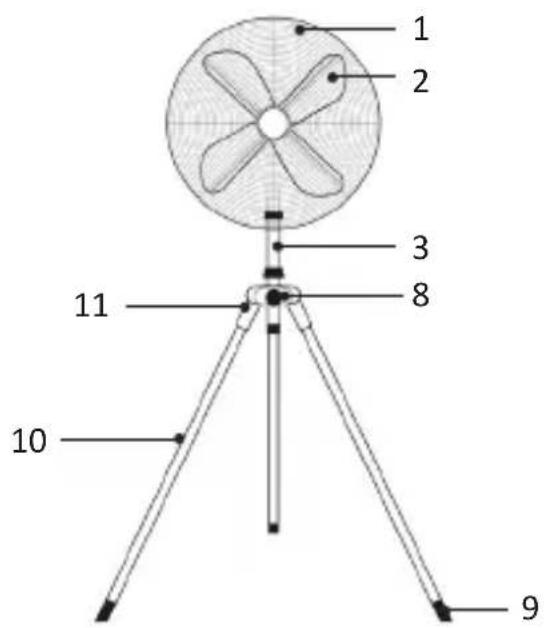

4. Dettagli del prodotto

1 2 3 8 11 10 9

Unità motore 4 5 6 7

1 Griglia di protezione

2 Pale del rotore

3 Barra centrale

4 Vite zigrinata piccola

5 Vite a testa quadra

6 Vite di arresto

7 Dado zigrinato per vite a testa quadra

8 Dado di regolazione dell’altezza

9 Base

10 Piedini in metallo

11 Elemento di giunzione

5. Montaggio

Rimuovere il ventilatore dalla confezione e verificare l'integrità dell'apparecchio e del materiale di montaggio (vedi tabella). Se una parte dovesse essere mancante o danneggiata, si prega di contattare il venditore.

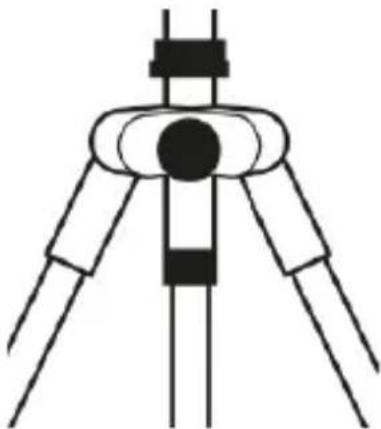

Unire i piedini in metallo (10) con l'elemento di giunzione (11). Successivamente avvitarli con le viti di montaggio.

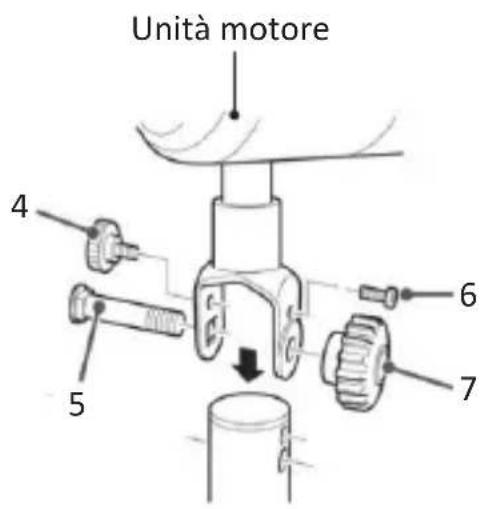

Rimuovere quindi i dadi e le viti dal lato superiore della barra centrale (3) e montare l'unità motore sulla barra centrale.

5 7 3 5 4 6

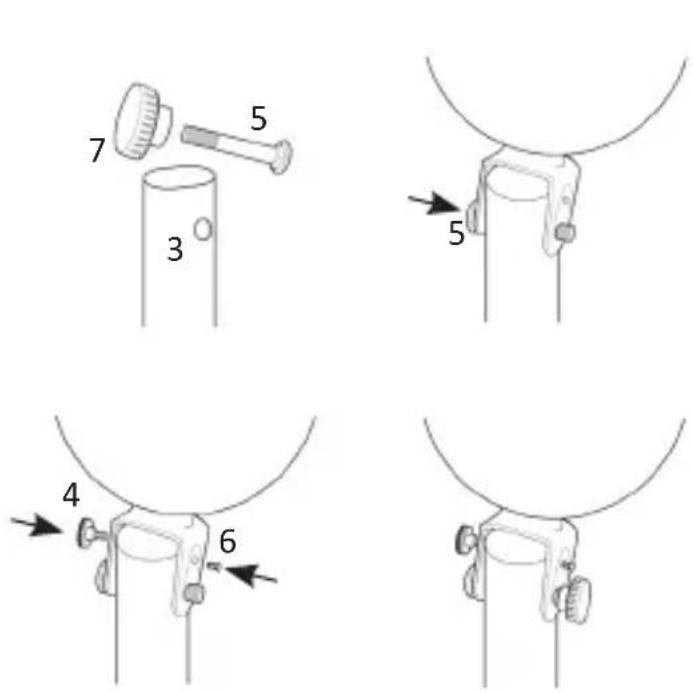

Rimuovere la vite dal lato superiore della barra centrale e le viti dall'unità motore.

Posizionare l'unità motore sulla barra centrale (3) e assicurarla inserendo la vite a testa quadra (5). Quindi montare la piccola vite zigrinata (4) e la vite di arresto (6) come indicato nella figura.

Infine fissare l'unità motore con il dado zigrinato (3) e la vite a testa quadra (10).

Svitare quindi le viti di fissaggio della griglia di protezione dall'unità motore (fig. 1). Montare quindi la griglia di protezione sull'unità motore. (Fig. 2) Accertarsi che i 4 fori del motore coincidano con i 4 fori della griglia posteriore del ventilatore. Inserire le viti e serrarle.

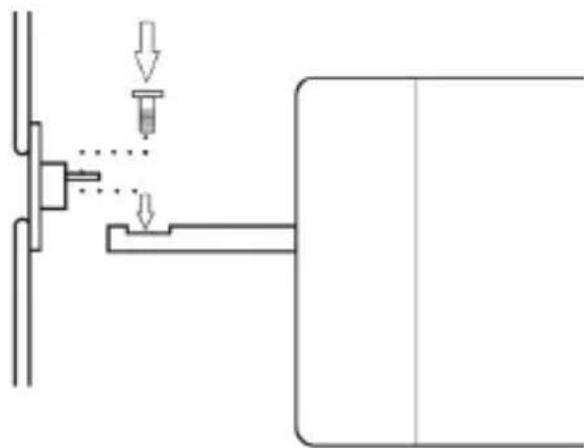

Posizionare quindi le pale del rotore sull'unità motore e serrare con cautela la vite. Accertarsi che il rotore sia montato e avvitato correttamente. La seguente figura illustra il corretto montaggio del rotore.

Quindi montare la griglia anteriore del ventilatore sulla gabbia posteriore e fissarla con le clip metalliche. Infine, stringere la piccola vite sul fondo della griglia.

6. Utilizzo

Posizionare il ventilatore in un luogo adeguato e collegare l'apparecchio a una presa da 220-240V AC installata secondo le prescrizioni. Per mettere in funzione l'apparecchio e per regolare la velocità, usare il selettore sul retro: 0 = off, 1 = lento, 2 = medio e 3 = veloce. Per attivare l'oscillazione, spingere il perno sulla parte superiore dell'unità motore. Quando non si desidera usare l'oscillazione, tirare fuori leggermente la manopola.

Angolo di inclinazione

L'angolo di inclinazione può essere regolato allentando il dado zigrinato (7) e la piccola vite zigrinata (4), premendo ovvero spingendo la gabbia di protezione leggermente in avanti o all'indietro. La vite di arresto (2) fa sì che l'angolo di inclinazione non sia troppo grande e che l'unità motore con la gabbia di protezione possa inclinarsi.

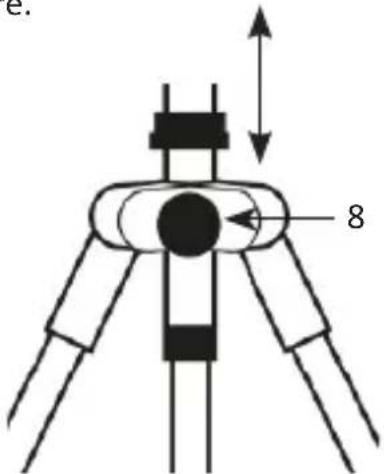

Indicazione importante: Se l'apparecchio dovesse facilmente inclinarsi da solo, è necessario stringere le viti (4) e (7) fino a quando non è garantita la stabilità desiderata! Con il bloccaggio della regolazione dell'altezza (8), l'altezza del ventilatore può essere adattata a piacere.

e. 8

7. Pulizia

Scollegare il cavo di alimentazione dalla presa prima di pulire l'apparecchio. Per la pulizia, utilizzare un panno leggermente umido. L'apparecchio non deve assolutamente essere immerso nell'acqua per effettuare la pulizia. Ciò potrebbe causare una scossa elettrica o un incendio!

8. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni di propria iniziativa. Evitare il contatto con le tensioni di rete. L'apparecchio non conduce corrente solo quando la spina è staccata. Non cortocircuitare il prodotto. Inoltre, non dimenticare di togliere completamente la spina in caso di inutilizzo o temporale.

L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti.

Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare anche le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

9. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sull'elettricità e apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303830/304961 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalle direttive 2014/35/UE, 2014/30/UE 2014/65/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
