BEDIENUNGSANLEITUNG 304961 Brandson

Wichtige Sicherheitshinweise für dieses Gerät

- Benutzen Sie das Gerät nur für den privaten und den dafür vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt. Gebrauchen Sie es nicht im Freien und halten Sie es vor Hitze und direkter Sonneneinstrahlung fern.

- Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.

- Benutzen Sie es nicht mit feuchten Händen.

- Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist. Achten Sie auf Ihre eigene Sicher-

heit und berühren Sie keine leitenden Materialen am Gerät.

• Schützen Sie das Gerät vor Feuchtigkeit, scharfen Kanten oder großen Staubquellen. Es darf nicht in Flüssigkeiten getaucht werden.
• Stellen Sie den Ventilator nicht direkt neben Hitzequellen (z.B. Öfen oder Heizung) auf.
• Wählen Sie eine geeignete Unterlage, damit das Gerät nicht umkippen kann.
• Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.
• Lassen Sie den Ventilator nie unbeaufsichtigt und wählen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.
• Betreiben Sie das Gerät entsprechend

der Geräte kennzeichnung nur mit der Spannung.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Das Gerät und die Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.

• Lassen Sie zur Sicherheit Ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mir Folie oder Plastikbeuteln spielen. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter.
• Der Lüfter sowie die Drehsteuerung und Schalter dürfen nicht blockiert werden!
• Es ist untersagt, das Gitter zur Reinigung zu entfernen, sobald der Ventilator montiert wurde.
• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.
• Achten Sie darauf, dass keine Haare in

Reichweite des Schutzgitters gelangen. Diese können durch den Luftstrom angesaugt werden.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder durch eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Lassen Sie das Gerät abkühlen, bevor Sie das Gerät reinigen oder den Netzstecker aus der Steckdose ziehen.

- Wischen Sie das Gehäuse des Gerätes mit einem angefeuchteten Tuch und trocknen Sie es anschließend mit einem sauberen trockenen Tuch ab. Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

- Nachdem der Ventilator zusammengebaut wurde, darf das Schutzgitter nicht mehr entfernt werden.

Vielen Dank, dass Sie sich für ein Produkt von Brandson entschieden haben. Damit Sie auch Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Ventilator
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-2	40 V AC
Leistungsaufnahme 60 W
Geräuschentwicklung Arbeitsplatzbezogener Emissionswert unter 70 dB(A)
Durchmesser ca. 45 cm
Oszillation / Neigung • ca.	80° ein-/ausschaltbare Oszillation• ca. 20° neigbar
Abmessungen Breite ca.	85 cm, Tiefe ca. 73 cm,Höhe ca. 122 - 136 cm (verstellbar)

3. Funktionen

Der Brandson Standventilator (Dreibeinstativ) sorgt mit einem leistungsstarken Motor und einem Rotorblatt mit einem Durchmesser von 45 cm an warmen Tagen für eine optimale Belüftung. Mit drei Geschwindigkeitsstufen, verstellbarem Neigungswinkel und zuschaltbarer Oszillation können Sie den Ventilator Ihren Bedürfnissen individuell anpassen.

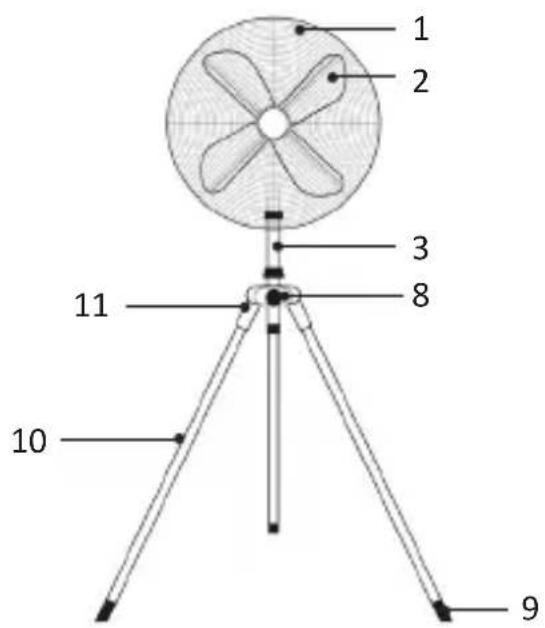

4. Produktdetails

1 2 3 8 11 10 9

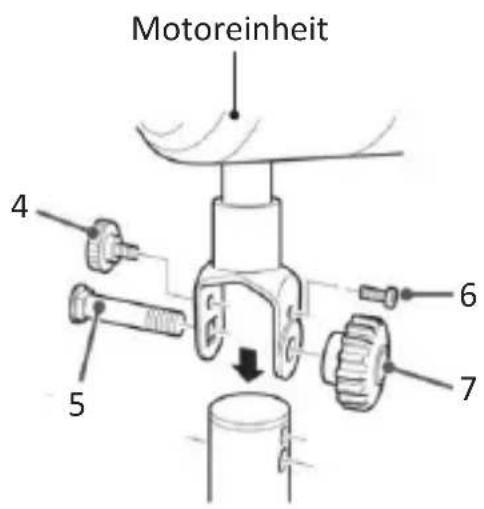

Motoreinheit 4 5 6 7

1 Schutzgitter
2 Rotorblätter
3 Mittelstange
4 Kleine Rändelschraube
5 Schlossschraube
6 Begrenzungsschraube
7 Rändelmutter für Schlossschraube
8 Höheneinstellungs-Mutter
9 Standfuß
10 Metallfuß
11 Kupplungsstück

5. Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie, ob das Gerät so wie das Montagematerial vollständig ist (siehe Tabelle). Bitte wenden Sie sich an den Verkäufer, falls ein Teil fehlen sollte oder beschädigt ist.

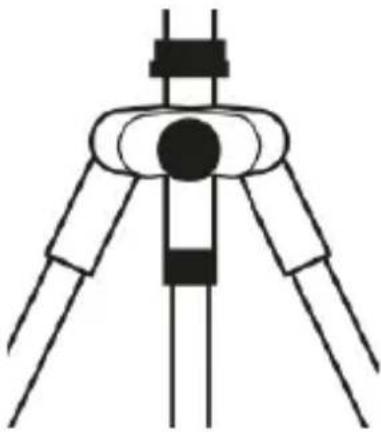

Verbinden Sie die Metallfüße (10) mit dem Kupplungsstück (11). Schrauben Sie diese im Anschluss mit den Montageschrauben fest.

Entfernen Sie anschließend die Muttern und Schrauben von der Oberseite der Mittelstange (3) und montieren Sie die Motoreinheit auf der Mittelstange.

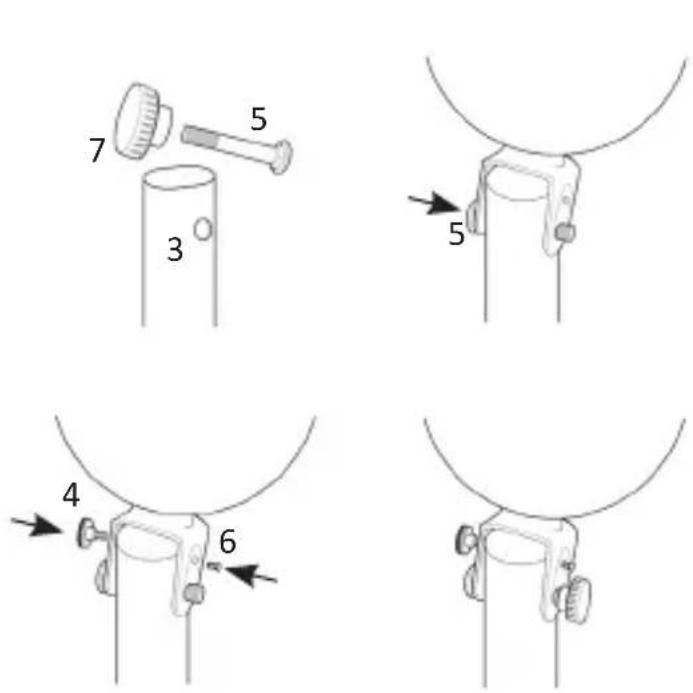

5 7 3 5 4 6

Entnehmen Sie die Schraube aus der Oberseite der Mittelstange und die Schrauben aus der Motoreinheit.

Setzen Sie die Motoreinheit auf die Mittelstange (3) und sichern Sie diese, indem Sie die Schlosschraube (5) einsetzen. Montieren Sie als Nächstes die kleine Rändelschraube (4) und die Begranzungsschraube (6) so wie in der Abbildung ersichtlich.

Befestigen Sie zum Abschluss die Motoreinheit mit der Rändelmutter (3) und der Schlossschraube (10).

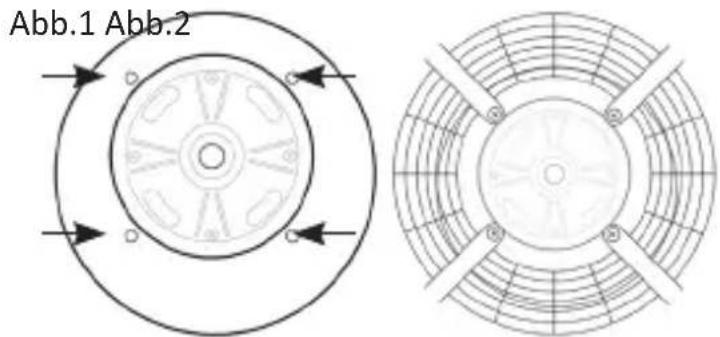

Schrauben Sie anschließend die Befestigungsschrauben für das Schutzgitter von der Motoreinheit ab (Abb.1). Montieren Sie danach das Schutzgitter an die Motoreinheit. (Abb.2) Vergewissern Sie sich, dass die 4 Löcher am Motor mit den 4 Bohrungen am hinteren Lüftergitter übereinstimmen. Setzen Sie die Schrauben ein und schrauben Sie diese fest.

Abb.1 Abb.2

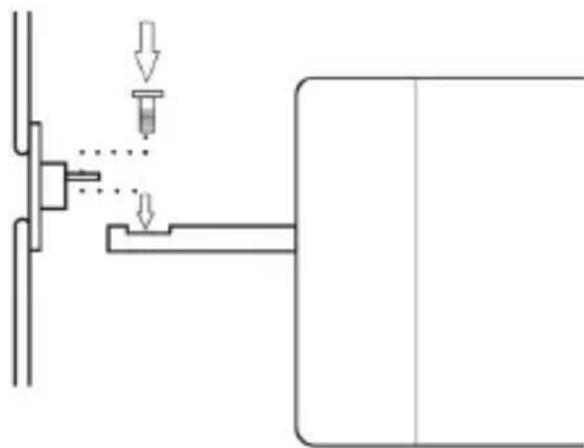

Setzen Sie die Rotorblätter anschließend auf die Motoreinheit und ziehen Sie die Schraube vorsichtig an. Achten Sie darauf, dass der Rotor ordnungsgemäß aufgesetzt und aufgeschraubt wurde. Die folgende Abbildung zeigt die korrekte Montage des Rotors.

Montieren Sie im Anschluss das vordere Lüftergitter auf den hinteren Käfig und befestigen Sie es mit den Metallklammern. Ziehen Sie abschließend die kleine Schraube an der Unterseite des Gitters an.

6. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schließen Sie das Gerät an eine vorschriftsmäßig installierte 220-240V AC Steckdose an. Um das Gerät einzuschalten und die Geschwindigkeit zu regeln, benutzen Sie den Drehschalter an der Rückseite: 0 = aus, 1 = langsam, 2 = mittel und 3 = schnell. Um die Oszillation einzuschalten, drücken Sie den Stift an der Oberseite der Motoreinheit ein. Möchten Sie die Oszillation nicht benutzen, ziehen Sie den Knopf ein Stück heraus.

Neigungswinkel

Den Neigungswinkel können Sie durch Lösen der Rändelmutter (7) und der kleinen Rändelschraube (4) verstellen, indem Sie den Schutzkäfig leicht nach vorne oder nach hinten ziehen bzw. drücken. Die Begrenzungsschraube (2) sorgt dafür, dass der Neigungswinkel nicht zu groß wird und die Motoreinheit mit Schutzkäfig kippen kann.

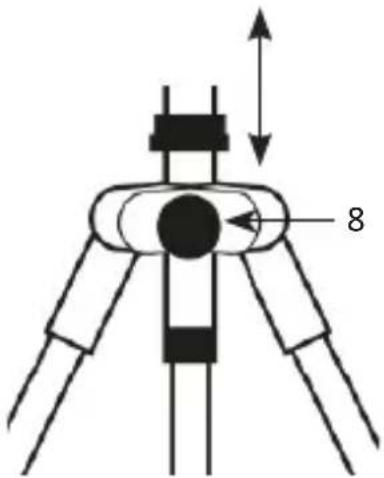

Wichtiger Hinweis: Sollte sich das Gerät eigenständig leicht kippen, müssen Sie die Schrauben (4) und (7) fester ziehen, bis der gewünschte Halt gewährleistet ist! Die Höhe des Ventilators kann durch die Höheneinstellungs-Befestigung (8) beliebig angepasst werden.

8

7. Reinigung

Bitte ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen! Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch. Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies könnte zu einem elektrischen Schlag oder zu einem Brand führen!

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie bitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen.

Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen.

Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303830/304961 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/35/EU und 2014/30/EU und 2011/65/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover

Germany
