MANUAL DE USUARIO CompVT 43CVT122 KICKER

Manual del Propietano | Español

CompVT ALTAVOZ PARA SONIDOS GRAVES

CompVT Subwoofer Manual del Propietario

Modelos: CVT10 | CVT12

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de serie del Subwoofer:

ESPECIFICACIONES

Modelo: CVT10 CVT12
Impedancia nominal [Ω] 2 ó 4 2 ó 4
Fs [Hz] 32.7 32.7
Manejo de potencia continua [RMS vatios] 350 350
Sensibilidad [1W, 1m] 87.2 87.1
Qts	.440
Qms	9.56
Qes	.461
Re [Ω] 2.13 2.16
Vas [ft3, L] 1.30 [37.14] 2.15 [61]
Xmax (Lineal Excursión) [mm] 10.5 10.5
Dimensión externa de bastidor [pul., cm]	10-11/16 [27.1]	12-5/8 [32]
Recorte de instalación [pul., cm]	4-1/4 [10.8]	4-3/8 [11.1]
Diámetro del hueco de montaje, plg [cm]	9-3/16 [23.3]	11 [28.1]
Respuesta de frecuencia [Hz]	25-500	25-500

CABLEADO

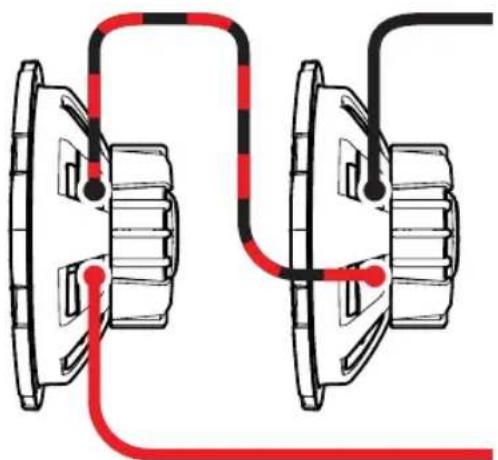

Cableado en serie

Dos 2Ω Altavoces = Carga de 4Ω

Dos 4Ω Altavoces = Carga de 8Ω

Figura 1
Cableado en paralelo

APLICACIONES DE CAJA SELLADA

Los woolers CompVT se desempeñan bien en cualquier tamaño de caja sellada entre las recomendaciones mínimo y volumen máximo. Estos sistemas mostrarán beneficios de ambos diseños: Minimo produce un grave de alto impacto, y máximo genera una prolongación de frecuencia de los graves. En general, el sistema sonará más como el diseño de caja recomendada al que esté más cercano al volumen de su caja. Estas recomendaciones de la caja se han calculado con el espacio aéreo dentro de la caja, e incluyen el desplazamiento del woofer. Todo el espacio aéreo de la caja sellada deberá de llenarse al 50% con relleno holgado de poly-fi I (fi bra de relleno de poliéster.

Sellado Compact

Modelo	Volumen,	pêsL]	Procesamiento de potencia
CVT10	.8 [22.7]		350W RMS
CVT12	1 [28.3]		350W RMS

Sellado SQ

Modelo	Volumen, piesi [L]	Procesamento de potencia
CVT10	3 [85]	300W RMS
CVT12	4.6 [130]	300W RMS

Dimensiones del panel para las cajas selladas mínimas recomendadas con MDF de 3/4 de plg. (1.9cm):

Modelo	Volumon,	pigs] Panel A, plg [cm]	Panel B, plg [cm]	Panel C, plg [cm]
CVT10	.8 [22.7]	18X30.5 [45.7X77.5]	3X30.5 [7.6X77.5]	3X16.5 [7.6X41.9]
CVT12	1 [28.3]	18X36 [45.7X91.4]	3.125X36 [7.9X91.4]	3.125X16.5 [7.9X41.9]

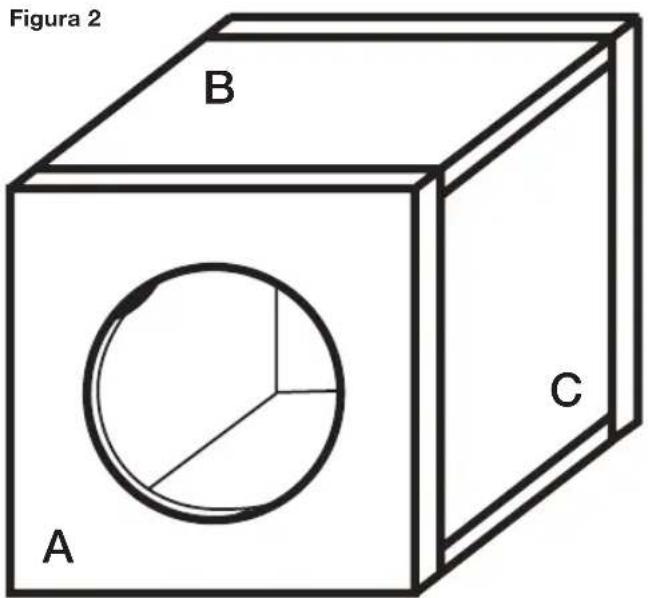

Figura 2 B A C

Para utilizar de la manera más eí ciente el espacio cuando se construya la caja sellada compacta para el subwoofer CompVT, debe usarse la placa espaciadora incluida. La placa espaciadora permite que el subwoofer CompVT quede empotrado en el panel trasero de la caja de subwoofer para minimizar la profundidad de la caja. La placa espaciadora debe quedar fi memente sellada. Primero, con una ranuradora vertical, una broca de corte recto y un posicionador circular, forme un hueco de 1/16 de plg. (2 mm) de profundidad con un diámetro externo de 6 1/2 plg. (16,7 cm) y un diámetro interno de aproximadamente 5 plg. (12,7 cm). Centre el hueco detrás del subwoofer en el panel de atrás. Luego, haga un agujero de 5 1/4 plg. (13,3 cm) de diámetro en el centro del hueco hasta traspasar el panel trasero. Con la placa espaciadora como referencia, haga seis agujeros con una broca perforadora N° 29 de (0,136 plg., 3,5 mm). A continuación avellane cada agujero de tornillo con una broca de 1/4 plg. (6 mm) o una broca avellanadora para que la placa espaciadora ajuste fi memente contra el panel trasero. Quite el revestimiento de papel de la junta de espuma de goma y adhiérala al interior de la placa espaciadora. Luego, fije la placa en la caja con los seis tornillos N° 8. Vea la Figura 3.

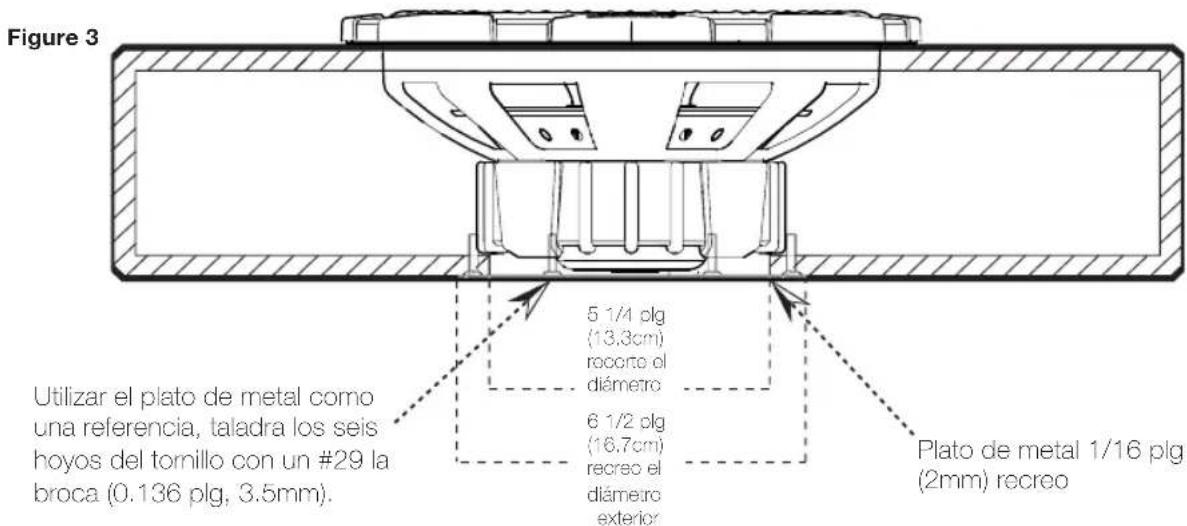

Figure 3 Utilizar el plato de metal como una referencia, taladra los seis hoyos del tornillo con un #29 la broca (0.136 plg, 3.5mm). 5 1/4 plg (13,3cm) recorte el diámetro 6 1/2 plg (16,7cm) recreo el diámetro exterior Plato de metal 1/16 plg (2mm) recreo

APLICACIONES DE CAJAS VENTILADAS

Las cajas pequeñas son mejores para usarse en aplicaciones de espacios limitados. Las cajas más grandes recomendadas rendirán ligeramente más graves en las frecuencias más bajas,

Ventilada Minimo CVT10

CVT12

Caja Volumen, pies ^3 [L] 1.25 [35.4] 1.75 [49.6]

La apertura del puerto, in x in [cm x cm] 2X10.5 [5.1X26.7] 2.5X12.5 [6.4X31.8]

Puerto de Longitud, in [cm] 20 [50.8] 20 [50.8]

Procesamiento de potencia, RMS 300 300

Ventilada Maximo CVT10

CVT12

Caja Volumen, pies ^3 [L] 1.75 [49.6] 2.25 [63.7]

La apertura del puerto, in x in [cm x cm] 2.5X10.5 [6.4X26.7] 3X12.5 [7.6X31.8]

Puerto de Longitud, in [cm] 20 [50.8] 20.5 [52.1]

Procesamiento de Potencia, RMS 300 300

El diseño mínimo ventilado aumenta la efi ciencia de los graves y se ajusta a muchas aplicaciones de espacio limitado. Aún cuando es la caja con orifi cios más pequeña recomendada, la salida desde los 30 a los 80 Hz será considerablemente más alta que cualquier caja sellada. El diseño maximo ventilado tiene incluso mucho más salida en esta banda de frecuencia crucial. El diseño ventilado maximo es el diseño de caja más efi ciente y más grande.

NOTAS DE CONSTRUCCIÓN DE CAJA

Utilice un MDF (panel de fi bra de densidad media) de 3/4" (1,9cm) o de mayor espesor y selle las uniones con silicón. Utilice la "plantilla" dentro del cartón de empaque de su CompVT para marcar el orifi cio de montaje; luego, corte directamente sobre la línea. Estos diseños necesitan refuerzos internos. Añada refuerzos triangulares entre cada uno de los paneles no soportados. Vea la Figura 4.

8

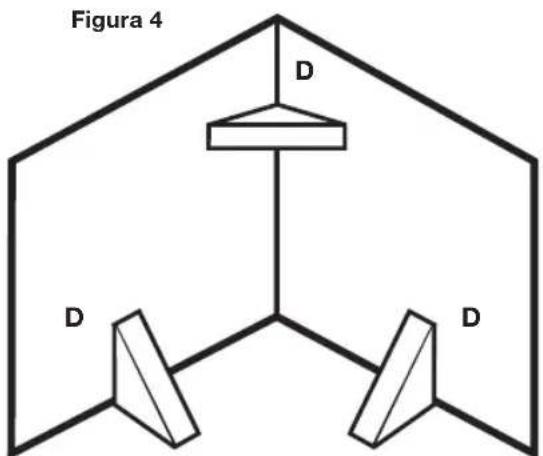

Figura 4 D D D

D = 3 x 3 plg para CVT12
D = 2 x 2 plg para CVT10,

Todas las medidas de pies cúbicos (L) en este manual, incluyen el desplazamiento del woofer. Para las cajas ventiladas, se debe calcular el desplazamiento del puerto, y añadirlo al volumen interno del diseño final.

Use las dimensiones externas del Puerto y multiplíquelas "X X Y X Z", y luego haga la conversión a pies cúbicos. Por ejemplo, las dimensiones del puerto externo del diseño de CVT12 Compact Ventilado son, utilizando 3/4" (1,9cm) MDF:

(12,5" + 1,5" grosor total de la pared MDF) x (2,5" + 1,5" grosor total de la pared MDF) x (20") x (1 pie³ / 1728 pulg³) = 0,65 pie³,

Luego, añada este número al volumen interno de la caja. 1,75 pie ^3 + 0,65 pie ^3 = 2,4 pie ^3 . Vea la Figura 5.

Debido al largo necesario de estos puertos, usted puede desear doblar el Puerto a lo largo de las paredes del fondo y la trasera. Sería impráctico usar puertos redondos para estos diseños.

No instale una abertura de puerto contra una superfi cie sólida, tal como un refuerzo interno, un panel trasero, o una pared de cajuela, de asiento o del panel interior de su vehículo. La abertura del puerto debe permanecer despejada. Utilice la dimensión más pequeña del puerto rectangular como la cantidad mínima de espacio entre la apertura del puerto y cualquier superfi cie sólida para garantizar el fl ujo de aire ilimitado.

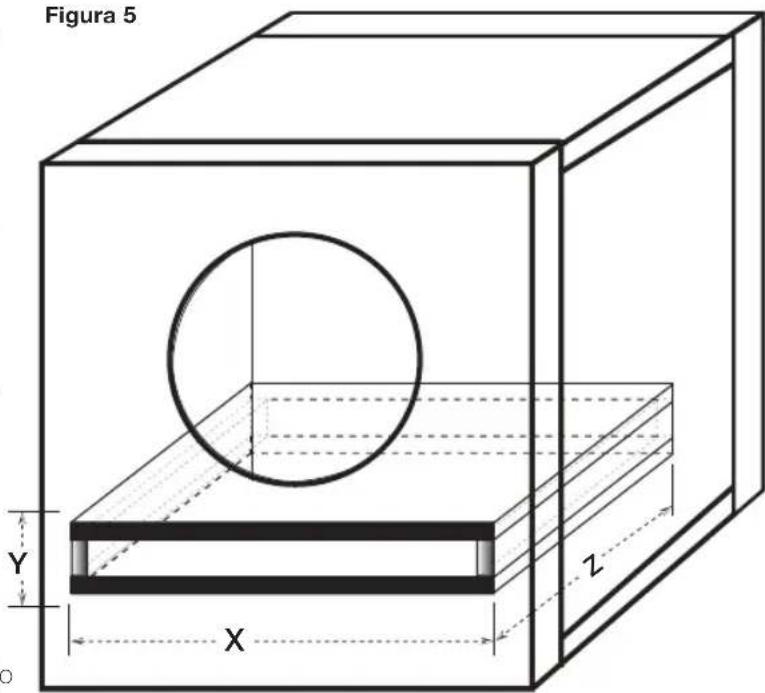

Figura 5 Y X Z

Si prefi ere una respuesta de graves ultra refi nada, deberá rellenar holgadamente su caja CompVT con relleno poly-fi I. Los diseños ventilados requerirán que se cubra el extremo del puerto (ubicado dentro de la caja) con una tela de rejilla, malla de alambre, o metal expandido, para evitar que se salga el relleno de poly-fi I del puerto existente. El uso del poly-fi I disminuirá ligeramente la efi ciencia, pero profundizará y extenderá la frecuencia baja de salida.

Para obtener más consejos sobre construcción de cajas, haga clic en la lengüeta SUPPORT de la página web de KICKER, www.kicker.com. Si tiene preguntas específi cas comuníquese con Servicios Técnicos en correo electrónico a [e-mail].

Sound Check: ¿Una respuesta reducida del bajo? El sistema del cheque que sincroniza invirtiendo una conexión de altavoz de positivo a negativo en el canal de estéreo altavoz para sonidos graves (los canales); si el bajo mejora, el altavoz era fuera de fase.

Nota: Todas las especificaciones y cifras de rendimiento están sujetas a cambios. Visite www.kicker.com para obtener la información más reciente. Para obtener el mejor rendimiento de su nuevo Subwoofer KICKER, recomendamos usar accesorios y cables genuinos de KICKER. Deje pasar dos semanas para que el subwoofer logre su rendimiento óptimo.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañiro para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.
