BEDIENUNGSANLEITUNG CompVT 43CVT122 KICKER

Benutzerhandbuch | Deutsch

CompVT TIEFTÖNER

Authorisierter KICKER Händler:

Einkaufsdatum:

Subwoofer Serien Nummer:

TECHNISCHE DATEN

Modell CVT10	CVT12
Nennimpedanz [Ω] 2 oder 4 2 oder 4
Resonanzfrequenz (Fs) [Hz] 32,7 32,7
Dauerbelastbarkeit [Watt RMS] 350 350
Empfindlichkeit [1W, 1m] 87,2 87,1
Gesamt Dämpfung (Qts) ,440 ,518
Mechanische Dämpfung (Qms) 9,56 10,16
Elektrische Dämpfung (Qes) ,461 ,546
Re [Ω] 2,13 2,16
Äquivalentvolumen (Vas) [ft3, L] 1,30 [37,14] 2,15 [61]
Xmax (Lineare Auslenkung) [mm] 10,5 10,5
Äußere Rahmenabmessungen [in, cm] 10-11/16 [27,1]		12-5/8 [32]
Montagetiefe [in, cm]	4-1/4 [10,8]	4-3/8 [11,1]
Montageausschnitt [in, cm]	9-3/16 [23,3]	11 [28,1]
Frequenzgang [Hz]	25-500	25-500

VERKABELUNG

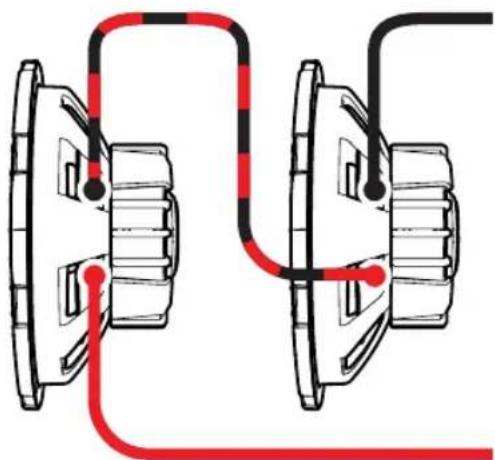

Reihenanschluss

Zwei 2Ω Lautsprecher = 4Ω Load Zwei 4Ω Lautsprecher = 8Ω Load

Abbildung 1

Paralleler Anschluss

Zwei 2Ω Lautsprecher = 1Ω Load Zwei 4Ω Lautsprecher = 2Ω Load

CompVT-Woofer erbringen in geschlossenen Gehäusen jeder Größe optimale Leistungen, von Minimal bis hin zu den empfohlenen Größen für Maximalgröße Volumen. Diese Systeme vereinigen jeweils die Vorteile verschiedener Gehäusegrößen: Die Minimal strahlt starke Basstöne ab und Maximalgröße produzierte eine durchgehende Frequenz von tiefen Bässen. Insgesamt wird das System im Klang eher dem Gehäusedesign nahekommen, das einem größeren Volumen entspricht. Diese Gehäuseempfehlungen wurden unter Einbeziehung des Luftraumes innerhalb des Gehäuses berechnet und berücksichtigen auch ein Versetzen des Woofers. Der Luftraum in völlig abgeschlossenen Gehäusen sollte zu 50% mit loser Polyster-Füllwatte aufgefüllt werden.

Min. Gehäusevolumen

Modell	Volumen	L	Belastbarkeit
CVT10	22,7 L 350W RMS
CVT12	28,3 L 350W RMS

Max. Gehäusevolumen

Modell	Volumen	L	Belastbarkeit
CVT10	85 L	300W RMS
CVT12	130 L	300W RMS

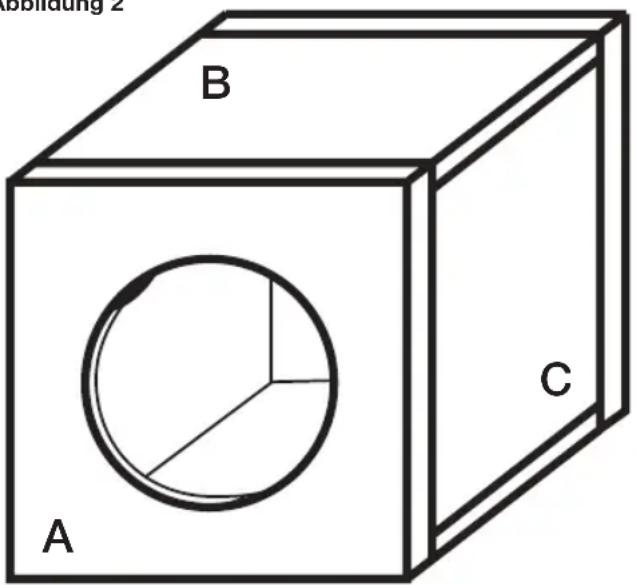

Plattengrößen für GeschlosseneGehäuseKompakt mit 1,9 cm dicken Faserplatten: (Siehe Abbildung 2)

Modell Volumen L Platte A, cm Platte B, cm Platte C, cm
CVT10	22,7	45,7X77,5	7,6X77,5	7,6X41,9
CVT12	28,32	45,7X91,4	7,9X91,4	7,9X41,9

Abbildung 2

A B C Abbildung 2

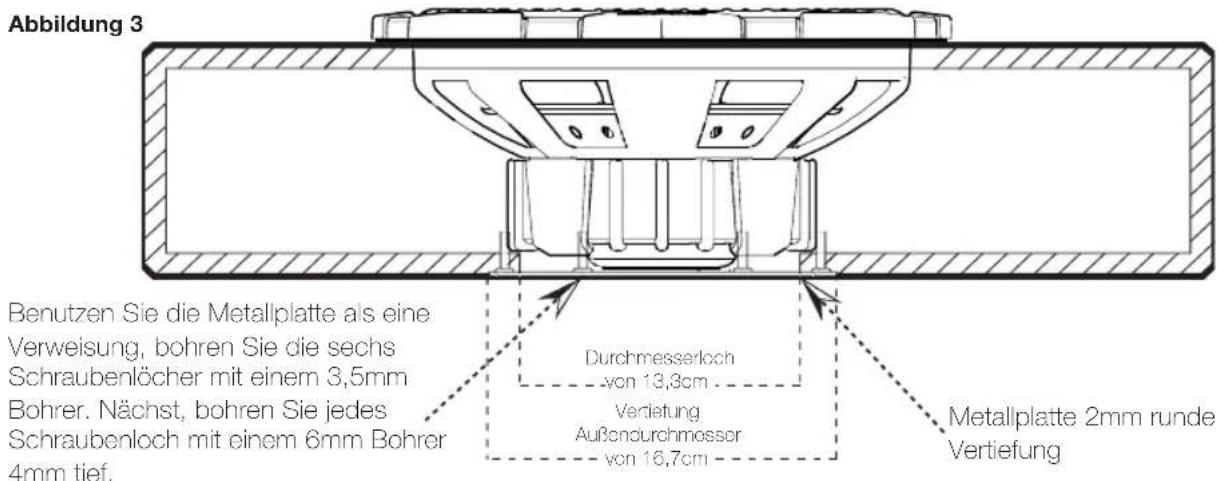

Um den Raum beim Bau des kompakten geschlossenen Gehäuses für Ihren CompVT-Subwoofer effizient zu nutzen, müssen Sie eine Abstandsplatte verwenden. Die Abstandsplatte ermöglicht es, den CompVT-Subwoofer in die Vertiefung an der Rückseite des Subwoofergehäuses einzubauen, um die Gehäusetiefe möglichst gering zu halten. Die Abstandsplatte muss fest abgedichtet sein. Nehmen Sie zuerst einen Fräszirkel, einen Zapfenschneider und einen Kreisbohrer, um eine 2 mm tiefe Vertiefung mit einem Außendurchmesser von 16,7 cm und einem Innendurchmesser von ca. 12,7 cm zu erstellen. Zentrieren Sie die Vertiefung hinter dem Subwoofer auf der Rückplatte. Nehmen Sie die Abstandsplatte als Referenz und bohren Sie die sechs Schraublöcher mit einem 3,5-mm-Bohrer. Versenken Sie dann jedes Schraubenloch mit einem 6-mm-Bohrer oder Holzversenkbohrer, so dass die Abstandsplatte eng in die Rückplatte eingepasst werden kann. Entfernen Sie die Papierabdeckung von der Schaumgummiabdichtung und kleben Sie diese auf die Innenseite der Abstandsplatte. Befestigen Sie dann die Abstandsplatte mit sechs Nr. 8-Schrauben am Gehäuse. Siehe Abbildung 3.

Abbildung 3 Benutzen Sie die Metallplatte als eine Verweisung, bohren Sie die sechs Schraubenlöcher mit einem 3,5mm Bohrer. Nächst, bohren Sie jedes Schraubenloch mit einem 6mm Bohrer 4mm tief. Durchmesserloch von 13,8cm Veriefung Außendurchmessor von 16,7cm Metallplatte 2mm runde Vertiefung

BOXEN MIT VENTILIERTEM GEHÄUSE

Die kleineren Gehäuse eignen sich am besten bei begrenztem Platzangebot. Die größeren empfohlenen Gehäuse strahlen etwas mehr Bassvolumen bei den tiefsten Frequenzen ab.

Ventilierte Kompakt CVT10

CVT12

Gehäuse Volumen, L 35,4 49,6

Port Öffnung, cm x cm 5,1X26,7 6,4X31,8

Port Länge, cm 50,8 50,8

Belastbarkeit, RMS 300 300

Ventilierte SQ CVT10

CVT12

Gehäuse Volumen, L 49,6 63,7

Port Öffnung, cm x cm 6,4X26,7 7,6X31,8

Port Länge, cm 50,8 52,1

Belastbarkeit, RMS 300 300

Das ventilierte Minimal verstärkt die Wirkung der Bässe und passt bei vielen Anwendungen mit begrenztem Platzangebot. Wenngleich es das kleinste der empfohlenen Port-Gehäuse ist, wird die Ausgangsleistung bei 30 bis 80 Hz deutlich höher sein als bei jedem geschlossenen Gehäuse. Das ventilierte Maximalgröße-Design bietet noch mehr Ausgangsleistung in diesem äußerst wichtigen Frequenzband. Das „Vented Maximalgröße“ ist das größte und wirksamste Gehäusedesign.

HINWEISE ZUM BOXEN-AUFBAU

Verwenden Sie eine mindestens 1,9 cm dicke mittelfeste Spanplatte und dichten Sie die Verbindungsstellen mit Silikon ab. Nutzen Sie die „Schablone“, die Sie im Versandkarton Ihres CompVTs fi nden, um das Montageloch anzuzeichnen und schneiden Sie es dann genau entlang der Linien aus.

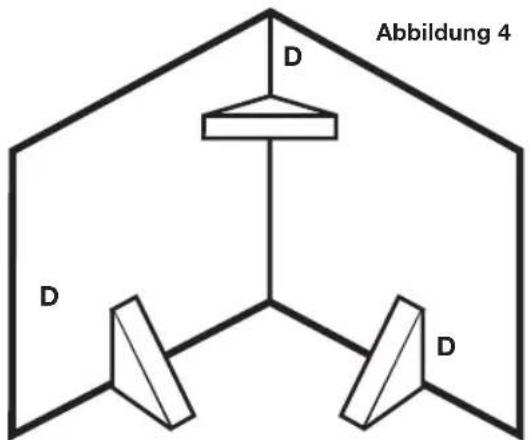

Diese Bauformen müssen von innen her abgestützt werden. Fügen Sie dreieckige Abstützungen zwischen allen größeren, nicht abgestützten Paneelen ein. Siehe

Abbildung 4.

Abbildung 4 D D D

D = 8cm x 8cm für CVT12
D = 5cm x 5cm für CVT10

Alle Maße, die in dieser Anleitung in Kubikfuß (L) angegeben sind, rechnen eine Verschiebung des Woofers mit ein. Für ventilierte Gehäuse muss die Verschiebung des Ports gesondert berechnet und zum Innenvolumen des endgültigen Designs hinzugefügt werden.

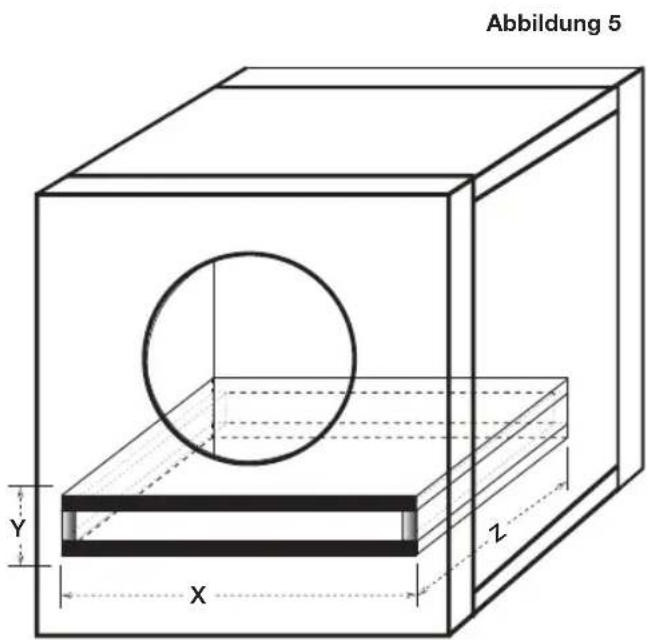

Nutzen Sie die Außenabmessungen des Ports und multiplizieren Sie „X X Y X Z“, dann rechnen Sie die Zahl in Kubikfuß um. Zum Beispiel beim Design CVT12 Vented Compact werden die externen Portabmessungen mit einer 1,9 cm dicken mittelfesten Spanplatte folgendermaßen berechnet:

$$ \begin{array}{l} (1 2, 5 ^ {\prime \prime} + 1, 5 ^ {\prime \prime} \text { Gesamtwanddicke der MDF }) \mathbf {x} \ (2, 5 ^ {\prime \prime} + 1, 5 ^ {\prime \prime} \text { Gesamtwanddicke der MDF }) \mathbf {x} \ (2 0 ^ {\prime \prime}) \mathbf {x} (1 \text { Fuß } ^ {3} / 1 7 2 8 \text { Zoll3 }) = 0, 6 5 \text { Fuß } ^ {3} \end{array} $$

Diese Zahl addieren Sie zum Innenvolumen des Gehäuses. 1,75 Fuß³ + 0,65 Fuß³ = 2,4 Fuß³. Siehe Abbildung 5.

Aufgrund der benötigten Länge dieser Ports können Sie die Ports eventuell entlang des Bodens und der Rückwände anbringen. Es wäre unpraktisch, für diese Designs runde Ports zu verwenden.

Achten Sie darauf, dass Portöffnungen nicht auf festen Flächen wie etwa Innenabstützungen, Rückpanelen oder Rumpfwänden, dem Fahrzeugsitz oder einem Innenpanel Ihres Fahrzeugs anliegen. Die Portöffnung muss unbehindert zugänglich bleiben. Nehmen Sie die kleinste Größe des rechteckigen Ports als Maßstab für den Mindestplatzbedarf zwischen der Portöffnung und jeglicher Art von fester Oberfl äche, um eine ungehinderte Luftzufuhr zu gewährleisten.

Abbildung 5 Y X 1

Wenn Sie eine ultra-weiche Wiedergabe der Bässe bevorzugen, sollten Sie Ihr CompVT-Gehäuse mit Polyester-Füllwatte auffüllen. Bei ventilierten Designs wird man dabei das Ende des Ports (das sich innerhalb der Box befindet) mit einem Metallgitter, feinem Maschendraht oder einer Lochmetallplatte abdecken müssen, um zu verhindern, dass die Polyester-Füllung austritt. Der Einsatz des Polyester-Füllmaterials wird geringfügig die Effi zienz verringem, doch er wird die Ausgabe niedriger Frequenzen vertiefen und erweitern.

Weitere Hinweise zum Gehäusebau erhalten Sie, wenn Sie auf der KICKER-Internelseite (www.kicker.com) auf SUPPORT klicken. Klicken Sie auf Technical Manuals und laden Sie dann das KICKER Handbuch oder Tech Tips herunter. Wenn Sie immer noch offene oder spezifische Fragen haben, können Sie den technischen Kundendienst unter [e-mail] erreichen.

Sound Check: Zu wenig Bass? Prüfen Sie Systemdurchführen schrittweise durch Umkehren einer Sprechersverbindung von positiv zu negativ auf dem Stereo order subwoofer. Wenn der Bass verbessert, war der lautsprecher nicht in richtiger Phase.

Hinweis: Alle technischen Daten und Leistungsangaben vorbehaltlich Änderungen. Bitte besuchen Sie www.kicker.com für die aktuellsten Informationen. Um die beste Leistung aus Ihrem KICKER Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und Kabel von KICKER verwenden. Nach etwa zwei Wochen erreicht der Subwoofer seine optimale Leistung.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vemünftig!

KICKER®

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
