MANUAL DE USUARIO 303894 Medicinalis

Indicaciones de seguridad importantes

• Lea estas instrucciones de uso atentamente. Utilice el aparato solo después de haber leído y entendido las instrucciones de uso.

• No utilise el aparato cerca de materiales u objetos inflamables o gases explosivos.

• iEl aparato solo se ha concebido para un uso privado!

• No es adequado para una supervisión continua de la oxigenación en sangre. La duración maximal de uso no debería superar 30 Minutes.

• Las uñas postizas o pulidas, los hongos, los vendajes y la laca de uñas你能 dar lugar aerrores en la medicación.

• No utilise el aparato junto con o cercada de equipos de IRM, CT o MRT.

• Mantenga el cuerpo, las manos y los

dedos tranquillos durante la medicación. El aparato es muy sensible a los movimientos.

• Si no consigue realizar la medicación en un dedo, repitala utilizing otro punto.
• El flujo sanguineo debe ser buena para lograr una buena medicación. Tener las manos frias o una circulación sanguinea no adecuada, por el motivo que sea, pueda afectar a la medicación. Los vendajes, los manguitsos de tension arterial yotiros objetos que afectan al flujo sanguineo pueda dar lugar a errores en la medicación.
• Asegúrese siempre de que las manos y el aparato está limpios para poder realizar la medicación sin problemas.

• Puede afectar a la precision de los resultados de medicación:

• parada cardíaca o estados de shock

• uñas postizas
• realizar movimientos durante la medicación
• nivel de hemoglobina bajo
• trastornos de la circulación sanguíinea
• un entorno luminoso
• el uso simultáneo de, p. ej.,monguits de tension arterial o catéteres

• presión alta, vasoconstricción, anemia o hipotermia

• El aparato sirve únicamente como asistente para la valoración de la situación del paciente. La evaluación completa del estado de salute solo es possible con la realización por parte de un medico de另一as exploraciones químicas o profesionales.

• El aparato no pueda limpiarse con liquidos ni esterilizarse.

• El oxímetro de pulso no se pueda usar junto con o combinación con otros aparatos.
• El producto no debe operate con piezas adiconales, accesorios uthers aparatos no descriitos en estas instrucciones.
• No intente reparar el aparato en caso de fallos o si está defectuoso. Deje de usar el aparato ypongase en contacto con nuestro servicios de atencion al cliente.

• Los materiales empleados que entraran en contacto con la piel se han sometidos a pruebas de tolerancia. Si, a pesar dearlo, observa reaciones cutáneas,cede de usar el aparato y consulte a su Médico.

• No abra y repare el aparato porque en ese caso no es possible garantizar un buen funciona. La inobservancia de esta referencia anulará la garantía.

• Existe riesgo de asfixia por la ingestion de piezas pequeñas como material de embalaje, pilas, la tapa del compartimento de las pilas, etc.
• No deje que niños pequeños o bebés juguen con el aparato.
• Protejalo del polvo, golpes, la humedad y temperatas extremas.
• Durante la medicación, no mire directamente al interior de la carcasa. La luz roja y la luz infrarroja invisible son dañinas para los ojos.

No utilise el oxímetro de pulso

• si es alergico a la goma

• si el aparato o el dedo que va a utiliser están humedos

• en dedos grandes que no quepan en el aparato (punta de los dedos: ancho aprox.
  >20 ~mm , espesor aprox. >15 ~mm
• en dedos con anomalías anátómicas, edemas, cicatrices o quemaduras

Gracias por escoger un producto de MEDICINALIS. Para que pueda disfrutar durante mucho tiempo de su adquisión, le rogamos que lea atentamente las siguientes instrucciones de uso.

1. Volumen de suministro

• Oxímetro de pulso
• Instruetiones de uso
  Correa de transporte

2. Datos&Tecnicos

Suministro de energia 2x	pilas de tipo AAA de 1,5 V
Consumo de energia < 30	mA
Temperatura de servicios	de 5°C a 40°C
Temperatura de almacenimiento	de -10°C a 40°C
Humedadambiental	• 15 % - 80 % durante el funcionaimiento • 10 % - 80 % durante el alcarnamenito
Presión del aire 70 kPa -	106 kPa
Rangos de medicación	• SpO2 (saturación de oxígeno): 70%-99% • PR (pulso): 30 bpm - 240 bpm
Precisión ± 1BPM o ± 2%

3. Función

El oximetro de pulso sirve para determinar de forma no invasiva y continua el valor de SpO2 (saturacion de oxigeno) y PR (frecuencia cardiaca/pulso). Es capaz de medir de forma rápida y precisela los values SpO2 y PR. La saturacion de oxigeno muestra el percentaje de hemoglobina en la sangre arterial cargada con oxigeno. Es, por tanto, un parametro importante para valorar el funcionaatorio respiratorio. Para la medicación, el oximetro de pulso utilizes haces de luz con distinas longitudes de onda que impactan con el dedo colocado bajo de la carcasa. El producto no es adecuado para una supervisión continua de los pacientes.

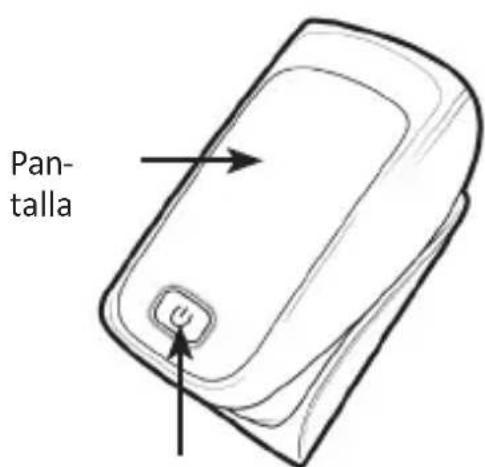

4. Detalles del producto

Lado delantero Lado posterior

Botón Encendido/apagado

en bpm (latidos por minuto)

5. Puesta en marcha

Saque el producto del embalaje y retire todo el material de embalaje. Abra el compartmento para pilas en la parte posterior del aparato y colque 2 pilas AAA de 1,5 V. Preste atencion a la polarizacion correcta de los contactos. Revise el oximetro de pulso con regularidad para asegurarde que no presenta daños visibles y que la carga de las pilas es suficiente. Si lo desea,可以更好 atar la correa de transporte suministrada a los+puntos previstos paraarlo.

6. Manejo

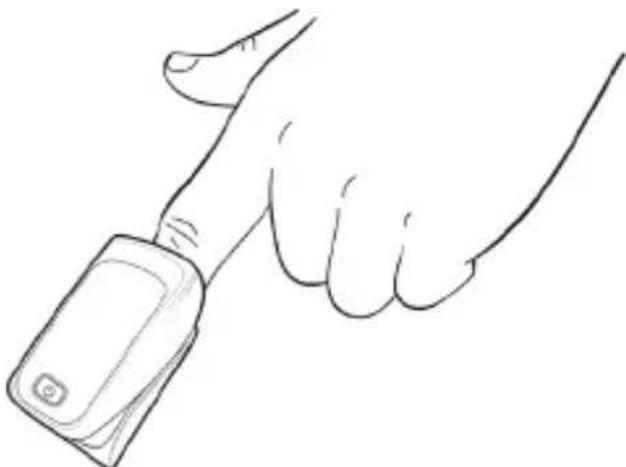

1. Inserte un dedo, tal y como se muestra a continuacion, en la abertura del oximetro de pulso. Mantenga el cuerpo, la mano y el dedo tranquillos. Asegúrese de que la una del dedo quede mirando hacla pantalla.

1. Pulse el botón «Encendido/apagado». El aparato comenzará la medicación. No se pueda durante el proceso de medicación.

2. En la pantalla aparecerán, unosegundos más tardes,losvalores medidos.

Paracaebar el sentido de visualizacion de la pantalla, pulse el boton «Encendi-do/apagado».Puede visualizar la pantalla en 6 sentidos distinctos,que se pueda cabiar.

Indicacion: Una vez retirado el dedo del aparato, este pasa el modo de reposo tras aprox. 6 segundos.

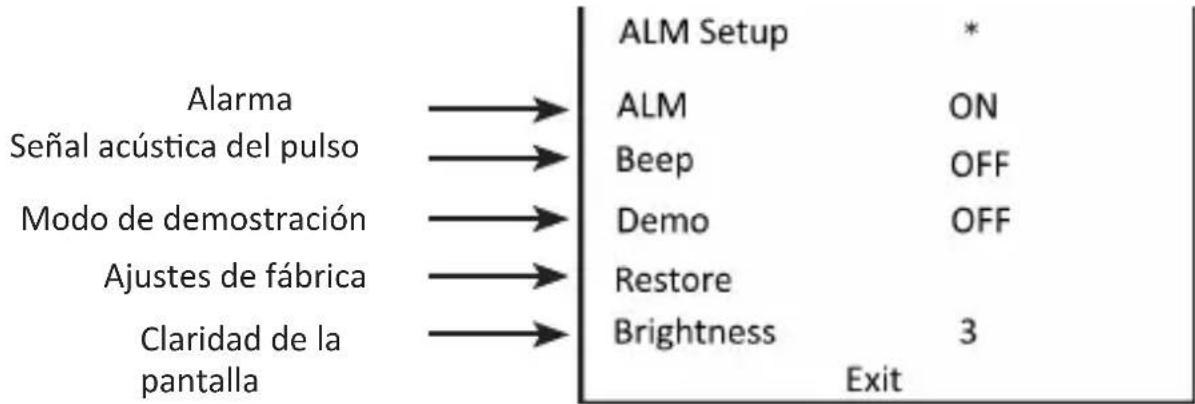

6.1 Ajustes de los parámetros («ajustes de sonido» / «ajustes estandar»)

1. Presione y mantenga pulsado el botón «Encendido/apagado» durante uno 3seguidos para acceder almenú de los parámetros.

1. Pulse el botón «Encendido/apagado» brevamente para desplazarse hacía abajo. El símbolo «*» se desplaza una linea hacía abajo cada vez que pulse el botón «Encendido/apagado» y muestra qué ajustes pueda editar.

2. Selección el ajuste deseado y presione y mantenga pulsado el botón «Encendido/apagado» duranteunos 3segundos para editarlo.

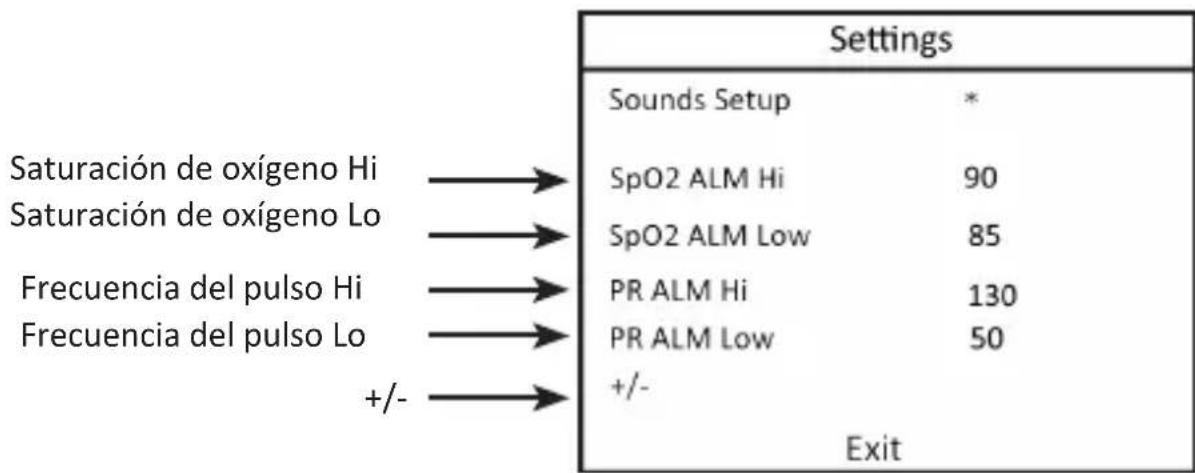

6.2 Ajustes de los parámetros («ajustes ALM»)

1. Presione y mantenga pulsado el botón «Encendido/apagado» duranteunos 3segundos para acceder almenú de los parámetros.A continuación,mantenga pulsado el botón de nuevoanos 3segundos para abrirlos «Ajustes ALM».

1. Pulse el botón «Encendido/apagado» brevamente para desplazarse hacía abajo. El símbolo «*» se desplaza una linea hacía abajo cada vez que pulse el botón «Encendido/apagado» y muestra qué ajustes pueda editar.

2. Selección el ajuste deseado y presione y mantenga pulsado el botón «Encendido/apagado» durante uno 3segundos para editarlo. Sicee editing los values de forma algo mas rapiida, mantenga pulsado el botón «Encendido/apagado».

Indicación: Si desea cambiar la función «+/-» a «++», poderacular los valores como se describe en el punto 3. Si la funciona está configurada en «-», poderacular los valores (como se describe en el punto 3).

1. Si el oximetro de pulso alcanza el valor de alarma, sonará un pitido@mñtras el valor supere el limite.

7.Índice de perfusión

El indice de perfusión (PI) es la estimación relativa del pulso en el punto de medicación del oximetro de pulso.

8. Valoración de los resultados de medicación

En la tablasumaearrauna valoracionapproxima.esta sirveunicamente comoayuda.Consulteasu medico paraobteneruna valoracionmaspecisa.

Saturación de oxígeno (SpO2)	Valoración
94 % - 99 % Rango no	mal
90 % - 93 %	Rango bajo (se recomienda consultar a un., médico)
< 90 %	Rango crítico (consultar a un Médico de inmediato)

Tenga en cuenta que la saturación de oxígeno se ve muy afectada a grandes alturas sobre el nivel del mar. Solicite siempre información a sumedicalo antes de realizar la medicación.

La tablasuma muestra los efectos a distinguas alturas sobre el nivel del mar.Esta tabla no es aplicable a personas con afeeciones previas como enfermedades de las vias respiratorias, insuficiencia cardiaca, etc. En su caso, los sintomas peuvent aparecer a alturas muy inferiores.

Altura	Saturación de oxígeno aproximada previsible	Conseccuencias
1500-2500 m	>90	Por lo general, ausencia de mal de.altura
2500-3500 m	~90	Mal de.altura, adaptación recomendedada
3500-5800 m	<90	Aparicio muy_freqidente de mal de.altura, adaptación imprescindible
5800-7500 m	<80 Residencia temporal, hipoxia grave
7500-8850 m	<70 Riesgo inmediato para la vida

9 Limpieza, cuidado y mantenimiento

9.1 Limpieza

Limpie la carcasa del aparato con un paño suave seco antes de cada uso. Limpie la esterilla de goma en la «zona de medicación» con alcohol Médico y un paño suave humedo.

9.2 Cambiar las pilas

Cambie sin demora las pilas si en la pantalla aparece el símbolo de bateria bajo. Preste atencion a la polarizacion correcta de los contactos.

Si no va a utiliser el aparato durante más de un mes, retire las pilas para estarlos posibles fugas.

10. Advertencias de seguridad y exoneracion de responsabilidad

No intenteAbrir eldispositivo pararealizar reparaciones o Modifications. Evite elcontacto con la redelectrica.Elaparato solo está libre de tension cuando está desconectado.No produzca un cortocircuito en el producto.Desenchufe el aparato si no lo va autilizar o durante las tormentas.

El dispositivo no admite la operation en exteriores, utilizes el solo en enternos secos. Protejalo contra la humedad, el agua y la nieve. Mantengalo protegido de las altas temperatas. No lo someta achangos de temperatura repentinos o fuertes vibraciones porque this could gnar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usese el dispositivo, si ha recubi-do golpes o ha sido dañado de una forma. Cumpla con las determinaciones y limitaciones naciales. No use el dispositivo para usos differentes de los que hasido創造o.

Este producto no es un juguete. Conservelo fuera del alcance de los niños o de personas con las capacities físicas diminuidas. Cualquier reparación o cambio en el dispositivo que no haya sidoheets a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe serutilrado por personas que han leido y entendido este manual. Las specifications del dispositivo podencambiarse sin que seanecessaryrealizarunavisoprevio.

11. Indicaciones de eliminación

Los dispositivos electricos y electrónicos no deben eliminarse con los residuos dométricos según la directiva europea WEEE. Sus componentes debenSeparated para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueda producir daños al medio ambiente en caso de una eliminación inadequada.

Como usuario, está obligado por la ley de dispositivos electricos y electrónicos a reenviar de forma gratuite los dispositivos electricos y electrónicos al final de su vida útil al fabricante, al punto de vente o al punto de recogida Pública asignIFICADO. La legislación de cada País tiene sus propiasDispositioniones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovech(amIENTO y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

12. Indicaciones sobre la eliminacion de las pilas

En lo que respects a la distribución de las pilas o el suministro de dispositivos con pilas, el proveedor está obligado a informar al cliente de loisible: En calidad de usuario final, el cliente está legalmente obligado a devolver las pilas usadas. Puede reenviar las pilas usadas que el proveedor haya suministrado como pilas新品as en sus produits Gratisamente al almacén de envio (dirección de envío). Los@simbolosmostatados en la pilas tienen los siguientes significados: Pb = La pila contiene más de un 0,004 % de su peso en plomo, Cd = La pila contiene más de un 0,002 % de su peso en Cadmium, Hg = La pila contiene más de un 0,0005 % de su peso en mercury.

El símbolo del contentedor tachado significa que no debearrojarse la pila a la basura domestica.

Directiva WEEE 2012/19/UE
Número de registrar WEEE: DE 67896761

La Empresa WD Plus GmbH declares por la presente que el aparato 303894 satisface los requisitos esencias y el resto de disponeciones pertinentes según lo establishido en la directiva 93/42/EEC. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
