Tipo de producto	Contador de energía
Tensión de entrada	180-250 V CA, 47-63 Hz
Corriente máxima	16 A
Potencia máxima	3680 W
Memoria de datos	Batería interna Ni-MH 3,6 V 20 mAh
Rango de medición de tensión	0,0 V - 9999 V
Rango de medición de corriente	0,000 A - 65,00 A
Rango de medición de potencia	0,0 W - 9999 W
Rango de medición de frecuencia	0-9999 Hz
Rango de medición del factor de potencia	0,00 - 1,00
Rango de medición de consumo	0,000 kWh - 9999 kWh
Rango de medición de precio	0,00 - 99,99
Temperatura ambiente	0-40°C
Alimentación de la memoria	Batería interna Ni-MH 3,6 V 20 mAh
Pantalla	Pantalla LCD con varios modos
Funciones principales	Medición de tensión, corriente, potencia, factor de potencia, kWh, costo, temporizador (día), potencia min/máx
Seguridad	Protección contra sobrecargas (OVERLOAD), no exceder 3680 W
Mantenimiento y limpieza	Reemplazar las pilas si valores erróneos, recargar la batería interna cada 3 meses
Garantía	2 años

Preguntas frecuentes - 305745 Arendo

¿Cómo instalar el dispositivo por primera vez?

Retire la tira de plástico del compartimento de pilas en la parte trasera, luego enchufe el dispositivo en un tomacorriente. A continuación, conecte el dispositivo a medir al enchufe del dispositivo de medición. La pantalla se enciende automáticamente.

¿Qué significa el parpadeo 'OVERLOAD'?

El parpadeo 'OVERLOAD' indica que el consumo de energía supera el límite de sobrecarga definido. La potencia máxima permitida es de 3680 W. Reduzca la carga o retire dispositivos.

¿Cómo ingresar el precio del kWh?

Presione brevemente la tecla 'COST' hasta ver el precio por kWh. Luego mantenga presionado 'COST' durante 5 segundos. Use 'FUNC' para seleccionar el dígito a modificar, luego 'UP'/'DOWN' para ajustarlo. Confirme con 'COST'.

¿Por qué se detiene el cronómetro?

El cronometraje se detiene cuando el consumo del dispositivo conectado es inferior a 2 W. La medición del tiempo se reanuda automáticamente cuando el consumo supera este umbral.

¿Cómo restablecer el dispositivo?

Si el dispositivo no se enciende o las mediciones son erróneas, presione la tecla 'Reset' durante unos segundos. Esto restablece el dispositivo manteniendo los ajustes de precio.

¿Qué hacer si la pantalla no se enciende?

Asegúrese de que el dispositivo esté enchufado en un tomacorriente funcional. Si no se muestra nada, presione prolongadamente 'Reset'. Si el problema persiste, la batería interna puede estar descargada; enchufe el dispositivo durante 24 horas para recargarla.

¿Puedo conectar varios dispositivos en serie a este contador?

No, está prohibido conectar varios contadores en serie. El dispositivo debe enchufarse directamente a un tomacorriente de pared. No exceda la potencia máxima de 3680 W.

¿Cómo cargar la batería interna?

Enchufe el dispositivo en un tomacorriente durante aproximadamente 24 horas. Realice esta operación antes del primer uso y cada 3 meses para mantener la batería interna Ni-MH en buen estado.

¿Cuál es la potencia máxima admitida?

La potencia máxima es de 3680 W (16 A a 230 V). No conecte nunca un dispositivo que supere este valor, so pena de dañar el contador.

¿Cómo interpretar las diferentes pantallas?

Use la tecla 'FUNC' para alternar entre los modos: potencia (W) + costo (COST), kWh + días (DAY), tensión (V) + frecuencia (Hz), corriente (A) + factor de potencia, potencia mínima y máxima, y precio por kWh. Cada modo muestra los valores correspondientes.

MANUAL DE USUARIO 305745 Arendo

Muchas gracias por escoger un producto de Bearware. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Contenido

• Aparato de medición de costes energéticos
• Instrucciones de uso

2. Datos técnicos

Tensión eléctrica 180-250 V CA; 47-63 Hz
Intensidad máxima de la corriente 16 A
Potencia máxima 3680 W
Dispositivo de almacenamiento de datos del suministro de energía	Ni-MH 3,6 V 20 mAh (incluido en el volumen de suministro)
Sistema de almacenamiento A pilas en caso de caídas de corriente
Temperatura ambiental 0-40°C

3. Indicador/rango de medición

Tensión 0,0 V - 9999 V
Corriente 0,000 A - 65,00 A
Rendimiento 0,0 W - 9999 W
Frecuencia 0-9999 Hz
Factor de potencia 000 - 1,00
Consumo 0,000 KWH - 9999 KWH
Precio	0,00 - 99,99

4. Puesta en marcha

Antes de la primera puesta en marcha, controle que los componentes del aparato estén intactos y que funcionen correctamente. Saque el producto del embalaje y quite la tira de plástico que sobresale del compartimento para las pilas en la parte posterior del aparato. Conecte al aparato de medición los dispositivos eléctricos cuyo consumo de energía desee registrar. Enchufe el aparato de medición de costes energéticos a una toma de corriente con toma de tierra debidamente instalada.

El aparato está listo para ser utilizado. Encontrará información detallada sobre el manejo y las opciones de configuración en las secciones siguientes de estas instrucciones de uso.

¡Atención! La medición del tiempo se detiene cuando el valor de consumo es inferior a 2 W.

Si no es posible poner en funcionamiento el aparato de medición de costes energéticos, pulse durante algunos segundos el botón «Reset»

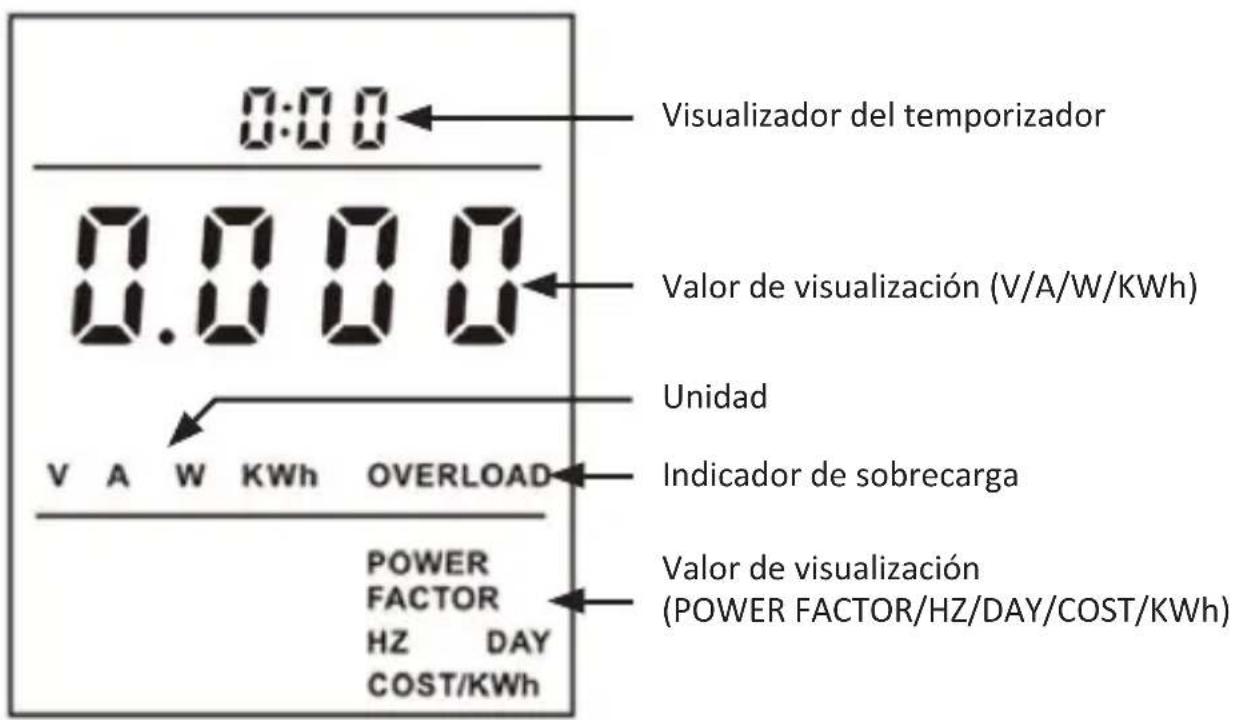

5. Indicadores y controles

Indicador en pantalla	Valor mostrado
V Tensión eléctrica
A Intensidad de la corriente
Hz Frecuencia
POWER FACTOR Factor de potencia
OVERLOAD Límite de sobrecarga
W Rendimiento
KW/h Kilovatios por hora
COST/kWh Precio del kilovatio por hora
Day	Tiempo (en días) durante el cual se ha consumido energía; el valor aumenta en una cifra cuando la medición ha contado 24 horas

5.1 Indicador del temporizador

El indicador del temporizador muestra el tiempo durante el cual se ha producido un consumo de energía. Preste atención a los siguientes puntos:

- el recuento vuelve a empezar desde cero transcurridas 24 horas. El valor "Day" (día) de la pantalla COSTE aumenta en un número.

- El consumo energético del aparato conectado debe suponer, como mínimo, 2 W para que la medición del tiempo continúe.

5.2 Cambiar entre indicadores

Utilice el botón «FUNC» para cambiar la visualización de la pantalla y entre los modos. Las gráficas siguientes muestran los distintos modos de visualización entre los que puede cambiar.

123

456

7

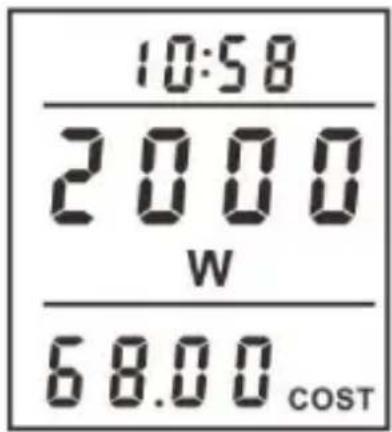

1 Indicador de rendimiento (W) + indicador de costes (COST)

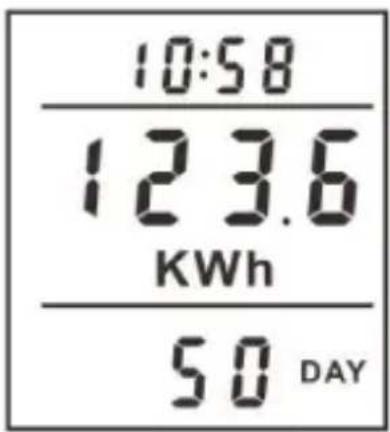

2 Kilovatios por hora (KWh) + indicador del día (DAY)

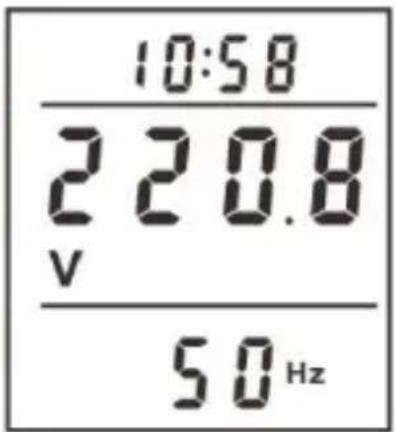

3 Indicador de tensión (V) + indicador de frecuencia (Hz)

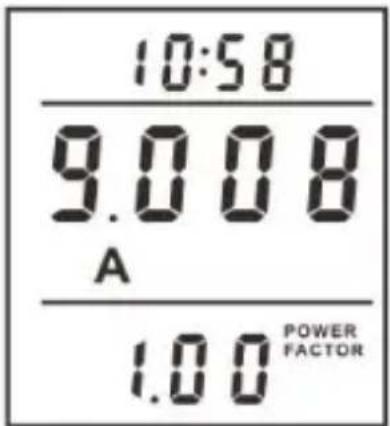

4 Amperaje (A) + factor de potencia (POWER FACTOR)

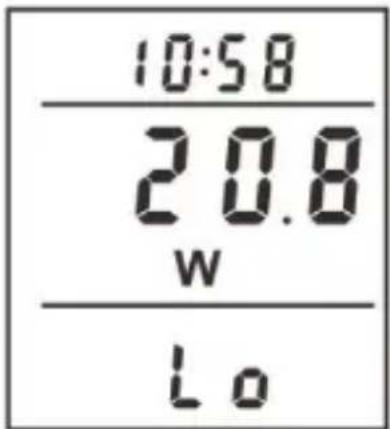

5 Mínima potencia medida (W)

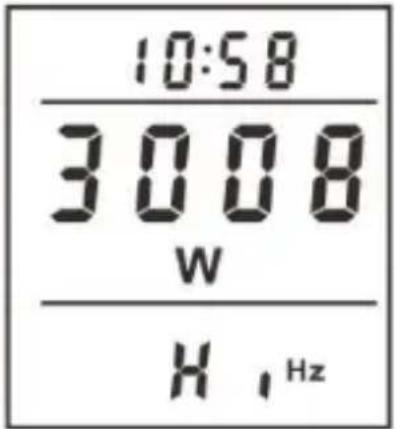

6 Máxima potencia medida (W)

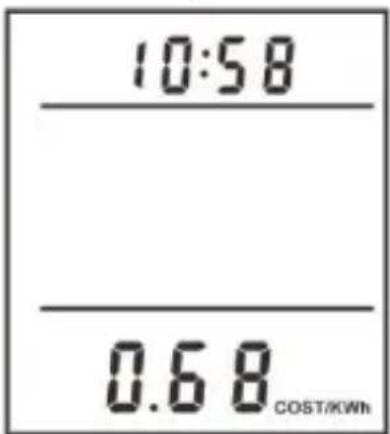

7 Precio por KWh

6. Introducir el precio de la energía

- Conecte el aparato de medición de costes energéticos antes de usarlo por primera vez y cada 3 meses durante unas 24 horas en un enchufe para cargar la batería interna.

1. Pulse el botón «COST» brevemente hasta que aparezca el precio por KWh en la pantalla.
2. Pulse y mantenga pulsado el botón «Cost» durante unos 5 segundos para introducir el precio actual de la electricidad por kilovatio-hora.
3. Utilice el botón «FUNC» para seleccionar la cifra deseada que desea configurar. La cifra correspondiente empezará a parpadear.
4. Use los botones «UP» o «DOWN» para configurar las cifras del modo deseado. Pulse el botón «COST» para confirmar los ajustes.

6.1 Límite de sobrecarga

Indicación: El aparato de medición de costes energéticos se ha diseñado para una potencia máxima de 3680 W. No configure el límite de sobrecarga por encima de este valor y no conecte ningún dispositivo cuyo valor de consumo energético sea superior a 3680 W.

Si el consumo energético supera el límite de sobrecarga, la palabra "OVERLOAD" parpadea en el indicador de la energía.

7. Declaración de garantía

El fabricante ofrece una garantía sobre la fabricación y los materiales de este producto de 2 años. Las reparaciones incluidas en la garantía solo pueden realizarse por un servicio de atención al cliente autorizado. Debe presentarse el tique de compra original como prueba.

Quedan excluidos de esta garantía: desgaste normal, modificaciones y cambios, daños causados por negligencia, influencia externa, utilizaciones para las que el producto no se haya concebido o productos desmontados parcial o totalmente.

8. Indicaciones de uso importantes

• Utilice el aparato solo en interiores.
• No conecte varios temporizadores entre sí.
• El aparato solo está libre de carga mientras está desconectado del enchufe.
• Utilice el aparato únicamente cuando esté seco.
• No debe sobrepasarse la potencia eléctrica máxima indicada.
• Este producto no requiere ningunas condiciones de ventilación específicas. Por motivos de seguridad, asegúrese de que el producto no quede cubierto por edredones u objetos similares mientras está en funcionamiento.
• Si no va a utilizar el dispositivo durante un período de tiempo largo, o si los valores de medición son incorrectos, podría deberse a que las pilas estuvieran vacías. En ese caso, sustitúyalas.

¡PRECAUCIÓN!

9. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. No produzca un cortocircuito en el producto. El dispositivo no es estanco, utilícelo solo en entornos secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usarse el dispositivo, si ha recibido golpes o ha sido dañado de alguna forma. Cumpla con las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los descritos en el manual de

instrucciones. Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El aparato solo debe ser utilizado por personas que hayan leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

¡ATENCIÓN!

10. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada. Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

11. Indicaciones sobre la eliminación de las pilas

En lo que respecta a la distribución de las pilas o el suministro de dispositivos con pilas, el proveedor está obligado a informar al cliente de lo siguiente: En calidad de usuario final, el cliente está legalmente obligado a devolver las pilas usadas. Puede reenviar las pilas usadas que el proveedor le haya suministrado como pilas nuevas en sus productos gratuitamente al almacén de envío (dirección de envío). Los símbolos mostrados en la pilas tienen los siguientes significados: Pb = La pila contiene más de un 0,004 % de su peso en plomo, Cd = La pila contiene más de un 0,002 % de su peso en Cadmio, Hg = La pila contiene más de un 0,0005 % de su peso en mercurio.

El símbolo del contenedor tachado significa que no debe arrojarse la pila a la basura doméstica.

Directiva WEEE 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 305745 cumple con los requisitos esenciales y el resto de disposiciones pertinentes según lo establecido en las disposiciones. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
