305745 - Contatore di energia Arendo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Contatore di energia
Tensione di ingresso	180-250 V CA, 47-63 Hz
Corrente massima	16 A
Potenza massima	3680 W
Memoria dati	Batteria interna Ni-MH 3,6 V 20 mAh
Campo di misura tensione	0,0 V - 9999 V
Campo di misura corrente	0,000 A - 65,00 A
Campo di misura potenza	0,0 W - 9999 W
Campo di misura frequenza	0-9999 Hz
Campo di misura fattore di potenza	0,00 - 1,00
Campo di misura consumo	0,000 kWh - 9999 kWh
Campo di misura prezzo	0,00 - 99,99
Temperatura ambiente	0-40°C
Alimentazione della memoria	Batteria interna Ni-MH 3,6 V 20 mAh
Display	Schermo LCD con più modalità
Funzioni principali	Misura di tensione, corrente, potenza, fattore di potenza, kWh, costo, timer (giorno), potenza min/max
Sicurezza	Protezione contro i sovraccarichi (OVERLOAD), non superare 3680 W
Manutenzione e pulizia	Sostituire le pile se valori errati, ricaricare la batteria interna ogni 3 mesi
Garanzia	2 anni

Domande frequenti - 305745 Arendo

Come installare l'apparecchio per la prima volta?

Rimuovere la striscia di plastica dal vano batterie sul retro, quindi collegare l'apparecchio a una presa. Collegare quindi il dispositivo da misurare alla presa dell'apparecchio di misura. Lo schermo si accende automaticamente.

Cosa significa il lampeggiamento 'OVERLOAD'?

Il lampeggiamento 'OVERLOAD' indica che il consumo di energia supera il limite di sovraccarico impostato. La potenza massima consentita è di 3680 W. Ridurre il carico o rimuovere dispositivi.

Come inserire il prezzo del kWh?

Premere brevemente il tasto 'COST' fino a visualizzare il prezzo per kWh. Tenere quindi premuto 'COST' per 5 secondi. Utilizzare 'FUNC' per selezionare la cifra da modificare, quindi 'UP'/'DOWN' per regolarla. Confermare con 'COST'.

Perché il cronometro si ferma?

La cronometraggio si ferma quando il consumo del dispositivo collegato è inferiore a 2 W. La misurazione del tempo riprende automaticamente quando il consumo supera questa soglia.

Come resettare l'apparecchio?

Se l'apparecchio non si accende o le misure sono errate, premere il tasto 'Reset' per alcuni secondi. Questo resetta l'apparecchio mantenendo le impostazioni del prezzo.

Cosa fare se lo schermo non si accende?

Assicurarsi che l'apparecchio sia collegato a una presa funzionante. Se non si visualizza nulla, premere a lungo 'Reset'. Se il problema persiste, la batteria interna potrebbe essere scarica; collegare l'apparecchio per 24 ore per ricaricarla.

Posso collegare più dispositivi in serie a questo contatore?

No, è vietato collegare più contatori in serie. L'apparecchio deve essere collegato direttamente a una presa a muro. Non superare la potenza massima di 3680 W.

Come caricare la batteria interna?

Collegare l'apparecchio a una presa di rete per circa 24 ore. Eseguire questa operazione prima del primo utilizzo e ogni 3 mesi per mantenere la batteria interna Ni-MH in buono stato.

Qual è la potenza massima supportata?

La potenza massima è di 3680 W (16 A a 230 V). Non collegare mai un dispositivo che superi questo valore, altrimenti si rischia di danneggiare il contatore.

Come interpretare le diverse visualizzazioni?

Utilizzare il tasto 'FUNC' per passare da una modalità all'altra: potenza (W) + costo (COST), kWh + giorni (DAY), tensione (V) + frequenza (Hz), corrente (A) + fattore di potenza, potenza minima e massima, e prezzo per kWh. Ogni modalità mostra i valori corrispondenti.

MANUALE UTENTE 305745 Arendo

Grazie per aver scelto un prodotto di Bearware. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Misuratore del consumo di energia elettrica
• Istruzioni per l'uso

2. Dati tecnici

Tensione elettrica 180-250 V AC; 47-63 Hz
Amperaggio massimo 16 A
Potenza massima 3680 W
Alimentazione memoria dati	Ni-MH 3,6V 20 mAh (inclusa nella confezione)
Memoria di sistema	Funzionamento a batteria in caso di mancanza di corrente
Temperatura ambiente 0-40°C

3. Indicatore/Campo di misurazione

Tensione 0,0 V - 9999 V
Corrente 0,000 A - 65,00 A
Potenza 0,0 W - 9999 W
Frequenza 0-9999 Hz
Fattore di potenza 000 - 1,00
Consumo 0,000 KWH - 9999 KWH
Prezzo	0,00 - 99,99

4. Messa in funzione

Controllare alla prima messa in funzione dell'apparecchio l'integrità del prodotto stesso e dei componenti nonché il funzionamento. Rimuovere il prodotto dalla confezione e togliere la striscia di plastica che sporge dal vano batteria sul retro del misuratore del consumo di energia elettrica. Collegare al misuratore del consumo di energia elettrica gli apparecchi elettrici, il cui consumo deve essere registrato. Successivamente collegare il dispositivo a una presa con messa a terra correttamente installata.

L'apparecchio è ora pronto per l'uso. Informazioni dettagliate riguardo l'uso e le opzioni di impostazione sono contenute nei seguenti capitoli nelle presenti istruzioni per l'uso.

Attenzione! La misurazione del tempo si ferma quando il valore di consumo è inferiore a 2 W.

Se il misuratore del consumo di energia non può essere messo in funzione, premere il tasto "Reset" per alcuni secondi.

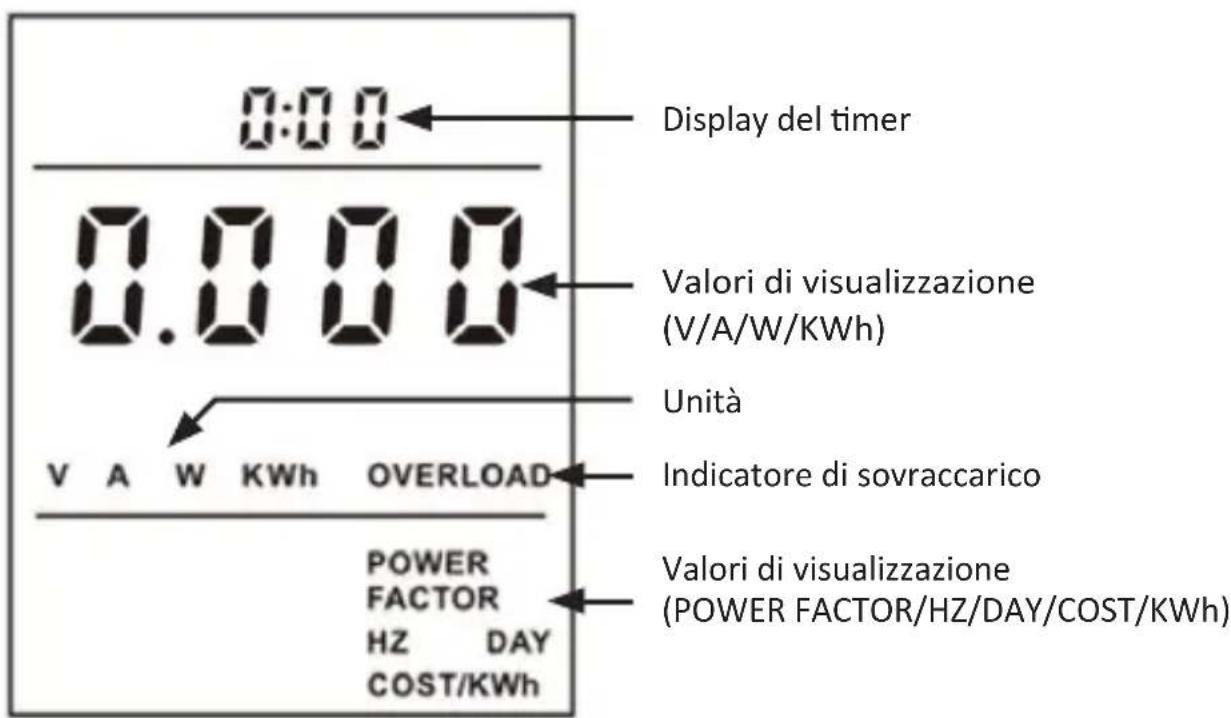

5. Visualizzazioni ed elementi di controllo

Indicatori sul display	Valore visualizzato
V Tensione elettrica
A Amperaggio
Hz Frequenza
POWER FACTOR Fattore di potenza
OVERLOAD Limite di sovraccarico
W Potenza
KW/h Chilowattore
COST/kWh Costo per chilowattora
Day	Tempo (in giorni) in cui è stata consumata energia; il valore viene incrementato di 1 quando la misurazione ha contato 24 ore

5.1 Indicatore del timer

L'indicatore Timer mostra la durata del consumo di energia. Devono essere osservati i seguenti punti:

- Dopo 24 ore, il conteggio ricomincia dall'inizio. In questo caso, il valore "Day" del display relativo ai costi è aumentato di 1 giorno.

- Il consumo di corrente del dispositivo collegato deve essere almeno di 2W affinché la misurazione del tempo continui.

5.2 Modalità di visualizzazione

Usando il tasto "FUNC", è possibile cambiare le visualizzazioni del display e scor- rere tra le corrispondenti modalità. I seguenti grafici illustrano le diverse modalità di visualizzazione che si alternano nell'ordine indicato.

123

456

7

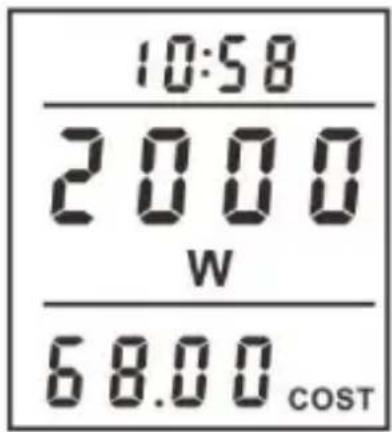

1 Indicatore di potenza (W) + Indicatore dei costi (COST)

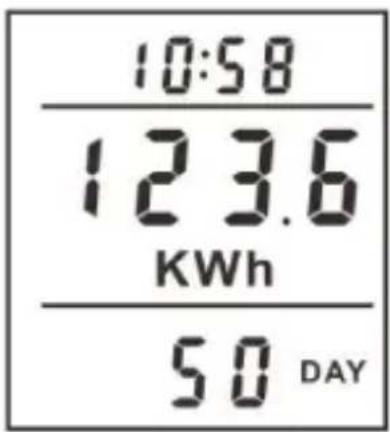

2 Chilowattore (KWh) + Indicatore dei giorni (DAY)

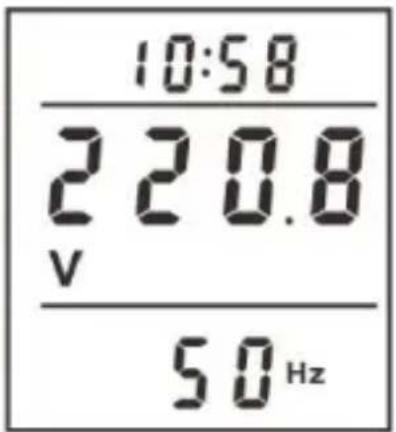

3 Indicatore della tensione (V) + Indicatore della frequenza (Hz)

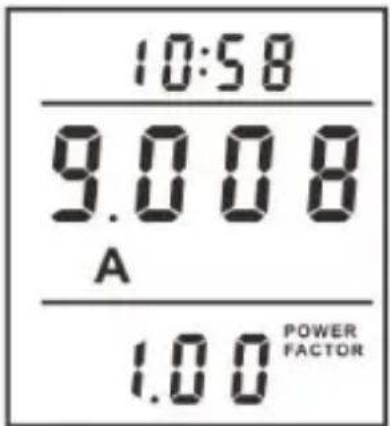

4 Amperaggio (A) + Fattore di potenza (POWER FACTOR)

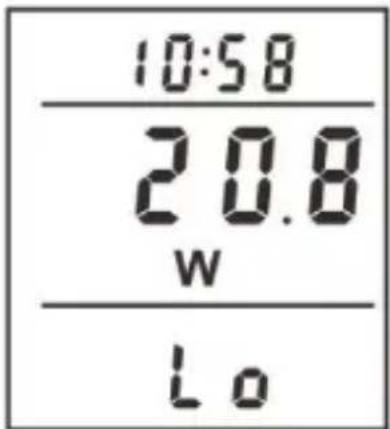

5 Minima potenza misurata (W)

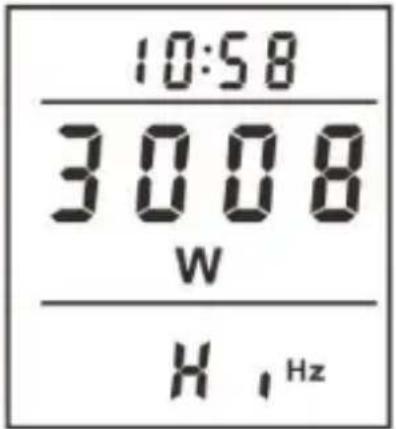

6 Massima potenza misurata (W)

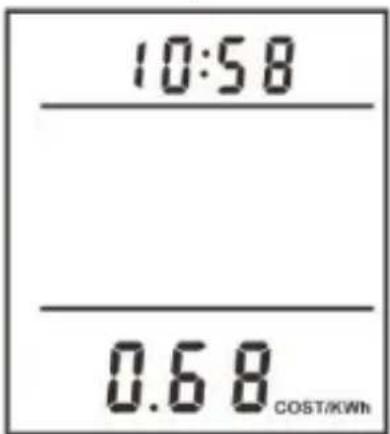

7 Costo per KWh

6. Inserimento del costo dell'energia

- Prima di utilizzare il misuratore del consumo di energia per la prima volta e ogni 3 mesi, collegarlo a una presa di corrente per circa 24 ore per caricare la batteria interna.

1. Premere il tasto "COST" fino a quando nel display appare il costo per Kwh.
2. Premere e tenere premuto il tasto "Cost" per circa 5 secondi inserire il costo aggiornato per un chilowattora.
3. Usando il tasto "FUNC", è possibile inserire le cifre che si vogliono impostare. La corrispondente cifra inizia a lampeggiare.
4. Con i tasti "UP" e "DOWN" si possono impostare le cifre desiderate. Premere il tasto "COST" per confermare l'impostazione.

6.1 Limite di sovraccarico

Nota: Il misuratore del consumo di energia elettrica è progettato per una potenza massima di 3680 Watt. Non impostare il limite di sovraccarico al di sopra di questo valore e non collegare alcun dispositivo il cui consumo energetico è superiore 3680 watt.

Se il consumo di energia supera il limite di sovraccarico, ciò viene segnalato dal messaggio "OVERLOAD" che lampeggia nel display Energy.

7. Dichiarazione di garanzia

Il fabbricante garantisce il prodotto per un periodo di 2 anni rispetto alla lavorazione e al materiale. Durante il periodo di garanzia, le riparazioni possono essere eseguite solo da un centro di assistenza autorizzato. Come prova, deve essere allegato lo scontrino di vendita originale.

Sono esclusi dalla presente garanzia: normale usura, modifiche, revisioni, danni dovuti a incuria, influenze esterne, applicazioni per le quali il prodotto non è stato progettato, oppure prodotti completamente o parzialmente smontati.

8. Importanti informazioni sull'utilizzo

• Il dispositivo è adatto solo per l'uso interno.
• Si prega di non inserire in prese multiple.
• Senza tensione solo quando la spina è staccata.
• Utilizzare l'apparecchio solo in ambiente esente da umidità.
• La potenza elettrica massima indicata non deve essere superata.
• Non sono richiesti particolari requisiti di ventilazione per questo prodotto. Per motivi di sicurezza, è necessario assicurarsi che il prodotto non venga coperto da panni o altri oggetti simili quando è in uso.
• Se il dispositivo non viene utilizzato per un lungo periodo di tempo o se le letture non sono corrette, le batterie potrebbero essere scariche. In tal caso sostituirle.

ATTENZIONE!

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

ATTENZIONE!

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 305745 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
