MANUAL DE USUARIO 305420 Brandson

Muchas gracias por escoger un producto de BRANDSON. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Volumen de suministro

• Estación meteorológica con proyector
• Instrucciones de uso

2. Datos técnicos

Suministro de energía	Unidad principal: 1 fuente de alimentación de jack DC 5 V, mín. 500 mA (3,5 mm / 1,25 mm) /// Polarización: - ---(o--- + o 3 pilas AAA 1,5 VSensor: 2 pilas de 1,5 V AA
Rango de temperaturas	Unidad principal: de -5 °C a 50 °CSensor: de -40 °C a +60 °C
Definición de temperatura	0,1 °C
Clase de protección del sensor exterior	IPX4
Potencia de emisión	Unidad principal: 0 dBmSensor: 7 dBm
Radioespectro 433 MHz
Dimensiones (Anch. x Larg. x Prof.)	Unidad principal: 168 mm x 105 mm x 41 mmSensor: : 61 mm x 113 mm x 40 mm

3. Instrucciones adicionales para este aparato

No utilice este aparato cuando esté dañado. No exponga la unidad principal a la humedad ni a la luz solar directa. El sensor exterior es a prueba de salpicaduras y no debe ser expuesto a la lluvia continua y directa. Por lo tanto, un lugar ideal estaría cubierto y a la sombra. Antes de utilizar el producto, asegúrese de que la tensión de red disponible coincide con la tensión de funcionamiento que aparece en la placa. Antes de utilizar el producto asegúrese de que no hay ningún cable dañado.

Conecte el aparato a un enchufe con buen acceso para poder desconectarlo con facilidad en caso necesario.

Este producto se ha concebido para ser utilizado con un adaptador de red CC de 5 V. Consulte las especificaciones técnicas en el punto 2 para averiguar la polarización y el tamaño del enchufe.

No es apropiado para fines médicos o para información pública y solo se autoriza su uso particular.

¡Atención!

Mantenga las pilas y el aparato fuera del alcance de los niños. Las pilas contienen ácidos perjudiciales para la salud. ¡Las pilas con poca carga deberán ser sustituidas tan rápido como sea posible, para evitar su descarga! Nunca utilice al mismo tiempo pilas nuevas y viejas o pilas de diferente tipo. Nunca arroje las pilas al fuego ni las cortocircuite. No cargue en ningún caso las baterías ni las desmonte. ¡Hay riesgo de explosión!

1. Detalles del producto

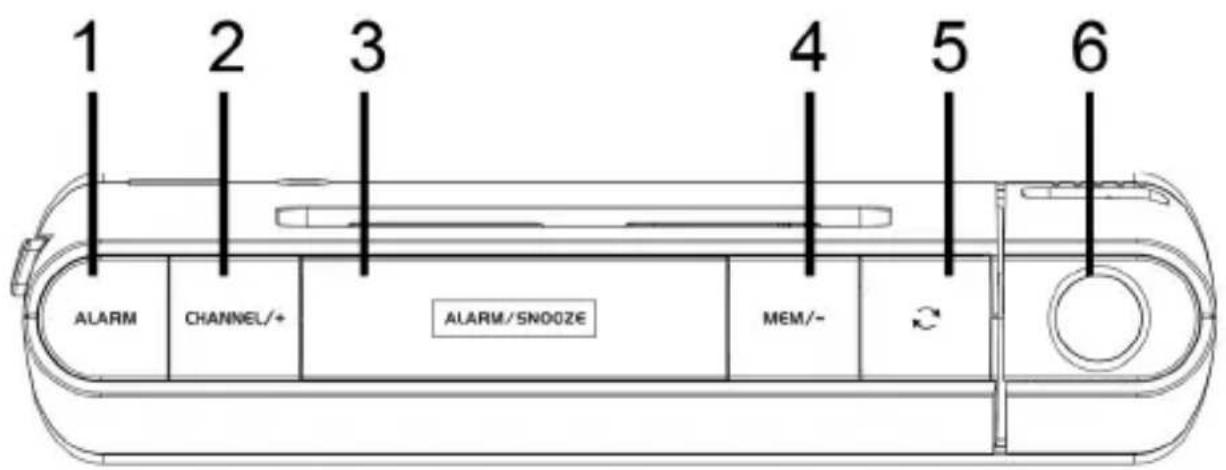

N.° Botón
1 Botón "Alarm"
2 Botón "Channel/+"
3 Botón "Alarm/Snooze"
4	Botón "MEM/-"
5 Botón "Projektion Flip"
6 Proyección

7 ON OFF ON OFF 8

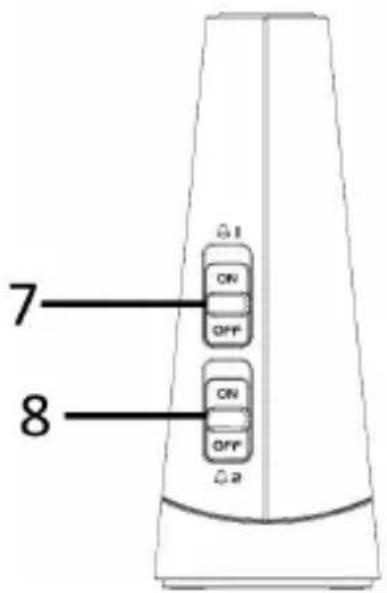

N.° Botón
7 Botón 1 ON/OFF
8 Botón 2 ON/OFF

10 11 12 13 14 TIME SET AL/BRT SNR/ON D/TA °C/T HEAD PRODUCTION H LD AUTO INSET ON OFF 9 FOCUS 15 16 17 18 19 DC WITH DOWN

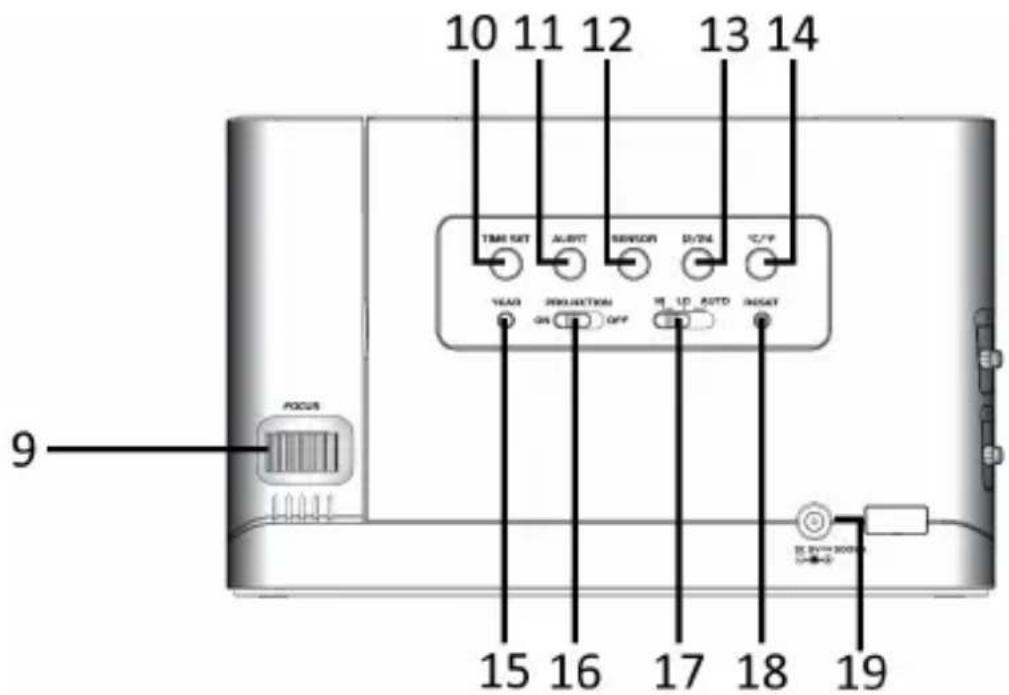

N.° Descripción
9 Rueda de ajuste del enfoque
10 Botón "TIME SET"
11 Botón "ALERT"
12 Botón "SENSOR"
13 Botón "12/24"
14 Botón "C/°F"
15 Botón "YEAR"
16 Conmutador "PROJECTION"
17 Conmutador "Iluminación de fondo"
18 Botón "RESET"
19 Alimentación

N.º	Descripción
1 Temperatura interior
2 Temperatura exterior
3 Indicador de la hora
4 Indicador de la fecha
5 Alarma 1
6 Alarma 2

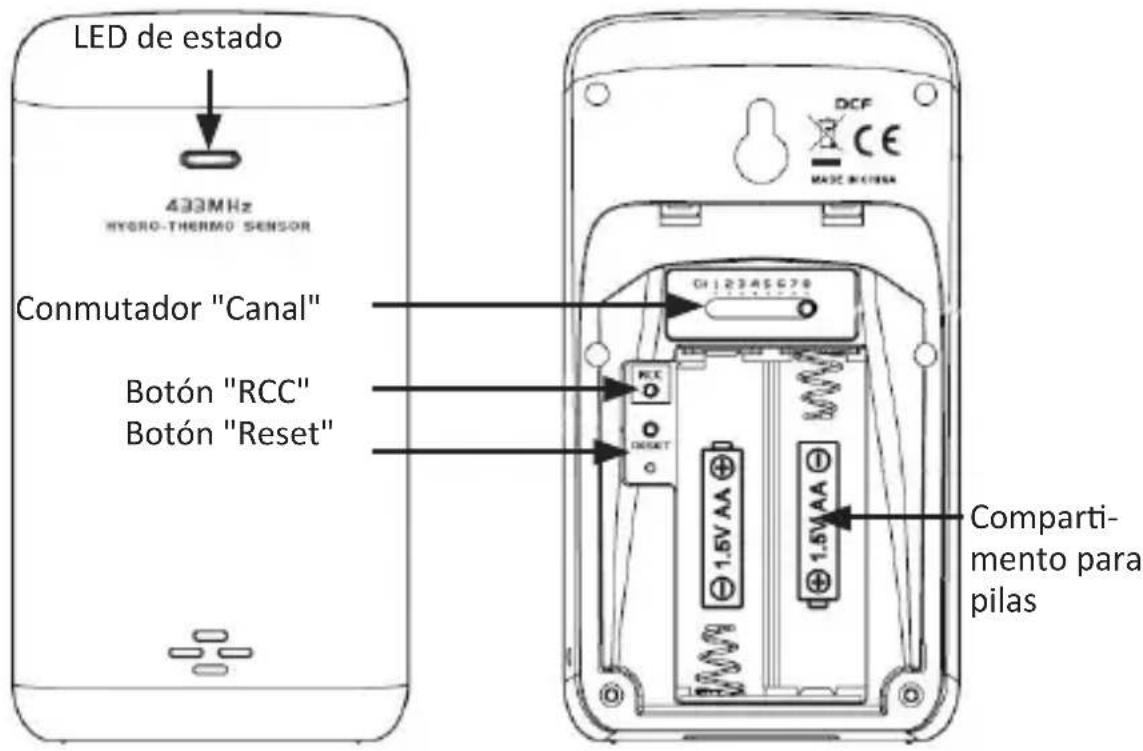

LED de estado 433MHz HYGRO-THERMO SENSOR Conmutador "Canal" Botón "RCC" Botón "Reset" CH12345678 DCF CE MASC MACHINA COMPARTI- mento para pilas

5. Puesta en marcha

1. Saque el producto del embalaje y retire todo el material de embalaje. Abra el compartimento para pilas del sensor externo e introduzca 2 pilas de 1,5 V AA. Preste atención a la polarización correcta de los contactos.
2. Abra el compartimento de las pilas de la estación meteorológica y coloque tres pilas de tipo AAA de 1.5 V. Preste atención a la polarización correcta de los contactos. Como alternativa, conecte la fuente de alimentación con conector hueco de 5 V CC suministrada a la estación meteorológica.
3. Enchufe para el bloque de alimentación a una toma corriente debidamente instalada.

Indicación: Si utiliza solo pilas AAA de 1,5 V, la iluminación de fondo no funciona de forma constante. Para encenderla en un momento concreto, debe pulsar la tecla "ALARM/SNOOZE".

5.1 Conexión con el sensor externo

1. Con el botón "Canal", configure en el compartimento para las pilas del sensor externo el canal deseado.
2. Tras la puesta en marcha, la estación meteorológica se intentará conectar con el sensor exterior. Asegúrese de que ambos aparatos estén colocados al alcance entre sí. En la pantalla "Temperatura exterior" de la unidad principal parpadeará el símbolo de conexión "Para iniciar el proceso de búsqueda, pulse el botón "Sensor".

Si la unidad principal no puede establecer ninguna conexión con el sensor externo en un tiempo de 2 minutos, se suspenderá la búsqueda. El símbolo de conexión dejará de parpadear y la visualización de temperatura mostrará “--._°C” en la pantalla.

Si no es posible establecer una conexión, el problema puede estar relacionado con la presencia de paredes reforzadas o una distancia demasiado grande entre el sensor y la unidad principal. En este caso, acerque el sensor y la unidad principal. Para reiniciar el reconocimiento, presione y mantenga pulsada la tecla "Sensor" situada en la parte posterior de la unidad principal durante aprox. 2 segundos, hasta que parpadee el símbolo de conexión en la pantalla.

6. Señal DCF

Puede activar (auto) o desactivar (off) esta función en los ajustes básicos en el último punto.

La señal DCF es una señal horaria emitida por uno de los relojes más precisos del mundo. Este reloj se encuentra cerca de Fráncfort del Meno. En condiciones ideales, la estación meteorológica puede recibir la señal a una distancia de hasta 1500 km.

En función de los ajustes básicos, cuando la estación ha reconocido la señal, muestra la hora actual en Europa central, la fecha y el día de la semana. El símbolo DCF

« aparecerá a continuación en la pantalla.

La estación meteorológica intenta buscar una señal y sincronizarse todos los días a las 2:00 y las 17:00.

Puede iniciar la búsqueda de señal de forma automática pulsando el botón "RCC" en el compartimento para las pilas del sensor externo.

Cuando fracasa el intento de recibir una señal, la estación meteorológica empieza la búsqueda tras aproximadamente 5 minutos. El símbolo DCF desaparece de la pantalla.

¡Atención! No olvide que algunos aparatos pueden suponer una fuente de interferencias para la recepción de la señal como, por ejemplo, televisores, ordenadores, etc. En espacios cerrados como aeropuertos, fábricas, sótanos y similares puede haber problemas para recibir la señal.

7 Ajustes básicos

Indicación: Con la iluminación de fondo apagada (posición "off") del

conmutador "Iluminación de fondo" y al pulsar el botón grande "SNOOZE/LIGHT" en la parte superior de la carcasa se enciende la iluminación de fondo durante unos 5 segundos.

Presione y mantenga pulsado el botón "TIME SET" durante unos 3 segundos para acceder a los ajustes básicos. Con los botones "CHANNEL / +" y "MEM / −" se pueden ajustar los valores.

Presionando brevemente la tecla "SET TIME" confirmará la entrada y llega a la siguiente opción. De esta forma podrá modificar y adaptar los siguientes ajustes en el siguiente orden:

• Formato de horas 12/24
• Hora
• Minuto
• Segundo
• Año
• Formato mes/día
• Mes
  • Día
• Zona horaria - Indicación: Si fija la zona horaria en, por ejemplo, +01 y se dirige la estación meteorológica a través de la señal DCF, el reloj mostrará una hora más tarde que la señal DCF.
• Ajuste del idioma - Para fijar el día de la semana en la pantalla. Se pueden ajustar las siguientes abreviaturas y seleccionarse con los botones "UP" y "DOWN": EN (inglés), RU (ruso), NL (neerlandés), IT (italiano), ES (español), DE (alemán), FR (francés)
• RC - Activar o desactivar la señal DCF.
• DST - Activar o desactivar la conmutación automática a la hora de verano.

Pulse el botón "ALARM" durante unos 2 segundos hasta que "Alarm 1" empiece a participar. Con los botones "CH/+" y "-" podrá efectuar los ajustes deseados. Presione de nuevo a continuación el botón "ALARM" para guardar la alarma fijada. A continuación parpadeará "Alarm 2". Configure ahora esta como desee y confirme los ajustes con el botón "ALARM". Una vez configurada, la alarma se activa de forma automática.

Activar/desactivar la alarma

El interruptor "ALARM 1 ON/OFF" y "ALARM 2 ON/OFF" están situados en el lateral del aparato. Con estos puede configurar la alarma 1 o 2.

Desconectar la alarma

Cuando se activa la alarma en la hora fijada, se conecta automáticamente la iluminación de fondo. El tono de la alarma se activa ahora durante 2 minutos, antes de desconectarse automáticamente.

Presione el botón «SNOOZE/LIGHT» para interrumpir la alarma. Aparecerá un símbolo de repetición en la pantalla, que significa que la función de repetición está activada y el tono de alarma sonará de nuevo en 5 minutos.

Pulse y mantenga pulsado el botón "Snooze/Light". La alarma volverá a sonar el día siguiente a la misma hora. De forma alternativa, puede colocar el conmutador "Alarm" en la posición "OFF".

7.3 Iluminación de fondo

Desplace el conmutador "Iluminación de fondo" a la posición deseada:

• AUTO = iluminación de fondo automática
• LO = iluminación de fondo, nivel 1
  • HI = iluminación de fondo, nivel 2

Si va a utilizar el aparato sin adaptador de red y solo con pilas, la iluminación solo se enciende si pulsa el botón "ALARM/SNOOZE". Transcurridos 5 segundos, se vuelve a apagar.

7.4 Proyección

El conmutador "PROJECTION ON/OFF" en la parte posterior del aparato le permite encender la proyección de forma permanente (posición ON) o al pulsar el botón (posición OFF).

En la posición "OFF", puede encender la proyección durante 5 segundos si pulsa el botón "ALARM/SNOOZE".

Para girar la proyección 180°, pulse el botón "Projektion-Flip". Puede girar el proyector hacia delante o atrás para lograr el ángulo de proyección deseado.

8. Pantalla

Indicador de la hora:

La hora puede visualizarse en formato de 12 o 24 horas. Puede seleccionar el formato deseado en los ajustes básicos.

Fecha y día:

La estación meteorológica dispone de una visualización de la fecha y el día de la semana. El día está marcado con la letra "D" y el mes, con la letra "M".

Símbolo DCF:

La estación meteorológica sincroniza cada noche la hora. Durante la sincronización parpadea el símbolo. Si se ha recibido correctamente la hora, el símbolo parpadeará continuamente hasta la siguiente sincronización.

Indicador de la temperatura interior:

La temperatura interior es medida por la estación base y visualizada con una precisión de hasta una décima de grado. La unidad de temperatura elegida aparecerá a la derecha al lado del valor medido. La unidad de temperatura puede cambiarse entre °C y °F. Desplace para ello la tecla °C / °F a la posición deseada situada en la parte posterior de la estación.

Pilas bajas:

Si aparece este símbolo, significa que las pilas están agotadas y que debe sustituirlas por otras nuevas lo antes posible. Esto es válido tanto para el sensor exterior como para la estación base. Si la pila vacía aparece en la pantalla de temperatura interior, significa que la pila de la estación meteorológica está vacía.

Visualización de la temperatura exterior:

La temperatura exterior es medida por el sensor exterior y visualizada con una precisión de hasta una décima de grado. La unidad de temperatura elegida aparecerá a la derecha al lado del valor medido. La unidad de temperatura puede cambiarse entre °C y °F. Desplace para ello la tecla °C / °F a la posición deseada situada en la parte posterior de la estación.

Visualización del canal

La estación meteorológica recibe la señal del sensor exterior automáticamente. Con el botón "CHANNEL/+" puede cambiar entre los canales. Seleccione el mismo canal que ha seleccionado en el sensor externo. Los canales del sensor exterior pueden elegirse en el aparato directamente a través de un conmutador. Puede activar el modo Auto-Cycle pulsando el botón "CHANNEL/+" durante unos 2 segundos.

Captación del sensor exterior

El sensor exterior envía dos veces por minuto una señal que la estación base capta automáticamente. También puede activar manualmente la recepción de la señal. Para ello presione el botón "Sensor" en la parte posterior del aparato hasta que parpadee el símbolo de búsqueda (""). Si ha recibido correctamente, desaparecerá la animación del símbolo y la temperatura transmitida del aire se visualizarán en la pantalla de la estación meteorológica.

Símbolo de helada

Con la alarma de temperatura, en la pantalla de temperatura exterior de la estación base aparecerá el símbolo " ¿Si la temperatura baja de 3 °C.

10. Ajuste de la temperatura

• Pulse el botón "°C / °F" para cambiar entre Celsius y Fahrenheit.
• Si la temperatura baja de -40^ , aparecerá "Lo" en la pantalla. Si la temperatura supera 70^ , aparecerá "Hi".

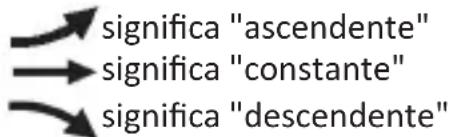

Tendencia de la temperatura

Esta función muestra los posibles cambios del tiempo en forma de tendencia.

significa "ascendente" significa "constante" significa "descendente"

REGISTRO DE TEMPERATURA MÁXIMA / MÍNIMA

La unidad principal conserva los registros de temperaturas máximas/mínimas desde el último restablecimiento manual.

1. En el modo de hora, pulse una vez el botón "MEM / -" para mostrar la temperatura más alta medida en el canal actual
2. Pulse el botón "MEM / -" de nuevo para mostrar el valor MAX/MIN en el orden siguiente: La temperatura máxima del canal actual --> La temperatura mínima del canal actual --> La temperatura máxima interior --> La temperatura mínima interior.
3. Cuando se muestran los registros MAX/MIN, la pantalla regresa cada 5 segundos al funcionamiento normal.
4. Para borrar los registros MAX/MIN del espacio interior o del canal actual, mantenga pulsado durante dos segundos el botón "MEM / -2" con el aparato encendido y en la pantalla MAX/MIN.

Configurar la alarma de temperatura

El dispositivo puede configurar la alarma de temperatura alta (HI) o baja (LO) y hasta 8 canales exteriores.

1. En el modo de la hora, mantenga pulsada la tecla "ALERT" unos 2 segundos para acceder a los ajustes de la alarma. El símbolo "IN" parpadea. Vuelva a pulsar el botón "CHANNEL/+" o "MEM/-" para desactivar la alarma. seleccionar el canal exterior.

2. Pulse la tecla "ALERT" para cambiar el canal de temperatura alto "HI" y bajo "LO".

3. Vuelva a pulsar el botón "CHANNEL/+" o "MEM/-" para cambiar el valor.
4. Si va a configurar el valor de temperatura "Hi" o "Lo", pulse el botón "ALARM" en la parte superior de la estación meteorológica para encender o apagar la alarma HI/LO.
5. Cuando acabe, mantenga pulsado unos 2 segundos el botón "ALERT". La visualización vuelve al modo de la hora. De forma alternativa, el aparato cambia también al modo de la hora tras unos 60 segundos después de la última vez que se pulsa un botón.
6. La secuencia de ajustes: Canal--> Alarma de temperatura "Hi" --> Alarma de temperatura "Lo" --> Canal

Cuando se activa la alarma, esta suena y el símbolo en la pantalla parpadea. Pulse "ALARM/SNOOZE", "ALARM" o "ALERT" para detener el sonido. Si ignora la alarma, se apagará tras 2 minutos.

Indicación: No puede introducir valores HI/LO contradictorios en los ajustes. Si, por ejemplo, el valor de la temperatura HI es de 40 °C, la alarma LO no puede superar 39,9 °C, etc.

Si se activa una alarma en el modo Auto-Cycle, la pantalla cambia al canal correspondiente. Puede pulsar "ALARM/SNOOZE", "ALARM" o "ALERT". De forma alternativa, puede ignorar el aparato durante 2 minutos para que la alarma se detenga. La pantalla vuelve al modo Auto-Cycle.

¡Atención!

11. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. No produzca un cortocircuito en el producto. El dispositivo no es estanco, utilícelo solo en entornos secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas.

No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usarse el dispositivo, si ha recibido golpes o ha sido dañado de alguna forma. Cumpla con las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los que ha sido creado. Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas.

Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe ser utilizado por personas que han leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

12 Indicaciones para la eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada. Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

13 Indicaciones sobre la eliminación de baterías

En lo que respecta a la distribución de las pilas o el suministro de dispositivos con pilas, el proveedor está obligado a informar al cliente de lo siguiente: En calidad de usuario final, el cliente está legalmente obligado a devolver las pilas usadas. Puede reenviar las pilas usadas que el proveedor haya suministrado como pilas nuevas en sus productos gratuitamente al almacén de envío (dirección de envío). Los símbolos mostrados en la pilas tienen los siguientes significados: Pb = La pila contiene más de un 0,004 % de su peso en plomo, Cd = La pila contiene más de un 0,002 % de su peso en Cadmio, Hg = La pila contiene más de un 0,0005 % de su peso en mercurio.

El símbolo del contenedor tachado significa que no debe arrojarse la pila a la basura doméstica.

Directiva WEEE 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 305420 satisface los requisitos esenciales y el resto de disposiciones pertinentes según lo establecido en la directiva 2014/53/UE. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; https://downloads.ganzeinfach.de/305420
