MANUAL DE USUARIO Array Signal FELLOWES

Lea cuidadosamente las instrucciones antes de instalar

ADVERTENCIA: INSTRUCCIONES DE SEGURIDAD IMPORTANTES: ¡Lea antes de usar!

Lea y guarde estas instrucciones. Lea atentamente antes de intentar montar, instalar, operar o realizar el mantenimiento de este producto. Protéjase a sí mismo y a los demás siguiendo toda la información de seguridad. El incumplimiento de las instrucciones podría dar como resultado lesiones personales o daños a la propiedad. Conserve las instrucciones para utilizarlas en el futuro.

PRECAUCIONES E INSTRUCCIONES IMPORTANTES PARA EL USO DEL PRODUCTO:

ADVERTENCIA: Siga las instrucciones de este manual para reducir el riesgo de descarga eléctrica, cortocircuito o incendio:

• Use esta unidad solo de la manera prevista por el fabricante. Si tiene preguntas, comuníquese con el fabricante.
• Este producto no es reparable. NO intente abrir, reparar ni modificar este producto. Hacerlo podría presentar el riesgo de sufrir choque eléctrico u otro peligro.
• Solo use el cable eléctrico que se suministró con el producto. Usar cables eléctricos no autorizados podría ocasionar un choque eléctrico o daño en el producto.
• No lo utilice si el cable de alimentación está dañado.
• No doble excesivamente el cable de alimentación ni coloque objetos pesados encima.
• Al taladrar la superficie de montaje, no dañe el cableado eléctrico ni otras instalaciones ocultas.

• Use solo la energía eléctrica (voltaje y frecuencia) que se especifica para este producto.

• No obstruya la entrada de aire del producto.

• No rocíe aerosoles sobre la unidad ni dentro de esta.
• No use detergente para limpiar la unidad.
• No inserte líquidos ni objetos extraños en la entrada de aire.
• No instale este producto cerca de equipos generadores de calor.
• No utilice el producto cerca de sustancias inflamables o de una fuga de gas.
• No use la unidad en condiciones de humedad o donde la unidad pueda mojarse.
• No altere la longitud del cable de alimentación.
• Este producto es solo para uso en interiores.

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN (NO INCLUIDAS)

• Taladro eléctrico, Broca de 14 "
• Destornillador Phillips n.º 2
  • Nivel
  • Cinta métrica

PIEZAS PROPORCIONADAS PARA LA INSTALACIÓN

• Tornillos #8 (2)
• Taquetes (2)
- Adaptador de CA (1X)

ESPECIFICACIONES DEL PRODUCTO

Dimensiones 1,7 X 4,2 X 1,6	pulgadas 43 X 107 X 107	mm
Peso del sistema 0,4 libras 0,2 kg
Entrada de CA 100-240 V 50/60 Hz 1,0A
Salida de CC 5V 4,00A
Alimentación 20W

UBICACIÓN IDEAL

Para garantizar la mejor intensidad de señal, le recomendamos encarecidamente que evite instalar el disco del sensor encima o cerca de los siguientes:

• Objetos de metal grandes
• Equipos eléctricos
• Fuentes de humedad extrema
• Bastidores metálicos
• Esquinas

INSTRUCCIONES PARA LA COLOCACIÓN EN PARED

Asegúrese de que haya un tomacorriente con las especificaciones eléctricas correctas que funcione al alcance del lugar de instalación. De lo contrario, consiga un electricista certificado para que lo instale. Retire el sensor del embalaje y registre la «Identificación web» de la parte posterior para su incorporación futura.

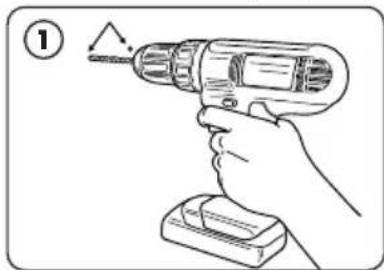

Defina el lugar de la instalación. Marque 2 orificios separados por una distancia de 2" de forma horizontal, asegurándose de que estén nivelados. Con el taladro, perfore los orificios.

②

Con un destornillador, fije los tornillos de montaje en los orificios de los taquetes o el montante.

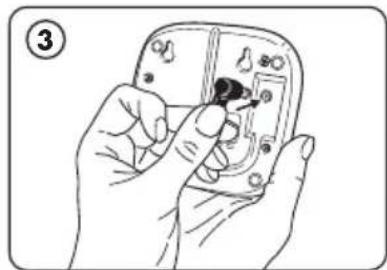

Conecte el cable eléctrico al disco del sensor y guíe el cable a lo largo de la guía.

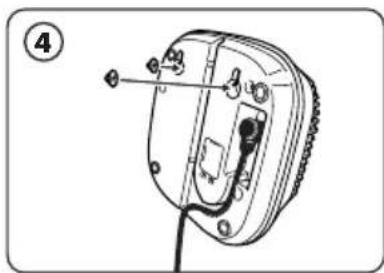

Alinee las ranuras de montaje a los tornillos. Mueva los tornillos en las ranuras de montaje y presione la unidad con cuidado hasta que quede plana contra la pared.

⑤ Fellpress

Asegúrese de que los tornillos estén bien ajustados en las ranuras de montaje moviendo suavemente el producto hacia abajo hasta que la ranura entre en contacto con los tornillos.

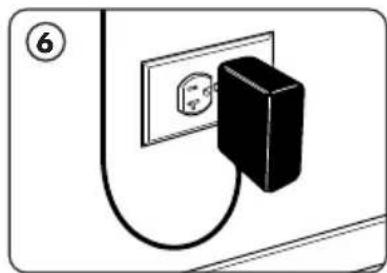

Asegure el enchufe de pared al tomacorriente. El producto se encenderá. Después de aproximadamente 40 a 60 segundos, el LED se pondrá en verde. Después de 30 segundos, el LED se iluminará en azul para una buena calidad del aire, en ámbar para una calidad regular del aire y en rojo para una mala calidad del aire.

Nota: para la instalación de escritorio, solo se requieren los pasos 3 y 6.

CONEXIÓN INALÁMBRICA: PRIMEROS PASOS

Este producto tiene características adicionales que solo están disponibles cuando se usa el panel en línea.

Permita que pasen de 15 a 20 minutos después de encender la unidad para conectar el tablero.

Para comenzar, visite arrayviewpoint.fellowes.com

Si tiene preguntas o necesita ayuda en el proceso, comuníquese con nosotros al 1-800-955-0959

MANTENIMIENTO Y LIMPIEZA

Si percibe una acumulación de polvo, utilice el cepillo para aspirarlo.

No utilice aire comprimido, ya que puede dañar el interior del dispositivo.

SOLUCIÓN DE PROBLEMAS

PROBLEMA: SOLUCIÓN POSIBLE:
La unidad no se enciende.	Asegúrese de que el cable de alimentación esté insertado por completo en la unidad y en la pared.
¿Qué significa la luz de color?	El verde indica la secuencia de puesta en marcha; el azul, el ámbar y el rojo indican la calidad del aire.
No puedo encontrar mi sensor al realizar la integración en línea	Comuníquese con Atención al Cliente llamando al 1-800-955-0959

GARANTÍA

Garantía limitada:

Fellowes, Inc. ("Fellowes") garantiza que la Señal (el "Producto") está libre de defectos de material y fabricación que puedan aparecer dentro de los tres (3) años a partir de la fecha de compra original del producto.

En el caso de que el Producto se instale en una nueva construcción, el período de garantía comenzará en la fecha del permiso de ocupación o un año después de la fecha de compra, lo que ocurra primero. Si se determina que alguna pieza es defectuosa durante el período de garantía, Fellowes (a su exclusivo criterio) reparará o reemplazará el producto defectuoso sin cargo por el servicio o las piezas.

Esta garantía no se aplica en los casos de abuso, uso incorrecto, incumplimiento de las normas de uso del producto, operación con una fuente de alimentación inadecuada (diferente a la que figura en la etiqueta), error de instalación o reparación no autorizada.

Fellowes se reserva el derecho de cobrar al consumidor cualquier costo adicional incurrido por Fellowes para proporcionar piezas o mantenimiento fuera del país donde un revendedor autorizado vendió inicialmente el Producto. En el caso de que el producto no sea fácilmente accesible para el personal de servicio designado por Fellowes, Fellowes se reserva el derecho de suministrar al cliente piezas de repuesto o productos para satisfacer plenamente sus obligaciones en virtud de esta garantía y cualquier obligación de servicio. CUALQUIER GARANTÍA IMPLÍCITA, INCLUIDA LA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, SE RENUNCIA EN SU TOTALIDAD EN LUGAR DE LA GARANTÍA EXPRESA ESTABLECIDA ANTERIORMENTE. En ningún caso, Fellowes será responsable de daños consecuentes, incidentales, indirectos o especiales. Esta garantía le otorga derechos legales específicos. La duración, los términos y las condiciones de esta garantía son válidos en todo el mundo, excepto cuando las leyes locales exijan limitaciones, restricciones o condiciones diferentes. Para obtener más detalles o para obtener servicio bajo esta garantía, comuníquese con nosotros o con su distribuidor.

INFORMACIÓN PARA EL USUARIO

Este dispositivo cumple con la parte 15 de las normas de la FCC. La operación está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

«Este equipo ha sido sometido a pruebas y se determinó que cumple con los límites para dispositivos digitales de Clase B, de conformidad con la parte 15 de las normas de la Comisión Federal de Comunicaciones (Federal Commun ications Commission, FCC)». Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora
• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo en un circuito diferente al que está conectado el receptor
• Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor: Area: Unit: [Web ID Sticker Here]

Floor:___ Area:___ Unit:___[Web ID Sticker Here]

Floor:___ Area:___ Unit:___[Web ID Sticker Here]

Floor:___ Area:___ Unit:___[Web ID Sticker Here]

Floor:___ Area:___ Unit:___[Web ID Sticker Here]
