Tipo de producto	Purificador de aire para techo suspendido
Marca	Fellowes
Modelo	Array AR2
Dimensiones (L x A x H)	Adaptado para rejilla de techo de 24 pulg x 24 pulg (61 x 61 cm)
Peso	Aproximadamente 20 kg (estimación)
Alimentación eléctrica	120 V CA, circuito dedicado requerido
Tipo de filtro	Filtro híbrido con prefiltro integrado
Indicador de cambio de filtro	LED roja en la parte inferior de la unidad
Instalación	En el techo, requiere espacio libre mínimo de 18 pulg (45,7 cm) por encima
Herramientas requeridas para la instalación	Guantes, escalera, conector de conducto, conectores de cables, nivel, cinta adhesiva
Material incluido	Filtros híbridos (1), cables de fijación de 16 pies (4,8 m) y seguros (4), bloques de centrado (4), manual
Funciones principales	Purificación del aire, filtración por filtro híbrido
Mantenimiento y limpieza	Reemplazo del filtro según indicador LED rojo
Seguridad	Instalación a mínimo 2,1 m (6,9 pies) sobre el suelo; desconectar antes del mantenimiento
Piezas de repuesto y reparabilidad	Filtros de repuesto disponibles en www.fellowes.com
Información general	Instalación por electricista calificado recomendada, tres personas recomendadas

Preguntas frecuentes - Array AR2 FELLOWES

¿Cómo instalar el purificador de aire Fellowes Array AR2 en un falso techo?

La instalación requiere dos o tres personas. Retire un travesaño de la rejilla, fije los cables de sujeción a los ganchos, luego levante la unidad tirando de los cables alternativamente para mantenerla nivelada. Asegúrese de que la parte superior de la carcasa esté justo debajo de la rejilla. Un electricista calificado debe conectar la tierra, la línea y el neutro a 120 V.

¿Cuándo hay que cambiar el filtro y cómo saberlo?

El aparato avisa del cambio de filtro mediante un LED rojo visible en la parte inferior de la unidad. Para cambiar el filtro, abra la puerta, desbloquee la palanca de sujeción, retire el filtro antiguo, inserte el nuevo alineando la lengüeta con la ranura hasta oír un clic, luego cierre la puerta.

¿Dónde puedo comprar filtros de repuesto para el Fellowes Array AR2?

Los filtros de repuesto están disponibles en el sitio web de Fellowes: www.fellowes.com. Utilice la correa del filtro para manipularlo.

¿Cuál es la altura mínima de instalación sobre el suelo?

Para reducir los riesgos de lesiones, el ventilador debe instalarse a un mínimo de 2,1 m (6,9 pies) sobre el suelo.

¿Se puede instalar el aparato cerca de una rejilla de ventilación o de extracción?

No, no se recomienda instalar la unidad junto a una rejilla de ventilación o de extracción para garantizar un funcionamiento óptimo.

¿Qué herramientas se necesitan para la instalación?

Las herramientas requeridas incluyen: guantes, escalera/tijera, conector de conducto recto o de 90° (aprobado UL), conectores de cables, nivel y cinta adhesiva.

¿Qué hacer si la unidad está demasiado alta durante la instalación?

Si el aparato está demasiado alto, una persona debe sostenerlo mientras otra presiona la sección de resorte del seguro del cable para aflojarlo y bajar la unidad.

¿Cómo limpiar el purificador de aire Fellowes Array AR2?

La limpieza se limita al reemplazo del filtro. No se recomienda ninguna limpieza interna. Limpie el exterior con un paño seco si es necesario.

¿Qué tipo de alimentación eléctrica se requiere?

Un circuito dedicado de 120 V debe ser instalado por un electricista calificado antes de la instalación de la unidad.

¿El aparato funciona sin conducto?

Sí, pero la instalación prevé la conexión a un conducto (recto o de 90°) para evacuar el aire. El conducto debe estar aprobado UL.

MANUAL DE USUARIO Array AR2 FELLOWES

LEA ESTAS INSTRUCCIONES ANTES DEL USO. NO LAS DESECHE: CONSÉRVELAS PARA REFERENCIA FUTURA.

PACKAGING CONTENTS

• Purificador de aire (1 ud.)
• Filtros híbridos con prefiltro (1 ud.)

• Cables de montaje de 16 ft con piezas de ajuste (4 uds.)

• Bloques de centrado (4)

• Manual del usuario (1 ud.)

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

• Guantes
- Escalera/banquillo
- Conector de conducto recto o a 90°
- Conectores de torsión
• Nivel
• Cinta

NOTA: se requieren dos personas y se recomiendan tres para una sencilla y correcta instalación.

NOTA: recomendamos quitar otras placas del plafón adyacentes para facilitar la instalación.

NOTA: es necesario quitar una T secundaria de la cuadrícula del plafón.

• Dos placas adyacentes de la cuadrícula del plafón, de 24" x 24" sin obstrucciones, con un espacio libre de al menos 18" por sobre el plafón
• Ganchos de montaje o ubicación instalados según el código local, y capaces de soportar el peso del equipo
• Para facilitar la instalación y la colocación óptima de la unidad en la cuadrícula, se RECOMIENDA ENCARECIDAMENTE taladrar los ganchos en el techo o usar los canales de puntal para enrollar los cables si no se dispone de puntos de montaje en el perímetro de la carcasa.

NOTA: no instalar junto a rejillas o registros.

NOTA: antes de comenzar la instalación, apague el disyuntor en el área de la instalación.

INSTRUCCIONES PARA LA INSTALACIÓN

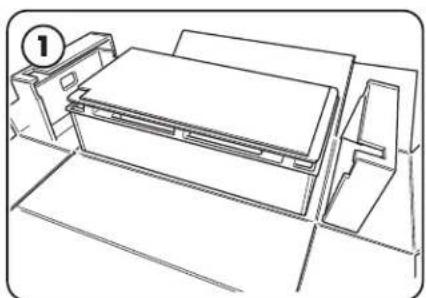

Antes de comenzar la instalación, asegúrese de que un electricista calificado haya instalado un circuito de 120 V en el área de la instalación. Retire la unidad del embalaje y colóquela con la puerta hacia arriba sobre una mesa u otra superficie bajo el área de la instalación o cerca de ella.

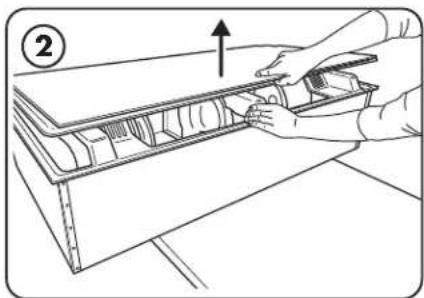

Abra la puerta de la unidad hacia arriba, presionando el botón del pestillo. Pida a una persona que sostenga la puerta abierta mientras otra retira el filtro y los accesorios.

NOTA: no quite aún las bandejas de soporte de cartón corrugado adheridas a la puerta.

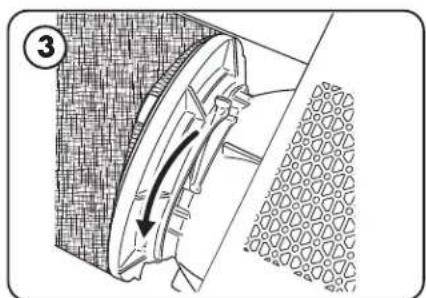

Desenganche la palanca de sujeción del filtro hasta que escuche un clic.

NOTA: los movimientos de bloqueo/desbloqueo se realizan en direcciones opuestas en los mecanismos para el cambio de los filtros izquierdo y derecho.

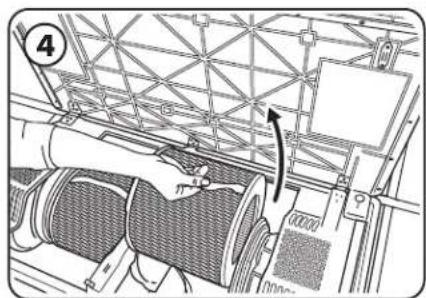

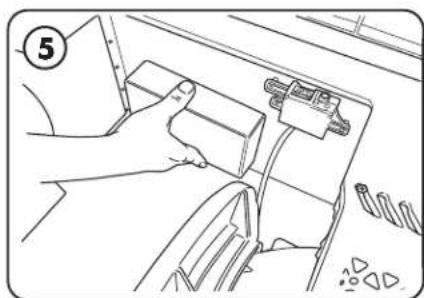

Retire los filtros por la correa y déjelos a un lado por el momento.

Retire los accesorios de montaje y verifique las cantidades de los componentes.

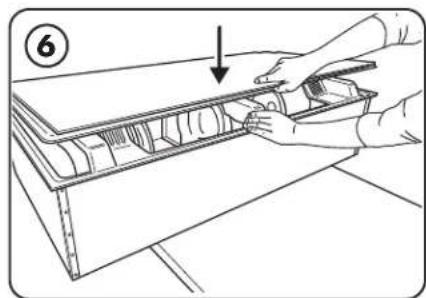

Cierre la puerta hasta que escuche un clic. Según el tipo de plafón, fije los accesorios de montaje correctos por sobre el área de la instalación, según las normas locales para soportar una unidad de 92 lb (42 kg). Preferiblemente, la ubicación de los montajes formará un rectángulo de 23" x 46".

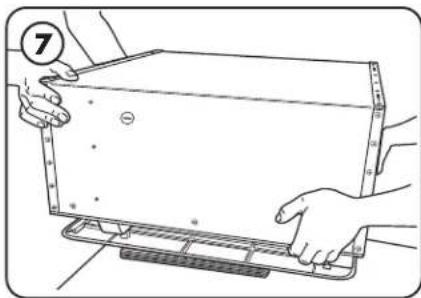

Eleve y gire la unidad, y colóquela con la puerta hacia abajo sobre las bandejas provistas. Determine qué disco removable se utilizará y retírelo.

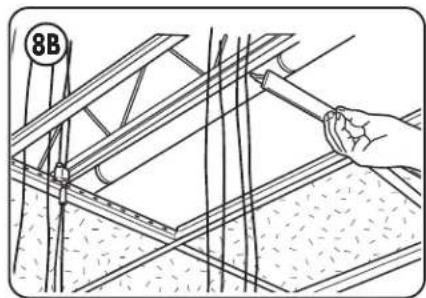

Enrolle el extremo abierto de los cables a través del soporte o equipo previsto.
Fije cada cable con las piezas de ajuste provistas.

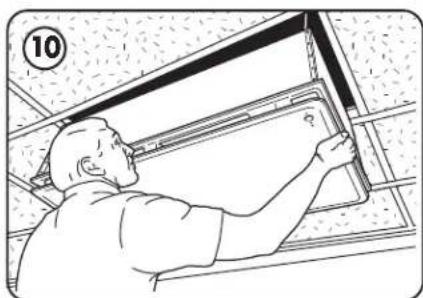

Retire la T secundaria del área en donde se instalará la unidad.

ADVERTENCIA: no la coloque directamente sobre una superficie plana, ya que esto dañará el sensor sobre la superficie inferior.

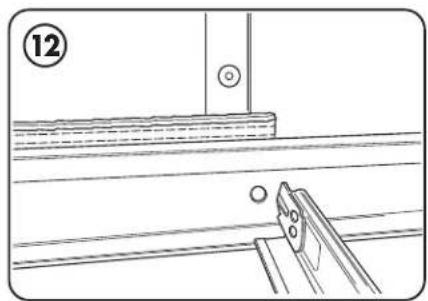

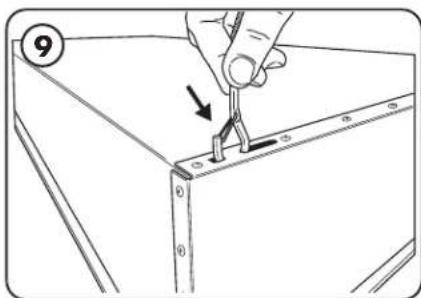

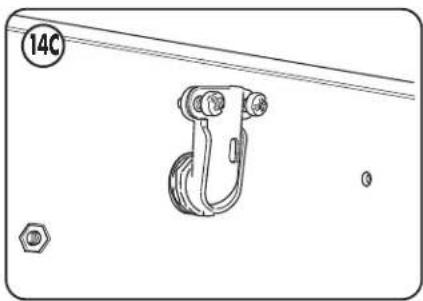

Fije los ganchos de las cuerdas de alambre a la carcasa, a través de los orificios de montaje.

Pida a una o dos personas que levanten lentamente la unidad, mientras la otra tira del extremo libre de los cables para mantenerlos tensos.
Eleve la unidad lentamente alternando cada lado, de modo de mantenerla relativamente nivelada al levantarla.

ADVERTENCIA: a medida que eleva la unidad, asegúrese de que los ganchos permanezcan orientados correctamente y no se desalineen, porque podrían no sujetar correctamente.

PRECAUCIÓN: para reducir el riesgo de lesiones personales, instale el ventilador a una altura mínima de 2.1 m (6.9 pies) del piso.

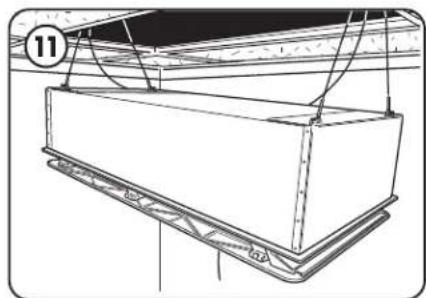

Eleve la unidad hasta que la parte superior de la carcasa quede justo debajo de la cuadrícula.
NOTA: si la unidad debe elevarse demasiado, pídale a una persona que eleve la unidad mientras que la otra presiona el resorte en la pieza de ajuste para aflojar el cable.

Revise debajo de la unidad para ver si hay espacios visibles. Si es necesario, agregue bloques de centrado entre la unidad y la cuadrícula. Haga los recortes que desee.

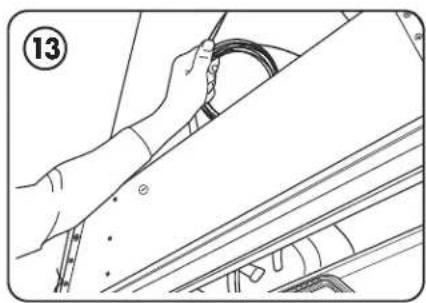

Enrolle el cable restante para que no se interponga. No corte los tramos de cable sobrantes.

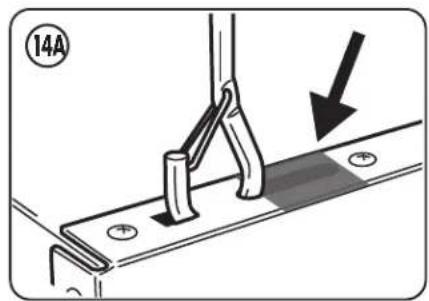

Tape las ranuras de los ganchos con cinta como se muestra.

Operando por arriba de la unidad, conecte al conducto de conexión un codo recto o a 90° aprobado por UL.

Antes de proceder a conectar cualquier cable, asegúrese de que el interruptor de alimentación ubicado en la fuente de alimentación esté en la posición de apagado.

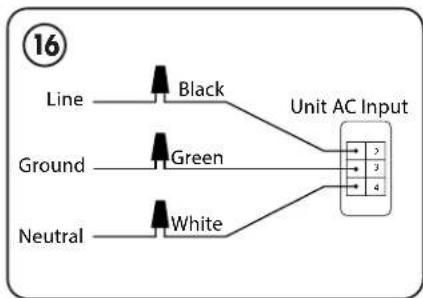


Solicite a un electricista calificado que conecte a la unidad la fase, el neutro y la toma de tierra, según el código eléctrico local.

Encienda el interruptor de suministro de energía.

La unidad ha quedado instalada y puede controlarse mediante los botones detrás de la puerta del filtro.

Todos los cables conectados en la caja de conexiones deben conectarse con conectores enroscables.

PROCEDIMIENTO DE INSTALACIÓN DEL FILTRO

Cuando sea necesario cambiar el filtro, se encenderá un led rojo sobre la parte inferior de la unidad.

Para filtros de repuesto, visite: www.fellowes.com

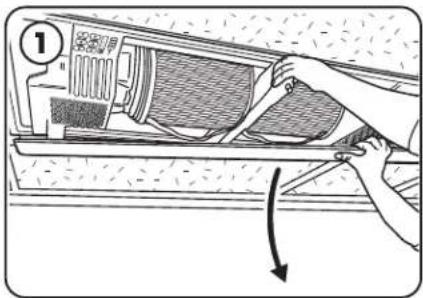

Abra la puerta hacia abajo, presionando el botón del pestillo.

Retire el filtro nuevo de la bolsa protectora y deséchela correctamente.

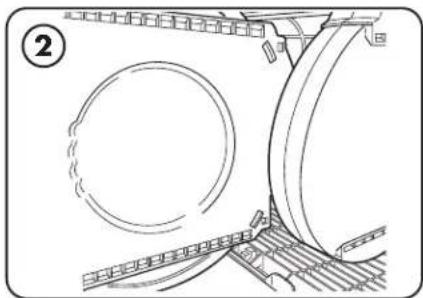

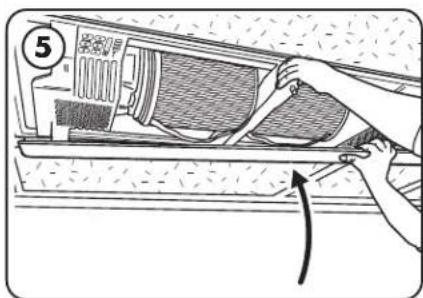

Sosteniendo el filtro por la correa, haga coincidir la abrazadera de soporte con la ranura.

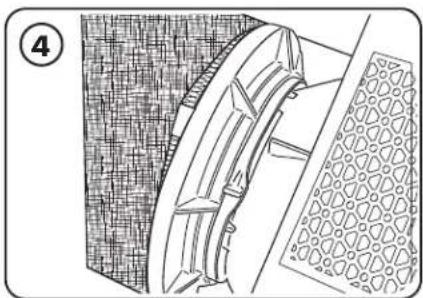

Empuje suavemente el filtro hasta escuchar un clic. NOTA: si los soportes superior e inferior no están correctamente alineados, el filtro no encajará y podría dañar la unidad.

Fije el filtro en su lugar moviendo la palanca de la abrazadera del filtro a la posición de bloqueo hasta que escuche un clic.

Cierre la puerta hasta que escuche un clic. Después de cerrar la puerta, presiónela para cerrarla en las esquinas y directamente debajo del pestillo para asegurarse de que los imanes y el pestillo estén completamente asegurados.
NOTA: los movimientos de bloqueo/desbloqueo se realizan en direcciones opuestas en los mecanismos para el cambio de los filtros izquierdo y derecho.

Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [WebID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area:Unit: [Web ID Sticker Here]
Floor: Area: Unit: [Web ID Sticker Here]	Floor: Area: Unit: [Web ID Sticker Here]
