Array AR2 - Purificateur d'air FELLOWES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air pour plafond suspendu
Marque	Fellowes
Modèle	Array AR2
Dimensions (L x l x H)	Adapté pour grille de plafond 24 po x 24 po (61 x 61 cm)
Poids	Environ 20 kg (estimation)
Alimentation électrique	120 V AC, circuit dédié requis
Type de filtre	Filtre hybride avec préfiltre intégré
Indicateur de changement de filtre	DEL rouge au bas de l'unité
Installation	Au plafond, nécessite dégagement minimum de 18 po (45,7 cm) au-dessus
Outils requis pour l'installation	Gants, échelle, connecteur de conduit, serre-fils, niveau, bande adhésive
Matériel inclus	Filtres hybrides (1), câbles de fixation 16 pi (4,8 m) et verrous (4), blocs de centrage (4), manuel
Fonctions principales	Purification de l'air, filtration par filtre hybride
Entretien et nettoyage	Remplacement du filtre selon indicateur DEL rouge
Sécurité	Installation à minimum 2,1 m (6,9 pi) au-dessus du sol ; débrancher avant entretien
Pièces détachées et réparabilité	Filtres de rechange disponibles sur www.fellowes.com
Informations générales	Installation par électricien qualifié recommandée, trois personnes recommandées

FOIRE AUX QUESTIONS - Array AR2 FELLOWES

Comment installer le purificateur d'air Fellowes Array AR2 dans un faux plafond ?

L'installation nécessite deux à trois personnes. Retirez un té croisé de la grille, fixez les câbles de fourniture aux crochets, puis soulevez l'unité en tirant les câbles alternativement pour la maintenir de niveau. Assurez-vous que le haut du boîtier est juste en dessous de la grille. Un électricien qualifié doit raccorder la mise à la terre, la ligne et le neutre à 120 V.

Quand faut-il changer le filtre et comment le savoir ?

L'appareil avertit du changement de filtre par une DEL rouge visible au bas de l'unité. Pour changer le filtre, ouvrez la porte, déverrouillez le levier de serrage, retirez l'ancien filtre, insérez le nouveau en alignant le taquet avec la fente jusqu'au clic, puis refermez la porte.

Où puis-je acheter des filtres de rechange pour le Fellowes Array AR2 ?

Les filtres de rechange sont disponibles sur le site web de Fellowes : www.fellowes.com. Utilisez la sangle du filtre pour le manipuler.

Quelle est la hauteur minimale d'installation au-dessus du sol ?

Pour réduire les risques de blessures, le ventilateur doit être installé à un minimum de 2,1 m (6,9 pi) au-dessus du sol.

Peut-on installer l'appareil près d'une bouche d'aération ou d'évacuation ?

Non, il est déconseillé d'installer l'unité à côté d'une bouche d'aération ou d'évacuation pour garantir un fonctionnement optimal.

Quels outils sont nécessaires pour l'installation ?

Les outils requis incluent : gants, échelle/escabeau, connecteur de conduit droit ou à 90° (approuvé UL), serre-fils, niveau et bande adhésive.

Que faire si l'unité est trop haute lors de l'installation ?

Si l'appareil est trop haut, une personne doit le maintenir tandis qu'une autre appuie sur la section à ressort du verrou du câble pour le desserrer et abaisser l'unité.

Comment nettoyer le purificateur d'air Fellowes Array AR2 ?

Le nettoyage se limite au remplacement du filtre. Aucun nettoyage interne n'est recommandé. Essuyez l'extérieur avec un chiffon sec si nécessaire.

Quel type d'alimentation électrique est requis ?

Un circuit de 120 V dédié doit être installé par un électricien qualifié avant l'installation de l'unité.

L'appareil fonctionne-t-il sans conduit ?

Oui, mais l'installation prévoit le raccordement à un conduit (droit ou à 90°) pour évacuer l'air. Le conduit doit être approuvé UL.

MODE D'EMPLOI Array AR2 FELLOWES

• Purificateur d'air (1X)

• Filtres hybrides avec préfiltre (1X)
  • Câbles de fixation de 16 pi (4,8 m) et verrous (4X)

• Blocs de centrage (4X)
  • Manuel de l'utilisateur (1X)

OUTILS REQUIS POUR L'INSTALLATION

• Gants
- Échelle/Escabeau
- Connecteur de conduit droit ou à 90°
- Serre-fils
• Niveau
- Bande adhésive

REMARQUE : Deux personnes sont nécessaires, trois personnes recommandées, pour une installation facile et correcte.

REMARQUE : Nous recommandons de retirer les carreaux de plafond adjacents pour faciliter l'installation.

REMARQUE : Il est nécessaire de retirer un té croisé de l'élément plafonnier.

• Deux grilles adaptées pour élément plafonnier de 24 po x 24 po (61 x 61 cm) avec dégagement minimum de 18 po (45,7 cm) au-dessus du plafond suspendu
• Crochets de fixation ou un emplacement adéquat selon votre code de bâtiment local et capable de supporter le poids du système
• Pour faciliter l'installation et optimiser le placement de l'unité dans la grille, il est FORTEMENT RECOMMANDÉ de percer des crochets dans le plafond ou d'utiliser des montants d'entretoise pour boucler les câbles s'il n'y a pas de points de fixation existants disponibles au-dessus du périmètre du boîtier.

REMARQUE : N'installez pas à côté d'un bouche d'aération ou d'évacuation.

REMARQUE : Fermez le disjoncteur de la zone d'installation avant de commencer l'installation.

INSTRUCTIONS D'INSTALLATION

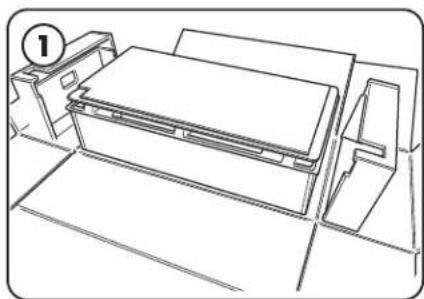

Avant de commencer l'installation, assurez-vous qu'un électricien qualifié a installé un circuit de 120 V dans la zone d'installation. Retirez l'appareil de son emballage et placez-le sur une table ou une surface, sous ou à proximité de la zone d'installation, la façade orientée vers le haut.

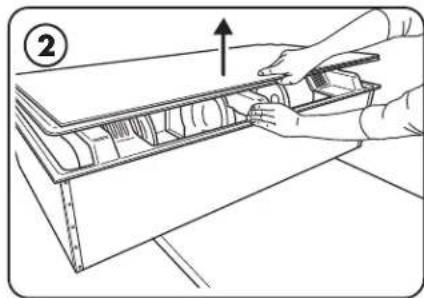

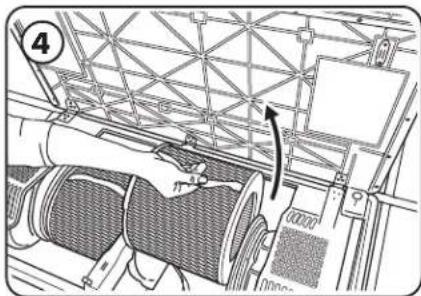

Ouvrez la porte de l'unité en appuyant sur le bouton de verrouillage et en tirant vers le haut. Demandez à une personne de tenir la porte ouverte pendant que le filtre et le matériel sont retirés.

REMARQUE : ne retirez pas les supports en carton gaufré fixés à la porte.

Dégagez le levier de serrage du filtre jusqu'à ce qu'un déclic se fasse entendre.

REMARQUE : Les mouvements de verrouillage/déverrouillage s'effectuent dans des directions opposées entre les mécanismes de changement de filtre gauche et droit.

Soulevez et faites pivoter l'appareil avant de le placer, côté porte vers le bas, sur les supports fournis. Déterminez quelle passage électrique sera utilisée et retirez la pièce afin d'en libérer l'orifice.

Passez l'extrémité des câbles de fixation à travers les supports ou le matériel prévu.

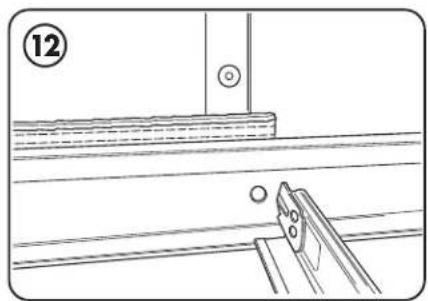

Retirez le té croisé là où l'appareil sera installé.

AVERTISSEMENT : ne placez pas directement sur une surface plane car cela endommagerait le capteur qui colle sous la surface inférieure.

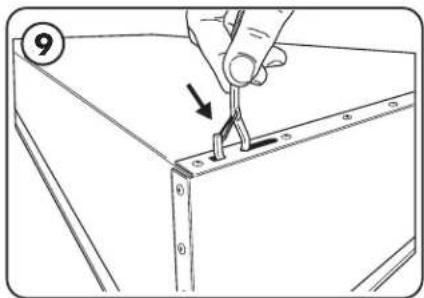

Fixez les crochets fournis aux câbles à travers les trous de fixation.

Demandez à une ou deux personnes de soulever lentement l'appareil pendant qu'une autre tire l'extrémité des câbles afin de les maintenir tendus pendant l'élévation.
Alternez les câbles en levant lentement chaque côté pour maintenir l'unité relativement au niveau pendant le l'élévation.

AVERTISSEMENT : Pendant l'élévation, assurez-vous que les crochets restent correctement orientés et ne se désalignent pas, sinon ils pourraient ne pas tenir correctement.

ATTENTION : Afin de réduire les risques de blessures, installez le ventilateur à un minimum de 2,1 m (6,9 pi) au-dessus du sol.

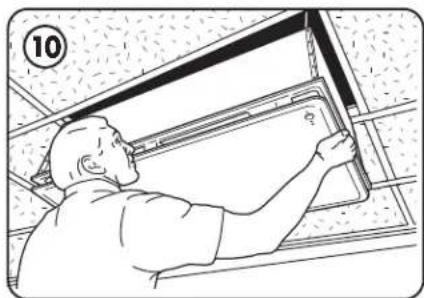

Soulevez l'appareil jusqu'à ce que le haut du boîtier soit juste en dessous de la grille. REMARQUE : Si l'appareil est trop haut, demandez à une personne de soulever l'appareil pendant que l'autre appuie sur la section à ressort du verrou du câble, ce qui permettra de le desserrer.

Vérifiez que les unités situées en dessous ne présentent pas de lacunes visibles. Si nécessaire, ajoutez des blocs de centrage entre l'unité et la grille. Découpez tel que souhaité.

Enroulez les câbles restants en les mettant à l'écart. Ne coupez pas la longueur excédante des câbles.

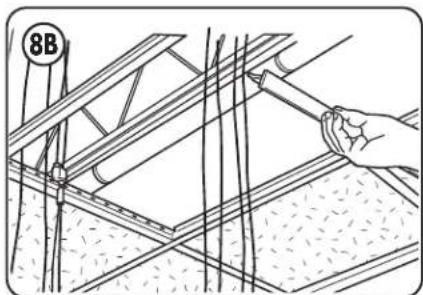

Collez la bande adhésive sur les fentes des crochets tel qu'indiqué.

En travaillant depuis le dessus de l'appareil, fixez un coude droit ou à 90° approuvé UL pour connecter le conduit.

Assurez-vous que l'interrupteur d'alimentation situé sur le bloc d'alimentation est en position d'arrêt avant de procéder au raccordement des fils.

Demandez à un électricien qualifié de connecter la mise en terre, la ligne électrique et le neutre à l'appareil conformément aux codes en vigueur.

Activez l'interrupteur d'alimentation.

Maintenant que l'appareil est installé, il peut être contrôlé avec les boutons situés derrière la porte du filtre.

Tous les câbles connectés dans la boîte de jonction doivent être raccordés à l'aide de connecteurs torsadés.

PROCÉDURES D'INSTALLATION DES FILTRES

L'appareil vous avertira lorsque le filtre doit être changé. Une DEL rouge visible au bas de l'unité s'allumera.

Pour obtenir des filtres de rechange, veuillez consulter : www.fellowes.com

Ouvrez la porte en appuyant sur le bouton du loquet et en tirant sur la porte.

Retirez le nouveau filtre du sac de protection et jetez-le.

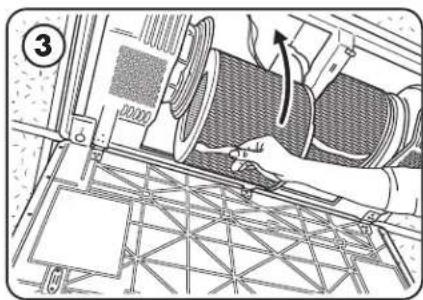

En tenant le filtre par la sangle, alignez le taquet de support avec la fente.

Poussez doucement le filtre jusqu'à ce qu'un clic se fasse entendre.
REMARQUE : si les supports supérieur et inférieur ne sont pas correctement alignés, le filtre ne sera pas en place correctement et l'appareil peut être endommagé.

Remettez le filtre en place en remettant le levier de serrage du filtre en position verrouillée jusqu'à ce qu'un déclic se fasse entendre.
REMARQUE : Les mouvements de verrouillage/déverrouillage s'effectuent dans des directions opposées entre les mécanismes de changement de filtre gauche et droit.

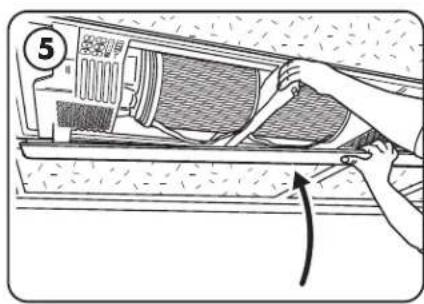

Fermez la porte de l'appareil jusqu'à ce que vous entendiez un déclic. Après avoir fermé la porte, appuyez sur la porte fermée sur les coins et directement sous le dispositif de verrouillage pour vous assurer que les aimants et le dispositif de verrouillage sont bien fixés.
