MANUAL DE USUARIO FE-P REOLINK

Si necesita cualquier ayuda técnica, por favor, consulte nuestro sitio oficial de soporte y póngase en contacto con nuestro equipo de soporte antes de devolver el producto: https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Contenido de la cajo 66

Presentación de la cámara 67

Diagrama de conexión 69

Configurar la cámara 70

Montar la cámara....71

Solución de problemas....76

Especificaciones 77

Notificación de cumplimiento 78

Contenido de la caja

Cámara

Cable Ethernet de 1 m

Paquete de tornillos

Base de montaje

Plantilla de orificios de montaje

Guía de inicio rápido

Señal de vigilancia

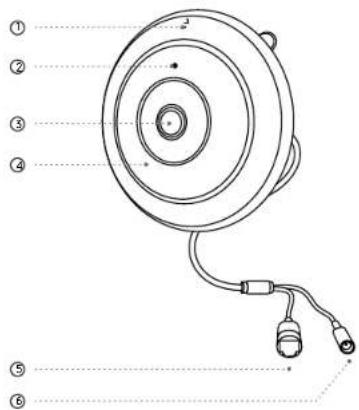

Presentación de la cámara

①Micrófono incorporado
⑦Sensor de luz diurna
③Objetivo
④LEDs IR
⑤Puerto Ethernet
⑥Puerto de alimentación

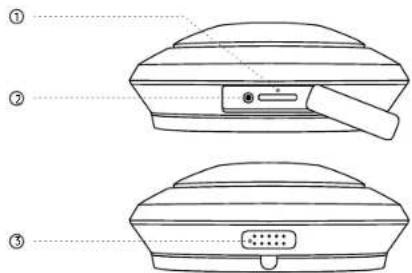

* Levanta la cubierta de goma para acceder a la ranura de la tarjeta microSD.
② Botón de restablecimiento
* Mantenga pulsado el botón de restablecimiento durante 5s con una oguja para restablecer la configuración de fábrica.
③ Altavoz

EspañolEspañol67 68

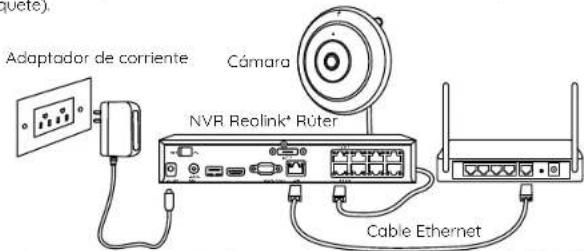

Diagrama de conexión

Antes de utilizar la cámara, conectela como se indica a continuación para finalizar la configuración inicial.

1. Conecte la cámara a un NVR Reolink (no incluido) con un cable Ethernet.
2. Conecte el NVR o su rúter y encienda el NVR.

NOTA: La cámara se puede alimentar a través de un dispositivo de alimentación PoE, como un Inycector PoE, un conmutador PoE o un NVR Realink (no Incluido en el paquete).

Adaptador de corriente Cámara NVR Reolink® Rüter Cable Ethernet

* La cámara también se puede alimentar a través de un adaptador de 12 V CC (no incluido en el paquete).

EspañolEspañol69 70

Configurar la cámara

Descargue e inicie el software App o Client Reolink y siga las instrucciones que aparecen en pantalla para finalizar la configuración inicial.

- En teléfono inteligente

Escanee para descargar la App Reolink.

- En la computadora

Ruta de descarga del Client Reolink: Vaya a https://reolink.com > Soporte > App & Client.

NOTA:

- Si va a conectar la cámara PoE a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia fuentes de luz.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al reflejo de la ventana causado por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada mientras la orienta hacia una bien iluminada. De lo contrario, la calidad de la imagen podría ser deficiente. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deben ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda implar de vez en cuando la tapa del objetivo con un paño suave.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente a agua o humedad y no estén bloqueados por suciedad u otros elementos.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

Montar la cámara en la pared

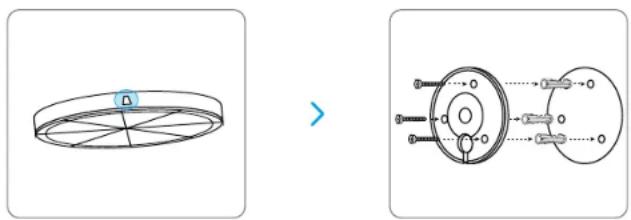

1. Antes de taladrar los orificios necesarios, marque la dirección de la cerradura impresa en la base de montaje. Asegúrese de que la cerradura está orientada hacia arriba, como se muestra en el diagrama. Esto le ayudará a alinear la base de montaje en la misma orientación cuando la instale.
2. Taladre los orificios de acuerdo con la plantilla de orificios de montaje. Utilice los anclajes para paneles de yeso incluidos en el paquete si es necesario. Y utilice tornillos para fijar la base de montaje a la pared con la ranura del cable hacia abajo.
3. Pasa el cable de la cámara ojo de pez por la ranura de la base de montaje.

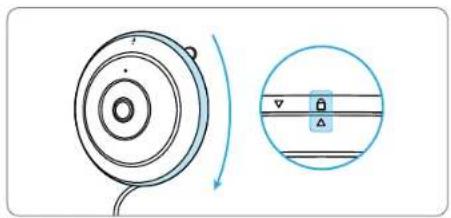

1. Coloque la cámara en la base y gírela en el sentido de las agujas del reloj para bloquearla en su posición. Asegúrese de que la flecha de orientación de la cámara y la cerradura de la base estén alineadas.

1. Si desea retirar la cámara de la base de montaje, presione el mecanismo de liberación y gire la cámara en el sentido contrario a las agujas del reloj.

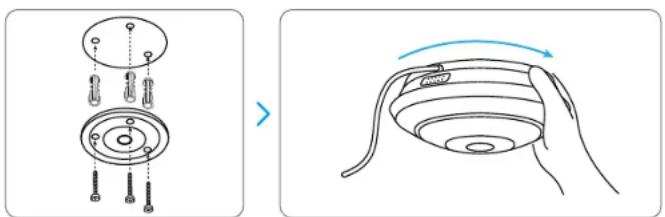

Montar la cámara en el techo

1. Taladre los orificios de acuerdo con la plantilla de orificios de montaje. Utilice los anclajes para paneles de yeso incluidos en el paquete si es necesario.

2. Fije la base de montaje al techo con tornillos.

3. Pase el cable de la cámara ojo de pez por la ranura para cables de la base de montaje y gire la cámara en el sentido contrario a las agujas del reloj para bloquearla en su posición.

NOTA: Encaje los tres orificios de montaje de la cámara en la base de montaje.

EspañolEspañol75 76

Solución de problemas

Los LEDs infrarrojos dejan de funcionar

Si los LEDs infrarrojos de su cámara dejan de funcionar, pruebe los siguientes soluciones:

• Active las luces infrarrojas en la página Configuración del dispositivo a través de App/Client Reolink.
• Compruebe si el modo Día/Noche está activado y configure las luces infrarrojas automáticas por la noche en la página Live View a través de la App/Client Reolink.
• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruebe de nuevo la configuración de las luces infrarrojas.

Si esto no funciona, póngase en contacto con el soporte de Realink https://support.reolink.com/.

No se ha podido actualizar el firmware

Si no consigue actualizar el firmware de la cámara, pruebe las siguientes soluciones:

• Compruebe el firmware actual de la cámara y vea si es el más reciente.
• Asegúrese de descargar el firmware correcto desde el Centro de Descargas.
• Asegúrese de que su computadora funciona en una red estable.

Si esto no funciona, póngase en contacto con el soporte de Reolink https://support.reolink.com/.

Especificaciones

Características del hardware

Visión nocturna: 8 metros Modo día/noche: Conmutación automática

EspañolEspañol77 78

General

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F) Humedad de funcionamiento: 10%-90

Para más especificaciones, visite https://reolink.com/.

Notificación de cumplimiento

Declaración de cumplimiento de la FCC

Este dispositivo cumple con la parte 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado.

Declaración de cumplimiento ISED

CE Declaración UE de conformidad simplificada

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Declaración de conformidad UKCA

Reolink declara que este producto cumple el Reglamento de compatibilidad electromagnética de 2016 y el Reglamento de seguridad del material eléctrico de 2016.

Desecho correcto del producto

Esta marca indica que este producto no debe ser desechado con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana causados por el desecho incontrolado de residuos, reciclero de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo ya usado, por favor, acuda a sistemas de devolución y recogido o contacte al minorista del cual compró el producto. Puede reciclarlo de forma ecológica.

EspañolEspañol79 80

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolinko en un distribuidor autorizado de Reolink. Descubra más en: https://reolink.com/warranty-and-return/.

Términos y Privacidad

El uso del producto está sujeto a la aceptación de los Términos de Servicio y la Política de Privacidad en reolink.com. Mantenga el producto fuera del alcance de los niños.
