BEDIENUNGSANLEITUNG FE-P REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support1-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Über die Kamera....19

Connection Diagram 21

Einrichten der Kamera 22

Montage der Kamera 23

Fehlersuche 28

Spezifikationen 29

Konformitätserklärung 30

Lieferumfang

Kamera

1m Ethernet -Kabel

Schrauben -pack

Montagesockel

Schnellstart-Leitfaden

Überwachungs- schild

Über die Kamera

① Einbau-Mikrofon
② Tageslicht-Sensor
③ Objektiv
④ IR-LEDs
⑤ Ethernet-Port
⑥ Strom-Port

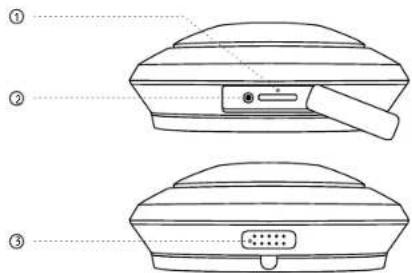

* Ziehen Sie die Gummlabdeckung ab, um den microSD-Kartenslot zu erreichen.

② Reset Button

^Zurück auf Werkseinstellungen: Reset-Taste mit einer Nadel etwa 5s drücken.

③Lautsprecher

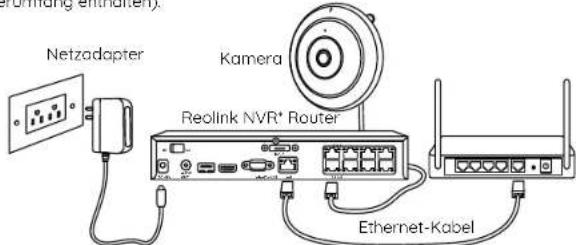

Connection Diagram

Bevor Sie die Kamera verwenden, schließen Sie die Kamera bitte wie unten beschrieben an, um die Ersteinrichtung abzuschließen.

1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen Reolink NVR (nicht im Lieferumfang enthalten) an.
2. Verbinden Sie den NVR mit Ihrem Router, und schalten Sie ihn ein.

HINWEIS: Die Kamera kann über ein PoE-Stromversorgungsgerät wie einen PoE-Injektor, PoE-Switch oder Reolink NVR mit Strom versorgt werden (nicht im Lieferumfang enthalten).

Netzadapter Kamera Reolink NVR* Router Ethernet-Kabel

* Die Kamera kann auch über einen 12V DC Netzadapter mit Strom versorgt werden (nicht im Lieferumfang enthalten).

DeutschDeutsch21 22

Einrichten der Kamera

Loden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

- Mit Smartphone

Scannen und Reolink App herunterladen.

- Mit PC

Download-Pfad für den Reolink-Client: https://reolink.com > Support > App & Client.

HINWEIS:

- Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

Montage der Kamera

Tipps für die Montage

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann die Bild- qualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statu- sleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in einen schattigen Bereich, sondern richt- en Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleis- ten, sollten die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu erhalten, empfiehlt es sich, das Kuppelge-häuse von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass der Strom-Port nicht direkt mit Wasser oder Feuchtigkeit ausgesetzt ist und nicht durch Staub oder andere Elemente blockiert wird.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt gegen das Objektiv schlagen können.

DeutschDeutsch23 24

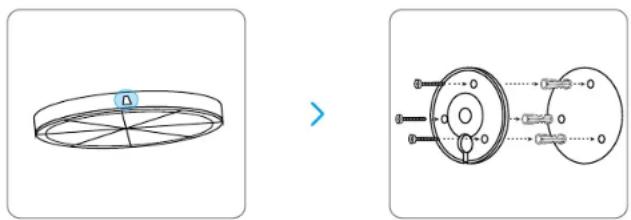

Die Kamera an der Wand montieren

1. Bevor Sie die erforderlichen Löcher bohren, markieren Sie die Richtung des Schlosses auf dem Montagesockel. Achten Sie darauf, dass das Schloss nach oben zeigt, wie in der Abbildung dargestellt. Dies hilft Ihnen, den Montagesockel bei der Installation in der gleichen Richtung auszurichten.
2. Bohren Sie die Löcher entsprechend der Montagelochschablone. Verwenden Sie bei Bedarf die in der Packung enthaltenen Dübel für Trockenbauwände. Befestigen Sie den Montagesockel mit Schrauben an der Wand, wobei die Kabelnut nach unten zeigen muss.
3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelnut am Montagesockel.

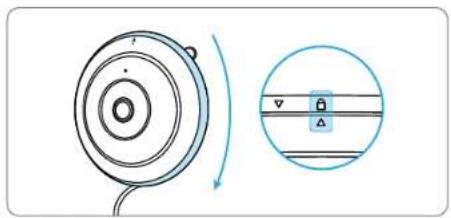

1. Bringen Sie die Kamera an dem Sockel an und drehen Sie sie im Uhrzeigersinn, um sie zu arretieren. Achten Sie darauf, dass der Ausrichtungspfeil auf der Kamera und das Schloss auf dem Sockel Übereinstimmen.

1. Wenn Sie die Kamera von dem Montagesockel abnehmen möchten, drücken Sie den Entriegelungsmechanismus und drehen Sie die Kamera gegen den Uhrzeigersinn.

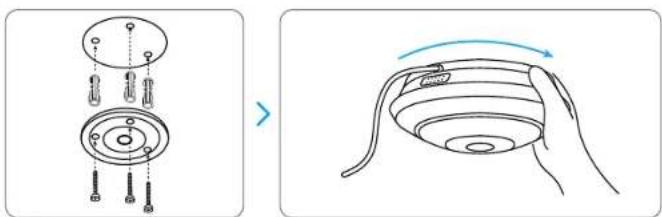

Die Kamera an der Decke montieren

1. Bohren Sie die Löcher gemäß der Montagelochschablone. Verwenden Sie bei Bedarf die in der Packung enthaltenen Trockenbau-Dübel.
2. Befestigen Sie den Montagesockel mit Schrauben an der Decke.
3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelnut am Montagesockel, und drehen Sie die Kamera im Uhrzeigersinn, um sie zu fixieren.

HINWEIS: Stecken Sie die drei Montagelöcher der Kamera in den Montagesockel.

DeutschDeutsch27 28

Fehlersuche

Infrarot-LEDs funktionieren nicht

Wenn die Infrarot-LEDs Ihrer Kamera nicht mehr funktionieren, versuchen Sie bitte die folgende Lösungen:
- Aktivieren Sie die Infrarotlichter auf der Seite Geräteeinstellungen über die Reolink App/Client.
- Prüfen Sie, ob der Tag/Nacht-Modus aktiviert ist und richten Sie die automatische Infrarotbeleuchtung bei Nacht auf der Seite Live-Ansicht über die Reolink App/Client ein.
- Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
- Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Infrarotlichteinstellungen erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support bei https://support.reolink.com/.

Upgrade der Firmware fehlgeschlagen

Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

- Überprüfen Sie die aktuelle Kamera-Firmware und stellen Sie fest, ob es sich um die neueste handelt.

•Vergewissern Sie sich, dass Sie die richtige Firmware vom Download Center herunterladen.

- Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk verbunden ist.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support bei https://support.reolink.com/.

Spezifikationen

Über Hardware

Nachtsicht: 8 Meter

Tag-/Nacht-Modus: Automatische Umschaltung

DeutschDeutsch29 30

Das Allgemeine

Betriebstemperatur: -10°C\~+55°C (14°F\~131°F)

Betriebsfeuchtigkeit: 10%-90%

Weitere Spezifikationen finden Sie bei https://reolink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schödlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

ISED-Konformitätserklärung

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen von Electromagnetic Compatibility Regulations 2016 und Electrical Equipment Safety Regulations 2016 übereinstimmt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclen Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

DeutschDeutsch31 32

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Garantie, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr erfahren: https://reolink.com/warranty-and-return/.

Datenschutz & AGB

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
