2214 - Equipo de protección personal Klein Tools - Manual de uso y guía de instrucciones gratis

Tipo de producto	Almohadillas protectoras para garras Hydra-Cool™
Marca	Klein Tools
Modelo	2214
Categoría	Equipo de protección individual (EPI) para escalada
Norma	ASTM F887
Material principal	Cuero acolchado con inserciones metálicas
Sistema de fijación	Correas Velcro® y hebilla de cierre metálica
Contenido del paquete	1 almohadilla izquierda, 1 almohadilla derecha, 2 inserciones metálicas, 1 manual de instrucciones
Peso aproximado (par)	Aproximadamente 1 kg
Dimensiones (cada una)	Aproximadamente 30 cm de largo, 15 cm de ancho (ajustable)
Compatibilidad	Garras de montador de líneas y podador Klein Tools
Capacidad de peso máxima recomendada	Cuerpo + ropa + herramientas ≤ 136 kg (300 lb)
Mantenimiento y limpieza	Limpiar con un paño húmedo y un detergente suave; no sumergir; tratar el cuero con aceite de pata de vaca
Almacenamiento	Guardar en un lugar limpio y seco entre usos
Seguridad	Inspeccionar antes de cada uso; respetar la superposición mínima de Velcro®; retirar del servicio en caso de daño
Reparabilidad	Piezas de repuesto disponibles: inserciones metálicas, correas Velcro®, hebillas metálicas
Garantía	Consultar el sitio web de Klein Tools
Uso previsto	Protección de las piernas al usar garras para trepar postes o árboles

Preguntas frecuentes - 2214 Klein Tools

¿Cómo ensamblar las almohadillas protectoras Hydra-Cool™ a las garras?

Inserte la varilla superior de la garra con el manguito en el pasante del túnel de la almohadilla. Empuje hasta alinear la barra de retención metálica con la hebilla del manguito, luego pase la correa de retención Klein Kord® a través de la hebilla y fije el Velcro®.

¿Cómo colocar correctamente la almohadilla y la garra en la pierna?

Coloque el pie en el ensamblaje, apriete las correas del tobillo, luego enrolle el extremo libre de la almohadilla en la hebilla de cierre metálica. Tire hasta que la etiqueta de advertencia de superposición mínima pase a través de la hebilla, luego fije el Velcro®.

¿Cuál es el peso máximo recomendado para el uso de este equipo?

Klein Tools recomienda un peso combinado total (cuerpo, ropa y herramientas) de 300 lb (136 kg) o menos al usar sus garras y almohadillas.

¿Cómo mantener las almohadillas protectoras?

Limpie las correas con un paño húmedo y un detergente suave. Para los componentes Velcro®, use un cepillo duro para eliminar los residuos. Mantenga el cuero con aceite de pata de vaca. Deje secar al aire, no use calor.

¿Qué hacer si el Velcro® ya no adhiere correctamente?

Limpie las bandas Velcro® rugosas con un cepillo duro. Si la adherencia sigue siendo insuficiente, la almohadilla debe retirarse del servicio y reemplazarse.

¿Cómo inspeccionar las almohadillas antes de cada uso?

Verifique que no haya rasgaduras, quemaduras, costuras dañadas, desgaste excesivo en el cuero. Verifique los remaches, hebillas e inserciones metálicas (grietas, deformaciones). Asegúrese de que la correa de retención esté intacta.

¿Puedo usar este equipo con garras de otras marcas?

Las almohadillas están diseñadas para las garras de montador de líneas y podador Klein Tools. Para la compatibilidad con otras marcas, consulte el manual o comuníquese con Klein Tools.

¿Con qué frecuencia debo reemplazar las inserciones metálicas?

Reemplace inmediatamente si la inserción está agrietada, doblada o si la barra de retención falta, está agrietada o doblada. Inspeccione antes de cada uso.

¿Qué significa la etiqueta de advertencia de superposición mínima?

Esta etiqueta indica el ajuste mínimo de adherencia Velcro® para asegurar correctamente la almohadilla. Debe pasar la etiqueta a través de la hebilla de cierre para garantizar un contacto suficiente del Velcro®. No hacerlo podría provocar que la almohadilla se suelte y cause lesiones graves.

¿Este equipo está certificado?

Sí, las almohadillas protectoras Hydra-Cool™ cumplen con los requisitos de la norma ASTM F887 para equipos de protección individual de escalada.

MANUAL DE USUARIO 2214 Klein Tools

Instrucciones para usar, ensamblar y cuidar correctamente las almohadillas del escalador Klein Hydra-Cool™ modelo n.º 2214

ESPAÑOL

Este manual de instrucciones explica cómo usar, ensamblar y mantener las almohadillas del escalador Hydra-Cool™ correctamente. Es importante que todas las personas que usan escaladores de postes y árboles se instruyan sobre cómo usar el equipo correctamente. Asimismo, deben leer, comprender y seguir todas las instrucciones y advertencias que vienen con los productos y que se incluyen en las instrucciones de los productos antes de usarlos.

Consulte también "Instrucciones para el uso, el ensamble y el cuidado adecuados de los escaladores de postes y árboles, incluso el afilado de los garfios" (n.º 139107).

ADVERTENCIA: Guarde estas instrucciones. Este equipo NO debe ser utilizado por ninguna persona que no haya leído, comprendido y seguido las instrucciones y los procedimientos de inspección incluidos en este folleto. De lo contrario, se podrían provocar lesiones graves o muerte. El usuario final y el empleador deben repetir periódicamente la capacitación y la revisión de las instrucciones.

Las almohadillas del escalador Hydra-Cool™ cumplen con todos los requisitos de las normas ASTM F887.

ÍNDICE

Página

1. Detalles sobre la construcción de las almohadillas para escaladores Hydra-Cool™ 11
2. Contenido de las almohadillas del escalador Hydra-Cool™ .12
3. Ensamble de las almohadillas Hydra-Cool™ a los escaladores ..12-13
4. Colocación de la almohadilla Hydra-Cool™ y el escalador ensamblados a la pierna 13-14
5. Procedimientos específicos de inspección de las almohadillas del escalador Hydra-Cool™....15
6. Procedimientos de mantenimiento....15
7. Procedimientos generales de inspección .....15
8. Advertencias: Escaladores y almohadillas Klein .....16
9. Etiqueta de advertencia - ADVERTENCIA DE ENVOLTURA MÍNIMA....16

Una caída puede dar lugar a lesiones graves o muerte. No utilice el equipo si no está adecuadamente capacitado.

Lea y respete todas las instrucciones y advertencias.

1. DETALLES SOBRE LA CONSTRUCCIÓN DE LAS ALMOHADILLAS DEL ESCALADOR HYDRA-COOL™

FIGURA 1

A. Construcción de correa entretejida y Velcro®
B. Etiqueta de advertencia
C. Correa de sujeción del escalador Klein Kord ^® con extremo de gancho Velcro ^®
D. En la superficie exterior de la almohadilla se muestra el n.º de catálogo y "L", que indica que debe colocarse en la pierna izquierda
E. Ranura tipo túnel para la barra con camisa
F. Abertura ranurada para la presilla de la camisa del escalador
G. Presillas Velcro ^® (lado suave)

FIGURA 2

H. Extremo libre de la almohadilla
I. Lazo de cincha metálica
J. Superficie acojinada de la almohadilla, con cuero en su interior
K. Ganchos Velcro ^® (lado áspero)

Velcro® es una marca registrada de Velcro® Industries B.V.

FIGURA 3

L. Inserto metálico
M. Barra de retención

A B G E F C D 2214L FIGURA 1 - Detalles sobre la construcción de la almoha

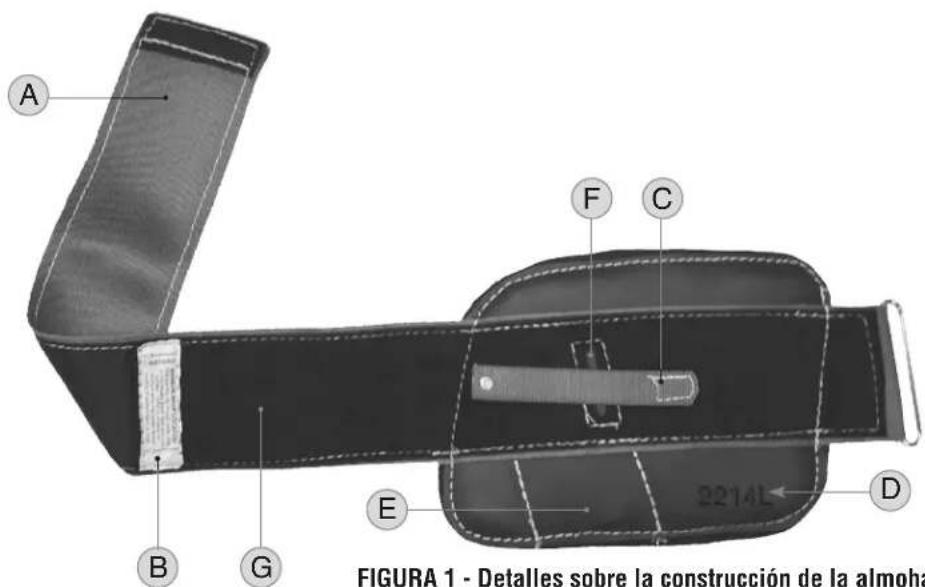

FIGURA 1 - Detalles sobre la construcción de la almohadilla Hydra-Cool™ izquierda (parte delantera)

I H K

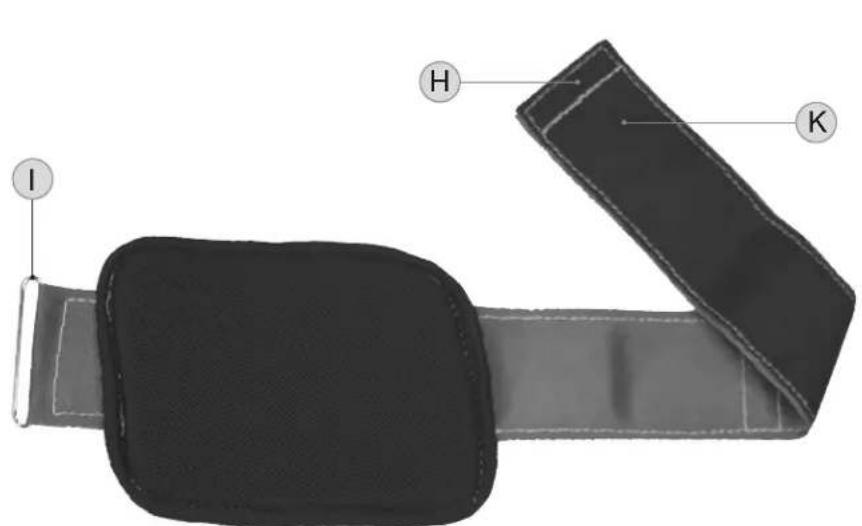

FIGURA 2 - Detalles sobre la construcción de la almohadilla Hydra-Cool™ izquierda (parte trasera)

L M

FIGURA 3 - Inserto metálico izquierdo

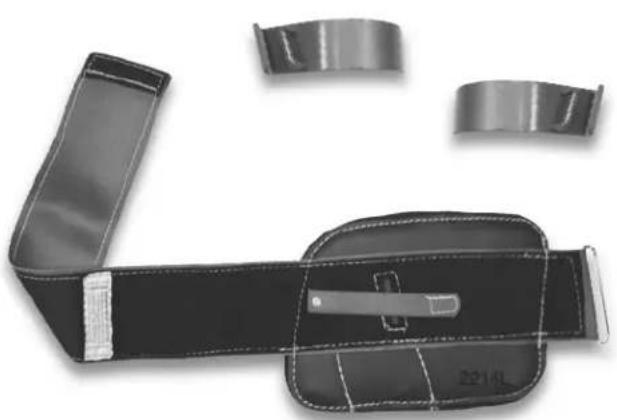

2. CONTENIdO dE LAS ALMOHAdILLAS dEL ESCALAdOr HydrA-COOL™

- Almohadillas del escalador Hydra-Cool™ modelo n.º 2214

• Almohadillas izquierda y derecha (1 de cada una)
• Insertos metálicos izquierdo y derecho (1 de cada uno)

- Instrucciones para el correcto uso, ensamble, cuidado y mantenimiento

1 Pise en el escalador, coloque la camisa ajustable de manera que mire hacia la parte interior de la pierna.
2 Ajuste la altura de la camisa para lograr una adaptación adecuada, aproximadamente 1" (25 mm) debajo del tobillo. Inserte los tornillos en los dos (2) orificios alineados de cada escalador y apriete las tuercas suministradas en los tornillos para fijar el ajuste.

3 Haga coincidir las almohadillas del escalador izquierda y derecha con los escaladores izquierdo y derecho, respectivamente.

2214L

Escalador IZQUIERDO marcado con una "L"

2214R

Escalador DERECHO marcado con una "R"

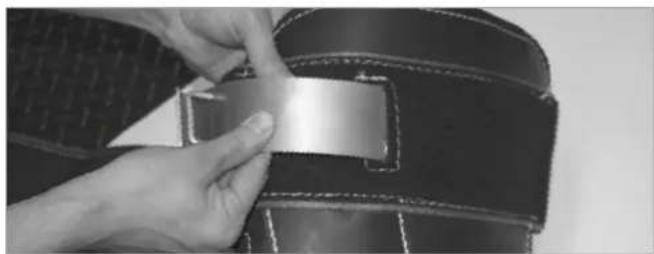

4 Coloque el inserto metálico en la almohadilla del escalador; asegúrese de que el texto que figura en el inserto metálico quede hacia arriba. Verifique que el inserto metálico que está colocando esté en el lado correcto (izquierdo o derecho, que se indican con las letras "L" o "R", respectivamente, al final del número de pieza). Para ello, haga coincidir el último carácter del inserto metálico ("L" o "R") con el último carácter de la almohadilla del escalador de cuero ("L" o "R"). Empuje el inserto metálico en la almohadilla del escalador hasta que la barra de retención quede contra la abertura ranurada de la almohadilla del escalador.

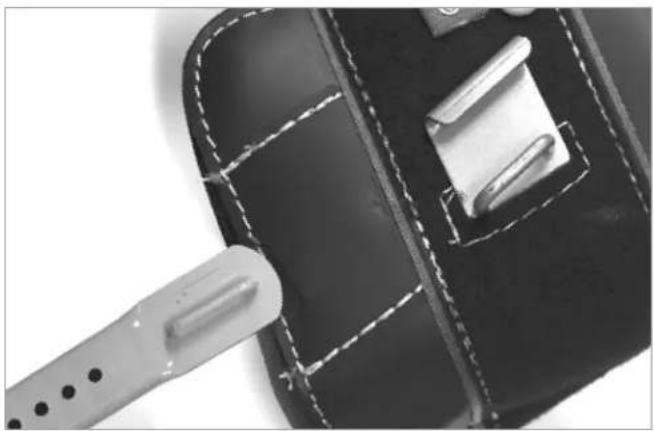

5 Inserte la barra superior del escalador con camisa en la abertura ranurada tipo túnel que se encuentra en el borde inferior de la almohadilla. NOTA: presionar ambos lados del túnel será de ayuda para pasar el escalador por la almohadilla.

6 Pase el escalador por el túnel hasta que la barra metálica de retención quede alineada con la presilla de la camisa.

Presilla de la camisa del escalador correctamente alineada con la barra de retención.

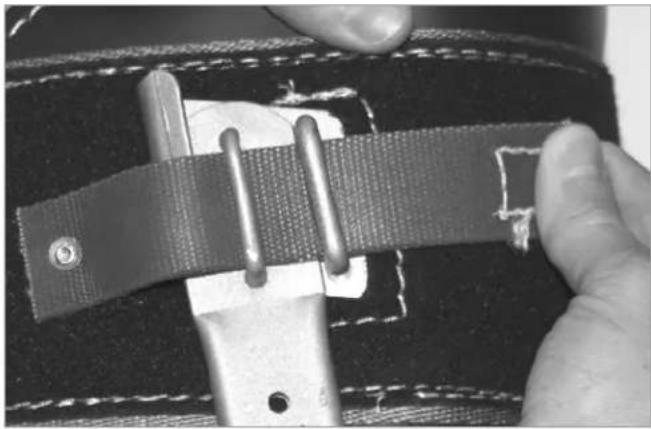

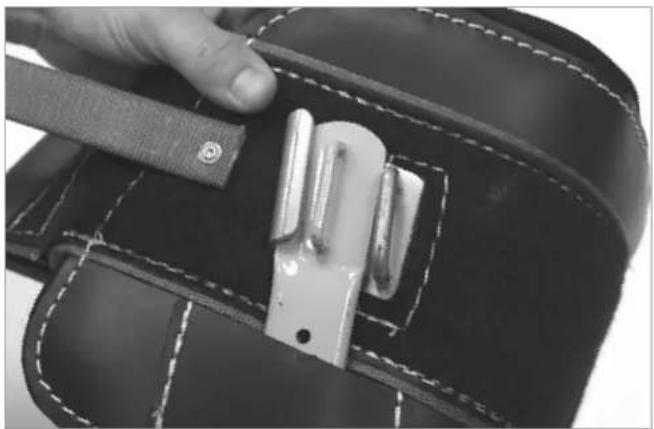

7 Cómo pasar la correa de retención Klein Kord® por la presilla de la camisa del escalador.

Empuje la correa de retención y la barra de retención por la presilla de la camisa del escalador.

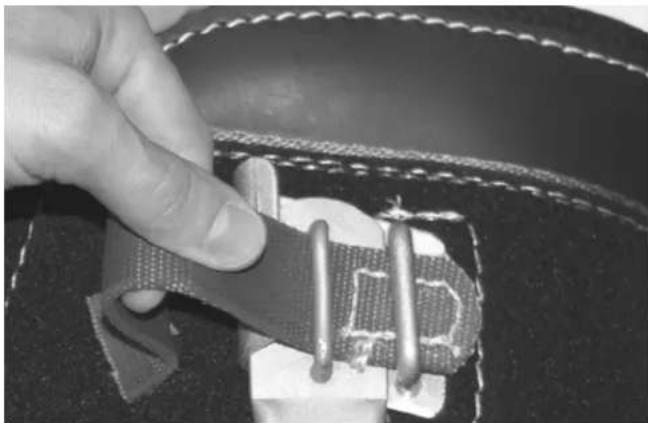

8 Pase completamente la correa de retención por la presilla de la camisa y la barra de retención. Asegure el extremo de gancho Velcro® a las presillas Velcro® de la almohadilla.

4. COLOCACIÓN dE LA ALMOHAdILLA HydrA-COOL™ y EL ESCALAdOr ENSAMBLAdOS A LA PIErNA

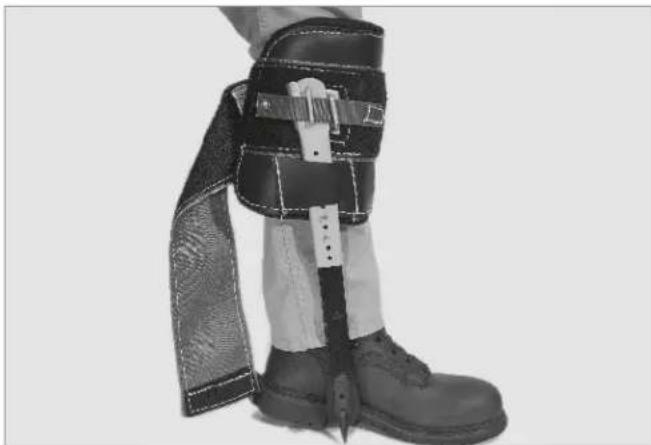

1 Pise en el conjunto de escalador y almohadilla.

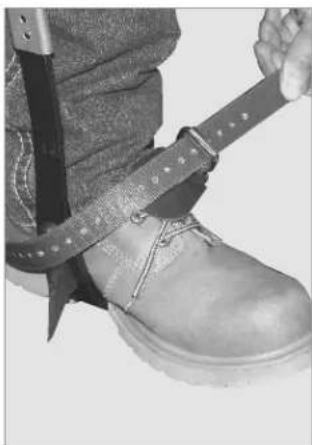

2 Asegure las correas de tobillo.

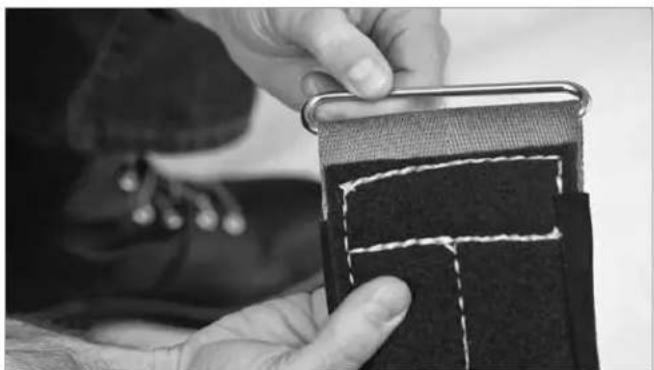

3 Pase el extremo libre de la almohadilla a través del lazo de cincha metálico. La correa entretejida debe pasar por el lazo de cincha metálico.

No se debe torcer la correa entretejida

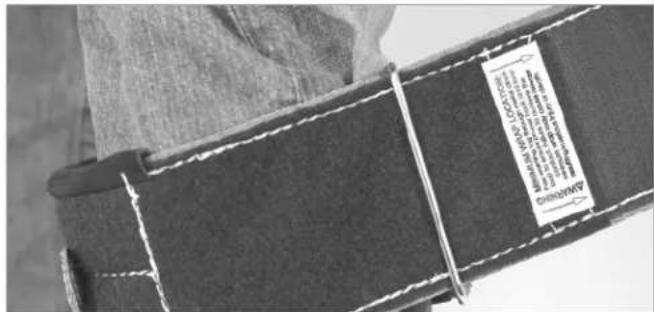

4 Tire de la correa entretejida hasta que la etiqueta de AdVErTENCIA de ENVOLTurA MÍNIMA atraviese el lazo de cincha metálico. Esto garantizará la cantidad mínima de adhesión del lazo y el gancho Velcro® para asegurar la almohadilla correctamente a la pierna. De lo contrario, podría soltarse y causar lesiones graves e incluso, la muerte.

AdVErTENCIA: uBICACIÓN de LA ENVOLTurA MÍNIMA: Pase la etiqueta de advertencia por el lazo de cincha metálico para garantizar el contacto adecuado entre el gancho y el lazo. Si no se logra la envoltura mínima, podría soltarse y causar lesiones graves e incluso, la muerte.

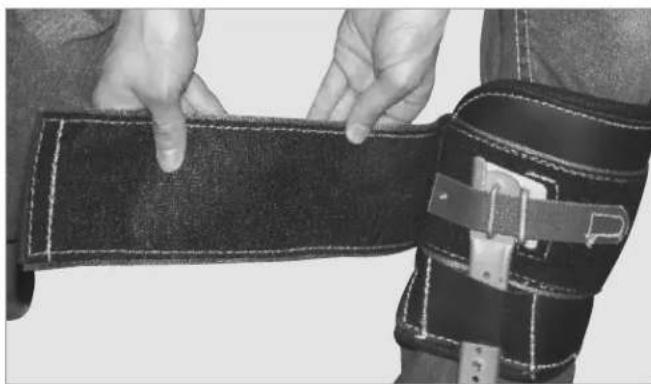

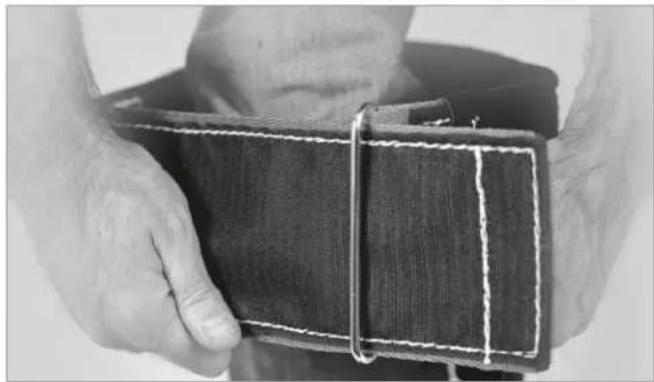

5 Tire del extremo libre de la almohadilla hasta que se ajuste y envuelva alrededor de la pierna.

6 Asegure el extremo libre alrededor de la almohadilla adhiriendo los ganchos Velcro® – (lado áspero) a las presillas Velcro® – (lado suave).

Envuelva el extremo libre Extremo libre asegurado alrededor de la pierna. alrededor de la pierna.

7 Antes de escalar, verifique la seguridad de la almohadilla del escalador Velcro® y del escalador pisando una o dos veces sobre la estructura que necesita escalar.

5. PROCEDIMIENTOS ESPECÍFICOS DE INSPECCIÓN DE LAS ALMOHADILLAS DEL ESCALADOR HYDRA-COOL™

Inspeccione cuidadosamente todo el escalador antes de cada uso.

Deje de usarlo en cualquiera de las siguientes situaciones:

• La correa de retención Klein-Kord® con gancho Velcro® está dañada o falta
• Los ganchos y lazos Velcro® no se adhieren
  • La costura está cortada o rota
• El lazo de cincha metálico está dañado o no se fija a la almohadilla de forma segura.
• El inserto metálico está agrietado o doblado.
• La barra de retención falta o está agrietada o doblada.

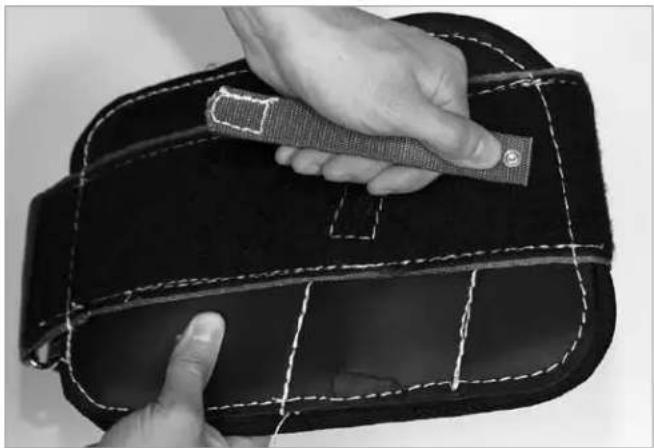

1 Revise las correas y las almohadillas.

Asegúrese de que las correas sean seguras y no estén dañadas. Las almohadillas no deben tener desgarros, quemaduras, costuras rotas o desgaste excesivo. Revise cuidadosamente el cuero del área ranurada tipo túnel para verificar que no tenga grietas, desgaste, rasgaduras, daños, ataque químico u otros signos de deterioro.

2 Revise los remaches, los lazos de cincha metálicos y todos los demás componentes metálicos.

Revise que los remaches y los sujetadores no estén doblados, flojos o que falte alguno.

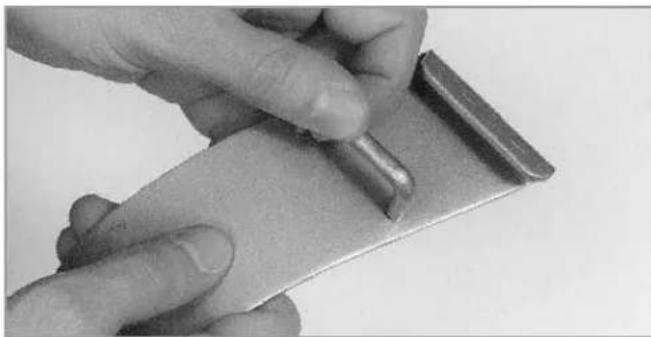

3 Verifique el inserto metálico y la barra de retención. La barra de retención debe estar sujeta y no debe tener grietas ni deformaciones. El inserto metálico no debe tener grietas, bordes filosos ni deformaciones.

Limpie y mantenga el equipo según las recomendaciones.

1 Correa entretejida.

Límpiela según sea necesario. Use un trapo mojado y detergente suave. Evite sumergirla en agua. Deje que se seque con el aire.

2 Componentes Velcro®.

Limpie los ganchos Velcro® atascados con un cepillo rígido u otra pieza con forma de gancho para eliminar la suciedad.

3 Componentes de cuero.

Mantenga las partes de cuero con aceite de pata de buey o producto equivalente para prolongar la duración. Limpie con jabón para cuero u otro jabón suave. Deje que el cuero se seque naturalmente. No utilice calor para acelerar el proceso.

4 Vuelva a inspeccionar todo el equipo después del mantenimiento.

Es obligatorio que vuelva a inspeccionar el equipo después de todos los procedimientos de mantenimiento para determinar si se hizo correcta y eficazmente. Guárdelo en un lugar limpio y seco entre usos.

7. PROCEDIMIENTOS GENERALES DE INSPECCIÓN

Para obtener información sobre todos los Procedimientos de inspección, consulte Instrucciones para el uso, el ensamble y el cuidado adecuados de los escaladores de postes y árboles, incluso el afilado de los garfios (n.º 139107).

8. ADVERTENCIAS: ESCALADORES Y ALMOHADILLAS KLEIN

Solo profesionales adecuadamente capacitados deben usar los equipos para escalar.

• Los empleadores deben instruir a los empleados sobre el uso adecuado y proporcionarles las advertencias correspondientes antes del uso del equipo.
• Lea, comprenda y siga toda la información suministrada respecto al escalador antes de usarlo.

- Utilice el equipo para escalar solamente para los fines específicos para los que fue diseñado.

- Klein Tools recomienda un peso combinado entre cuerpo, prendas y herramientas de 300 libras o menos al utilizar los escaladores de postes y árboles.

- Siempre compruebe visualmente que las hebillas estén adecuadamente cerradas antes de su uso.

- Antes de cada uso, compruebe lo siguiente:

(1) que los garfios no tengan abolladuras, hendiduras ni rayones,
(2) que los garfios tengan el ancho, el espesor, el perfil de punta y el filo adecuados mediante el calibre de garfios KG-1 Klein.

- Antes de cada uso, revise lo siguiente:

(1) que las correas y las almohadillas no tengan quemaduras, cortes, costuras rotas o desgaste excesivo
(2) que los remaches no estén doblados, flojos o que falte alguno
(3) que las hebillas no estén deformadas o rajadas, que la lengüeta no se pegue a la hebilla y que los orificios de la hebilla no estén dañados
(4) SI NO PASAN LA INSPECCIÓN, DEJE DE USARLOS, DESTRÚYALOS, DESÉCHELOS Y REEMPLÁCELOS DE INMEDIATO.

- Nunca haga orificios ni altere las correas, el escalador ni las almohadillas.

ADVERTENCIA: A los fines de proteger a los empleados, la OSHA establece que cualquier equipo de protección para el trabajo que haya sido sometido a carga en servicio (a diferencia de las pruebas de carga estática) se deberá dejar de usar de inmediato y no se utilizará nuevamente. Si algún equipo ha detenido una caída, destrúyalo de inmediato y deséchelo para que nunca se pueda utilizar nuevamente.

ADVERTENCIA: El uso de equipos de protección para el trabajo sin materiales instructivos y sin la capacitación adecuada podría provocar lesiones graves o muerte. Klein Tools suministrará materiales educativos adicionales, advertencias, etiquetas, o responderá de forma gratuita las preguntas sobre cualquier parte del equipo de protección para el trabajo de Klein. Llame a Klein Tools, Inc. al 1-800-553-4676.

9. ETIQUETA DE ADVERTENCIA - ADVERTENCIA DE ENVOLTURA MÍNIMA
