U424AAG-E - Cámara de vigilancia Lorex - Manual de uso y guía de instrucciones gratis

Marca	Lorex
Modelo	U424AAG-E
Tipo de producto	Cámara de vigilancia inalámbrica 2K
Resolución de video	2K (2560 x 1440)
Tipo de alimentación	Batería recargable integrada, adaptador de corriente incluido
Duración de la batería	Hasta 2-4 horas (2 celdas) o 3-5 horas (3 celdas) para una carga completa
Conectividad	Wi-Fi 2,4 GHz / 5 GHz
Visión nocturna	Sensor infrarrojo pasivo (PIR) con filtro IR mecánico
Audio	Micrófono integrado (grabación de audio posible)
Detección de movimiento	Sensor infrarrojo pasivo (PIR)
Montaje	Soporte de pared incluido, con tornillo de seguridad
Dimensiones (Al x An x Pr)	121 mm x 131 mm x 73 mm
Peso	Aproximadamente 0,6 kg
Contenido del paquete	Cámara, antena, adaptador y cable de alimentación, llave Allen, broca de perforación, destornillador, anclajes (4), tornillos (4), tornillos de seguridad (2), soporte de montaje
Aplicaciones compatibles	Lorex Cirrus (iOS y Android)
Certificaciones	FCC Parte 15
Garantía	Consulte lorex.com/warranty

Preguntas frecuentes - U424AAG-E Lorex

¿Cómo cargar la batería de la cámara?

Use el adaptador incluido y el cable USB. Enchufe la cámara a una toma de corriente. El indicador de carga se enciende. El tiempo de carga es de 2 a 4 horas para dos celdas y de 3 a 5 horas para tres celdas. Asegúrese de cargar completamente antes del primer uso.

¿Cómo emparejar la cámara con la aplicación Lorex Cirrus?

Descargue la aplicación Lorex Cirrus, cree una cuenta o inicie sesión. En la pantalla de inicio, seleccione su grabadora, presione un canal libre y luego 'Pair'. Mantenga presionado el botón de emparejamiento en la parte posterior de la cámara hasta que los LED rojos dejen de parpadear. Aparecerá el mensaje 'Pairing success!'.

¿Por qué la cámara emite un ruido de clic por la noche?

Este ruido es normal y proviene del filtro infrarrojo mecánico que se mueve para cambiar al modo de visión nocturna. Esto indica que la cámara funciona correctamente.

¿Cuál es la resolución máxima de la cámara?

La cámara ofrece una resolución 2K (2560 x 1440 píxeles) para imágenes nítidas y detalladas.

¿Puedo grabar audio con esta cámara?

Sí, la cámara está equipada con un micrófono integrado. Sin embargo, la grabación de audio sin consentimiento puede ser ilegal en ciertas regiones. Consulte las leyes locales antes de usar esta función.

¿La cámara es impermeable o resistente al agua?

No, no está diseñada para ser sumergida. Instálela en un lugar protegido, alejado de la lluvia directa y salpicaduras.

¿Cómo montar la cámara en la pared?

Coloque el soporte de montaje, marque los agujeros, perfore con la broca incluida, inserte los tacos si es necesario, luego fije el soporte con los tornillos. Cuelgue la cámara en el soporte y apriete el tornillo de seguridad.
Use el destornillador incluido.

¿Qué hacer si no escucho la señal sonora al insertar la batería?

La señal sonora confirma que la batería está correctamente insertada. Si no la escucha, retire la batería presionando las lengüetas de apertura, luego vuelva a insertarla correctamente hasta que haga clic.

¿Cómo quitar la batería de la cámara?

Desatornille el tornillo de bloqueo con el destornillador, luego presione simultáneamente las dos lengüetas de apertura en la parte posterior de la cámara para liberar la batería.

¿Dónde encontrar recursos de ayuda adicionales?

Consulte el sitio help.lorex.com para guías de productos, videos de solución de problemas y preguntas frecuentes. También puede registrar su producto en lorex.com/warranty.

MANUAL DE USUARIO U424AAG-E Lorex

Cámara 2K sin cables

Serie U424AA

Guía de inicio rápido

lorex.com

Es

¡Gracias por su compra!

Cómo empezar con su cámara 2K sin cables

Precauciones de seguridad

• Lea esta guía atentamente y guárdela para referencias futuras.
• Siga todas las instrucciones para usar y manejar el producto de manera segura.
• Opere la cámara dentro de la temperatura, humedad y voltaje especificados y use accesorios aprobados por el fabricante.
• No desarme la cámara.
• No apunte la cámara directamente al sol o a fuentes de luz intensa.
• Es posible que se requiera una limpieza periódica. Utilice solamente un paño humedecido. No utilice limpiadores abrasivos o de base química.

Descargo de responsabilidad

• Se requiere una fuente de alimentación aprobada y regulada por UL/CSA para el uso de esta cámara (incluida).
  El uso de una fuente de alimentación que no esté en conformidad con las normas y no esté regulada puede dañar este producto y anula la garantía.
• No está diseñado para sumergirse en el agua. Se recomienda la instalación en una ubicación resguardada.
• La grabación de audio sin consentimiento previo es ilegal en ciertas jurisdicciones. Lorex Corporation no asume responsabilidad alguna por el uso de sus productos de modos que no cumplan con las leyes locales.
• Esta cámara incluye un filtro de corte de IR mecánico automático. Cuando la cámara pasa del modo de visualización diurno al modo nocturno y viceversa, puede oírse un clic que proviene de la cámara. Este sonido es normal e indica que el filtro de la cámara está funcionando.
• Algunos canales de la banda Wi-Fi de 5 GHz están restringidos en Canadá. Esto significa que es posible que ciertas redes Wi-Fi no estén disponibles para conectarse durante la configuración.

Contenido

Sección

1 Contenido del paquete
2 Descripción general
3 Antes de comenzar
4 Configuración
5 Emparejamiento con la aplicación
6 Visualización en vivo en la aplicación
7 Montaje

1 Contenido del paquete

Cámara de seguridad 2K sin cables (x1)

Antena de cámara (x1)

Paquete de baterías recargables (x1)

Adaptador de cargay cable (x1)

Llave Allen (x1) Broca (x1) Destornillador (x1)

Anclajes (x4) Tornillos (x4) Tornillos de seguridad (x2)

Soporte de montaje (x1)

Descripción general

LATERALPARTE FRONTAL

1. Antena desmontable
2. Luz de advertencia
3. Sensor infrarrojo pasivo (PIR)
4. Tornillo de seguridad
5. Puerto de alimentación
6. Indicador de carga de la batería

1. Sujetador
2. Botón de emparejamiento
3. Anillo de ajuste
4. Pestañas de liberación (x2)
5. Ranuras de la placa de montaje (x2)

INFERIOR

PLACA DE MONTAJE MAGNÉTICA

Dimensiones

- Altura: 4.8 in (121 mm)

- Ancho: 5.2 in (131 mm) - Largo: 2.9 in (73 mm)

Antes de comenzar

Las baterías de la cámara vienen parcialmente cargadas (debido a las normas de seguridad). Cargue completamente la batería antes de usarla y configurarla. Puede cargar el paquete de baterías dentro y fuera de la cámara.

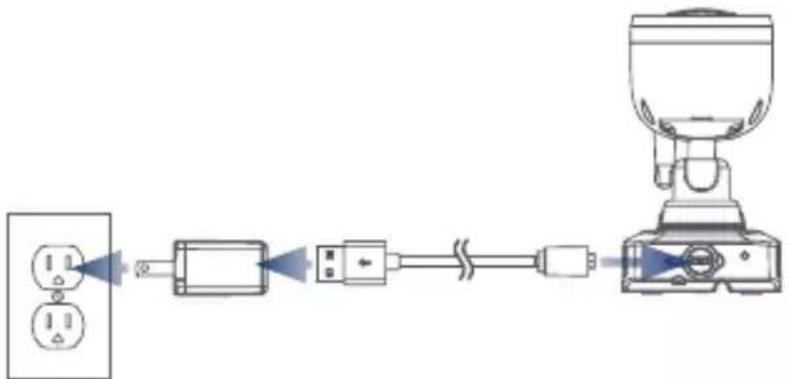

Para cargar el paquete de baterías de la cámara:

1. Retire la película protectora de los contactos de la batería y el lente de la cámara.
2. Utilizando el adaptador de carga de la batería y el cable suministrados, conecte la cámara a una toma de corriente cercana.

Indicador de carga de la batería de la cámara

(encendido fijo)	Carga total
(encendido fijo)	Cargando

Tiempo de carga de la batería

1. Gire el anillo de ajuste en sentido antihorario para aflojar y ángulo la cámara.
2. Atornille la antena.
3. Inserte y empuje el paquete de baterías en la base de la cámara.

Nota: Escuchará un "bip" cuando el cargador esté correctamente insertado. Si escucha esta alerta, retire el cargador presionando las pestañas de liberación y, luego, vuelva a insertarlo.

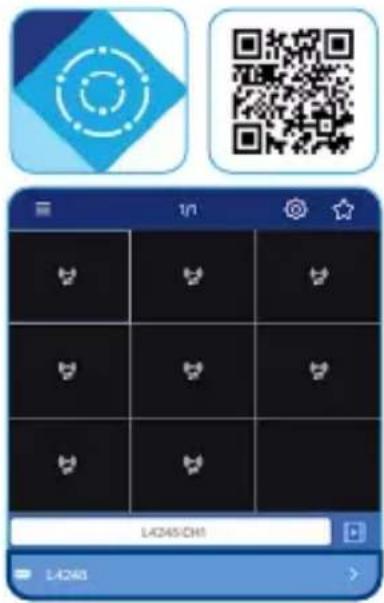

Emparejamiento con la aplicación

1. Descargue la aplicación Lorex Cirrus escaneando el código QR.
2. Abra la aplicación Lorex Cirrus e inicie sesión o cree una cuenta.
3. En la pantalla de inicio, seleccione su grabadora de la lista de dispositivos.
4. Pulse cualquier canal libre marcado con un ícono
5. Pulse Pair.
6. Mantenga pulsado el botón de emparejamiento en la parte posterior de la cámara hasta que las luces LED rojas dejen de parpadear y, a continuación, suelte el botón de emparejamiento. El mensaje "Pairing success!" aparecerá en la pantalla. Si no ve este mensaje, repita pasos 3-6.

Opcional: Emparejamiento en la grabadora

Haga clic en el icono de una pantalla de canal vacía. Después de presionar y mantener presionado el botón de emparejamiento en la parte posterior de su cámara, tendrá 30 segundos para emparejar la cámara.

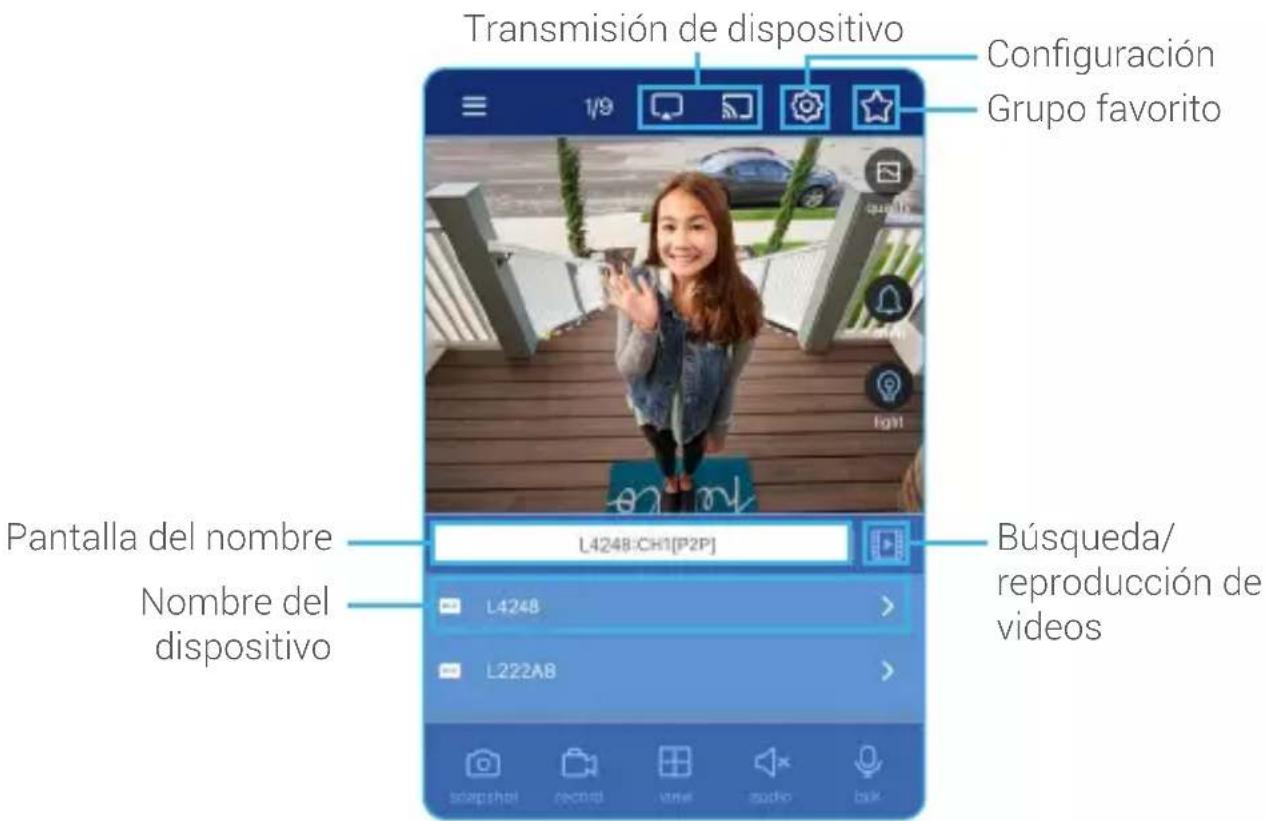

Visualización en vivo en la aplicación

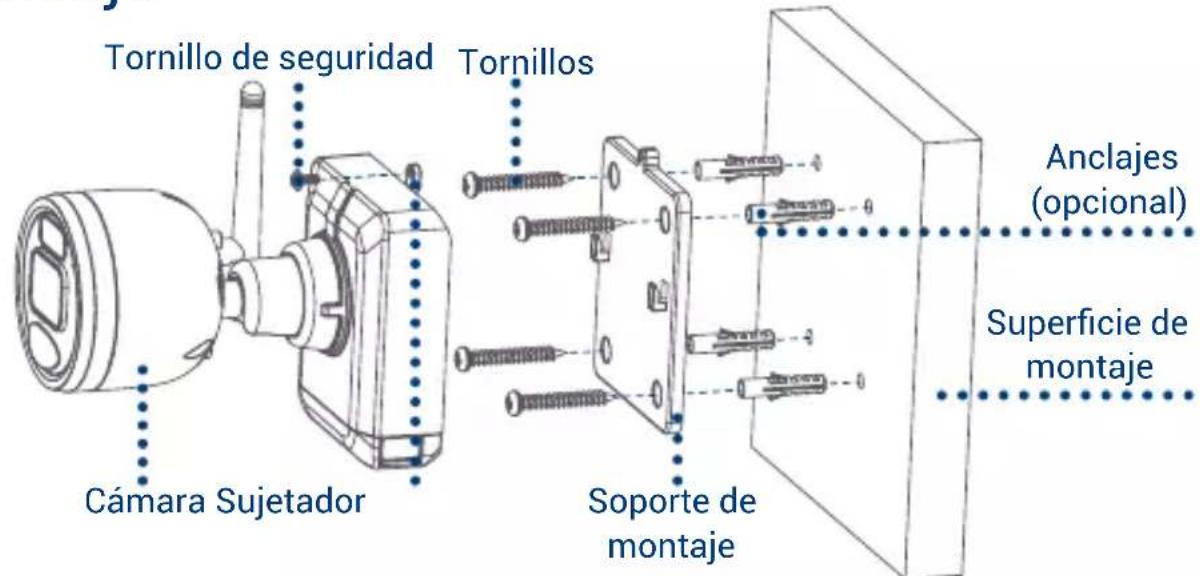

Montaje

1. Coloque el soporte de montaje en la posición de montaje deseada.
2. Marque los orificios a través del soporte de montaje.
3. Con la broca incluida, taladre los orificios donde estén marcados.
4. Con el destornillador incluido, fije el soporte con los tornillos de montaje proporcionados.

Opcional: Si está montando la cámara en paneles de yeso, utilice los anclajes de paneles de yeso proporcionados.

1. Oriente el sujetador de la cámara hacia arriba y, a continuación, alinee las ranuras de la placa de montaje de la cámara a las pestañas del soporte de montaje. Empuje y deslice hacia abajo para que esté asegurada en su lugar.

2. Inserte el tornillo de seguridad a través de el sujetador en la parte superior de la base de la cámara y el soporte de montaje, luego ajuste el tornillo usando el destornillador.

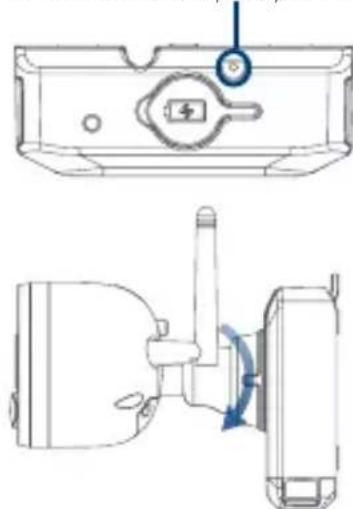

3. Apriete el tornillo de bloqueo preinstalado usando el destornillador.

Nota: Para quitar el paquete de baterías en el futuro, afloje el tornillo de seguridad.

1. Ajuste el ángulo de la cámara girando el anillo de ajuste en sentido antihorario para aflojar y reposicionar la cámara.

2. Apriete el anillo de ajuste al finalizar.

El tornillo de bloqueo preinstalado

Visite help.lorex.com para obtener información y recursos actualizados:

• Descargue las guías de los productos
  • Vea videos instructivos
• Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas

Registre su producto

Consulte nuestros Términos de servicio completos y la Política de garantía limitada de hardware en lorex.com/warranty.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación. Excepto errores y omisiones. Todos los derechos reservados.
