U471AA-F - Cámara de vigilancia Lorex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia inalámbrica
Marca	Lorex
Modelo	U471AA-F
Resolución de vídeo	2K
Alimentación	Batería recargable (paquete de pilas), cable de alimentación de 2 m
Tiempo de carga	4 a 6 horas
Autonomía	No especificado (depende del uso)
Conectividad	Wi-Fi, emparejamiento con Hub Lorex, aplicación Lorex Home
Funciones principales	Detección de movimiento, visión nocturna (filtro IR mecánico), audio bidireccional, sirena, luz, modo privado, grabación de vídeo, instantánea
Ángulo de detección óptimo	15° a 30° hacia abajo con respecto a la horizontal
Distancia de detección óptima	2 a 10 m (pared), 1,5 a 10 m (estante)
Altura de montaje recomendada	2 a 3 m (pared), 1,4 a 2 m (estante)
Mantenimiento	Limpiar con un paño húmedo; no utilizar productos abrasivos
Seguridad	No desmontar; no exponer al sol; utilizar bloque de alimentación certificado UL/CSA
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; reparación por un profesional
Información general	Filtro IR mecánico (clic audible en cambio día/noche), compatible con Hub Lorex

Preguntas frecuentes - U471AA-F Lorex

¿Cómo cargar la batería de la cámara Lorex U471AA-F?

Utilice el cable de alimentación incluido para conectar la cámara a un enchufe de pared. La batería se carga completamente en 4 a 6 horas. El indicador de estado se vuelve verde cuando la carga está completa.

¿Cómo instalar la cámara Lorex U471AA-F?

Fije la placa de montaje a la pared utilizando la plantilla y los tornillos incluidos. Enganche el soporte en la placa, luego atornille la cámara al soporte. Ajuste el ángulo deseado (15° a 30° hacia abajo) y apriete la tuerca de ajuste.

¿Cómo conectar la cámara al Hub Lorex?

Descargue la aplicación Lorex Home, cree una cuenta, luego presione el botón '+' cerca del concentrador en la aplicación. Siga las instrucciones para emparejar la cámara. Asegúrese de que el indicador de estado parpadee rápidamente (modo de emparejamiento).

¿Qué significa el indicador de estado de la cámara?

El indicador puede ser: apagado (modo privado o batería baja), verde fijo (funcionamiento normal), verde parpadeante (detección de movimiento), rojo parpadeante (listo para emparejamiento o reinicio), rojo fijo (prueba de Wi-Fi), alternancia rojo/verde (desconectado de la red), parpadeo lento (actualización de firmware).

¿Puedo usar un bloque de alimentación no certificado para la cámara?

No, es obligatorio utilizar un bloque de alimentación estabilizado y certificado UL/CSA (incluido). El uso de un adaptador no regulado puede dañar la cámara y anular la garantía.

¿Cómo limpiar la cámara Lorex U471AA-F?

Utilice un paño húmedo para limpiar la cámara. No use ningún limpiador abrasivo o químico.

¿Cuál es el alcance de detección de movimiento de la cámara?

La detección es óptima para objetos ubicados entre 2 y 10 m (montaje en pared) o entre 1,5 y 10 m (montaje en estante). La precisión depende de la distancia, la altura, el ángulo y la visión nocturna.

¿Cómo ajustar el ángulo de la cámara después de la instalación?

Afloje la tuerca de ajuste ubicada debajo de la cámara, oriente la cámara en el ángulo deseado (preferiblemente 15° a 30° hacia abajo), luego vuelva a apretar la tuerca. Si la cámara no se mantiene en su lugar, ajuste los tornillos de ajuste en la parte posterior del soporte.

¿Es legal la grabación de audio con esta cámara?

La grabación de audio sin consentimiento puede ser ilegal en algunas regiones. Es su responsabilidad verificar las leyes locales antes de usar la función de audio.

¿Qué hacer si el indicador de la cámara parpadea en rojo?

Un parpadeo rojo rápido indica que la cámara está en modo emparejamiento o reinicio. Si parpadea lentamente, está en actualización. Consulte la tabla de indicadores en el manual para más detalles.

MANUAL DE USUARIO U471AA-F Lorex

Cámara Inalámbrica 2K

U471AA Series

Guía de Configuración Rápida

lorex.com

Es

Precauciones de seguridad de la cámara:

• Lea esta guía atentamente y guárdela para referencias futuras.
• Siga todas las instrucciones para usar y manejar el producto de manera segura.
• Opere la cámara dentro de la temperatura, humedad y voltaje especificados y use accesorios aprobados por el fabricante.
• No desarme la cámara.
• No apunte la cámara directamente al sol o a fuentes de luz intensa.
• Es posible que se requiera una limpieza periódica. Utilice solamente un paño humedecido. No utilice limpiadores abrasivos ni de base química.

Precauciones de seguridad de la batería:

Consulte el prospecto de seguridad de la batería.

Descargo de responsabilidad

• Esta cámara incluye un filtro de corte de IR mecánico automático. Cuando la cámara pasa del modo de visualización diurno al modo nocturno y viceversa, puede oírse un clic que proviene de la cámara. Este sonido es normal e indica que el filtro de la cámara está funcionando.
• La grabación de audio sin consentimiento previo es ilegal en ciertas jurisdicciones. Lorex Corporation no asume responsabilidad alguna por el uso de sus productos de modos que no cumplan con las leyes locales.

Atención

Se REQUIERE una fuente de alimentación APROBADA Y REGULADA POR UL/CSA para el uso de este paquete (incluida).

El uso de una fuente de alimentación que no esté en conformidad con las normas y no esté regulada puede dañar este producto y anula la garantía.

¡Gracias por su compra!

Cómo comenzar a usar su cámara inalámbrica 2K

Contenido

Sección 1 Contenido del paquete
2 Antes de comenzar
3 Descripción general
4 Indicador de estado
5 Emparejamiento con el Hub
6 Visualización en vivo en la aplicación
7 Administración de dispositivos en la aplicación
8 Colocación
9 Montaje

1 Contenido del paquete

Cámara inalámbrica (x1)

Paquete de baterías (x1)

Cable de energía de 6.6ft (2m) (x1)

Soporte de montaje (x1)

Anclajes (x3) Tornillos (x3)

Plantilla de montaje (x1)

Placa de montaje (x1)

2 Antes de comenzar

La batería de la cámara vienen parcialmente cargadas (debido a las normas de seguridad). Cargue completamente la batería antes de usarla y antes de comenzar la configuración. Esto llevará de cuatro a seis horas.

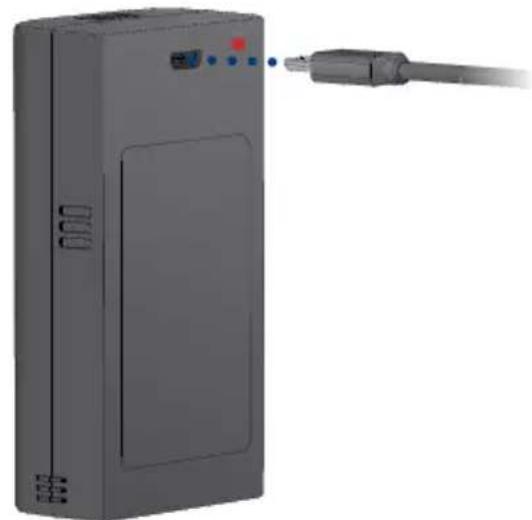

Carga del paquete de baterías:

1. Utilice el cable de energía para cargar la batería.
2. Cuando esté completamente cargada, el indicador de estado de la batería se volverá verde.

Verde: batería completamente cargadaRojo: batería baja

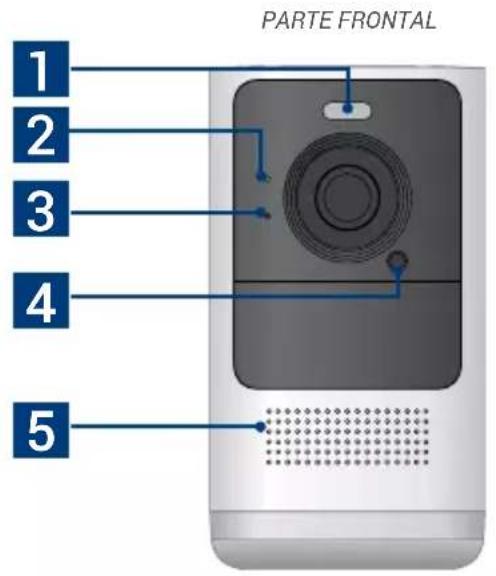

3 Descripción general

1. Luz de advertencia
2. Indicador de estado
3. Micrófono
4. Sensor de luz
5. Altavoz

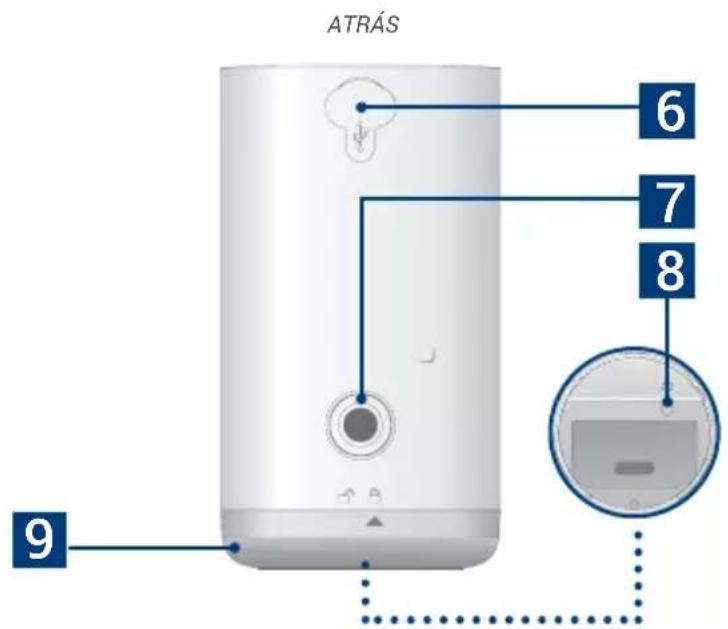

1. Puerto de alimentación
2. Inserto roscado (para montaje)
3. Botón de emparejamiento/reinicio
4. Cubierta inferior

4 Indicador de estado

Estado Descripción
Apagado Coloque en modo privacidad o recargue la batería
(encendido fijo)	Funcionamiento correcto o detección de movimiento
(parpadeante)	Listo para emparejamiento
(parpadeante)	Prueba de la intensidad de la señal wifi
(encendido fijo)	Restablecimiento de fábrica
(parpadeante)	Desconectado de la red
(alternando)	Actualización de firmware en curso

5 Emparejamiento con el Hub

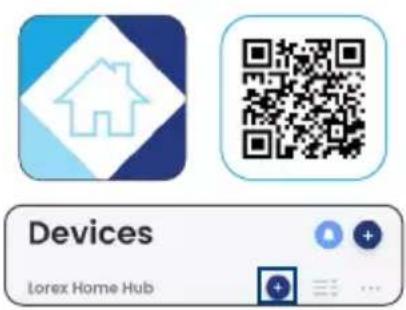

1. Descargue la aplicación Lorex Home escaneando el código QR.
2. Abra la aplicación Lorex Home e inicie sesión o cree una cuenta.
3. Pulse ✝ junto al dispositivo del concentrador y siga las instrucciones de la aplicación.
4. Una vez que la cámara esté configurada, vuelva a instalar la cubierta inferior alineando cuidadosamente la flecha y los símbolos de desbloqueo. Empuje y gire la cubierta inferior en sentido horario para bloquear.

Opcional: Carga dentro de la cámara

1. Utilice el cable de carga para conectarlos al puerto de alimentación de la cámara.
2. Conecte el cable a una toma de corriente y verifique que el indicador de estado de la cámara se ilumine en verde fijo.

Asegúrese de actualizar a la última versión de firmware de la aplicación y del dispositivo.

Toma de alimentación eléctrica

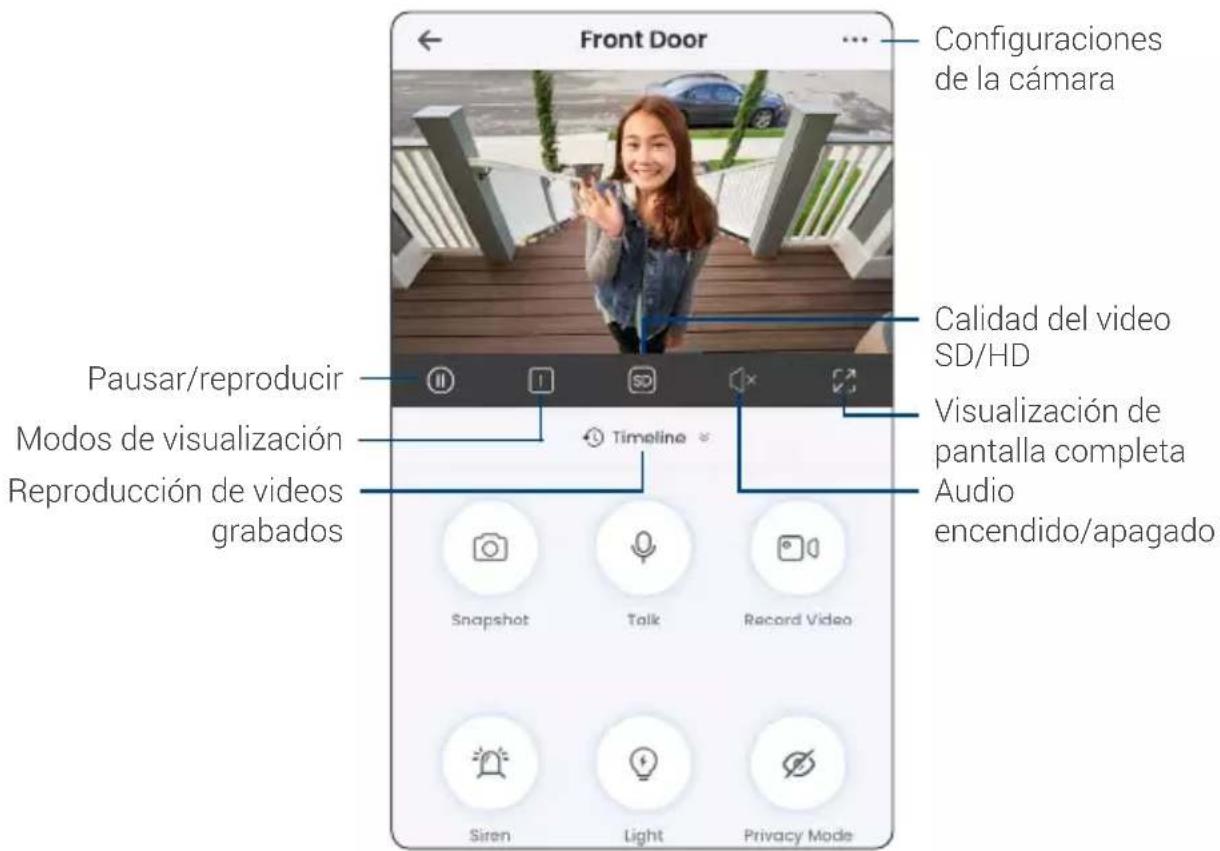

6 Visualización en vivo en la aplicación

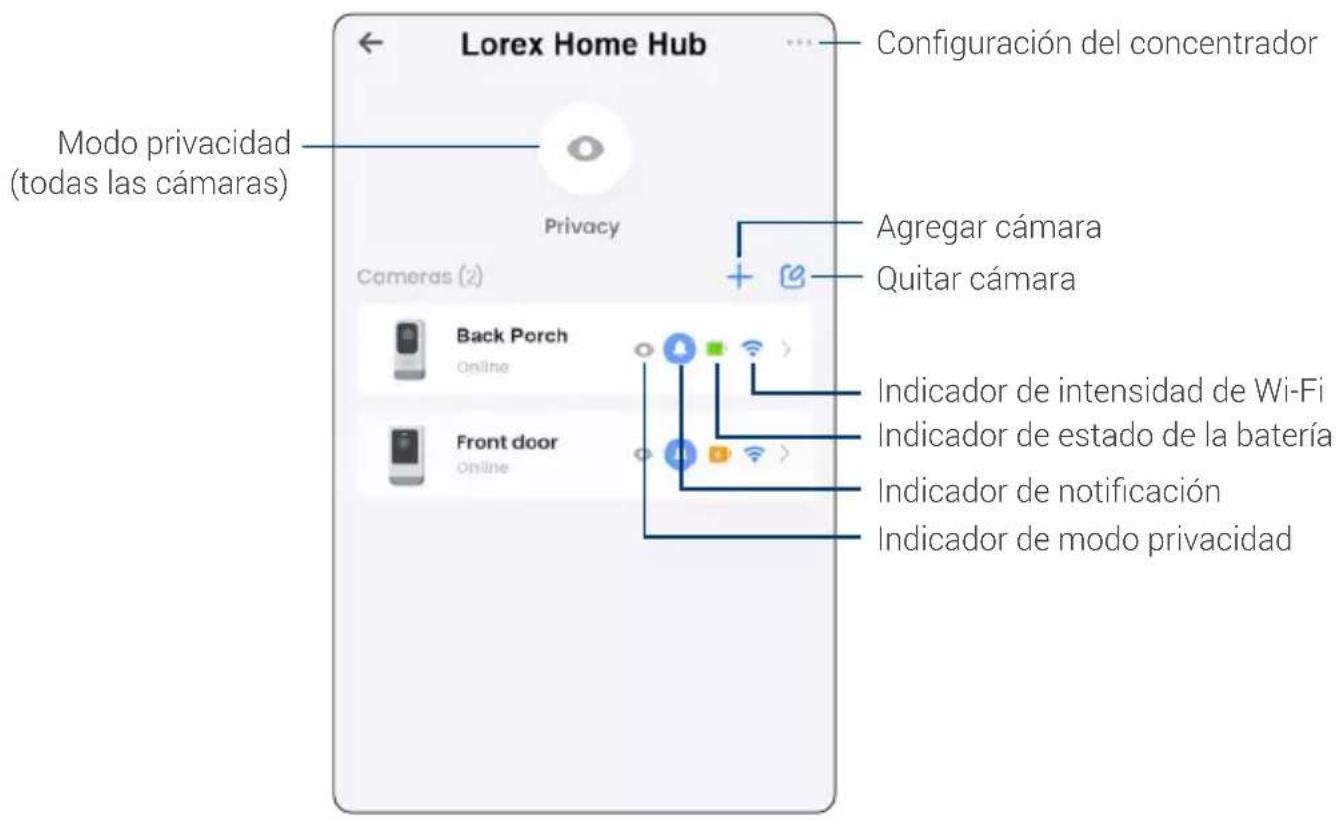

Administración de dispositivos en la aplicación

8 Colocación

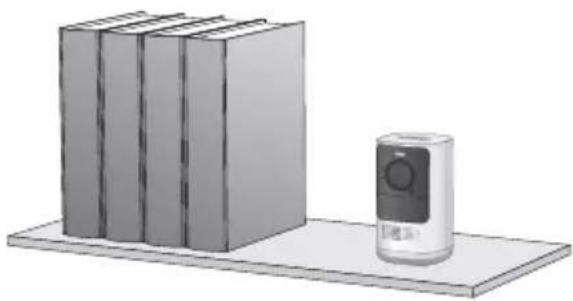

• Coloque la cámara sobre una superficie plana o móntela en una pared.
• No coloque la cámara cerca de equipos de aire acondicionado ni de otras salidas de aire.
• Instale la cámara en el ángulo y la altura recomendados para optimizar la precisión de la detección de movimiento.

Cómo optimizar la precisión de la detección de movimiento cuando la cámara: Se monte en una pared Se coloque sobre un estante

Distancia Distancia óptima para objetos dentro de una distancia de entre 6,5 y 32 pies (2 a 10 m).

Precisión óptima para la detección de objetos dentro de una distancia de 5 a 32 pies (1.5 a 10 m).

Ángulo Incline la cámara entre 15° y 30° hacia abajo desde la posición de nivel.

Ángulo Asegúrese de que la superficie plana o el estante no obstruyan el campo de visión de la cámara.

Altura Instale la cámara a una distancia de entre 7 y 10 pies (de 2 a 3 m) del suelo.

Altura Coloque la cámara a una distancia de 4,5 a 6,5 pies (1,4 a 2 m) del suelo.

Nota: La precisión de la detección de personas se verá influenciada por múltiples factores, como la distancia entre la persona y la cámara, la altura de la persona y la altura y el ángulo de la cámara. La visión nocturna también afectará la precisión y la distancia de detección.

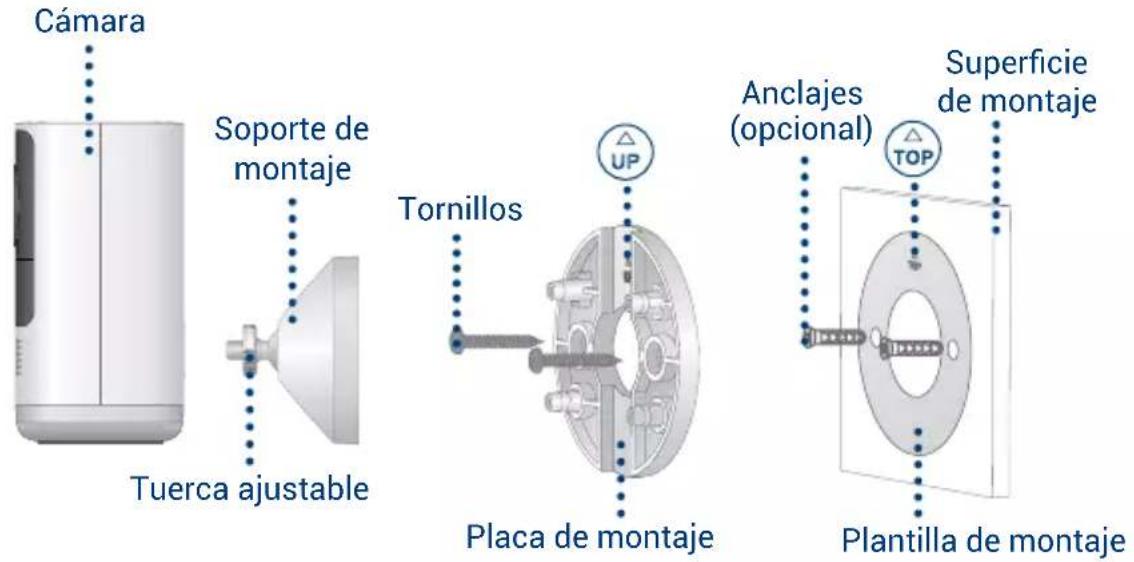

Montaje

Instalación de la cámara:

1. Coloque la plantilla de montaje en la ubicación deseada.
   Opcional: Taladre orificios de 7/32 in (5,5 mm) para los anclajes.

2. Alinee las flechas de la placa de montaje y la plantilla. Usando un destornillador Philips y los tornillos provistos, asegure la placa de montaje a la superficie.

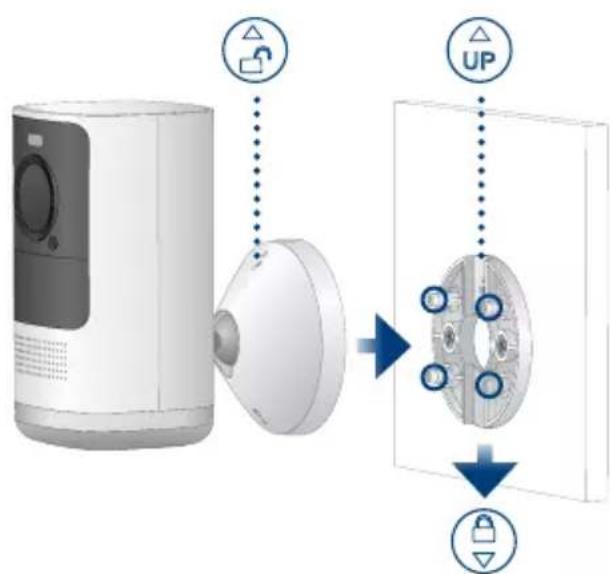

3. Alinee las flechas entre el soporte de montaje y la placa. Empuje el soporte hacia adentro para instalarlo, luego deslícelo hacia abajo para bloquearlo en su lugar. Escuchará un "clic" cuando se instale el soporte.

4. Fije la cámara al soporte de montaje utilizando el inserto de rosca en la parte posterior de la cámara. Gire la cámara en sentido horario hasta que quede acoplada, luego ajuste en su lugar con la tuerca ajustable.

5. Ajuste la cámara al ángulo que desee.

Nota: Si la cámara no se sostiene en su lugar o es difícil de ajustar, deslice el soporte hacia arriba para separarlo de la placa de montaje. Ajuste o afloje los tres tornillos en la parte posterior del soporte de montaje para ajustar correctamente. Repita los pasos del 3 al 5 para volver a instalar.

Visite help.lorex.com para obtener información y recursos actualizados:

• Descargue las guías de los productos
  • Vea videos instructivos
• Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas

Registre su producto

Por favor consulte todos los Términos de nuestros Servicios y la Política de Garantía Limitada de Hardware en lorex.com/warranty.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación.

Excepto errores y omisiones. Todos los derechos reservados.

U471AA-Series_QSG_TRILINGUAL_R1
